Падает давление в топливной системе и снижается

Замена топливного фильтра Лада Гранта —

Выпуская очередной «народный» автомобиль под маркой Granta, АвтоВАЗ, к счастью, не стал следовать современной тенденции сводить ремонт и обслуживание к модульной замене целых узлов. Замена топливного фильтра своими руками здесь ничуть не сложнее, чем на предыдущих инжекторных автомобилях из Тольятти, и без проблем может выполняться самим владельцем.

Как и в большинстве подобных случаев, самостоятельное обслуживание автомобиля для владельца «Гранты» становится еще одним способом сэкономить деньги: нет нужды обращаться в автосервис, когда для всех операций потребуется смотровая яма в гараже и дешевый набор инструмента из ближайшего автомагазина.

Как часто нужно производить замену?

По заводскому графику ТО замена топливного фильтра «Лада Гранта» предписывается с периодичностью в 30 тысяч километров пробега, хотя эта величина весьма условна: стоя в пробке с работающим двигателем, автомобиль не наматывает пробег, но фильтр продолжает собирать посторонние частицы из того, что у нас принято называть бензином.

В регионах с традиционно низким качеством горючего есть смысл проводить замену фильтра каждое ТО, тем более что стоит он недорого. Зато это полезно дважды: машина всегда имеет гарантированно исправный фильтр, а пластиковые быстросъемы топливной магистрали меньше зарастают грязью: после 30 тысяч фиксаторы приходится тщательно отчищать от песка, чтобы не сломать их, снимая фильтр.

Внеочередная же замена может потребоваться при ощутимом снижении приемистости мотора, появлении провалов на резких ускорениях: именно в этих режимах, когда расход топлива максимален, начинает «выползать наружу» увеличившееся сопротивление топливной магистрали. Более серьезные и резко проявляющиеся симптомы (троение, провалы уже на средних оборотах) указывают уже на проблемы с бензонасосом или регулятором давления топлива.

Выбор топливного фильтра на «Ладу Гранту»

Штатный топливный фильтр имеет свой номер – 2190-1117010. Хотя он похож внешне на применявшиеся в Тольятти сменные фильтры под быстросъемные соединения от «десятого» семейства, с ними он различается по геометрии штуцеров: на «Гранте» и «Калине 2» используется свой типоразмер соединений, не совместимый с предыдущими переднеприводными автомобилями. Однако внезапно он полностью аналогичен безрезьбовым фильтрам 21230-1117010-02, которые устанавливались на часть Chevrolet Niva.

Главный недостаток штатного фильтра – это его пластиковый корпус: учитывая, что расположен он под днищем, где-то в глубинке всегда есть риск образования на нем трещин и протечек топлива (а его давление в современных автомобилях ВАЗ с бессливной рампой составляет 4 атмосферы). Поэтому есть смысл при замене выбрать аналог в металлическом корпусе – BIG Filter GB-320, MANN WK 512, Bosch 0450905969, Champion CFF100225.

Инструкция по замене топливного фильтра

Перед выполнением любых операций с топливной системой необходимо сбросить давление в магистрали: при исправном обратном клапане бензонасоса оно удерживается достаточно долго, а мало кто захочет получить в лицо струю бензина под давлением в пару-тройку атмосфер.

Наиболее простой способ сброса давления – это вытащить на работающем двигателе предохранитель бензонасоса, расположенный в общем монтажном блоке салона. В монтажном блоке он находится в правом ряду, на пятом месте сверху (считаются и пустые гнезда, если в конкретной комплектации они не задействованы), его номинал – 15 ампер.

Когда мотор заглохнет, можно выключить зажигание и вернуть предохранитель в колодку. Для доступа к фильтру подойдет и смотровая яма, и эстакада – его нетрудно найти рядом с бензобаком.

Снимая быстросъемы со штуцеров, нужно нажать на оба фиксатора по бокам, и быстросъем должен легко сняться – в противном случае нельзя его тянуть, так как поврежденный зубец фиксатора может привести к срыву быстросъема под давлением во время движения.

Теперь остается только выдвинуть фильтр из пластикового кронштейна в сторону. Лучше всего именно сдвигать фильтр, а не выщелкивать его наружу, чтобы зря не ослаблять крепление.

Новый фильтр вставляется стрелкой вперед – она указывает правильное направление потока топлива. Нужно ориентироваться именно по стрелке, а не по положению фланца – на неоригинальном фильтре место вальцовки может находиться и спереди, и сзади.

Проверка давления в топливной рампе своими руками

Измерять давление в рампе очень просто, принцип проведения измерений практически такой же, как и при проверке давления в шинах. Для этого необходимо:

Манометр с предельными отметками в 8-10 атмосфер, можно и в 6, поскольку прибор имеет небольшие погрешности.
Обыкновенный кусок шланги с диаметром около 8-9 мм.
Пакля.
Пару хомутов.

С этих материалов можно создать собственный вычислительный прибор или же купить его в магазине.

Прежде чем провести замеры следует:

Внимательно проверьте топливную систему на наличие течей и натянутость всех хомутов.
Отключите зажигание в автомобиле, и отоприте капот.
Отыщите рампу форсунок.
Устраните пробку штуцера давления.
Отвертите ниппель, используя золотник. Будьте осторожны, поскольку могут быть брызги из-за остаточного давления, возьмите себе тряпку и миску.
Прикрепите шланг манометра к штуцеру и хорошо зафиксируйте его хомутом.
Присоедините к иной стороне шланги приобретенный манометр.

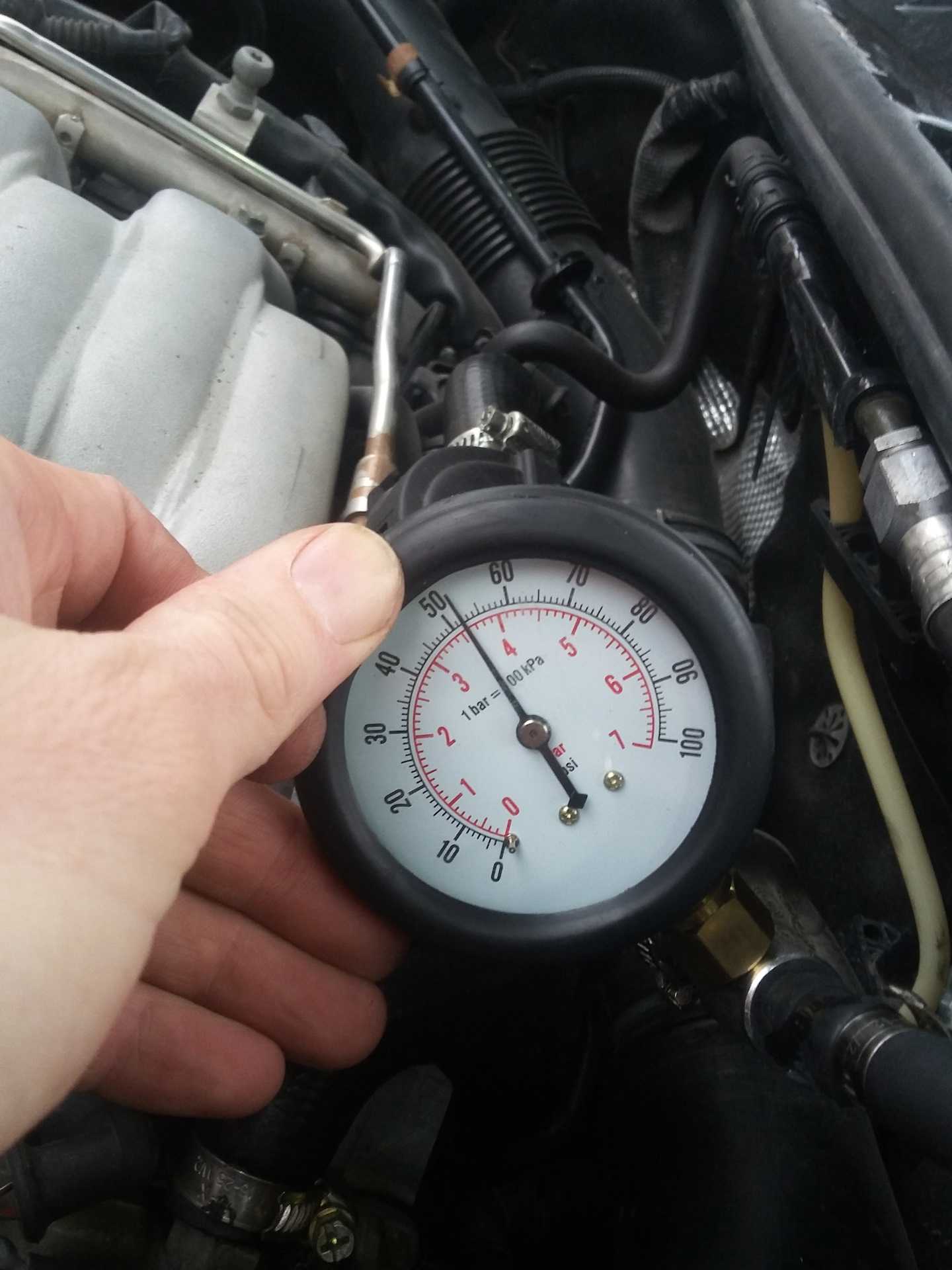

Проведите замеры давления. Для этого зафиксируйте показатели при разных режимах работы мотора:

В момент включения зажигания показатель должен быть свыше 3 атмосфер;
При холостом ходе мотора отметка должна находиться в пределе 2,4–2,5 атмосфер;
Со снятой трубкой шланга с регулятора топливного давления прибор измерения должен показывать примерно 3,2–3,3 атмосфер;
В момент передавливания сливной трубки шланга, при условии корректной работы рампы, стрелка манометр должна показывать 7–8 атмосфер;
Во время ножатия на педаль газа стрелка должна достичь отметки в 3 атмосферы и опуститься до 2,5.

Совет! Прежде чем тестировать транспортное средства в разных режимах проверьте топливную на наличие пробоин, в ином случае все сделанные замеры будут не корректными и искаженными.

Проанализируйте все полученные в ходе измерений данные. Выключите зажигание, и проверьте показатель манометра. Если с рампой все в порядке, то стрелка не опуститься ниже отметки в 0,7 атмосфер. Когда она опустилась к 0, то или регулятор давление неисправен и необходимо будет полностью его снять либо же провести замену РДТ, или вышел из строя обратный клапан в моторчике бензонасоса.

Повысьте количество оборотов в моторе до 2900–3000, если в этот момент показатель манометра начнет снижаться, то проблема в работе бензонасоса. А если давление создается на протяжении длительного периода, то, скорее всего, забился топливный фильтр либо засорилась сеточка для грубой прочистки.

В случае, когда все проведенные измерения не подтвердились, необходимо будет провести более глубокую проверку на станции техобслуживания.

Совет! Прежде чем приступить к проверке давления ознакомьтесь с инструкцией, обзаведитесь необходимыми устройствами и инструментами и самое важное просмотрите, какие параметры характерны при нормальной работе устройства

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

цилиндрический корпус с патрубками для подключения подающей и обратной линии;
мембрана, соединенная с запирающим штоком;
седло клапана;
пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Признаки и симптомы неисправности регулятора давления топлива

мотор глохнет на холостом ходу;
мощность двигателя сильно снижается;
при ускорении не удаётся добиться нормальной динамики;
машина слабо реагирует на нажатие педали газа;
потребление горючего внезапно сильно увеличивается;
возрастает количество выбросов углекислого газа;
меняется частота вращения коленвала.

Все эти неполадки возникают из-за того, что регулятор со временем засоряется или полностью закупоривается. Ещё одна распространённая причина поломки — ослабевание пружины, приводящее к сильному снижению давления. При отсутствии нормального давления уменьшается подача топлива, снижается мощность и ухудшается управляемость. Особенно часто такие проблемы встречаются на «Ладах» – «Калине» и «Приоре», а также на машинах серий 2110, 2112, 2114, 2115.

Для проверки детали нужно тщательно осмотреть её саму, вакуумный шланг и все соединения. Найденные нарушения герметичности необходимо устранить. Также рекомендуется проверить мембрану. Отсоедините трубку, которая идёт от РТД к ресиверу, и потрясите её. Если изнутри не выходит бензин и не доносится сильный запах, значит, мембрана в порядке.

РДТ в дизельных двигателях

Автомобили с дизелем, работающие по системе Common Rail, также оснащаются регулятором давления. Он входит в топливную рампу или располагается на корпусе топливного насоса высокого давления. Принцип действия примерно тот же. Специальный клапан отводит неиспользуемую часть топлива в обратную линию, предотвращая чрезмерную нагрузку.

Когда нужно проводить замеры?

Работа системы питания построена следующим образом:

Расположенный в баке электрический бензонасос качает топливо по магистрали в топливную рампу и дальше, к форсункам.
Регулятор ограничивает давление бензина на определенном уровне, сбрасывая излишки в бак по обратному трубопроводу.
Инжектор смешивает горючее с воздухом, затем смесь направляется к форсункам, открываемым по команде контроллера.

Когда износ регулятора (сокращенно – РДТ), насоса либо форсунок достигнет критического уровня, давление в бензиновом контуре изменится в сторону уменьшения или повышения. Возможны 2 сценария: нехватка горючей смеси для нормальной работы двигателя либо ее избыток – свечи буквально заливает топливом.

Разные способы замера

Кроме замера «в стенку», существует масса других способов замера своими руками. Один из вариантов проверки топливного нагнетателя – диагностика «на пробку». В этом случае обратка пережимается на две секунды, мотор запускается, снимается показатель давления.

Ещё один вариант тестирования. Обороты силовой установки повышаются до трех тысяч оборотов в минуту. Одновременно нужно следить за показаниями прибора. Если давление падает в 0 – это признак «умершего» насоса.

Измеряется давление на рампе так:

на патрубок наматывается фум-лента;
шланг прибора усиливается хомутом (если самодельный);
на близлежащие детали укладывается тряпка, чтобы топливо не вылилось (особенно тщательно нужно закрыть генерирующее устройство, в целях исключения пожароопасной ситуации в моторном пространстве);
на топливной рампе есть колпачок, его надо выкрутить;
открывается доступ к отверстию с ниппелем – последний откручивается колпачком от автомобильного колеса;
чтобы бензин сильно не брызнул, надо заранее стравить давление в ТС;
конец шланга измерителя вдевается в отверстие рампы, тоже фиксируется хомутом;
тряпка убирается, мотор запускается, снимаются показания.

Статья в тему: Промывка радиатора печки без снятия: пошаговое руководство

На ТС без обратки.

Надо замерить давление на выходе модуля топливного насоса (расположен на топливном баке). Для замера подойдёт шланг с диаметром восемь миллиметров, обязательно стойкий к бензину. В качестве измерителя подойдёт обычный манометр.
С манометра снимается родной шланг, вдевается 8-миллиметровый. Снимаются показания давления, которые должны быть в пределах 5-7 атм.

Замеры делаются по-разному:

при включённом зажигании смотрят, насколько подскакивает стрелка шкалы;
замеры проводятся со снятым шлангом РДТ (датчиком топлива);
отдельный тест давления в режиме холостого хода;
проверка с пережатым шлангом обратного слива.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно: Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Устранение кода ошибки путем замены толкателя

Дальше рассмотрим, что нужно делать, чтобы устранить ошибку Р0087 на примере автомобиля Ауди А4, с инжекторной системой с непосредственным впрыском.

У этих автомобилей зачастую падение давления связано с толкателем ТНВД расположенного возле распредвала который, в свою очередь, воздействует на толкатель насоса высокого давления с помощью кулачка.

Перед началом работ все же стоит сначала проверить состояние проводки, магистралей и фильтров.

Если с ними все в порядке, можно приступать к проверке состояния толкателя и его замене.

Для выполнения работ потребуется:

Перед выполнением работ нужно сбросить давление в топливной системе. Выполняется сброс путем отключения топливного насоса, установленного в баке.

У Ауди А4 этот насос включается в работу сразу после открывания двери.

Чтобы отключить насос достаточно вытянуть предохранитель с номером 28.

После вытаскивания предохранителя авто заводится, чтобы выкачать имеющееся топливо в системе, тем самым сбросив давление.

Далее можно приступать к разборке.

Вначале нужно демонтировать все элементы, которые мешают доступу к ТНВД. Затем от ТНВД отключаются провода, идущие к этому насосу.

Следующим этапом будет отсоединение топливных магистралей, подходящих к насосу.

Перед откручиванием магистралей под них желательно положить ветоши, поскольку топливо в них все же имеется.

Далее уже откручивается сам ТНВД. После этого насос нужно оттянуть от головки блока и извлечь толкатель со своего посадочного места.

Перед установкой нового толкателя, если есть возможность, следует оценить состояние шейки распредвала, которая взаимодействует с этим толкателем (кулачек). Если на ней имеются следы сильной выработки, менять придется и его.

Если распредвал в норме, устанавливается новый толкатель, перед установкой ТНВД на место, меняется уплотнительное кольцо.

Далее уже все собирается обратно.

После сборки производится закачка топлива в систему. Если замена не помогла, возможен выход из строя клапана регулятора давления в системе.

Но поскольку этот клапан установлен в самом ТНВД, поменять его быстро не получится, и менять придется узел целиком.

Как произвести сброс давления срочно?

Бывают случаи, когда разгерметизацию топливной системы нужно провести, а ждать, пока давление упадет, времени нет. Тогда сбросить давление можно насильно. Алгоритм действий по данной процедуре следующий: 1. Отсоединить минусовую клемму аккумуляторной батареи. 2. Предохранитель, который отвечает за узел системы питания электрического бензонасоса, следует извлечь. Он имеет маркировку F3. 3. Подключить аккумуляторную батарею. 4. Запустить мотор и дать ему поработать минуты две. За это время выработается оставшееся горючее в системе. Процедура закончена. Давление сброшено. Мотор можно заглушить. 5. Обесточить автомобиль. 6. Предохранитель с маркировкой F3 подсоединить обратно.

Как проверить давление в топливной рампе ВАЗ 2114

Для того чтобы узнать, какой уровень напора бензина поддерживается перед форсунками надо выяснить, где находится ТР, осмотреть шланги подвода топлива к РДТ и «обратки», то есть шланга, через который сливается излишек бензина в топливный бак. С этими трубками надо будет работать при замере напора бензина в ТР. Кроме того, надо подготовить необходимый инструмент и материалы:

манометр, для измерений лучше всего брать механический, с наименее возможными показаниями — 7-10 кг/см.кв., потому что манометр с большими показаниями будет давать большую погрешность в измерениях;
шланг, который может работать под большим напором, желательно топливный или кислородный, с внутренним диаметром 8 — 9 мм
2 — 4 хомута для закрепления шлангов
отвертку и плоскогубцы
колпачок для скручивания ниппелей в автомобильных шинах
емкость, желательно широкую, для сбора топлива при его стравливании в ТР
ветошь

Замер давления в топливной рампе необходимо проводить в четырех режимах:

при включенном зажигании — в этом режиме давление должно быть не менее 2,9-3,0 кг/см.кв.
в режиме малых оборотов или холостого хода — напор не меньше 2,5 кг/см.кв.
с отсоединенным шлангом от РДТ — давление поддерживается в пределах 3,3 кг/см.кв.
с пережатым шлангом обратного слива излишков топлива в бак — напор вырастает до 7,0 кг/см.кв.
при перегазовке — скачкообразно возрастает до трех и затем падает до двух с половиной атмосфер

После того как все подготовлено, можно приступать к работе.

В один конец приготовленного шланга вставить манометр и плотно закрепить соединение хомутом.
На штуцере давления топлива, находящемся в свободном торце ТР, обратном тому, на котором расположен РДТ, открутить пластмассовый колпачок прикрывающий ниппель.
Подставить пустую емкость для сбора бензина и нажатием колпачка для скручивания ниппелей стравить остаточное давление в топливной рампе;
Не убирая емкости, выкрутить ниппель с помощью все того же колпачка. Запирающий ниппель абсолютно идентичен тем, которые устанавливаются в автомобильных колесах.
После этого надеть на штуцер свободный конец шланга приготовленного для проверки. Перед этим на свободный конец одеть хомут.
Прочно затянуть хомут на штуцере, не допуская подтеканий.
С помощью бензонасоса подкачать топливо в ТР.
Включить зажигание и проверить по манометру давление, создаваемое в полости топливной рампы. Оно должно быть 2,9-3,0 кг/см.кв., не меньше. Если показания падают до нуля, то значит неисправен регулятор давления топлива или обратный клапан бензонасоса.
Следующий этап — это проверка на холостом ходу. Запустить двигатель машины и проверить показания манометра. Стрелка должна быть в положении не менее 2,5 кг/см.кв. Если в этом режиме происходит пульсация до 0,2 атмосфер, то значит надо почистить или заменить фильтр грубой очистки в топливном баке.
Перед тем как замерить давление в топливной рампе для проверки РДТ, необходимо отсоединить от него вакуумный шланг идущий от впускного коллектора. Давление должно вырасти до 3,3 кг/см.кв., значение в 3,0 атмосферы тоже считается допустимым. Если же оно не меняется, или меняется незначительно, то, с большой долей вероятности, отказал топливный насос в топливном баке.
В завершение проверяется давление при отключенной «обратке». Для этого, плоскогубцами пережимается обратный шланг идущий от РДТ к топливному баку, по которому сбрасываются излишки бензина. Напор должен вырасти максимально до 7,0 кг/см.кв. Значение в 6,0 атмосфер считается допустимым, а все что ниже, говорит о сильном износе насоса. Падение менее 4,0 кг/см.кв. говорит о забитости фильтра тонкой очистки или трубопроводов в этой магистрали.

Топливная система современного автомобиля — это важнейшая магистраль, питающая ДВС и обеспечивающая его работоспособность. От ее состояния зависит насколько эффективно и экономично он будет работать, а порой зависит и безопасность всего автомобиля

Поэтому важной задачей для автолюбителя является постоянная профилактика ТС

Полезные рекомендации

Эти советы окажутся, как нельзя кстати, при измерениях давления.

Если насос работает, то есть смысл проверить его на нормальную подачу давления. Можно это сделать, как и говорилось выше, подключив манометр, а можно использовать другой способ. Например, измерить ток на клеммах насоса. Он должен быть равным напряжению бортовой сети машины. Другими словами, 12 В для «легковушек» и 24 В – для грузовиков.
Всегда рекомендуется сбрасывать общее давление в системе перед диагностикой давления насоса или рампы. Это помогает выдавить остаточное давление, что повышает точность показателей. Как и говорилось выше, сбрасывается оно путём отключения предохранителя и запуска двигателя на минут 3-5 (этого хватит, чтобы давление в системе упало до 0).
В некоторых случаях штуцер на топливной раме может отсутствовать и тогда замер давления осложняется

Но есть другой выход – подключить манометр к топливному шлангу через переходник.
При замерах давления рекомендуется обращать внимание поведение стрелки шкалы манометра при работе ДВС в режиме ХХ. Стрелка обязана немного дрожать, но никак не колебаться в полную силу

Последнее свидетельствует о забитости сетки грубой очистки или неисправности ДДТ.
