Инструкция по ремонту гидроусилителя руля своими руками

Принцип работы гидравлического усилителя руля на автомобиле Приора: интересные сведения об устройстве

Принцип работы гидроусилителя руля на Приоре основан на выполнении следующих действий и протекающих процессов:

1. Когда запускается мотор, начинает работать система, так как насос ГУР приводится в движение от коленчатого вала. На холостом ходу система готова к функционированию, и если усилие на руль не прикладывает водитель, то насос попросту качает жидкость по кругу.
2. Когда водитель начинает крутить руль, происходит передача усилия на вал распределителя совместно с торсионом. Золотник при этом не перемещается, ведь этому противодействует усилие колес.
3. В зависимости от направления вращения руля (вправо или влево), осуществляется совмещение соответствующих каналов для подачи жидкости от насоса в соответствующую камеру гидроцилиндра. Жидкость проникает в камеру, и воздействует на поршень, тем самым осуществляя перемещение рулевой рейки, соединенной с рулевыми наконечниками колес. В итоге изменяется угол направления колес, и изменяется траектория движения автомобиля.
4. Когда одна полость заполняется жидкость, то другая в этот момент опустошается. Жидкость направляется обратно в бак.
5. Скорость закручивания торсиона зависит от угла поворота руля. Если необходимо повернуть колеса на максимальный угол, то в таком случае происходит полное открытие перепускных каналов. От величины открытия каналов зависит давление на поршень.

Интересно! При вращении колес до упора в одну сторону наблюдается стук, который крайне негативно сказывается на механизме ГУР. В этот момент в системе происходят гидроудары, которые снижают ресурс работы составных деталей. Именно поэтому на автомобилях с системами ГУР не рекомендуется выкручивать руль до упора. Это может привести к поломкам системы ГУР и рулевого механизма.

Удерживание руля в соответствующем положении, когда колеса направлены в любую сторону, способствует перемещению поворотного золотника с его выравниванием за счет торсиона относительно вала распределителя. Распределитель занимает среднее положение, при котором жидкость начинает циркулировать из насоса в расширительный бак, не оказывая при этом воздействия на поршень.

Когда колеса поворачиваются в одну сторону до упора, то система начинает работать в режиме усиленных нагрузок. Особенно большие перегрузки испытывает насос, что приводит к повышению шума его работы. Не рекомендуется допускать удержание руля в крайнем левом или правом положении колес длительное время (более 5 секунд), так как нагрузке подвергается и двигатель автомобиля, коленчатый вал которого соединяется посредством ременной передачи со шкивом насоса ГУР. Более детально о том, как устроен механизм ГУР, и принцип его работы описан в видео материале ниже.

Замена жидкости ГУР

Перед тем как приступать к замене жидкости гидроусилителя руля, нужно ее приобрести. Существует большой ассортимент подобных жидкостей в различных ценовых диапазонах. Экономить при покупке жидкости ГУР не следует и лучше отдавать предпочтение проверенным производителям, иначе дешевый расходный компонент может привести не только к перегреву системы и выходу из строя ее компонентов, но и к вреду для пассажиров из-за вредных испарений в процессе работы.

Сам процесс замены жидкости гидроусилителя руля довольно простой и не требует обращения в сервисный центр. Выполнить работы можно самостоятельно, придерживаясь следующего плана:

Первым делом требуется снять крышку бачка гидроусилителя руля;
Под ней расположен фильтр – достаньте его. Проще всего это сделать, если всунуть два пальца в горловину, после чего повернуть, будто откручивая по резьбе (на деле никакой резьбы фильтр не имеет)
Далее вытаскиваем фильтр;Обратите внимание: Вытаскивая фильтр становится понятно, что гидроусилителю руля требуется время от времени замена жидкости. Вы увидите, что весь фильтр покрыт налетом, грязью и осадками.

После того как достали фильтр, займитесь им
Произведите его очистку, для этого можно использовать специальный чистящий спрей;
Далее фильтр оставляем сушиться и переходим к процессу удаления залитой жидкости из бачка гидроусилителя. Чтобы удалить жидкость из бачка, можно использовать подручные инструменты – большой шприц или шланг (вспоминая методы, при помощи которых раньше сливали бензин из автомобилей);Обратите внимание: Не рекомендуется сливать жидкость из бачка через шланги, поскольку есть риск, что она попадет на коробку и другие компоненты автомобиля, после чего может попасть в защиту картера;

Слив жидкость из бачка, вовсе не значит, что она полностью удалена из системы. Переходим к выливанию жидкости из насосов и шлангов, где она «засела». Для того чтобы избавиться от жидкости, снимаем шланги;

Первым делом рекомендуем снять более толстый шланг, а потом переходить к тому, который идет от радиатора. Чтобы снять шланг, потребуется снять хомут. Сделав это, необходимо сдвинуть шланг, что бывает достаточно сложно

Если он серьезно прикипел, используйте плоскогубцы, чтобы провернуть шланг на штуцере бачка;Важно: Перед тем как снимать шланг, обязательно подставьте емкость под места крепления, чтобы в них попала оставшаяся жидкость.

Далее переходим к снятию второго шланга;
Закрываем бачок крышкой, после этого вставляем шланги в пустые емкости и заводим двигатель автомобиля, далее крутим рулем влево-вправо. Это необходимо сделать, чтобы слить остатки жидкости ГУР.Обратите внимание: Сама по себе данная процедура может нанести вред автомобилю, поэтому не рекомендуется ее выполнять долго

Чтобы выгнать остатки жидкости хватит буквально минуты, после чего глушите двигатель.

Когда вся жидкость удалена из бачка гидроусилителя руля, правильным решением станет чистка этого бачка. Чтобы это сделать, используйте обычный автомобильный очиститель, после чего продуйте бочок сжатым воздухом.Обратите внимание: На некоторых автомобилях нет особого смысла заниматься мытьем бачка. Гораздо проще установить новый бачок, если его стоимость находится на приемлемом уровне.

Далее устанавливаем на место шланги и вставляем фильтр (обратите внимание, что на фильтре присутствует паз – он нужен, чтобы правильно установить деталь). После того как вставите фильтр, проверните его;Важно: Если на шлангах имеются следы подтеков, есть смысл их заменить.

Теперь переходим непосредственно к заливу жидкости гидроусилителя руля. Заливаем ее чуть выше максимальной отметки и закрываем крышку бачка. После этого запускаем двигатель и вращаем руль влево и вправо до упора – это нужно, чтобы жидкость распределилась по системе. Далее глушим двигатель и вновь смотрим на бачок. Видим, что жидкость практически вся ушла в систему. Вновь заливаем ее в бачок, после чего снова запускаем двигатель и крутим рулем. Снова глушим двигатель, открываем бачок и заливаем в него жидкость до отметки «Максимум». На третий раз жидкость никуда не уйдет, можно закрывать бачок и капот – работа завершена.

Стоит отметить, что выше был рассмотрен правильный сервисный способ замены жидкости ГУР, но есть и альтернативные методы. Например, гораздо меньше возни будет, если действовать методом вытеснения. Для этого достаточно отсоединить шланг ГУР, направить его в емкость и заливать свежую жидкость до тех пор, пока она не вытеснит всю старую накопившуюся жижу. Этот метод неэкономный, и его в сервисных центрах предпочитают не использовать.

Какие типы жидкостей ГУР бывают

Исходя из вышесказанного можно понять, что все элементы системы лишь обеспечивают давление жидкости, дают нужное направление деталям и переводят давление в усилие. Основным же рабочим элементом в системе ГУР выступает жидкость.

Жидкость для гидроусилителя руля, кем бы она ни была произведена, в своей основе имеет нефтяные составляющие. По сути это то же масло, только с определенными свойствами.

Если у моторных масел основная задача – смазывание трущихся деталей, то у масла для ГУР – передача усилия.

А поскольку оно должно быстро передаваться по каналам, жидкость для гидроусилителя руля должна быть не очень вязкой, но при этом данное масло должно еще и смазывать элементы системы, но в несколько меньшей степени, чем моторное масло.

Жидкости для ГУР выпускаются двух типов:

1. Минеральные;
2. Синтетические.

Минеральное используется в большинстве ГУР, синтетическое встречаются реже.

Особенностью данных жидкостей не является взаимозаменяемость, как это бывает с моторными маслами. При этом переход с минеральной жидкости на синтетическую приведет к поломке ГУР.

А все потому, что в составе синтетических жидкостей имеются присадки, которые негативно сказываются на ресурсе резинотехнических элементов на основе каучука, а в ГУР таких элементов — достаточно.

Жидкость для гидроусилителя руля Ford синтетическая «DP-PS», 1л.

Обычно в тех. документации на авто указывается, что применяется синтетическая жидкость для гидроусилителя руля, и использовать нужно только ее.

Если информации по жидкости в документации нет, то в авто по умолчанию используется минеральная.

Требования к маслу для гидроусилителя руля

1. Термостойкость.

Так как масло предназначено не только для смазывания механизмов, оно выполняет функцию теплоотвода от нагреваемых деталей и частей гидроусилителя. Жидкость должна быть устойчивой к высоким температурам до 110⁰С, а также не терять свои свойства при низком давлении и при температуре до минус 35⁰С.

1. 1. Стабильная вязкость.

Масло для ГУР содержит присадки, которые контролируют уровень вязкости жидкости в условиях изменения температур окружающей среды. Благодаря этому, при низких температурах масло сохраняет свои свойства и не густеет, что позволяет вращать руль без лишних усилий.

1. 1. Прозрачность и гомогенность.

Отличительное свойство хорошего и качественного масла, это его прозрачный вид и однородная консистенция. Даже после длительного простоя машины, присадки не должны выпадать в осадок и засорять масло.

1. 1. Износостойкость.

Масло все же оказывает агрессивное влияние на резиновые детали и механизмы машины. Выбирать стоит такой тип жидкости, который имеет специальные добавки с функцией защитной пленки, благодаря чему сокращается срок износа резиновых деталей.

1. 1. Незначительное пенообразование.

Нежелательным явлением в баке масла для ГУР является пенообразование. Появление пузырей может плохо сказаться на поворотном механизме руля, а именно будет затрудняться процесс передачи усилия от руля к поворотному механизму

Так что стоит обратить внимание на этот немаловажный критерий при выборе масла

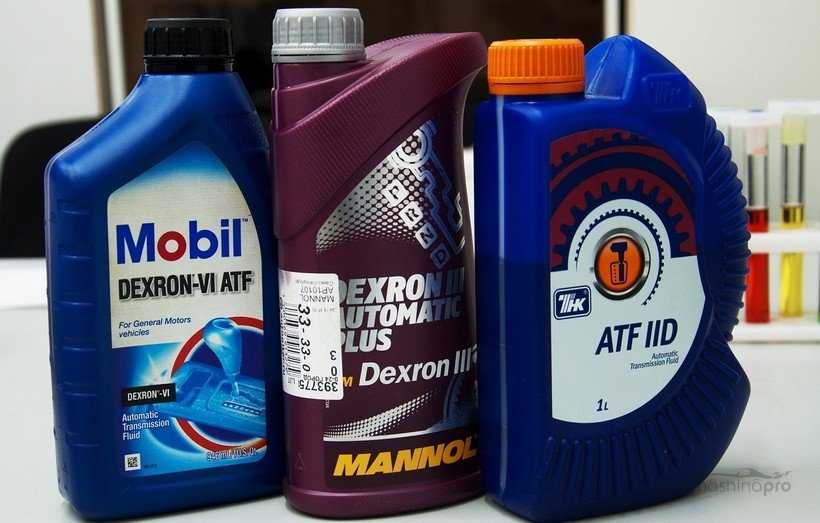

Цветовые особенности жидкостей

Также жидкости для ГУР подразделяются между собой по цвету. Интересно, что изначально все они были красного цвета –Dexron.

По своему классу жидкости для гидроусилителя руля относятся к маслам для автоматических коробок передач (ASF), но у жидкостей для ГУР другое обозначение PSF

При этом PSF – это та же ASF, но только присадки у последней несколько иные, и рассчитаны на работу с фрикционами коробки, которых у ГУР нет.

Но эти присадки никоим образом на работу ГУР не влияют, поэтому часто японские авто с завода идут с залитой ASF в бачок ГУР.

Европейские же компании, чтобы владельцы их авто покупали только их же продукцию, сделали свои жидкости, но с другой окраской.

Так на Mercedes часто используется жидкость для ГУР желтого цвета, а концерн VAG применяет на своих авто зеленую жидкость.

Жидкость ГУРА Febi VAG/BMW синтетика 1л.

Некоторые из жидкостей с разными цветами даже при смешивании их на работу ГУР не влияют, но некоторые, к примеру, желтые с зелеными – смешивать нельзя, поскольку они образуют пену, хотя желтые жидкости могут без проблем взаимодействовать с красными.

И все же лучше такие эксперименты не ставить, и в случае, когда принято решение заменить жидкость ГУР – использовать только соответствующую по цвету, причем производитель ее не особо важен

И важно не путать масла по составу

Синтетические масла заливаются только в ГУР, которые уже изначально работали с ней, а минеральные – только в гидроусилитель руля, работающий на таком виде жидкости.

Сломался насос ГУР: признаки и причины неисправностей

Итак, все перечисленные выше элементы участвуют в процессе создания давления. Стоит маленькой пластинке треснуть или стереться, и вот давления уже недостаточно или нет совсем.

Во всем этом есть единственный плюс (если это можно назвать плюсом): насос ГУР никогда не ломается внезапно, он всегда подает сигналы бедствия.

Периодически сильно гудит

Поздравляем, у вас воздух. Загляните в бачок — если видите пузырящееся масло, значит, система разгерметизировалась, и в нее попал воздух. Сразу осмотрите агрегат, бачок и магистраль на предмет трещин. Если снаружи все целое, придется снимать и разбирать насос — возможно, подтекает сальник, уплотнительные кольца или прокладка.

Система гидроусилителя завоздушена

Пронзительно визжит при повороте руля

Тут дело в ремне: либо он слабо натянут и проскальзывает по шкиву во время вращения, либо совсем растянулся.

Под капотом постоянно гудит и руль стал тугим

Вот это явный, стопроцентный признак, что насос не может создавать нужное давление и зовет вас на помощь. А если нет давления, нет и толку от усилителя. Причин здесь несколько:

1. Износились элементы рабочей пары. Виной всему возраст насоса или старое, грязное масло (если оно вообще есть в системе).

• Если вы тщательно следите за количеством и качеством масла, а пластинки стерлись по торцам, значит, пришло их время. Изношенные пластины не достают до стенок статора, не образуют областей низкого давления и не захватывают масло. Нужно просто заменить их.
• Износились пазы лопастей — это тоже, в основном, проблема возрастных насосов. Можно поменять либо рабочую пару целиком, либо ротор.
• Появились щербинки на внутренней поверхности статора, пазах или лопастях. Это случается, когда масло, призванное защищать детали насоса, гробит их. Как? Да элементарно: старое масло обычно насыщено металлической стружкой и мелким мусором. Эта стружка работает как абразив и разрушает поверхности рабочей пары. Микрочастицы металла появляются в системе, если насос какое-то время работал в сухую, а еще стружку выбивают уплотнительные кольца золотника. Эта проблема тоже решается в условиях СТО: мастер отшлифует стенки статора, в критическом случае — заменит деталь.
• Залипли лопасти. Грязное, старое, вязкое масло не дает пластинкам двигаться быстро и свободно, они буквально залипают в пазах, выдвигаются-задвигаются неравномерно, давление создается через раз. В этом случае насос разбирают, чистят рабочую пару, обязательно промывают систему ГУР и, естественно, меняют масло.

Выработка на стенках статора

2. Серьезные повреждения редукционного клапана.

Редукционный клапан регулирует давление: когда оно превышает максимум, клапан открывает допканал и сбрасывает давление до допустимого. Случается, что редукционный клапан залипает, становится неподвижным, т.е перестает закрывать (или открывать, что хуже) допканал, и масло хлещет мимо системы. Такое происходит, если на клапане есть задиры или он так долго работал с грязным маслом, что буквально оброс липкими отложениями.

Принцип работы

Разберем как работает ГУР на примере поворота авто вправо. При равномерном движении насос подает под давлением рабочую жидкость в распределитель.

Поскольку руль не вращается, торсион не воздействует на золотник, в это время открыты только перепускные каналы, и жидкость, проходя через эти каналы по «обратке» возвращается в бачок.

При повороте вправо, шестерня рулевого механизма воздействует на рейку, и та начинает перемещаться в правую сторону.

В это время торсион действует на золотник и тот смещается, перекрывая перепускные каналы, и соединяет канал правой полости силового цилиндра для жидкости, с каналом, идущим от насоса.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Чистка карбюратора ВАЗ 2107

Она под давлением попадает в цилиндры и начинает давить на поршень штока создавая дополнительное усилие для перемещения рейки.

В это же время, сместившись золотник соединяет между собой канал левой полости цилиндра с каналом «обратки», чтобы жидкость, находящаяся в данной полости, не создавала противонаправленное усилие.

При прекращении вращения руля во время поворота, золотник сразу же становится на место, перекрывая подачу жидкости в цилиндр.

При выравнивании колес, когда руль вращается влево, процесс производится с точностью до наоборот.

Следует отметить, чем сильнее водитель будет воздействовать на руль, тем сильнее скручивание торсиона и смещение золотника, а значит, каналы откроются больше и подача жидкости в требуемую полость будет интенсивнее.

Способы улучшения системы гидроусилителя

Кроме того, что нужно просто открутить насос, а потом установить новый, существует еще несколько обязательных процессов. В первую очередь, это создание вакуума в гидравлической системе, ведь в противном случае она будет функционировать с перебоями, либо вообще не работать. Также, в обязательно порядке, следует восстановить потери гидравлической жидкости, часть которой вытекла во время откручивания шлангов. Конечно, эффективнее заливать жидкость в работающий автомобиль, но в данном случае это является невозможным, так как при смене насоса аккумулятор отсоединен.

Для того, чтобы повысить температуру гидравлической системы, можно с помощью обычного фена

Однако тут также следует соблюдать осторожность, ведь существует риск перепалить трубки

Таким же способом можно увеличить температуру и гидравлической жидкости.

При выборе жидкости нужно внимательно изучать маркировку на этикетке, чтобы подобрать наиболее оптимальный вариант для своего автомобиля.

Как уже отмечалось выше, после отсоединения шланга от ГУРа, его нужно опустить в емкость. Легче всего использовать в качестве емкости обычную бутылку.

Далее, заливаем вытекшую жидкость обратно в бачок, а трубку опять помещаем в бутылку. Затем нужно прокрутить стартер, чтобы гидравлическая жидкость прогналась по системе и вновь вылилась в бутылку. Проделываем эту операцию несколько раз.

После этого, присоединяем трубку с бачком, снова прокручиваем стартер, чтобы жидкость вновь прогналась по системе, желательно параллельно влево и вправо двигать рулем, чтобы разработать гидравлику после застоя. Категорически не рекомендуется запускать двигатель ведь скорее всего из-за высокого давления гидравлическая трубка сорвется и произойдет полная утечка жидкости.

На этом процесс замены и модернизации насоса гидроусилителя завершен. Нужно собрать всю систему обратно и проследить, чтобы бочок с гидравлической жидкостью был заполнен до максимума. Далее стоит завести двигатель, и проехать на автомобиле несколько кругов.

Во время езды, желательно, при поворотах максимально проворачивать руль, чтобы точно убедится в отсутствии неполадок. Также, можно попросить другого человека проследить за передними колесами во время поворота руля, ведь со стороны лучше заметны неисправности системы.

Устройство, правила обслуживания гидроусилителя руля

Здесь мы попытаемся рассмотреть основные поломки с гидроусилителем рулевого управления и методы их исправления. Но в начале пройдемся коротко о конструкции данной системы.

На легковых авто используется гидравлический усилитель комбинированного типа, в котором часть узлов этой системы установлены в корпусе рулевого механизма. Всего же ГУР в свою конструкцию включает такие составные элементы:

• бачок с жидкостью;
• насос с перепускным клапаном;
• трубопроводы;
• распределительное устройство;
• исполнительный механизм;

Несмотря на такое количество составных частей, усилитель руля – система достаточно надежная и редко выходит из строя. Причем неисправности во многом случатся из-за несоблюдения правил эксплуатации. Конечно, нельзя сбрасывать со счетов естественный износ элементов, но поломки из-за этого фактора встречаются очень редко. Более подробно о конструкции гидроусилителя руля и принципах его работы читайте здесь.

Основные правила обслуживания гидравлического усилителя рулевого управления автомобиля – достаточно просты, и выполнить их может каждый автовладелец.

Первый пункт их сводится к периодической проверке уровня рабочей жидкости в системе. Делать это надо каждый раз при открывании капота

Это условие – достаточно важное, поскольку смазка составных элементов системы выполняется этой же жидкостью. Недостаток ее приводит к повышенному износу деталей системы и преждевременной их поломке.
Второй пункт правил обслуживания относится к приводному ремню насоса усилителя

Его натяжение должно соответствовать норме, иначе недостаточная или чрезмерная натяжка его может сказаться на работоспособности ГУР в целом.

Что заливать в гидроусилитель руля?

Легкость поворота
руля и мягкость маневрирования напрямую зависят от спецжидкости, которая
передает усилие от насоса к поршню. Для поддержания ГУР в рабочем состоянии
используется специальное масло. Оно качается насосом, обеспечивая работу
механизма, и служит смазочным материалом для деталей и узлов системы, защищая
их от преждевременного износа.

Жидкости для заливки в гидроусилитель руля

Жидкость по своему составу бывает двух видов:

1. Минеральные
   составы. Используются в
   большинстве случаев именно для гидравлических усилителей руля. Эти масла
   благодаря своему составу обладают свойством продлевать жизнь резиновым деталям
   механизма, которые имеют «привычку» изнашиваться при повышенных нагрузках.
2. Синтетические
   составы. Применяются для
   работы рулевого управления крайне редко. В состав синтетических масел входят
   каучуковые волокна, которые пагубно сказываются на состоянии резиновых деталей
   ГУР.

По цвету
гидравлическая жидкость бывает красного и желтого оттенков. Также в продаже
можно найти зеленые масла, но редко.

Именно по цветам
автомобилисты обычно и определяют жидкость для ГУР. Цвет говорит и о свойствах
конкретного типа масла:

• Красный. Масло может быть
  как на минеральной, так и на синтетической основе. Обычно масло этого цвета
  используется для КП-автомат, иногда для рулевого механизма. Можно смешивать
  жидкости красного и желтого оттенка, если они одного вида. Но ни в коем случае
  нельзя смешивать красное синтетическое масло с красным минеральным.
• Желтый. Универсальный вариант, может использоваться и для коробок передач («механики» и
  «автомата»), и для заправки гидроусилителя. Для ГУР чаще всего используется
  именно жидкость желтого цвета.
• Зеленый. Смесь зеленого
  цвета также может быть на синтетической и минеральной основе. Но предназначена
  только для механических КП. Смешивание с другими оттенками не допускается.

Гидравлическая жидкость должна быть устойчива к понижению температуры,
сохранять рабочие свойства при высоких температурах и быть безопасной для
находящихся в машине людей — то есть не испарять вредные для здоровья
химические реагенты.

«Правильная»
жидкость подбирается методом проб и ошибок. Не стоит экономить на составах — лучше
спросить у опытных водителей и, найдя хороший продукт, пользоваться им
постоянно.

Замена шланга гидроусилителя • МОЙМЕХАНИК.РФ

Гидроусилитель рулевого управления облегчает вращение рулевого колеса. Он работает, когда двигатель включен. Поэтому так сложно повернуть колеса до тех пор, пока вы не включите зажигание.

Замена шланга гидроусилителя необходима при малейших повреждениях, поскольку он отвечает за подачу жидкости в рулевой механизм, создание необходимого давления, и облегченное движение рулевого колеса.

Если на шланге имеются трещины, разрывы, любые другие повреждения, может возникнуть утеска жидкости. Насос будет продолжать её подачу, но эффект уменьшается, и рулевое колесо поворачивать всё тяжелее. Если повреждения сильные, то вы заметите под автомобилем прозрачные, либо красного цвета пятна.

Если вам потребуется замена шланга гидроусилителя, цена в нашем выездном сервисе будет не выше, чем в стационарных СТО, или даже меньше. У мастера при себе все необходимые инструменты и материалы, чтобы выполнить работу на месте.

 Со временем требуется замена шланга системы впуска воздуха, который отвечает за подачу дополнительного воздуха в выхлопную систему автомобиля для преобразования C0 в C02.

Когда двигатель не работает, очень трудно повернуть управляемые колеса и рулевое колесо. Во время работы двигателя усилитель рулевого управления помогает вам вращать рулевое колесо с небольшим усилием. Гидравлический усилитель рулевого управления состоит из насоса, жидкости, приводного ремня, шлангов и рулевого механизма (реечного или червячного).

Рулевой механизм является промежуточным звеном между рулевым колесом и поворотными кулаками. Когда Вы вращаете рулевое колесо, насос гидроусилителя подает жидкость в рулевой механизм, которая создает необходимое давление для поворота колес. При возникновении течи жидкости из шлангов гидроусилителя усилие на рулевом колесе увеличится.

Также Вы можете заметить следы прозрачной или красной жидкости под автомобилем.

Имейте ввиду

Если жидкость рулевого механизма потемнела, или имеет запах гари, её также необходимо будет заменить.

Шланг гидроусилителя рулевого управления

Схема подключения шланга гидроусилителя рулевого управления

Отключение шланга гидроусилителя рулевого управления

Наши рекомендации

Чтобы понять, нет ли повреждений на шланге, проверьте наличие утечки под автомобилем, например, утром, после того как он стоял длительное время

Обращайте внимание, насколько легко руль поддается вращениям при включенном двигателе. . Подготовка шланга гидроусилителя рулевого управления для замены

Подготовка шланга гидроусилителя рулевого управления для замены

Снятие шланга гидроусилителя рулевого управления

Замена шланга гидроусилителя рулевого управления

Насколько это важно

Легкое вращение рулевого колеса обеспечивает быструю реакцию автомобиля на ваши манипуляции и безопасность. Нарушение целостности шланга и недостаточная подача жидкости может привести к заклиниванию руля.

Перечень основных работ:

• Осмотрите нет ли утечек в рулевом управление.
• Найдите шланг который имеет течь.
• Замена шланга (шлангов)
• Залейте жидкость рулевого управления.
• Проверьте систему усилителя рулевого управления.

Диагностика

Схематическое устройство системы ГУР

Ремонт гидроусилителя руля начинается с его тестирования. При проверке системы в первую очередь тестируется качество и уровень смазочного вещества в резервуаре под капотом. Если срок эксплуатации масла не подошел к концу, то у него не будет запаха отработки, не допускаются и темные оттенки жидкости. В идеале смазка в ГУР должна быть прозрачной, а если ее цвет серый или коричневый, то жидкость подлежит замене. В сервисных мануалах к современным автомобилям указывается, что масло заливается один раз, но на практике отсутствие обслуживания приведет к поломке насоса.

Для диагностики работоспособности системы заводится силовой агрегат. Необходимо на слух определить наличие шумов в области расположения насосного устройства. Если механизм функционирует без перебоев, никаких посторонних звуков не будет. Сам насос используется для нагнетания рабочей жидкости в механизм.

Дальнейшие этапы проверки выполняются так:

Рулевое колесо проворачивается в правую и левую стороны до конца. Если руль крутится и это сопровождается воем либо жужжанием в области насоса, при увеличении угла поворота звук усиливается, механизм сломался. Эти признаки могут сообщить об износе подшипникового устройства вала. Если ломается данная деталь, это приводит к нарушению герметичности системы усилителя, тогда в расширительном резервуаре образуется пена

Жидкость может пузыриться и выливаться из бачка, при такой проблеме она обычно имеет коричневый оттенок.
При прокручивании рулевого колеса надо обратить внимание на холостой ход двигателя. Если вышел из строя насосный узел, то при повороте руля обороты ДВС будут падать

При необходимости прикладывать дополнительные усилия проблема может заключаться в износе шаровых опор либо выходе из строя поворотных подшипниковых элементов. Речь идет о деталях, расположенных на передних стойках. О выходе из строя насосного механизма может сообщить изменение усилий на рулевом колесе при возрастании оборотов ДВС.
Если при прокручивании руля появляется вибрация или биение, проблема может заключаться в проскальзывании приводного ремешка насосного устройства. В частности если она увеличивается, когда рулевое колесо прокручивается на больший угол. Возможно, сам ремешок износился либо подшипниковый элемент работает с дефектами. При такой проблеме будет проявляться визг.
Смазочное вещество в бачке может быть качественным, а уровень жидкости — в пределах нормы. При этом в области насоса не проявляются сторонние звуки. Рулевое колесо при таких признаках могло стать тугим, если заклинил или залипает перепускной клапан.
Диагностика механизма переключения давления выполняется в случае, когда при проворачивании рулевого колеса есть отличие в прикладываемом усилии. В частности, когда руль прокручивается в разные стороны. Возможен износ механизма переключения давления. Наличие дефектов может привести к появлению скачкообразных усилий.

После установки на автомобиль новой широкой резины на рулевое колесо может создаваться нагрузка.

Канал «ВсеСам» подробно рассказал о процедуре диагностики системы гидравлического усиления руля на авто.

Статьи по теме

Провал педали газа: причины и ремонт

Привод машины: разбираемся в устройстве

Почему не работает кондиционер в машине: причины и способы устранения

Симулятор вождения автомобиля: плюсы и минусы тренажера

Компьютерная диагностика автомобиля: когда нужна, как проводится

Как прочистить форсунки омывателя: причины засора и способы его устранить

Замена рулевой рейки: причины и порядок действий

Высокий уровень антифриза: причины и способы устранения

Лучшие авто с пробегом и советы по выбору

Аэрография на машину: материалы, виды, этапы

Что лучше – автомат или механика

Какие марки авто ушли с российского рынка в 2022 году

Как выбрать подержанный автомобиль: правила и рекомендации

Заправка кондиционера в автомобиле: рекомендации профессионалов

Как снять форсунку омывателя

Прокачка насоса после установки

Собирается насос ГУРа в обратной последовательности

. После сборки ГУР может издавать гудение, однако этого не стоит пугаться, поскольку детали притрутся после 300-500 километров пробега. Некоторые владельцы машин сохраняют жидкость гидроусилителя руля, но я рекомендовал бы залить новую жидкость. Обычно она заливается до полного заполнения бачка

Заполнение системы производится при работающем двигателе. Важно предотвратить попадание воздуха в систему

Если же этого не удалось избежать, как это случилось со мной, то после вспенивания жидкости минут тридцать стоял с открытым бачком постоянно ее подливая в ГУР. И даже после этого в течение двух часов ГУР временами дергался.
