После замены рхх плавают обороты

Замена

Для работы вам потребуется:

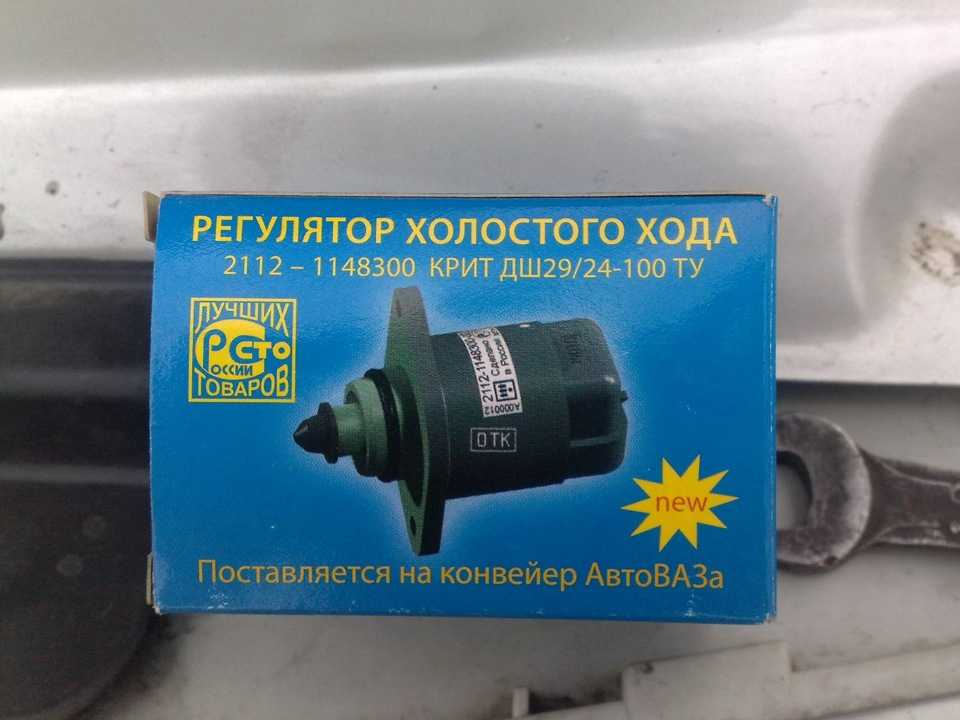

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

https://youtube.com/watch?v=n_LxWHJEeo0

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.

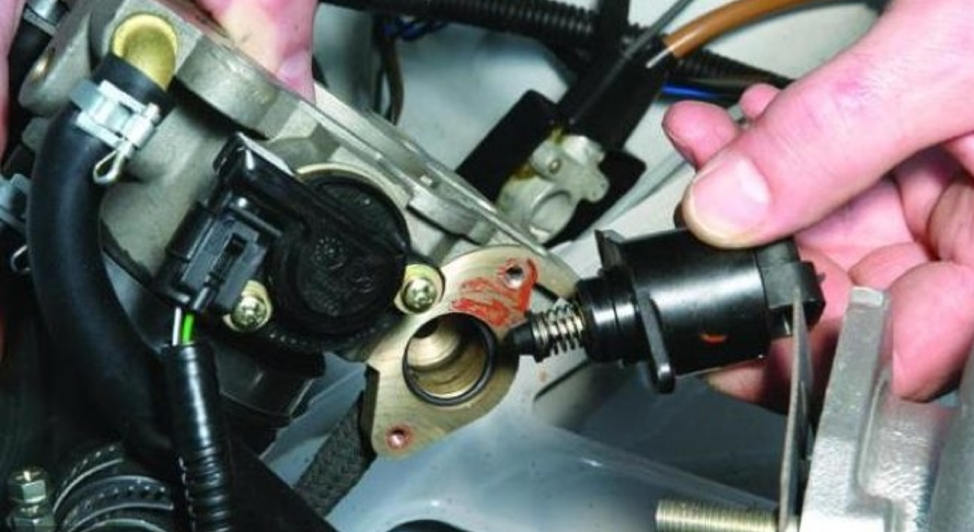

Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Загрузка …

Описание проблемы

Неисправность проявляется в дерганье и плавание оборотов двигателя, когда стрелка тахометра может скакать от 500 об/мин до 1500 об/мин и даже выше. При нормальной работе движка стрелка сначала взлетает до уровня в 2000–2500 об/мин в режиме прогрева, а затем должна держаться на уровне 700–900 об/мин. При отсутствии на приборной панели тахометра определить плавающие обороты можно по звуку силового агрегата (рев мотора то возрастает, то снижается), а также по вибрациям, проникающим в салон.

Как правило, после прогрева двигателя проблема исчезает. Однако при следующем холодном пуске происходит ровно та же картина: обороты силового агрегата вновь скачут в широком диапазоне. И если первый раз еще можно списать на случайность, то второй и последующие случаи — повод для обращения в ремонт или к самостоятельному исправлению проблемы.

Виды неисправностей датчика холостого хода

Наиболее частые неисправности неактивного датчика ВАЗ следующие:

потеря контакта или нестабильный контакт. Основная причина этого кроется в окислении разъема или попадании в него влаги. Часто эта неисправность возникает с перерывами, что затрудняет диагностику;
загрязнение стебля, что сильно затрудняет его движение. Обычно это происходит из-за преждевременной замены воздушного фильтра;
выход из строя стержневого двигателя. Это один из симптомов повышенного напряжения в бортовой сети. Или указывает на низкое качество используемого регулятора холостого хода, что тоже не редкость;
утечки воздуха из-за разрушения уплотнительного кольца датчика;
износ ствола. В этом случае шток может застрять в одном положении, его самопроизвольное движение, что отрицательно сказывается на качестве топливной смеси.

Самая типичная неисправность, возникающая не только на автомобилях ВАЗ, но и на большинстве современных иномарок, – это засорение косяков. Воздушный фильтр задерживает только крупные частицы пыли, а проникающие через него микроскопические частицы пыли в конечном итоге оседают на дроссельной заслонке и штоке регулятора. Преждевременная замена фильтра, использование так называемого «нуля» и утечки только приближаются к моменту выхода регулятора из строя.

В двигателях с турбонаддувом еще одной причиной неисправности является износ турбины: при этой поломке масло попадает в воздушную трубку, где загрязняет буквально все: дроссельную заслонку, шток регулятора, сам ресивер, воздуховоды и т.д.

Одним из важных моментов в предупреждении неисправностей является регулярная чистка амортизатора – это не только поможет предотвратить возможное повреждение регулятора, но и стабилизирует работу двигателя, его реакцию на нажатие педали акселератора. Для промывки рекомендуется использовать стандартный очиститель карбюратора.

важно знать, что критическое загрязнение стержня датчика создает повышенную нагрузку на электродвигатель, что может привести к его выходу из строя. Кроме того, на некоторых моделях ЭБУ стоит довольно слабая защита от повышенного потребления, что приводит к перегоранию сопротивления электронного блока управления

Несмотря на относительно невысокую стоимость самого резистора, сброс блока – очень дорогостоящая процедура, тем более что для определения этой неисправности требуется диагностика с помощью специального оборудования.

Сложный варианты диагностики повышенных оборотов

Нужно на ощупь обнаружить трубки для воды, которые идут к дросселю. Суть исследования в измерении из температуры. Она должна быть схожа с температурой бачка радиатора, а также температурой шлангов печки автомобильного салона. Холодными они не должны быть точно, если это так, значит они не в рабочем состоянии и жидкость, необходимая для охлаждения, не двигается по ним. В чем причина? Варианты таковы: недостаточное количество охлаждающей жидкости, загрязнение\засорение самих трубок. Ну или неисправность помпы.
Далее нужно снять с общей системы автомобиля и проверить на нормальную работу следующие датчики: РХХ, ДПДЗ, ДМРВ.
Следующее действие — диагностика ЭБУ.

Зачем нужен датчик DXX

DXX, также называемый регулятором холостого хода, является одним из элементов системы впуска инжекторного двигателя внутреннего сгорания. Его цель – стабилизация холостого хода двигателя.

Для работы ДВС требуется тщательно сбалансированная смесь топлива и воздуха – только в этом случае можно обеспечить стабильную работу двигателя с оптимальной отдачей мощности. Именно с помощью РХХ регулируется подача воздуха в камеры сгорания двигателя, что способствует достижению оптимального соотношения пропорций в топливной смеси. Поскольку на холостом ходу дроссельная заслонка полностью закрыта, работа двигателя в этом режиме осуществляется исключительно с помощью регулятора, а при неисправности – нестабильно.

При одновременном включении нескольких потребителей электроэнергии (кондиционер плюс свет, звуковая система, вентилятор охлаждения) на генераторе возникает высокая нагрузка, которая передается напрямую на двигатель внутреннего сгорания. Датчик холостого хода помогает стабилизировать двигатель при увеличении энергопотребления. Это достигается за счет увеличения подачи воздуха в цилиндры. Точно так же высокие обороты поддерживаются во время прогрева двигателя.

Следует отметить, что при неисправности датчика качество воздушно-топливной смеси серьезно нарушается, что приводит к детонации или невозможности воспламенения топлива в цилиндрах. Это значительно снижает мощность двигателя и увеличивает расход топлива.

Как показала практика, такие симптомы чаще всего наблюдаются на инжекторных автомобилях ВАЗ. Поэтому рассмотрим основные проблемы и способы их решения на примере автомобиля этой марки.

Методы решения проблемы

Прежде чем преступить непосредственно к процессу решений проблемы необходимо понимать, что диагностику и ремонт данных узлов стоит выполнять, только со знанием дела. Также, стоит отдельно отметить, что для карбюраторного и инжекторного двигателя будут разные методы диагностики, но принцип возникновения причин один и тот же.

Итак, стоит последовательно разобраться в диагностических и ремонтных работах, которые устранят высокие обороты холостого хода.

Датчик РХХ

На карбюраторных двигателях не часто можно встретить датчик регулировки холостого хода. Обычно это делается при помощи винта качества и количества. Чтобы привести в норму высокие холостые обороты не стоит проводить процесс на холодную. Сначала стоит прогреть мотор до рабочей температуры, и только потом начинать регулировку. Если после проведение настроек обороты остались высокими, то причина в другом.

ДПДЗ

Неправильное количество воздуха, которое попадает в камеру сгорания, может привести к тому, что электронный блок управления будет повышать обороты на холостом ходу. При неисправности датчика положения дроссельной заслонки необходимо также его проверить. Это можно сделать мультиметром или осциллографом. При обнаружении, что ДПДЗ неисправен, стоит заменить его.

Рекомендуем: Техническое обслуживание автомобиля: виды, периодичность, регламент ТО-1, ТО-2

Датчик температуры мотора

Выход со строя датчика температуры может привести к появлению множества проблем. Одной из таких станет возрастание холостых оборотов. Обычно, как показывает практика, этот датчик наиболее уязвим, и чаще всего выходит со строя, поскольку подвержен воздействию перепада температур.

Для начала стоит продиагностировать исправность узла. Сделать это можно при помощи мультиметра и осциллографа. В случае если узел неисправен, его стоит заменить. После этого рекомендуется сбросить все ошибки ЭБУ.

Коллектор

Неоднократно вследствие эксплуатации автомобиля впускной коллектор имеет деформации или износ прокладки. Так, повышение оборотов на холостом ходу может свидетельствовать тому, что имеется подсос воздуха в коллекторе. Для лечения неисправности придется демонтировать деталь, что достаточно проблематично, поскольку на коллекторе крепится, почти вся система впрыска, и несколько узлов других систем.

Детально стоит обследовать прокладку коллектора, наличие повреждения может свидетельствовать не только о проблемах с оборотами, но и о других неисправностях. Также деформация полости может служить тому, что попадает лишний воздух в камеры сгорания. Это может влиять на прогрев, пуск мотора и на другие факторы.

Для устранения неисправности придется зашлифовать поверхность коллектора, пока она не станет ровной. В автосервисах — это делают при помощи специального станка. Конечно, можно совершить процесс в гаражных условиях, при помощи специального камня, но это не всегда получается у автовладельцев.

Электронный блок управления

Неоднократно завышенный холостой ход следствие неправильной работы электронного блока управления. Так, для устранения неисправности, придется подключиться к «мозгам» и устранить проблему на программном уровне. Для совершения процесса понадобиться специальный кабель и программное обеспечение.

Но, не всегда помогает простой сброс ошибок, зачастую приходиться менять ПО, чтобы окончательно все проблемы ушли. Данный процесс рекомендуется доверять мастерам, которые являются профессионалами своего дела.

Попутно с заменой прошивки можно увеличить мощностные характеристики, что тоже рекомендуется доверить специалистам. Как показывает практика, большинство автолюбителей, при самостоятельном вмешательстве в ЭБУ попадают в конечном итоге в автосервис для устранения последствий своих же доработок.

Инжектор

Здесь всё гораздо сложнее: работа инжекторного двигателя связана с множеством датчиков, ЭБУ и другими элементами силового агрегата, в частности, топливной системы. Но обо всём по порядку.

Датчик регулятора холостого хода (РХХ)

Если это устройство неисправно, мотор может глохнуть на холостом ходу, либо его обороты будут плавать, совершая скачки примерно в диапазоне 600-1200 об/мин. Поэтому необходимо убедиться в работоспособности устройства. Сделать это можно при помощи мультиметра. Ход действий:

Cначала измерьте напряжение питания на паре крайних колодках А и D. Для этого черный щуп прибора приставьте к массе (любой неокрашенной металлической части кузова авто), а красный к указанным клеммам по очереди. При включенном зажигании должно быть 12 В. Если это не так, проверьте напряжение на выводах ЭБУ (для ВАЗ 2110 это контакты 4 и 54). Если тут 12 В есть, ищите обрыв в проводке.
Поставьте тестер в режим омметра. Сопротивление между выводами А и В, C и D: должно быть 40-80 Ом.
Проверьте электродвигатель на замыкание. Для этого измерьте сопротивление между A и D, B и C: стрелка прибора должна стремиться к бесконечности.

Т. е. датчик положения дроссельной заслонки, отвечающий за количество топлива, смешивающегося с воздухом. Если подача горючего будет производиться неправильно, ЭБУ автоматически даст команду и число оборотов на холостом ходу повысится. Поэтому необходимо проверить ДПДЗ:

Отщелкните колодку, подходящую к датчику: увидите 3 контакта: для управляющего сигнала, питания и массы.
Пустите двигатель и измерьте напряжение на клемме питания: должно быть примерно 5 В.
Заглушите мотор и переведите тестер в режим измерения сопротивления (дроссельная заслонка закрыта). Измерьте его между массой и сигнальным контактом: должно быть 0,8-1,2 кОма. При закрытой заслонке значение составляет 2,3-2,7 кОма.

Как снять и установить новый датчик

Для демонтажа достаточно открутить пару винтов крепления. Далее отсоедините торец оси заслонки и, вращая новый датчик, совместите отверстия, чтобы ввернуть винты. Наденьте разъем.

Дроссельная заслонка

Заклинивание этого механического устройства приведет к увеличению количества воздуха, подаваемого в цилиндры. В итоге опять сработает ЭБУ и станет повышать объем топлива для баланса смеси. Для решения проблемы снимите заслонку и прочистите ее химическими средствами. Если результата нет, деталь придется заменить.

Датчик температуры двигателя

Как показывает практика, это устройство довольно часто ломается, т. к. постоянно подвергается температурным перепадам. Его нужно проверить:

Отсоедините колодку и при включенном зажигании (запускать мотор не нужно) проверьте напряжение на клемме «В» относительно массы: должно быть 5 В. Если значение меньше 4,7 В, нужно искать причину: возможен обрыв или замыкание на массу.
Выключите зажигание и определите сопротивление между контактом «А» и массой: правильное значение – 1 Ом (не больше и не меньше).
Измерьте сопротивление между массой и клеммой «В»: должно быть не меньше 1 Ома.
Проверьте работоспособность датчика. Для этого нужно измерить указанные выше сопротивления на холодном и прогретом двигателе. Значения должны быть одинаковыми.

Датчик массового расхода воздуха (ДМРВ)

В ходе эксплуатации это устройство постепенно покрывается масляной пленкой, что может привести к выходу из строя термоанемометра – элемента, отвечающего за определения количества воздуха. Если устройство не справляется со своей задачей, ЭБУ получает неверную информацию и движок начинает увеличивать обороты.

Повышенные обороты могут быть и из-за загрязненного воздушного фильтра.

Впускной коллектор

Он может иметь деформации или пробой прокладки. Повышение оборотов на холостом ходу свидетельствует о подсосе воздуха.

Чтобы устранить неисправность придется снимать коллектор. После демонтажа внимательно его осмотрите: деформация может влиять и на прогрев двигателя, его пуск и другие факторы. Повреждения устраняются при помощи шлифовки, что предпочтительнее делать в условиях автосервиса.

Падение мощности на карбюраторном моторе ВАЗ

Для начала возьмем автомобили ВАЗ с карбюраторной системой питания и 8-клапанным ГРМ – ВАЗ-2109, ВАЗ-2110, ВАЗ-2114, ВАЗ-2115.

На эти авто устанавливается одна и та же силовая установка, поэтому и причины – идентичны.

Пройдемся по тем составным частям, из-за нарушения работы которых может произойти падение динамики.

В целом, основной причиной того, что двигатель не тянет, является изменение процессов в камерах сгорания – несоответствие пропорций топливовоздушной смеси, нарушен процесс сгорания, наполнение цилиндров и отвод выхлопных газов происходит не так, как требуется.

Система питания

Очень часто падение тяги происходит из-за системы питания. Конструктивно карбюраторная топливная система, используемая на авто от ВАЗ-2109 до ВАЗ-2115 очень проста и является практически полностью механической, поэтому выявить причину не особо сложно.

Снижение мощности может произойти из-за:

Сильного засорения топливного фильтра (его пропускная способность падает, и насос просто не способен закачать должное количество топлива);
Загрязненности каналов карбюратора (жиклеры и топливные каналы в этом элементе имеют небольшое сечение и нередко сор их закупоривает);
На участке от бака к насосу есть подсос воздуха (из-за этого производительность топливного насоса резко падает);
Повреждение мембраны бензонасоса (небольшая трещинка в ней приводит к тому, что в камерах насоса не создается требуемое для перекачки топлива разрежение);
Ослабло крепление карбюратора или впускного коллектора (из-за этого происходит подсос воздуха в обход карбюратора и сильно нарушается пропорция топливовоздушной смеси);
Засорено отверстие в крышке топливного бака (из-за этого в баке создается разрежение и бензонасосу значительно сложнее выкачать из него бензин);

Помимо элементов, отвечающих за подачу топлива, также падение мощности происходит и из-за сильной загрязненности воздушного фильтрующего элемента.

Система зажигания

Данная система тоже принимает участие в сгорании смеси, а значит сбой в ее работе может сказаться на мощности.

В карбюраторных двигателях ВАЗ-2110 и других, снижения тяги может произойти из-за:

Неисправности свечей зажигания или изменения их теплового зазора;
Чрезмерного износа контактов и центрального электрода распределителя;
Потерь напряжения в высоковольтных проводах;
Нарушения угла опережения зажигания.

Нарушения в системах питания и зажигания чаще всего становятся причинами падения мощности, поэтому проверку для выявления причины следует начинать именно с них.

Если работа указанных систем не вызывает подозрений, следует диагностировать другие составные части мотора.

Выхлопная система, ГРМ и КШМ

Потеря тяги может произойти и из-за системы отвода выхлопных газов, хотя на карбюраторных моторах проблемы с ней возникают нечасто.

Основной причиной здесь является снижение пропускной способности из-за большого нагара в глушителе. Из-за этого выхлопные газы, не успевая отвестись из цилиндров, «душат» двигатель.

Причинами падения тяги также нередко становятся газораспределительный механизм и цилиндропоршневая группа.

Здесь снижение мощности происходит из-за:

Нарушения теплового зазора клапанов.
Сильного нагара на тарелках клапанов седлах, или же их подгорание.
Залегания колец.
Предельного износа ЦПГ.
Пробой прокладки ГБЦ.

В целом, проблемы с ГРМ и ЦПГ вызывают падение мощности в любых двигателях – карбюраторных, инжекторных, дизелях. Поэтому в дальнейшем эти механизмы упоминать не будем.

Карбюраторные двигатели

В случае с моторами карбюраторного типа неисправности могут быть связаны с:

нарушением регулировок карбюратора;
подсосом воздуха через шланги;
нарушением проводки;
неисправностями клапанов ХХ;
загрязнением фильтра;
проблемами в системе зажигания.

В подавляющем большинстве случаев при повышенных оборотах на карбюраторных вариантах двигателей причину следует искать в неисправностях и неполадках дозирующего устройства.

Карбюраторный двигатель Шевроле Камаро в сборе

В случае повышенных оборотов на холостом ходу вам потребуется проверить регулировку, убедиться в целостности проводки и клапана, заменить старый воздушный фильтр при его сильном загрязнении.

Если говорить о том, как можно самостоятельно отрегулировать нарушенные или сбитые обороты холостого хода, то регулировка предусматривает проведение элементарных мероприятий. Вам нужно сделать следующее:

демонтировать карбюраторный узел, что делается сравнительно просто;
проверить состояние всех шлангов и патрубков;
заменить при необходимости шланги и прокладки;
поменять хомуты.

Рекомендуется проверить положение заслонки в первой камере карбюраторного мотора. Дело всё в том, что порой эта заслонка закрывается не полностью. Это объясняется дефектами заслонки или же неправильной регулировкой её привода.

Аналогично на карбюраторах не всегда полностью открывается воздушная заслонка. Её следует проверить, отрегулировать. А в случае дефекта или повреждения придётся заменить.

Загрязнение карбюратора считается частой причиной повышенных холостых оборотов. Потому владельцы таких машин должны периодически проводить чистку узла. Некоторые делают это самостоятельно, другие обращаются за помощью к специалистам. Проверка шлангов осуществляется путём их пережатия, когда двигатель работает.

Выполняя регулировку, обязательно прислушивайтесь к тому, как работает мотор. Если после очередной манипуляции вы слышите, что обороты начинают меняться, вам удалось отыскать источник проблем. То есть вы пережали тот шланг, из-за которого обороты выросло.

Когда рвутся и изнашиваются прокладки, хомуты недостаточно плотно прилегают к своим посадочным местам, это приводит к проникновению воздуха в двигатель. Тем самым начинают увеличиваться обороты.

При восстановлении всех элементов, которые могли выйти из строя и привести к нарушению числа оборотов в режиме холостого хода, следует воспользоваться регулировочными винтами качества и количества. Именно они позволяют вернуть обороты к нормальным параметрам.

Особенности процедуры регулировки

Процедура состоит из нескольких последовательных шагов. Основную роль здесь играют 2 винта. Это винт регулировки количества оборотов при ХХ, а также регулировочный винт качества смеси при ХХ.

Сначала запустите свой карбюраторный мотор, прогрейте его до необходимой рабочей температуры, которая составляет обычно около 80 градусов Цельсия. При это карбюраторная заслонка должна находиться в полностью открытом положении.
До конца закрутите винт качества, после чего начинайте крутить его обратно примерно на 2-2,5 оборота. Буквально на 1,5 или 2 оборота прокрутите винт количества.
Крутите винт качества в различных направлениях, чтобы добиться максимальных показателей оборотов мотора, оставляя неизменным текущее открытое положение заслонки.
Теперь возьмитесь за упорный винт заслонки дросселя, установив с его помощью стабильные, но минимальные обороты. Повторите процедуру 3-4 раза

Важно найти наиболее оптимальное положение для винтов, чтобы подавалось нужное количество и качество топливной смеси для экономичной работы мотора.
Проверка регулировка осуществляется резкими открытиями и закрытиями заслонки дросселя. Если мотор при этом работает нормально и стабильно, вы всё сделали верно.
В случае возникновения перебоев нужно до упора прокрутить винт качества

Выполните настройку минимальных оборотов с помощью этого винта по аналогии с предыдущим винтом количества.

Бывает так, что при вращении винта качества до предела ломается заглушка ограничитель. Если это произошло, не переживайте. Нужно лишь приобрести новую такую деталь, и установить её на место старой заглушки.

Завершив регулировку с помощью винтов, вы должны добиться заводских значений. Потому всегда опирайтесь на инструкции производителя, выполняя все требования и соблюдая предусмотренные автозаводом параметры холостого хода. Если этого не сделать, работа мотора нарушится, и он может в результате выйти из строя.

Признаки неисправности РХХ

Среди признаков, которые прямо или косвенно указывают на некорректную работу датчика холостого хода, можно выделить следующие:

двигатель плохо запускается – без нажатия на педаль газа запустить мотор становится невозможно;
при переходе на нейтральную передачу наблюдаются «провалы» в оборотах и их нестабильность;
при переключении передач обороты падают или двигатель вовсе глохнет;
мотор плохо прогревается при отрицательных температурах, так как повышенные обороты (1500 об/мин) не достигаются;
после включения энергопотребителей (дальний свет, отопитель, кондиционер) обороты начинают «проседать» или «плавать»;
двигатель самопроизвольно повышает и понижает обороты.

РХХ нельзя отремонтировать, устройство подлежит замене. Перед тем как поменять регулятор холостого хода, желательно провести промывку дроссельного узла.

Как проверить регулятор

Способов диагностики РХХ достаточно много. Самые действенные и простые методы проверки регулятора холостого хода Калины:

Обычное тестирование РХХ на работоспособность. Для этого устройство нужно снять с дроссельного узла и подключить клеммную колодку, если для демонтажа она была отсоединена. После этого нужно запустить двигатель. В момент запуска игла исправного устройства должна выдвинуться. Если подобного не наблюдается – регулятор сломан.
Проверка подачи на датчик необходимого напряжения. Нужно отсоединить от РХХ клеммную колодку и подключить к выводам вольтметр. После этого один человек включает зажигание, а второй измеряет сопротивление на всех выводах колодки. При отсутствии неисправностей показания вольтметра должны составлять примерно 50 Ом. Напряжение должно быть на уровне 12 В. Если оно существенно меньше, это указывает на неисправность аккумулятора или обрыв электроцепи на одном из участков.
Измерение сопротивления внутренней и наружной обмоток регулятора. Для этого необходимо воспользоваться мультиметром. Результаты измерения не должны быть ниже 40 Ом и выше 80 Ом. При отклонении от заданного диапазона регулятор холостого хода нужно менять.

Зная признаки неполадок, можно своевременно диагностировать неисправности РХХ и принять меры по их устранению. Хотя регулятор не подлежит ремонту, стоит попытаться его почистить. В некоторых случаях этого оказывается достаточно.

Принцип работы дроссельной заслонки

Это устройство уменьшает или, наоборот, увеличивает подачу воздуха в цилиндры двигателя, обогащая или обедняя смесь с топливом.

Когда водитель давит на педаль газа, дроссельная заслонка открывается, пропуская в камеры сгорания больше воздуха. Кислород смешивается с топливом, после чего приготовленная смесь сгорает. Чем больше водитель давит на педаль газа, тем шире открывается заслонка и тем больше поступает воздуха. Но нередко на стенках заслонки скапливается нагар, и ее неплотное закрытие вызывает нарушения в работе силовой установки.

Дроссельный узел находится за воздушным фильтром двигателя. Такое расположение характерно не только для Лады Калины, но и для многих других автомобилей. В зависимости от типа двигателя работа заслонки может управляться электронной педалью газа или тросиковым приводом.

Снятие дросселя

Прежде чем приступить к очистке этого устройства, его необходимо демонтировать. Можно провести промывку и без снятия, но этот способ менее надёжный и эффективный. Процесс демонтажа выглядит следующим образом:

Отсоедините воздушный патрубок, который идёт от воздушного фильтра непосредственно к дроссельному узлу.
Снимите привод тросика газа.
Отсоедините шланги подогрева дроссельной заслонки, по которым подводится охлаждающая жидкость – работу лучше проводить на остывшем двигателе. Чтобы не сливать антифриз, эти шланги можно заглушить.
От датчика положения дроссельной заслонки и РХХ отсоедините клеммные колодки.
Открутите 4 гайки крепления, снимите дроссельный узел в сборе.

На этом демонтаж завершён. Работа несложная, ее может выполнить даже новичок.

Чистка заслонки

Воспользовавшись очищающими средствами, можно промыть заслонку в домашних условиях. Дополнительно понадобится несколько кусков чистой ветоши. Алгоритм процесса очищения:

После демонтажа дроссельного узла нужно снять регулятор холостого хода и ДПДЗ, а также все доступные резиновые уплотнители, так как чистящее средство достаточно агрессивно и может их разъесть.
Обычно жидкость для очистки выпускается в аэрозольном баллончике. С струю нужно направить на заслонку, во все воздушные каналы и внутренние стенки. Снаружи чистка необязательна.
После обработки нужно подождать 10-15 минут для того, чтобы средство разъело нагар и грязь.
Далее протрите поверхности ветошью, при сильном загрязнении обработку можно повторить.

Датчик температуры воздуха

Датчик температуры воздуха расположен во впускном коллекторе двигателя, измеряет показатели движущегося в камеру сгорания воздуха. Конструктивно устройство, полупроводниковый терморезистор. Принцип работы основан на зависимости электрического сопротивления материала от температуры окружающей среды. На датчик подаётся напряжение номиналом пять вольт. Получая обратный сигнал, блок управления обрабатывает его и получает значение температуры. После, за счёт форсунки, регулируется оптимальная подача топлива.

На основании показаний прибора происходит управление процессами в двигателе. Неверные данные ведут к повышенному потреблению топлива, сбоям при работе агрегата на холостом ходу, детонациям в цилиндрах.

Признаки поломки датчика:

Нестабильная работа двигателя на холостом ходу;
Работа двигателя происходит с перебоями и вибрацией;
Работает контрольная лампочка двигателя;
Блок управления выдаёт код, соответствующий ошибке в работе датчика;
Мощность двигателя снизилась;
Запуск двигателя не возможен

Датчик температуры воздуха:

Причины плохой работы: загрязнение, износ, коррозия, разрыв цепи. Проведение диагностики и замена изделия ведёт к восстановлению работы агрегата.
