Ртк 1 3у4 схема подключения электродвигателя

Куда можно применить электродвигатель

Мастера придумали десятки вариантов использования мотора от старой стиральной машины. Но у всех один и тот же концепт — за счет крутящего момента двигателя запускать работу дополнительных механизмов. Самыми популярными самоделками считаются следующие варианты.

Точильный станок. Для этого мотор прочно закрепляют на твердом основании и соединяют точильный круг с валом. Остается только подключить двигатель стиральной машины к сети и можно начинать затачивать ножи, топоры, ножницы.

Бетономешалка. От старой техники берется не только эл. двигатель, но и барабан. После небольшой доработки получится отличный строительный инструмент, который сэкономит много денег и времени. Некоторые мастера могут сделать даже глубинный вибратор.
Мельница или дробилка (корморезка). Такая самоделка подойдет людям, живущим в сельской местности и разводящим живность.
Вибростол. Подключение электромотора к столешнице подарит недорогой инструмент для изготовления тротуарной плитки или шлакоблоков.

Но перед началом разборки своей стиральной машины следует узнать разновидность имеющегося электромотора. Это позволит определиться со сферой его применения и способом запуска от электросети.

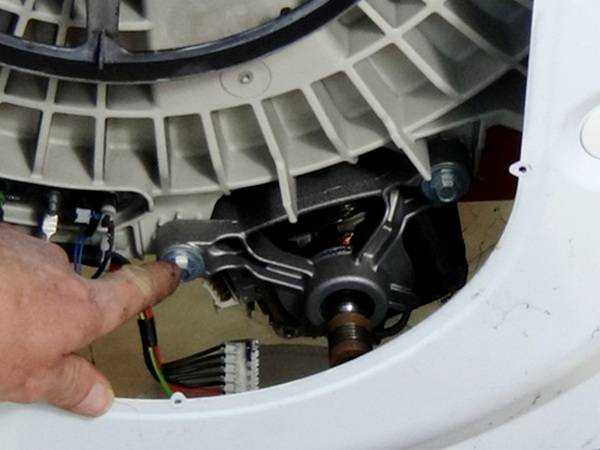

Как подключить двигатель от стиральной машины автомат

Куда можно подключить мотор от машинки автомат? Вариантов огромное количество, а самое главное то, что если есть данные о работе таких изделий и о правилах подключения, то вполне возможно собрать новые устройства, способные пригодиться в хозяйстве. Не стоит выкидывать стиралки до того, пока они не будут полностью разобраны, так как внутри может быть огромное количество полезных принадлежностей. К примеру, при поломке машинки марки Индезит можно получить двигатель мощностью в 430 Вт, способный развивать скорость до 11500 оборотов в минуту. Естественно, использовать его можно только при условии, что деталь полностью исправна и не станет причиной поломки новой техники. Идей того как можно использовать двигатель старой машинки существует неимоверное количество, причем даже стиралка малютка имеет свой движок способный принести пользу.

Варианты:

Наиболее простой вариант – это изготовление точильного станка, который позволит затачивать такие предметы как ножницы, ножи и тому подобные колющережущие предметы. Включается такой наждак только после того как мотор будет тщательно закреплен на поверхности прочного основания, а также установки вала на точильном камне или шлифовального круга. После сборки можно подсоединять оборудование к сети.
Если ведется строительство, например, частного дома или заливание окружающей территории бетоном, то может потребоваться бетономешалка. Именно для нее можно использовать электродвигун. Переделать стиралку в бетономешалку не сложно, и для этого нужно еще отсоединить бак от стирального оборудования.
Вибростолы с использованием такого мотора, позволят изготавливать шлакоблок, стоимость которого далеко не маленькая, а своими руками можно не плохо сэкономить.
На участке много травы? Есть кролики, которым требуется трава? Регулярно проводится покос сена? Если правильно использовать моторчик, то он сможет стать отличным заменителем триммера и позволит убирать траву быстро, просто и не потратив на это много средств. Этот аппарат считается просто необходимым тем, кто проживает за пределами города и особенно для тех, кто любит заниматься сельским хозяйством.

Это лишь минимальный список того, что можно сделать, если использовать деталь от стиралки в виде электродвигателя. Могут потребоваться различные насадки, дополнительные емкости или же вовсе вспомогательные детали, но если иметь идею, то создать новое оборудование получится быстро и без вложений.

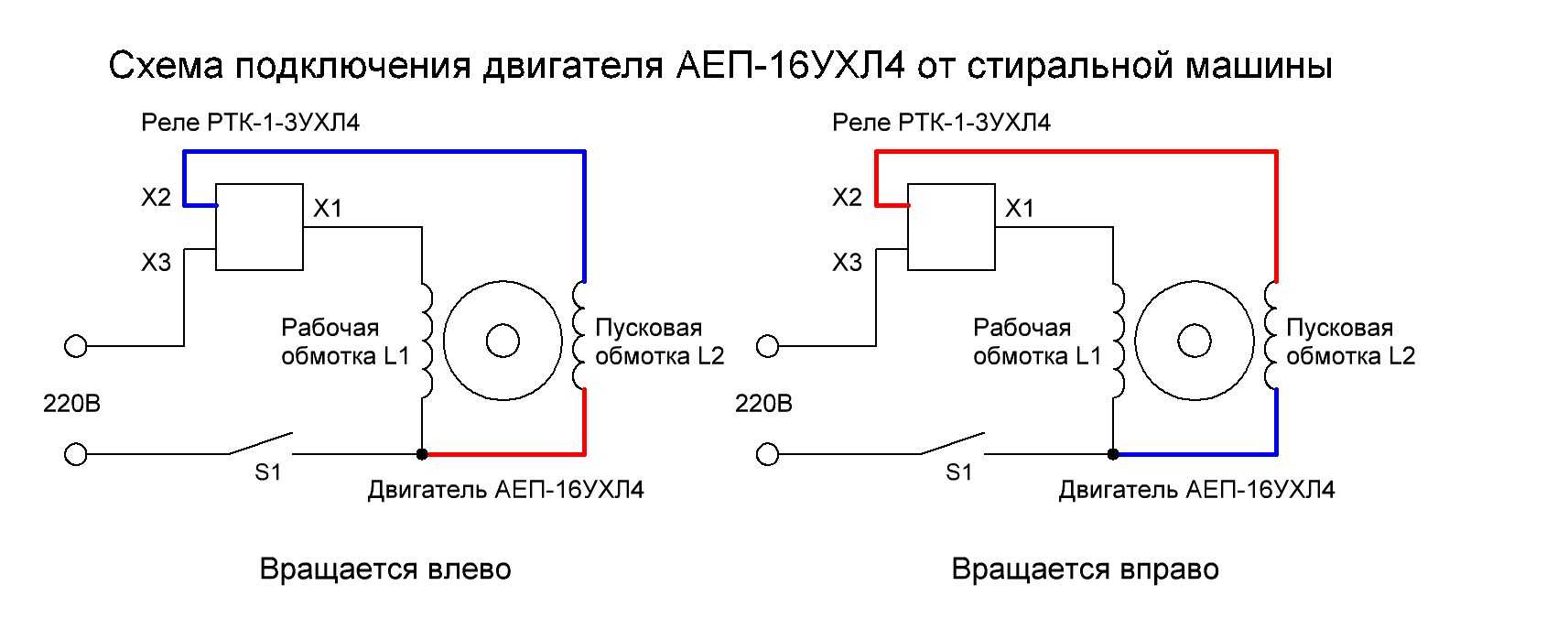

Ртк 1 3у4 схема подключения

Стиральная машина “Фея” типа СМ-1,5 Внешний вид стиральной машинки показан на фото. Пуск и останов электропривода осуществляется при помощи реле времени, ручка которого выведена на панель пульта управления. Реле времени обеспечивает автоматическое управление циклическим реверсированием, при этом чередование фаз цикла реверсирования происходит в следующей последовательности: рабочий период, соответствующий вращению электродвигателя в одну сторону; пауза; рабочий период, соответствующий вращению электродвигателя в противоположную сторону; пауза и далее повторение цикла в той же последовательности. Продолжительность стирки (1 – 6 мин) регулируется реле времени. Электрическая схема (рис.1) включает: электродвигатель М типа АВЕ071-4С; реле времени КТ типа РВЦ-6-50; блок конденсаторов С1, состоящий из конденсатора типа К75-37 емкостью 0,68мкФ и двух конденсаторов емкостью 0,0047мкФ; конденсатор С2 типа КБГ-МН-2-600В емкостью 6мкФ; резистор R типа МЛТ-2 номиналом 100кОм и соединительный шнур ХР ПВСа0 2х0,75мм. Реле типа РВЦ-6-50 относится к механическим приборам времени с контактным выходом, с часовым балансовым механизмом, с пружинным двигателем, с ркгулируемой выдержкой времени. Реле предназначено для автоматического циклического реверсирования и отключения однофазных электродвигателей стиральных машин и других приборов. Для установки выдержки времени реле следует повернуть заводной вал с помощью ручки-указателя по часовой стрелке, при этом происходит включение электродвигателя сразу же после паузы, во время которой происходит подготовка для реверсирования электродвигателя.

увеличить фото Технические характеристики реле РВЦ-6-50 – это: 1)диапазон выдержки времени 1. 6 мин; 2)погрешность отключения ±40 сек; 3)продолжительность рабочего периода реверсирования 50±5 сек; 4)прододлжительность паузы перед реверсом 10±5 сек; 5)номинальный ток, коммутируемый контактами прии напряжении 220В – 6А; 6)угол поворота заводного вала, соответствующий выдержке времени в 1 мин составляет 45 градусов.

Стиральная машина “Азовье” типа СМ-1,5

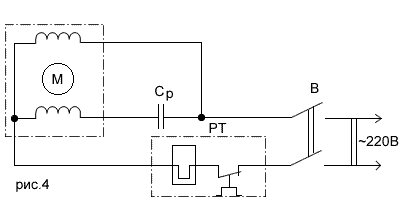

Еще один представитель типа СМ – стиральная машина “Азовье”. Привод машины состоит (рис.2) из электродвигателя М типа КД-180-4/56 (показан на фото справа, сведения о нем можно посмотреть здесь https://www.krzed.ru/catalog/119/45/), реле времени КТ типа РВР-6 и теплового реле РТ типа РТ-10-1,4-УЧ. В состав схемы также входит группа конденсаторов С1, С2, С3 типа КБГ-МН-600В емкостью 4мкФ. Для подключения к сети машинка снабжены шнуром XF марки ШБВЛ-ВП2х0,25. Пуск и остановка привода активатора осуществляется с помощью реле времени, ручка которого выведена на панель управления. Время стирки регулируется реле времени в пределах 0. 6 мин. Немного о применяемом реле.

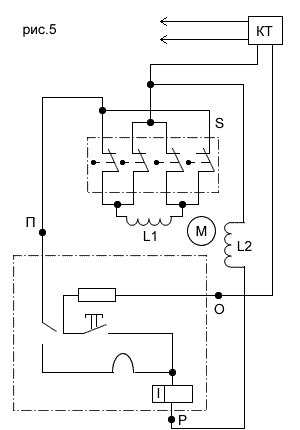

Для получения прерывисто-реверсивного движения активатора в стиральной машине установлено реверсирующее реле времени РВР-6, на валу которого установлен кулачок 5 (см. рис.3), переключающий в необходимой последовательности обмотки электродвигателя привода активатора для создания его реверсивного движения. Реле выполняет одновременно функции задающего устройства и ограничителя продолжительности стирки, как обычное реле времени РВ-6, совмещенное с задающим устройством, состоящим из кулачка и двух контактных групп. Кулачки задающего устройства размыкают контакты 6 и 7 цепи рабочей обмотки электродвигателя привода активатора, обесточивая ее, а затем переключают контакты 1, 2 и 3 цепи пусковой обмотки, меняя напрвление тока. Электродвигатель подключается к сети посредством замыкания контактов коммутирующего устройства реле времени. Замыкание контактов происходит при повороте ручки-указателя, закрепленной на валу 4 по часовой стрелке на требуемое время стирки.

Стиральная машина “Малютка-2”

И еще один представитель всех времен – легендарная “Малютка”. Ее внешний вид на фото слева. Схема ее проста (рис.4), поэтому без излишних комментариев просто помещаем ее на странице.

Проверка компрессора на исправность: особенности процесса

Если вы точно не знаете, исправен компрессор или нет, то после того, как он снят, необходимо проверить его работоспособность. Только после этого будет возможным его применение для других целей. Первое, что потребуется сделать, – это подключить деталь к электрической сети.

Признаками работы компрессора является следующее. Будет слышен звук в виде шипения. Он свидетельствует о том, что происходит процесс, заключающийся в засасывании воздуха в одну трубку и выходе через другую.

Важно во время демонтажа компрессора сохранить в нем масло целым и невредимым. Для этого перерезается кабель, который идет от датчика температуры

После этого проводится измерение показателей сопротивления, определяется месторасположение контактов, которые замкнуты. Это все потребуется и далее. Они являются пригодными для использования. Также стоит сохранить электросхему бытовой техники. Ее пример показан на фото, приведенном ниже.

Запуск асинхронного двигателя однофазной сетью 230 вольт

Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение. Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.

Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений. В промышленности применяется непривычный жилому дому вольтаж. Может жилец получить 380 В? Гипотетически – да. Профессиональный электрик найдет три фазы, сдвинутые друг относительно друга на нужный угол (120 градусов).

Фаза одна. Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение. Переменное поле будет ритмично толкать ротор в нужном направлении. Плавность уступает результирующей сложения трех векторов, функционированию домашней бытовой техники хватает.

Что делает пусковая обмотка. Двигатель не войдет в рабочий режим, создает второй вектор, который в первом приближении позволяет считать поле внутри двигателя вращающимся. Неровного круга сдвинуть, раскрутить ротор хватает. Обороты набраны, пусковая катушка должна быть отключена, толку минимум, энергия тратится немалая, снижая КПД устройства.

Двигатель аве 071 4сухл4 схема подключения

пара вечеров.Итак очередной законченный проект.

Заточной станок ЗС-220-180-1350

Собран на движке от старой стиральной машины типа “Вятка”. Долго этот движок валялся в гараже, и наконец то дошли до него руки.

Собрали за два вечера, первый вечер ушёл на крепление движка к основанию, подборке кондёров и поискам схемы подключения в нэте по мобиле.

За второй вечер выточили планшайбы и втулку для крепления абразивного диска на валу, установке выключателя и дополнительной розетке.

Двигатель асинхронный тип АВЕ-071-4С УХЛ4 50Hz 180W cos&0.90 1350об/мин

1Р10

220V 1.5А КПД60% S3

Конденсаторы: МБГО-1 1мкФ/600В * 4 штуки.

Фотографии с чёрным основанием относятся к первой изначальной версии. Далее пришлось пересобрать станок на другом основании, потому что предыдущая версия постояла в луже чуток и основание разбухло, да и для экономии места выкинули розетки, чтоб станочек поместился в шкаф. После фотографий два видеоролика по сборке.

ролик по сборке (нарезка фотографий с описанием)

ролик с ускоренной съёмкой сборки станка:

Схемы реверсирования двигателей

Здравствуйте дорогие читатели. Частенько в любительских самодельных устройствах используются различного рода двигатели. В зависимости от предназначения, двигатели в этих устройствах, согласно конструкторскому замыслу должны вращаться в обе стороны.

То есть схемы их включения должны предусматривать реверсирование. Самое простой реверс имеют двигатели постоянного тока с возбуждением от постоянных магнитов. Поменял концы проводов питания местами и все – движок вращается в другую сторону. Поэтому и схемы реверсирования для этих двигателей простые.

А как быть с другими двигателями? Вот об этом и поговорим.

Двигатель АВЕ – 071 – 4С

Эти двигатели однофазные, асинхронные применялись в стиральных машинах прошлого века и я думаю, что еще переживут и меня с вами.

Десятки лет они исправно вертели активатор, стирая белье и еще послужат нашим Самоделкиным. Двигатель имеет четыре вывода от двух обмоток.

Одна пусковая, имеющая активное сопротивление 20 ОМ и рабочая с сопротивлением по постоянному току 50 Ом. Схема включения показана на Рис.3.

Двигатель ДАО – ЦУ4

Этот двигун применялся, а может и применяется в стиральных машинах для вращения центрифуги. Для реверсирования этого двигателя придется разобрать выводную колодку и разъединить провода. Получим так же 4 конца от обмоток. Схема включения показана на Рис.4.

Выбор вводного автомата и пускателей

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных. При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

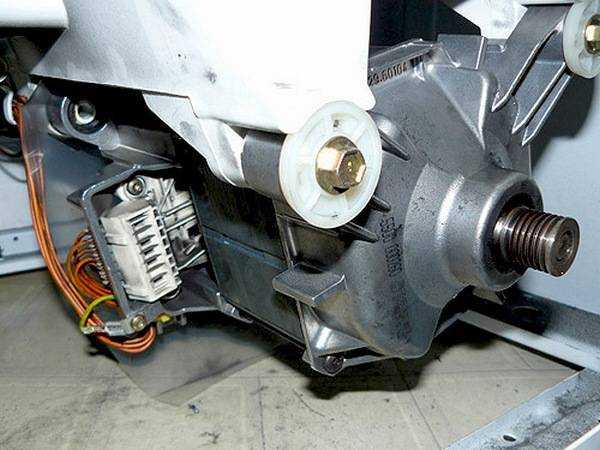

Плюсы асинхронных двигателей для стиральных машин

Электромотор, вращающий барабан, это сердце машинки для стирки. Приводом в самых первых вариантах машинок были ремни, вращающие емкость с бельем.

Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.

Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.

Защитные функции реле

В процессе работы холодильного агрегата могут возникнуть «нештатные» ситуации, причина которых может быть в неправильной работе компрессора. Часто это бывает из-за чрезмерной нагрузки на валу двигателя. Например, при заклинивании ротора. Сила тока через обмотку возрастает, но не настолько, чтобы сравнялась по значению с токами КЗ, и сработала автоматика распределительного щитка. Двигатель начинает перегреваться, и обмотка может просто «сгореть».

Чтобы избежать перегрева, и не ремонтировать холодильник путем замены компрессора, предусмотрена токовая защита. Её элементы могут позиционно находиться в одном корпусе с пускателем. И такие модели называют «пускозащитными реле».

Действие защитной части узла основано на свойствах биметаллической пластины. Благодаря разным коэффициентам теплового расширения, при прохождении через неё тока определенной величины, она нагревается и изгибается. Один конец пластины постоянной закреплен на контакте. Другой может перемещаться. В «холодном» состоянии он замыкает цепь, при нагревании — размыкает.

Схему можно усовершенствовать, если в цепь пускового конденсатора включить реле времени.

Если компрессор заработает, то неисправно пусковое реле.

Проверка термореле

Если ваш холодильник долго не отключается, постоянно работает или вовсе не включается, то в этом может быть виноват терморегулятор. Виновника необходимо демонтировать, а на оставшиеся контакты посадить перемычку. Если холодильник включился, то проверить сам термостат. Его помещают в емкость с холодной водой, а выходы прозванивают тестером или меряют сопротивление на выходе.

Прозвон контактов тестером

При отсутствии звукового сигнала либо при наличии сопротивления, термореле неисправно, его необходимо заменить.

Стиральные машины, со временем, выходят из строя или морально устаревают. Как правило, основой любой стиралки есть ее электродвигатель, который может найти свое применение и после разборки стиралки на запчасти.

Мощность таких двигателей, как правило не меньше 200 Вт, а порой и куда больше, скорость оборотов вала может доходить и до 11 000 оборотов в минуту что вполне может подойти для использование такого двигателя в хозяйственных или мелких промышленных нуждах.

Вот лишь несколько идей удачного применения электродвигателя от стиралки:

Точильный («наждачный») станок для заточки ножей и мелкого домашнего и садового инструмента.Двигатель устанавливают на прочном основание, а на вал закрепляют точильный камень или наждачный круг.

Вибростол для производства декоративной плитки, тротуарной плитки или других бетонных изделий где необходимо уплотнение раствора и удаление от туда воздушных пузырей. А возможно вы занимаетесь производством силиконовых форм, для этого также нужен вибростол.

Вибратор для усадки бетона. Самодельные конструкции которых полно в интернете, вполне могут быть реализованы с применением небольшого двигателя от стиральной машинки.

Бетономешалка. Вполне подойдет такой двигатель и для небольшой бетономешалки. После небольшой переделки, можно использовать и штатный бак от стиральной машинки.

Ручной строительный миксер. С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон.

Газонокосилка. Отличный вариант по мощности и габаритам для газонокосилки на колесах. Подойдет любая готовая платформа на 4-х колесах с закрепленным в центре двигателем с прямым приводом на «ножы» которые будут находится снизу. Высоту газона можно регулировать посадкой, например, поднимая или опуская колеса на шарнирах по отношению к основной платформе.

Мельница для измельчения травы и сена или зерна. Особенно актуально для фермеров и людей занимающихся разведением домашней птицы и другой живности. Также можно делать заготовки корма на зиму.

Подключение двигателя 220В от стиральной машины

Есть двигатель АЕР 16УХЛ4 220V

180W ГОСТ 16264.1-85 от стиральной машины типа Малютка (Кама-8М) из него выходят 4 провода на 2 отдельных обмотки, 1

2,4 ом активного сопротивления. В машинке подключалось без конденсатора (реле времени, тепловое реле, кнопка режимов береж./норм.). Все старые соединения были оборваны. Пробным подключением напрямую к 220В выяснил работоспособность (вращается, переключается направление вращения). Есть сомнения в длительной работоспособности такой простой схемы подключения.

Значения сопротивлений . смущают. маловато в омах.. а по длительности — ХЗ, пару точил делал.

180W ГОСТ 16264.1-85 от стиральной машины типа Малютка (Кама-8М)

Врать не буду, но я похожие движки перематывал — рабочая обмотка кажется 0,41, а пусковая, которая после запуска сразу отключается, — 0,14мм. Это относится к ЗВИ с тепловым реле. Не думаю, что на Малютке продвинулись дальше.

Так что надо чтобы вторая обмотка отключалась после запуска?

ві держали в руках провод 0.14 мм ?? У него допустимый ток 30 миллиампер ..

вот и конденсатор оборвали месте с соединениями..

2,4 ом активного сопротивления.

обмотку 1 — включить напрямую в 220в обмотку 2 — включить через бумажный конденсатор 4-6мкФ 600в тоже в 220в.

обычно такие машины служили в быту » до последнего издыхания», и выходили из строя по причине того, что изнашивалась втулка активатора, появлялся люфт, сальник начинал пропускать воду — она попадала на мотор и он выходил из строя.. Как говорил выше товарищ

прозвоните обмотки на корпус и между собой еще..Редко когда из отслужившей стиралки попадается рабочий двигатель..Все с «подмоченной репутацией» восновном..

О-о-о-о-о. Так вы хохол. Тогда с вами проще будет общаться. Дело в том, что обмоточный провод по диаметру определяеется .

а шо у кацапов провод 0.14мм больше ток держит ??

да шо віговорите ?? А ток в амперах меряют, а напряжение в вольтах, Не так ли ??

Так . Переходим в «Болталку». Поскольку с вами будет там общаться. Тем у меня там много .

Кстати, кто хочет и на электротемы поболтать, то просим туда!

у меня туда пропуска нету

Вы опять о своём! Машинка не сдохла, была вполне рабочая (разобрана по причине ненадобности), двигатель не заливало, обмотки между собой и корпусом не звонятся. Все запчасти были на месте, конденсатора не было. Переключением обмоток вращение меняется.

так включай тогда..

Схема электрическая принципиальная из инета. стиральной машины КАМА-8М. Электрооборудование стиральной машины КАМА-8М состоит из реле времени КТ (РВ-6), кнопочного переключателя SA (ПК-12-23-2 ОУ3; теплового реле КК (РТ-10), электродвигателя М (АВЕ-071-4С), конденсатора С (КБГ-МН-600 В-6 мкФ), сетевого шнура ХР (ШБВЛ-ВП2хО,75).

на фотке реле на первой картинке не хватает контактной группы, для того чтобы это все могло работать когда-то без конденсатора.. Я вам не верю..

у автора другой движок.. Стиралки раньше клепались — из чего бог послал.. АЕР16/180 Для привода активаторов применяют два типа двигателей: конденсаторные типов АД и КД и однофазные с пусковой обмоткой повышенного сопротивления типов ДБСМ, АЕР. у вашего мотора нужно отключать пусковую обмотку после запуска..Если то реле, что на фотке исправно — то им ( смотрите стрелку на крышке реле там есть стрелка ВЕРХ ( его нельзя переворачивать) Если реле неиправно — то кнопкой типа ПНВС.

Как работает электродвигатель?

Распространены эти электродвигатели достаточно широко на производстве и в быту, поскольку по эффективности они превосходят моторы, работающие от двухфазной сети.

На статоре находятся три обмотки с магнитопроводом внутри. Сам статор набирается из пластин, изготовленных из электротехнической стали. Расположены они под углом 120 градусов по отношению друг к другу и закреплены в пазах неподвижного статора. Конструкция ротора опирается на подшипники. Для вентиляции предусмотрена крыльчатка.

Видео: Электродвигатель

Из-за того, что между частотой, с которой вращается ротор и магнитное поле, существует задержка, т.е. первый как бы догоняет поле, но сделать этого не может из-за меньшей частоты вращения, его называют асинхронным электродвигателем. Принцип работы заключается в индуцировании токов ротором, создающим свое поле, которое, в свою очередь, взаимодействует со статорным магнитным полем, заставляя двигаться ротор.

В качестве регулятора скорости вращения электродвигателя использовать можно инвертор (регулятор-стабилизатор напряжения), который играть будет роль источника питания. Напряжение питания после регулятора изменяться будет в соответствие с частотой вращения.

Могут электродвигатели быть многоскоростными, т.е. предназначенные для механизмов, которым необходимо ступенчатое регулирование частоты вращения. В их маркировке присутствуют символы: АОЛ, АО2, 4А и др. Схема подключения есть в паспорте или приведена на клеммной коробке.

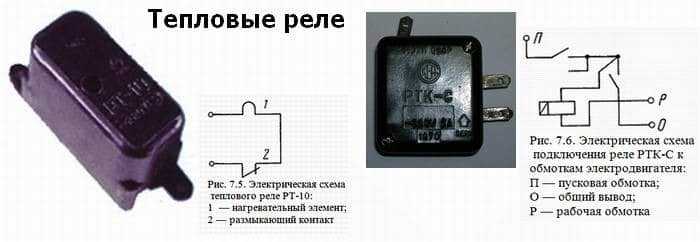

Термореле РТК-С.

В стиральных машинах применяются тепловые (защитные) реле РТ-10 и пускозащитные реле РТК-С, РТК-1, РТК-1-3, РТК-3-О и др. Тепловое реле типа РТ-10 с одним нормально замкнутым контактом служит для защиты от перегрузок электрических установок и однофазных электродвигателей переменного тока с номинальным напряжением до 220 В. Реле изготовляют на номинальные токи Iн тепловых эле¬ментов 1,2; 1,9; 2,5; 3,3 и 4,3 А. При Iн = 1,1 А реле не срабатывает в течение 30 мин; при Iн = 1,35 А реле срабатывает не более чем через 30 мин; при Iн = 2 А реле срабатывает за 18…60 с. Время самовозврата контактов в замкнутое состояние от 30 с до 10 мин. В реле встроен биметаллический термоэлемент с перекидной пружиной, которая обеспечивает мгновенное размыкание и замыкание контактов. Изоляция реле выдерживает испытательное напряжение 2000 В, приложенное в течение 1 мин. Реле устанавливают в вертикальном положении контакта¬ми вверх, питание подводится к верхнему зажиму. Реле предназначены для работы в закрытых помещениях при температуре окружающей среды от 0 до 70°С. Это довольно эффективна защита. Так что не пренебрегайте ею, а то себе будет дороже. Ну что еще, а пока все. Удачи всем. До свидания. К.В.Ю.

Радио 2004г. № 6 стр.42 Бурков В. «Как подключить двигатель на 127В к сети 220В».

Выводы и полезное видео по теме

Видео #1. Обзор принципа действия, типов и основных неисправностей пускозащитного реле:

Видео #2. Признаки поломок распространенного пускового реле РКТ. Подключение внешнего конденсатора для компенсации нестабильного напряжения:

Видео #3. Прозвон двигателя и реле. Ремонт катушки:

Несложная конструкция пускового реле позволяет самостоятельно находить неисправности и легко устранять их. Для этого не нужны глубокие знания в электрике или специальный инструмент.

Однако необходимо соблюдать пунктуальность, так как от качества проведенных работ зависит функциональность дорогостоящего оборудования.

Хотите рассказать о том, как подбирали пусковое реле для восстановления работоспособности холодильного агрегата? Располагаете полезными сведениями по теме статьи, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фотоснимки, задавайте вопросы.
