Схема подключения вентилятора радиатора

Проблемы с лопастями

Поскольку при изготовлении лопастей используется пластик, данная часть вентилятора очень восприимчива к внешним механическим воздействиям. В результате лопасти часто деформируются и ломаются, если за сетку попадают какие-либо посторонние предметы. В таком случае, чтобы починить вентилятор, владельцу нужно демонтировать защитную сетку. Задняя крышка может оставаться на своем месте. Ее снимать нет необходимости. Защитная сетка удерживается специальным зажимом в виде пластикового колпачка. Его легко повернуть одними руками. После того как будет скручен зажим и снята защитная сетка, отсоединяется специальная подкладка, фиксирующая лопасти. Данный этап работы можно выполнить без применения инструментов. Лопасти подлежат замене в том случае, если они очень сильно деформированы. Если же во время работы вентилятора наблюдается незначительное их трение о защитную решетку, то они без труда выравниваются руками. Как утверждают владельцы вентиляторов, пластиковые лопасти гнутся очень легко.

Как подключить электродвигатель вентилятора с 4 проводами

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Меня часто спрашивают о том, как можно отличить рабочую обмотку от пусковой в однофазных двигателях, когда на проводах отсутствует маркировка.

Каждый раз приходится подробно разъяснять, что и как. И вот сегодня я решил написать об этом целую статью.

В качестве примера возьму однофазный электродвигатель КД-25-У4, 220 (В), 1350 (об/мин.):

• КД — конденсаторный двигатель
• 25 — мощность 25 (Вт)
• У4 — климатическое исполнение

Вот его внешний вид.

Как видите, маркировка (цветовая и цифровая) на проводах отсутствует. На бирке двигателя можно увидеть, какую маркировку должны иметь провода:

• рабочая (С1-С2) — провода красного цвета
• пусковая (В1-В2) — провода синего цвета

В первую очередь я Вам покажу, как определить рабочую и пусковую обмотки однофазного двигателя, а затем соберу схему его включения. Но об этом будет следующая статья. Перед тем как приступить к чтению данной статьи рекомендую Вам прочитать: .

1. Сечение проводов

Визуально смотрим сечение проводников. Пара проводов, у которых сечение больше, относятся к рабочей обмотке. И наоборот. Провода, у которых сечение меньше, относятся к пусковой.

Затем берем щупы мультиметра и производим замер сопротивления между двух любых проводов.

Это мы нашли выводы одной обмотки. Теперь подключаем щупы мультиметра на оставшуюся пару проводов и измеряем вторую обмотку. Получилось 129 (Ом).

Делаем вывод: первая обмотка — пусковая, вторая — рабочая.

Чтобы в дальнейшем не запутаться в проводах при подключении двигателя, подготовим бирочки («кембрики») для маркировки. Обычно, в качестве бирок я использую, либо изоляционную трубку ПВХ, либо силиконовую трубку (Silicone Rubber) необходимого мне диаметра. В этом примере я применил силиконовую трубку диаметром 3 (мм).

По новым ГОСТам обмотки однофазного двигателя обозначаются следующим образом:

У двигателя КД-25-У4, взятого в пример, цифровая маркировка выполнена еще по-старому:

Одеваю бирки на провода. Вот что получилось.

Для справки: Многие ошибаются, когда говорят, что вращение двигателя можно изменить путем перестановки сетевой вилки (смены полюсов питающего напряжения). Это не правильно. Чтобы изменить направление вращения, нужно поменять местами концы пусковой или рабочей обмоток. Только так.

Мы рассмотрели случай, когда в клеммник однофазного двигателя выведено 4 провода. А бывает и так, что в клеммник выведено всего 3 провода.

В этом случае рабочая и пусковая обмотки соединяются не в клеммнике электродвигателя, а внутри его корпуса.

Все делаем аналогично. Производим замер сопротивления между каждыми проводами. Мысленно обозначим их, как 1, 2 и 3.

Вот, что у меня получилось:

Отсюда делаем следующий вывод:

• (1-2) — пусковая обмотка
• (2-3) — рабочая обмотка
• (1-3) — пусковая и рабочая обмотки соединены последовательно (301 + 129 = 431 Ом)

Для справки: при таком соединении обмоток реверс однофазного двигателя тоже возможен. Если очень хочется, то можно вскрыть корпус двигателя, найти место соединения пусковой и рабочей обмоток, разъединить это соединение и вывести в клеммник уже 4 провода, как в первом случае. Но если у Вас однофазный двигатель является конденсаторным, как в моем случае с КД-25, то его .

Электрическая схема вентилятора

Электрическая схема вентилятора состоит из двух частей – электродвигателя с пусковым конденсатором и блоком включения и регулировки скорости вращения лопастей.

Электродвигатель представляет собой металлический корпус (статор) в котором закреплены и соединены по приведенной схеме обмотки из медного провода. В корпусе в подшипниках скольжения также закреплен ротор, который реагируя на появление при прохождении через обмотки статора электромагнитного поля, вращается.

Подавая с помощью взаимосвязанных между собой переключателей S1, S2 и S3 питающее напряжение на обмотки L1, L2 или L3 можно регулировать скорость воздушного потока. Обмотка электродвигателя L4 и закрепленный на корпусе двигателя конденсатор, С1 служат для запуска двигателя.

Если обмотка L4 или конденсатор С1 будет в обрыве, то двигатель при включении в автоматическом режиме не запуститься. Но если провернуть крыльчатку рукой по часовой стрелке, то лопасти начнут вращаться. Таким способом можно определить неисправность этой цепочки.

В некоторых моделях вентиляторов для защиты обмоток от перегрева при неисправности устанавливается термопредохранитель (на схеме обозначен St°) на температуру срабатывания около 125°С.

Термопредохранитель при нагреве свыше расчетной температуры разрывает цепь и питающее напряжение не поступает на обмотки двигателя. Это предотвращает их перегорание в случае заклинивания ротора при выработке смазки. Термопредохранитель обычно устанавливают на торце обмоток статора.

Термопредохранители бывают двух видов — одноразовые и самовосстанавливающиеся. Последние при нагреве свыше указанной на их корпусе температуры разрывают цепь, а когда остынут, то опять замыкают. Это позволяет избежать необходимость их замены в случае заклинивания ротора.

Распиновка кулера: подключение 3 pin и 4 pin вентилятора

У каждого дома скопилось немало компьютерных вентиляторов: кулеров от процессора, видеокарты и блоков питания ПК. Их можно поставить на замену сгоревшим, а можно подключить к блоку питания напрямую. Применений этому может быть масса: в качестве обдува в жаркую погоду, проветривание рабочее место от дыма при пайке, в электронных игрушках и так далее.

Вентиляторы обычно имеют стандартные размеры, из которых на сегодняшний день наиболее популярными являются 80 мм и 120 мм кулеры. Подключение их также стандартизировано, поэтому всё что вам нужно знать — это распиновку 2, 3 и 4 контактного разъёма.

На современных системных платах на базе шестого или седьмого поколения процессоров intel, как правило, распаяны только 4 pin разъёмы, а 3 pin уже уходят в прошлое, так что мы увидим их только в старых поколениях кулеров и вентиляторов. Что касается места их установки — на БП, видеоадапторе или процессоре, это не имеет никакого значения так как подключение стандартное и главное здесь цоколёвка разъёма.

Распиновка проводов кулера 4 pin

Здесь скорость вращения можно не только считывать, но и изменять. Это делается при помощи импульса от материнской платы. Он способен в режиме реального времени возвращать информацию на тахогенератор (3-х штырьковый на это неспособен, так как датчик и контроллер сидят на одной ветке питания).

Распиновка разъёма кулера 3 pin

Наиболее распространённый тип вентилятора — 3 пин. Кроме минуса и 12 вольтового провода здесь появляется третий, «тахо»-проводок. Он садится напрямую на ножку датчика.

• Черный провод — земля (Ground/-12В);
• Красный провод — плюс (+12В);
• Желтый провод — обороты (RPM).

Распиновка проводов кулера 2 pin

Простейший кулер с двумя проводами. Наиболее частая цветность: чёрный и красный. Чёрный — рабочий «минус» платы, красный — питание 12 В.

Здесь катушки создают магнитной поле, которое заставляет ротор крутиться внутри магнитного поля, создаваемого магнитом, а датчик Холла оценивает вращение (положение) ротора.

Как подключить 3-pin кулер к 4-pin

Для подключения 3-pin кулера к 4-pin разъему на материнской плате для возможности программной регулировки оборотов служит вот такая схема:

Полезное:  Распиновка диагностического разъема авто кабелей Автоком

При прямом подключении 3-х проводного вентилятора к 4-х контактному разъёму на материнке вентилятор будет всегда вращаться, потому как у материнской платы не будет возможности управления 3 pin вентилятором и регулировки числа оборотов кулера.

Подключение кулера к БП или батарейке

Для подключения к блоку питания используйте штатные разъёмы, если же нужно изменить число оборотов (скорость) — нужно просто уменьшить подаваемое на кулер напряжение, причём делается это очень просто — переставлением проводков на гнезде:

Так можно подключить любой вентилятор и чем меньше напряжение — тем меньше скорость, соответственно тише его работа. Если компьютер не особо греется, но очень шумит — можете воспользоваться таким методом.

Для запитки его от батарей или аккумуляторов просто подайте плюс на красный, а минус на чёрный провод кулера. Вращаться он начинает уже от 3-х вольт, максимум скорости будет где-то на 15-ти. Больше напряжение увеличивать нельзя — сгорят обмотки мотора от перегрева. Потребляемый ток будет примерно 50-100 миллиампер.

Устройство и ремонт кулера ПК

Для того чтобы разобрать вентилятор, нужно снять наклеенный шильдик со стороны проводов, открыв доступ к резиновой заглушке, которую и извлекаем.

Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом (нож канцелярский, часовая отвёртка с плоским шлицем и т.п.) и снимаем с вала.

Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу.

Затем почистите отверстие под ось и капните туда немного машинного масла, соберите обратно, поставьте заглушку (чтоб пыль не забивалась) и пользуйтесь уже гораздо более тихим вентилятором дальше.

У всех таких вентиляторов бесколлекторный механизм вращения: это надёжность, экономичность, бесшумность и возможность регулировки оборотов.

У современных кулеров разъёмы имеют гораздо меньший размер, где первый контакт пронумерован и является «минусом», второй «плюсом», третий передаёт данные о текущей скорости вращения крыльчатки, а четвёртый управляет скоростью вращения.

НАЖМИТЕ ТУТ И ОТКРОЙТЕ

Проверка работоспособности

Как проверить работоспособность двигателя путем визуального осмотра?

Ниже перечислены дефекты, которые сигнализируют о возможных проблемах с двигателем, их причиной могла стать неправильная эксплуатация или перегрузка:

1. Сломанная опора или монтажные щели.
2. В середине мотора потемнела краска (указывает на перегревание).
3. Через щели в корпусе внутрь устройства втянуты сторонние вещества.

Чтобы проверить работоспособность двигателя, следует включить его сначала на 1 минуту, а затем дать поработать около 15 минут.

Если после этого двигатель окажется горячим, то:

1. Возможно, подшипники загрязнились, зажались или просто износились.
2. Причина может быть в слишком высокой емкости конденсатора.

Отключите конденсатор, и запустите мотор вручную: если он перестанет нагреваться – необходимо уменьшить конденсаторную емкость.

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

• один с рабочей обмотки — рабочий;
• с пусковой обмотки;
• общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

• Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

• рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
• пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Делаем 2-скорости вентилятора охлаждения на ВАЗ

Данное решение позволяет избавиться от частых включений вентилятора охлаждения, нет просадок напряжения (хотя у меня их и не было за счет хорошего генератора и автоматического РН на 14.5В), не падает ХХ при включении вентилятора. Да и нет вибрации по кузову с родным 4х лопасным вентилятором. Штатная работа вентилятора охлаждения осталась на месте.

Вентилятор охлаждения теперь включается на половину мощности при температуре в 92 градуса, а максимальная скорость будет при достижении 96 градусов.

Получилось вот что:

Для этого понадобились такие компоненты как:

1… Тройник под датчик охлаждения с газели, стоимостью 150 рублей. Попилен женой болгарина и завальцован молотком с обработкой напильником. 2… ДТОЖ от классики 92/87 градусов. Рублей 100. 3… 2 хомута под патрубок. Какой размер — хз. Просто под данный патрубок и все… 4… Реле 4х контактное на 70 А + разъем. Стоимостью 160 рублей с фишкой. 5… Предохранитель на 30 А выносной. Я поставил в цепь питания на 30 контакт реле. 6… Обжимные фишки + обжимка (можно и узкими пассатижами) и термоусадка были. 7… Разные провода 4 метра. 8… Фишки мама/папа на вентилятор, ибо я не хотел резать изоляцию. Разъединяется “родная” фишка вентилятора, наша купленная соединяется между собой, плюсовой контакт изолируется, а минусовой используется для подключения к нему сигнала от реле. 9… Сопротивление с классической печки на 1,5 Ом. Можно и 2-2,5 Ом сопротивление поставить, но я не смог в своем городе найти сопротивление с печки УАЗика. Так что довольствуемся тем что есть. На вентилятор подается 6,6 В по тестеру.

Режется нижний патрубок радиатора в случае если Ваш радиатор нового образца без заглушки под ДТОЖ. Тройник ставить так, чтобы контакты датчика стояли под 90 градусов, а не как у меня на фото(я чуть упустил данный момент, корпус печки немного не садится как надо). Но это уже при замене ОЖ будет поправлено. Если же у Вас радиатор старого образца, либо Лузаровский универсальный, то патрубок резать не надо. На данных радиаторах имеется заглушка под ДТОЖ.

87… контакт скручиваем либо припаиваем к черному проводу вентилятора(ориентируйтесь по проводам от самого вентилятора, а не по центральной проводке, ибо цвета могут отличаться. Еще как вариант — прозвонить мультитестером). “Плюс” на вентилятор у нас постоянный на него подается, а вот управляется массовым сигналом(может отличаться по годам выпуска судя из комментариев). 86… контакт можно подключить напрямую к “плюсовой” клеме АКБ. Обмотка реле на себя напряжение не тянет. 85… контакт реле подключаем в разрыв через датчик температуры охлаждающей жидкости(ДТОЖ). Датчик в нашем случае выполняет роль автоматической кнопки. 30… контакт подключаем напрямую к минусовой клеме АКБ через предохранитель, потом подключаем резистор сопротивления и потом в реле.

Сам резистор сопротивления был притянут к корпусу вентилятор охлаждения обычным хомутом. Резистор крепить в районе потока воздуха от вентилятора для его охлаждения. Греется во время работы хорошо.

В общем все… Вентилятор за весь вечер активных покатушек и пробок ни разу не включился на полную. Все на автомате, нет скачков и просадок оборотов на ХХ. Мне нравится. Вентилятор продолжает кратковременно работать даже после выключения зажигания.

Так же в данную схему без проблем можно добавить кнопку принудительного включения вентилятора — обязательно использовать реле, управляющий плюс катушки реле (85 контакт например) брать от главного реле из салона, управляющий минус (86 контакт) через кнопку включения вентилятора, на 30 и 87 контакты подключить контакты ДТОЖ. Все это нужно для того, чтобы вентилятор выключался при выключении зажигания и исключалась возможность постоянной работы вентилятора в случае забывчивости водителя. Хотя ИМХО — лишняя эта кнопка при таком решении.

Ну и к слову — данную схему можно использовать и для карбовых авто. Просто нужно датчика, один “зубильный” для радиатора, а второй “классический” для тройника (хотя можно и наоборот). Ну это если не получится найти 2х режимный датчик включения вентилятора от ино.

P/S.. Ставили другу аналогично на ВАЗ 2115, 2006 г.в. — по схеме пришлось поменять полярность подачи напряжения на вентилятор. У него управляется не “минусом”, а “плюсом”.

Описание датчика включения вентилятора

ДТОЖ и датчик включения вентилятора — это два разных регулятора. ДТОЖ дает ЭБУ показания температуры, а ЭБУ включает вентилятор сам. Второй регулятор, как правило, идет силовой, замыкает контакты на определенной температуре — включает реле вентилятора и находится в основном на радиаторе, так как ДТОЖ находится на двигателе.

Более подробно о том, как устроен датчик вентилятора, какие у него функции, как диагностировать это устройство – чуть ниже.

Предназначение и функции

Датчик включения вентилятора радиатора улучшает свойства системы охлаждения, включая вспомогательный поток воздуха без вмешательства водителя извне. Чтобы совершить эти манипуляции, в корпусе устройства установлен специальный элемент, реагирующий на перепады температуры жидкости.

Если выражаться обычным языком, можно сделать вывод, что определитель, включающий вентилятор охлаждения, это самый настоящий выключатель. Он срабатывает при длительном повышении температуры, когда пластина выгибается, а затем замыкаются контакты, подавая ток в цепь питания вентилятора.

Принцип работы и место расположения

Он, как было сказано, расположен внизу радиатора и включается, когда температура достигает определенной точки.

Происходит это следующим образом:

1. Пластина, которая находится в нижней части устройства, начинает при повышении температуры видоизменяться.
2. Изгибаясь, она оказывает давление на специальный поршень, который движется вперед и при движении замыкает контакты: и подвижные, и неподвижные.
3. Если антифриз будет оставаться холодным, пластина не будет нагреваться, и в итоге контакты не замкнутся, провоцируя включение вентилятора.

Каждая машина индивидуальна и ее температура тоже, поэтому нет никаких конкретных показателей, при которых срабатывает устройство. Различие также присутствует в скорости вращения: существуют двухскоростные и односкоростные. Двухскоростной вариант включения более редкий, но он тоже встречается. Он отличается тем, что при достижении пика температуры замыкается пара контактов, а прокруты вентилятора совершают небольшие обороты.

Он нередко может выйти из неисправности в автомобиле отечественного происхождения. Если такое случилось, если вы заметили, что в системе произошла неисправность, нужно немедленно загнать машину в гараж и сменить устройство. Где находится датчик включения вентилятора, можно также узнать из видео от автора Avto-Blogger.ru.

Как подключить канальный вентилятор

Здравствуйте, уважаемые посетители сайта D-Electric.ru. В статье»подключение вентилятора» я уже рассказывал о способах подключения вытяжных вентиляторов, при этом упустил такой немаловажный вопрос, как подключение двухскоростных канальных вентиляторов. Об этом,собственно, и пойдет сегодня речь.

Установка канального вентилятора

Пример установки канального вентилятора

Как Вы видите, монтаж канального вентилятора существенно отличается от установки обычного,настенного — это уже целая система, которая, к тому же, устанавливается за подвесным потолком. Дороже, но, как уверяют специалисты, эффективнее. Про «тонкости» монтажа таких систем мне сказать, в общем-то, нечего — тут лучше обратиться к профессионалам. Поэтому перейдем сразу к подключению.

Подключение канальных вентиляторов

Канальные вентиляторы могут быть односкоростными или двухскоростными. Что касается первых, то их схема подключения совсем не отличается от схемы подключения настенных вытяжных вентиляторов. А вот с двухскоростными немного посложнее. Для них необходимо установить отдельный выключатель, а точнее переключатель скоростей.

Схема подключения переключателя скоростей

Идея в следующем: к соответствующим клеммам двухскоростного вентилятора подключаются земля(PE), ноль и два фазных провода Lа и Lв. При этом ноль и земля нигде «не разрываются» и имеют постоянный контакт с клеммами вентилятора, а фаза, в зависимости от требуемой скорости вращения вентилятора, подается или на клемму Lа, или на Lв. Подавать «питание» на Lа и Lв одновременно нельзя — сгорит вентилятор.

На данном вентиляторе нет заземляющего контакта , поэтому для подключения использовался трехжильный кабель.

Вот, в общем-то и все. Иногда, правда, бывают стуации, когда в с/у уже есть кабель для подключения вытяжного вентилятора, но подключен он вместе с освещением или через отдельную клавишу выключателя, а протянуть свою линию для переключателя скоростей или «перекрутить» разветвительную коробку не представляется возможным. В таких случаях придется пожертвовать одной скоростью двухскоростного вентилятора и подключить его как обычный, настенный, т.е задействовать клеммы PE(земля), N(ноль), La(или Lb) (фаза), таким образом превратив его в односкоростной.

Схема подключения напольного ветилятора

Упрощенная схема ветродуя выглядит следующим образом.

Типичные схемы большинства недорогих 3-х скоростных напольных вентиляторов примерно вот такие:

Нажатие каждой кнопки сопровождается замыканием своей контактной группы.

При этом другая контактная группа в этот момент размыкается.

Иногда эти контакты подгорают или не доходят до своей пластины. Тогда у вас пропадает какая-либо из скоростей.

Проверяется это все элементарно китайским мультиметром, в режиме прозвонки цепи.

Если у вас оборвется самый первый проводок или не будет контакта на нем, то мотор вентилятора просто не запустится. Поэтому при полностью неработающем вентиляторе, проверяйте в первую очередь его.

Если конечно перед этим вы убедились, что исправна сама вилка и шнур питания от нее. Это также вызванивается тестером.

Один конец щупов ставите на штырь вилки, а другим прикасаетесь к контактной площадке на кнопке «0». При исправности, должно быть нулевое сопротивление.

Далее можно проверить таким же образом провода на всех скоростях. Контактный щуп на вилку — другой щуп на отходящий провод от соответствующей кнопки скорости к двигателю.

Если везде по нулям, значит переключатель и провода у вас рабочие.

Далее проверяете второй контакт на вилке и тот проводок, который напрямую уходит мимо выключателя на движок. Убедитесь, что здесь шнур у вас тоже целый.

Только после этого можно переходить к проверке обмоток самого двигателя.

Электрическая схема кондиционера

В современных помещениях уже длительное время с помощью кондиционеров создаются наиболее комфортные климатические условия.

В жаркую погоду температура понижается до нужного значения, а в холодное время в помещении создается теплый микроклимат. Электрическая схема кондиционера применяется в различных типах и моделях.

Они устанавливаются на стенах, на полу и под потолком. Благодаря современному дизайну, кондиционеры органично вписываются в интерьер любого помещения.

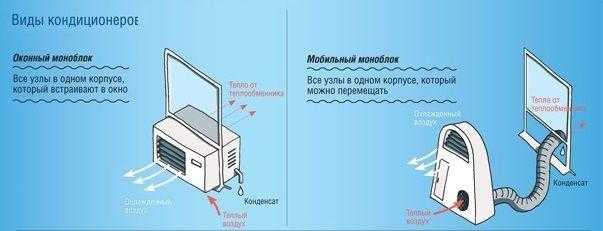

Основные типы кондиционеров

Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.

Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость. Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.

Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона.

Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.

Общая схема кондиционера

В каждом конденсаторе присутствуют основные элементы, выполняющие определенные функции. Внутри внешнего блока расположен конденсатор, превращающий газообразный хладагент в жидкую форму. Другим важным элементом является дроссель или терморегулирующий вентиль. С его помощью происходит снижение давления хладагента при подходе к испарителю.

Сам испаритель изготовлен в виде радиатора, установленного во внутреннем блоке. Во время снижения давления именно здесь осуществляется переход хладагента из жидкой в газообразную форму. С помощью компрессора хладагент сжимается и циркулирует по кругу. Вентиляторы создают потоки воздуха, необходимые для обдува испарителя и конденсатора. Соединение всех основных элементов выполняется с помощью медных трубок. В результате, образуется замкнутый контур, по которому происходит циркуляция хладагента.

Принципиальная схема сенсорного выключателя

Электрооборудование кондиционера

Все основные элементы систем кондиционирования не могут работать сами по себе. Всю работу обеспечивает электрическая схема кондиционера. Общая схема включает в себя несколько основных частей. Подключение межблочного кабеля к внутреннему блоку осуществляется при помощи клеммной колодки Terminal.

В самой колодке имеется несколько клемм. N является электрической нейтралью, №2 подает питание с платы управления на компрессор, №3 обеспечивает работу вентилятора на первой скорости, а №4 – на второй скорости. Пятая клемма подает питание к приводу 4-х ходового клапана при переходе в режим обогрева.

В самом компрессоре существует три вывода: C, R и S, обозначающие соответственно, общий вывод обмоток, рабочую обмотку и стартовую обмотку двигателя компрессора для сдвига фаз. Кроме того,в схему включена защита от перегрузок и перегрева, а также клеммы для подключения вентилятора, конденсатора, электромагнитного клапана и других элементов.
