Замена маслосъёмных колпачков ваз 2107

Несмотря на то, что ВАЗовская классика не сложна по конструкции, все же есть ряд операций, которые занимают уйму времени, но обойтись без них нельзя. Мастера на автосервисе быстрее не сделают, а платить деньги за несложную работу, которую можно выполнить самостоятельно не всегда хочется. Особенно, когда возникает острая необходимость, и эксплуатировать автомобиль практически невозможно.

Почему дымит мотор

Повышенное содержание дыма в выхлопных газах уже само по себе говорит о неполадках в газораспределительном механизме или цилиндро-поршневой группе. Точно определить источник дыма может помочь его цвет. В холодное время года за дым можно принять обычный пар, но повышенный расход масла и падение мощности четко направляют нас именно к этим механизмам.

Цвет дыма и его причина

Не нужно быть художником с тонким чувством цвета, чтобы отличить черную копоть от белой или сизой. Если автомобиль дымит черным дымом, и он не дизельный, то с полной уверенностью можно говорить о том, что мотор работает на богатой смеси.

В камеру сгорания попадает слишком много бензина и слишком мало воздуха, независимо от того, карбюраторный двигатель, или инжекторный. Несгоревший бензин догорает уже в выхлопной трубе, оседая на ее стенках и выходит наружу в виде черной копоти, насыщенной вредными продуктами горения. Этот вопрос мы рассмотрим не сегодня, поскольку замена маслосъемных колпачков ваз 2107 — наша сегодняшняя тема.

Если дым белый, молочно-белый или желтоватый, то стоит обратить внимание на уровень антифриза в расширительном бачке. Если он ниже нормы — плохо дело

Прогорела прокладка блока цилиндров, и охлаждающая жидкость попадает в камеру сгорания, и вместе с отработанными газами выбрасывается наружу в виде клубов пара.

Если дым сизого цвета, и интенсивность его возрастает при увеличении нагрузки на двигатель — дело в маслосъемных кольцах, но чаще всего — в износе маслосъемных колпачков. Они расположены в головке блока цилиндров и не снимают с штоков клапанов лишнее масло, давая ему проникнуть в камеру сгорания. Их заменой мы и займемся.

Подготовительные работы

Сама по себе замена маслосъемных колпачков на ВАЗовской классике, ВАЗ 2107 в том числе — операция несложная, но она требует разборки ГБЦ почти полностью. Независимо от того, будем ли мы снимать головку, разбирать ее нужно еще на автомобиле. Демонтаж головки блока цилиндров при замене сальников клапанов необязателен, поэтому, если нет необходимости, мы не станем усложнять себе работу, а поменяем сальники прямо на двигателе. Для этого нам понадобятся несколько съемников и набор инструментов:

съемник для запрессовки и демонтажа колпачков;
съемник для рассухаривания клапанных пружин;
пруток из мягкого металла;
длинногубцы;
стандартный набор ключей;
пинцет.

Демонтаж маслосъемных колпачков

Для того, чтобы добраться до сальников клапанов, нам нужно будет разобрать практически всю ГБЦ и механизм газораспределения. Первым делом снимаем воздушный фильтр вместе с корпусом, крышку клапанного механизма. После этого выставляем коленвал двигателя по меткам ВМТ, метка на приводной шестерне ГРМ тоже должна совпасть с приливом на корпусе распредвала.

Снимаем приводную шестерню, подвязав ее проволокой к кузову автомобиля, чтобы она не провалилась в картер вместе с цепью. Теперь можно приступать к демонтажу корпуса распредвала.
После этого мы получаем доступ к клапанам, и нам открывается такая картина.
Если мы выставили коленвал правильно, то поршень первого цилиндра должен быть в верхней мертвой точке. Выкручиваем свечи, вставляем в свечное отверстие прут из мягкого металла для того, чтобы удержать клапан от падения, когда мы распряжем пружины.
Устанавливаем съемник напротив того клапана, который будем рассухаривать и фиксируем его на шпильке, как показано на фото.

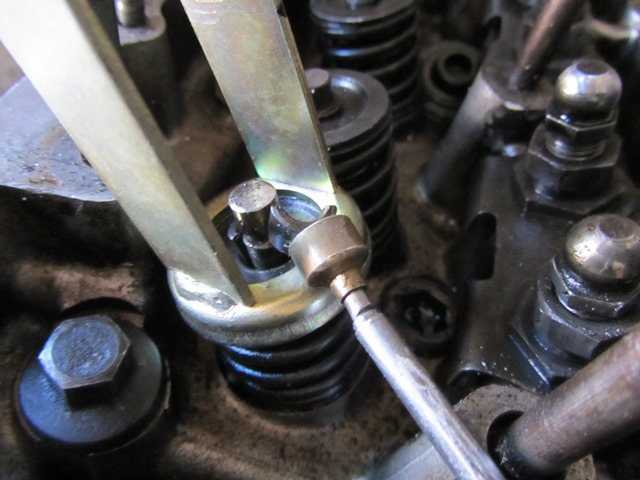

Сжимаем съемником пружины до тех пор, пока сухари свободно не снимутся со штока клапана.

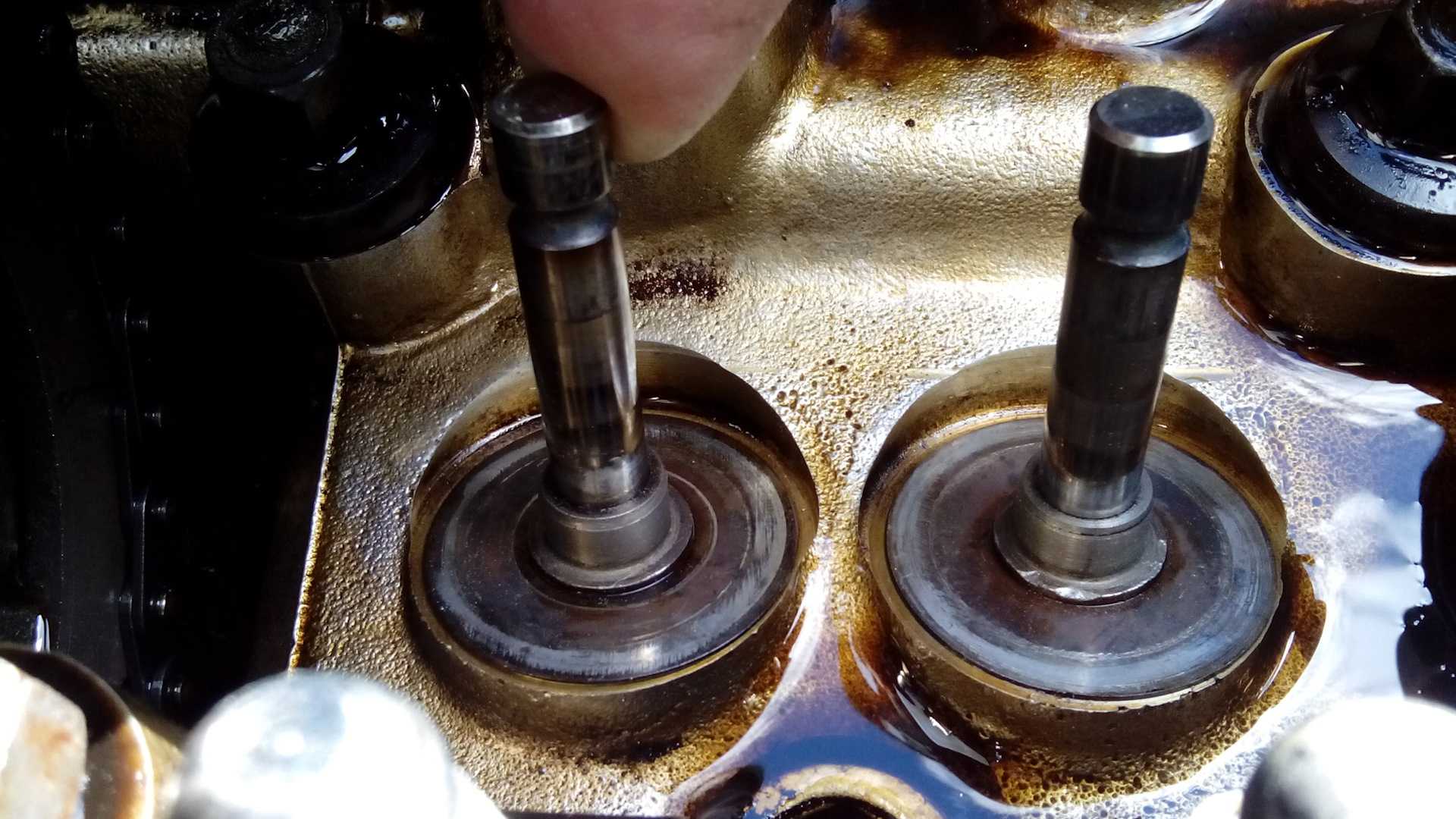

Снимаем пружины и упорные шайбы, получаем доступ к сальникам клапанов, которые снимаем при помощи отвертки.

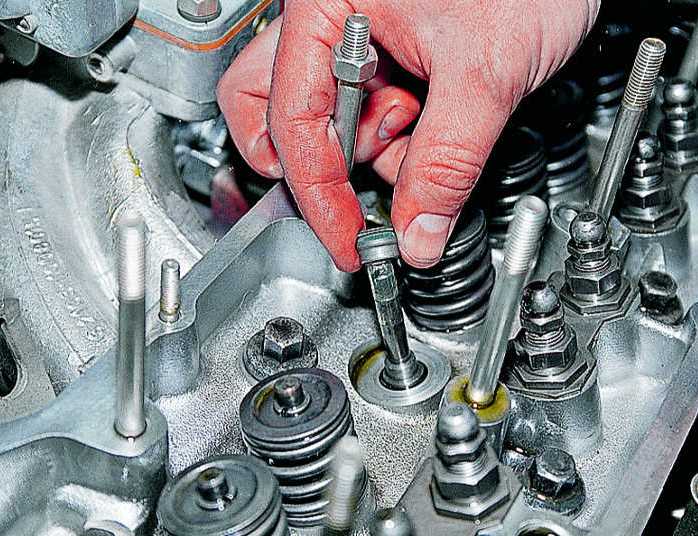

Берем новый сальник, промазываем свежим маслом шток клапана и рабочую поверхность колпачка, затем запрессовываем его оправкой на место.
Точно так же поступаем с остальными колпачками, на других цилиндрах мотора, после чего все собирается в обратном порядке.

Сама по себе работа несложная, но однообразная. Зато теперь — никакого дыма, и новые сальники прослужат до следующего ремонта. Удачной работы!

Замена маслосъемных колпачков

Заменить маслосъемные колпачки можно, не снимая головку с блока цилиндров.

Вам потребуются: оловянный пруток диаметром около 8 мм (например, припой), пинцет, отвертка, оправка для напрессовки колпачков, съемники маслосъемных колпачков и клапанных пружин.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите крышку головки блока (см. «Замена прокладки крышки головки блока» в подразделе «Замена деталей уплотнения двигателя»).

3. Снимите зубчатый шкив с распределительного вала (см. «Замена прокладки головки блока цилиндров» в подразделе «Замена деталей уплотнения двигателя»).

4. Отверните две гайки 1 крепления «массовых» проводов и снимите наконечники проводов со шпилек. Затем отверните две гайки 2 и болт 3 крепления задней крышки головки блока

Обратите внимание: под головкой болта установлено уплотнительное кольцо. Снимите заднюю крышку с головки блока

5. Отверните равномерно четыре гайки крепления переднего 1 и шесть гаек крепления заднего 2 корпусов подшипников распределительного вала и снимите шайбы. Затем снимите оба корпуса.


6. Если шпонка в пазу распределительного вала сидит неплотно, выньте ее, чтобы не потерять.	7. Снимите распределительный вал с головки блока.

8. Снимите сальник с распределительного вала.

9. Проверните коленчатый вал так, чтобы поршень, соответствующий заменяемым колпачкам, находился в верхней мертвой точке. Вывернув свечу, вставьте оловянный пруток через отверстие для свечи между поршнем и клапаном (чтобы клапан не провалился вниз).


10. Установите приспособление для сжатия пружин клапанов в соответствии с фото, используя гайку без зубчатого буртика. Сожмите приспособлением пружины клапана.	11. Выньте с помощью пинцета два сухаря. Затем снимите приспособление.


12. Выньте верхнюю тарелку пружин, внутреннюю и наружную пружины клапана.	13. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.


14. Для этого установите цангу приспособления для снятия маслосъемных колпачков на колпачок…	15. …и резко ударьте бойком по втулке приспособления. Затем также резко ударьте по бойку ручки приспособления…

16. …спрессовав тем самым колпачок с втулки. Выньте колпачок из цанги приспособления. При отсутствии приспособления для снятия колпачков снимите их пассатижами. В этом случае усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов.

17. Перед установкой новых маслосъемных колпачков рекомендуется снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах.

18. Смажьте маслосъемный колпачок моторным маслом и вставьте в оправку.

Осторожно запрессуйте колпачок до упора в нижнюю тарелку.

20. Установите на колпачок пружину, если ее снимали. Аналогичным образом замените остальные маслосъемные колпачки.

21. Установите пружины и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они установились в проточки стержня клапана. Выньте из отверстия под свечу оловянный пруток. После установки сухарей ударьте молотком через металлический стержень по торцам клапанов, чтобы сухари сели на место.


22. Смажьте моторным маслом опоры распределительного вала в головке блока и регулировочные шайбы толкателей.	23. Установите распределительный вал в опоры головки блока так, чтобы кулачки 1-го цилиндра были направлены в сторону от толкателей клапанов.


24. Смажьте моторным маслом шейки и кулачки распределительного вала.	25. Нанесите герметик на головку блока в зоне крайних опор распределительного вала.

26. Установите корпуса подшипников распределительного вала, наденьте на шпильки шайбы и заверните гайки их крепления в два этапа в указанном порядке:

– затяните гайки до соприкосновения корпусов подшипников с поверхностью головки блока, при этом следите, чтобы…

27. …направляющие втулки вошли в отверстия корпусов подшипников;

– окончательно затяните гайки в указанной последовательности.

28. Установите сальник распределительного вала (см. «Замена сальника распределительного вала» в подразделе «Замена деталей уплотнения двигателя»).

29. Проверьте зазоры в приводе клапанов и при необходимости отрегулируйте их (см. «Регулировка зазоров в приводе клапанов»). Далее установите все детали, соедините шланги и провода в порядке, обратном снятию.

Восстановление эластичности маслосьемных колпачков

Инфо Размягчить их конечно наверное можно ,но мое ИМХО им тогда сразу прийдет трындец!

Нету � 11.05.2006 07:52 #4 афтор жжот!

Единственная ошибка — не исправлять своих прошлых ошибок… 11.05.2006 08:25 #5 до 0,5 литра на тысячу -колпачки. если больше то гготовся к замене колец.размягчать колпачки — глупость. vista zzv50 99г. На собственном опыте убедился, они работают, ну хотя бы ваз-2105 пробег 150000 вскрыли движок (по дури думал пора ремонт делать) после замеров потребовалось только заменить кольца кольца и всё.

Рекомендуем прочесть: База гу фмс россии

Тазик так и ушёл к другому владельцу. При этом ни разу маслосъёмные не менялись ни на одной из машин, масло двигатели не жрали.

Масло Shell Full Synthetic на всех машинах теперь и на 308.Остальное всё бредни про не работающие присадки. Чтобы узнать надо самому по пробовать а не писать чужие мненияи и бредни!

mich67МодераторВозраст: 50Зарегистрирован:

Полезные советы

Существуют присадки для восстановления сальников. Когда у вас возникнет соблазн воспользоваться одной из них вместо того, чтобы поменять колпачки вспомните о том, что чудес в работе ДВС и естественном износе не бывает. Эти присадки размягчают отвердевшую резину и якобы должны восстанавливать качества сальников. Опыт же, показывает что присадки эти либо никак не действуют на резину, или же размягчают ее слишком сильно и от этого размер рабочей кромки увеличивается, а расход масла после применения присадки значительно возрастает. Так что лучше подумайте, как поменять маслосъемные колпачки. Сколько вам это будет стоить – зависит от типа ДВС. Но вы точно будете уверены в том, что колпачки выполняют свою функцию. Присадки, увы, такого эффекта вам гарантировать не смогут. Такие присадки пробовать на своем авто не стоит.
Если вы не нашли устройство с цанговым зажимом для снятия колпачков, но это вас не остановило. Помните, что посадочная ступенька под колпачок имеет толщину стенки чуть более миллиметра и очень хрупкая, и при попытке снять колпачок пассатижами ломают эту часть направляющей клапана очень часто, а ремонт, который необходим после этого (замена направляющий, фрезеровка седла и притирка клапана) стоит гораздо дороже замены колпачков и соответствующих приспособлений.

Маслосъемные колпачки выполняют важную функцию в механизме газораспределения (ГРМ) автомобиля, они удаляют лишнее масло со штоков клапанов при их движении и не допускают попадания посторонних веществ в камеру сгорания

При износе маслосъемных колпачков очень важно своевременно их заменить, чтобы избежать повышенного расхода масла и нагара на деталях и механизмах авто. Не имеющие опыта ремонта автовладельцы узнают из этой статьи, как произвести замену колпачков, не снимая головку блока цилиндров

Замена маслосъемных колпачков

Чтобы ремонт прошел качественно, мастер должен придерживаться следующих рекомендаций:

Чтобы снять изношенные колпачки, потребуется специальный инструмент. Благодаря этому шанс сломать находящиеся рядом детали снижается;
Когда производится замена сальников, впускные и выпускные отверстия двигателя оказываются открытыми. Чтобы туда не попал мусор, их нужно аккуратно закрыть чистой ветошью;
Чтобы новый маслосъемный колпачок не повредить во время установки, его следует смазать моторным маслом;
Не стоит приобретать дешевые элементы, так как для их изготовления может использоваться менее надежный материал;
Моторы старого поколения можно оснащать сальниками нового образца. Однако в случае с современными моторами необходимо использовать исключительно новые колпачки. Аналоги старого образца устанавливать не стоит.

Если работа выполняется впервые, то лучше ее проводить в присутствии понимающего все тонкости процедуры мастера. Так шанс сделать что-то неправильно минимизируется.

Замена маслосъемных колпачков без снятия головки

Решение о замене сальников при обнаружении признаков неисправности – отличный шаг. Иногда водители пытаются решить проблему без «хирургического вмешательства», используя различные присадки и добавки, предположительно за счет смягчения резины и продления срока службы сальников штока клапана. Такое решение принимать не стоит: присадки либо не влияют на материал сальников, либо слишком их размягчают, в результате чего износ резины только увеличивается.

Замена сальников без снятия головки – процесс сложный, поэтому стоит потратить много времени и выполнять все действия очень аккуратно. Как поменять сальники клапана? Алгоритм работы достаточно громоздкий, но все эти операции необходимо выполнять последовательно и очень скрупулезно:

1. Прежде всего, нужно дождаться, пока двигатель остынет и все его элементы перейдут в «дежурный режим». После этого можно приступать к работе.

2. Первым делом снимите крышку ГРМ. Действовать нужно аккуратно, чтобы не повредилась прокладка (подбирать крышку отверткой категорически не стоит).

3. Далее необходимо установить оба вала (коленчатый и распредвал) по меткам. Детали следует разметить, чтобы не запутаться при сборке двигателя, а еще лучше отмечать все ваши действия. При снятии распредвала необходимо ослабить его трансмиссию. Снятый распредвал рекомендуется осмотреть на предмет степени износа – это поможет сэкономить время и силы при дальнейшей эксплуатации автомобиля.

Что делать, если двигатель не работает: действия и причины.

В чем причины большого расхода топлива? В нашей статье вы найдете ответ на этот непростой вопрос.

4. Следующим шагом будет сушить клапаны. Для этого следует использовать специальное приспособление. Раздвижной кронштейн должен быть закреплен на монтажной шпильке станины, а другой конец устанавливается с кольцом непосредственно на пластину пружины клапана. Нажав на рычаг, нужно одновременно пинцетом вынуть сухарики из тарелки. Впоследствии подъемники можно снимать.

5. Учитывая то, что 1 и 4 поршни находятся в наивысшей точке, замену сальников лучше всего начинать с них. Это связано с необходимостью опоры для сушки клапанов – поршни ее обеспечат.

6. После высыхания необходимо снять пружины и пластину. Далее нужно взять съемник суппорта и закрепить его на колпачке. Перенося груз на тягу, необходимо ударить по верхнему упору, затем надежно и без потерь сняв колпачок. От проведения этой операции плоскогубцами стоит воздержаться – дело в том, что посадочная пластина капота очень легко ломается, и даже небольшое сжимающее усилие может нанести ей непоправимый ущерб, устранение которого обойдется гораздо дороже, чем покупка инструмент с плоскогубцами.

7. После снятия сальников стоит одновременно проверить шток и его направляющую. Мотивация к этим действиям такая же, как и при проверке распредвала – пользуясь случаем, стоит получить от ремонта максимальную пользу.

8. Теперь, когда все вышеперечисленные шаги выполнены, можно устанавливать новые уплотнения штока клапана. Для этого нужно снять с них пружины и вставить сальники в шпиндель, предварительно капнув масло на шток.

9. Дополнительно сальники устанавливаются на место с помощью оправки. Для надежного захвата слегка постучите по патрону молотком. После установки на заглушки нужно установить пружину.

10. Следующим шагом является последовательность действий, противоположная той, что использовалась при анализе: все элементы устанавливаются и просушиваются. После того, как эти операции будут выполнены необходимое количество раз, замену уплотнений штока клапана можно считать завершенной. Осталось только установить все элементы на свои места и настроить каждую систему.

Замена маслосъемных колпачков без снятия головки

Решение о замене сальников при обнаружении признаков неисправности – это очень правильный шаг

. Иногда водители пытаются решить проблему без «хирургического» вмешательства, используя различные присадки и добавки, якобы размягчающие резину и продлевающие срок службы маслосъемных колпачков. Такое решение принимать не стоит: присадки или не оказывают никакого влияния на материал сальников, или же размягчают их слишком сильно, вследствие чего износ каучука только увеличивается.

Замена сальников без снятия головки – процесс сложный, поэтому стоит уделить ему много времени, а все действия выполнять очень внимательно. Как менять маслосъемные колпачки? Алгоритм работы достаточно громоздкий, но все эти операции необходимо осуществлять последовательно и очень скрупулезно:

1. В первую очередь нужно дождаться, пока двигатель остынет, и все его элементы перейдут в «ждущий режим». После этого можно приступать к работе.

2. Первый шаг – снятие крышки ГРМ. Действовать нужно аккуратно, чтобы не повредилась прокладка (ковырять крышку отверткой точно не стоит).

3. Далее нужно выставить оба вала (коленчатый и распределительный) по меткам. Детали стоит маркировать, чтобы не перепутать при сборке двигателя, а еще лучше все свои действия записывать. При снятии распредвала нужно ослабить его привод. Снятый распредвал желательно осмотреть на степень износа – это поможет сэкономить время и силы при дальнейшей эксплуатации автомобиля.

Что делать, если двигатель пошел в разнос: действия и причины.

В чем причины большого расхода топлива? В нашей статье вы найдете ответ на этот непростой вопрос.

4. Следующий этап – рассухаривание клапанов. Для этого стоит воспользоваться специальным приспособлением. Кронштейн расухаривателя нужно зафиксировать на шпильке крепления постели, а другой его конец устанавливается кольцом прямо на тарелку пружины клапана. Нажимая рычаг, необходимо в это же время при помощи пинцета вытащить сухари из тарелки. После этого можно извлекать толкатели клапанов.

5. Учитывая тот факт, что 1 и 4 поршни находятся в верхней точке, начать замену сальников лучше именно с них. Это связано с необходимостью опоры для рассухаривания клапанов – поршни обеспечат ее.

6. Закончив с рассухариванием, необходимо извлечь пружины и тарелку. Далее нужно взять цанговый съемник и закрепить его на колпачке. Сдвигая грузик вверх по штоку съемника, нужно нанести удар по верхнему упору, таким образом надежно и без потерь снимая колпачок. Стоит воздержаться от выполнения этой операции при помощи пассатижей – дело в том, что посадочная площадка для колпачка очень легко ломается, и даже легкое сжимающее усилие может нанести ей непоправимый ущерб, устранение которого обойдется намного дороже, чем приобретение инструмента с цанговым зажимом.

7. После извлечения сальников стоит заодно проверить шток и его направляющую. Мотивация этих действий такая же, что и при проверке распредвала – пользуясь случаем, стоит выжать из ремонта максимум пользы.

8. Теперь, когда все предыдущие шаги выполнены, можно устанавливать новые маслосъемные колпачки. Для этого с них нужно снять пружинки и вставить сальники в оправку, предварительно капнув масла на шток.

9. Далее сальники при помощи оправки устанавливаются на свое место. Для надежной посадки стоит легонько постучать молотком по оправке. После установки на колпачки нужно установки пружинки.

10. Следующий этап представляет собой последовательность действий, обратную той, которая использовалась при разборе: устанавливаются и засухариваются все элементы. Проделав эти операции необходимое количество раз, замену маслосъемных колпачков можно считать законченной. Остается только установить все элементы на свои места и отрегулировать каждую систему.

Как заменить маслосъемные колпачки без снятия головки блока цилиндров

Если проблема с износом маслосъемных колпачков была своевременно обнаружена водителем, он может заменить их, не снимая головку блока цилиндра. В ситуации, когда решение проблемы было затянуто, потребуется демонтировать детали, чтобы убрать нагар с поршней и клапанов.

В зависимости от модели автомобиля и двигателя, процесс замены маслосъемных колпачков будет различаться. Но можно выделить несколько основных этапов, общих для всех машин:

Перед тем как приступать к замене маслосъемных колпачков, нужно дать двигателю автомобиля полностью остыть;
Далее снимается крышка газораспределительного механизма;
Делаются метки на коленчатом и распределительном валах, после чего ослабляется привод и снимается распределительный вал;
Демонтируются толкающие пружины клапана – «рассухариваются»;
Используя пассатижи или цангу, необходимо снять изношенный маслосъемный колпачок со штока клапана;
Маслом смазать шток клапана и внутреннюю поверхность новых колпачков, предварительно сняв с них пружину;
Установить в оправу сальник и насадить на шток, а далее запрессовать до упора слабыми ударами;
Пружины надеть на колпачки и засухарить клапана в обратном порядке.

Если имеется вероятность, что неисправны маслосъемные колпачки были продолжительное время, потребуется снять головку блока цилиндров и провести полноценную замену, с очисткой элементов мотора от нагара.

Признаки износа

Поясним, зачем нужны колпачки. Их предназначение – не пропускать излишек моторного масла. Они должны плотно прилегать к клапану и пропускать только малую часть масла, необходимую для смазки. Изготавливают из специальной резины, которая не боится высоких температур.

Со временем, маслосъемный колпачок начинает разрушаться, резина стареет, теряет эластичность и отслаивается от основания. Он начинает пропускать масло. Следовательно, растет потребление масла двигателя. Как правило, на отечественных автомобилях интервал замены составляет 80 000 километров пробега. Для современных моторов этот период может быть увеличен в 2-3 раза из-за применения современных материалов и хорошего моторного масла. Эти условия актуальны, если только не будет перегрева двигателя или масляного голодания.

У двигателя машины повышенный масляный аппетит? Мотор расходует больше 1 литра на 1000 километров? Появился синий дым из выхлопной трубы? Это первые признаки износа маслосъемных колпачков. Конечно, о капитальном ремонте можно не думать, если не снизились динамические характеристики и не вырос расход топлива.

Видео инструкция

Вдаваться в порядок замены колпачков двигателя не будем. Подробную операцию можете найти в техническом руководстве по ремонту. К тому же, там всё объясняется доступно, тщательно и с картинками. Для примера видео, где показан процесс замены – самый легкий способ.

Советы и нюансы

Для выполнения работ потребуется специальный инструмент – приспособление «рассухаривания» клапанов. Без него выполнить данную работу не получиться. В интернете можно найти чертежи и изготовить самостоятельно. Проще – купить готовый инструмент в авто магазине.

Большая опасность замены колпачков подстерегает при попытке «рассухаривания» клапанов. Для этой цели имеется специальное приспособление, один конец которого крепиться неподвижно, а другой – давит на тарелку, при этом сжимая пружину возврата клапана. После следует снять «сухари» с клапана. Лучше это сделать магнитной отверткой или длинными щипцами. Будьте осторожны, если потеряете «сухарь», то процесс обратной сборки будет невозможным. На практике эти маленькие «сухари» могут вылететь в неизвестном направлении, и потом найти их трудно.

Также, нужно закрыть все отверстия на двигателе поролоном, чтобы туда не попал «сухарь» или грязь. При установке нового колпачка, не забудьте его предварительно смазать маслом двигателя.

Установка маслосъемных колпачков:

Устанавливаем опорную шайбу пружин (если она была снята).
Наносим чистое моторное масло на рабочую кромку нового колпачка и стержень клапана.
Надеваем на стержень клапана специальную пластмассовую оправку (как правило, входит в комплект новых колпачков) так, чтобы она закрыла проточки на стержне.
Надеваем колпачок на стержень клапана. При отсутствии оправки колпачок следует надевать очень аккуратно, чтобы не порезать его об острые кромки проточек. Перед установкой с колпачка можно снять пружинку.
Легкими ударами молотка по оправке, напрессовываем колпачок на втулку клапана. Для напрессовки колпачка можно использовать торцовый ключ с глубокой двенадцатигранной головкой на 11 мм или шестигранной головкой на 12 мм.
Снимаем пластмассовую оправку.
Устанавливаем пружины, тарелку пружины и сухари в последовательности, обратной снятию.
Аналогично меняем маслосъемные колпачки остальных клапанов первого и четвертого цилиндров (их поршни находятся в положении ВМТ), после чего поворачиваем коленчатый вал двигателя на 180° и заменяем колпачки клапанов второго и третьего цилиндров.
Устанавливаем детали в последовательности обратной снятию, после чего регулируем натяжение ремня привода ГРМ.
