Регулировка клапанов на ваз 2106, как регулировать тепловой зазор

Регулировка клапанов на ВАЗ 2103

Поскольку работа двигателя основана на постоянном сгорании в цилиндрах топливно-воздушной смеси, цилиндропоршневая группа довольно сильно нагревается, что приводит к расширению металла.

Если бы таковой зазор отсутствовал, работа двигателя была бы некорректной либо вовсе невозможной из-за нарушения фаз газораспределения.

Регулировка теплового зазора клапанов выполняется между кулачком распредвала и специальным рычагом

Когда и для чего производится регулировка

Регулировка клапанов является одним из важных мероприятий при обслуживании двигателя на автомобилях семейства ВАЗ. Прежде всего, необходимость в проведении такого процесса связана с конструкцией клапанного механизма. В ходе работы узла образуется выработка на соприкасающихся поверхностях рычага, торце клапана и кулачках распредвала, что сказывается на увеличении зазора. В силу того, что конструкция механизма является довольно простой, регулировку без особого труда можно выполнить своими силами.

Необходимость в выставлении правильного зазора возникает в следующих ситуациях:

при ремонте механизма ГРМ;
доносится шум из области ГБЦ;
пробег после последней регулировки составляет более 15 тыс. км.;
снизилась мощность мотора;
увеличился расход топлива.

После ремонтных работ с механизмом ГРМ в обязательном порядке выполняют регулировку клапанов

Снижение динамики может быть связано также с карбюратором

Если регулировка этого узла не дала никаких результатов, следующее на что нужно обратить внимание — это именно клапана

Инструменты для регулировки

Регулировка теплового зазора осуществляется при помощи материалов и инструментов, который должен быть в арсенале каждого владельца «классики»:

набор торцевых и рожковых ключей (обязательно наличие рожковых ключей на «13» и «17»);
щуп для замера зазора;
отвёртки;
ветошь.

Отдельно следует сосредоточиться на щупе, поскольку обычный плоский инструмент для этой процедуры не пойдёт. Понадобится широкий щуп толщиной 0,15 мм.

Чтобы отрегулировать тепловой зазор понадобится специальный широкий щуп толщиной 0,15 мм

Регулировка клапанов ВАЗ-2107, ВАЗ-2106, ВАЗ-2101

Добрый день дорогие друзья. Сегодня мы вам расскажем как самостоятельно максимально точно произвести регулировку клапанов на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101, да и на любом другом классическом двигателе.

Поскольку рокера, клапана имеют свойство изнашиваться, обычным щупом на уже побегавшем двигателе идеально настроить клапана ну никак не получится, все равно будет погрешность, причем в зависимости от выработки тех или иных деталей головки двигателя данная погрешность может быть достаточной большой.

Дабы избежать проблем, мы используем для регулировки клапанов микрометр. Он идеально подходит для данной задачи, позволяет отрегулировать маскимально точно клапана в независимости от степени изношенности деталей двигателя.

Итак, у нас есть рейка для регулировки с индикатором (микрометром) и остывший двигатель (регулировка клапанов производится на ХОЛОДНОМ двигателе). Отмечу, что я бы рекомендовал перед регулировкой клапанов сверить все метки ГРМ и произвести натяжку цепи.

Итак, поехали, для начала снимаем с авто «кастлюлю» карбюратора, сдергиваем с нее шланг сапуна и убираем в сторону, затем отцепляем привод педали газа, затем откручиваем и снимаем клапаную крышку двигателя.

Так же рекомендуем перед регулировкой снять крышку с распределителя зажигания — будет намного удобнее. Вот как выглядит наш двигатель после всех этих процедур:

Еще в качестве рекомендации посоветуем выкрутить свечи — без них двигатель прокручивать будет гораздо легче. Проворачиваем двигатель, специальным ключом за маховик до совмещения меток на звездочке распредвала с меткой на корпусе подшипников, как на фото ниже:
Одновременно с этим должны совпасть метки на шкиве коленвала и на двигателе.

Что бы было удобнее регулировать клапана, берем яркий маркер и ставим метки на звездочке распредвала через каждые 90 градусов относительно заводской метки. Лучше сделать это с лицевой стороны звезды распредвала.

В принципе по этому мануалу можно регулировать как щупом так и рейкой, но в данной статье мы опишем именно вариант с рейкой, он более точный.
Ну чтож, берем рейку и прикручиваем ее на крепление постели распредвала:

Обратите внимание вот на какой момент, если до упора закрутить все три винта рейки, то она будет болтаться. Поэтому сначала закручиваем крайние винты до упора а потом начинаем откручивать средний болт до тех пор пока он не зафиксирует рейку в неподвижном состоянии

Затем надеваем на рейку индикатор:

И ставим его лапкой на краешек кулачка регулируемого клапана, как на фото ниже:
Далее цепляем специальным захватом кулачок и тянем его вверх, показания прибора должны измениться на 52 деления:

Если показания отличаются в ту или иную сторону, то клапан подлежит регулировке. Для этого берем крепкий ключик на 17 и ослабляем контргайку, как на фото ниже.

А затем регулируем зазор клапана ключиком на 13 в большую или меньшую сторону в зависимости от показаний микрометра.

Проверяем правильность регулировки снова по микрометру и если все правильно, то затягиваем обратно контрагайку, придерживая при этом болт ключом на 13. После того как обтянули клапан, повторно проверяем зазор, дело в том что из за затяжки стопорной гайки он может слегка уменьшиться, и нужно приноровиться брать зазор слегка с запасом.

При регулироке щупом все несколько проще — просовываем щуп в зазор (сам щуп видно на втором фото он вставлен в зазор первого клапана). Щуп должен ходить с легким защемлением

Кстати особое внимание следует уделить качеству щупа. Теперь немного подробнее распишем про порядок регулировки клапанов

В положении когда у нас совмещены метки на распредвале и шкиве коленвала регулируем 6 и 8 клапаны. После регулировки проворачиваем двигатель. Коленвал у нас провернется на 180 градусов, а распредвал и бегунок распределителя зажигания всего лишь на 90, вот для контроля этого мы и наносили ранее метки маркером.

Провернув распредвал на 90 градусов (коленвал проворачивается при этом на 180) регулируем 4 и 7 клапаны

Проворачиваем еще на 90 градусов (получается распредвал на 180 коленвал на 360) и регулируем 1 и 3 клапаны. Делаем еще один поворот на 90 градусов ( распредвал в общем провернулся на 270 коленвал на 540) и регулируем 2 и 5 клапана. По окончании процедуры регулировки можно еще раз прокрутить все по кргу дабы проверить правильность регулировки.

Ну вот вы и научились самостоятельно регулировать клапана на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101 да и в принципе на любом классическом двигателе (кроме роторного)

Регулировка зазоров

Подготовительные работы перед проведением регулировки сводятся к демонтажу всех элементов двигателя для получения доступа к клапанному механизму (крышку ГБЦ необходимо тоже снять). Регулировку нужно проводить на остывшем двигателе. Также перед началом работы необходимо снять клемму с АКБ. Как только все будет готово, можно приступать. Ниже приведена пошаговая инструкция регулировки клапанов ВАЗ 2101-07. Итак, приступим!

Регулировка клапанов двигателя

Шаг 1. Поднимите капот и демонтируйте клапанную крышку.

Снятие крышки клапанного механизма

Шаг 2. Установите рейку с индикатором. Регулировка с ее помощью будет более эффективной при сравнении со щупами.

Установка рейки с индикатором

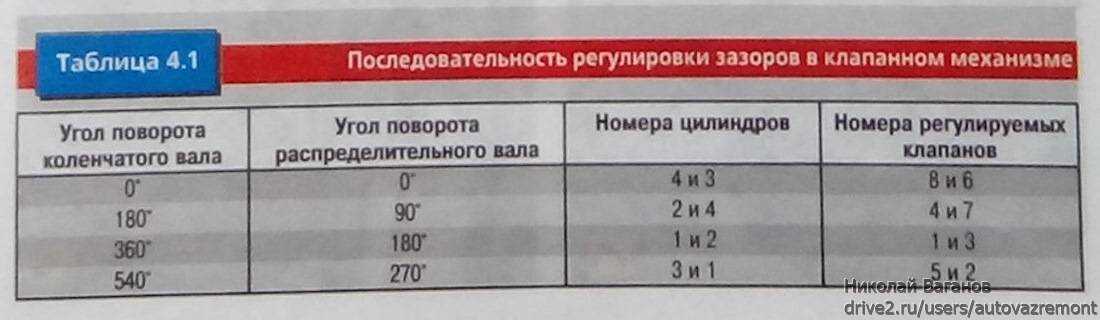

Шаг 3. Заводская регулировка производится в 4 приема, через каждые 180° по коленчатому валу. Так как распредвал вращается медленнее коленвала, то он за это время совершает лишь один оборот.

Регулировка клапанов через каждые 180° по коленвалу

Шаг 4. Сделайте метки на звездочке распредвала каждые 90°. Начинать регулировку следует с нулевого положения. В таком положении регулируются зазоры на 6 и 8 клапане.

Метки на звездочке распредвала

Шаг 5. Произведите замер реального зазора. В идеале зазор должен составлять 0,14 м или 48 единиц по индикатору (при температуре двигателя 7,5°C).

Замер реального зазора 6 клапана

Шаг 6. Увеличьте зазор до необходимых 48 единиц при помощи гаечного ключа. Если зазор был больше нормы, тогда уменьшите его таким же способом.

Увеличение зазора до необходимых 48 единиц

Шаг 7. После настройки произведите замер величины зазора повторно. Сильно давить на вилку не нужно. Достаточно резким движением равномерно поднять рокер до касания с распредвалом.

Повторный замер величины зазора

Шаг 8

Затяните контргайку, обращая внимание на показания индикатора

Затягивание контргайки

Шаг 9. Все те же операции проведите и на 8 клапане. При необходимости увеличьте или уменьшите зазор до получения 48 делений.

Регулировка зазора 8 клапана

Шаг 10. Поверните коленвал на 180°, что соответствует повороту распредвала на 90°.

Проворачивание коленвала на 180°

Шаг 11. В таком положении отрегулируйте 4 и 7 клапан

Какой из них регулировать первым – неважно. Главное отрегулировать оба клапана и желательно одинаково. Процесс регулировки идентичен

Процесс регулировки идентичен.

Регулировка 4 и 7 клапана

Шаг 12. После затяжки контргайки и контроля зазора проверните коленвал в положение 360°.

Проворачивание коленвала в положение 360°

Шаг 13. В данном положении коленвала настройте тепловые зазоры 1 и 3 клапана абсолютно так же, как и предыдущие.

Регулировка тепловых зазоров 1 и 3 клапана

Шаг 14. Затяните контргайки регулировочных болтов и проведите контрольный замер зазоров.

Контрольный замер теплового зазора

Шаг 15. Поверните коленвал до положения в 540°. При этом распредвал повернется еще на 90°.

Проворачивание коленвала до положения в 540°

Шаг 16. Приступите к регулировке 2 и 5 клапана. Как и было ранее, последовательность настройки этих двух клапанов не имеет значения.

Регулировка зазоров 2 и 5 клапана

Шаг 17

Когда все клапана будут отрегулированы, обратите внимание на рокера. Все они должны находиться примерно на одном уровне. Это обеспечит одинаковые фазы открытия и закрытия клапанов

Это обеспечит одинаковые фазы открытия и закрытия клапанов.

Рокера расположены примерно на одном уровне

Шаг 18. После настройки не забудьте снять саму рейку с двигателя.

Снятие рейки с двигателя

Шаг 19. Установите новую прокладку клапанной крышки. Ее желательно каждый раз использовать новую. Деталь стоит небольших денег, а двигатель при этом не будет заляпан маслом.

Установка прокладки клапанной крышки

Шаг 20. После сборки запустите двигатель для оценки работы клапанного механизма. После прогревания проверьте двигатель на наличие посторонних звуков. На этом с регулировкой зазоров клапанов покончено.

Запуск двигателя после настройки зазоров клапанов

Порядок выполнения работы

Четвертый цилиндр у нас в ВМТ, регулируем тепловые зазоры в 6-м и 8-м выпускных клапанах. 6-й клапан относится к 3-му цилиндру.

Теперь в работу вступает широкий щуп до 0,15 мм. Его нужно вставить так, как показано на фото.

Не маловажным является усилие проникновения щупа. Здесь многие допускают ошибку, что приводит к не правильному результату.

Щуп должен заходить между распредвалом и рокером с определенным усилием, что указывает на правильную регулировку клапанов.

В этом и заключается отличие между опытным мастером, который чувствует нужное усилие, и новичком, который может ошибиться.

Если щуп проходит свободно или не проходит совсем, то значит нужно это исправить, до нормы 0,15 мм.

Для этого с помощью ключа на 17 ослабляется гайка, как показано на фото ниже.

С помощью рожкового ключа на 13, в зависимости от ситуации, путем его вращения в нужную сторону, выставляется правильный зазор.

Контр гайкой фиксируется выставленный показатель регулировки, но затем делается контрольная его проверка, так как при затягивании контр гайки зазор может сбиться.

Убедившись, что все нормально, переходим к 6-му клапану. Все действия повторяются.

Когда зазоры клапанов № 6,8 отрегулированы, приступаем к регулировки зазоров клапанов № 4 и 7, № 1 и 3, № 5 и 2.

Для получения верного результата необходимо проворачивать коленвал на определенный градус, смотрите рисунок ниже.

Так как крышка трамблера снята, то Вы можете заметить, что его бегунок проворачивается. Этот момент тоже можно использовать для правильной регулировки клапанов.

После поворота бегунка на каждый 90 градусов проводится регулировка следующей пары клапанов.

Для удобства можно сделать метки на корпусе через каждые ? оборота бегунка.

После регулировки 5 и 2 клапанов можно считать, что работы закончены, осталось только вернуть все на свои штатные места и проверить работу двигателя.

Заведите машину, посмотрите, как работает двигатель на холостых оборотах, затем нужно проехать пару километров и сравнить приемистость мотора с той, которая была до проведения работ.

Также читайте по каким причинам на двигателях ВАЗ гнет клапана.

Как самому изготовить приспособления

Пользоваться специальным приспособлением удобно, так как нет необходимости его держать руками, оно удерживает пружины сжатыми при помощи болта. Если нет такого приспособления, можно изготовить его своими руками. Для этого достаточно иметь два стальных квадратных прутка 10х10 мм, длиной 300 мм. Их нужно скрепить в трех точках, по концам и посередине, таким образом, чтобы между ними, на подобии рельсов, оставался промежуток 12 мм, тогда цена будет значительно дешевле. Итак:

Крепить можно любым способом; болтами, хомутами, сваркой, в местах крепления между прутками нужно поместить металлические пластинки толщиной 12 мм., которые и обеспечат необходимый зазор между прутами.
В зазор будет входить шток клапана при отжиме пружин. Для установки клапанов, вместо оправки, можно использовать стальную трубку длиной 120 мм, с внутренним диаметром 14 мм, и медную шайбу с отверстием, подобранным по ободу колпачка.

Предварительная подготовка

Перед началом работ желательно посмотреть видео, замена маслосъемных колпачков ВАЗ 2106, однозначно нужно тщательно вытереть поверхность верхней части блока и крышку головки. Для удобства нужно снять корпус воздушного фильтра. Карбюратор закрыть пленкой или тканью от попадания грязи за время работы. Выкрутить свечи, снять крышку с прокладкой.

Установить четвертый цилиндр в верхнюю мертвую точки при такте сжатия. Для этого коленчатый вал вращается до положения, при котором впускной и выпускной клапана четвертого цилиндра, остаются в закрытом состоянии до и после прохождения поршнем ВМТ. Это определяется по зазору клапана с коромыслом.
Положение поршня определяется замером любым стержнем через свечное отверстие. Проверить совпадение меток на звездочке и корпусе.

Отверткой разогнуть стопорную шайбу, накидным ключом17 мм. освободить, но не откручивать, гайку крепления звездочки к распределительному валу.
Накидным ключом13 ммоткрутить на два оборота колпачковую гайку фиксации натяжного устройства.
Максимально освободить цепь.
Открутить полностью гайку, аккуратно снять звездочку с оси распределительного вала.
Чтобы цепь не упала со звездочки, нужно ее обвязать проволокой и вместе со звездочкой подвесить на краю блока цилиндров.

Последовательность разборки

Открутить девять гаек, удерживающих корпус распределительного вала, и снять его вместе с валом.
Отверткой приподнять прижимную пружину, с небольшим усилием вытащить нажимной рычаг, пружину выдвинуть из-под стопора и выбрать наружу.
Через свечное отверстие между днищем поршня и клапаном плотно вставляется мягкая проволока, чтобы клапан не падал при отжимании пружин. Чем выше будет часть штока, в которую вставляются фиксирующие сухарики, тем меньше нужно будет отжимать пружины для их установки.

На ближайшую к клапану шпильку крепления корпуса распределительного вала, как на фото накручивается гайка, за которую захватом цепляется специальный съемник или конец самодельного приспособления. Оно с двух сторон охватывает шпильку, упирается в нижнюю плоскость гайки и ложится на верхнюю тарелку пружин.
Шток клапана с сухариками пропускаются между прутками приспособления.

Отжимание пружин и снятие пинцетом сухариков

Нажимаем на рычаг, пружины сжимаются, тарелка с сухариками уходит вниз, сухарики попадают в зону более узкой части штока, и получают возможность выйти из отверстия тарелки. Нужно пинцетом или плоскогубцами их выбрать.

Приспособление освобождается и последовательно снимаются:

тарелка;
наружная пружина;
внутренняя пружина;
нижняя шайба внутренней пружины;
шайба наружной пружины.

Чтобы снять нижние шайбы, нужно их поддеть отверткой.

Плоскогубцами захватывается колпачок, покачивая, поднимается по штоку клапана.
Затем устанавливается новый маслосъемный колпачок, и клапан собирается в обратной последовательности.
Последовательно разбираются и собираются с новыми колпачками клапана четвертого и первого цилиндров.
После этого, придерживая звездочку, поворачивается коленчатый вал до перехода в ВМТ поршней второго и третьего цилиндров. Последовательно на их клапанах производятся аналогичные работы. Можно считать, замена масляных колпачков на ВАЗ 2106 произведена.

Зазор клапанов и регулировочные шайбы

На моторах, которые предполагают регулировку зазора при помощи специальных регулировочных шайб, выставить тепловые зазоры проще. Стандартные допуски на таких ДВС до трех раз больше. Например, на моделях ВАЗ с регулировочными шайбами для впускных клапанов рекомендуемым является зазор 0.2-0.25 мм, для выпускных этот показатель составляет 0.3-04 мм.

Получается, если щуп 0.15 мм не проходит в зазор между шайбой и распределительным валом или же щуп 0.25 мм. свободно проходит в зазор, тогда требуется регулировка впускных клапанов. Что касается группы выпускных, тогда проверка одинакова, только следует ориентироваться на значения 0.3 и 0.4 мм.

Теперь перейдем к регулировкам. На моделях ВАЗ процедура выполняется при помощи специнструмента, который крепится посредством стандартных гаек и шайб на шпильках крепления крышки ГБЦ. Далее вал проворачивается до того момента, пока кулачок регулируемого клапана не будет «смотреть» вверх. Затем необходимо удалить моторное масло, которое будет находиться возле толкателя. Для этого подойдет обычный шприц. Удаление масла позволит облегчить процесс выставления толкателя, а также станет удобнее доставать шайбу.

Далее понадобиться повернуть толкатель таким образом, чтобы открылся вырез прямоугольной формы. Для этого можно использовать шило, также подойдет отвертка. После этого следует нажать на рычаг специнструмента, после чего толкатель «утопится». Благодаря данному действию станет возможным установить между бортом и распределительным валом стопор. Теперь остается поддеть шайбу при помощи все того же шила или отвертки. Окончательно извлечь шайбу можно пинцетом.

Обратите внимание, во время проведения данной процедуры следует соблюдать осторожность. Дело в том, что если фиксатор толкателя соскочит, тогда существует большой риск получить травму конечностей. По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом

По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.

Теперь нужно подобрать новые шайбы по толщине или оценить состояние старых. Новые шайбы маркируются на внешней поверхности. Для начала следует измерить снятую шайбу при помощи микрометра. Если износ в пределах нормы, тогда можно оставить элемент и перейти к другим клапанам. Сильный износ регулировочной шайбы потребует замены детали, которая подбирается из имеющихся новых шайб с учетом требуемой толщины на основе проведенных ранее измерений снятого элемента. Завершением процесса регулировки считается установка новой шайбы. Шайбы ставятся в толкатель так, чтобы маркировка оказалась внизу. После специнструментом снова «утапливается» толкатель, после чего осуществляется извлечение фиксатора.

Замена прокладки клапанной крышки

Необходимость демонтажа крышки ГБЦ возникает в следующих ситуациях:

при натяжении цепи в двигателе;
при замене прокладки клапанной крышки;
при регулировке клапанов;
при замене других деталей двигателя.

Процесс несложен и при минимальных слесарных навыках не займёт много времени. Для этого потребуется:

головки на 8 и 10;
удлинитель для ключей;
вороток либо трещотка;
плоскогубцы.

Порядок замены прокладки клапанной крышки

Прокладка клапанной крышке меняется следующим образом:

Откручиваем три гайки и снимаем крышку с металлического корпуса воздушного фильтра.
Вынимаем из корпуса воздушный фильтр.
Откручиваем четыре гайки крепления корпуса фильтра к верхней части карбюратора.

После замены прокладки сборка производится в обратном порядке.

Видео: замена прокладки клапанной крышки

Порядок закручивания гаек на клапанной крышке

Гайки на клапанной крышке следует затягивать в строго определённой последовательности очень аккуратно, так избыточные усилия могут сорвать резьбу на шпильках. Сначала нужно затянуть гайки в середине крышки, а затем постепенно переходить к её краям.

Правильно и своевременно отрегулированные клапаны позволят владельцу ВАЗ 2106 избежать гораздо более серьёзных проблем. Сделать это можно самостоятельно, обладая стандартным набором инструментов и приспособлений и тщательно изучив рекомендации профессионалов.

Для чего нужна регулировка клапанов

Если внимательно рассмотреть систему клапанов «шестерки», ее исполнение условно можно сравнить со схемой коромысла. Вращаясь, распредвал нажимает своим кулачком на одну сторону коромысла, поднимает его, второй же край, находящийся на верхней части клапана, опускает коромысло, при этом открываются пути для впрыска топливной смеси либо для удаления газов.

Между рассматриваемыми деталями необходимо обеспечить определенный зазор. Открывание клапана происходит на показатель, обеспечивающий корректное функционирование мотора.

Полезный совет

При слишком малом зазоре происходит неполное закрывание клапанов, что становится причиной уменьшения мощности мотора, влечет за собой чрезмерный расход топлива и выход из строя самих клапанов. Кроме того, по причине несоответствия зазоров нормативным показателям увеличивается шумообразование двигателя, деформируются штоки, соответственно зазор недозакрывания самого клапана увеличивается еще больше.

Сгорающее в моторе топливо приводит к нагреву всех его деталей, включая механизм газораспределения. По причине нагрева уменьшаются и рассмотренные выше зазоры клапанов. По замыслу разработчиков показатель температурных зазоров для мотора ВАЗ 2106 должен иметь значение 0,15 мм.

В исходном не разогретом состоянии зазоры между деталями в механизме газораспределения увеличены максимально, поэтому при пуске мотора и еще на протяжении несколько последующих секунд слышится шум от ударов коромысел и штоков. По мере нагрева двигателя шум уменьшается.

Зачем нужна регулировка клапанов

Многие автовладельцы думают, что регулировка клапанов требуется для того, чтобы снизить уровень шума работы двигателя. На самом деле все гораздо сложнее.

У каждой детали в силовом агрегате есть коэффициент расширения при нагревании. То есть, когда она нагреется до рабочей температуры, размеры немного увеличатся. Так происходит даже с самыми мелкими частями мотора. Именно поэтому зазор в приводе клапанов называют тепловым. Так, вот, представьте себе, что зазор недостаточно велик, и после нагрева распределительный вал будет постоянно держать открытым клапан. Это называется «зажат». Отсюда мы получаем уйму неприятностей и головных болей:

Падение компрессии в цилиндре, как следствие — затрудненный запуск двигателя, недостаточная мощность, повышенный расход топлива, недостаточная температура сгорания и еще много чего;
Постоянно открытый клапан — это неминуемое его сгорание. Сначала это будет нагар, потом он превратится в постоянно раскаленный осадок, который будет зажигать рабочую смесь тогда, когда ему вздумается. Закончится это все дорогим ремонтом. Кроме того, если двигатель инжекторный, есть риск уничтожить форсунку, и не только ее, потому что раскаленные газы будут вырываться во впускной коллектор. Естественно, если зажат будет впускной клапан. Тут будут и выстрелы карбюратор, и в воздушный фильтр, если первый установлен.

Если же клапан будет свободным, то есть, зазор слишком велик, то это приведет к неполному открыванию клапана, соответственно, к падению мощности, тут же будет и перерасход топлива, потому что придется подливать больше топлива.

Особенности операции на автомобиле ВАЗ-2107 инжектор: инструкция с применением микрометра

Конструкция двигателей ВАЗ-2107 с карбюратором и инжектором идентична, за исключением системы подачи топлива. Однако этот фактор не играет никакой роли в регулировании клапанов. Порядок регулировкиделается так же, как и с карбюратором «семерка». Единственное отличие состоит в том, что до шкива коленвала будет сложно его повернуть. Для этого рекомендуется повернуть шкив плоской отверткой. Отвертка помещается между зубьями шкива коленчатого вала, а затем, с помощью упорного ребра датчика коленчатого вала, он перемещается.

На автомобилях с форсунками рекомендуется провернуть шкив коленчатого вала отверткой с плоским шлицем.

Провести диагностику клапана на ВАЗ-2107 можно не только датчиками, но и микрометром. Рассмотрим этот процесс на инжекторе ВАЗ-2107 микрометром.

Микрометр крепится к специальной рейке, а рейка крепится к штифтам крепления распределительного вала. При установке рейки сначала затяните все три болта, затем слегка ослабьте центральный болт, пока изделие не перестанет двигаться.Микрометр устанавливается на рейку и фиксируется на штифте распредвала.
Затем микрометр устанавливается на рельс. При выполнении процедуры с самого начала поместите микрометр на край кулачка регулируемого клапана (для 6 и 8), а микрометр — на самый край кулачка регулируемого клапана.
Осмотр проводится. Для этого используется специальный ключ, который идет в комплекте с устройством. Эта кнопка используется для захвата кулачка клапана и считывания соответствующего значения микрометра. Это значение должно составлять 0,52 мм на устройство. Если есть отклонения, проводится юстировка.
Регулировка производится так же, как и для щупа. Ослабьте стопорную гайку ключом «17», затем установите необходимое значение, поворачивая гайку ключом «13». Продолжайте регулировку, пока стрелка на шкале не укажет на значение в 52 деления (черная шкала). Показание микрометра соответствует зазору 0,15 мм при измерении контактным щупом. 52 точки по черной шкале соответствуют значению зазора 0,15 мм.
Когда показание микрометра будет в пределах 52 цифр, затяните контргайку.
Такая же процедура будет использоваться для каждого клапана. Обязательно перемещайте шкив коленчатого вала для каждой последующей пары клапанов.

Установите на стержень микрометр и закрепите его на штифте распределительного вала.

Микрометр ставится на самый край кулачка регулируемого клапана.

Показания черной шкалы 52 делений соответствуют апертуре 0,15 мм.

Процедура настройки микрометра является наиболее точным методом и поэтому широко ценится. Зазор клапана можно отрегулировать с помощью микрометра, даже когда клапан горячий.

Использование микрометра — наиболее точное

Важно отметить, что ламели бывают разных типов, но принцип действия схож. Если вы владелец автомобиля ВАЗ, рекомендуется приобрести микрометр, который позволит с высокой точностью выставить зазор в клапанах. В материале рассмотрены два возможных способа регулировки клапанов карбюратора и инжектора типа ВАЗ-2107

После выполнения таких манипуляций следует проверить работу двигателя. Звонок должен исчезнуть. Если после выполнения этой процедуры посторонний шум все еще слышен, значит, проблема не в клапанах

В материале рассмотрены два возможных способа регулировки клапанов карбюратора и инжектора типа ВАЗ-2107. После выполнения таких манипуляций следует проверить работу двигателя. Звонок должен исчезнуть. Если после выполнения этой процедуры посторонний шум все еще слышен, значит, проблема не в клапанах.

После регулировки зазоров работа двигателя изменится не только на слух, но и во время движения

Увеличится динамика разгона автомобиля и снизится расход топлива, что особенно важно для двигателей с форсунками. Отечественным автовладельцам необходимо изучить один из вышеперечисленных способов, который позволит самостоятельно регулировать клапаны в домашних условиях

Измерение зазора

Определение и проверка того, какие зазоры на клапанах присутствуют, должна осуществляться исключительно на холодном двигателе.

Для проведения данной операции потребуется подготовить щуп и иные дополнительные инструменты, выбор которых зависит от категории толкателя клапанов. Это может быть накидной или рожковый ключ, молоток, микрометр или съёмник. Процессы, связанные с измерением зазоров, проводятся по-разному.

Чтобы измерить тепловой зазор на толкателе со специальной винтовой регулировкой, коленвал нужно повернуть так, чтобы его кулачок был направлен в противоположную сторону от толкателя. Далее нужно несильно ударить молотком по толкателю и руками немного раскачать его в стороны. При помощи щупа замеряется зазор между клапаном и толкателем, а потом сверяют с тем значением, что указано в инструкции по эксплуатации авто.

Для замера теплового зазора на моторе с регулировкой шайбами, коленвал нужно развернуть таким образом, чтобы кулачок выбранного клапана направлялся вверх. При помощи щупа осуществляется замер и также сравнивается с показателями в инструкции к авто.

Если в результате проведённых измерений становится ясно, что показатели отклонены от нормы, потребуется провести регулировку.
