Ваз 2112

Диагностика неисправностей

Прямое подключение насоса к коленвалу позволяет избежать поломок, связанных с его приводом. Это, однако, не исключает возможности появления других неисправностей.

Неисправности насоса и их признаки

К основным неисправностям маслонасоса ВАЗ 2110–12 относятся:

засорение сетки маслоприёмника;
повреждение корпуса устройства;
износ посадочных мест шестерней в корпусе и в крышке;
износ ведущей или ведомой шестерней;
повреждение редукционного клапана;
деформация или повреждение пружины клапана.

Постоянно горящая сигнальная лампа в виде масленки свидетельствует о падении давления в системе смазки до критического уровня

Признаками выхода из строя маслонасоса могут являться:

горящая на приборной панели сигнальная лампа критического давления масла;
перегрев двигателя;
высокочастотный стук (цокот) в месте расположения насоса.

Конструкцией двигателя ВАЗ 2110–12 не предусмотрена установка датчика давления масла. Как и большинство современных автомобилей, представители десятого семейства оборудованы лишь датчиком аварийного (критически низкого) давления. При падении давления в системе на щитке приборов загорается сигнальная лампа в виде маслёнки красного цвета. Однако эта лампа может загораться и при других неисправностях (выход из строя датчика, обрыв его электрической цепи, утечка масла и т. п.).

Перегрев двигателя также нельзя отнести только к симптомам неисправности масляного насоса. Обычно он возникает из-за проблем в системе охлаждения.

Что касается стука, исходящего со стороны масляного насоса, то здесь тоже не всё однозначно. Иногда при износе шестерней или элементов корпуса устройство может издавать высокочастотный стук. Как правило, он связан с образованием люфта между шестернями и корпусом (крышкой) и наиболее чётко слышен на холостом ходу. Однако подобные звуки могут издавать и изношенные подшипники (натяжного или направляющего роликов, помпы, коленвала).

Как определить, что неисправен именно масляный насос

Процесс замены маслонасоса на ВАЗ 2110–12 довольно прост и не предполагает использования каких-либо специальных инструментов. Однако для этого необходимо купить новый насос и потратить определённое время. Поэтому перед заменой устройства следует убедиться, что неисправно именно оно. Сделать это можно по следующему алгоритму.

Замер уровня масла

Сначала нужно измерить уровень масла в двигателе и проверить его консистенцию. Делается это специальным щупом. Желательно вспомнить, когда менялись масло и фильтр. Если с момента последней замены машина прошла более 10 тыс. км, их лучше сразу заменить. Затем следует нанести каплю масла на большой палец руки и растереть его указательным. Если масло окажется слишком тёмным, жидким и быстро впитается, его нужно заменить.

Если на щупе уровень смазки ниже о, следует долить масла и запустить двигатель. Далее нужно посмотреть, не загорается ли сигнальная лампа на приборной панели. Также следует проверить, не происходит ли перегрев силового агрегата. Параллельно производится осмотр двигателя на предмет утечки масла. Если ранее со стороны насоса слышался стук, следует прислушаться, не исчез ли он после доливки масла.

Одной из причин падения давления масла в системе может быть его низкий уровень

Проверка электрической цепи датчика

Если перечисленные симптомы не исчезли, следует выполнить следующие действия:

Заглушите двигатель и дайте ему остыть.
Отсоедините провод от датчика аварийного давления масла. На шестнадцатиклапанных двигателях он расположен с левой стороны на торце корпуса подшипников распредвалов, на восьмиклапанных — справа на тыльной стороне ГБЦ.
Включите зажигание, не запуская мотора.
В моторном отсеке замкните провод, идущий к датчику, на «массу» автомобиля. Если сигнальная лампа при этом погасла, с цепью датчика всё в порядке.

Для проверки цепи датчика достаточно замкнуть идущий к нему провод на «массу» при включённом зажигании

Диагностика датчика

Для диагностики датчика необходимо выкрутить его ключом на 21 и осмотреть его рабочую часть, которая заходит в ГБЦ. На ней должны оставаться следы моторного масла, свидетельствующие о нормальной циркуляции смазки в системе. Если рабочая часть сухая, масляный насос, скорее всего, неисправен.

Сам датчик обычно проверяется заменой на заведомо исправный. После этого проверяется, горит ли сигнальная лампа и как ведёт себя двигатель.

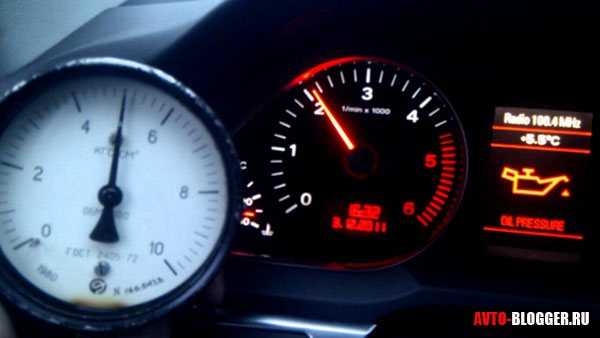

Какое значение должно быть?

Для начала стоит отметить, что давление измеряется в барах (БАР), ведь мы измеряем жидкость. Точных значений вам вряд ли кто сейчас назовет, ведь строения двигателей отличаются, однако есть определенный нормальный интервал.

НА холостых оборотах – это 2 БАР (или 0,2 Мпа), для большинства машин

При 4000 – 5000 оборотах – это 4,5 – 6,5 БАР (0,45 – 0,65 Мпа), также для большинства марок

Если взять наши ВАЗ 2112 16 клапанный вариант, то здесь давление на холостых немного выше, около 1,5 – 2,5 БАР. А вот на 4000 – 5000 оборотов 0,4 – 0,6 БАР.

Собственно на этом заканчиваю, думаю информация была полезна, читайте наш АВТОБЛОГ.

(4 голосов, средний: 2,75 из 5)

Инструкция по проверке

Сначала проверьте исправность электрической цепи, идущей от датчика к панели приборов. Киньте провод, идущий от датчика к двигателю на массу, лампочка погаснет при исправной цепи.
Второй причиной может стать фильтр масла. Определяется такая поломка, выкручиванием датчика давления масла. Он должен быть смочен маслом, сухой датчик означает, что забился фильтр, либо заел его клапан.
Когда замена фильтра не дает эффекта, вскрывайте поддон, и проверяйте сам маслоприемник и состояние его резинового уплотнительного кольца.
После этих проверок остается одна причина — это поломка самого агрегата.

На двигателе модели ВАЗ 2110 установлена комбинированная система смазки. На машинах этой модели присутствует шестереночный масляный насос, который располагается в переднем торце блока цилиндров.
Специальные шестерни, имеющие трохоидальное внутреннее зацепление, уменьшают при вращении механические потери.
Сам масляный насос, оснащен полно — поточным не разборным фильтром. С перепускным и противодренажным и клапанами. Это устройство обеспечивает хорошую циркуляцию масла, смазку через все узлы ДВС (Двигателя внутреннего сгорания).
Работает он за счет вращения коленчатого вала. Метод соединения с коленчатым валом происходит напрямую, что характерно для всех автомобилей ВАЗ, имеющих передний привод.
На полноприводных и классических моделях система дополняется специальными передаточными частями: цепью ГРМ, промежуточным валом, набором шестерней, осуществляющих передачу вращающего момента от коленчатого вала.
Срок эксплуатации этого насоса от 120 тыс. км, он исправно работает, когда двигатель уже двигатель прошел капитальный ремонт. Однако в процессе эксплуатации не исключены поломки.

Если все же требуется замена, масляный насос ваз 2110 вам лучше выбрать из числа надежных фирм производителей.

Рекомендация: Если все же необходимо снимать масляный насос, заодно замените и передний сальник коленвала.

Порядок работы

Отсоединяем минусовой провод от клеммы аккумуляторной батареи.
Сливаем масло с двигателя (через сливную пробку в поддоне картера).
Вынимаем ремень привода распредвала.

Предупреждение: После того как сняли ремень привода ГРМ (ремень газораспределительного механизма) не вздумайте проворачивать коленчатый либо распределительный валы, поршни могут погнуть клапаны. Тогда цена ремонта значительно возрастет, как и объем производимых работ.

Теперь снимаем масляный картер.
На двигателях, имеющих систему впрыска топлива, отсоединяем колодку с проводками от датчика, считающего обороты коленвала.
При помощи двух отверток, снимаем шкив с коленвала.

Вытаскиваем шкив двумя отвертками

Если в пазу коленвала шпонка сидит не плотно, достаем ее, чтобы не потерялась.
Отворачиваем болты, крепящие маслоприемник (болтов три, под болтами находятся плоские шайбы) и снимаем маслоприемник.
Очищаем от грязи и промываем уайтспиритом сетку маслоприемника. Когда сетка не отмывается либо повреждена, производим замену маслоприемника.
Заменяем потерявшее упругость либо порванное уплотнительное колечко маслоприемника.
Откручиваем болты, крепящие масляный насос к блоку цилиндров (их шесть) и снимаем насос вместе с прокладкой. Будьте внимательны – под болтами расположены плоские шайбы.

Откручиваем болты, крепящие насос

Полезный совет: Каждый раз при снятии насоса заменяйте старую прокладку новой. Рекомендуется ставить только прокладку, изготовленную на заводе, нестандартная прокладка имеет другую толщину и вызовет нарушении ев работе масляного насоса.

Поворачиваем ведущую шестерню насоса для правильной постановки на коленвал: выступы на шестерне должны совпадать с лысками на коленвалу.
Прежде чем установить насос на место, смазываем кромку сальника маслом.
При постановке насоса на место, аккуратно заправляем рабочую кромку его сальника на шейку коленвала при помощи деревянной палочки.
Только после этого закручиваем болты, крепящие насос.
Затем устанавливаем все детали назад в обратной последовательности.
Регулируем натяжку ремня привода распредвала.

Для ваз 2110 замена масляного насоса завершена. Остается заменить масло в двигатель. А так же рекомендуем посмотреть видео по замене масляного насоса.

Полезный совет: При постановке отремонтированного либо нового масляного насоса рекомендуем заменить заодно и масляный фильтр.

Масляный насос ВАЗ 2112 Функции, причины неисправности, ремонт и замена, порядок демонтажных работ на промышленном портале Myfta.Ru

Функция масляного насоса обеспечить циркуляцию моторного масла для смазывания узлов двигателя. Он приводится в движение благодаря работе самого ДВС и конструктивно подразделяется на два вида. В первом случае он стыкуется с коленчатым валом напрямую, вращаясь вместе с ним. Такова схема работы такого агрегата на переднеприводных автомобилях ВАЗ. У моделей с полным приводом и на классике установлена более сложная система. Привод имеет дополнительные звенья в виде промежуточного вала, цепи ГРМ, зубчатых шестерней, благодаря которым происходит передача от коленвала крутящего момента к данному устройству.

Чаще всего масляный насос ВАЗ 2112, как и других автомашин ВАЗ с передним приводом, может дать течь в сальнике, который при этом приходится менять. Маслоприемник также может выйти из строя, особенно при использовании некачественных масел. При этом забивается сеточка маслоприемника, и циркуляция моторного масла затрудняется, вызывая масляное голодание ДВС и в итоге уменьшая срок его службы. Автопроизводителем рекомендуется проводить замену моторного масла после 10 тыс. км, однако этот период при возможности лучше сократить, и заодно с заменой масла обязательно менять масляный фильтр. Масло стоит покупать только известных фирм и опасаться подделок.

Маслонасос, как правило, не доставляет автовладельцам много хлопот, имея большой срок службы от 120 тысяч км. В то же время от поломок не застрахован никто.

Если нужна замена масляного насоса ВАЗ 2112, лучше не экономить, и брать оригинальные запчасти. Среди поставщиков официальным для автомобилей ВАЗ является ТЗА, Тольяттинский завод автоагрегатов. Он производит, в том числе и масляный насос ВАЗ 2112 один из четырех видов таких устройств в ВАЗовской линейке, который устанавливается на все инжекторные переднеприводные автомашины.

Чтобы избежать серьезных последствий для авто и ремонта двигателя, необходимо следить за сигналами на панели приборов. Если замигала контрольная лампа давления масла уже на холостых оборотах, и замена моторного масла не решила проблему, лампочка загорается вновь — можно предполагать наличие поломки. При горящей контрольной лампе, когда работа двигателя автомобиль стала внушать опасения, лучше выключить замок зажигания, и поискать эвакуатор до места ремонта. Это поможет сэкономить средства на ремонт двигателя.

Замена масляного насоса ВАЗ 2114

Как правило, демонтаж масляного насоса в любом автомобиле производится при полной разборке двигателя. Однако при острой необходимости такую работу можно осуществить на автомобиле, даже не снимая с него двигателя.

Если при полноценной работе двигателя автомобиля ВАЗ 2114 как на холостом ходу, так и с нагрузкой наблюдается отсутствие рабочего давления, то тогда необходима замена масляного насоса ВАЗ 2114. Но прежде чем приступить к данной процедуре, сначала автомобиль обязательно нужно поставить на смотровую яму.

Порядок выполнения демонтажных работ на бензиновом двигателе автомобиля ВАЗ 2114:

В первую очередь необходимо из картера двигателя слить масло;
После того как все масло стечет на поддон нужно снять этот самый поддон;
Снять масляный картер;
Затем необходимо отвернуть болты крепления маслоприемника;
Теперь можно снять сам маслоприемник;
Снять уплотнительную прокладку маслоприемника;
Снять ремень привода распредвалов;
Снять шкив коленчатого вала;
Отвернуть болты и снять одновременно с уплотнительной прокладкой масляный насос ВАЗ 2114;
Сначала нужно тщательно очистить от грязи сетку маслоприемника, а затем промыть ее уайт-спиритом. В том случае когда сетку не получается очистить либо на ней видны повреждения, тогда необходимо заменить сам маслоприемник. Наш промышленный портал предоставляет возможность всем зарегистрированным клиентам приобрести либо заказать любую деталь автомобиля из специального каталога от производителей;
Новое устройство на автомобиль ВАЗ 2114 устанавливается в прямо пропорциональном порядке от снятия. И перед его установкой не упустите из виду замену старых уплотнительных прокладок на новые.
После того, как вы произвели замену масляного насоса ВАЗ 2114, нужно залить новое масло.

Очень важным моментом при работе по устранению неполадок в маслонасосе автомобиля является момент затяжки. В частности, если перетянуть поддон, момент затяжки которого составляет всего 0.5-0.8 кг, то вылезет прокладка. Вследствие этого будет подтекать масло. Нельзя допускать выдавливания прокладки из-под поддона. Поэтому у автомобиля ВАЗ 2114 момент затяжки болтов крепления маслоприемника составляет 10 Н•м, а момент затяжки болтов крепления самого агрегата равен 12 Н•м.

Замена масла в коробке в ВАЗ 2112

Замена масла в коробке на ВАЗ 2112

Замена масла в коробке на ВАЗ 2112 должно осуществляться как минимум через каждые 40000 км. Можно данную работу выполнять своими руками, тем более что не понадобиться никаких специальных инструментов и определенных навыков. Можно, конечно же, обратиться в автосервисы, но в некоторых вы за данную операцию заплатите много денег, так как цена у них на подобные работы достаточно высокая. Для такой операции, как замена масла в ВАЗ 2112 коробка необходима лишь смотровая яма или эстакада, так как достаточно неудобно в машине менять масло, которая стоит на подставках или домкратах.

Порядок выполнения работ

Вся работа выполняется в определенной последовательности Старое масло сливаем:

При таком процессе, как замена масла в коробке в ВАЗ 2112, слив строго масла должен выполняться на разогретую машину, тогда не такое оно вязкое и отлично стекает с коробки. Понадобиться для этого пластиковая канистра, обрезанная вдоль или ванночка их объем должен быть около двух литров.
Затем необходимо открутить сливную пробку при помощи ключа на 12, после этого в ванночку начнет стекать масло, которую требуется как можно ближе держать к сливному отверстию.
Затем, чтобы ускорить процесс, можно при помощи ключа на 17 открутить заливную горловину. Необходимо быть в данный момент осторожным – сильно увеличится напор масла из КПП. Когда полностью слито масло, необходимо вытереть посадочное место и сливную пробку ветошью или сухой обычной тряпкой, после этого с усилием, хорошо затянуть пробку.

Заливаем в КПП новое масло:

Чтобы в коробку передач залить новое масло, потребуется специальный насос или шприц, но так как не у каждого они имеются, можно применить и народные методы. Для этого потребуется большого объема пластиковый шприц с выходящим толстым отверстием (необходимо знать, что в КПП с четырьмя передачами 1,3 литра масла, а в пятиступенчатой – 1,5 литра).
На носик пластикового шприца необходимо насадить плотно гибкий шланг или длинную трубку примерно в 20-25 см, трубку или шланг требуется примотать к выходному отверстию шприца скотчем или изолентой, чтобы не произошло протекание.
Затем из канистры набирать масло и сливать его через заливную горловину в КПП. Периодически требуется следить за уровнем масла при помощи подручных средств – проволочного крючка или пальцем. Соответствует нормальный уровень масла нижней части горловины для заправки. После того как произведена замена масла в коробке ВАЗ 2112, также насухо вытираем заливную пробку и крепко закручиваем ее.

Необходимо заметить еще один факт. Если вы приобрели автомобиль ВАЗ 2112 с пробегом, то требуется незамедлительная замена масла в коробке ВАЗ 2112 – перед продажей, как правило, заливают самое дешевое масло, которое недостаточно хорошо предохраняет от износа детали КПП.

Демонтаж

Ремонт топливного насоса на карбюраторных ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Снять насос своими силами — не сложно. Да и вам вполне по силам выполнить самостоятельный ремонт.

Чтобы отремонтировать, оценить состояние насоса, проверить работоспособность и степень износа отдельных его элементов, прежде всего требуется снять устройство и разобрать его.

Обесточьте автомобиль, сняв с АКБ минусовую клемму.
Ослабьте крепежные болты генератора, снимите ремень.
Приготовьте чистую тару, слив в нее масло из картера. Далее потребуется снять защиту мотора и поддон картера с маслом.
Демонтируйте зубчатый ремень привода распредвала.
Теперь, когда ремень снят, ни в коем случае не проворачивайте коленвал и распредвал. Иначе вы повредите клапана, ударив по ним поршнями.
Снимите шкив коленчатого вала, вооружившись двумя плоскими отвертками и стянув его с вала. Если шпонка плохо удерживается на своем посадочном месте, ее лучше тоже снять.
Следующий на очереди демонтажа маслоприемник. Для его снятия нужно открутить два крепежных болта, расположенных на крышке коренного подшипника, а также один крепежный болт соединения маслоприемника к насосу (масляному).
Снимите насос, удерживающийся на своем месте за счет шести болтов.
Открутив все болты, аккуратно сдвиньте масляный насос от крышки коренного подшипника, после чего со спокойной душой снимайте масляную помпу.

Демонтируем устройство

Назначение и виды автомобильных маслонасосов

Назначение масляного насоса состоит в том, чтобы создавать необходимое давление в системе смазывания двигателя. Масло под действием высокого давления по специальным каналам поступает ко всем трущимся частям мотора, интенсивно снижает их трение друг о друга, тем самым предотвращая досрочный износ.

Масляный насос автомобиля ВАЗ, регулируемый, с редукционным клапаном

Достоинства регулируемых роторных маслонасосов

Практически на всех современных автомобилях ВАЗ (начиная с ВАЗ 2114 и выше), устанавливаются регулируемые масляные насосы роторного типа.

Основные элементы конструкции регулируемого роторного маслонасоса ВАЗ

Вот основные достоинства этих устройств:

при использовании регулируемого маслонасоса мощность двигателя увеличивается на 30%. Это происходит за счёт снижения коэффициента мощности, отбираемой у мотора сторонними устройствами;
с регулируемым маслонасосом масло приходится менять реже, так как скорость оборотов коленвала снижается, а значит, снижается и их количество;
регулируемый маслонасос практически не вспенивает масло. Проблема, актуальная для нерегулируемых шестеренных насосов, была успешно решена в насосах роторных.

Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Основная функция масляного насоса — подача смазки на двигатель

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов. От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя

От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

регулируемые;
нерегулируемые.

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

1- заборные шестерни; 2- клапан; 3-запорная пружина

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

внешнее;
внутреннее.

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Внутренний клапан расположен в корпусе насоса

Устройство и принцип работы редукционного клапана

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

шарик (элемент №1 на рисунке);
пружина (№2);
упорный болт (№3).

Редукционный клапан состоит из шарика, пружины иупорного болта

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.

Замена масляного насоса на ваз-2112 16 клапанов
