Как сделать автономный или электрический подогрев двигателя ? своими руками: схемы подключения и установка самодельных предпусковых подогревателей с видео

Подогрев масла на 12В

Главное условие для масляного подогрева двигателя своими руками – устройство должно находиться в поддоне. Для этого в нем не нужно делать дополнительных отверстий, поскольку конструкция применяется вместо сливной пробки.

Что понадобится?

Для выполнения задачи понадобится:

труба небольшого размера;
нихромовая проволока 0,6 мм, длина должна составить 2 метра (необходимо использовать изделие в виде спирали);
изоляторы, выполненные из керамики;
текстолитовые шайбы и втулки;
сливная пробка;
болты с гайками (в качестве соединительных компонентов).

Алгоритм действий

Пошаговая инструкция по сборке:

Сначала берется сливная пробка, в ней нужно сделать отверстие с помощью дрели. Оно не должно быть сквозным, до торца останется около 5 мм. Диаметр отверстия должен составить 13 мм. После этого в нем нарезается резьба М14.
После этого делается сквозное отверстие диаметром 8 мм. В него устанавливается текстолитовая трубка нужного размера.
Затем берется кусок трубки размером 120 мм, ее внешний диаметр должен составить 1,4 см. С одной части нужно нанести внешнюю резьбу М14.
После этого автовладельцу необходимо к нихромовой спирали подкрутить длинный болт с гайкой. На него устанавливается текстолитовая шайба, изделие вставляется в отверстие сливной пробки. На другой стороне монтируется шайба, после чего вся конструкция фиксируется гайкой. Данная часть будет выполнять функцию положительного вывода, поэтому надо удостовериться в том, что располагающийся винт не касается тела пробки.
Сверху на спираль устанавливаются изоляторы, выполненные из керамики. С другой стороны также прикручивается винт с гайкой.
В трубку производится монтаж спирали с изоляторными элементами. Затем полученная конструкция закручивается в отверстие с резьбой, которое сделано в пробке.
Противоположный конец трубы заглушивается крышкой. На этом этапе надо сделать так, чтобы винт на конце спирали всегда контактировал с пробкой, для этого элемент можно припаять.
Затем производится герметизация изделия. Для выполнения задачи место соединения патрубка рекомендуется пропаять.
После сборки нужно произвести установку и подключить нагреватель поддона. Подогреватель вкручивается вместо штатной сливной пробки, но при демонтаже последней из системы выйдет часть моторной жидкости. После установки нагревательного устройства объем смазочного материала необходимо восполнить.
Для обеспечения питания надо уложить кабель от аккумуляторной батареи. Для этого используется только положительный проводник, поскольку функцию заземления выполняет сам поддон. Дополнительно в схему можно добавить переключатель и предохранительное устройство на 10 ампер.

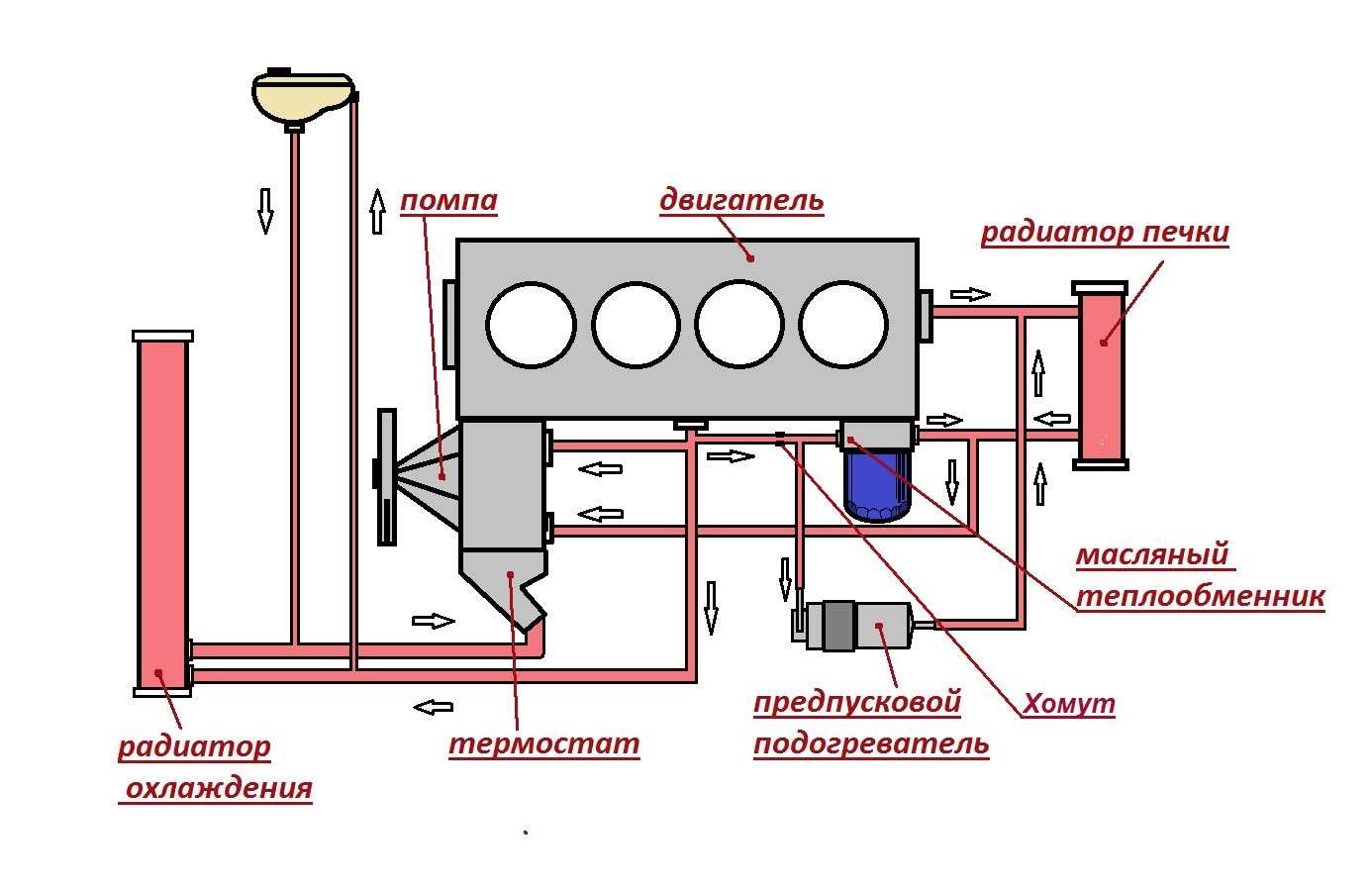

Схема нагревательного устройства

Подогрев масла на 12В

Главное условие — нагреватель моторной жидкости должен быть установлен в поддоне двигателя. Для выполнения задачи не придется просверливать дополнительные отверстия, поскольку данное устройство будет применяться вместо сливной пробки.

Что понадобится для изготовления?

Чтобы самостоятельно сделать масляный подогрев для двигателя, потребуется:

металлическая трубка длиной 12 см и диаметром 140 мм;
нихромовая спираль диаметром 0,6 мм длиной 2 метра;
изоляторные керамические элементы;
новая сливная пробка;
винты с гайками, которые будут использоваться в качестве соединительных элементов;
текстолитовые шайбы и втулки;
дрель с комплектом сверел.

Этапы изготовления

Руководство по сборке:

В сливной пробке дрелью делается отверстие (не нужно делать его сквозным, желательно, чтобы до торца пробки осталось около 0,5 см). Диаметр отверстия должен составить 1,3 см. Затем в нем нужно сделать резьбу М14.
Делается еще одно отверстие, но оно должно быть сквозным с диаметром 8 мм. В него вставляется текстолитовая труба соответствующего диаметра.
Берется заранее подготовленная трубка, в которой нужно сделать внешнюю резьбу М14.
Затем к нихромовой нити прикручивается длинный винт, оснащенный гайкой, на который нужно поставить текстолитовую шайбу. Полученная конструкция устанавливается в отверстие вместо пробки слива. На противоположной стороне нихромовой спирали ставится шайба, а затем изделие нужно зафиксировать с помощью гайки. Эта часть нагревательного устройства будет использоваться в качестве плюсового контакта, поэтому автолюбитель должен убедиться в отсутствии контакта болта с пробкой.
Затем на спираль с верхней части ставятся керамические изоляторы. На другой стороне надо закрутить болт с гайкой.
В подготовленный кусок трубы устанавливается нихромовая нить, оснащенная изоляторами. Все это изделие нужно закрутить в отверстие с резьбой, заранее сделанном в пробке.
Другой конец трубки надо заглушить крышкой

Важно, чтобы один конец нихромовой нити был соединен или контактировал с пробкой. Для выполнения задачи следует воспользоваться пайкой.
На следующем этапе необходимо обеспечить максимальную герметизацию устройства

Для этого необходимо выполнить пайку на соединениях трубы.
Затем производится монтаж и подключение системы подогрева двигателя своими руками. Устройство необходимо вкрутить вместо штатной крышки сливного отверстия. При откручивании пробки из двигателя выйдет часть масла, поэтому действовать необходимо быстро. После монтажа нужно добавить моторное масло до уровня.
На завершающем этапе производится укладка провода, подключенного к аккумулятору. Подключение выполняется к положительному выводу батареи, поскольку функцию «массы» выполняет поддон. Схема соединений может быть дополнена выключателем либо предохранителем на 10 А.

Схема подключения масляного нагревателя

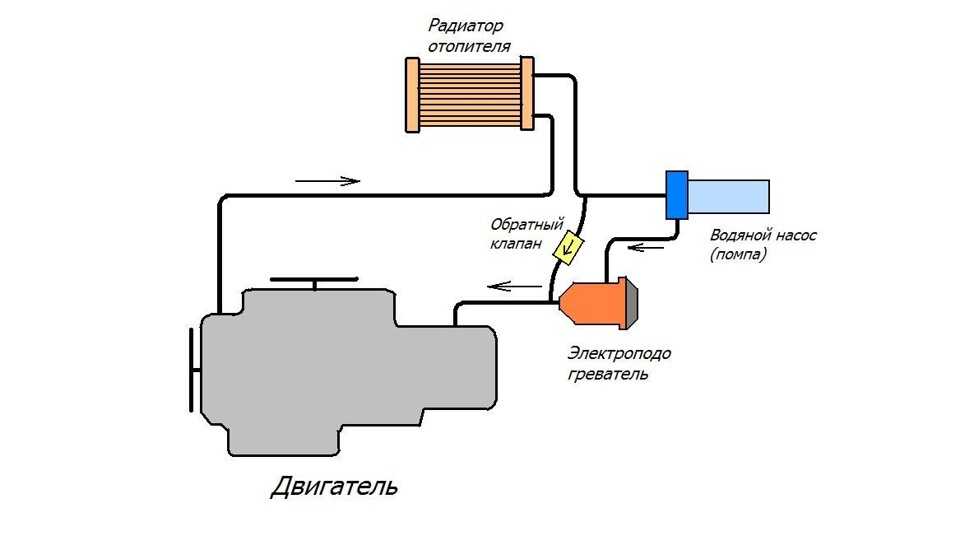

Как сделать подогреватель антифриза на 220В

Для обеспечения циркулиции хладагента по системе при разработке автомобильного электроподогрева двигателя на 220 В, лучше всего использовать помпу (насос). При отсутствии насосного устройства установить нагревательное оборудование необходимо в самой низкой точке охладительной системы.

Что понадобится?

Для разработки электроподогревателя бензинового или дизельного двигателя потребуется:

металлический котел или бочонок;
распределительный узел (коробку можно приобрести в магазине с электроникой или на радиорынке);
нагревательный компонент (к примеру, ТЭН от чайника);
штуцера для подключения (допускается применение сантехнических изделий).

Алгоритм действий

Изображение	Шаг
	На первом этапе необходимо усовершенствовать крышку бачка, для этого из нее выдавливается стекло. Из листа текстолита (рекомендованная толщина 6 мм) вырезается необходимая форма, после чего материал вклеивается в крышку с применением эпоксидного клея. Это позволит обеспечить максимальную герметичность и не допустить утечки.
	В дне резервуара выполняется установка двух штуцеров
	Затем в крышку на эпоксидный клей вклеивается нагревательный компонент, в данном случае это ТЭН от электрического чайника
	Распределительный механизм ставится таким образом, чтобы в нем можно было закрыть электропроводку. Затем в крышке коробочки производится монтаж гнезда для подключения проводника.
	Так выглядят сделанные бачок и крышка
	Производится фиксация резервуара с применением хомутов. Один из элементов крепления не позволит крышке слететь от давления при запущенном силовом агрегате.

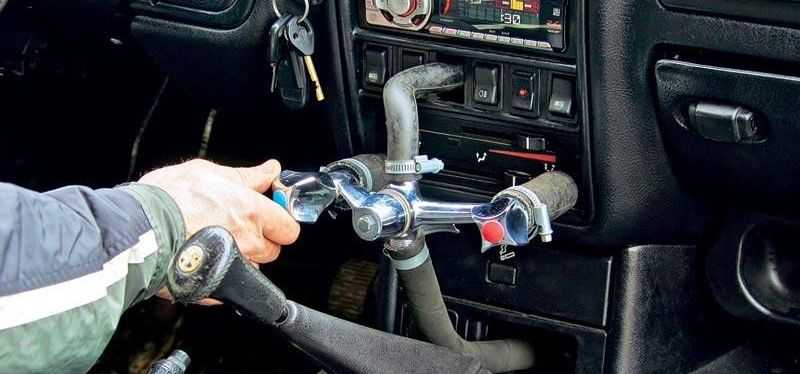

	Выполняется установка штуцера с вентилем, который применяется для стравливания воздуха из резервуара

Самодельный паяльник: сложная конструкция

Список необходимых материалов:

проволока из меди (d=1,5 мм, l=40 мм);
небольшое полотно медной фольги;
проволока из прецизионного сплава (d=0,1 мм, l=300 мм);
жестяная трубка;
силикатная клеящая смесь или жидкое стекло;
тальк;
рукоятка из термостойкого материала;
электрический провод со штекером.

Также понадобятся несколько вспомогательных вещей:

источник тепловой энергии (подойдет газовая или электрическая плита);
слесарные инструменты (пассатижи, напильник, пинцет);
деревянный или пластмассовый шпатель небольшого размера;
ветошь для удаления с прибора изолирующей смеси.

Пошаговая инструкция изготовления

Заранее отрезанный кусок медного стержня используют для изготовления жала. При этом желательно заточить один его конец под углом 45 градусов, но выбор формы заточки жала остается исключительно на усмотрение мастера. Обработанную область залуживают.
Подготавливают электроизоляционную смесь, включающую в себя тальк и силикатный клей. Замешенная масса должна иметь тестообразную структуру. Работая с таким липким материалом, время от времени придется посыпать руки и инструмент измельченным тальком.
На жало плотно наматывают медную фольгу, сохранив при этом рабочую область (10 мм) открытой.
На медную поверхность аккуратно наносится тонкий изолирующий слой. Чтобы он быстрее высох, будущий паяльник держат над источником тепла.
Наматывают спираль из прецизионной (нихромовой) проволоки. Стоить отметить, что каждый виток должен лечь плотно. Прямой конец в итоге должен быть примерно 30 мм, а заворотный — 50 мм.
Теперь обмотку покрывают электроизоляционным составом и тщательно высушивают.
Длинный конец укладывают на трубку таким образом, чтобы между ним и коротким был максимальный приблизительно сопоставимый с диаметром конструкции промежуток. Снова наносят электроизолирующую смесь, еще раз высушивают, после чего подготовка нагревательного элемента с вмонтированным в него жалом считается завершенной.
Каждый торчащий конец нихромовой проволоки наполовину покрывают изоляционным составом и сушат

Важно внимательно следить за целостностью покрытия во время запекания. Если появились дефекты, их устраняют, заделывая смесью и вновь просушивая.
На финальном этапе остается собрать конструкцию. Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух

Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух. Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Первые шаги: подготовка ручки-корпуса будущего паяльника

Для начала был взят деревянный черенок (лучше брать берёзу или клён), обточен «под руку» и зашлифован. Форму ему можно придать любую, но для первого раза я не стал делать лишнюю работу. Слишком длинным его также не следует делать, хотя, это дело вкуса.

Деревянный черенок, который будет использован в качестве ручки

Далее в работу вступила дрель с толстым сверлом, на котором при помощи изоленты я обозначил ограничитель отверстия. Глубины в 2-3 см для мини-паяльника на 12 В было вполне достаточно. Проделанное по центру ручки с торца отверстие будет служить для установки гнезда питания и протяжки проводов к нагревательному элементу.

С обратной стороны было просверлено идентичное отверстие, которое послужит для установки жала паяльника.

Высверливаем одинаковые отверстия с двух сторон ручки паяльника

Подготовка пазов для питающего провода

На расстоянии 2-3 см от того края, где планируется установить гнездо для питающего штекера, делаем разметку для двух отверстий (по противоположным сторонам). Для удобства замера расстояния можно использовать то же сверло с отмеченной изолентой глубиной. Определив места расположения отверстий при помощи маркера, снова берёмся за дрель, но с уже более тонким сверлом.

Отмечаем точки сверления отверстий под провода

Засверливание под провода следует производить под небольшим углом – так их впоследствии будет проще протянуть. В итоге должно получиться так, чтобы провод входил с торца и под небольшим изломом прокладывался далее, к обратному концу рукоятки, на которой будет расположено жало паяльника.

Высверливаем более тонкие отверстия под углом для упрощения протяжки проводов

Теперь необходимо сделать так, чтобы тянущиеся от гнезда питания вдоль ручки провода не мешали при работе с паяльником. Для этого, от отверстий до того края, где будет расположено жало, я прорезал пазы. Сделать это несложно при помощи обычного канцелярского ножа. Конечно, если бы рукоятка делалась из сосны, резать по волокнам было бы гораздо проще, однако такой материал был «отметён» сразу. Причиной тому стало то, что дополнительное покрытие ручки не планировалось, а значит, была вероятность того, что руки при работе могут испачкаться в смоле.

Прорезаем пазы, в которые впоследствии будет проложен провод

Когда пазы прорезаны, их желательно немного подработать обычным круглым надфилем. Ведь несмотря на кустарное производство паяльника на 12 В, им предполагается работать, а значит, аккуратность здесь будет совсем не лишней. В итоге, получилась рукоятка с отверстиями с двух сторон и пазами под провод, которая готова к дальнейшей работе – сборке начинки устройства для пайки проводов.

Рукоятка готова, можно приступать к сборке

Подогрев топливного фильтра сепараторной конструкции

Важно знать

Для изготовления подогревателя топливного фильтра сепараторной конфигурации дизельного двигателя понадобится токарный станок.

При установке нагревателя на фильтры сепараторных конструкций придется демонтировать сливной узел, предназначенный для удаления воды из отстойника. Если убрать это устройство, то в будущем он должен заправляться только качественным горючим.

Что потребуется?

Для выполнения задачи потребуется:

комплект гаечных ключей;
кабеля для соединения нагревателя;
отрезок металлической трубки для производства втулки;
четырехконтактное реле;
тумблер;
токарный станок.

Алгоритм действий

Пошаговое руководство:

Стальная втулка вытачивается до нужного диаметра. Внешняя часть изделия должна быть по размеру аналогичной клапану слива.
Используя дрель, просверливается центральное отверстие.
На трубе нарезается внутренняя и внешняя резьба. Наружный шаг должен соответствовать диаметру сливного компонента, а внутренний — резьбе .
Производится сборка полученного изделия со свечей. Данная конструкция устанавливается в корпус сепаратора, ее надо максимально надежно закрутить. Саму форму устройства придется подкорректировать, поскольку на шестиграннике необходимо сделать шпильку. Для выполнения задачи нужно приварить сбоку винт либо болт.
Затем осуществляется укладка кабеля. На плюсовой электроцепи необходимо поставить выключатель (тумблер), а также четырехконтактное реле. Линию следует защитить с помощью предохранителя, чтобы исключить возможные замыкания и скачки.
Производится подключение двух контактов. Отрицательный выход «массы» надо подсоединить ко втулке, а плюсовой — к свече накаливания. После подключения выполняется проверка работы системы.

Примитивный обогрев салона любого автомобиля зимой своими руками: актуальные технологии

Тепловентилятор

Любителям простых решений по душе придутся допсредства отопления салона. Сконструировать обогреватель в машину от прикуривателя своими руками – один из простых и доступных вариантов оформления дополнительного обогрева. Плюсы такого устройства сложно недооценить:

Топливо и кислород не сжигаются.
Возможность использования в машинах любого класса.
Компактная конструкция.

Подобное решение есть в продаже. Его наименование – автомобильный тепловентилятор на 12 Вольт. Основной недостаток – низкая эффективность: в одиночку создать микроклимат ему не под силу. Автообогреватель рекомендуется использовать только в качестве дополнения к штатным аппаратам отопления. Свой надежнее и, к тому же, ремонтопригоден – все по аналогии с зимними омывайками: рецепт домашней незамерзайки куда лучше придорожной канистры неизвестного зелья.

Керамическая печь

Использовать в качестве источника тепла сжигаемый газ – эффективный способ быстро поднять температуру до комфортных величин. Элементов минимум – керамическая печка и газовый баллон на 15 литров. Опасность возникновения пожара и интенсивное сжигание кислорода сдерживают спрос на этот вид подогрева.

Доработать заводскую печь

Идти по пути усовершенствования штатных средств предпочтительнее, но затраты несравнимы. Доработать отопитель – дело не из легких: и сноровка нужна, и элементы компактного размера. Не факт, что дополнительно установленный радиатор даст эффект, поскольку жидкости-то тяжело прогреться до рабочей температуры. Другое дело – внедрить электронагреватель от дизельной модификации (РТС) – эффект налицо. К тому же теплый воздух идет сразу же после пуска мотора.

Инфракрасный пленочный карманный обогреватель: изготовление своими руками

Данный вид мини обогревателя, является инструментом для обогрева небольшого пространства. Благодаря своим конструктивным особенностям, данный прибор очень просто сделать самостоятельно, не зная по какому принципу, работает инфракрасный калорифер.

Для изготовления понадобится:

Две стеклянных заготовки;
Фольга из алюминия;
Герметик силиконовый;
Свеча;
Вилка с проводом;
Клей на эпоксидной основе;
Две контактных пластины из меди;
Брусок из дерева.

Для того чтобы смастерить инфракрасный пленочный карманный обогреватель, сперва следует подготовить инструменты и материалы для работы

В первую очередь, необходимо сделать сам нагреватель. Для этого, используя чистую ветошь, от различных видов загрязнений очищаются обе стеклянные заготовки. После этого, зажженной свечей, нужно закоптить одну сторону каждой стеклянной заготовки. Слой копоти, который образуется от племени свечи, служит электропроводником, который нагревает данный электрообогреватель.

После этого, необходимо очистить от копоти поверхность каждой заготовки от края, на расстояние около 5 мм. Для удобства проведения работ, можно использовать обычные ватные палочки. Далее, согласно ширине слоя копоти на стеклах, изготавливаются два прямоугольника из фольги.

Затем, на закопченную сторону одной из заготовок, наносится клей. На противоположные стороны стекла, укладываются два куска фольги. Уложить обязательно так, чтобы края выступали за стекло на 2 – 3 см. Далее, полученное изделие накрывается второй стеклянной заготовкой и приклеивается.

Далее, производим герметизацию, путем нанесения силикона между двумя склеенными стеклянными поверхностями. После сборки, обязательно произвести замер рабочей мощности изделия, по формуле: N (мощность) = R (сопротивление) x I 2 (силу тока).

Заворачиваем фольгу на одну сторону стекла, и укладываем на брусок с подключенными к проводу медными пластинами (фольга ложится на пластины, которые не касаются друг друга).

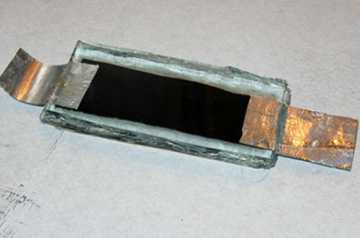

Вариант №2: самодельная термопленка

Из нихрома получаются хорошие термоэлементы, но что делать, если этого материала под рукой не нашлось? Оказывается, его может заменить обычная сажа.

Она также является проводником с высоким сопротивлением, но при этом обладает важной особенностью: значительная часть тепловой энергии выделяется нагретым материалом в виде инфракрасного излучения. Это значит, что обогреватели с углеродным элементом греют не только воздух, но и непосредственно пользователя, находящегося в зоне действия ИК-излучения

Такое свойство позволило создавать на основе углеродистых излучателей тонкие пленочные обогреватели

Это значит, что обогреватели с углеродным элементом греют не только воздух, но и непосредственно пользователя, находящегося в зоне действия ИК-излучения. Такое свойство позволило создавать на основе углеродистых излучателей тонкие пленочные обогреватели.

Прибор будет состоять из таких компонентов:

два прямоугольных куска стекла размером примерно 30х70 мм;
алюминиевая фольга;
2-жильный провод с вилкой.

Понадобятся, также, кое-какие инструменты, материалы и изделия:

паяльник;
мультиметр;
свеча;
герметик или клей;
ватная палочка.

Обогреватель изготавливается в несколько этапов:

Стекла нужно вымыть, обработать обезжиривателем и высушить.
Зажигаем свечу и начинаем двигать над ней один из стеклянных прямоугольников, в результате чего он покроется сажей. Чем больше будет копоти, тем меньшим окажется ее электрическое сопротивление.

Операцию нужно периодически прерывать, чтобы стекло могло остыть.

Теперь из алюминиевой фольги нужно вырезать две детали в форме продолговатых прямоугольников, длина которых будет соответствовать ширине полоски сажи.

Они будут выполнять функцию клемм для подключения проводов.

На данном этапе нужно замерять сопротивление углеродистого покрытия. Кладем на него с двух сторон алюминиевые контакты и прижимаем их вторым стеклом.

Теперь можно воспользоваться мультиметром, приложив его щупы к выступающим фрагментам алюминиевой фольги. Нас устроит сопротивление в 120 Ом, тогда мощность прибора составит 1,2 Вт. Если прибор показывает другое значение, нужно убрать (для увеличения сопротивления) или добавить (для уменьшения) немного сажи.

Как только удастся достичь нужного сопротивления, при помощи ватной палочки очищаем края стекла от сажи на ширину примерно в 5 мм.
Зачищенные края прокопченной стекляшки смазываем клеем, затем снова укладываем контакты из фольги (их теперь нужно укоротить на 10 мм) и приклеиваем сверху вторую стеклянную заготовку. Дело сделано, теперь обогреватель можно подсоединять к 12-вольтовому источнику.

Вместо сажи можно использовать смесь графита и эпоксидного клея. Тогда в качестве основы вместо стекла можно применить слоистый бумажный пластик.

Вариант №2: самодельная термопленка

Такое свойство позволило создавать на основе углеродистых излучателей тонкие пленочные обогреватели

Прибор будет состоять из таких компонентов:

два прямоугольных куска стекла размером примерно 30х70 мм;
алюминиевая фольга;
2-жильный провод с вилкой.

Понадобятся, также, кое-какие инструменты, материалы и изделия:

паяльник;
мультиметр;
свеча;
герметик или клей;
ватная палочка.

Обогреватель изготавливается в несколько этапов:

Стекла нужно вымыть, обработать обезжиривателем и высушить.
Зажигаем свечу и начинаем двигать над ней один из стеклянных прямоугольников, в результате чего он покроется сажей. Чем больше будет копоти, тем меньшим окажется ее электрическое сопротивление.

Операцию нужно периодически прерывать, чтобы стекло могло остыть.

Они будут выполнять функцию клемм для подключения проводов.

Как только удастся достичь нужного сопротивления, при помощи ватной палочки очищаем края стекла от сажи на ширину примерно в 5 мм.
Зачищенные края прокопченной стекляшки смазываем клеем, затем снова укладываем контакты из фольги (их теперь нужно укоротить на 10 мм) и приклеиваем сверху вторую стеклянную заготовку. Дело сделано, теперь обогреватель можно подсоединять к 12-вольтовому источнику.

Итого

Дополнить зимой штатный обогрев салона сконструированным своими руками автомобильным тепловентилятором – одно из простых решений. Его проще реализовать, нежели установить подогрев сидений на Лада Гранта бедной комплектации. Значение тепловой установки в создании внутреннего микроклимата исключительно вспомогательное ввиду невысокой эффективности подобного подогрева. Преимущество в сравнении с магазинными вариантами – надежность, меньшая стоимость, ремонтопригодность.

Изделие собирается из нихромовых спиралей диаметром 0,6 мм, вентиляторов, «клеммников», проводов, разъема для прикуривателя и кнопки. Большая часть элементов умещается в корпусе. Питание осуществляется от розетки прикуривания. Токовая нагрузка – не более 15 А. Эффективная мощность – порядка 150 Вт.

Альтернативное решение – сделать автообогреватель из фена. Двигатель изделия рассчитан на 12 В. Нагревательные элементы придется разрезать на несколько участков и соединять параллельно, предварительно измерив величину силы тока. Фен следует подключать исключительно через реле.

Итого

При наличии доступа к бытовой электросети обогрев помещения не является проблемой: в магазинах полно изделий на любой вкус и кошелек.

Но что делать тому, у кого вместо полновесных 220-ти вольт имеется только 12?

Оказывается, такое скромное напряжение тоже может служить источником живительного тепла, вот только устройство для его извлечения придется изготовить самостоятельно. Как делается обогреватель 12 вольт своими руками?
