Регулировка

Карбюратор К126Б (также и карбюратор К135) имеет несколько регулировок:

• холостого хода;
• уровня бензина в поплавковой камере;
• хода поршенька насоса-ускорителя;
• момент включения системы экономайзера.

Только одна регулировка производится без разборки самого карбюратора – это работа двигателя на холостом ходу. Такую процедуру и выполняют чаще всего, ее может выполнить любой водитель. Остальные регулировки лучше доверить специалистам, но часто находятся умельцы, которые делают любые настройки своими руками.

Для правильной регулировки ХХ двигатель должен быть технически исправен, работать без перебоев должны все цилиндры.

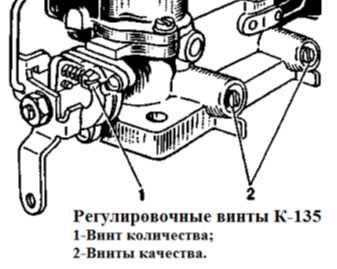

Регулировка холостого хода:

• на заглушенном моторе завернуть винты качества обеих камер до конца, затем каждый открутить приблизительно на 3 оборота;
• запустить двигатель и прогреть до рабочего состояния;
• винтом количества выставить количество оборотов ХХ приблизительно 600. Тахометра в автомобиле ГАЗ 53 нет, поэтому обороты устанавливаются на слух – они не должны быть слишком низкими или высокими;
• закручиваем один из винтов качества да момента, пока не появятся перебои в работе ДВС, в дальнейшем отводим винт назад приблизительно на одну восьмую оборота (до устойчивой работы мотора);
• тоже проделываем со второй камерой;
• винтом количества устанавливаем нужное число оборотов;
• при необходимости винтом качества поднимаем обороты, если двигатель при сбросе педали газа глохнет.

Главная дозирующая система.

В карбюраторах всех трех моделей главная дозирующая система – пульверизационного типа. Экономичные составы топливовоздушной смеси (в соотношении от 1:16 до 1:18) поддерживаются за счет подбора дозирующих элементов: топливного и воздушного жиклеров, эмульсионной трубки. В некоторых режимах на регулировку главной дозирующей системы влияют и жиклеры системы холостого хода. Воздушный жиклер главной дозирующей системы соединен с внутренней полостью эмульсионной трубки с несколькими рядами отверстий. При повышении расхода воздуха разрежение в малом диффузоре у распылителя увеличивается, уровень топлива в эмульсионной трубке снижается, а в эмульсионном колодце повышается. В действие вступает все большее число отверстий, обеспечивая заданный состав смеси на всех режимах частичных нагрузок, независимо от числа оборотов и положения дроссельной заслонки. Эмульсионный колодец с каналом относительно большого сечения соединен с распылителем, расположенным в малом диффузоре. Его нижняя кромка находится в узком сечении большого диффузора. Этим достигается повышенное разряжение у распылителя с целью лучшего смесеобразования и более равномерного распределения смеси по цилиндрам. В одной из направляющих пластин малого диффузора имеется пружина, прижимающая другую пластину к корпусу, обеспечивая герметичность канала распылителя. Большие диффузоры 17 (рис.1) у карбюраторов К-126 и К-131 – съемные, у карбюраторов К-151 они выполнены заодно с корпусом. В нижней части поплавковой камеры карбюраторов К-126 и К-131 имеются резьбовые пробки, через которые осуществляется доступ к главным топливным жиклерам. В карбюраторах К-151 для этого приходится снимать крышку.

Из чего же он состоит?

Каждый карбюратор имеет системы, которые помогают ему правильно функционировать в определенных условиях. Есть еще и дополнения, которые помогают им правильно функционировать (к их числу, например, относятся соленоиды, предназначенные для прекращения подачи топлива или гасители скачков давления). Не рекомендуется делать снятие таких узлов, ведь это окажет заметное влияние на работу двигателя.

Итак, любой карбюратор для ГАЗ-53 будет состоять из следующих деталей:

• Поплавковая камера;
• Воздушная заслонка;
• Система холостого хода;
• Ускорительный насос;
• Переходная система;
• Главная дозирующая система карбюратора;
• Экономайзер.

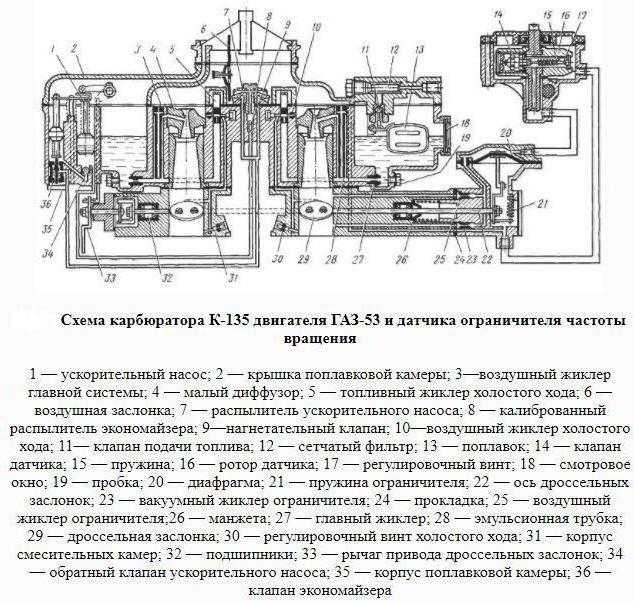

Схема карбюратора К-126

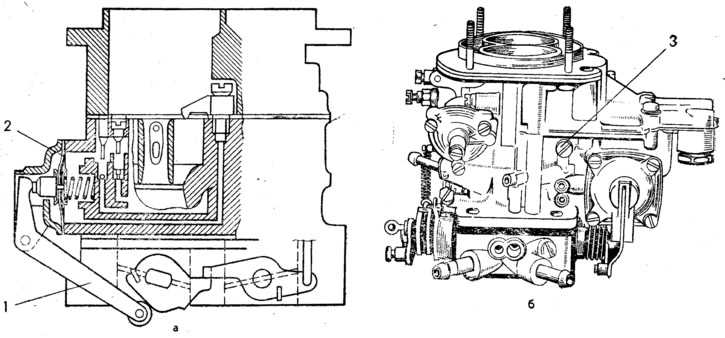

Экономайзер и ускорительный насос

Экономайзер предназначен для обогащения смеси на максимальных оборотах мотора. Он один и работает на обе камеры. Рычаг (10) перемещает тягу (4), при этом приводной рычаг (3) поворачивается. Ролик, установленный на рычаге, нажимает на планку (1), заставляя опуститься ее и нажимной шток (13). Клапан (12) открывается, топливо попадает в канал (9) и через распылитель (6) — в диффузор. Бензин поднимается к распылителю лишь при большом разрежении в диффузоре. Такое возникает при полном нажатии педали газа и работе мотора на оборотах, близких к максимальным. Ускорительный насос предназначен для дополнительного впрыска бензина при резком нажиме на педаль газа. Планка (1) опускается, но бензин быстро покинуть камеру нагнетания через канал (8) не может, поэтому сжимается пружина между поршнем (2) и планкой.

Экономайзер карбюратора К-135 Распрямляясь, она выталкивает бензин к распылителю (5). Такой впрыск продолжается одну-две секунды, пока поршень не достигнет дна камеры.

Система холостого хода

Обеспечивает устойчивую работу мотора на малых оборотах. Бензин от жиклера (2) через жиклер (9) проходит в канал (6). В него же через воздушный жиклер (7) попадает воздух. Образуется эмульсия, частично идущая к переходному отверстию (5), остальное — в камеру ниже дроссельной заслонки.

Для изменения числа оборотов в режиме холостого хода используют винт количества (1). При вращении он изменяет положение заслонок и зазоров между ними и стенками смесительных камер.

Однако зазоры в камерах могут различаться из-за неточностей изготовления. Для подачи одинакового количества эмульсии в цилиндры используют винты качества (2), каждый регулирует впрыск в «своей» камере. Исключение составляет модификация К-135Х. Этот карбюратор имеет лишь один винт качества на обе камеры.

Трубка и колодец эмульсионного карбюратора

Неотъемлемой частью эмульсионного карбюратора является эмульсионный колодец и эмульсионная трубка. Такие карбюраторы по способу подачи корректирующего воздуха можно разделить на два типа. В первом случае воздух подается в эмульсионный колодец через воздушный жиклер во внутрь эмульсионной трубки, во втором – поступает через жиклер в эмульсионный колодец снаружи эмульсионной трубки.

При наружной подаче воздуха необходимо иметь открытый нижний конец эмульсионной трубки и отверстие для выхода эмульсии из нее в верхней части. На карбюраторах типа К-124 и К-125 это осуществляется с помощью специальной фасонной пробки с пазами в нижней части, которая одновременно является прижимом эмульсионной трубки. При работе двигателя топливо под действием разрежения будет подниматься внутри эмульсионной трубки, смешиваться с воздухом, поступающим через отверстие эмульсионной трубке, и в виде эмульсии будет поступать в распылитель через пазы в пробке. Прососа воздуха через резьбу пробки в эмульсионную систему не допускается, так как это дополнительно обеднит горючую смесь и вызовет перебои в работе двигателя. По мере увеличения частоты вращения вала двигателя и нагрузки уровень топлива в эмульсионной трубке уменьшается, открывая отверстия на эмульсионной трубке, через которые пойдет дополнительный воздух, обедняя горючую смесь.

Карбюраторы с подачей воздуха во внутрь эмульсионной трубки нашли более широкое применение в карбюраторостроении. В этом случае эмульсионные трубки могут быть как с открытой нижней частью, так и с закрытой. Трубки первого типа применяют только при достаточно глубоком затоплении их нижней части в эмульсионном колодце под уровень топлива. В противном случае при определенном уменьшении уровня топлива в эмульсионном колодце через нижний конец трубки может поступать воздух, в результате этого последует значительное переобеднение горючей смеси. При такой схеме топливо под воздействием разрежения будет подниматься по эмульсионному колодцу к распылителю, а воздух через воздушный жиклер начнет поступать во внутрь эмульсионной трубки. Как только топливо поступит из распылителя в диффузор, произойдет некоторое падение уровня топлива в эмульсионной трубке, при этом откроются отверстия в верхней части эмульсионной трубки, через которые будет поступать воздух. В этом случае через распылитель будет поступать бензовоздушная эмульсия. По мере увеличения частоты вращения вала двигателя и нагрузки уровень топлива в эмульсионном колодце уменьшится, в эмульсионной трубке откроется нижнее отверстие, вследствие чего произойдет дальнейшее обеднение горючей смеси.

Выбор сечений и расположения отверстий на эмульсионной трубке – это один из самых сложных процессов при доводке карбюратора. Показан общий вид эмульсионной трубки. В зависимости от положения верхнего ряда отверстий изменяется момент вступления в работу главной дозирующей системы на режиме холостого хода.

От правильности выбора площади сечений и высоты расположения этих отверстий зависит устойчивость работы двигателя в начальной стадии разгона автомобиля и количество токсичных элементов в отработавших газах.

Если отверстия расположены на линии уровня топлива в поплавковой камере либо выше нее, то произойдет более позднее вступление в работу главной системы и горючая смесь будет обедненной. В этом случае произойдет разрыв между системой холостого хода и главной, что приведет к неустойчивой работе двигателя и ухудшению приемистости в начальной стадии разгона, а также к движению автомобиля на малых скоростях. Для устранения этого явления необходимо подобрать оптимальный размер положения и диаметра отверстий.

Как правило, отверстия располагаются на эмульсионной трубке таким образом, чтобы они были на 1,5 – 3,0 мм ниже уровня топлива в поплавковой камере. При более глубоком затоплении и малых площадях сечения отверстий будет происходить обогащение горючей смеси на этом режиме, что может вызвать неустойчивую работу двигателя.

Регулировка и ремонт

Без полной разборки устройства, возможно отрегулировать своими руками только уровень холостого хода. Расход топлива зависит напрямую от частоты вращения коленчатого вала. Принцип действия представляет регулировку карбюратора газ 53 винтами качества и количества.

Имеется несколько регулировок:

• Количество бензина в поплавковой камере;
• Настройка работы экономайзера;
• Ход поршня ускорительного насоса;
• Количество оборотов, жиклер холостого хода.

Правильное регулирование холостого хода производиться на исправном двигателе. Обычно процедуру производят после профилактики, чтобы исключить другие возможные причины нестабильной работы.

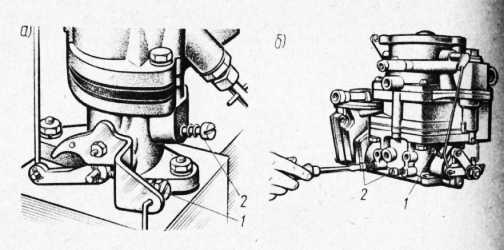

Процесс и схема регулировки ХХ на 53 карбюраторе представляет собой следующий принцип действия:

• Регулировочные винты холодного двигателя закручиваются до упора, после открутить на 3 полных оборота. Настроить карб возможно шлицевой отверткой;
• Прогреть двигатель до рабочей температуры;
• Количество оборотов к135му регулируется винтом на слух, так как автомобиль не оснащен тахометром. Обороты должны держаться между высокими и низкими, недопустимы протраивания и дергания;
• Винт качества к135 закручивается до начала уровня перебоев работы двигателя, настраивать необходимо постепенно, отрегулировать паз своими руками, до достижения нормальной, стабильной работы.
• Регулировка количества производится на обеих камерах, параллелью друг другу;
• В тех случаях, когда автомобиль глохнет при сбросе газа, возможно поднять рабочие обороты.

Ремонт карбюратора газ 53 производится при существенном повреждении узлов или выявленном загрязнении. Промывка производится по требованию, слишком частая процедура может забыть каналы топливной подачи, вывести приборы из строя. Наиболее распространенным методом является очистка поплавковой камеры. Отложения удаляются только верхним слоем, так как прикипевшая грязь может попасть во впускную часть каналов и нарушить работу всех систем. Причины нагара и отложений – некачественные или старые топливные фильтры. Карбюратор газ 53 при промывке, стоит сразу заменить все фильтра очистки топлива и воздуха.

В процессе разборки необходимо проверить состояние всех элементов системы. Отремонтируем жиклеры, заслонки и ускорительный насос, которые имеют тонкие каналы, при засорении, влияют на работу двигателя.

Техническое обслуживание и возможная регулировка карбюратора газ 3307, установленного на автомобиле газель, не требует полного снятия с двигателя. Завод предусмотрел, что демонтаж воздушного фильтра дает возможность плановой проверки состояния, регулировки холостого хода. При полной очистке и замене узлов производится снятие узла с двигателя. Правильная техническая эксплуатация, замена фильтров делают необходимость в полном ремонте минимальной. Достаточно производить профилактику по мере загрязнения в виде промывки карбюратора к-135.

Промывка производится с помощью горючей жидкости. Существуют специальные средства, принцип действия которых позволяет под давлением воздуха доставить жидкость в труднодоступные места, пазы. Наружная мойка производиться кисточкой до полного удаления отложений, грязи

Следует с осторожностью производить промывку внутренних деталей, так как существует вероятность нарушить уплотнения или засорить каналы грязью

Регулировка уровня топлива карбюратора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно регулировать уровень топлива в карбюратора? Производить регулировку карбюратора нужно после:

• Произведённых работ, которые были связаны со снятием поплавков карбюратора.
• А так же при нарушенной подачи топлива в карбюратор.

Регулировка топлива в карбюраторе за счёт регулировки поплавков:

1) В начале снимите с карбюратора корпус воздушного фильтра. (Как снять корпус, более подробно вы найдёте в статье: «Замена корпуса воздушного фильтра», в рубрике «Снятие»)

2) Далее с помощью двух гаечных ключей, немного ослабьте крепление тяги к рычагу управления заслонкой.

3) Теперь отверните отверткой винт крепления тяги.

4) И после чего снимите кронштейн крепления оболочки тяги, совместно с самой тягой привода.

5) Затем ослабьте винты крепления подводящего и отводящего шланга, и после чего отсоедините их от штуцеров которые находятся на карбюраторе.

Примечание! В шлангах должно остаться небольшое количество топлива, которые по возможно рекомендуется слить его в какую ни будь ёмкость!

6) Следом отсоедините от вывода электромагнитного клапана кончик проводов.

7) Далее с помощью отвертки, отверните пять винтов которые крепят крышку карбюратора.

Примечание! Крышку старайтесь снимать аккуратно, не повредив её поплавки и прокладку!

9) Затем над какой ни будь плоской поверхностью, переверните крышку карбюратора поплавками вверх, для того что бы из неё выпали все винты крепления, а после этого положите её.

Примечание! Ни в коем случае не кладите крышку поплавками вверх, иначе кронштейны поплавков могут повредиться!

10) После чего проверьте взаимное положение поплавков их продольную установку, а так же проверьте зазоры между поплавками и поверхностью металлической прокладки.

Проверка взаимного положения поплавков и их продольная установка:

1) Проверка обоих поплавков которые указаны «Синими стрелками» осуществляется сверху, а производится она по отпечаткам которые находятся на поверхности металлической прокладки «Красная стрелка».

Примечание! Если один из каких либо поплавков уведён в сторону, то в таком случае выровняйте его ровно относительно края и взаимного положения. Выравнивать поплавки следует при помощи рук!

2) Но не во всех случаях на металлической прокладке бывают отпечатки, а всё потому что они образуются со временем из-за того что детали притираются, в том случае если у вас прокладка была заменена только что на новую, или же она просто повреждена соответственно отпечатков на ней никаких не будет, в этом случае нанесите их сами при помощи: маркера, или фломастера.

Примечание! Выставлять отпечатки на металлической прокладке следует опираясь при этом на корпус карбюратора!

3) После настройки поплавков обратите особое внимание на их расположение, а именно проверьте перпендикулярно ли язычок кронштейна поплавков установлен оси игольчатого клапана. Примечание! Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

Примечание! Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

4) Затем когда подгибание язычка будет окончено, обратите своё внимание на его поверхность, если она имеет заусенцы или же деформирована, то в таком случае вам придётся снять поплавки, а после этого зачистить поверхность этого язычка «буква А» при помощи надфиля или плоскогубцев. Примечание! При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Примечание! При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Проверка зазоров между поплавками и металлической прокладкой:

1) Пока крышка лежит вверх поплавками, вы в это время с помощью хвостика сверла или же отрезком проволоки толщиной в «1 мм», проверьте зазоры каждого поплавка между металлической прокладкой.

Примечание! При проверки зазоров, демпферный шарик в обязательном порядке должен быть утоплен, то есть поплавки должны находиться в опущенном состоянии, а зазоры у обоих поплавков между прокладкой должны быть одинаковы и составлять от «0,25» до «1 мм»!

Ремонт

Разборка и ремонт карбюратора К 135 осуществляется при повреждении деталей или сильном загрязнении устройства. Однако не следует злоупотреблять промывкой и чисткой. Ведь есть риск забить грязью каналы внутри карбюратора и нарушить приработавшиеся соединения.

Одной из самых частых операций является промывка поплавковой камеры. При этом убирают только легко удаляющиеся отложения. Плотно прикипевшую к стенкам грязь очищать не следует. Отложения в камере – следствие плохого состояния системы фильтрации топлива. Поэтому очистку следует совместить с заменой и чисткой фильтров.

При разборке карбюратора следует обратить внимание на состояние жиклеров, при необходимости их следует промыть. Проверяется состояние поплавков (они бывают двух типов – латунные и пластиковые), осей заслонок, ускорительного насоса. Все поврежденные детали следует заменять новыми

Все поврежденные детали следует заменять новыми.

Отдельно контролируют состояние поверхностей сопрягаемых деталей корпуса. В случае необходимости их притирают на поверочной плите.

По завершении работ производят обратную сборку, настройку и установку карбюратора на двигатель.

Особенности сборки карбюратора К65к

Карбюратор К65к производился еще в советский период. Об этом можно судить по отлитому корпусу и внутренних деталях.

Сборка конструкции состоит из следующих шагов:

1. Устанавливается камера распыления. Фиксация ее возможна только в определенном положении. В корпусе изготовлен выступ виде квадрата. Паз распылителя должен попасть в выступающую часть корпуса. Теперь берется сам распылитель, диаметр которого составляет 2,63 мм. Осматривается. Продувается воздухом и устанавливается в камеру.
2. Затем ставится главный топливный жиклер с пропускной способностью 220 мл/мин, трубка холостого хода, которая пропускает 50 мл/мин, и стопорная шайбу, которая имеет одинаковые размеры для всех модификаций карбюраторов этой серии.
3. Ставится топливная система для контроля уровня горючего. В ее состав входит игла и двухкамерный поплавок. Если все детали без изъянов, карбюратор переворачивается и располагается на плоскости стола. Игла вставляется в бронзовую часть поплавка, который фиксируется на оси.
4. Ведется установка крышки, расположенной в нижней части. Кладется прокладка, и вся конструкция надежно фиксируется болтами. Затяжка идет равномерно, для недопущения перекоса прокладки.
5. Устанавливается пусковое устройство и вворачивается винт качества смеси.
6. Собирается верхняя крышка. Вворачивается винт, регулирующий количество смеси. Также ставится направляющая для троса.
7. Дроссельная заслонка вместе с верхней крышкой фиксируется на карбюратор К65к и затягивается болтами.

Несмотря на сложное строение агрегата такого типа, зная его технические характеристики, регулировку реально проводить своими руками. Главное, отрегулировать расположение поплавка, чтобы не было переливания горючего. После этого, настроить количество и качество подачи топлива. Затем, после пуска и прогрева, проверить устойчивость работы двигателя.

Как снять карбюратор Солекс

Для снятия карбюратора с автомобиля с целью ремонта, обслуживания или замены, надо отсоединить от него механическую, пневматическую, электрическую и топливную арматуру, после чего отвернуть гайки крепления к фланцу коллектора:

• Снять корпус воздушного фильтра, отвернув центральную гайку крышки и четыре гайки фланца на шпильках верхней части карбюратора.
• Отсоединить электрические разъёмы концевика и электромагнитного клапана.
• Снять возвратную пружину и отсоединить трос привода дросселей.
• Отсоединить привод воздушной заслонки.
• Ослабив хомуты, снять шланги подачи топлива и обратной магистрали.
• Отсоединить шланги вакуумного регулятора трамблера, вентиляции картера и блок подогрева дросселей.
• Открутив четыре гайки шпилек впускного коллектора, снять карбюратор.

При обратной установке особое внимание надо обращать на затяжку этих гаек, поскольку нижняя пластина корпуса очень легко деформируется от чрезмерного усилия, после чего начинается подсос воздуха в коллектор

Диагностика ускорительного насоса своими руками

Если в работе двигателя появились рывки или провалы, значит виновником этих процессов стал ускорительный насос. Устранить неисправность можно самостоятельно. В большинстве случаев, вышедший из строя карбюратор ремонтируется на двигателе. Демонтаж необходим, если невозможно устранить неисправность на месте.

В этом разделе предметом обсуждения станет ускорительный насос карбюратора ВАЗ 2109. Для диагностики снимать узел питания ДВС не придётся.

Ускорительный насос карбюратора Солекс состоит из таких элементов, как:

• диафрагма с крышкой;
• всасывающий клапан;
• приводной рычаг;
• нагнетательный клапан;
• приводной рычаг;
• кулак на оси дросселя;
• распылитель;
• демпферная пружина;
• пружина хода всасывания.

Проверка работоспособности ускорительного насоса

Выбираем удобное положение с правой стороны автомобиля (по ходу) и находим рычаг дроссельной заслонки. Для полноценной работы ускорительного насоса, необходимо резко нажимать на газ. Проверяем это, смотря в камеры карбюратора сверху.

Из двух носиков-распылителей УН должны подаваться сильные струи топлива на дно впускного колодца. Если продолжительность подачи: менее 1,5-2 секунд, имеет слабую силу, происходит с перебоями или распыление осуществляется на стенки смесительных камер, то это неестественная работа УН.

Поплавковая камера

Достоинством К-151 является расположение запорной иглы в корпусе карбюратора. Это упрощает регулировку уровня топлива и проверку герметичности иглы. Достаточно снять крышку карбюратора, подкачать топливо ручным приводом насоса и, подгибая верхний усик поплавка, установить заданный уровень.

Положение уровня топлива определяет количество подаваемого топлива и, как следствие, основные эксплуатационные качества автомобиля. Его рекомендуемая величина дается в инструкции по обслуживанию карбюратора. При низком уровне топлива происходит обеднение смеси, вызывающее появление рывков, «провалов», как правило, проявляющихся во время разгона и движения с повышенными скоростями. У К-151 это может происходить при рекомендованном уровне топлива (расстояние до плоскости разъёма 21–23 мм). В этом случае следует повысить уровень, уменьшив это расстояние до 19 мм, отогнув язычок поплавка вниз. После регулировки следует убедиться, что плоскость язычка в точке касания иглы приблизительно перпендикулярна оси иглы, иначе возможно её заедание из-за перекоса.

Чрезмерное увеличение уровня топлива приводит к переобогащению рабочей смеси, вызывающему ухудшение пусковых качеств, забрасыванию свечей, дымлению, увеличению расхода топлива. Перелив топлива может происходить из-за нарушения герметичности запорного механизма. Для его проверки можно снять крышку фильтра или переходник и, подкачивая рычагом топливного насоса, посмотреть – не происходит ли утечка топлива (можно при работающем на холостом ходу двигателе убедиться в отсутствии каплепадения во второй камере карбюратора из распылителя ГДС – прим. Ред.).

В карбюраторах К-151 применяются запорные иглы с уплотнительными шайбами, что снижает требования к точности изготовления самой иглы и её корпуса (а также позволяет обойтись без специального демпфирующего устройства в клапане – прим. Ред.). Но из-за возможной деформации уплотнительной шайбы (плохое качество её материала, применение нестандартных топлив) бывают случаи зависания иглы, из-за чего нарушается работа двигателя.
