Передняя подвеска ваз 2109

Схема

Представленная ниже схема позволит вам определить, на какие компоненты делится узел и что он собой представляет в сборе. Таблица поможет разобраться, где какой элемент подвески располагается.

Схема узла

Номер элемента

Чем является

Верхняя опора амортизатора

Опорная чашка пружины (верхняя)

Буфер хода сжатия с защитным кожухом

Опора буфера сжатия

Опорная чашка пружины (нижняя)

Шарнир рулевой тяги (шаровой)

Защитный кожух тормозного диска

Шлицевой хвостовик корпуса шарнира привода колеса (наружного)

Шаровой шарнир рычага подвески

Амортизатор (стойка) стабилизатора поперечной устойчивости

Штанга стабилизатора поперечной устойчивости

Кронштейн фиксации штанги

Кронштейн кузова для фиксации рычага подвески

Кронштейн фиксации растяжки

Втулка шарнира рычага подвески (резиновая)

Втулка шарнира рычага подвески (распорная)

Корпус верхней опоры стойки (наружный)

Корпус верхней опоры амортизатора (внутренний)

Резиновый компонент верхней опоры

Ограничитель хода для верхней опоры амортизатора

Защитный колпак верхней опоры амортизатора

Втулка переднего шарнира растяжки

Подушка переднего шарнира растяжки

Шарнир стойки стабилизатора

Задний шарнир растяжки

Корпус шарнира (шарового)

Подшипник шарнира (шарового)

Защитный чехол пальца шарового

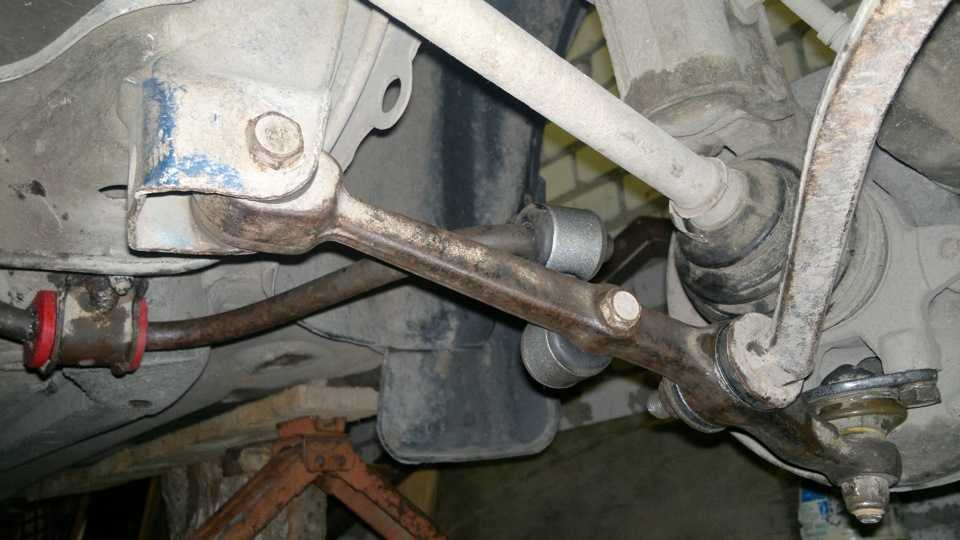

Вид снизу

Мало просто знать наименование и расположение элементов подвески. Обязательно разберитесь, как вся система работает, и каким образом все составляющие взаимодействуют между собой.

https://youtube.com/watch?v=N66hiseSoDs

Особенности устройства

1. Подвеска состоит из направляющего устройства, упругих, гасящих компонентов. Направляющий элемент служит для регулирования перемещения колес и переноса силы, момента на кузов автомобиля.
2. Направляющее устройство включает в себя телескопическую стойку и нижний рычаг подвески, которые связывает поворотный кулак. Также важным элементом направляющего устройства является штанга стабилизатора.
3. Нижний рычаг выполняют из стали и монтируют к кронштейну. Для обеспечения стабилизации рычага к нему фиксируют растяжку и штангу стабилизатора. Растяжка соединяется по средствам шарниров, размещенных в отверстии рычага. Противоположный конец растяжки объединяется с кронштейном. На растяжке расположен лыски под ключ и шестигранник. Они служат для обеспечения стабилизации ее положения при проворачивании гаек.

Рычаги

1. Штанга монтируется на рычаг подвески короткой стойки с парой головок. Стойка имеет две головки, а в одну из них вставляется резинометаллический шарнир с крепежным болтом стойка. Во второй головке находится втулка из резины, где проходит конец штанги стабилизатора.
2. В кронштейне имеются овальные отверстия, которые позволяют проще установить штангу на ВАЗ 2109. Наружным концом рычага подвески монтаж осуществляется с поворотным кулаком.
3. Шаровой шарнир включает в себя неразъемный корпус с подшипником. Последний выполнен из тефлоновой ткани. Чтобы обеспечить герметизацию шарнира, его чехол обрабатывают специальной смазкой — ШРБ4. Если данная герметизация не нарушится по мере эксплуатации автомобиля ВАЗ 2109, тогда смазка сможет легко дослужить полный срок работы вашего авто.

https://youtube.com/watch?v=HrnXtK17AeI

1. Регулировка передних колес при повороте верхнего болта обеспечивается наличие специального крепления поворотного кулака к кронштейну.
2. В конструкцию поворотного кулака входят шароподшипник со ступицей, фиксируемой к хвостовику специальными шлицами. Колпак защищает ступицу. Его прикрывают за счет грязеотражательных колец.
3. К поворотному кулаку фиксируют защитный кожух диска торможения, который, в свою очередь, связан со ступицей.
4. Телескопическую стойку соединяют с кузовом и поворотным кулаком. Верхняя опора фиксирует стойку с кузовом машины и монтируется на штоке. Она состоит из наружного и внутреннего корпуса.

Телескопическая стойка

Зная устройство передней подвески собственного ВАЗ 2109 и разобравшись в схеме, вам будет намного проще проводить ремонт, искать слабые места, определять участки, где возникли неисправности или поломки.

https://youtube.com/watch?v=TQkC6DMmCf4

Ремонт подвески — вопрос достаточно трудоемкий и сложный, потому при отсутствии опыта и хотя бы базовых знаний в области этого компонента автомобиля, проводить работы своими руками настоятельно не рекомендуется.

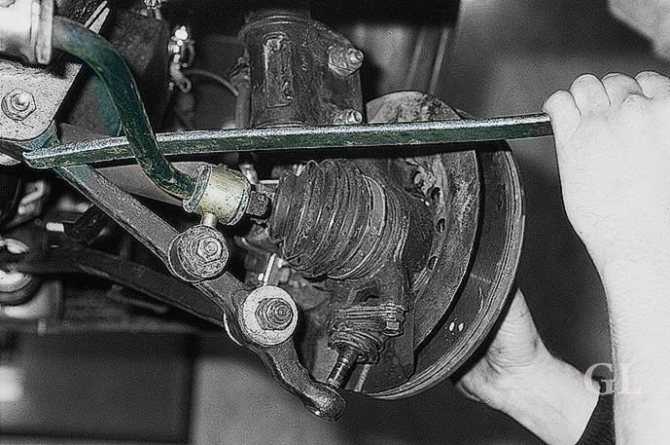

Проверка ходовой части

Необходимо проверять техсостояние резиновых пыльников и уплотнений хотя бы раз в год. Сюда относятся шаровые шарниры, чехлы стоек, втулок балки и тяг, сайлентблоков, стабилизаторов и других деталей. Сальники и пыльники, которые порваны, меняются новыми изделиями. Если вовремя не заменить пыльник, деталь подвески быстро выйдет из строя. Под пыльниками есть смазка, а грязь при попадании в смазку через порвавшийся чехол быстро увеличивает скорость износа детали. Она работает как наждачная бумага. Более подробное описание, ремонт ходовой автомобиля вы найдете на нашем портале.

Какие могут быть проблемы и как их устранить

Среди неисправностей могут быть и такие мелкие, которые следует устранить, используя обычный ремкомплект. Например, ослабление болтов штанги стабилизатора или гайки крепления опоры. Следует затянуть их покрепче.

Если же вы слышите, что подвеска издает звуки (стук, скрип), то это свидетельствует о более серьезных повреждениях. Сначала нужно определить, откуда исходит звук. Для этого можно использовать домкрат. Раскачайте в вертикальной плоскости колесо, если стучит в центре колеса, то, скорее всего, в подшипнике имеется довольно большая щель. Самому лучше подшипник не менять, так как можно его разрушить. Лучше обращаться в автосервис, где есть специальное оборудование для этих целей.

Делаем выводы: лучше заняться диагностикой и профилактикой своего авто и обезопасить себя во время езды, чем вкладывать средства в тюнинг.

http://lada-na-remont.ru/remont/vaz-2109/46-perednyaya-podveska-vaz-2109-skhemahttp://www.vazbook.ru/09/2109/main/system/ustroystvo-peredney-podveskihttp://luxvaz.ru/vaz-2109/288-shema-i-ustroystvo-peredney-podveski.htmlhttp://masteravaza.ru/hodovka/remont-hodovka/remont-hodovoj-vaz-2109-390http://ladaautos.ru/vaz-2109/sxema-remont-i-neispravnosti-perednej-podveski-vaz-2109.html

Устройство ходовой части автомобиля

Совокупность узлов и агрегатов транспортного средства, обеспечивающая его передвижение, называют ходовой частью. Главными компонентами ходовой части являются передняя и задняя подвески и колеса.

Кроме того, в ходовую часть автомобиля входят несколько дополнительных устройств: упругие и демпфирующие элементы, направляющие, стабилизаторы поперечной устойчивости, шины и опоры колес.

Принципиальная схема ходовой части автомобиля выглядит следующим образом.

Схема ходовой части авто

Для придания нашей статье большей практической ценности мы рассмотрим конструктивное исполнение ходовой части на примере одного из наиболее популярных у отечественных автолюбителей автомобиля – «ВАЗ 2109».

Передний мост

Передний мост «девятки» имеет подвеску телескопического типа, оснащенную витыми пружинами и гидравлическими амортизаторами. Поперечный рычаг – нижнего исполнения, оборудован растяжками и стабилизаторами поперечной устойчивости.

В силу применения на данной модели автомобиля переднеприводной схемы, техническая сложность переднего моста, как одного из основных элементов ходовой части, достаточно велика, несмотря на сравнительно малое количество узлов, составляющих конструкцию. Он состоит из:

• Стойки с амортизаторами.
• Поперечного рычага.
• Поворотного кулака.
• Системы растяжек.
• Узлов крепления к кузову (трансмиссии).

Задний мост

Конструкция заднего моста значительно проще, поскольку в нем отсутствуют элементы, связанные с трансмиссией (за исключением автомобилей с задним приводом).

Кроме того, на задний мост приходится меньшая по величине нагрузка, нежели на переднюю часть ходовой.

Сравнительно мягкий режим эксплуатации позволил разработчикам существенно упростить, как принципиальную схему данного узла, так и его конструктивное исполнение.

Задний мост «ВАЗ 2109» состоит из следующих элементов:

• Центральной балки.
• Гидравлических амортизаторов и пары пружин.
• Продольных рычагов.
• Кронштейны, фиксирующие мост на лонжероне автомобиля.
• Фланцы, осуществляющие крепление колес.

Как следует из названия, центральная балка служит основным элементом заднего моста. Она является совокупностью трех отдельных деталей (соединителя и двух продольных рычагов), связанных посредством сварочных швов с использованием усилительных накладок. К кронштейнам, приваренным на рычагах, монтируются амортизаторы и фланцы полуосей колес.

Ремонт ходовой части автомобиля

Важность функций, выполняемых элементами ходовой части любого автомобиля, предполагает ее своевременное техническое обслуживание и ремонт. Но необходимость выполнения ремонтно-восстановительных работ, а также их объем, и уровень сложности определяются в процессе диагностики ее состояния

Итак, рассмотрим главные признаки нарушения работоспособности ходовой части и симптомы наиболее распространенных повреждений ее элементов:

• Подтекание специальных технических жидкостей в районе расположения элементов ходовой системы. Главными причинами возникновения данного дефекта становятся повышенный износ сальника или зеркала штока гидравлического амортизатора.
• Возникновение посторонних стуков во время движения, нарушение управляемости автомобиля, или «рыскание». Как правило, этот симптом – яркое свидетельство износа и, следовательно, ослабление узлов крепления.

• Нарушение работоспособности подвески, выражающееся в недостаточном сопротивлении цилиндров амортизаторов прикладываемому к ним усилию. Причины данного явления достаточно разнообразны: недопустимый уровень износа элементов амортизатора (сальников, штока, фторопластовой втулки), неисправность клапанного механизма, малое количество технической жидкости.
• Возникновение жестких ударов «пробой», ощущаемых на рулевом колесе, при эксплуатации автомобиля на имеющем неровности дорожном полотне. Симптом характерен для пружин, утративших вследствие «усталости» металла необходимую упругость. Кроме того, подобная картина появляется при некорректной работе амортизаторов.

Резюмируя вышесказанное, конкретизируем несколько основных правил, помогающих избежать серьезных материальных затрат на ремонт ходовой части автомобиля:

• Исповедовать неагрессивный стиль вождения.
• Бережно эксплуатировать транспортное средство, особенно, в условиях бездорожья.
• Своевременно и в полном объеме проводить рекомендуемые производителем работы по техническому обслуживанию автомобиля и необходимые диагностические и ремонтные мероприятия.

Профилактический осмотр автомобиля

Чтобы ремонт был более результативным, необходимо тщательно продиагностировать ходовую часть автомобиля. Доверить это лучше специалистам автосервиса, у которых имеются специальные приборы и оборудование. Профилактический ремонт включает в себя такие работы:

• определяется степень износа амортизаторов;
• осматриваются пружинные чашечки;
• проверяется наличие люфтов;
• меняются пыльники;
• осматриваются шаровые опоры и наконечник рулевой тяги.

Если какой-либо рабочий узел лады ВАЗ имеет большой процент износа, его следует заменить. Чтобы ходовая функция автомобиля 2109 выполнялась качественно, необходимо контролировать работу сайлентблоков, поскольку они являются важным связывающим звеном между подвеской и рамой. Кроме того, важная часть диагностики машины — это осмотр тормозных колодок на степень износа, а также проверка герметичности шлангов.

Следует уделять больше внимания колёсным дискам. Если края железных дисков Лады ВАЗ имеют загибы от ударов о камни, их следует прокатать на специальной установке, легко устраняющей подобные дефекты. Обязательная часть ремонта дисков — балансировка колёс. Благодаря компьютерной диагностике, используемой автосервисами, можно своевременно обнаружить даже самые незначительные отклонения в работе той или иной детали. Это позволяет произвести ремонт вовремя, не дожидаясь серьёзной поломки.

Необходимость выполнения профилактического осмотра ходовой части авто согласовывается с пройденным расстоянием, указанным в книжке гарантийного обслуживания. Во время данного мероприятия выявляются и устраняются присутствующие неисправности. Если обнаружится порванный пыльник, его необходимо тут же заменить. Когда в находящуюся под ним смазку попадает грязь, смазка начинает действовать как наждачная бумага, что значительно ускоряет процесс износа детали.

Задний мост

Устройство ходовой заднего моста ваз 2109 гораздо проще, это объясняется тем, что в отличие от автомобиля классической заднеприводной схемы, в нем нет деталей связанных с трансмиссией. А нагрузка, которую воспринимает ходовая часть, гораздо меньше, чем у грузового автомобиля.

Статья в тему: Почему возникают провалы при нажатии на газ инжектор

Детали ходовой заднего моста

Из-за более мягкого режима работы (по сравнению с задним приводом предыдущих моделей), у конструкторов появилась возможность упростить схему и устройство этого узла ваз 2109. Так в задней подвеске ходовой части отсутствуют растяжки и детали для передачи вращающего усилия колесам, стабилизаторы (так как их роль выполняет балка), это незначительно ухудшило динамические параметры автомобиля, зато значительно повысило безотказность. В схему этого узла ходовой входят:

• Продольные рычаги;
• Центральная балка;
• Кронштейны крепления моста автомобиля к лонжерону;
• Гидравлические амортизаторы;
• Пружины (пара);
• Фланцы для крепления колес.

Конструкция заднего моста

Основным элементом устройства заднего моста ходовой части автомобиля ваз 2109 является балка, которая в свою очередь состоит из трех деталей — двух продольных рычагов и соединителя. Эти три узла соединены сваркой с усилительными накладками. На рычаги привариваются кронштейны для установки амортизаторов автомобиля и фланцы для установки полуосей колес.

В передней части рычагом установлены шарниры, через них проходят болты крепления ходовой части к шарнирам, смонтированным на лонжеронах кузова. Амортизаторы заднего моста автомобиля ваз 2109 — гидравлические с добавленными цилиндрическими пружинами. В своей верхней части через резинометаллические втулки они закрепляются в деталях кузова машины.

Устройство Ваз 2108 — 2109 — 21099. Часть 1

Руководство по эксплуатации и ремонту Ваз 2108/2109/21099

Вступление

1. Внешний вид Ваз 2108/2109/21099

2. Приборы комплектации(люкс) Ваз 2108/2109/21099

3. Контрольные органы Ваз 2108/2109/21099

4. Двигатель Ваз 2108/2109/21099

5. Кривошипно-Шатунный механизм Ваз 2108/2109/21099

6. Газораспределительный механизм (ГРМ) Ваз 2108/2109/21099

7. Система смазки Ваз 2108/2109/21099

8. Система охлаждения Ваз 2108/2109/21099

9. Система питания Ваз 2108/2109/21099

10. Впрыск топлива Ваз 2108/2109/21099

11. Воздушный фильтр Ваз 2108/2109/21099

12. Карбюратор Ваз 2108/2109/21099

13. Работа карбюратора Ваз 2108/2109/21099

14. Сцепление Ваз 2108/2109/21099

15. Привод сцепления Ваз 2108/2109/21099

16. Коробка передач (КПП) и дефференциал Ваз 2108/2109/21099

17. Работа коробки передач (КПП) Ваз 2108/2109/21099

18. Привод КПП Ваз 2108/2109/21099

19. ШРУС Ваз 2108/2109/21099

20. Тормозная система Ваз 2108/2109/21099

21. Привод тормозной системы Ваз 2108/2109/21099

22. Работа тормозной системы Ваз 2108/2109/21099

23. Рулевое управление Ваз 2108/2109/21099

24. Передняя подвеска Ваз 2108/2109/21099

25. Задняя подвеска Ваз 2108/2109/21099

26. Передние амортизаторы Ваз 2108/2109/21099

27. Задние амортизаторы Ваз 2108/2109/21099

28. Отопитель Ваз 2108/2109/21099

29. Сиденья Ваз 2108/2109/21099

30. Стеклоподъемник Ваз 2108/2109/21099

31. Система зажигания Ваз 2108/2109/21099

32. Электрика Ваз 2108/2109/21099

33. Генератор Ваз 2108/2109/21099

34. Фара Ваз 2108/2109/21099

35. Стеклоочиститель Ваз 2108/2109/21099

36. Приборная панель Ваз 2108/2109/21099

37. Кузов (отделка) Ваз 2108/2109/21099

Основные проблемы передней подвески ВАЗ 2109

Передняя подвеска ВАЗ 2109 требует постоянного контроля. Основными проблемами в передней подвеске считаются истирания шарнирных чехлов. Такая проблема является механической

Также не менее важной проблемой передней подвески является неровности в рычаге. Такая проблема может привезти к неправильной работе

Все эти детали необходимо постоянно просматривать и в случае поломки обязательно менять на новые.

Основные проблемы передней подвески могут быть такими, как:

1. Поломка стоек (необходимо срочно начать ремонт или заменить деталь).
2. Ослабление болтов (требуется их подкрутить).
3. Подушки растяжения износились (их следует сразу заменить на новые).
4. Недостаточно закреплены верхние элементы (необходимо затянуть гайки).
5. Опорный элемент разрушился (срочная замена детали на новую).
6. Износились стойки шланга (необходимо заменить деталь на новую).
7. Шаровой шарнир износился (требуется замена детали на новую).
8. Дисбаланс колес (требуется срочная балансировка).
9. Поломалась пружина или буфер сжатия (требуется срочная замена деталей на новые).

Ремонт передней подвески и замена деталей на новые может потребоваться при таких неполадках, как:

1. Сильная разница в давлении шин передней подвески (при этом следует отрегулировать поломанную деталь).
2. Нарушены монтажные углы в колесах (необходимо откорректировать углы).
3. Резиновый элемент на опорной стойке деформирован (необходимо срочно заменить деталь на новую).
4. Разница в пружинных и шинных показателях (необходимо срочно найти поломку и заменить деталь на новую).

Для того, чтобы избежать частых поломок передней подвески ВАЗ 2109 необходимо придерживаться нескольких советов: не перегружайте автомобиль более максимальной нагрузки, не разгоняйтесь и не тормозите резкими движениями, а главное не превышайте другие показатели, информация о которых находится в инструкции к вашему автомобилю.

Это интересно: Подбираем сигнализацию на ВАЗ 21099-2109-2108 — освещаем по порядку

особенности конструкции задней подвески автомобилей ваз 2108, ваз 2109, ваз 21099

Балка задней подвески состоит из двух продольных рычагов 13 (рис. 6.4) и соединителя 12, которые сварены между собой через усилители. В задней части к рычагам подвески приварены кронштейны 14 с проушинами для крепления амортизаторов и фланцы 15, к которым крепятся болтами оси задних колес вместе со щитами тормозных механизмов колес. Впереди к рычагам задней подвески приварены втулки 16, в которые запрессованы резинометаллические шарниры 1. Через шарниры проходят болты, соединяющие рычаги подвески со штампосварными кронштейнами 2, которые крепятся к лонжеронам кузова приварными болтами. Пружины 11 подвески опираются одним концом на чашку амортизатора 9, другим концом через изолирующую резиновую прокладку 10 — в опору, приваренную к внутренней арке кузова. Амортизатор задней подвески гидравлический телескопический двухстороннего действия. Амортизатор задней подвески прикреплен болтом 9 (рис. 6.5) к кронштейну продольного рычага подвески. Шток прикреплен к верхней опоре 5 пружины подвески через резиновые подушки б и опорную шайбу 3. Детали амортизатора показаны на рис. 6.6. В ступице 13 (см. рис. 6.5) установлен двухрядный радиально-упорный подшипник 12, подобный подшипнику ступицы переднего колеса, но меньшего размера. В отличие от ступицы переднего колеса, на которую внутреннее кольцо подшипника устанавливается с гарантированным натягом, на ступице заднего колеса подшипник 12 на оси 14 имеет переходную посадку.

Рис. 6.4. Схема задней подвески автомобиля ваз 2108, ваз 2109, ваз 21099: 1 — резинометаллический шарнир; 2 — кронштейн крепления рычага задней подвески; 3 — кожух амортизатора; 4 — буфер хода сжатия; 5 — крышка кожуха; 6 — опорная шайба; 7 — подушки амортизатора; 8 — распорная втулка; 9 — амортизатор; 10 — изолирующая прокладка; 11 — пружина задней подвески; 12 — соединитель рычагов; 13 — рычаг балки задней подвески; 14 — кронштейн крепления амортизатора; 15 — фланец; 16 — втулка рычага

<img style=«margin-top: 0px; margin-bottom: 0px;» mce_style=«margin-top: 0px; margin-bottom: 0px;» src=»/images/articles/20120205/332be3a72bf94784f8a7ffe49cf2050e.jpg» mce_src=»/images/articles/20120205/332be3a72bf94784f8a7ffe49cf2050e.jpg» alt=«статья про особенности конструкции задней подвески автомобилей ваз 2108, ваз 2109, ваз 21099» title=«особенности конструкции задней подвески автомобилей ваз 2108, ваз 2109, ваз 21099» width=«600»

Рис. 6.5. Крепление заднего амортизатора ваз 2108, ваз 2109, ваз 21099 — устройство задней подвески: 1 — защитный кожух; 2 — буфер хода сжатия; 3 — опорная шайба; 4 — изолирующая прокладка пружины; 5 — верхняя опорная чашка пружины подвески; 6 — подушки крепления штока амортизатора; 7 — нижняя опорная чашка пружины; 8 – задний амортизатор; 9 — болт крепления заднего амортизатора; 10 — болт крепления оси ступицы колеса; 11 — тормозной барабан; 12 — подшипник ступицы; 13 — ступица колеса; 14 — ось ступицы; 15 — гайка ступицы; 16 — стопорное кольцо; 17 — установочный штифт

<img style=«margin-top: 0px; margin-bottom: 0px;» mce_style=«margin-top: 0px; margin-bottom: 0px;» src=«images/articles/20120205/d08ed67a312716a462ab20595d01aae1.jpg» mce_src=«images/articles/20120205/d08ed67a312716a462ab20595d01aae1.jpg» alt=«статья про особенности конструкции задней подвески автомобилей ваз 2108, ваз 2109, ваз 21099» title=«особенности конструкции задней подвески автомобилей ваз 2108, ваз 2109, ваз 21099» width=«600»

Рис. 6.6. Устройство заднего амортизатора автомобиля ваз 2108, ваз 2109, ваз 21099: 1 — корпус клапана сжатия; 2 — диски клапана сжатия; 3 — дроссельный диск клапана сжатия; 4 — тарелка клапана сжатия; 5 — пружина впускного клапана; 6 — обойма клапана сжатия; 7 — гайка клапана отдачи; 8 — пружина клапана отдачи; 9 — тарелка клапана отдачи; 10 — шайба; 11 — диск клапана отдачи; 12 — дроссельный диск клапана отдачи; 13 — поршень; 14 — кольцо поршня; 15 — тарелка перепускного клапана; 16 — пружина перепускного клапана; 17 — ограничительная тарелка; 18 — дистанционная втулка; 19 — резервуар; 20 — шток; 21 — опора буфера сжатия; 22 — гайка; 23 — обойма сальника; 24 — защитное кольцо штока; 25 — сальник; 26 — уплотнительное кольцо резервуара; 27 — направляющая втулка штока; 28 — цилиндр; 29 — сайлентблок

Какие бывают типы амортизационных стоек

От качества дорожного покрытия и стиля вождения автомобилем зависит выбор стоек:

Масляные стойки ВАЗ 2109 за счет работы гидравлического узла обеспечивает комфортное движение по хорошей дороге в черте города и по трассам. Цена их самая низкая, габариты небольшие. К недостаткам, при их установке, можно отнести:

1. в компенсационных камерах находится смесь воздуха, которая при его избытке создает ненадежность в работе устройства, а при недостатке эффективность амортизатора – нулевая;
2. плохая теплоотдача;
3. могут появиться кавитационные пузырьки при движении автомобиля по грунтовке, за счет частого и резкого перемещения поршня, а это приведет к вспениванию масла.

• Газовые стойки ВАЗ 2109 отличаются большей стойкостью и повышенной стоимостью. Обладают увеличенной жесткостью при высокой скорости передвижения авто, но комфорт снижает повышенная ударная нагрузка, действующая на водителя и пассажиров.
• Компромиссный вариант первых двух исполнений – двухтрубные газонаполненные стойки. Имеют достаточную мягкость хода, устойчивые, при движении на большой скорости, по пересеченной местности. Газовый подпор имеет невысокое давление, что исключает закипание масла, колебания хорошо гасятся. Это самые надежные и долговечные стойки для ВАЗ 2109.
