Монтаж и ремонт выключателя с подсветкой

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках. Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

• У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
• Вышел из строя электронный переключатель для люстры.
• Невозможно включить осветительный прибор при помощи пульта.
• Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Схема подключения указана на самом электронном трансформаторе

1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

• Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
• Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

• При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
• Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
• При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

• Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
• При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
• Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Как устранить возникшую проблему

Если светодиодная лампа горит при выключенном свете, как это исправить? Решения бывают различные. Все зависит от сущности самой проблемы.

1. Например:
2. Дешевая некачественная светодиодная лампа всегда светится в темноте после ее выключения. Чтобы эту проблему устранить, необходимо заменить ее качественной продукцией от проверенного производителя.
3. Если горит осветительный элемент из-за того, что используется выключатель с подсветкой, то решить эту проблему можно по-разному.
4. Например, самый простой выход – это сменить в доме выключатель на обычный, без подсветки. Можно просто отрезать определенный провод, который питает подсветку. Сделать это можно после того, как вскрыли коммутационный аппарат. Но есть другой выход – для сохранения такой функции, достаточно на определенном участке электрической цепи поставить параллельно резистор.
5. Если светодиодная лампочка светится и причина в проводке, то решить такую проблему будет крайне сложно. Чтобы ее устранить, необходимо найти место утечки тока. Но это может повлечь за собой определенные трудности. Но зато, когда свет будет выключаться, лампочки гореть не будут.

Разнообразие методов дозволяет разрешить проблему свечения излучателей с диодами так, что они не будут светиться вполнакала при отключении выключателя. Главное – это понять основную причину возникновения проблемы. Надеемся, теперь вам стало понятно, почему светодиодная лампа светится после выключения и что делать, чтобы исправить ситуацию!

Убрать подсветку будет самым простым и быстрым решением этой проблемы. Чтобы это осуществить, необходимо провести отключение проводов, от которых питается подсветка, перед этим предварительно вскрыв крышку выключателя.

Как вариант можно еще отрезать этот провод, но сначала обязательно узнайте, где находится силовой провод, чтобы не перепутать.

Проделав это, заряжающий конденсатор ток не будет протекать, после чего тускло светиться или мигать лампа уже не будет;
Если вы хотите не столкнуться с этой проблемой, то перед покупкой выключателя обратите внимание на наличие или отсутствие подсветки. Если ее нет, то и главная проблема не появится;
Неплохим вариантом будет параллельное подключение обычной лампы, использование такого варианта не даст энергосберегаюшему источнику света гореть в выключенном режиме

Это достигается благодаря тому, что ток для подзарядки конденсатора уйдет на нить накала;
Существуют выключатели, которые имеют обязательную подсветку, нужную для какой-либо цели. Как же быть в таком случае, и какие действия предпринять?

Неплохим решением для устранения данной проблемы будет параллельное подключение резистора, который поможет создать дополнительное сопротивление на нужном участке электроцепи. Главный плюс этого способа, это копеечная его цена, совершить покупку резистора вы сможете абсолютно в любом магазине радиотехники.

Стоит заметить, что резистор не будет негативно влиять на нормальную работу светодиодов. Но когда выключатель отключен, будет работать подсветка, а соответственно резистором будет потребляться ток, который идет на зарядку конденсатора. Также не забудьте заизолировать резистор, для этого лучше всего используйте термоусадочную трубку.

Ремонт выключателя в холодильнике

Причин, по которым свет в холодильнике не горит, может быть множество:

• Выход из строя терморегулятора, подающего на лампочку специальный контакт. Этот прибор не подлежит ремонту, потому придется его заменить новым.
• Не срабатывание или «западание» кнопки, переводящейся во включенное положение прижатием дверцы холодильника. Необходимо проверить ее работу и возможность выполнения ремонта.
• Также необходимо проверить, не перегорела ли лампочка. Она может быть недостаточно плотно установлена, либо вставлена так, что ее контакты периодически отходят. В свое время мне не удалось поступить в институт по состоянию здоровья, потом замоталась, так и не получив никакой специальности. Но мне очень хочется состояться в этой жизни, построить карьеру и развиваться в профессии, поэтому стала искать, где приобрести диплом в Москве без риска. Найдя компанию, слегка растерялась и засомневалась. Но поговорив с менеджерами, все страхи улетучились. Они, дали гарантию полной анонимности, и заверили, что диплом идентичен оригиналу. После сотрудничества с ними, я в этом убедилась. Для того чтобы удостовериться в этом, необходимо просто покачать лампочку в разные стороны и, если она начнет мерцать, потребуется всего лишь заменить патрон.
• Не лишним будет убедиться, что холодильник вообще работает, подключен ли он к электросети или просто сломался по различным причинам.

Также причина может заключаться и в других поломках:

• сбоит электроника;
• не работает магнитный выключатель;
• какие-либо проблемы с проводкой внутри прибора.

Проблемы с проводкой могут возникнуть при попадании воды в гнездо лампочки, что часто приводит к перегоранию проводов. Зачастую повышенное образование конденсата может вывести из строя всю проводку. Такой «болезнью» в основном отличаются недорогие модели от малоизвестных производителей.

Выключатель рычажного типа, применяющийся в большинстве современных моделей холодильников известных марок

Если обнаружено, что проблема заключается именно в выключателе, необходимо найти его внутри холодильного устройства. Как правило, в большинстве моделей выключатель расположен в верхней внутренней части корпуса и имеет вид вытянутого рычажка, прижимаемого дверцей. На дверце для надежного прижатия устроен соответствующий выступ.

При неисправности выключателя, максимум, что можно сделать собственными силами — это несколько раз попеременно прижать и отжать кнопку.

Изучаем продукцию «Легранд Валена». Выбираем идеальные розетки и выключатели

Порой сложно найти электроустановочное оборудование, которое гармонично впишется в интерьер и не нарушит целостность цветовой палитры. С этой задачей легко справится продукция от серии «Валена».

Необычные розетки и выключатели можно скомпоновать в единое целое по принципу конструктора и забыть о шаблонной продукции с катастрофически малым набором вариантов «раскраски».

Особенности розеток и выключателей

особенность изделий от французских производителей — разборный тип конструкции, состоящей из 3 элементов:

Механизм.

Лицевая панель.

Внешняя рамка.

Механизм — единственная постоянная часть оборудования. Все остальное в розетках и выключателях можно легко заменить. У вас контрастный интерьер в темных и светлых тонах? Выбираем белую лицевую панель и рамку «Матовый черный». Результат — полная цветовая гармония.

Определиться с типом оборудования и его цветом поможет официальный сервис от «Легранд»: конфигуратор.

Виды продукции

По форме серия продукции «Валена» делится на следующие виды:

• Life («Лайф»). Строгие линии и слегка закругленные углы.
• Allure («Аллюр»). Мягкие черты и «овальные» углы.

Дизайн первого типа . Это выбор для людей, которые ценят классику. Рациональная форма легко впишется в любой интерьер.

Второй вариант исполнения подойдет тем, кто стремится вырваться за рамки привычного. Инновационное и оригинальное оборудование украсит комнату с мягкими линиями.

В качестве материала для изготовления рамок для изделий используется не только пластик, но и карбон, кожа, и даже дерево.

Преимущества оборудования

К числу плюсов розеток и выключателей относятся:

Безопасность. Оборудование «Легранд Валена» соответствует классу защиты IP44, а значит, его можно устанавливать даже в ванных комнатах и помещениях с высоким уровнем влажности.

Легкость монтажа. Изделия оснащены металлическими суппортами с фасками для удобной центровки и совмещения в блоки. Есть зажимной механизм для проводов.

Высокое качество. Продукция изготавливается из добротных материалов. Контакты надежно фиксируют вилку-штепсель и не расшатываются, а клавиши выключателей работают исправно даже спустя несколько лет после установки.

Богатый выбор. Производитель предлагает покупателям изделия в 2 вариантах исполнения. Широкая цветовая палитра позволяет собрать оборудование с уникальной конфигурацией.

Выключатели

особенность, благодаря которой потребители выбирают выключатели «Легранд Валена», — надежность механизма In`Matic. Встроенные автоматические клеммы позволяют моментально зафиксировать провода, а крепление суппорта в 4 точках предотвращает расшатывание конструкции.

Глубина механизма равна 21 мм, поэтому его можно вставить в любой стандартный подрозетник и еще останется место для запасной длины кабеля. Специальные прорези упрощают процесс выравнивания положения устройств.

Французские производители предлагают потребителям следующие категории выключателей:

• Проходные.
• Промежуточные.
• Двухклавишные.
• Трехклавишные.
• Перекрестные.
• Светорегуляторы.

У большинства позиций есть варианты исполнения с подсветкой.

Основным преимуществом розеток «Легранд Валена», как и в случае с выключателями, можно назвать высокое качество механизма In`Matic. В новых версиях установочного электрооборудования металлический суппорт для повышенной безопасности покрыт слоем изоляции.

Благодаря защитным шторкам, закрывающим штепсельные отверстия, существенно снижается риск получения травм. Не нужно разбирать весь механизм, чтобы «прозвонить» его тестером. Достаточно снять лицевую панель и воспользоваться двумя контрольными точками.

В каталоге розеток содержатся следующие варианты исполнения:

Как исправить проблему

Выключатель с подсветкой – это очень практичное устройство, облегчающее жизнь. Отказываться от него ради использования современных источников света не стоит. Чтобы не мигали лампочки из-за выключателя с подсветкой, можно воспользоваться одним из двух способов:

• Увеличить балластное сопротивление дополнительной цепи;
• Использовать резистивный или ёмкостный шунт.

В дополнительной схеме выключателя сопротивление (резистор) уже есть. Он установлен последовательно с неонкой или светодиодом. Если увеличить номинал резистора, то протекающий по ней ток будет еще слабее. Тогда конденсатор после выпрямительного моста драйвера не будет заряжаться полностью из-за естественных потерь.

Недостатком этого способа является сложность подбора номинала балластного сопротивления – если он будет слишком большим, то подсветка работать перестанет. Кроме того, это достаточно сложно технически. Надо иметь действительно золотые руки.

Простейшим резистивным шунтом является лампа накаливания мощностью в 40 Вт. Сопротивление ее холодной нити не более 100 Ом. Это меньше, чем входное сопротивление драйвера. Весь ток от подсветки пойдет через нее. Однако разные источники света в люстре – это очень некрасиво. Зато процесс шунтирования чрезвычайно прост.

Её может заменить резистор с номиналом 100 Ом для цепей с напряжением 250–400 вольт. Его устанавливают между фазным и нулевым проводом в клеммной коробке, от которой проложен кабель к коммутатору.

Если до нее никак не добраться (например, она заклеена обоями), то резистор-шунт можно припаять к входным проводам люстры.

Недостатком способа является то, что шунтирующий резистор может нагреваться.

Ёмкостный шунт отнимает электричество у конденсатора, который является причиной мигания источников света. Только использовать надо не электролитический (имеющий полярность выводов) элемент, а масляно-бумажный, маркированный знаком ≈ и рассчитанный на напряжение 250–400 вольт. Его емкость не должна превышать 1 мкФ. Монтируется он точно так же, как резистивный шунт – между фазным и нулевым проводом.

К свечению обесточенных ламп приводит и неправильный монтаж. Например, если коммутируется нулевой провод, а не фазный. Кроме того, на интенсивность мерцания люминесцентных «экономок» влияет качество их изготовления. Лучше всего провести работы по шунтированию отключателя еще при его монтаже.

При подключении энергосберегающих или светодиодных ламп к выключателю с подсветкой лампы полностью не гаснут или мигают. В видео-обзоре предлагаем вам посмотреть варианты решения данной проблемы:

Сопротивление и мощность резистора

Вышеприведенные параметры резистора соответствуют напряжению сети 220 В. Бывает, что светодиодный светильник запитан от линии другого номинала. Тогда придется сделать расчет сопротивления и мощности резистора самостоятельно.

Сопротивление считаем по формуле R=∆U/I, в которой ∆U — разность между реальным напряжением в линии электроснабжения устройства и напряжением лампы, I — сила тока светодиода.

Лампочка будет работать нормально, если номинал резистора находится в пределах 150 – 510 кОм.

Мощность считаем по формуле P=∆U×I, где буквенные значения аналогичны вышеприведенным пояснениям.

Зная эти формулы, легко сделать необходимые вычисления номинала резистора.

Устраняем мерцание. Инструкция.

Мы отметили основные причины, которые могут приводить к миганию светодиодной лампы. Теперь посмотрим подробно, как устранить сложные причины, для чего и предоставим пошаговую инструкцию.

Как отключить подсветку в выключателе?

Если вы относитесь к тем счастливчикам, что приобрели выключатель с подсветкой, но перешли на светодиодные лампы – сочувствуем. Ибо редко два этих явления уживаются вместе. Самым простым, пользующимся популярностью решением является отключение подсветки. Как это сделать?

1. Обесточьте выключатель (весь дом).
2. Измерительным прибором проверьте наличие тока.
3. Кусачками откусите провода, которые подают питание к индикатору освещения.
4. Установите прибор обратно. Закрепите. Подайте электроэнергию.

Если после проделанных шагов светодиодные лампы также светятся после выключения или мерцают – просто смените выключатель.

1. Обесточьте выключатель или весь дом.
2. Проверьте наличие тока.
3. Выньте коммутирующий прибор из коробки на стене.
4. Извлеките все провода.
5. Прикрутите, зафиксируйте новый выключатель, включая провода.
6. Подайте ток, проверьте, получилось ли устранить неполадку с морганием светодиодной лампы.

Убираем ошибки из работы проводки

Самые частые ошибки, которые встречаются в работе проводки – две. Неправильное ее подключение и несоответствие параметров сети требованиям, заявленным производителем на упаковке ламы. Проверьте:

• Куда подведен фазный провод (к какому контакту, какой полярности). Наличие наведенного напряжения (параллельного кабеля);
• И если в первом случае проблема устраняется в два счета путем перестановки проводов местами, то во втором варианте вся проводка нуждается в ремонте.
• Моргает светодиодная лампа – либо стабилизируем конденсатором, либо усиливаем сопротивление резистором.

Как мы уже упоминали, одним из способов, устранения причины, по которой моргает лампа после выключения, является добавление в схему конденсатора или резистора.

Присоединить второстепенный элемент к светильнику, расположив его с тыльной самого выключателя или изнутри патрона:

• Шаг 1. Купите неполярный конденсатор, выдерживающий мощность 630-640 В. Именно он поможет стабилизировать ток. Самым лучшим решением станет металлопленочный конденсатор.
• Шаг 2. Если укрепляете патрон – нужно купить резистор, мощность которого будет зависеть от суммы мощности всех гнезд. Попробуйте начать с 25% дополнительного сопротивления к существующему резистору. Если проблема не будет решена – увеличьте до 50%. При наличии на выключателе двух или нескольких кнопок – следует приобрести к каждой отдельный резистор или конденсатор. Правда, учитывайте и риски, ведь конструкция получается уже довольно пожароопасной.
• Шаг 3. Проверьте, чтобы ни один из добавленных элементов не соприкасался с самим корпусом или проводом.

Вопрос – почему мигает светодиодная лампа, решен!

Мы выяснили, почему моргают светодиодные лампочки, и совсем неважно, находятся лампы в выключенном состоянии или включенном. Дали четкую инструкцию, что заменить, добавить, купить заново

Самое важное, помните, мерцание ламп способно навредить не только вашей нервной системе, но нанести непоправимый вред зрению. Правильно делайте выбор, не экономьте на своем здоровье!. Параметры пульсации, указанные производителем, позволят понять, насколько сильный вред такой прибор освещения способен принести здоровью ваших глаз

Параметры пульсации, указанные производителем, позволят понять, насколько сильный вред такой прибор освещения способен принести здоровью ваших глаз.

Встретить выключатель со светодиодной подсветкой сегодня можно практически в каждом доме. Пользоваться таким выключателем в темнее время суток значительно более удобно, но, с появление люминесцентных и светодиодных ламп, с этими «удобными» устройствами стали возникать проблемы.

Некоторые современные лампы, подключенные через настенный выключатель с подсветкой, мигают, несмотря на то, что свет находится в выключенном состоянии. Неприятный для глаза эффект моргания возникает вследствие замкнутой электрической цепи, образованной резистором со светодиодом (или резистором и неоновой лампочкой) и схемой преобразователя питания светодиодной или люминесцентной лампы.

Избавиться от мигания в лампе на 220В можно несколькими способами, об этом уже . В данной статье рассмотрим самый простой и надежный вариант более детально. Он заключается в удалении подсветки из выключателя. Так как отключить подсветку в выключателе? Обо всем по порядку.

Светодиодная подсветка выключателя | Электрик в доме

Светодиодная подсветка выключателя.

Светодиодная подсветка выключателя

Как сделать самому светодиодную подсветку выключателя, как сделать неоновую подсветку выключателя, какие детали лучше использовать мы рассмотрим в этой статье, а также разновидности электросхем подсветки выключателя, их достоинства и недостатки.

Итак, из обычного штатного выключателя делаем выключатель с подсветкой, для этого собираем простенькую схему и устанавливаем её в ваш выключатель. При этом необязательно высверливать отверстие под светодиод, его свечение будет видно и так, сквозь клавишу выключателя, особенно в темноте.

На схеме обозначены:

L1 — лампа накаливания,S1 — выключатель,R1 — резистор МЛТ-0,25 130 кОм, или любой другой на мощность рассеивания не менее 0,25 Вт и близкого номинала,D1 — светодиод АЛ307БМ, или любой другой малогабаритный, яркость свечения будет зависеть от номинала R1,D2 — диод КД522Б, или любой другой малогабаритный, с допустимым обратным напряжением не ниже 30В.

Принцип работы схемы.

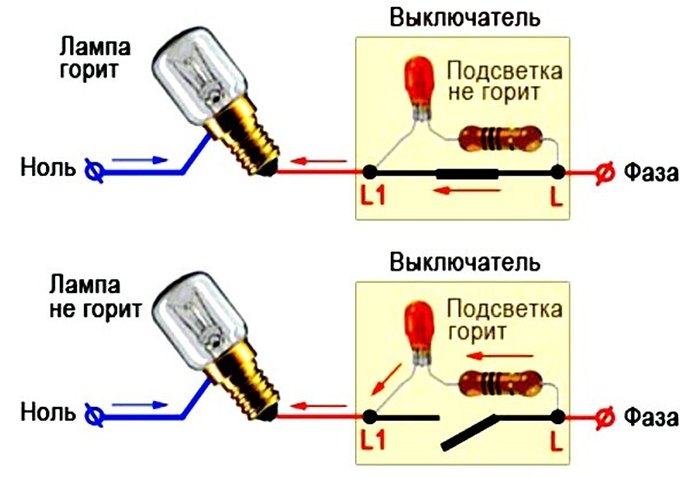

При разомкнутых контактах выключателя ток протекает через ограничительный резистор R1, светодиод D1 и спираль лампы накаливания L1, ток очень мал, поэтому спираль лампы не накаляется, а сопротивление холодной нити накала практически равно нулю. Горит только светодиод, диод D2 служит для защиты светодиода D1 от пробоя обратной полуволной напряжения, так как у светодиода допустимое обратное напряжение составляет единицы вольт. Работать схема без диода D2 тоже будет, но недолго.

В случае включения света, контакты S1 замыкаются и вся схема просто закорачивается контактами выключателя и светодиод не горит.

Такая схема предназначена для работы с любыми лампами накаливания, при применении некоторых (обычно дешёвых) энергосберегающих ламп может наблюдаться периодическое неяркое вспыхивание ламп или слабое свечение. Также вспыхивание может наблюдаться, если на выключатель подан ноль, а не фаза.

Схема потребляет 1-2 Вт/час. В целях небольшой экономии электроэнергии можно применить вместо гасящего резистора конденсатор, схема в этом случае будет потреблять 0,5-1 Вт/час, но тут возникнет неудобство: дополнительная деталь — конденсатор, который может не поместиться в выключатель.

Схема подсветки выключателя с конденсатором.

Светодиодная подсветка с конденсатором

В схеме обозначены:

L1- лампа накаливания,S1 — выключатель,С1 — конденсатор 1 мкф 400 В,R1 — резистор МЛТ-0,25 100 Ом,D2 — диод КД522Б.

Отличие в схеме в конденсаторе C1 и в номинале резистора R1, который теперь служит для ограничения зарядного тока конденсатора.

Неоновая подсветка выключателя.

Неоновая подсветка выключателя

Также можно использовать вместо светодиода миниатюрную неоновую лампочку, она потребляет совсем мало электроэнергии, но горит достаточно ярко.

В схеме обозначены:

L1 — лампа,S1 — выключатель,R1 — резистор МЛТ-0,25 180 кОм,L2 — неоновая лампа МН3.

Эта схема наиболее предпочтительна, так как её можно использовать с любыми видами ламп, в том числе и с энергосберегающими. Неоновую лампочку можно взять из обычного стартёра для дневных ламп на 220В, в стартёре параллельно лампочке стоит конденсатор, его нужно отпаять, он нам не нужен. В этом случае резистор R1 лучше взять на 500 кОм.

Детали схем лучше всего не просто скрутить между собой, а спаять паяльником.

ВНИМАНИЕ! При монтаже схемы в выключатель, его необходимо обесточить! Обязательно проверьте отсутствие напряжения с помощью индикаторной отвёртки, как это написано здесь. Не забывайте о своей безопасности

Будет интересно почитать:

Рубрики: Электронные устройства, Электросхемы Метки: электричество, электроника, электросхема

elektricvdome.ru

Порядок ремонта

Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:

• Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
• Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
• Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
• Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.
• Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
• Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.

Иногда нагар не получается полностью вычистить с помощью шкурки. В этом случае остатки его нужно снять жалом шлицевой отвертки.

Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.

Признаки того что выключатель пора ремонтировать

Долгая работа прибора во многом зависит от того насколько грамотно произведен монтаж проводки и установка самого выключателя. О неисправности или проблемах могут свидетельствовать следующие признаки:

• Прибор не включается;
• При включении в выключателе слышен характерный сухой треск (чаще всего выключатель трещит из за плохого контакта);
• При включении постоянно перегорают электрические лампочки;
• При включении наблюдается непродолжительное «моргание» лампочки с сопровождающимся треском;
• После включения через некоторое время корпус нагревается, так что температуру можно ощущать при касании;
• При работе западают клавиши, необходимо прилагать усилия или несколько раз повторять операцию «включения-выключения»;
• Выключатель не выключает свет.

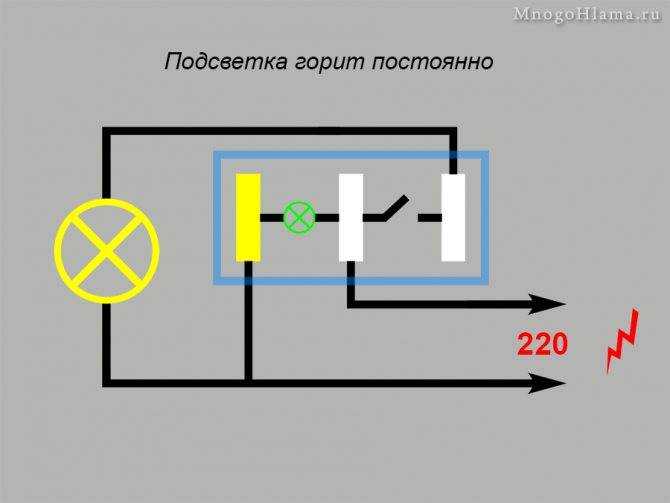

Подключение выключателя с подсветкой

Независимо от формы и количества клавиш управления светом монтаж и подключение выключателя производится по одному принципу. Проще всего его можно объяснить на примере одноклавишного устройства.

Установка одинарного выключателя

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

1. Снимаем клавиши, поддевая их отвёрткой с плоским жалом.

2. Аккуратно удаляем декоративную рамку.

3. Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.

4. Ослабляем крепления проводов и отсоединяем их.

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

1. Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
2. Закрутить болты крепления к подрозетнику.
3. Установить рамку и клавиши.

4. Включить рубильник и проверить работоспособность устройства во всех режимах.

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Видео: как подключить одноклавишный выключатель с подсветкой

https://youtube.com/watch?v=zhGl2YIt3IQ

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей

Важно подключить их в правильном порядке

Видео: как подключить трёхклавишный выключатель с розеткой

Подключение проходного выключателя с подсветкой

Проходным называется выключатель, который состоит из двух частей. Первая устанавливается в начале какого-либо пути, например, перед лестницей на второй этаж. Вторая часть при этом монтируется в конце, т. е. при входе на этаж. Таким образом, освещение лестницы можно включить внизу, а выключить уже после подъёма.

Для установки проходного выключателя понадобится проложить кабель из трёх жил к обоим выключателям. Схема подключения выключателей обычно приводится на их упаковке. Монтаж каждого устройства полностью аналогичен описанному выше.

Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте

Технические требования

2

Для установки умного выключателя в вашем доме должна быть трехпроводная электропроводка, то есть проводка с отдельным нейтральным проводом. Однако во многих старых домах, где проводку не меняли, такого провода нет. В этом случае установить умный выключатель не получится.

В качестве альтернативы можно использовать умный диммер — он подходит для любой электропроводки. Но умный диммер обычно намного слабее умного выключателя. Если умный выключатель рассчитан на 2,500 — 3,000 Ватт, то умный диммер — на 250-300 Ватт. Для обычного светильника этого вполне достаточно, особенно если в нем стоят маломощные энергоэффективные лампы. Дополнительный бонус — умный диммер позволяет не только включать и выключать свет, но и менять его яркость или включать и выключать плавно.

Умная лампа подходит для любой проводки. Потому что она не подключается к проводам, а ввинчивается в патрон светильника.
