Датчик скорости ваз 21083, 21093, 21099

Процесс установки

Весь процесс можно разделить на несколько этапов:

осмотр машины на предмет необходимости замены датчика скорости и спидометра;
подбор и замена (по необходимости) датчика скорости и спидометра;
подключение проводов тахографа к датчику скорости и спидометра;
проверка;
калибровка и активизация блока СКЗИ(производится в специализированном центре).

Теперь о каждом пункте подробнее.

Датчик скорости и спидометр

При осмотре ТС необходимо обратить внимание на датчик скорости и спидометр. Если спидометр механический с тросиком, то его однозначно под замену, а также потребуется установка датчика скорости. Возможен вариант использования проходного датчика, чтобы оставить старый спидометр, но этот вариант только на крайний случай

При установке тахографа на Камаз, могут встретиться датчики скорости в виде маленького генератора, который в зависимости от скорости меняет напряжение которое подается в спидометре, в котором установлен моторчик, скорость вращения которого напрямую зависит от напряжения. При установке тахографа нам МАЗ нам может понадобиться переходник для монтажа нового датчика скорости, его можно подобрать в магазине или выточить (для особых экстремалов)

Возможен вариант использования проходного датчика, чтобы оставить старый спидометр, но этот вариант только на крайний случай. При установке тахографа на Камаз, могут встретиться датчики скорости в виде маленького генератора, который в зависимости от скорости меняет напряжение которое подается в спидометре, в котором установлен моторчик, скорость вращения которого напрямую зависит от напряжения. При установке тахографа нам МАЗ нам может понадобиться переходник для монтажа нового датчика скорости, его можно подобрать в магазине или выточить (для особых экстремалов).

Какой спидометр установить выбирать только Вам, все зависит от бюджета и размера отверстия на панели приборов. Более подробно с моделями спидометров и датчиков скорости вы можете ознакомиться в каталоге на нашем сайте. Вернемся к установке, если нужно менять спидометр и датчик, проводим работы по их замене. Проводятся они очень просто, чуть выше даны рекомендации по прокладке нового кабеля от коробки до спидометра. Датчик скорости как правило просто выкручивается, и взамен его вкручивается новый.

Теперь подключаем устройство к бортовой сети

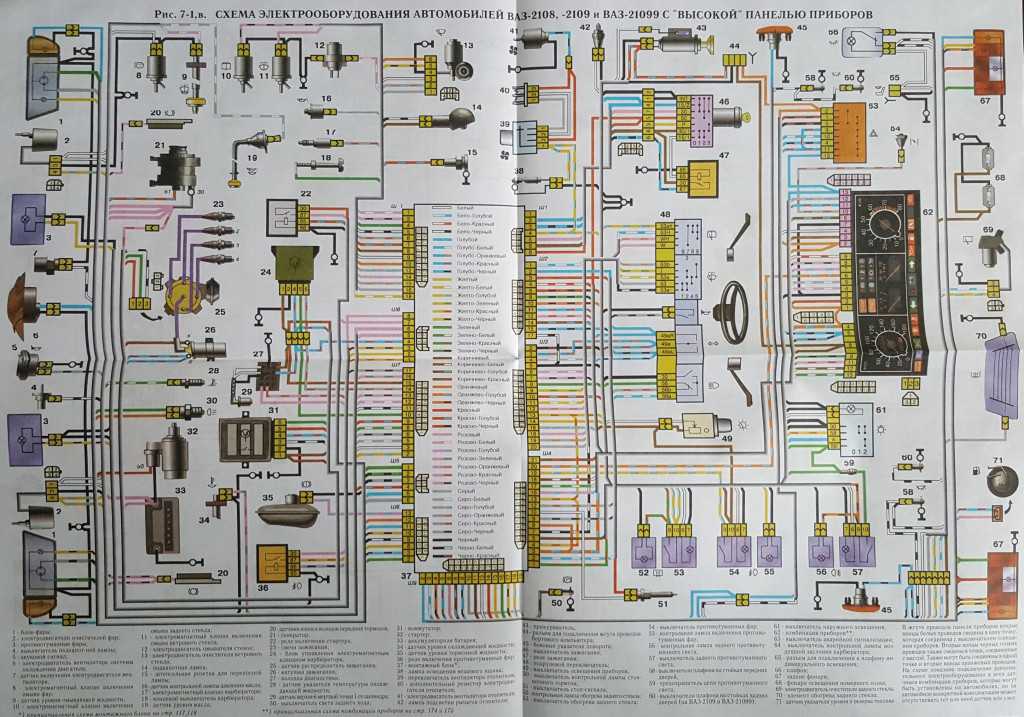

Схема подключения тахографа как правило разная, вызвано это огромным количеством не только марок машин, но и их модификациями. Как правило основные подключаемые провода при монтаже: — питание +12\24 Вольта. Берется на 1 контуре питания или протягивается от АКБ; — масса. Подключается на корпус или тянется из клеммной колодки с массой. если на кузове\корпусе ТС нет массы (например автомобили MAN); — зажигание. Как правило есть на замке зажигания (тумблере) или под приборной панелью, обозначается как ACC; — включение габаритов\ближнего света. Предназначено для автоматической регулировки яркости дисплея тахографа, берется от блока предохранителей, в котором предохранитель от света или от провода на фары под приборной панелью; — питание датчика скорости. Питание идет от тахографа к датчику. Тут все просто, согласно схемы на датчике подаем плюс; — масса датчика скорости аналогично; — сигнал от датчика скорости. Просто подключаем от датчика напрямую на разъем; — выход на спидометр. Подключается для того, чтобы работал спидометр. Подключение производить именно от тахографа, а не от датчика скорости. Скрутки «все в кучу» не допускаются! — дополнительное оборудование по необходимости (датчики уровня топлива, температурные датчики и доп. оборудование).

Диагностика датчика скорости на примере «Лада Калина»

Существует 3 вида датчиков: работающие по эффекту Холла, индуктивные, язычковые. В автомобилях ВАЗ (как и в больше других машин) используется первый вариант. Рассмотрим диагностику именно такого ДС. На нём есть три контакта: напряжение, импульсный сигнал и заземление.

Перед началом работ проверьте наличие заземления и напряжения 12 В в контактах — для этого нужно их прозвонить и протестировать контакт с импульсными сигналами при кручении.

Существует три способа проверки ДС.

Как проверить работоспособность тестером

Первый — с демонтажем датчика. Инструменты: вольтметр.

Находим ДС, снимаем его.
С помощью вольтметра определяем назначение каждой клеммы.
Подключаем входящий контакт вольтметра к клемме, управляющей импульсными сигналами.
Второй контакт вольтметра заземляем на корпус или двигатель авто.
Вращаем датчик скорости, проверяя наличие сигналов в рабочем цикле. Измеряем уровень напряжения. Для этого можно надеть на ось датчика трубку. Чем быстрее вращается изделие, тем более высоким должно быть напряжение на вольтметре. Если роста напряжения не происходит — что-то не в порядке.

Второй способ не требует демонтажа ДС. Инструменты: домкрат, вольтметр.

Используя домкрат, приподнимаем автомобиль так, чтобы одно колесо не прикасалось к земле.
Подключаем вольтметр к соответствующим контактам.
Вращаем колесо и смотрим на вольтметр — на нём должны быть напряжение и частота в Гц. Если всё это имеется, датчик в порядке.

Диагностируем с помощью контрольной лампы

Третий способ требует инструментов: «контролька» или провод с лампочкой, домкрат.

Отключаем импульсный провод от датчика.
Включаем зажигание.
«Контролькой» ищем «+» и «–».
Приподнимаем одно колесо, как во втором методе.
«Контрольку» подключаем к проводу «сигнал» и вращаем колесо руками. Если на ней загорелся «минус», ДС функционирует нормально.

Под рукой нет «контрольки»? Сгодится и провод с лампочкой. Для проверки нужно подключить одну из его сторон к «+» АКБ. Вторую сторону размещаем на разъёме «Сигнал». Вращаем колесо. Если лампочка мерцает, все в порядке.

Проверяем датчик мультиметром. Цифрами отмечены контакты датчика

Замена датчика скорости ВАЗ 2110: подробная инструкция к действию.

Предварительно обесточив автомобиль (сняв провод с минусовой клеммы АКБ), сдавите к центру дужки, расположенные по бокам датчика, и отсоедините от него колодку проводов.

Демонтируйте датчик скорости, просто выкрутив его против часовой стрелки (руками или с помощью ключа на «21», и установите на его место новый.

Закрутите датчик до упора, присоедините к нему колодку проводов, соблюдая полярность.

Будьте аккуратны! В процессе таких, казалось бы, несложных работ очень велика вероятность повреждения штока привода и попадания его обломка внутрь привода.

Если избежать его все же не получилось, действуйте следующим образом:

открутите крепление привода спидометра (гайку вместе с шайбой) ключом на «10»;

легкими расшатывающими движениями пробуйте вытащить его на себя, если не получается – помогите себе накидным ключом на «14», главное, не выроните шток, в противном случае придется разбирать всю КПП;

дальнейшие действия зависят от удачи и вашего желания. Можно просто заменить шток (при покупке обязательно сравнивайте его маркировку с вышедшей из строя деталью, так как количество зубьев на шестерне может быть разным), а можно все же попробовать извлечь обломок, особенно, если он пластмассовый: на огне раскалите проволоку и проткните ею обломок, подождите пока проволока остынет и выньте ее вместе с пластмассой. Если внутри остались более мелкие детали, их можно попробовать выковырять шилом или ножницам, в случае неудачи – шток меняется.

Важно! Новый резиновый уплотнитель перед установкой промазывается моторным маслом, а сам шток – красным герметиком, ведь в приводе он больше ничем не фиксируется

Почему не работает спидометр на ВАЗ 2110 инжектор

Все приборы на вазовской десятке, показывающие скорость движения автомобиля, стрелочные, и признаки неисправного состояния определяются по отклонениям от нормы стрелки спидометра. Если спидометр неисправен, стрелка при движении автомобиля:

не отклоняется от нуля, то есть, совсем не показывает скорость;
зависла в одном положении, не двигается ни в одну сторону;
скачет, резко меняя показания, при этом показываемая скорость не соответствует действительности.

Есть и другие признаки неисправного состояния спидометра, например, на холодном моторе прибор работает, и его показания соответствуют норме. По мере полного прогрева двигателя стрелка замирает и перестает двигаться.

Основная причина, из-за чего не работает спидометр на ВАЗ-2110 инжектор – загрязнение (замасливание) датчика скорости (ДС), особенно часто происходит отказ, если на ДС попадает масло с коробки передач или двигателя (например, присутствует течь с клапанной крышки ДВС). Также есть и другие причины:

вышел из строя сам спидометр;
сломался датчик скорости (эта деталь на машинах производства АвтоВАЗ не отличается высокой надежностью);
отсутствует нормальный контакт в штекере ДС или произошел обрыв (замыкание) проводов;
сломались шестеренки привода спидометра, установленные в коробке передач.

Проверка работоспособности спидометра 2110

Прежде чем начать что-либо менять, необходимо выяснить, по какой причине прибор не показывает скорость. В первую очередь начинают проверку с датчика скорости, так как чаще всего все отказы в работе связаны именно с ним. Осматриваем ДС на предмет его загрязнения, смотрим, нет ли обрыва в проводах.

Если неисправна электрическая часть датчика, загорается лампа Check Engine на панели приборов. Во время проведения компьютерной диагностики при неисправном датчике на сканере высвечивается код ошибки Р-0501, Р-0501 или Р-0503. Еще ошибку определяет бортовой компьютер, установленный на автомобиле.

Есть также другие признаки неисправного ДС:

на холостом ходу ДВС работает неустойчиво, также мотор может глохнуть на малых оборотах;
возрос расход топлива.

Проверить электрическую схему от ДС до спидометра на автомобиле ВАЗ-2110 инжектор достаточно сложно, поэтому здесь лучше прибегнуть к помощи специалистов.

Еще могут поломаться шестеренки привода ДС, находящиеся в коробке передач. Сам привод проверить просто – нужно открутить два болта его крепления 10-м ключом, произвести визуальный осмотр этого механизма.

Как проверить датчик скорости на ВАЗ-2114: фото и видео

Причиной, почему ВАЗ-2114 начинает глохнуть на холостом ходу, становятся датчики, а точнее их неисправность. Конечно, непосредственно причиной могут стать ДПДЗ, РХХ или ДМВР.

Но, как показывает практика, обычно причина кроется в датчике скорости. Но, не стоит сразу прибегать к замене, поскольку необходимо определить точно проблему. Для этого стоит провести диагностику.

В данной статье будет рассказано о причинах выхода из строя датчика скорости, а также о методах его диагностики.

Устройство датчика скорости

Новый и старый датчик скорости

Косвенными показателями того, что датчик скорости вышел из строя становятся: увеличение расхода, не рабочий спидометр, пропадание тяги двигателя.

Поэтому, опираясь на данные факторы можно предположить, что необходимо провести диагностику датчика. Для этого стоит понимать устройство и работу данного узла.

Принцип работы

Датчик скорости

Измеритель скорости передает определенные импульсы в электронный блок управления, который считывает данные работы датчика и передает показатели на приборную панель, а также проводит регулировку работы главного силового агрегата, в зависимости от полученных показателей.

ЭБУ даёт импульс и ждет возвратного действия от датчика. Обратная реакция пропорциональна частоте вращения колёс и коленчатого вала. Итак, измеритель скорости передаёт свои импульсы (на 1 километр — 6004 импульса).

Электронный блок управления вычисляет скорость по интервалу между приходящими импульсами от датчика.

Также, датчик скорости, при нормальной работе регулирует расход топлива в автомобиле. Каким образом это происходит. При отпускании педали газа, датчик воспринимает ситуацию, как торможение и ЭБУ перестает подавать топливо. Так, при скорости 20 км/час закрывается дроссель, и подача топлива прекращается полностью, что экономит горючее. Это одна из многих полезных функций датчика скорости.

Месторасположение датчика под капотом ВАЗ-2114

Непосредственно сам датчик скорости расположен на коробке переключения передач, возле щупа. Это оптимальное месторасположение, поскольку считывание скорости проходит с вала КПП, который дает возможность измерять показатель максимально четко и корректно при любой скорости.

Месторасположение датчика скорости на автомобиле

Признаки неисправности

Когда рассмотрели устройство и принципы работы датчика скорости можно определиться с прямыми и косвенными признаками неисправности, которые помогут определить работоспособность датчика скорости ВАЗ-2114:

Нестабильная работа или СТОП двигателя на холостом ходу.
Нестабильная работа или отказ спидометра.
Увеличенный расход горючего.
Падение тяги и динамики главного силового агрегата.

Проверка работоспособности

Рассмотрев все необходимы данные, можно приступить непосредственно к процессу проведения диагностических работ, датчика скорости ВАЗ-2114. Прежде всего, можно подключиться к электронному блоку управления, который покажет ошибки связанные с работоспособностью датчика скорости, а именно:

Р0500 — Отсутствие сигнала измерителя скорости автомобиля.
Р0503 — Перемежающийся сигнал измерителя скорости (тут скорее всего виновата проводка).

В данном случае, самой частой причиной становится обрыв проводов контакта, которые могли перетереться или лопнуть под воздействием низкой температуры. Прозвонить их можно при помощи тестера.

Проверка самого датчика

Вторым способом становится проверка контакта непосредственно датчика. Для совершения процесса понадобиться тестер. Итак, рассмотрим последовательность действий:

Распиновка проводов датчика скорости

Снимаем разъём с датчика.
Отсоединяем колодку проводов
Вставляем «плюс» контакта тестера в левое гнездо, а «минус» в правое. Центральный разъём не трогаем.
Поворачиваем ключ зажигания и пробуем завести двигатель. Показатель датчика на сопротивление должен быть до 5 Ом. Если он завышен или занижен, значит, датчик не рабочий.

Выводы

Проверить датчик скорости ВАЗ-2114 достаточно просто, и даже начинающий автомобилист справиться с этим заданием. Для совершения процесса достаточно заглянуть в ЭБУ или провести диагностические операции мультиметром.

Замена датчика положения дроссельной заслонки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится датчик положения дроссельной заслонки? Он располагается на самой дроссельной заслонки, с крайней ее части «Отмечен цифрой 1», более подробно о том какую форму он имеет, и где именно находится на дроссельной заслонки, смотрите на фото:

Когда нужно менять датчик положения дроссельной заслонки? По сути сам датчик может выйти из строя в любой момент, а так же в любое время, никто этого предсказать не может, а вот какие неисправности начнутся с двигателем, после выхода из строя этого датчика, смотрите ниже:

• Самая распространенная проблема которая возникает с двигателем, после выхода этого датчика из строя, так это повышаются обороты двигателя на холостом ходу.

• А так же при неисправном датчике, двигатель у автомобиля может буквально неправильно работать, то есть при движении машина может глохнуть, а при разгоне у автомобиля могут происходить рывки.

Как заменить датчик положения дроссельной заслонки, на ВАЗ 2108-ВАЗ 21099?

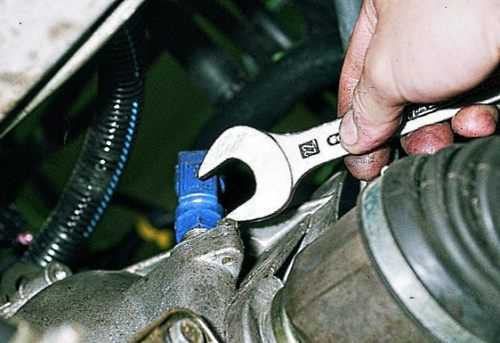

Снятие: 1) Сперва при помощи гаечного ключа, ослабьте гайку которая удерживает клему «-», на аккумуляторной батарее, а после ослабления гайки, скиньте клему с аккумулятора. (Более подробно как ослабить гайку которая крепит клему «-», и после чего скинуть эту клемму с аккумулятора, смотрите в статье: «Замена аккумулятора», пункт «1»)

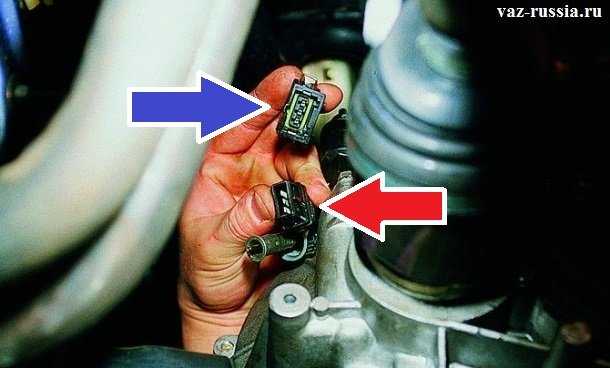

2) Далее рукой отсоедините колодку поводов, от датчика положения дроссельной заслонки.

3) Теперь после того как от датчика будет отсоединена колодка, воспользуйтесь крестообразной отверткой, и при помощи нее отверните два винта, которые этот датчик крепят.

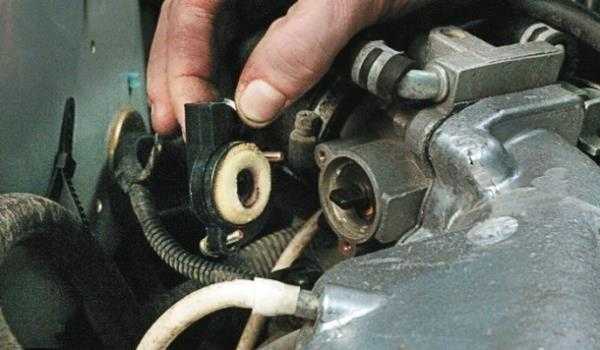

4) И в завершение операции, снимите датчик с дроссельной заслонки, совместно с поролоновым кольцом.

Примечание! После снятия поролонового кольца «Указан красной стрелкой», проверьте его на целостность, если он порван, или же есть на нем небольшие разрывы, то в таком случая замените поролоновое кольцо, на новое!

Установка: 1) В начале установите новый датчик, вместе с поролоновым кольцом на свое место.

2) А после его установки, затяните два винта которые его крепят.

3) Далее при помощи рук, подсоедините в разъем установленного датчика, колодку проводов.

4) И в завершение операции, установите клему «-», на аккумуляторную батарею, и после чего до упора заверните гайку ее крепления.

Vaz-Russia.ru

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с электронным бортовым устройством многие автолюбители сталкивались с ситуацией, когда в блоке ошибок, загорается тот или иной сигнал, достаточно часто бывает, что после выключения двигателя и повторного запуска этот сигнал повторно не проявляется, поэтому у российских водителей порой вырабатывается недоверие к показаниям этого блока ЭБУ. Тем не менее, каждый водитель должен знать, какие ошибки, извещающие о проблемах с ДС, загораются на дисплее бортового компьютера.

Р0500 — отсутствие сигнала датчика скорости.
Р0503 — прерывающийся сигнал датчика скорости.

Действительно, достаточно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывов проводов ДС. Надо учитывать, где находится датчик скорости на ВАЗ 2114

МКПП испытывает в процессе эксплуатации сильную вибрацию, поэтому требуется уделять профилактическому осмотру этого датчика особое внимание

Кроме появления на дисплее БК сигналов об ошибках, возможно появление других признаков неисправности ДС, к таким признакам специалисты относят:

Неустойчивые, «гуляющие» обороты на холостом ходу, возможно самопроизвольное выключение ДВС при не нажатой педали газа.
Неустойчиво работает или совсем не работает спидометр на ВАЗ 2114.
Значительно повышается расход топлива.
Снижается мощность двигателя.

Конечно, это не является однозначным диагнозом для ДС, могут быть и другие причины, например, проблемы с топливной системой. Однако, проверить работоспособность ДС, следует. И первое, что надо сделать — это прозвонить цепи и убедиться в исправности проводки. Убедиться в наличии заземления и поступления сигнала 12 В на контакты.

Известны несколько способов проверить работоспособность ДС:

снять проблемный датчик. С помощью вольтметра замерить выходное напряжение и частоту сигнала. Для этого, на ось датчика надеть пластиковые трубочки и раскрутить корпус до скорости 3-5 км/час. Чем быстрее вращается датчик, тем выше напряжение и частота;
второй способ не требует снятия датчика.

Поднять переднее колесо на домкрате так, чтобы его можно было раскрутить. Подсоединить вольтметр к контактам датчика. Раскрутить колесо и снимать показания с прибора, если напряжение и частота растут, адекватно раскрутке, то с датчиком все нормально.

третий способ предполагает проверку с помощью «контрольки» или лампочки.

Поднять переднее колесо на домрате, чтобы можно было его крутить. Вначале от датчика надо отсоединить импульсный провод. Включить зажигание. «Контролькой» найти «плюс» и «минус». Соединить «контрольку» с проводом «Сигнал» и раскрутить колесо. При нормально работающем датчике должен загореться «минус». Если нет контрольного инструмента, то можно воспользоваться лампочкой. Для этого к ней надо присоединить провода.

Подключить один провод к плюсу аккумулятора, а второй к разъемному выходу «Сигнал». Вращать колесо. Если лампочка моргает, значит датчик исправен.

автолюбители отработали методику проверки привода ДС.

Для этого необходимо поднять одно колесо на домкрат и снять датчик скорости. Нащупать привод датчика и вращать колесо. При нормально работающем приводе пальцами можно почувствовать как он вращается. И если нет никаких заеданий, значит привод в порядке.

Если же в результате проверки определено, что не работает датчик скорости, то необходимо его снять и заменить на новый. Дефицитной эта запчасть не является, поэтому можно легко узнать сколько стоит датчик скорости на ВАЗ 2114.

Причиной, почему ВАЗ-2114 начинает глохнуть на холостом ходу, становятся датчики, а точнее их неисправность. Конечно, непосредственно причиной могут стать ДПДЗ, или ДМВР. Но, как показывает практика, обычно . Но, не стоит сразу прибегать к замене, поскольку необходимо определить точно проблему. Для этого стоит провести диагностику. В данной статье будет рассказано о причинах выхода из строя датчика скорости, а также о методах его диагностики.

Замена

Даже если у вас есть опыт в ремонте авто, на вам еще ни разу не приходилось менять датчик скорости, рекомендуем посмотреть обучающее видео об этом, заглянуть в руководство по эксплуатации для вашего ВАЗ 2114.

Запаситесь необходимым набором инструментов и материалов:

Ключи на 21, 14, 10 миллиметров;
Сухая ветошь для очистки корпуса КПП;
Новый ДС.

Что касается нового датчика скорости, то вы его можете легко отыскать по номеру каталога — 2111-3843010. Его ориентировочная стоимость сегодня составляет в районе 300 рублей.

Начинаем работу.

Заменить устройство можно через подкапотное пространство. Но такой вариант вызывает определенные неудобства из-за гофрированной трубки от воздушного фильтра и адсорбера, которые мешают комфортному доступу к искомому объекту. Вы можете их снять, но тогда откручивать датчик все равно будет проблематично.
Чтобы избежать лишних демонтажных работ и облегчить самому себе задачу, заезжайте на яму и добирайтесь до ДС снизу.
Находится искомое устройство непосредственно на корпусе коробки переключения передач над карданом кулисы. Посмотрите в район щупа для проверки количества масла в КПП. Именно там вы и найдете ДС.
Заехав на яму, подождите некоторое время, чтобы корпус мотора остыл. Откройте капот, что ускорит процесс остывания. Не закрывайте, начиная работу. Это обеспечит дополнительное освещение.
Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
Найдите искомый датчик, с помощью сухой ветоши удалите всю скопившуюся на корпусе КПП грязь. Всю коробку чистить не обязательно, достаточно расчистить участок, где находится ДС.
Отключите контакты, демонтировав колодку с проводкой. Для этого достаточно просто нажать на фиксатор пружинного типа.
Выкручивать ДС следует аккуратно, двигаясь против часовой стрелки.
Не всегда удается извлечь датчик вручную, поскольку налипшая грязь способствует прилипанию. Воспользуйтесь ключом на 21 миллиметр, чтобы снять ДС со своего посадочного места.
После демонтажа ДС проверьте состояние привода. Как именно это сделать, мы уже говорили.
При сломанном штоке вам придется демонтировать привод полностью.
С помощью ключа на 10 миллиметров откручивается крепежная гайка, извлекается вместе с шайбой.
Накидным ключом на 14 миллиметров расшатайте немного привод в его гнезде, что позволит потом его аккуратно извлечь с посадочного места.
Обязательно проследите, чтобы шток не оказался в коробке. В противном случае придется демонтировать КПП и выполнять ее разборку. А это сложная задача.
Проверьте состояние уплотнительного кольца. Специалисты советуют менять его вне зависимости от уровня износа.
Замените шток, верните привод на место и выполните сборку в обратной последовательности.
Новый датчик аккуратно вкручивается в гнездо, уже по часовой стрелке.
Верните обратно клеммы с проводами, подключите контакты и проверьте работоспособность устройства.

Замена ДС

Вкручивать ДС следует максимально аккуратно, поскольку корпус датчика изготавливается из пластика. Повредить его очень легко.

Выполнить замену такого устройства как ДС не сложно. Соблюдайте последовательность операций, действуйте аккуратно и используйте качественные запчасти для замены. Плюс не забудьте сначала убедиться, что именно ДС является виновником неприятностей. Иначе работа может оказаться проведенной напрасно.

Загрузка …

Датчик скорости ВАЗ 2109 карбюратор, инжектор где находится, неисправности

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять?

Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
Неисправный холостой ход.
Последнее время вы наблюдаете повышенный расход бензина.
По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!
