Проверяем ДМРВ на ВАЗ-2110 мультиметром

Колодка датчика, первого провода может не быть – это нормально.

Для этого нам нужно разобраться с распиновкой, со схемой подключения датчика. Как видим, колодка имеет всего пять проводов:

  1. + 12 Вольт.
  2. + 5 Вольт.
  3. Общая масса (зелёный провод).
  4. Выходной сигнал температуры воздуха.
  5. Выход сигнала о расходе воздуха (жёлтый провод).

Электрическая схема подключения ДМРВ.

Распиновка может отличаться в разных версиях прошивки и на разных датчиках. С первыми двумя контактами все понятно — берём мультиметр и проверяем наличие напряжения при включённом зажигании. Если сигнал отсутствует, ищем причину либо в обрыве проводов, либо в плохом контакте. Теперь проверяем основной показатель — точность и величину сигнала расхода воздуха. Кстати, это можно проверить и без мультиметра, с помощью бортового компьютера, если он установлен:

  1. Заходим в меню, ищем параметры датчиков.
  2. Находим напряжение Uдмрв.
  3. Номинал для всех вышеперечисленных модификаций — от 0,996 до 1, 01 В.

Платиновая нить со временем устаёт и искажает импульс в сторону увеличения. Изменение даже на одну сотую Вольта — недопустимо. Если же компьютер не установлен, используем мультиметр. Проверяем напряжение между 3 и 5 (минус) контактами, выставив на мультиметре пределы измерения 2 V. Зажигание включаем, двигатель не заводим.

Шкала показывает 1,00 – датчик в отличном состоянии.

На шкале 1,26 – датчик «мертвый».

Таблица проверки

Оцениваем результат по этой таблице:

0,99-1,02 V Состояние ДМРВ отличное, близкое к новому
1,02-1,03 V Датчик в хорошем состоянии
1,04-1,05 V Платиновая нить изношена, нужно думать о замене датчика
Больше 1,05 V Датчик не работает, необходима срочная замена

Инструкция по чистке

Как показывает практика, чистка ДМРВ является одним из самых эффективных методов восстановления работоспособности контроллера. Поэтому при поломке датчика его не обязательно менять, тем более, что такое удовольствие сегодня не из дешевых. Такая процедура нужна потому, что со временем он загрязняется и показывает другие параметры.

Итак, как почистить ДМРВ в домашних условиях своими руками:

  1. Вам потребуется отвертка с крестовым наконечником, с ее помощью необходимо ослабить хомут, фиксирующий магистраль от воздухозаборника.
  2. Далее, произведите демонтаж гофры и визуально оцените состояние системы. Возможно, под гофрой вы увидите конденсат или следы от моторной жидкости.
  3. Внимательно осмотрите внутреннюю поверхность контроллера. Если с системой все нормально, то следов потеков или загрязнений не будет. Как показывает практика, чувствительный элемент часто ломается именно из-за переизбытка загрязнений. Чтобы в будущем не избежать проблем такого плана, необходимо периодически производить замену воздушного фильтра. Эта процедура осуществляется в соответствии с техническим регламентом. Моторная жидкость может попадать на контроллер в результате увеличенного уровня расходного материала в картере. Соответственно, это происходит в результате засорения маслоотделителя в вентиляционной системе.
  4. Сам регулятор фиксируется на двух болтах на магистрали. Процедура снятия осуществляется с помощью рожкового ключа. На этом этапе, если вы уверены в том, что устройство вышло из строя, его можно заменить.
  5. Вы можете увидеть вход, на котором будет находиться уплотнительная резинка, предназначенная для защиты устройства от подсоса грязного воздушного потока. В том случае, если уплотнителя у вас нет, возможно, он зацепился за фильтрующий элемент. Соответственно, это приведет к тому, что входная сетка регулятора будет загрязнена.
  6. Произведите очистку сеточки с использованием подручных средств. Для этого можно использовать обычную зубочистку или зубную щетку. После очистки уплотнитель можно установить назад, а регулятор поставить на место.

Признаки неисправности

Влияние неполадок в работе ДМРВ на двигатель сильно зависит от конкретного автомобиля. Некоторые даже невозможно запустить при отказе датчика расхода, хотя большинство просто ухудшает свои характеристики и задирает обороты холостого хода при уходе на байпасную подпрограмму и высвечивании лампочки Check Engine.

В общем случае нарушается смесеобразование. ЭСУД, обманутая неверными показаниями расхода воздуха, выдаёт неадекватное количество топлива, отчего работа двигателя существенно изменяется:

  • обеднение или обогащение смеси ведёт к хаотичным провалам в тяге мотора;
  • холостые обороты скачут, пока не установятся на повышенном в два-три раза уровне после исключения МАФ из рассмотрения контроллером;
  • возрастает расход топлива и ухудшается динамика автомобиля;
  • высвечивается контрольная лампочка и появляется возможность считать код ошибки.

Дмрв признаки неисправности

Начальную диагностику МАФ можно провести при помощи сканера, который способен расшифровывать ошибки в памяти ЭСУД.

ДМРВ – датчики массового расхода воздуха

С первого взгляда вы конечно же не сможете определить, где здесь оригинал, а где подделка, что у ДМРВ, что у катушек зажигания

Но обратите внимание, что цветовая схема у оригинального BOSCH на всех упаковках одинаковая, и сами полоски BOSCH – одинаковые, и они одинаковой ширины, и расположены на одинаковом расстоянии. Это касается всей продукции BOSCH

Надписи BOSCH у них одинаковая.

Чем отличается подделка

Если сравнить надписи на упаковке подделки, то вы увидите, что на оригинале три полоски, а на подделке – 2, то есть эта надпись большая и полоски шире.

Цвет подделки – как будто выгоревший, но опять же, с первого взгляда сразу не понять, где из них подделка, но нужно смотреть на некоторые факторы.

На обеих продукциях присутствует пиксельный код и присутствует голографическая наклейка, что на подделке, что на оригинале, но на оригинале он более четкий.

На обеих упаковках присутствуют наклейки

На оригинале BOSCH отсутствует надпись EAC, и обратите внимание, что на поддельной продукции тоже круглые края у наклейки. Раньше они были всегда квадратными

Заглянем внутрь. Оригинальная запчасть лежит в шуршащей бумаге, а поделка лежит в обычном пакете.

Если взглянуть на сам датчик, то с первого взгляда может показаться, что без оригинала нельзя отличить. Но есть некоторые признаки, которые характерны только для оригинала. На оригинале надпись Сделано в Германии написана краской, а на подделке – выдавлена в пластмассе.

Характерная особенность оригинала датчика ДМРВ Бош в том, что у него есть такие спецболты со шляпкой, которые крепят сам датчик внутри корпуса. На подделке болты немножечко иные, уже не специальные, а просто обычные. В штекере датчика рядом с разъемами находятся два колодца. Окно каждого колодца выглядит как шляпка гвоздя. Это контакты для программирования гибкой платы чувствительного элемента ДМРВ.

На подделке же дно этого колодца просто запаяно, и нет контактов для программирования гибкой платы.

Если вскрыть крышки ДМРВ, то внутри мы видим датчики, сами чувствительные элементы датчика которые на оригинале изготовлены более качественное – литье пластмассы более качественное

Способы проверки, диагностики

Отключение

Этот способ подразумевает пуск мотора при извлеченном датчике – нам нужно отсоединить его разъём. При выключении контроллер запускает аварийный режим, а новые порции смеси рассчитываются по положению заслонки. Нам нужно немного проехаться, обороты должны быть выше 1500 об/мин. Если без ДМРВ автомобиль ведет себя динамичнее, то диагностика завершена – пора менять расходник.

Проверка мультиметром

Эта проверка подразумевает наличие навыков обращения с мультиметром (тестером). Метод подходит почти для всех моделей ВАЗ, в том числе и 2110. Нам нужно взять мультиметр и поставить на нем режим, замеряющий постоянное напряжение, который обычно обозначается DCV или только V. Чтобы работать с ДМРВ, нужно понимать его распиновку, она следующая:

  • Желтый, расположенный ближе всего к лобовому стеклу, подает ток на вход сигнала;
  • Зеленый обозначает заземление;
  • Провод розово- или красно-черного цвета идет от основного реле;
  • Бело-серый провод отвечает за выход напряжения.

В зависимости от модели, цвета могут быть другими, только расположение не меняется. Здесь уже придется разбираться с конкретной моделью. Но отыскав проводку входящего сигнала (ближе к лобовому стеклу) и заземление, можно справиться без инструкции. С проводами понятно, теперь нужно включить зажигание, не запуская мотор. На тестере выставляется предел в 2 Вольта. Черный щуп тестера подключается к зеленому заземляющему проводу ДМРВ, а красный – к желтому. Измерение проходит между двумя выводами

Вставлять щупы нужно осторожно, дополнительная иголка не требуется, так как свободно можно внедрить щупы вдоль проводов, не повредив изоляцию

Смотрим на дисплей тестера. Если расходник новый, то там мы увидим показатель напряжения 1.01. Со временем показатель растет, так как происходит износ резисторов (сопротивление падает). Чем больше цифра, тем сильнее износ чувствительного элемента:

  • При хорошем состоянии показатель будет 1.01… 1.02;
  • При «нормальном» — 1.02… 1.03;
  • Датчик скоро перестанет работать – 1.03… 1.04;
  • Предсмертное состояние расходомера сопровождается показателем 1.04… 1.05;
  • Замена агрегата требуется при показании 1.05 и выше.

Также диагностика может быть проведена без мультиметра. Вместо него можно воспользоваться бортовым компьютером. Для этого нужно зайти в раздел «напряжение с датчика массового расхода», нас интересует показатель «U ДМРВ».

Визуальная проверка

Здесь нам нужно внимательно изучить поверхность гофра и расходника. Чтобы проверить состояние, нам нужно ослабить хомут воздухозаборника на выходе ДМРВ, а затем стащить его. Если на поверхности вам на глаза попались следы смазки или конденсата, то, скорее всего, они и вывели агрегат из строя. Иногда датчик удается «реанимировать», убрав всю грязь. Попадает она на расходник из-за редкой смены воздушного фильтра. Если же появляется жидкость на чувствительном элементе – это 90% выход из строя. Смазочное масло попадает из-за засорения маслоотбойника или из-за повышенного уровня в картере.

При обнаружении вышеописанных элементов диагностика может быть завершена. Если поверхность чистая, идем дальше. Извлекаем расходник из воздушного фильтра. Держат его только 2 винта, которые выкручиваются 10-ым ключом. Посмотрев на фото, мы видим, что на передней части датчика массового расхода есть кольцо-уплотнитель. Устанавливается оно для герметизации – нефильтрованный воздух не может просочиться через впускное отверстие.

Если это кольцо (на фото оно зеленое, но у вас цвет может быть другим) сползло или вовсе осталось в корпусе фильтра, то на сеточке расходника можно будет обнаружить слой пыли. Такого дефекта хватает для выхода из строя чувствительного элемента. Собирать агрегат нужно по следующей схеме: проверить надежность фиксации уплотнительной юбки, надеть резиновое кольцо, поместить датчик в корпус воздушного фильтра.

Методы проверки датчика на работоспособность

Как проверить расходомер своими руками? Есть несколько вариантов диагностики, предлагаем ознакомиться с каждым из них (автор видео — канал Бездельник TV).

Отключение

Для начала нужно попробовать отключить расходомер от питания. Чтобы сделать это, нужно завести двигатель и дать ему поработать какое-то время. Далее, от расходомера нужно будет отсоединить штекер — после этого должен активировать аварийный режим работы мотора. В данном случае расчет объема нужного воздушного потока будет осуществляться в соответствии с положением дроссельной заслонки. Если после отключения вы заметили, что двигатель стал работать более правильно и при этом он стал более динамичным, то однозначно ДМРВ подлежит замене.

Диагностика с помощью мультиметра

Диагностика может быть выполнена с помощью мультиметра, для этого рекомендуем ознакомиться с инструкцией по эксплуатации тестера. Прибор необходимо настроить в режим измерения постоянного напряжения, обычно он маркируется символами DCV либо V.

Чтобы подключение устройства не вызвало сложностей, необходимо точно знать распиновку девайса:

  • черно-красный или розовый контакт — это подключение к управляющему модулю;
  • зеленый — это земля (заземление, масса), подсоединяется к кузову или АКБ;
  • серо-белый контакт — выходное напряжение;
  • желтый — используется для подачи тока на вход.

Диагностика мультиметром выполняется так:

  1. Для начала тестер следует включить и установить на нем значение напряжения в 20 вольт, а затем щупы от прибора подсоединяются в соответствующим контактам на штекере.
  2. Чтобы подключение было более удобным, можно использовать булавки, потребуется две штуки. Каждая из них устанавливается в отверстие с зеленым и желтым контактам. Затем к этим булавкам надо будет подключить щупы прибора.
  3. Следующим этапом будет активация зажигания и измерение напряжения. Подробнее о результатах тестирования читайте ниже (автор видео — канал IZO)))LENTA).

На работоспособном девайса уровень напряжения составит в районе 1.01-1.04. Если показания составляют от 1.02 до 1.05 вольт, это говорит о том, что в скором будущем устройство надо будет поменять. Если же полученные показания выше, то расходомер подлежит замене, поскольку он вышел из строя.

Нужно отметить, что в ходе эксплуатации параметр напряжения будет только расти, поскольку изнашиваются резисторные компоненты устройства, а величина сопротивления, соответственно, снижается. Точно определить напряжение можно также с помощью бортового компьютера, если в нем есть соответствующая функция. Для поиска следует зайти в раздел напряжения расходомера и найти значение U.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Можно ли восстановить датчик массового расхода воздуха?

Ремонту подлежат лишь датчики с платиновыми теплообменниками. Поверхность нитей хорошо очищается от масла, нагара и других загрязнений. Пленочные приборы не восстанавливают, а меняют на новые в сборе. Прежде чем приступить к работе, ДМРВ аккуратно разбирают, стараясь не повредить уплотнительное кольцо. Если на мембране или проволоке присутствует грязь, поверхность элементов промывают WD–40 или медицинским спиртом.

Отличный вариант — чистый этиловый спирт, который превосходно очищает платиновые элементы от любых загрязнений и быстро испаряется, не оставляя следов на поверхности. Обычно проволоку или металлокерамический элемент промывают в течение часа, затем оставляют на несколько часов до полного высыхания на воздухе. При этом нельзя прикасаться к ним руками или инструментом, чтобы не было механических повреждений.

Большинство органических растворителей, которые изготавливаются на основе ацетона и сложных эфиров, не пригодны для очистки ДМРВ. Такие составы растворяют компаунд, повреждают пленочную мембрану, оставляют маслянистую пленку на поверхности чувствительных элементов агрегата.

Профилактика — эффективное средство для продления срока службы ДМРВ. Своевременно меняйте воздушный фильтр, следите за состоянием форсунок и уровнем масла в двигателе. Тогда этот дорогой прибор прослужит долго без поломок, и вам не придётся тратиться на его восстановление.

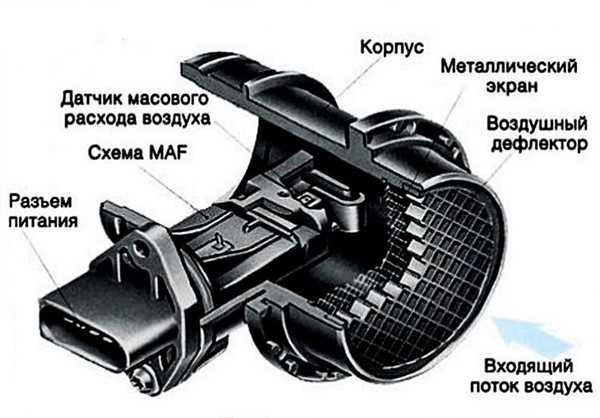

Конструкция ДМРВ

Автолюбители именуют датчик ДМРВ расходомером, в специальной литературе он обозначен, как волюметр. Внутри этого электронного прибора фактически измеряется, не объем воздуха, сквозь него проходящего, а его масса в единицу времени, причем, сжатого.

Поскольку закон Ома знаком каждому выпускнику школы, устройство ДМРВ понятно для 100% автолюбителей:

  • прибор является аналогом анемометра, измеряющего скорость потока;
  • внутри трубчатого корпуса с воздушным дефлектором и сетчатым металлическим экраном на входе перпендикулярно потоку вставлен сам датчик с разъемом, выходящим наружу;
  • внутрь датчика на нить или пленку подаем ток 500 – 1200 мкА, снимаем величину напряжения 0 – 1 В при обратном потоке или 1 – 5 В в обычном режиме;
  • при прохождении тока элемент разогревается, увеличивается его сопротивление (500 – 700 Ом), соответственно изменяется напряжение;
  • воздушный поток охлаждает провод, сопротивление уменьшается, напряжение увеличивается.

Рис. 4 Конструкция нитяного ДМРВ

Производится подключение ДМРВ по нижеприведенной схеме:

  • зеленый – на массу;
  • бело-серый – напряжение на выходе;
  • желтый – сигнал входной;
  • темный – сигнал выходной.

Рис. 5 Схема подключения ДМРВ

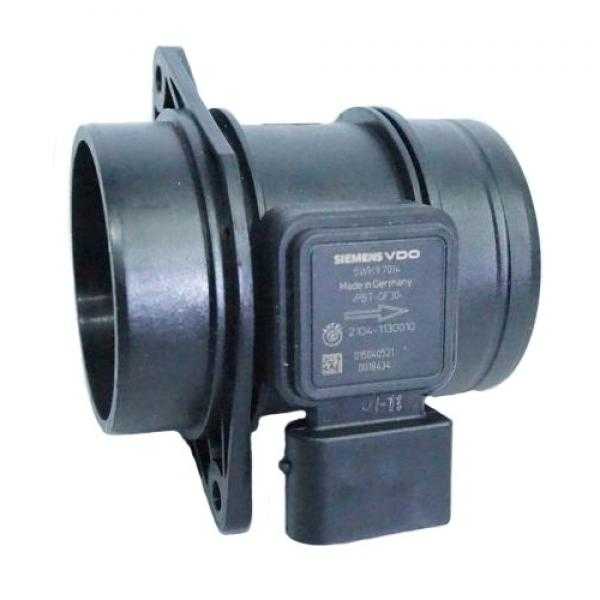

В пленочный ДМРВ встроен платиновый резистор на керамической пластине. В нитяном датчике сопротивление изготовлено из сплава иридия и платины. Первые модели ВАЗ комплектовались датчики, контролировавшие расход по частоте выходного сигнала. В настоящее время на отечественных машинах и иномарках стоят ДМРВ, определяющие расход по напряжению.

Рис. 6 Пленочный ДМРВ

Для повышения функционала в работающем датчике используется два термозависимых элемента. Поскольку разница температуры воздуха может вносить в показания прибора ошибку, второй нитяной элемент ее компенсирует, измеряя температуру среды. Общим для всех приборов является наличие регулировочного винта, которым своими руками корректируется СО. Отличаются конструкции разных производителей следующими деталями:

  • толщина нити – 0,07 – 1 мм;
  • способ крепления термозависимого элемента – лазерная сварка, зацепление петлей на упругом подвесе;
  • геометрия нити – V-образная либо П-образная;
  • конструкция стойки – квадратная исключает ошибку при повороте элемента вокруг оси.

Это интересно: Устройство и принцип работы электромагнитного клапана

Рис. 7 Немецкий датчик и российский аналог

Кроме этих отличий следует учесть факторы:

  • нитяные приборы начала выпускать компания Бош и Дженерал Моторс, затем появились взаимозаменяемые аналоги завода АПЗ и АОКБ Импульс;
  • внедрила пленочный ДМРВ Сименс, его скопировал Калужский НПП АВТЭЛ;
  • нить разогревается до 140 – 170 градусов, пленка до 100 градусов;
  • точность измерения пленочных модификаций ниже – 4%, нитяных выше – 1%;
  • между собой приборы взаимозаменяемые, но только вместе с пучком проводов, так как распиновка провода не совпадает.

Рис. 8 Разъем датчика

В настоящее время нитяные датчики сняты с производства в Европе по ряду причин:

  • низкий уровень технологичности производства нити;
  • наличие корректирующих лямбда-зондов;
  • автоматическая тарировка пленок на продувочых установках.

Другими словами, производители пожертвовали быстродействием и высокой точностью ради значительного снижения себестоимости пленочных ДМРВ.

Существует датчик ДМРВ М отечественного производства с защитой от «переплюсовки», КЗ и кондуктивных помех.

Рис. 9 Модификация ДМРВ М

В нитяные датчики по умолчанию заложен принцип самоочищения термозависимого элемента. После остановки двигателя ЭБУ самостоятельно подает на нить ток для разогрева до 1000 градусов в течение 1 секунды. Налипшая грязь при этом полностью выгорает.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (МАССОВЫЙ РАСХОД ВОЗДУХА)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / MAF.

Считайте значения, отображенные на диагностическом приборе.

Результат:

Массовый расход воздуха (г/с) Следующий шаг
0,0 А
Не менее 271,0 B
Между 1,0 и 270,0 (*1) C

*1: Значение должно изменяться при открывании или закрывании дроссельной заслонки во время работы двигателя.

B

Перейдите к шагу 6
C

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

А

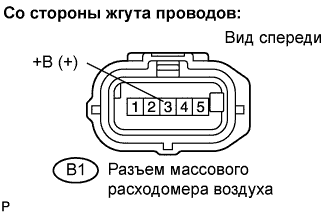

2.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ ПИТАНИЯ)

Отсоедините разъем B1 датчика массового расхода воздуха (MAF).

Включите зажигание (IG).

Измерьте напряжение между контактом разъема со стороны жгута проводов и массой.

Номинальное напряжение:

Контакты для подключения диагностического прибора Заданные условия
+B (B1-3) — масса 9-14 В

Снова подсоедините разъем датчика массового расхода воздуха.

NG

Перейдите к шагу 5

OK
3.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ НА КОНТАКТЕ VG)

Проверьте выходное напряжение.

Отсоедините разъем В1 датчика MAF.

Подайте напряжение аккумуляторной батареи на контакты +B и E2G.

Подсоедините положительный (+) щуп диагностического прибора к контакту VG, а отрицательный (-) щуп – к контакту E2G.

Номинальное напряжение:

Контакты для подключения диагностического прибора Заданные условия
VG (5) — E2G (4) 0,2-4,9 В

Снова подсоедините разъем датчика массового расхода воздуха.

NG

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

OK

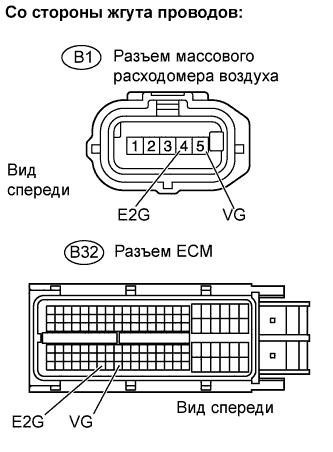

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора Заданные условия
VG (B1-5) — VG (B32-118) Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора Заданные условия
VG (B1-5) или VG (B32-118) – масса 10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Подсоедините разъем ECM.

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK
ЗАМЕНИТЕ ECM
5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ИНТЕГРИРОВАННОЕ РЕЛЕ)

Отсоедините разъем В1 датчика MAF.

Достаньте интегрированное реле из блока реле № 1 моторного отсека.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора Заданные условия
+B (B1-3) — 1A-4 Менее 1 Ом

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора Заданные условия
+B (B1-3) или 1A-4 — масса 10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Установите интегрированное реле на место.

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK
ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM
6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА ДАТЧИКА)

Отсоедините разъем В1 датчика MAF.

Номинальное сопротивление:

Контакты для подключения диагностического прибора Заданные условия
E2G (B1-4) — масса Менее 1 Ом

Снова подсоедините разъем датчика массового расхода воздуха.

OK

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

NG
7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора Заданные условия
VG (B1-5) — VG (B32-118) Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора Заданные условия
VG (B1-5) или VG (B32-118) – масса 10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Особенности механизма

Перед тем, как ответить на вопрос, можно ли ездить без датчика ДМРВ, необходимо понять конститутивные особенности прибора. Устройство располагается во впускном тракте прохождения воздуха, сразу за фильтром. Колодка из сети каналов отвечает за подключение к блоку управления. В некоторых транспортных средствах современного производства возможна другая технология подключения.

Казалось бы, что работа заслонки простейшая. Нажимается педаль газа, открывается, воздух набирается в нужном объеме, заслонка закрывается и впускается меньшее количество. Но на практике дела обстоят иначе. Автолюбитель в процессе управления тс постоянно меняет показатели тем, что воздействует на педаль газа, следовательно мотор функционирует не равнозначно. Происходят завихрения и воздух не может входить в одинаковом объеме, расчет затрудняется.

Датчик ДМРВ различается по конструктивному устройству. Ездить можно с любым, если он подходит для машины. Выделяют:

  • механические;
  • ультразвуковые;
  • термические-анемоментрические.

Приборы многокомпонентные, но движущих частей нет. Этим фактом объясняется стабильность работы даже в сложных погодных условиях, долгий срок службы. Отремонтировать не представляется возможным, проще приобрести новое. Чувствительным элементом является сетка из никеля или проволока из платины. Характеристика зависит от компании-производителя. К конструктивной детали небольшого размера подсоединяется проволока, передающая электрический заряд. Элемент нагревается выше температуры воздуха, может достигать 100 градусов по Цельсию. Для никелевых агрегатов максимальный порог составляет 75 градусов, а для платиновых — до 100 градусов.


Оборудование, обязательное для машины, состоит из элементов:

  • схема;
  • корпус;
  • радиатор;
  • датчик;
  • патрубок;
  • сетка.

Неизменный показатель электричество импульса требуется для того, чтоб охлаждать элементы, на которые воздействует воздушный поток. Непосредственное определение показателя вхождения воздуха, то есть его объемных характеристик — по степени то, как изменяются показатели необходимого тока.

Старого образца механизмы определяют это по частотным импульсам, передаваемым на панель управления. Современные модели оборудования устанавливают требуемые показатели по нагревательным элементам и датчикам увеличения или снижения температуры. Элемент размещаются на специальной тонкой пленке, которая плотно вмонтирована.

Принцип работы

Принцип работы следующий:

  • на центр пленки посещается устройство, контролирующее подогрев, его степень и характеристики;
  • термодатчики подключаются к основной зоне нагрева, то есть, где наблюдается усредненные показатели;
  • два других термических датчика располагаются с двух сторон пленки (один скрывается за пленкой, а второй находится прямо на пути прохождения потока воздуха).

При нахождении транспорта в неактивном состоянии датчик никак не будет реагировать, так как температура одинакова всех элементов. Это объясняется тем, что входящие потоки охлаждают устройство, при этом показатели двух других неизменны — они не реагируют без вмешательства водителя. При начале движения наблюдается стремительное прохождение воздуха в оборудование, датчики начинают работать. Именно от объема всасываемого воздуха и степени подачи электрического тока, которое требуется на компенсацию адекватных значений, вычисляется разница температур. По этой характеристике определяется, сколько требуется расходного топлива, соотношение горючего.

Как проверить датчик массового расхода воздуха

Устройство это достаточно сложное и дорогое, что потребует внимательности при его отбраковке. Лучше пользоваться инструментальными методами, хотя ситуации могут быть разными.

Способ 1 — внешний осмотр

Расположение МАФ по пути воздушного потока уже за фильтром должно предохранять элементы датчика от механических повреждений летящими твёрдыми частицами или грязью.

Но фильтр не идеален, он может быть разорван или установлен с ошибками, поэтому состояние датчика можно сначала оценить визуально.

На его чувствительных поверхностях не должно быть механических поломок или видимых глазом загрязнений. В таких случаях прибор уже не сможет выдавать правильные показания и потребуется вмешательства для ремонта.

Способ 2 — отключение питания

В непонятных случаях, когда ЭСУД не может однозначно забраковать датчик с переходом на обходной режим, такое действие можно выполнить самостоятельно, просто заглушив двигатель и сняв электрический разъём с ДМРВ.

Если работа двигателя станет стабильней, а все её изменения останутся лишь типичными для программного обхода датчика, например, увеличение холостых оборотов, значит подозрения можно считать подтвердившимися.

Способ 3 — проверка мультиметром

Все автомобили разные, поэтому единого способа проверки МАФ вольтметром мультиметра не существует, но на примере самых распространённых датчиков ВАЗ можно показать как это делается.

Вольтметр должен обладать подходящей точностью, то есть быть цифровым и иметь не менее 4-х разрядов. Подключать его надо между приборной «массой», которая есть на разъёме ДМРВ и сигнальным проводом с помощью игольчатых щупов.

Напряжение нового датчика после включения зажигания совсем немного не дотягивает до 1 Вольта, у рабочего ДМРВ (системы Бош, встречается Сименс, там другие показатели и методики) оно примерно в диапазоне до 1,04 вольта и должно резко увеличиваться при обдуве, то есть запуске и наборе оборотов.

Теоретически можно и прозванить элементы датчика омметром, но это уже занятие для хорошо знающих материальную часть профессионалов.

Способ 4 — проверка сканером Вася Диагност

Если предпосылок для высвечивания кода ошибки ещё нет, но подозрения на датчик сформировались, то можно посмотреть его показания через диагностический сканер на базе компьютера, например VCDS, что в русской адаптации называется Вася Диагност.

На экран выводятся каналы, связанные с текущим расходом воздуха (211, 212, 213). Переводя двигатель в различные режимы можно увидеть, насколько показания МАФ соответствуют положенным.

Бывает, что отклонения возникают только при каком-то определённом обдуве, и ошибка появиться в виде кода не успевает. Сканер позволит рассмотреть это гораздо подробней.

Способ 5 — замена на исправный

ДМРВ относится к тем датчикам, замена которых сложностей не представляет, он всегда на виду. Поэтому часто проще всего использовать подменный датчик, и если работа двигателя по объективным показателям или данным сканера придёт в норму, то останется только приобрести новый датчик.

Обычно подмена всех подобных приборов у диагностов имеется в наличии. Надо только проследить, чтобы подменный прибор был в точности такой, как положено данному двигателю по спецификации, одного внешнего вида мало, надо сверять каталожные номера.

Что может сломаться в датчике расхода воздуха

  1. Банальное засорение расходомера. При жесткой эксплуатации в городском режиме или на пыльных проселочных дорогах, воздушный фильтр может не справляться и пропускать мельчайшие частицы в канал. Датчики можно прочистить сжатым воздухом или специальным аэрозольным средством, если проблема не сильно запущена.
  2. Попадание обратных газов из впускного коллектора (некорректная работа ЕГР) на чувствительные элементы. Проблема характерна для автомобилей с высоким экологическим классом Евро.
  3. Физическое повреждение термочувствительного элемента. Он может разрушиться от естественного износа или попадания посторонних предметов (включая масло или влагу). Сам элемент ремонту не подлежит (по крайней мере, трудозатраты выше реальной стоимости нового ДРМВ). Поэтому разумнее будет просто заменить весь расходомер.
  4. Механическое повреждение корпуса измерительного канала (вмятины, трещины). Пластик можно восстановить, если при этом не нарушена внутренняя геометрия. Похожая «неисправность» — корпус неплотно прилегает к фланцу воздуховода или корпусу дроссельной заслонки.
  5. Разрушение контактной группы (разъема) или окисление контактов. Датчик расхода воздуха установлен в месте, подверженном негативным воздействиям внешней среды (влажность, перепады температур и пр.)

    Поломку контактов можно определить визуально, или прозвонить с помощью тестера. Если сломана контактная группа на разъеме жгута проводов – ее можно заменить. Контакты в корпусе ДМРВ восстановить сложнее. Окисление устраняется банальной зачисткой с помощью жесткой щетки. Затем необходимо нанести специальную смазку для контактов.

  6. Обрыв питающего или сигнального провода. Даже абсолютно исправный ДМРВ не будет работать при отсутствии контакта или поврежденном кабеле. Неисправность легко устраняется с помощью паяльника.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
M-polo
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
