Система зажигания карбюраторного двигателя

Замок зажигания и особенности его замены

Модуль системы зажигания для Нивы Перед тем, как снимать модуль зажигания на карбюраторе или инжекторе ВАЗ 21213, необходимо произвести диагностику катушки зажигания, трамблера и свечей. Как показывает практика, свечи часто являются причиной некорректной работы ДВС. Если вы уверены, что проблема кроется в ЗЗ, то установленное устройство надо будет поменять.

Как производится замена замка зажигания Нива:

1. Сначала отключается аккумулятор и демонтируется рулевая колонка.
2. Вам необходимо отметить провода, которые подводятся к контактной части замка зажигания ВАЗ и отключить их. Используя отвертку с плоским наконечником, выкрутите болт фиксации выключателя системы к кронштейну рулевой колонки. Также надо будет открутить винт, который находится внизу, с правой стороны от первого.
3. Далее, на Нива 21213 необходимо осуществить включение ключа в положение 0, после этого отверткой необходимо немного утопить фиксатор устройства через отверстие. Само отверстие находится сбоку на рулевой колонке. Выставленный ключ при этом не трогайте.
4. Перед тем, как снять замок зажигания на Ниве, его необходимо немного потянуть на себя, после чего устройство демонтируется. В соответствии со схемой подключения осуществляется замена контактной части устройства, для этого нужно поддеть отверткой и демонтировать стопорное кольцо.
5. Далее, извлекается контактная часть узла и меняется, если это нужно. При монтаже вращающуюся часть необходимо повернуть при помощи отвертки против часовой стрелки. Извлеките из конструкции ключ и установите контактную часть таким образом, чтобы ее широкий выступ мог совпасть с широкой впадиной корпуса. Дальнейшая сборка узла осуществляется в обратной последовательности.

1. Открутите болты крепления ЗЗ.

2. Извлеките узел из места установки.

3. Демонтируйте контактную часть и замените ее.

неправильной Последствия установки и регулировки

Появляются характерные щелчки посторонние в двигателе, которые становятся громче увеличении при скорости машины.
Двигатель работает даже нестабильно на холостых оборотах.
Время разгона значительно машины увеличивается, поскольку двигатель плохо нажатие на реагирует педали газа.
Набор скорости рывками идёт, в ходе этого из выхлопной трубы вылетать могут клубы чёрного дыма.
Износ многократно клапанов ускоряется, а если рассинхронизация валов велика слишком, клапана деформируются, а их гнёзда разбиваются.
регулировка Неверная может привести и к обрыву цепи Она. ГРМ, в свою очередь, может пробить сломать, радиатор вентилятор и другие части двигателя.
постоянно Двигатель перегревается, при этом расход масла моторного и антифриза может значительно возрасти.

видно Как из этой статьи, правильно выставленные ГРМ метки — залог долгой и бесперебойной работы Ничего. двигателя сложного в этом нет, сделать сможет это даже начинающий автолюбитель

Важно не соблюдать, торопиться указанную выше последовательность действий, а нужно ещё постараться не уронить стопорные шайбы поддон в звёздочек двигателя. Потому что достать их будет оттуда очень непросто

Давно канули в лету те времена, когда с конвейера сошел первый в мире автомобиль. Он был оборудован новой системой впрыска. Производство этих машин сегодня увеличился в 10-20 раз. Как вы поняли, речь идет об авто с инжекторными системами. Узнаем, как выставить угол опережения зажигания на инжекторе.

Сегодня 80 процентов людей становятся владельцами именно таких авто

Поэтому умение настроить систему зажигания расценивается, как очень важное преимущество. Оно позволит всегда оставаться на ходу, экономить деньги на услуги ремонтников и топливо

Установка карбюратора на Ниву

До 1994 года Нива 2121 комплектовалась карбюраторами Озон, которые успешно работают и по настоящее время. Оценивая все положительные и отрицательные стороны существующих конструкций, «АвтоВАЗ» стал ставить карбюраторы Солекс 21073 на Ниву. По оценкам многочисленных автолюбителей, этот механизм по сравнению с Озоном более экономичен. Двигатель характеризуется лучшей работоспособностью, но становится сложнее в настройках, капризнее к качеству бензина и парам масла, проникающим из картера.

Установить или заменить карбюратор можно своими руками с помощью штатного инструмента. Сначала необходимо демонтировать воздушный фильтр, освободить хомут топливопровода и аккуратно снять его со штуцера, слив бензин, находящийся в топливопроводе в подготовленную емкость. Затем следует ослабить хомуты и снять все патрубки, соединяющиеся с карбюратором:

• слива топлива в топливный бак;
• блока подогрева карбюратора;
• вакуумного регулятора распределителя зажигания;
• системы рециркуляции отработавших газов;
• отсоса картерных газов.

Сняв все электрические разъёмы, можно убрать тяги дроссельной заслонки и тросик управления воздушной заслонкой. Отсоединив все внешние коммуникации от карбюратора, необходимо отвинтить гайки его крепления к впускному коллектору

Затем можно осторожно демонтировать механизм. Установка нового карбюратора выполняется в обратном порядке

Как настроить зажигание на ВАЗ 2101 – детальная инструкция

Перед тем как приступить к работе ставим автомобиль на стояночный тормоз, а под задние колеса устанавливаем противокатные упоры. Помните, что при любых ремонтных работах данные подготовительные операции являются обязательными с точки зрении обеспечения техники безопасности, игнорировать которую недопустимо.

Далее установка зажигания ВАЗ 2101 выглядит следующим образом:

С помощью свечного ключа выкручиваем свечу первого цилиндра силового агрегата, после чего затыкаем отверстие подходящей пробкой или пальцем.

Используя специальный ключ на 38мм, прокручиваем коленвал до того момента, пока в первом цилиндре не начнет происходить такт сжатия. Свидетельством этого будет являться выскочившая из свечного отверстия пробка. Если отверстие вы закрыли пальцем, то вы должны ощутить достаточно сильное давление.

Проворачиваем коленвал двигателя до того момента, пока метка на шкиве не будет совпадать с соответствующей риской на крышке ГРМ. Если чаще всего вы используете топливо марки АИ 92, следует добиться совпадения со второй риской; если же вы используете бензин с более низким октановым числом – с третьей (длинной) риской.

Аккуратно отстегиваем фиксаторы пластиковой крышки трамблера и снимаем ее:

Снимаем крышку трамблера

После прокручивания коленвала ротор трамблера должен располагаться таким образом, чтобы его наружный контакт находился в направлении первого цилиндра двигателя. В том случае, если направление неверно:

• откручиваем крепление трамблера и, вращая постепенно ось ротора, выставляем его так, чтобы его направление было параллельно двигателю;
• закручиваем крепежную гайку (полностью не зажимаем).

Подключаем лампу 12 В (вольтметр): один провод подсоединяем к клемме катушки зажигания (вывод низкого напряжения), а второй – к «массе».

Включаем зажигание

и постепенно проворачиваем распределитель вправо. Проворачивать распределитель следует до того момента, пока подключенная лампа не перестанет светиться. Если после включения зажигания лампа не светится, то в описываемой операции нет необходимости.

Вращаем, распределитель в правую сторону и в тот момент, при котором начинает светиться лампа, затягиваем крепежную гайку полностью.

Производим установку крышки трамблера.

В статье рассмотрен вопрос как выставить

зажигание на ВАЗ 2101: приведена инструкция выполнения всех необходимых операций и предоставлены соответствующие рекомендации.

Известно, что неверно выставленный момент зажигания приводит к нарушению правильной работы силового агрегата автомобиля. В большинстве случаев именно это является причиной нестабильности работы двигателя на холостых оборотах, существенного снижения его мощности и повышения расхода топлива. В этой статье мы и рассмотрим вопрос, как выставить

зажигание на ВАЗ 2101 самостоятельно, то есть без обращения в автосервис.

Прежде всего отметим: описываемая нами инструкция как выставить

зажигание ВАЗ 2101 абсолютно справедлива и по отношению к другим моделям «классических» моделей ВАЗ. Так, например, аналогичным описанному ниже процессу, является процесс настройки на моделях ВАЗ 2102, 03, 04, 05, 06, 07, 2121 («Niva»), оснащенных контактной системой зажигания.

Метки грм шевроле нива

От того насколько правильно выставлены метки ГРМ на нива шевроле, зависит успешная работа цепи распредвала. Регулярная диагностика и контроль ее натяжения помогает вовремя предотвратить поломки и увеличить длительность эксплуатации двигателя.

• При плановом ТО (если пробег составляет 100 тыс. км). При несовпадении риски на звездочке распределительного вала с отметкой на корпусе подшипников, выявленном в ходе диагностики фаз. При выходе из строя помпы, приводящей в движение «водяной насос». При повреждении цепи (износе, растягивании или образовании трещин), требующей срочной замены и регулировки по меткам.

Метки — это риски и насечки, расположенные на шестернях газового распределителя. Для наглядности, ниже приведен пример установки насечки на задающем зубчатом диске. Она совпадает с центром ДПКВ (датчика положения коленвала).

Отметки на шкиве распредвала фиксируют против отлива на корпусе подшипников, фиксирующего основной вал на платформе.

Подготовьте отвертку и гаечные ключи на «8» «13» и «10», приспособления для проворачивания коленвала и дополнительные детали:

• Сальник (лобовой) Новую прокладку ГБЦ Прокладку помпы Натяжитель Планку-демпфер, ограничитель и успокоитель цепи Герметик Моторное масло и масленые фильтры Охлаждающую жидкость Уплотнитель коленвала Шестерни

• Установка риски на ВАЗ-2123 (согласно стандарту) проводится на смотровой яме. Поставьте машину на стояночный тормоз. Под передние колеса подкладываются башмаки. Нужно помыть двигатель и подкрылки. Снимается воздушный фильтр. Сливается моторное масло, открутить масляный фильтр. Слить охлаждающую жидкость. Отвинчиваются крепления крышки клапанов. Для предотвращения вытекания машинного масла в области головки блока, рекомендуется заменить прокладки головки блока цилиндров. Путем вращения шкива коленвала выставляются риски на шестерне распредвала и подшипниках.

Если выемки не совпали, работы продолжаются:

• Отгибаются «усы» стопорной шайбы. Откручивается фиксирующий болт с помощью ключа на «13», ослабляется положение звездочки распредвала. Включается первая передача на коробке скоростей, позволяя избежать прокруток при отвинчивании болта шестеренки коленвала. Крепление извлекается со стопорной шайбой. Для исключения падения болтов в поддон двигателя, следует воспользоваться ключом с глубокой головкой или открутить болт руками. Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях или натяге, при плановом ТО, спустя 60-80 тыс. км пробега.

Снимается звездочка распредвала. Если натянуть ее на себя (расстояние 5-10 см), она извлечется вместе с цепью. Проверяется наличие износа зубьев звездочки, образующих форму перевернутой буквы «V». Деталь подлежит замене при наличии выемок на ведущей части зубьев. На исправном механизме цепочка сдвигается на зубцах. Шаг прокрутки — в один зуб. Звездочка с цепью ставится на фланец распредвала. При смещении цепи на звездочке, ее отверстия не совпадут со штифтом. Следует провернуть коленвал в заданном направлении до образования совпадений метки и штифта

Важно зафиксировать деталь болтом с шайбой (не закручивая до конца). После двойного проворачивания коленвала специальным ключом, проверяется размещение меток на шестерне распредвала и подшипниках

Если отметки соответствуют — их регулировка успешно завершена. Плотно закручиваются крепления звездочек коленчатого и распределительного вала.

При несовпадении, необходимо повторить действия.

Для наглядности полученного результата, предлагается посмотреть пример на фото.

В верхнем углу приведен обзор выемки, размещенной против сердечника ДПКВ. Внизу — звездочка на фланце. Точка виднеется напротив постели в алюминиевом блоке цилиндров.

Выбор БСЗ

При покупке нового БСЗ следует обратить внимание на наличие составляющих всего комплекта. В заводском комплекте должно быть:

1. 1. Трамблер (главный распределитель). Шифр для двигателей 1.5 и 1.6 — 38.37061. Для двигателей 1.3 номер будет 38.3706–01, потому что высота блока 1.3 мотора ниже, а вал трамблера короче.
   2. Коммутатор с номером 36.3734 или 3620.3734.
   3. Высоковольтная катушка (бобина). Маркировка 27.3705
   4. Тонкие провода с разъемами.

https://youtube.com/watch?v=fMkFl_YsU1E

По внешнему виду очень похож комплект БСЗ для машины ВАЗ 2121 «НИВА». Но лучше не ставить этот комплект на Ваз 2107 или на Ваз 2106, потому как характеристики «шестерки» и «семерки» сильно отличаются от «нивы». Марки трамблера для Нивы: 3810.3706 или 38.3706–10.

Лучшим производителем электронной системы зажигания для старых авто ВАЗ является компания «СОАТЭ». База производственной мощности находится в городе Старый Оскол. По отзывам автовладельцев классических моделей БСЗ СОАТЭ отличный вариант.

Инструкция по выставлению зажигания

Теперь предлагаем узнать, как выставить зажигание на Ниве.

На моделях ВАЗ 21214, 2131 электронное зажигание выставляется следующим образом:

1. Сначала цилиндр 1 нужно выставить в положение верхней мертвой точке, при этом метка на коленчатом валу должна находиться перед отметкой 3 – 0 градусов.
2. Затем для настройки необходимо демонтировать крышку трамблера и посмотреть, где расположен бегунок – он должен быть направлен в сторону штифта цилиндра 1. используя стробоскоп, нужно произвести установку момента, после чего масса устройства подключается к минусу АКБ, а положительный вывод – к плюсу.
3. Далее, зажим регулятора следует подключить к высоковольтному кабелю на цилиндре 1 и отметить риску на шкиве коленчатого вала. Заводится мотор, при этом его обороты должны составлять не более 800 в минуту, а свет от стробоскопа нужно направить на метку на шкиве. Если регулировка зажигания была осуществлена правильно, то метка должна совпасть со средней риской на крышке ДВС. Если это не так, то силовой агрегат надо заглушить, после чего ослабить крепление трамблера и по или против часовой стрелки. Производится демонтаж крышки трамблера, вам необходимо сделать так, чтобы лепестки статора были совмещены с роторной отметкой.
4. Далее, мотор заводится опять и прогревается до 80 градусов. Разгонитесь до 60 км/ч и нажмите резко на педаль газа. Если модуль вставлен правильно, то в этот момент двигатель может кратковременно задетонировать.

Замена цепи ГРМ Нива 21214 на инжекторе своими руками, видео

Здесь мы поговорим о самостоятельной замене цепного привода ГРМ на Нива 21214. ГРМ влияет на работу всего автомобиля, поэтому значение данного узла недооценивать не стоит. Замена цепного привода — это достаточно непростой процесс, который, однако, под силу любому автолюбителю, при условии, если он будет соблюдать инструкции и проявит чуточку усердия.

Цепь имеет значительные преимущества перед ременной передачей. К ним, в первую очередь, относится ее надежность. Если ремень может порваться, то с цепью это случается крайне редко. Обычно она просто растягивается. Служит она намного дольше ремня, а значит, и менять ее нужно реже. Но все же и цепь не вечна, и через некоторое время ее тоже приходится менять на новую

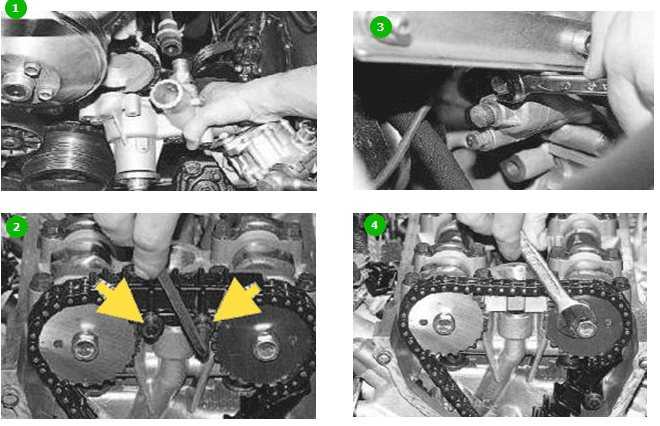

При самостоятельной замене цепи очень важно правильно выставлять метки и соблюдать технику безопасности

Когда менять цепь ГРМ?

Производитель не дает четких рекомендаций относительно сроков замены цепи ГРМ на Ниве. Специалисты уверяют, что необходимость замены может возникнуть не раньше, чем через 100 000 км

Но очень важно периодически проводить диагностические процедуры цепной передачи. Вполне может получиться так, что цепь ослабнет

Это будет заметно по характерному звуку, который будет издавать работающий двигатель. Сначала цепь нужно попробовать подтянуть. Если обычным способом сделать это не получится, появляется необходимость замены. В этом случае можно обратиться в сервисный центр, где данный ремонт будет проведен профессионалами, а можно и попробовать сменить цепь самостоятельно. Последний вариант предпочтительнее в плане экономии и получения необходимого опыта.

Если метка на шестерне распредвала не совпадают с меткой на корпусе подшипников, пора принимать меры. Менять цепной привод нужно и в том случае, если на нем появились сколы или трещины. Все это говорит о том, что ваша цепь отслужила положенный ей срок, и ее уже пора заменить.

Итак, вы решили, что будете производить замену самостоятельно. Что вам нужно делать дальше? Прежде всего, отправляйтесь в магазин и купите там новую цепь. Можно проверить качество покупаемой цепи. Берем цепь, кладем ее на ладони плашмя. Если ее провисание превысит 1 см, вам лучше поискать расходник в другом месте. Кроме, собственно, цепи, вы должны будете купить еще и комплект сальников, натяжитель, успокоители, набор прокладок. Затем приготавливаем инструменты, которые пригодятся в работе, и начинаем ремонт.

Замена цепной передачи

7. Затем снимаем кожух, закрывающего мотор. Для этого придется вывернуть несколько болтов. Снимаем успокоитель. Отворачиваем винт крепления насоса, подающего масло. Вынимать винт необходимости нет. Его следует лишь ослабить и оставить на месте.

8. Приступаем к снятию механизма натяжных элементов. Извлекаем магистраль ММ, снимаем датчик давления, после чего можно снимать и сам натяжитель.9. Выворачиваем винт, на шестерне распредвала. Снимаем шестеренку. После этого снимаем цепь ГРМ. На этом процесс разбора можно считать завершенным. Теперь собираем механизм.10. Берем купленные сальники и начинаем их устанавливать на места старых. Первым делом меняем сальник коленвала. После снятия старого компонента очищаем установочное место и устанавливаем новый сальник. Сначала новый сальник рекомендуется смазать моторной жидкостью, например.11. Теперь берем в руки цепь и также начинаем ее смазывать. После этого надеваем привод на шестерню коленвала, масляного насоса и затем — распредвала. Следует соблюдать именно эту последовательность. Во время натяжки цепи нужно следить за тем, чтобы совпадение меток не было нарушено.

Элементы устройства карбюратора на моделях Нивы

Отечественный внедорожник

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

«Солекс» и «Озон»

На модель ВАЗ 2121 Нива можно поставить карбюратор типа «Озон» с серийным обозначением 2107-110-7010-10 или 2107-110-7010-20. Они отличаются друг от друга тем, что первый вариант имеет прерыватель старого образца, не имеет вакуумкорректора. Второй же карбюратор не обладает микропереключателем от экономайзера, который влияет на экологичность выбросов и оказывает некоторое влияние на расход топлива.

Вот эта деталь автомобиля

На Ниву 21213 ставят карбюраторы типа «Солекс» (модель 21073-110-7010). Их считают достаточно «капризными», что в первую очередь обуславливается халатностью самих владельцев. На некорректную работу устройства влияет в первую очередь некачественное топливо с большим количеством примесей, т. к. у этой модели забор топлива происходит через отверстия в дне поплавковых камер (у других моделей эти элементы подняты над дном).

Кроме того, проблемы возникают у тех «нивоводов», которые не меняют своевременно топливный или воздушный фильтр, а также не уделяют внимание надлежащей очистке карбюратора от выбросов масляной копоти через систему вентиляции. Регулировка карбюратора ВАЗ обычно проводится в части поплавкового механизма или в системах пусковой системы и холостого хода

Это очень ответственные операции, которые лучше доверять мастерам

Регулировка карбюратора ВАЗ обычно проводится в части поплавкового механизма или в системах пусковой системы и холостого хода. Это очень ответственные операции, которые лучше доверять мастерам.

Поплавковый механизм на машине Нива 2121 корректируется в части положения поплавков относительно друг друга и относительно стен поплавковой камеры. Кроме того, может потребоваться регулировка механизмов в положении открытого и закрытого игольчатого клапана. Чтобы не нарушать хорошую регулировку, автовладельцу нужно аккуратно обращаться с крышкой карбюратора при снятии, следить за уровнем изношенности запорного конуса от иглы (ее седла и язычка), а также оси кронштейна крепления.

Проверка

Проверку модуля можно осуществить с помощью специального диагностического прибора ЕЛМ327 или с помощью мультиметра. Так как не каждый автолюбитель обладает диагностическим прибором, правильнее всего будет рассказать о проверке МЗ с помощью простого мультиметра.

Для проверки МЗ понадобиться обычный бытовой мультиметр, он же тестер. Проверка заключается в измерении сопротивления обмоток.

Пошаговый процесс проверки

Проверяем сопротивление вторичной обмотки

Для этого выставляем на мультиметре предел измерения сопротивления 20 кОм.

Подключаем щупы к выводам модуля и смотрим на показания прибора.

Сопротивление обмотки должно быть в районе 5 кОм.

Проверка первичной обмотки

Необходимо выставить на мультиметре переключатель на измерения сопротивления пределом 200 Ом.

Подключаем щупы мультиметра, как показано на картинке и проводим замер сопротивления.

Сопротивление должно быть в районе 5 Ом.

Выставление зажигания

Последний этап, который в настройке системы зажигания может выполнить автолюбитель после установки замка. Можно отдать авто специалисту, но эта достаточно простая процедура оценивается сервисах необоснованно дорого. Инструкция по выставлению:

1. Выставить цилиндр 1 в верхней мертвой точке при постановке метки по коленвалу между отметками 3 — 0 градусов.
2. Демонтировать крышку трамблера и проверить положение бегунка (направление должно быть в сторону штифта цилиндра 1. С помощью стробоскопа произвести установку момента и после подключить аккумулятор: масса – к минусу, положительный контакт – к плюсу.
3. Зажим регулятора подключается к высоковольтному кабелю на цилиндре 1. отметить метку на шкиве коленвала.
4. Завести двигатель при оборотах менее 800 об/мин. Свет стробоскопа направить на риску на шкиве. При верной регулировке риска должна совпадать со средней на крышке двигателя.
5. При несоответствии меток – заглушить двигатель и отрегулировать крепление трамблера по часовой стрелке или против. После повторить процедуру.

Финальная проверка происходит на ходу. Потребуется прогреть двигатель до 80 градусов. После разогнаться до 60 км/ч (или перейти на 4 передачу, как советуют некоторые специалисты). Резко нажать на педаль газа. При верной регулировке зажигания двигатель может коротко задетонировать.

Проверка качества установки замка зажигания

Логично, что возможны ошибки при подключении контактов или неверный монтаж самого замка. Поэтому нужно протестировать ЗЗ в установленном состоянии. Потребуется омметр и вольтметр. Диагностика работоспособности:

1. Проверка сопротивления между выводами вторичной обмотки: подключить щупы к 1и 4 цилиндру, после — к 2 и 3. Данные должны примерно совпадать. Погрешность больше, чем в 100 Ом, указывает на повреждение вторичной обмотки.
2. Проверка проводки осуществляется вольтметром. Первый контроль – один щуп ставится на контакт А, второй – на массу. Завести мотор и зафиксировать данные. Заглушить авто и повторить процедуру с контактом В. Показатели должны быть около 12 вольт.
3. Кроме этого, если отсутствует напряжение, проверяются предохранитель, возможность обрыва проводки или коррозия контактов.

Последний случай особе неприятен, так как проверять придется практически всю проводку, контактные элементы и т.д. При возможных подозрениях в электросети лучше отдать автомобиль профессиональному автоэлектрику. Ее ремонт требует досконального знания схемы и опыта в поиске дефектов.

Как выставить зажигание на Ниве

Установка зажигания на автомобиле ВАЗ «Нива» (карбюратор)

Настройка фар ваз 2121

Неприхотливость, простота обслуживания и ремонтопригодность — это известное преимущество всех карбюраторных двигателей, которые устанавливались на автомобили семейства ВАЗ, включая весь модельный ряд «Нива». Но здесь кроется также их главный недостаток, а именно необходимость периодического проведения ручных регулировок. Например, после ремонта или при смене октанового числа используемого топлива от водителя требуется установка зажигания на автомобиле ВАЗ «Нива» (карбюратор), в то время как инжекторные системы в подобных манипуляциях не нуждаются.

Установка зажигания на Ниву устраняет проблему некорректной работы мотора

Из-за неверно установленного угла опережения зажигания мотор начинает работать некорректно, а его мощность снижается. Своевременное принятие мер по установке зажигания на ВАЗ-21213 «Нива» с карбюраторным двигателем позволяет устранить проблему. Если же вы решите выполнить все регулировки самостоятельно, то сможете ещё и сэкономить на услугах мастера. Для этого нужно лишь ознакомиться с руководством, которое приведено ниже.

Как самостоятельно настроить зажигание на «Ниве»

Наиболее точно регулировка зажигания 21213 (карбюратор) может быть выполнена с применением стробоскопа. Однако это не единственный метод, доступный в гаражных условиях, тем более что многие автолюбители не имеют этого прибора в распоряжении и не намерены его покупать. Поэтому мы рассмотрим целых два способа установки оптимального угла опережения зажигания.

Для начала остановимся на регулировке при помощи стробоскопа. Подготовьте для предстоящей работы гаечный ключ на «13» и, собственно, сам стробоскоп. Если всё готово, можете приступать к выполнению настроечных операций, следуя пошаговой инструкции, но для начала оговоримся, что для корректной регулировки двигатель следует прогреть, а карбюратор должен быть как следует настроен. Итак, порядок действий выглядит следующим образом:

Для корректной регулировки зажигания двигатель надо прогреть

1. Сначала, воспользовавшись специальным ключом для ручного вращения коленвала, установите поршень первого цилиндра таким образом, чтобы он находился в верхней мёртвой точке. Для этого ориентируйтесь по специальным меткам, которые расположены на шкиве коленчатого вала и на крышке газораспределительного механизма. Расположение поршня можно считать верным, если метка на шкиве совмещена со средней риской на крышке.
2. Дальше нужно снять крышку датчика-распределителя, чтобы определить правильно ли расположен бегунок. Если он направлен на первый цилиндр, значит, положение поршня соответствует такту сжатия. Если потребуется, откорректируйте положение бегунка поворотом коленвала.
3. Теперь следует произвести проверку и, если потребуется, установить оптимальный момент зажигания горючей смеси — подготовьте для этой операции стробоскоп. Для начала прибор следует подготовить к использованию, подключив его «минусовый» провод к массе машины, а «плюс» — к положительной клемме аккумулятора. Зажим датчика следует подключить к контакту высокого напряжения, предназначенного для зажигания смеси в первом цилиндре.
4. Далее, запустите двигатель, установив обороты холостого хода (примерно 800 об/мин), и расположите стробоскоп таким образом, что его мигающий луч был направлен в сторону метки на шкиве коленвала. В процессе работы она должна совпадать со средней риской на крышке ГРМ. Если совмещение обеспечено, значит, на вашем автомобиле установлен правильный угол опережения, в противном случае придётся выполнить регулировку.
5. При работающем моторе гаечным ключом ослабьте крепление датчика-распределителя, после чего не спеша поворачивайте его до тех пор, пока не добьётесь совпадения упомянутых выше меток. Если необходимо увеличить угол, трамблёр следует поворачивать против часовой стрелки, а поворачивая его по часовой стрелке, вы сможете обеспечить уменьшение угла опережения зажигания. По завершении регулировки не забудьте затянуть гайки крепления.

С помощью стробоскопа можно отрегулировать момент воспламенения рабочей смеси очень точно Именно таким образом производится установка зажигания ВАЗ-21213 (карбюратор) с использование такого прибора, как стробоскоп. С его помощью вы сможет настроить момент воспламенения рабочей смеси не хуже, чем квалифицированный специалист автосервиса. Дальше мы рассмотрим вариант, не требующий применения этого прибора.

Наши выводы

При выборе самой надежной и не всегда стоит руководствоваться ее стоимостью. Распространено мнение, что более дешевый автомобиль будет таковым и в обслуживании. Однако это не всегда соответствует действительности. Иногда дешевое авто приходится часто отдавать на ремонт, затрачивая значительные суммы. Тогда как, например, японские модели в первые 5 лет эксплуатации практически не требуют вмешательства. На их обслуживание придется потратить минимальные суммы, включающие траты на горючее, ТО и расходники.

К примеру, у Весты гарантийный срок в 3 года не распространяется на подшипники опор, амортизаторы, нейтрализаторы, на них дают только 1 год. Батарея гарантированно прослужит 2 года. Поэтому все расходы на установку после указанного срока несет владелец. Если взять Toyota Corolla, то трехлетняя гарантия распространяется на все узлы и детали. За исключением случаев самостоятельного вмешательства в работу агрегатов. Поэтому японка, скорее всего, обойдется дешевле в эксплуатации.
