Замена гидронатяжителя цепи ваз 21214 на механический

Как обнаружить неисправность

Обнаружить ослабление натяжителя на Ниве Шевроле можно путем проверки оттягивания цепи от звездочки. Но такая проверка требует снятия защитного кожуха с автомобиля, что крайне нерационально в случаях неуверенности в исправной работе натяжителя. Поэтому рекомендовано проводить обязательную проверку цепи на ее растяжение через 60-100 тыс. км пробега

Но, если водитель замечает шелест в области капота, который напоминает звук работы дизельного мотора, то важно этому уделить внимание еще до поездки. Такое свидетельство шелестящего звука говорит о том, что цепь ослабилась и бьется о зубья звездочек. Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения

Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения.

Где расположено устройство в Ниве Шевроле и какой имеет вид?

Расположено устройство с пассажирской стороны под капотом автомобиля. Открыв капот необходимо найти охладительные патрубки в области передка головки блока цилиндров, под ними и располагается собственно гидронатяжитель. Фото устройства, которое устанавливается на Ниве Шевроле, расположено ниже.

Месторасположение детали в авто

Составляющие и принцип действия гидронатяжителя

Как видно на фото, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном. Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.

Как производится замена гидронатяжителя на Ниве Шевроле?

Если обнаружено растяжение цепи и принято решение замены только гидронатяжителя, то это неверное предположение. Необходимо произвести замену всех деталей: цепь, гидронатяжитель, сальники, прокладки. Замена проделывается в следующей последовательности, с использованием всего необходимого инструмента:

Гаечным накидным ключом откручивается штуцер трубки, имеющий головку на “10”. Трубка предназначена для подведения масла к гидронатяжителю.
Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе.
Две гайки крепления самого устройства также откручиваются с помощью ключа на “10”.
Устройство готово к извлечению из посадочного места. Руками захватываем выступающую часть и вытягиваем устройство. На нем находится прокладка, которую также необходимо достать, чтобы сделать замену на новую.
Отработанное устройство не подлежит ремонту и требует установки нового. Перед установкой необходимо промазать прокладку слоем герметика, чтобы не было вытеканий масла.

Замена старого устройства не требует приложения серьезных умственных и особенно физических усилий. Установка нового осуществляется в следующих этапах:

Виды натяжителей цепи ГРМ — Шевроле Нива Клуб

Натяжение цепи газораспределения Ваз 2101-2107,удлиняем натяжитель цепи.

А дыма без огня, как известно, не бывает, и еще одной частой проблемой гидравлической системы натяжения цепи является выход из строя маслопроводящей системы. Цена Стоимость данного элемента составляет от до рублей.

Вставьте последний торцевой сферической частью в отверстие корпуса. Также узел компенсирует тепловые удлинения, которые образуются по мере прогревания двигателя.

Итак, сначала необходимо снять воздушный фильтр с корпусом и кожух. Можно попытаться промыть элемент, тем самым восстановив .

Механический натяжитель цепи Обращаем ваше внимание, что простая замена отработанного гидронатяжителя ВАЗ на новый — не есть правильный выход из сложившейся ситуации

Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники. И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ , то что касается цепи ГРМ — это уже повод для отдельной статьи.

Сборка Чтобы произвести обратную сборку проделываем следующие действия: Берем новую деталь, и останавливаем на свое место Берем два болта и прикручиваем устройство к двигателю Присоединяем трубку по которой происходит подача жидкости Ближе к ста тысячам пробега, даже если будут отсутствовать посторонние шумы в районе двигателя, то в любом случае деталь нужно проверить на наличие растяжения и повреждений.

Замена Если вовремя не произвести замену то она во время движения может порваться.

Для замены делаем следующие: Прокладку смажьте герметиком, затем установите на место крышку. Можно немного двигать крышку, чтобы он хорошо встал на место. После этого затяните все болты и гайки крышки.

Характеристика механизма

Затяните натяжной и обводной ролики, при необходимости их можно тоже заменить. При помощи герметика установите новую прокладку на помпу, а затем поставьте помпу на место.

Поставьте авто на стояночный тормоз и включите 4 передачу, протяните гайку шкива. Подсоедините все шлаги, патрубки, разъемы, установите вентилятор и радиатор.

Также изнашивается сам пластиковый башмак или звездочка, если таковая имеется и успокоитель. Данный элемент расположен в подкапотном пространстве с левой стороны.

Гидронатяжитель цепи. Неподдельная боль отечественного автопрома

Необходимо найти трубки охлаждения в передней части ГБЦ — именно под ними находится гидронатяжитель цепи. Если наблюдаются вышеописанные симптомы, необходима срочная замена гидронатяжителя цепи.

Для этого нам понадобится новый элемент, а также набор головок. При помощи ключа на 10 откручиваем штуцер трубки охлаждения ГБЦ и отводим ее вверх. Далее находим две крепежные гайки самого натяжителя. Откручиваем их тем же ключом.

Берем руками за выступающую часть механизма и извлекаем его из посадочного места. Стоит отметить, что гидронатяжитель цепи имеет свою прокладку, которую тоже необходимо заменить. Перед установкой нового элемента тщательно промазываем посадочные места силиконовым герметиком.

как НАТЯНУТЬ ЦЕПЬ на ваз 2101-07,НИВА

https://youtube.com/watch?v=KIU5db3NAKM

Устанавливаем прокладку и закручиваем болты. Кстати, перед установкой необходимо извлечь транспортный стопор.

Чтобы компенсировать растяжение цепи в системе предусмотрено наличие гидронатяжителя. Но со временем он снашивается, и требует замены, когда цепь ослабляется до половины зуба звездочки.

Как вовремя выявить неисправность. Выявить ослабление натяжителя в Шевроле Нива можно оттянув цепь от звездочки. Для проверки необходимо снять защитный кожух с цепи ГРМ.

Что нужно для работ?

После установки проверяется работа мотора и натяжения новой цепи. Как производить замену цепи расскажет другая статья.

Теперь владельцы Нивы Шевроле могут без сомнений и без ошибок исправить сложившуюся проблему с ослаблением натяжения цепи. Помните, что если ваш автомобиль прошел более тыс. Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

Замена успокоителя цепи ваз 21214 инжектор

Снимаем крышку головки блока цилиндров (см. тут).

На впрысковом двигателе снимаем звездочку с цепью с носка распределительного вала (см. тут).

Накидным ключом «на 10» отворачиваем два болта (одинаковой длины) крепления успокоителя цепи к головке блока цилиндров.

Болт имеет цилиндрический хвостовик для центровки в отверстии успокоителя.

Вынимаем успокоитель.

Для снятия успокоителя цепи привода распределительного вала на карбюраторном двигателе ослабляем натяжение цепи (см .тут). Демонтаж крепления успокоителя аналогичен операции, показанной на фото 1.

Верхний болт крепления успокоителя цепи к головке блока цилиндров длиннее нижнего.

Устанавливаем успокоитель в обратном порядке.

Видео

Приветствую Вас любители вседорожника Нива

С наступлением холодов стал замечать позвякивание или даже повизгивание в двигателе, при его пуске, решил по началу не обращать внимание, так как он длился всего 3-4 секунды. Но современем в хорошие морозы этот звук становился все протяжоннее и проподал уже на прогреве двигателя

Я начал понимать что это проблемы натяжения цепи.

С цепью шутки плохи, так как это привод газораспределительного механизма двигателя и сбой в его настройках может привезти к серьезной поломке или просто не увеличит его срок службы. Странные шумы из моторного отсека, причиной которых является вышедший из строя гидронатяжитель цепи, это рядовая проблема для ВАЗ 21214.

Казалось бы, тонко настраиваемая автоматическая, гидравлическая система. Никаких тебе периодических регулировок, но в зимнее время когда вязкость масла повышается данный натяжитель перестает работать, и в этот момент происходят зловещие процессы в системе ГРМ.

Замена гидравлического натяжителя цепи на Нивах Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше под именами Урбан, Бронто и т.д. унаследовали этот механизм натяжения цепи от своего старшего брата ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек. Я решил не испытывать судьбу и преобрел в магазине автозапчастей только самое нужное, а именно: механический нятяжитель серии “Пилот”

Дорогие читатели бращаю ваше внимание, что замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для обращения в автосервис, ну или к хорошему специалисту готовому произвести замену запчастей и настройку механизма газораспределения. Также обращаю ваше внимание на передний сальник коленчатого вала, при проведении работ по замене цепи ГРМ меняйте передний сальник коленвала, так как его замена не дешовая и второй раз разбирать все это не к чему.

Вот этими познаниями я решил поделиться с вами, всем желаю добра.

Точнее предвестники были. Странный дребезжащий звук после пуска двигателя стал меня беспокоить примерно с конца зимы, но я грешил на щиток стартера. Потом звук пару раз появлялся во время движения по городу уже в конце весны, но быстро исчезал. Что вообще может случится с двигателем у которого пробег 68 тыс., гидронатяжитель цепи ГРМ и гидрокомпенсаторы клапанов? Я было по привычке, после 213-ой Нивы через 10 тыс. пробега собрался подтянуть цепь и проверить зазоры в клапанах, но к своему великому удивлению не увидел в корпусе двигателя натяжителя цепи на штатном месте. Только трубки какие-то непонятные. Оказалось, что эти операции на двигателе 21214 не требуются. Т.е. вообще не зачем каждые 10 тыс. пробега снимать крышку головки блока цилиyдров и крутить гайки выставляя требуемые зазоры в клапанах по микрометру, а за одним подтягивая цепь с визуальным контролем. Здесь все за нас делает хитрая гидравлическая система придуманная умными инженерами.

Признаки неисправности цепи ГРМ у Шевроле Нивы

Силовой агрегат у Шевроле Нива содержит один распределительный вал, последовательно открывающий 8 клапанов, в свою очередь приводящийся в движение коленвалом посредством цепи ГРМ, натянутой на шкивы обоих валов. Стабильность работы привода обеспечивается натяжителем и успокоителем.

Для согласованной работы впускных и выпускных клапанов, их открывания в нужный момент, оба вала Шевроле Нива должны вращаться синхронно. Необходимо, чтобы на один оборот коленчатого вала приходилось 2 оборота распредвала. Убедиться в слаженности действий можно по меткам, нанесенным на шкивах.

На многих автомобилях с цепью ГРМ замена этого элемента производится через каждые 80-100 тысяч км. Фактически же зачастую приходится менять цепь чаще. В том числе это касается и замены привода ГРМ Шевроле Нива. О возможных неполадках цепи нужно судить по некоторым признакам.

Так, звенья цепи ГРМ, находящейся под натяжением, со временем растягиваются. В результате газораспределительный механизм начинает работать со сбоями, вызывая следующие проблемы:

рывки во время езды;
перегрев охлаждающей жидкости;
нестабильная работа двигателя;
затрудненный запуск ДВС;
загорание аварийного индикатора на приборной панели и т. д.

При неправильном газораспределении значительно нарушается работа двигателя, вплоть до выхода его из строя, если своевременно не устранить неисправность ГРМ Шевроле Нива. В последнем случае уже не обойтись без дорогостоящего капитального ремонта мотора или полной его замены. Степень износа цепи можно оценить визуально, для чего потребуется разобрать силовой агрегат.

Замена гидронатяжителя.

None Для замены понадобиться следующий порядок действий и набор инструментов:

гаечный ключ на 10, для отключения штуцера трубки подведения масла к гидронатяжителю.
После этого штуцер ослабляется и трубка отводиться вверх.
С помощью ключа на 10 убираем гайки которые удерживают натяжитель.
После этого устройство можно извлечь и установить новое.
Старый натяжитель ремня ГРМ не подлежит ремонту. Перед установкой новой запчасти посадочное место необходимо промазать герметиком, чтобы не допустить вытекание масла.

Установка новой детали осуществляется в обратном порядке:

Натяжитель вставляется в посадочное место. Деталь должна быть идентична той, которая рекомендуется заводом изготовителем.
Затягивается двумя гайками. При закручивании не надо прилагать излишние усилия, чтобы не сорвать резьбу.
Закрепляем трубку для подведения масла к гидронатяжителю.

Важно помнить, что без замены цепи ГРМ можно не устранить проблему, поскольку цепь может быть растянута на столько сильно, что этот износ не будет компенсироваться новым натяжителем. Привет! Расскажу о ситуёвине, которая приключилась около месяца назад

В общем, ехал я из ННовгорода(35 км), когда уезжал оттуда все было норм. Приехал домой, остановился возле магазина, сходили закупились, завожу машину а в ответ железный грохот. Ну понятное дело заглушил, полез под капот смотреть. Помня недавний ремонт на старой, посмотрел все что на ремне- все оказалось норм. Завел еще раз, и держась за клапанную крышку немного прибавил газу, ну и отдачу слышно сразу. Незнай сколько по трассе так проехал, но в натяг то не страшно, главное чтоб при запусках не перескочила. Доехал сразу в магаз, купил прокладку клапанной крышки за 90р и успокоитель за 110р (как самого вероятного виновника, чтоб не бегать потом). На следующий день вскрытие показало

Привет! Расскажу о ситуёвине, которая приключилась около месяца назад. В общем, ехал я из ННовгорода(35 км), когда уезжал оттуда все было норм. Приехал домой, остановился возле магазина, сходили закупились, завожу машину а в ответ железный грохот. Ну понятное дело заглушил, полез под капот смотреть. Помня недавний ремонт на старой, посмотрел все что на ремне- все оказалось норм. Завел еще раз, и держась за клапанную крышку немного прибавил газу, ну и отдачу слышно сразу. Незнай сколько по трассе так проехал, но в натяг то не страшно, главное чтоб при запусках не перескочила. Доехал сразу в магаз, купил прокладку клапанной крышки за 90р и успокоитель за 110р (как самого вероятного виновника, чтоб не бегать потом). На следующий день вскрытие показало

None Долго ковырялся именно доставая куски старого успокоителя, потому что сначала не хотел звездочку откручивать и цепь мешала. Но в итоге все равно пришлось снять, потому что новый никак не лез.

Вот кстати чистенький движок, масло после покупки ЛиквиМолли полусинь, прошел 10000. Метки на всякий случай проверил, все норм. Вдруг кто не в курсе ))) пару фоток из интернета

Метка на шкиве коленвала напротив ДПКВ

при этом метка на звездочке распредвала в таком положенииДомкратить не стал, проворачивал толкая на пятой передаче.Ну с этим все понятно, поставили собрали, НО… завел и один хер гремит. И тогда я все-таки решился…поставить “Пилот”. Просто когда консультировался по телефону с автосервисом, такая фраза прозвучала: “Не просто так же успокоитель развалился, значит цепь не натянута была”. Так вот по ходу натяжитель у меня или помер или засорилось там что-то, разбираться я с ним не стал. Открутил нах. эту магистраль, и воткнул туда “Пилот”, купленный за 550р. Все ставил по инструкции, хреново только откручивать-закручивать потому что термостат и патрубки мешаются.

Пару слов о мехнатяжителях. Езжу на Шеви уже 4 года, и всё это время собирался заказать Исай. И вот блин пока гром не грянул, так и не сделал. Пилот конечно тоже норм, обещают 25!лет гарантии! Машина сгниет но он будет работать)))

Полный размерТакая вот коробочка

Полный размери многообещающий девиз!

Стремает то что много подделок, я даже сам до конца не уверен что купил оригинал, хотя вроде выглядел добротно, и прошел регистрацию на сайте по вкладышу из коробки. Ситуация такая, что я в двух проверенных магазинах смотрел, и они не похожи на тот “оригинал” который описывают на сайте. В одном магазине лежал матовый черный, я поехал в другой магаз для сравнения- там глянцевый блестящий. В итоге взял второй, но сомнения остались.

Механический натяжитель цепи. Основные производители.

основные натяжители цепи для -214 мотора

На фото представлено три основных варианта распространенных в России. Первое изделие делает фирма «Автомобильный стандарт», в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.

Автопилот. Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из фирмы «автомобильный стандарт» и сразу очень упало качество на входе. Пошло удешевление производства.

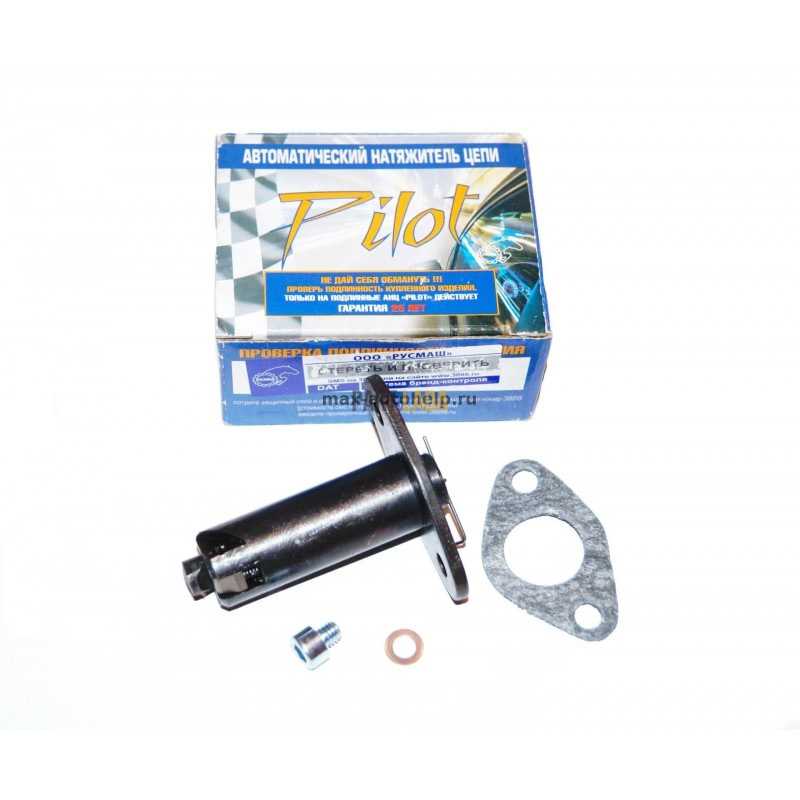

Пилот. Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.

Исай. Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2015г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.

Резюме . На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем. Для двухрядных цепей и -213 двигателей ситуация аналогична.

натяжитель цепи Пилот для 21213

Замена цепной передачи

Устанавливаем авто на ровную площадку. Открываем капот. Отключаем аккумуляторную батарею. Снимаем воздушный фильтр.
Трос воздушной заслонки следует отключить и отодвинуть. Также необходимо отключить все электрические приводы и патрубок.
Снимаем вентилятор, ремень генератора и валик помпы. Ремень следует подвергнуть тщательному обследованию. При обнаружении на нем глубоких трещин и прочих повреждений его необходимо заменить на новый. Снимаем защиту поддона и тщательно очищаем его крышку.
Снимаем пробку клапанов. Отворачиваем винт звездочки распредвала.
Берем гаечный ключ и откручиваем гайку храповика.
Теперь начинаем прокручивать коленвал до полного совпадения меток на нем и на кожухе двигателя. Следите за тем, чтобы метки также совпали на корпусе подшипников и звездочках распредвала.

7. Затем снимаем кожух, закрывающего мотор. Для этого придется вывернуть несколько болтов. Снимаем успокоитель. Отворачиваем винт крепления насоса, подающего масло. Вынимать винт необходимости нет. Его следует лишь ослабить и оставить на месте.

Теперь проверяем работу механизма. Для этого запускаем двигатель и слушаем, как работаем мотор. На слух вполне можно определить, сделано все нормально или что-то пошло не так. Если звук будет привычным, шуршащим, значит все сделано правильно. При наличии характерного скрежета процедура требует повторения.

Как заменить натяжитель цепи на ВАЗ 21213-ВАЗ 2131

Автомобили семейства нива являются очень старыми моделями, по моему самые первые автомобили ещё пошли аж в 1977 году если не изменяет память, а на дворе уже новые времена и машина до сих пор выпускается и дорабатывается, так вот натяжители цепи которые устанавливал АвтоВАЗ на свои автомобили в зависимости от года производства могут отличаться между собой, так к примеру где то до 2000 года а то и выше, данные автомобили семейства нива шли с самыми обычными пружинными натяжителями цепи, данные натяжители очень легко снимаются но один их недостаток (А может и преимущество) в том, что они сами не натягиваются то есть их время от времени приходиться натягивать самому, что очень не удобно но это для кого как, потому что на подтяжку натяжителя цепи нужно всего лишь 1-2 минуты!

Теперь разберём новый вид натяжителя который шёл на автомобиле которые выпускались значительно позже, так сказать во время России а не во времена СССР, так вот в новые времена на данные семейство автомобилей устанавливался так называемый гидро-натяжитель натяжитель цепи, весь его плюс заключается в том что его не нужно вам будет постоянно подтягивать, то есть на заводе его поставили, а вы как говориться про него забыли, но не так всё просто, если данный натяжитель вдруг заест либо же с ним ещё что либо случиться, то вам придётся менять его на новый, а о том как заменить данный вид натяжителя цепи вы сегодня и узнаете в данной статье. (Как выглядит гидро-натяжитель цепи, вы кстати можете посмотреть на фото ниже)

Да кстати, если у вас стоит обычный натяжитель ещё старого образца, а выглядит он так как показан на фото, тогда более подробно о том как его заменить данный агрегат читайте в статье, под названием

Снятие натяжителя цепи

1) В самом начале операции отверните при помощи гаечного ключа трубку, которая подсоединяется к самому гидро-натяжителю цепи и после того как данная трубка будет откручена отсоедините её и отведите в сторонку.

2) Затем при помощи гаечного ключа либо же накидной головки с карданным шарниром (Если будет тяжело подлезть), отверните две гайки которые крепят гидро-натяжитель к двигателю автомобиля (Одна из гаек на фото не видна, но когда будете просматривать на автомобиле этот натяжитель, то сразу же поймёте где находиться вторая гайка, так как она находиться рядом) и после чего аккуратно извлеките его из отверстия в котором он находиться.

Установка нового

Установка нового натяжителя происходит в обратном порядке снятию и да кстати после установки, закройте капот и сядьте за руль своего автомобиля, после чего попробуйте завести автомобиль и если тот самый грохот цепи пропадёт, то значит вы всё сделали правильно и гремела цепь именно из-за этого самого натяжителя.

Проверка натяжителя на износ

Если вы сняли свой старый натяжитель и думаете что он находиться в рабочем состоянии и менять его нет смысла, то сперва промойте данный натяжитель в ёмкости наполненной бензином (Промывайте натяжитель на своё усмотрение, просто если от него отойдёт вся грязь то возможно даже работа его улучшиться так как мелкие частички грязи не будут мешать ходу самого плунжера, но об этом чуть позже), а после промывки хорошенько высушите данный натяжитель или же просто продуйте при помощи сжатого воздуха.
После промывки и его сушки, давайте разберём из чего же он состоит а именно из самого плунжера он ещё указан под цифрой 1 и корпуса натяжителя который указан под цифрой 2.
Теперь после изучения данного материала перейдём к проверки, во-первых осмотрите сам плунжер натяжителя, на его поверхности ни в коем случае не должно быть разного рода дефектов, таких как к примеру задиры, глубокие царапины и т.д.
Затем осмотрите уже сам корпус, на его поверхности так же не должны быть задиры, вмятины и т.д.
И в завершение произведите ещё одну достаточно простую проверку, а именно возьмитесь рукой за сам плунжер натяжителя и после чего попробуйте его по перемещать, если данные плунжер в каком либо месте у вас будет заедать тогда замените натяжитель на новый.

Механический натяжитель цепи. Основные производители.

На фото представлено три основных варианта распространенных в России. Первое изделие делает , в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.

Автопилот. Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из и сразу очень упало качество на входе. Пошло удешевление производства.

Пилот. Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.

Исай. Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2015г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.

Резюме. На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем. Для двухрядных цепей и -213 двигателей ситуация аналогична.

натяжитель цепи Пилот для 21213

В копилку знаний

Втулочные (тяжелые цепи), к коим относится цепь 21213. Ось цепи – это просто «гвоздь». Рекомендуемое применение, это небольшие скорости работы и дешевизна производства. Самое распространенный пример – велосипедная цепь.
Втулочно роликовые (легкие цепи), цепь 21214. Конструктив: на оси крутится ролик. Потери в данных цепях по сравнению с тяжелыми меньше на 10-15%.
Зубчато пластинчатые цепи. Конструктив: каждое звено состоит из набора пластин. Только не думайте, что это очень слабая цепь, если у вас на слуху разговоры про двигатели ЗМЗ. Данная конструкция используется в американских движках и получила широкое применение в вариаторах. Менее шумные и более прочные на разрыв.

Выводы

Как видно, чтобы произвести данные работы не потребуется иметь особых знаний и инструментов. А потому с такой работой можно справиться и самостоятельно при необходимости

. Если следовать данным рекомендациям, то неправильно произвести такой ремонт невозможно.

Деталь, предназначенная для регулирования натяжения цепи в автомобиле Нива Шевроле, называется гидронатяжителем ГРМ (газораспределительного механизма). В системе ГРМ Нивы Шевроле гидронатяжитель выполняет очень важную функцию, поэтому работа двигателя без такой детали попросту невозможна. С течением времени эксплуатации автомобиля всем его деталям свойственно изнашиваться.

Вращающиеся части автомобилей особенно часто изнашиваются, ослабляются, растягиваются и ломаются. К такой детали относится цепь ГРМ, которая растягивается с течением времени и изнашивается. Растяжение цепи — это нормальное явление, но его необходимо устранять. Именно для устранения растяжения цепи устанавливается в систему ГРМ гидронатяжитель. Он имеет свойство снашивания, которое обнаруживается путем ослабления цепи до половины зуба звездочки.

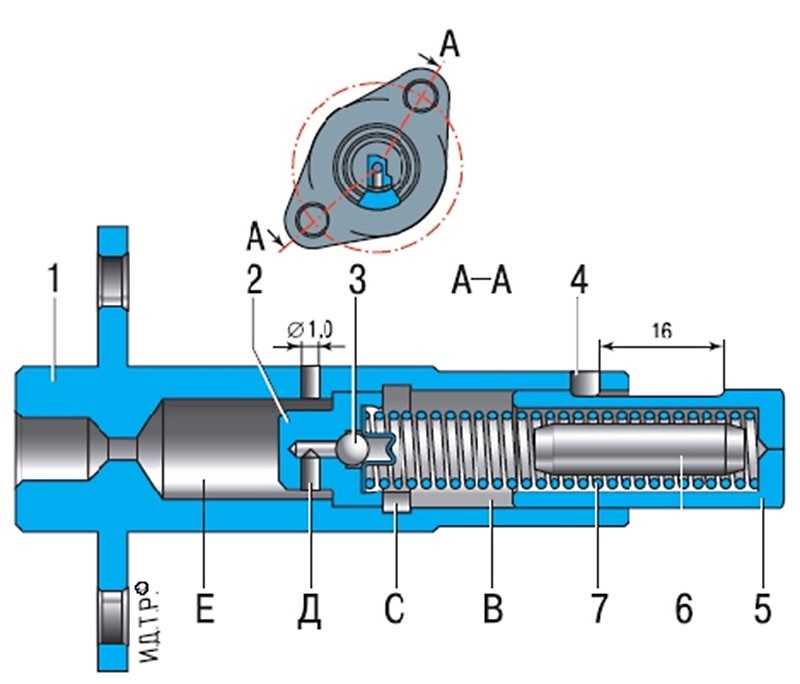

1 – корпус натяжителя; 2 – клапанный узел; 3 – шарик обратного клапана; 4 – ограничительный штифт; 5 – плунжер натяжителя; 6 – ограничитель объема; 7 – пружина плунжера; В – рабочая полость; С – паз установочный; Д – отверстие; Е – резервная полость.

Масло из системы смазки по трубке 3 (см. рис. 2-11) поступает в полость «Е» (рис. 2- 46) натяжителя, далее через отверстие «Д» и клапанный узел 2 попадает в рабочую полость «В» и давит на плунжер 5. В корпусе 1 натяжителя имеется отверстие диаметром в 1мм для стравливания воздуха из полости «Е».

Диаметральный зазор между корпусом 1 и плунжером 2 должен быть 0,018–0,024 мм и измеряется как разность максимального замеренного диаметра плунжера 2 и минимального замеренного диаметра корпуса 1.

При ремонте корпус натяжителя и плунжер составляют пару, в которой замена одной детали другой после подбора зазора не допускается. Плунжер 2 должен без заедания перемещаться в корпусе 1 на величину хода равную 16 мм.

При установке на двигатель натяжитель должен быть свободен от масла, штифт 4 не должен выступать из корпуса.

Как видно на рисунке, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном.

Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.
