Момент затяжки болтов и гаек на автомобилях разных марок

Маркировка и класс прочности деталей

Цифровое обозначение параметра прочности метрического болта указано на головке, и представлено в виде двух цифр через точку, к примеру: 4.6, 5.8 и так далее.

Цифра до точки обозначает номинальный размер прочности предельного разрыва, рассчитывается как 1/100, и ее измерение осуществляется в МПа. К примеру, если на изделии указана маркировка — 9.2, то значение первого числа будет составлять 9*100=900 МПа.
Цифра после точки является предельной текучестью по отношению к прочности, после расчета число необходимо умножить на 10, как указано в примере: 1*8*10=80 МПа.

Обозначение класса прочности метрических болтов

Предельная текучесть представляет собой максимальную нагрузку на конструкцию болта. Элементы, которые выполняются из нержавеющих видов стали, имеют обозначение непосредственно самого вида стали (А2, А4), и только после этого указывается предельная прочность.

Обозначение прочности для дюймовых болтов отмечается насечками на его головке.

Обозначение класса прочности дюймовых болтов

Разновидности динамометрических ключей

В настоящее время ассортимент инструментов весьма широк. Автовладелец может выбрать, каким динамометрическим ключом ему удобнее пользоваться. В зависимости от операций, которые необходимо провести, подбирается нужный инструмент (20-360 Н*м). Погрешность любительского ключа, как правило, составляет около 5 %, для профессиональных – не превышает 1-3 %. Известны несколько разновидностей:

стрелочные, на рукоятке имеется шкала с делениями. Ключи просты по конструкции и относятся к дешевой категории инструментов. Однако, не стоит надеяться на надежность и точность показаний, которые могут отличаться от реальных в пределах ± 10 %. А также визуализация показаний допускает некую погрешность.
щелчковые или передельные, относящиеся к специализированному инструменту. В конструкцию входит муфта передельного момента, срабатывающие, если затяжка превысила заданный параметр.
электронные, имеющие цифровую шкалу и расширенные функции. Звуковое оповещение проводится при достижении необходимого значения.

Инструкция по снятию, очистке и замене поддона картера двигателя на Ланосе и Шансе 1.5

Перед началом проведения работ по снятию поддона картера на Ланосе, понадобится предварительно приобрести уплотнительную прокладку, масло, фильтр и герметик. Какое выбрать масло, и как заменить его на Ланосе, подробно описано в этом материале. Артикул уплотнительной прокладки для автомобилей Ланос и Шанс 1.5 — 90409693

. Однако не торопитесь ее покупать, так как вероятность того, что с ней вы сможете установить поддон на место очень низкая. В качестве прокладки используем герметик.

Приступаем к непосредственному снятию крышки картера Ланос и Шанс 1.5:

Сначала автомобиль необходимо установить на смотровой яме или эстакаде, что значительно упрощает проведение дальнейших действий.
Снять защиту двигателя при ее наличии.
Слить масло, и дождаться остывания двигателя. Это нужно для того, чтобы не получить ожог при откручивании приемной трубы.
Приступаем к работе, и выкручиваем гайку хомута крепления приемной трубы ключом на «17» (при наличии такого крепления).
Ключом на «14» выкручиваются три гайки крепления приемной трубы к выпускному коллектору. Эти гайки, как правило, прикипают, поэтому могут возникнуть трудности с их вывинчиванием. Чтобы упростить процесс, предварительно зачищаем их металлической щеткой, и обрабатываем WD-40.
Ключом на «17» вывинчиваются болты крепления металлической пластины, к которой фиксируется хомут крепления приемной трубы (при ее наличии).
Опускается приемная труба, тем самым освобождая доступ к поддону картера двигателя Ланос. Снимать ее полностью не нужно.
Ключом на «10» выкрутить болты крепления пластиковой крышки механизма ГРМ.
Переходим к выкручиванию 15 болтов крепления поддона картера Ланос, используя ключ на «10».
Все 13 болтов расположены на виду, и доступ к ним свободный. Два болта со стороны маховика спрятаны под пластиковыми заглушками (при их наличии).
Именно с вывинчиванием этих двух болтов у владельцев автомобилей Ланос и Шанс 1.5 возникают трудности. Болты расположены в канале (для наглядности ниже показано фото).
Главная трудность в том, что добраться до них при помощи стандартной головки ½ дюйма невозможно. Для этого понадобится инструмент с размерностью 3/8 дюйма.
Выкручиваются 4 болта крепления поддона к коробке передач. Один болт находится со стороны коробки. Показано на фото ниже.
Два болта находятся с одной стороны.
И еще один расположен с другой.
После этого можно снимать поддон. Для этого используем нож, и проходим по периметру детали. Крышка плотно прилегает к двигателю, поэтому не нужно пытаться ее оторвать или отбить, так как можно ее повредить.
Снятый поддон подлежит комплексной очистке и промывке.
Для проведения работ по очистке необходимо выкрутить 8 болтов на 10, которыми крепится пластина. Произвести очистку отложений, и промыть деталь до состояния, как показано на фото ниже.
Не забываем удалить остатки старого герметика по периметру поддона и на блоке двигателя.

Независимо от того, что стало причиной снятия крышки картера Ланос и Шанс 1.5, в любом случае необходимо обязательно очистить его внутреннюю часть, а также демонтировать маслоприемник, и почистить металлическую сеточку. Если поддон картера нуждается в ремонте, то после устранения дефектов с использованием сварочного оборудования, приступаем к сборке. Если деталь не подлежит ремонту, то понадобится купить новый поддон, стоимость которого для автомобилей Ланос и Шанс составляет около 3000 рублей. Видео инструкция по снятию устройства Дэу Ланос 1.5.

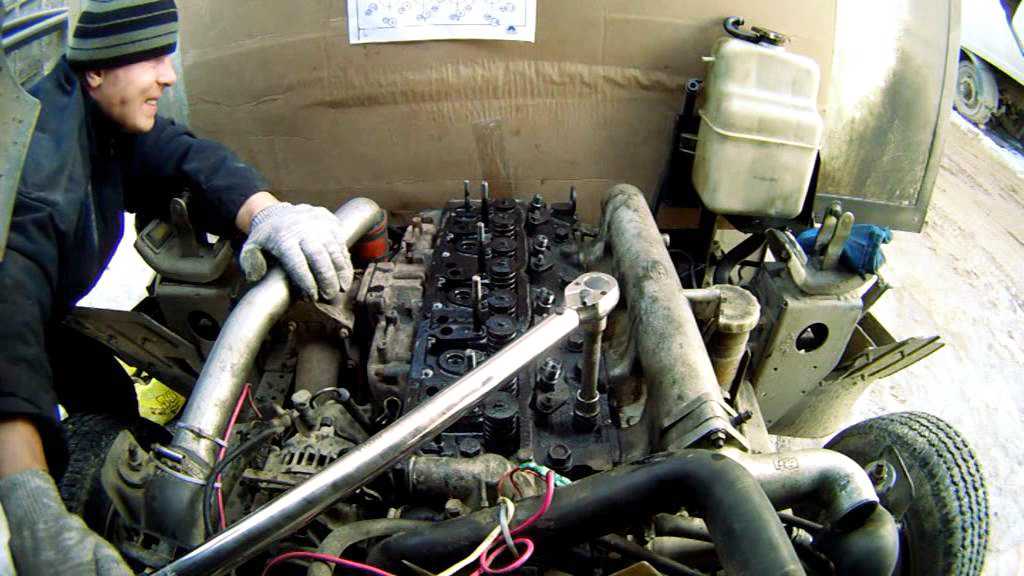

Работа с динамометрическим ключом

Динамо-ключ имеет измерительную шкалу, позволяющую точно определить усилие затяжки. Перед использованием новый ключ следует разработать, сделав несколько затяжек на минимуме, благодаря этому детали механизма смажутся. После использования инструмент нужно убрать на хранение, смазав тонким слоем машинного масла. После каждой процедуры следует выставлять ноль (если использовался щелчковый ключ), чтобы впоследствии пружина сохранила свою упругость и точность сохранилась. При активном использовании ключа пружина все равно растягивается, поэтому рекомендуется каждый год производить калибровку. При затяжке нельзя стучать по инструменту или использовать всевозможные удлинители.

Если у автомобилиста имеется ключ щелчкового типа, то перед затяжкой нужно выбрать необходимый момент. Для этого раскручивают гайку, располагающуюся внизу рукояти, и выставляют нужное значение. После этого гайку закручивают. При закручивании болтов головки блока цилиндров ключ издаст щелчок и начнет проскальзывать. Это означает, что требуемый момент силы достигнут.

Инструкция по работе с ключом щелчкового типа

Стрелочный инструмент не позволяет выставить момент затяжки заранее, поэтому усилие придется контролировать непосредственно в процессе

Затягивать крепеж необходимо осторожно, чтобы случайно не приложить больше усилий, чем необходимо. Нужное показание на шкале лучше обозначить заранее

Указатель при закручивании остается неподвижным, а рукоятка со шкалой смещается.

Электронный динамо-ключ напоминает щелчковый, только измерение осуществляется с помощью электронного устройства. Момент также выставляется заранее. Когда он достигнут, издается звуковой сигнал.

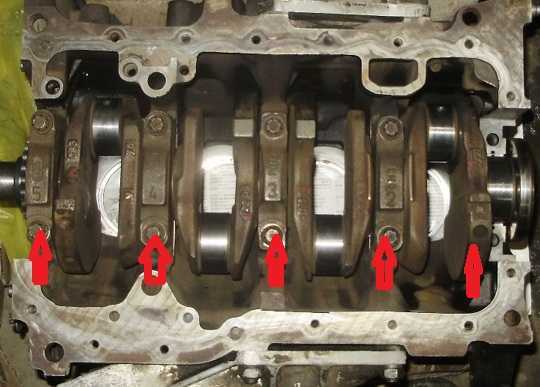

Что такое подшипники скольжения

Для лучшего понимания того, почему вкладыши в двигателе нужно затягивать с определенным моментом, давайте взглянем на функции и назначение указанных элементов. Начнем с того, что указанные подшипники скольжения взаимодействуют с одной из самых важных деталей любого ДВС — коленчатым валом. Если коротко, возвратно-поступательное движение поршня в цилиндре преобразуется во вращательное движение именно благодаря шатунам и коленвалу. В результате появляется крутящий момент, который в итоге передается на колеса автомашины.

Коленчатый вал вращается постоянно, имеет сложную форму, испытывает значительные нагрузки и является дорогостоящей деталью. Для максимального увеличения срока службы элемента в конструкции КШМ применяются шатунные и коренные вкладыши. С учетом того, что коленвал вращается, а также ряда других особенностей, для данной детали создаются такие условия, которые минимизируют износ.

Другими словами, инженеры отказались от решения установить обычные шариковые подшипники или подшипники роликового типа в данном случае, заменив их на коренные и шатунные подшипники скольжения. Коренные подшипники используются для коренных шеек коленчатого вала. Вкладыши шатунов устанавливаются в месте сопряжения шатуна с шейкой коленвала. Зачастую коренные и шатунные подшипники скольжения выполнены по одинаковому принципу и отличаются только внутренним диаметром.

Для изготовления вкладышей используются более мягкие материалы по сравнению с теми, из которых изготовлен сам коленвал. Также вкладыши дополнительно покрывают антифрикционным слоем. В место, где вкладыш сопряжен с шейкой коленвала, под давлением подается смазочный материал (моторное масло). Указанное давление обеспечивает маслонасос системы смазки двигателя

При этом особенно важно, чтобы между шейкой коленвала и подшипником скольжения был необходимый зазор. От величины зазора будет зависеть качество смазывания трущейся пары, а также показатель давления моторного масла в смазочной системе двигателя. Если зазор будет увеличен, тогда происходит снижение давления смазки

В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук

Если зазор будет увеличен, тогда происходит снижение давления смазки. В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук.

Добавим, что низкий показатель давления масла (в случае отсутствия других причин) является признаком того, что нужно шлифовать коленвал, а сами вкладыши двигателя необходимо менять с учетом ремонтного размера. Для ремонтных вкладышей предусмотрено увеличение толщины на величину 0.25 мм. Как правило, ремонтных размеров 4. Это значит, что диаметр ремонтного вкладыша в последнем размере будет на 1 мм. меньше по сравнению со стандартным.

Сами подшипники скольжения состоят из двух половин, в которых выполнены специальные замки для правильной установки. Главной задачей является то, чтобы между шейкой вала и вкладышем образовался зазор, который рекомендуется изготовителем двигателя.

Как правило, для замеров шейки используется микрометр, внутренний диаметр шатунных вкладышей промеряется нутромером после сборки на шатуне. Также для замеров можно использовать контрольные полосы бумаги, используется медная фольга или контрольная пластиковая проволока. Зазор на минимальной отметке для трущихся пар должен быть 0. 025 мм. Увеличение зазора до показателя 0.08 мм является поводом к тому, чтобы расточить коленвал до следующего ремонтного размера

Отметим, что в некоторых случаях вкладыши просто меняются на новые без расточки шеек коленвала. Другими словами, удается обойтись только заменой вкладышей и получить нужный зазор без шлифовки

Обратите внимание, опытные специалисты не рекомендуют такой вид ремонта. Дело в том, что ресурс деталей в месте сопряжения сильно сокращается даже при учете того, что зазор в трущейся паре соответствует норме. Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки

Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки.

2.1.7. Ford Focus II. Замена прокладки крышки головки блока цилиндров

Если возникла течь масла из-под крышки головки блока цилиндров и её не удалось устранить под- тяжкой болтов крепления крышки, замените прокладку.

Для замены прокладки крышки головки блока цилиндров двигателей 1,4 и 1,6 л R4 Duratec 16V выполните следующие опе-рации.

Вам потребуется ключ «на 12».

2. Выверните болт крепления верхней крышки ремня привода газораспределительного меха-низма к крышке головки блока цилиндров

3. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера

4. Снимите со свечей зажигания наконеч-ники высоковольтных проводов.

5. Отверните держатели воздушного филь-тра от шпилек крепления крышки головки блока цилиндров и снимите держатель.

6. Отверните гайку крепления кронштейна колодки жгута проводов датчика концентра-ции кислорода..

…и снимите кронштейн с болта-шпильки

7. Выверните три болта-шпильки крепле-ния крышки головки блока цилиндров…

…девять болтов крепления крышки го-ловки блока цилиндров…

… и снимите крышку.

8. Извлеките старую прокладку из пазов крышки головки блока цилиндров.

9. Очистите поверхность головки блока от остатков старой прокладки

рис 12. Порядок затяжки болтов крепления крышки головки блока цилиндров двигателей 1,4 и 1 , 6 л R4 Duratec 16V.

10. Установите крышку головки блока цилин-дров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты и бол-ты-шпильки крепления крышки затягивайте в порядке, показанном на рис.12
в два этапа:
1-й -предварительная затяжка моментом 3Н-м (0,3кгс-м);
2-й — окончательная затяжка моментом 9Н-м (0,9кгс-м).

Для замены прокладки крышки головки блока цилиндров двигателя 1,6 л R4 16V Duratec Ti-VCT выполните следующие операции

.

Вам потребуется ключ «на 12».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Отсоедините колодки жгутов проводов от двух датчиков положения распределитель-ных валов (см. )

4. Отсоедините колодки жгутов проводов от двух клапанов системы регулировки фаз газораспределения…

…выверните болты крепления и снимите клапаны регулировки фаз.

5. Снимите со свечей зажигания наконеч-ники высоковольтных проводов.
6. Выверните двенадцать болтов крепле-ния крышки головки блока цилиндров, снимите крышку и установленную под ней
прокладку.
7. Очистите пазы крышки и привалочную поверхность головки блока от остатков старой прокладки.

рис.18. Порядок затяжки болтов крепления крышки головки блока цилиндров двигателя 1,6 л R4 1 6V Duratec Ti-VCT

8. Установите крышку головки блока ци-линдров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рис.18
, в два этапа:
1 -й — предварительная затяжка моментом 3Н*м (0,3кгс-м);
2 -й — окончательная затяжка моментом 9Н-м (0,9кгс-м).

Для замены прокладки крышки головки блока цилиндров двигателей 1,8 и 2,0л R4 Duratec-HE 16V выполните следующие операции.

Вам потребуется ключ «на 12»
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера.

3. Снимите катушки зажигания (см. «2.2.2. Ford Focus II. Снятие электронного блока управления двигателем, датчиков и катушки зажигания»
).

4.Отверните держатели от шпилек.

…и снимите держатели

5 . Выверните семь болтов и пять бол-тов-шпилек крепления крышки головки бло-ка цилиндров…

…и снимите крышку,

6. Извлеките старую прокладку из пазов крышки головки блока цилиндров..

…и четыре прокладки уплотнений свеч-ных колодцев.

рис.27. Порядок затяжки болтов крепления крышки головки блока цилиндров на двигате-лях 1,8 и 2,0 л R4 Duratec-HE 16V

7. Установите крышку головки блока ци-линдров с новой прокладкой и все снятые де-тали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рис.27
, в два этапа:
1 -й — предварительная затяжка моментом 3Н-м (0,3кгс-м);
2 -й — окончательная затяжка моментом 9Н-м (0,9 кгс-м).

В данном случае буде произведена на только замена прокладки клапанной крышки
автомобиля Ford Focus 1, двигатель 1.6 i Duratec 8V, мощностью 98 л.с., но бытовой ремонт гидро-натяжителя цепи ГРМ
и инспекция механизмов ГРМ Фокуса
1-го поколения с рабочим объемом 1.6 литра с 8-клапанами цепным приводом ГРМ.

Прокладка крышки головки начала пропускать масло (запах пошёл от выпускного) я посадил её на герметик, фокус не удался, прокладка в таком состоянии как у меня (наверное и у многих) после 13 лет выглядит куском твёрдого пластика. И о нормальных удерживающих свойствах резины речи уже не идёт, особенно твёрдой прокладка стала и полопалась со стороны выпускного коллектора.

Проверка шатунных и коренных шеек двигателя модели 1MZ-FE Toyota Camry 2001

Инструменты:

Микрометр
Развертка
Станок для шлифовки коленвала
Молоток с пластиковым бойком
Динамометрический ключ
Насадка на вороток 12 мм

Детали и расходники:

Коленчатый вал
Ветошь
Вкладыши коленчатого вала
Калибровочная проволока
Моторное масло
Болт крышек коренных подшипников
Краска
Коренные подшипники

1. Снимите поршень и шатун.

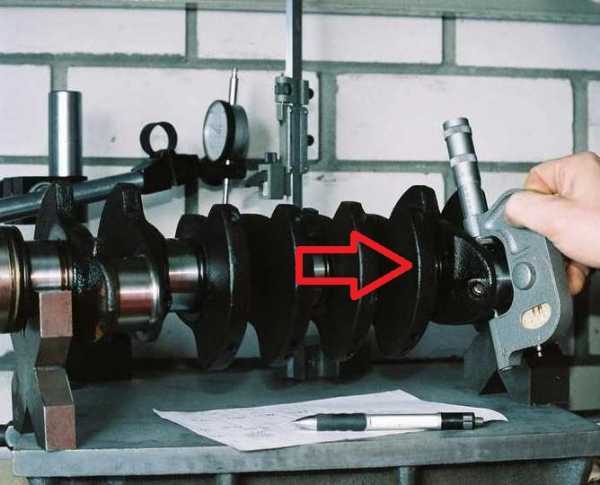

2. Микрометром измерьте диаметр каждой шатунной и коренной шейки в двух взаимно перпендикулярных плоскостях, провернув коленвал на 90 градусов.

Измерение диаметра шатунных и коренных шеек

Диаметр коренной шейки:

стандартный – 60,988–61,000 мм.

Диаметр шатунной шейки:

стандартный – 52,992–53,000 мм.

Примечание:

Если значения диаметров выходят за указанные пределы, проверьте масляные зазоры. При необходимости перешлифуйте или замените коленчатый вал.

3. Очистите каждую коренную шейку и вкладыши. Проверьте поверхность каждой коренной шейки и вкладышей на наличие точечной коррозии и царапин.

Поврежденные вкладыши коленвала

Примечание:

Если шейка или вкладыш повреждены, замените вкладыши. При необходимости перешлифуйте или замените коленчатый вал.

4. Установите нижние упорные полукольца на крышку коренного подшипника №2, ориентировав смазочные канавки наружу.

Смазочные канавки упорного полукольца

5. Уложите коленчатый вал в блок цилиндров.

6. Положите пластиковый калибр для измерения зазоров в подшипниках скольжения на каждую коренную шейку.

7. Установите коренные подшипники.

Установка коренных подшипников

8. Нанесите слой моторного масла на резьбу и под головки болтов (с 12-гранной головкой).

9. Временно установите восемь болтов крепления крышек подшипника.

10. Используя болты как направляющие, вставьте крышку подшипника таким образом, чтобы зазор между ней и разъемом блока цилиндров составил менее 6 мм.

Величина зазора между крышкой коренного подшипника и разъемом блока цилиндров

11. Используя молоток с пластиковым бойком, осадите крышки подшипников так, чтобы они плотно прилегали.

Присадка крышек коренных подшипников

12. Нанесите тонкий слой моторного масла на резьбы и под головки болтов крепления крышек коренных подшипников, установите их. Равномерно затяните шестнадцать болтов крышек коренных подшипников в несколько проходов в последовательности, показанной на рисунке.

Порядок затягивания болтов крышек коренных подшипников

Примечание:

Если при затяжке какого-либо болта не достигается требуемый момент затяжки, замените болт.

13. Нанесите метки краской на переднюю часть болтов головки блока цилиндров.

14. Затяните болты головки блока цилиндров на 90° в указанной выше последовательности. Проверьте, что нанесенная краской метка стоит на 90° от первоначального положения.

Правильное положение метки при затягивании болтов головки блока цилиндров

15. Установите старые уплотнительные шайбы на стяжные болты крепления крышек коренных подшипников. Равномерно затяните стяжные болты крепления крышек коренных подшипников в несколько проходов моментом затяжки 27 Н·м в последовательности, показанной на рисунке.

Последовательность затягивания болтов крепления крышек коренных подшипников

16. Снимите крышки коренных подшипников, как указывалось выше. Измерьте максимальную ширину сплющенного пластикового калибра, определив по ней величину радиального масляного зазора.

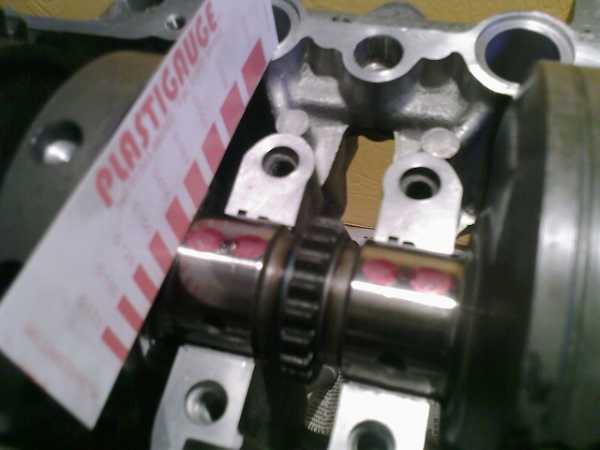

Пластиковый калибр, показывающий величину радиального масляного зазора

Масляный зазор:

коренные подшипники №1 и №4 –
стандартный – 0,014–0,036 мм;
максимальный – 0,05 мм;
коренные подшипники №2 и №3 –
стандартный – 0,026–0,048 мм;
максимальный – 0,06 мм.

Примечание:

Если масляный зазор больше максимального, замените подшипники. Если необходимо, перешлифуйте или замените коленчатый вал.

Примечание:

При замене вкладышей номинального размера необходимо использовать вкладыши одной размерной группы. Если номер размерной группы вкладышей невозможно определить, выберите нужный вкладыш по таблице, путем складывания числа размерной группы блока цилиндров с числом размерной группы коленчатого вала. Существует пять стандартных размерных групп вкладышей, обозначенных «3», «4», «5», «6» и «7» (шейки №1 и №4), «1», «2», «3», «4», «5» (шейки №2 и №3) соответственно.

Местоположение номерных маркировок:

1 – номерные маркировки.

В статье не хватает:

Качественных фото ремонта

Определение момента затяжки

Рассмотрим порядок определения момента затяжки с помощью динамометрического ключа. Динамометрический ключ можно разделить на несколько видов.

Стрелочный ключ

Самый простой в использовании вид ключа. Принцип его работы основан на отклонении рычага со шкалой относительно неподвижного указателя. Ручка торсион используется для передачи усилия на крепежное изделие. Стрелка указатель с одной стороны прикреплена к головке ключа, а с другой стороны свободна и служит указателем, который показывает значение крутящего момента в определённый момент времени.

Из плюсов можно выделить:

низкую стоимость изделия;
шкала работает в обе стороны. Она позволяет закручивать крепежные изделия как с правой, так и с левой резьбой.

Из недостатков можно выделить:

низкую точность (погрешность измерений составлять от 4 до 10%);
данные ключи нельзя отрегулировать и, в связи с этим они со временем изнашиваются и теряют точность измерений, что делает их непригодным к использованию;
крайне сложно работать в труднодоступных местах, потому что необходимо всегда следить за затяжкой по стрелке указателю;
отсутствует храповый механизм, как у ключа трещотки, в связи с этим ключ приходится всегда переставлять заново;

Предельный ключ (белковый)

Конструкция данного динамометрического ключа показана на картинке. В данном ключе есть специальный механизм, который даёт установить на нём необходимый крутящий момент и передать его на закручиваемый элемент. Также у данного ключа есть храповый механизм, как у обычной ;трещотки. Необходимый момент затяжки можно выставить при помощи шкал, расположенных на корпусе изделия. Как только при закручивании необходимый момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. Предельный ключ очень удобен в работе, так как при его использовании необходимо просто закручивать соединение до щелчка. Данные ключи имеют большой диапазон крутящего момента (от 5 до 3000 Нм). Размеры присоединительных приводов от 1/4 дюйма до 1 дюйма.

Из плюсов можно выделить:

погрешность данного ключа составляет не более 4%;
достаточно прост в использовании, так как есть храповый механизм;
можно заранее выставить необходимый крутящий момент, при достижении которого ключ издаст характерный щелчок;
легко использовать в труднодоступных местах;
может работать с крепежными изделиями как с правой, так и с левой резьбой.

Из недостатков можно выделить:

необходимость калибровки данного ключи;
со временем храповый механизм может выйти из строя, но можно отдельно приобрести рем комплект для некоторых моделей ключа.

Цифровой

По сравнению с предыдущими моделями ключей, данный динамометрический ключ имеет множество возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран электронного ключа. У данного ключа минимальная погрешность измерений, благодаря электронным компонентам. На дисплее выставляется необходимый момент закручивания, при достижении которого данный ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

Из плюсов можно выделить:

вывод значений крутящего момента в разных значениях силы;
имеет световую и звуковую индикацию;
высокая точность измерений (низкая погрешность);
может работать с крепежными изделиями как с правой, так и с левой резьбой;
не требует регулировки благодаря электронной начинке;
удобство работы за счет храпового механизма;
сохраняет измеряемые значения в память устройства.

Из недостатков можно выделить:

высокая стоимость по сравнению с ключами других видов.

Данный инструмент должен быть подобран таким образом, чтобы момент затяжки крепежного элемента был на 20−30% меньше, чем максимальный момент на используемом ключе. При попытке превысить предел, ключ быстро выйдет из строя. Усилие на затяжку и тип стали указывается на каждом болте.

Схема и порядок затяжки головки блока цилиндров

Затяжка болта динамо-ключом

Схема затяжки болтов ГБЦ практически ничем не отличается для разных типов двигателей, будет отличаться только максимальный момент затяжки.

Перед тем как вставить болт в колодец, необходимо смазать резьбу крепежного элемента машинным маслом. Используют минимальное количество смазки.
Следующий шаг – вкручивание болтов. Сначала крепежный элемент вставляется в отверстие головки и блока цилиндров и затягивается вручную.
Параллельно камерам сгорания располагаются два ряда крепежных элементов. Затягивать их начинают от середины, сначала прикладывая усилие не более 1 кгс·м. Центральные болты располагаются в моторах L4 между 2 и 3 цилиндрами, в L6 – напротив 3 цилиндра, в V6 – рядом со средней камерой сгорания.
Затем с тем же усилием затягивают по два винта слева и справа от центра, и потом по два крайних винта слева и справа.

Можно немного изменить порядок притяжки, затягивая после центральных болтов сначала левые и правые винты, располагающиеся по бокам от центральных, по одному ряду, а затем по другому. Это не будет причиной негативных последствий, если соблюдается рекомендуемое усилие.

После вкручивания болтов от руки берут динамо-ключ и прикладывают сначала усилие равное 3-4 кгс·м, затем 7-8 кгс·м, а в конце подтягивают болты с рекомендуемым моментом, согласно мануалу. Например, производитель ВАЗ 2109 рекомендует для этой модели после затяжки с моментом 7,5-8,5 кгс·м, дополнительно повернуть все болты в той же последовательности на 90, и затем снова на 90.

Что такое затяжное усилие и как его узнать?

Моментом затяжки называют показатель усилия, который необходимо приложить для резьбовых соединений в процессе их завинчивания. Если крепеж был закручен с прикладыванием небольшого усилия, чем это было нужно, то при воздействии различных механических факторов резьбовое соединение может не выдержать, теряется герметичность скрепленных деталей, что влечет за собой тяжелые последствия. Так же и при чрезмерном усилии, резьбовое соединение или скрепляемые детали могут попросту разрушиться, что приведет к срыву резьбы или появлению трещин в конструкционных элементах.

Каждый размер и класс прочности резьбовых соединений имеет определенный момент затяжки при работе с динамометрическим ключом, который указывается в специальной таблице. При этом обозначение класса прочности изделия располагается на его головке.

Как определить момент затяжки

Этот инструмент должен быть подобран таким образом, чтобы момент затяжки крепежного элемента был на 20−30% меньше, чем максимальный момент на вашем ключе. При попытке превысить предел, ключ быстро выйдет из строя.

Усилие на затяжку и тип стали указывается на каждом болте, как расшифровывать маркировку описывалось выше. Для вторичной протяжки болтов нужно учитывать несколько правил:

Всегда знать точное необходимое усилие для затяжки.
При контрольной проверке затяжки стоит выставить усилие и проверить в круговом порядке все крепежные элементы.
Запрещено использовать динамометрический ключ как обычный, им нельзя производить закрутку деталей, гайку или закручивать болт до примерного усилия, контрольная протяжка производится динамометрическим ключом.
Динамометрический ключ должен быть с запасом.

Без динамометрического ключа.

Для этого потребуется:

Ключ накидной или рожковый.
Пружинный кантер или весы, с пределом в 30 кг.
Таблица, в которой указывается усилие затяжки болтов и момент затяжки гаек.

Момент затяжки — это усилие, приложенное на рычаг размерами в 1 метр. Например, нам требуется затянуть гайку с усилием 2 кГс/м:

Измеряем длину нашего накидного ключа, она, к примеру, составила 0,20 метра.
Делим 1 на 0,20 получаем цифру 5.
Умножаем полученные результаты, 5 на 2кГс/м и получаем в итоге 10 кг.

Переходя к практике, берем наш ключ и весы, прикрепляем крючок к ключу и производим затяжку до нужного веса, согласно описанного выше расчета. Но даже такой способ в итоге окажется лучше, чем тянуть от «руки — на глаз», с погрешностью, чем выше усилие, тем она меньше. Это будет зависеть от качества весов, но лучше все-таки приобрести специальный ключ.

Последствия некачественного ремонта ГБЦ и как их избежать

Переоценить соблюдение правил установки головки блока цилиндров сложно. Какие ошибки может совершить начинающий автослесарь? Первый просчёт — недостаточная затяжка болтов. Это случается, если мастер боится, что болты сломаются.

Худший итог некачественного ремонта — это появление трещин в ГБЦ из-за пережима или неправильного порядка зажима болтов. Но всё же стоит заметить, что пережать головку блока цилиндров довольно сложно. Если у вас есть опыт ремонта других узлов автомобиля, то вы вполне сможете правильно провести эту процедуру.

Протяжка головки блока цилиндра опытным мастером вполне может быть выполнена и в гаражных условиях

Момент затяжки коренных и шатунных вкладышей

Ремонт двигателя считается в автомобиле самым сложным, ведь ни одна другая его деталь не содержит такое огромное количество элементов, взаимосвязанных между собой. С одной стороны, это очень удобно, ведь в случае поломки одного из них нет необходимости менять весь узел целиком, достаточно просто заменить вышедшую из строя деталь, с другой – чем больше составных элементов, тем сложнее устройство и тем сложнее разобраться в нем тому, кто не очень опытен в авторемонтных делах. Однако при большом желании можно все, особенно если ваше рвение подкреплено теоретическими знаниями, например, в вопросе определения момента затяжки коренных и шатунных вкладышей. Если же пока это словосочетание для вас – набор непонятных слов, прежде, чем лезть в двигатель, обязательно прочтите эту статью.

Подшипники скольжения, их виды и роль в работе ДВС.

Коренные и шатунные вкладыши – это две разновидности подшипников скольжения. Производятся они по одной технологии и отличаются друг от друга лишь внутренним диаметром (у вкладышей шатунов этот диаметр меньше).

Главная задача вкладышей – преобразование поступательных движений (вверх-вниз) во вращательные и обеспечение бесперебойной работы коленчатого вала, чтобы тот не износился раньше срока. Именно для этих целей вкладыши устанавливаются под строго определенным зазором, в котором поддерживается строго заданное давление масла.

Если зазор этот увеличивается, давление моторного масла в нем становится меньше, а значит, шейки газораспределительного механизма, коленчатого вала и пр. важных узлов изнашиваются намного быстрее. Стоит ли говорить, что слишком сильное давление (уменьшенный зазор) также не несет в себе ничего положительного, так как создает дополнительные препятствия в работе коленчатого вала, он может начать подклинивать

Вот почему так важно контролировать данный зазор, что невозможно без использования в ремонтных работах динамометрического ключа, знания необходимых параметров, которые прописываются производителем в технической литературе по ремонту двигателя, а также соблюдения момента затяжки коренных и шатунных вкладышей. К слову, усилие (момент) затяжки болтов крышек шатунных и коренных вкладышей различен

Обращаем ваше внимание, что приводимые нормативы актуальны только при применении новых комплектов деталей, так как сборка/разборка бывшего в работе узла за счет его выработки не может гарантировать соблюдении необходимых зазоров. Как вариант, в данной ситуации при затяжке болтов можно ориентироваться на верхнюю границу рекомендуемого момента, либо можно использовать специальные ремонтные вкладышами с четырьмя разными размерами, отличающимися друг от друга на 0,25 мм, при условии шлифовки коленвала до тех пор, пока минимальный зазор между трущимися элементами не станет составлять 0,025/0,05/0,075/0,1/0,125 (в зависимости от имеющегося зазора и используемого ремонтного изделия). Примеры конкретных моментов затяжки болтов крышек шатунных и коренных вкладышей для некоторых автомобилей семейства ВАЗ

Примеры конкретных моментов затяжки болтов крышек шатунных и коренных вкладышей для некоторых автомобилей семейства ВАЗ.

Модель автомобиля	Момент затяжки крышки постелей, Н*м (кгс.м.)	Момент затяжки вкладышей шатунов, Н*м (кгс.м.)
ВАЗ 2108	69,0–84,0 (6,9–8,4)	44,0–54,0 (4,4–5,4)
ВАЗ 2106	68,31–84,38 (6,97–8,61)	43,32–53,51 (4,42–5,4)
Lada Priora	68,31-84,38 (6,97-8,61)	43,3-53,5 (4,42-5,46)

Схема затяжки болтов ГБЦ

При затяжке болтов важно, чтобы инструмент был с не зализанными гранями. Если заворачивать испорченные болты изношенным инструментами, есть вероятность, что результат работы вас не устроит

Как правило, первый этап — это поочерёдное зажатие болтов с небольшим усилием. Второй этап — основной, в ходе него достигается нужный момент затяжки. Третий и четвёртый — доворачивание болтов на 90 градусов, что обеспечивает надёжную фиксацию резьбы.

Таблица: с каким усилием нужно затягивать болты

Порядок проведения работ	Момент затяжки
1 этап	30 НМ
2 этап	60 НМ
3 этап	90 градусов
4 этап	90 градусов

Порядок закручивания болтов всегда один и тот же. Неопытным слесарям лучше всего распечатать и держать перед глазами схему закручивания болтов. Она для каждого автомобиля уникальна и почти всегда указывается на упаковке прокладки ГБЦ. Например, момент затяжки клапанной крышки для авто Opel Astra составляет 8–10 Нм (0.8–1 кг). Работу нужно начинать с центрального верхнего болта и далее двигаться по спирали.

Схема: порядок затяжки болтов ГБЦ

После успешной затяжки болтов двигатель собирается и проверяется. На некоторых моделях автомобиля есть рекомендация по подтяжке болтов на 90 градусов после 1–2 тысяч пробега, но основная масса современных автомобилей не нуждается в такой операции, так как применяются специальные болты с пружинящим эффектом.

Как проводить работы по монтажу и демонтажу ГБЦ двигателя

Работы по снятию и правильной установке головки блока цилиндров вполне можно провести своими руками при соблюдении следующих правил:

соблюдение чистоты деталей, особенно резьбовых колодцев и плоскостей сопрягаемых поверхностей;
использование целого инструмента;
наличие динамометрического ключа;
закручивание болтов проводить в правильном порядке и с определённым усилием в несколько этапов.

Если эти требования выполнены, можно собирать остальные детали, выставлять зажигание и запускать мотор. После пробных поездок нужно убедиться, что в расширительном бачке нет пузырьков воздуха или потёков масла вдоль стыка блока и головки. Если ничего не замечено — работа выполнена правильно.

Если все же в болте оказалось внутреннее напряжение и он лопнул — не спешите отчаиваться. Зачастую обломок можно вывернуть при помощи экстракторов или полностью высверлить его.
