Установка фаз газораспределения по меткам на ваз 2101-ваз 2107

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

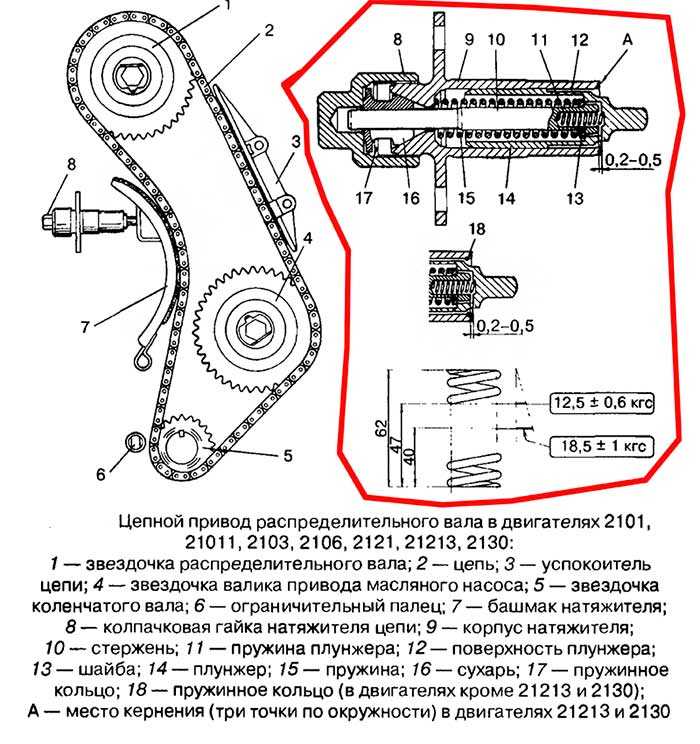

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Поэтапное руководство

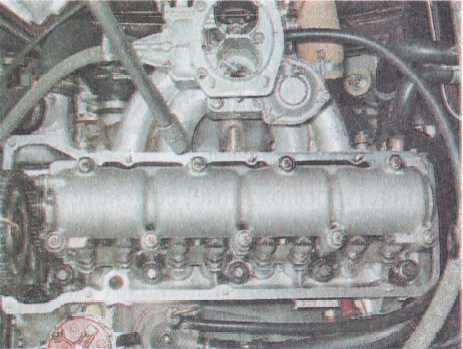

ГБЦ ВАЗ 2107 в подкапотном пространстве

Многие неисправности решаются после протяжки болтов, но если это не помогает, то может понадобиться капитальный ремонт этого узла, предусматривающий снятие не только ГБЦ, но и других деталей блока. Возможно, потребуется замена некоторых частей, в частности прокладки, маслосъемных колпачков и направляющих клапанов.

Инструменты

Для работы нам понадобятся следующие инструменты:

набор ключей;
микрометр;
жидкость для промывки;
пассатижи;
молоток;
оправки для снятия и установки клапанов и колпачков;
динамометрический ключ;
плитка (желательно чтобы спираль была закрыта);
рассухариватель.

Перед началом работ по ремонту головки блока цилиндров ее вначале необходимо снять и очистить от загрязнений.

Подготовительные работы и снятие головки

Первым делом нужно слить ОЖ с двигателя.
Снимаем карбюратор.
Отсоединив патрубки и шланги, снимаем воздушный барьер.
Убираем крышку головки.
Проводим совмещение отметок на шкиве коленчатого вала с отметкой на приводе распредвала и отметки на шкиве распределительного вала с отметкой на его корпусе как продемонстрировано на фото.
Отсоединив стопорную шайбу распредвала, ослабляем натяжение цепи.
Сорвав болт, убираем звездочку.
Откручиваем крепления.
Извлекаем распределительный вал с корпусом.
Предварительно поставив отметки при помощи маркера, снимаем рокеры.
Отсоединяем провода.
Снимаем трубу и выкручиваем болты крепления ГБЦ к блоку.
Снимаем головку.
Осматриваем ее состояние и очищаем от загрязнений.

В этом видео показан процесс снятия головки блока цилиндров.

Проверка состояния

Теперь пришло время рассухаривания клапанов. Это делается специальным устройством. Если не видны сколы, трещинки, ржавчины проводим дальнейший осмотр. Оцениваем состояние седел, ремонт которых рекомендуется каждые двести тысяч километров пробега.

Меняем направляющие втулки

Производим осмотр направляющих втулок, в случае их неудовлетворительного состояния они подлежат замене.

Для их извлечения применяют специальный инструмент. Если такого под рукой нет, то можно обойтись пассатижами и зажимом. Сняв втулки производим замер их диаметра. Покупаем аналогичные, размер, которых на 0,05-0,07 миллиметров больше меняемых.

Запрессовываются направляющие при помощи оправки, электроплиты, молотка и смазки.

Головку ставим на подставку по краям.
Ставим электрический прибор под место работы.
Ждем, пока металл нагреется приблизительно до ста градусов (чтобы он расширился).
Теперь необходимо как следует смазать втулку смазкой.
Сняв с держателей, вбиваем новые направляющие.
Когда будут заменены все восемь, ждем охлаждения ГБЦ.
Клапаны не должны болтаться и ходить свободно, не должно быть каких-либо заклиниваний.

Распространенные ошибки

Несмотря на то, что автопроизводители четко указывают порядок и нюансы затяжки ГБЦ, многие автолюбители допускают ошибки при сборке мотора. Самыми распространенными из них являются:

Заливка масла в крепежные отверстия для смазки резьбы (жидкость несжимаема, поэтому залитое масло не даст нормально затянуть головку);
Перетяжка (превышение усилий при затягивании приводит к повреждениям ГБЦ и самих крепежных элементов);
Применение поврежденных или несоответствующих ключей (возможен срыв граней головок болтов, после чего нормально затянуть или выкрутить их будет проблематично);
Использование на замену неподходящих болтов (крепежи с разных двигателей могут отличаться по длине, межвитковому расстоянию резьбы, высотой и диаметром головки);

Цена замены

Стоимость замены распредвала в автосервисах может быть разная, она во многом зависит от сложности производимых работ. Легче всего заменить вал на ВАЗ-классике или 8-клапанном двигателе 2108-15. Цена замены также зависит от уровня станции ТО – в крупных автотехцентрах стоимость будет несколько дороже.

Добро пожаловать! Фазы газораспределения — не все люди знают что это такое, поэтому мы сегодня вам попытаемся объяснить это и показать на примере как правильно нужно устанавливать фазы газораспределения по меткам.

Примечание! Для установки фаз газораспределения, вам необходимо будет запастись: Отвёрткой, а так же тремя гаечными ключами «на 8» «на 10» и ««на 13», а так же нужно обязательно запастись специальным ключом для проворачивания шкива коленвала! (Если специального ключа у вас нет,тогда вместо него можно использовать головку «на 36»)

Установка фаз газораспределения по меткам
Дополнительный видео-ролик

Что такое фазы газораспределения? Попробуем вам объяснить всё простыми словами, под фазами газораспределения понимается тот момент, когда поршень в двигателе движется вверх и вниз по определённому заданному интервалу. Если фазы газораспределения нарушены, то в таком случае поршень сбивается с определённо заданного интервала и вследствие чего получается неровная работа двигателя.

Когда нужно устанавливать фазы газораспределения по меткам? Как уже и говорилось ранее, при сбитых фазах двигатель у автомобиля начинает работать не ровно, а именно:

У автомобиля уменьшается мощность.
А так же если повышается расход топлива.
И если двигатель у автомобиля начинает работать с перебоями, то есть глохнет на холостом ходу и возможно холостые обороты двигателя будут скакать.

Установка тюнингового распредвала на ваз 2106, 2107, 2108.

Вопрос выбора распредвала на ВАЗ 2106, 2107, 2101, 2108 и другой классике, очень важен, и как Вы его решите, так и будет работать машина. Всё зависит от стиля езды и целей тюнинга двигателя.

{loadposition user20}Итак, выбор сделан, наконец, перед вами лежит свежекупленный распредвал ваз. Что делать дальше? Ну, во-первых нужно приобрести так называемую разрезную шестерню на распредвал. Она предназначена для точного выставления распредвала. Проще говоря, эта шестерня состоит из двух деталей — внешней и внутренней и позволяет провернуть внешнюю часть без поворота внутренней. После выставления нужного положения шестерня фиксируется болтами. Многие ставят её даже в комплекте со стандартным распредвалом. С её помощью можно сместить зону максимального момента двигателя либо «на низа» либо «на верха». Правда это носит экспериментальный характер т.к это уже тонкая настройка и без навыков работы по ДВС, трудно выполнимая.

Далее идет также важный момент – подбор постели распредвала. По этой теме информации множество, но вкратце можно сказать так – распредвал помещается в корпус (постель) в которой он не должен болтаться. На практике, при не всегда качественных запчастях подобрать хорошую постель к распредвалу удаётся не сразу. Я лично выбирал у проверенного человека и подобрал только с пятой покупки. Но труд при выборе себя окупает — распредвал проходит долго и проблем не вызовет.Вообще процесс замены и настройки распредвала для человека, который никогда в двигатель не заглядывал, представляет значительные трудности. Конечно, за определённую сумму денег на нормальной СТО Вам поставят распредвал и выставят натяжение цепи и отрегулируют зазоры клапанов. Решать Вам, кому этим заниматься.По собственному опыту могу сказать, что при наличии спец. литературы по ДВС и нужного инструмента всё можно сделать самому. Также значительную помощь может оказать опытный товарищ, но у меня такого не было.Отдельно хочу сказать о инструментах. Качественный инструмент – это уже половина дела и если Вы планируете сами обслуживать авто, то без хорошего инструмента Вам никак. У опытных мотористов за время работы уже выработался рефлекс затяжки гаек и болтов нужным моментом, без специального динамометрического ключа. Сам неоднократно наблюдал за работой такого слесаря-моториста. Я проверил после него моменты затяжки головки блока цилиндров (ГБЦ) и был сильно удивлен, моменты затяжки практически одинаковы и разница значений сопоставима с погрешностью моего динамометрического ключа. Но нам, как людям без опыта работы по двигателю, динамометрический ключ просто необходим. Можно и обойтись и простым т.к. в двигателе ВАЗ нет очень точных значений моментов затяжки болтов и гаек. Это в современных двигателях моменты затяжки на столько точны, что двигатель очень часто собирается вообще без уплотнительных прокладок, и нет протечек масла. В любом нормальном руководстве по обслуживанию автомобиля есть значения момента затяжки всех деталей автомобиля, начиная от болтов крепления колес.В общем, процедура замены стандартного распредвала на тюнинговый практически ничем не отличается от обычной замены при ремонте, например.После установки нового распредвала, я бы рекомендовал сразу выставить распредвал «в ноль». Понятие «в ноль» означает установка распедвала с помощью разрезной шестерни в нулевое перекрытие, т.е. при положении поршня первого цилиндра в верхней мёртвой точке (ВМТ) так, что клапана первого цилиндра были открыты одинаково. Наиболее удобно смотреть по тарелкам клапанов – они также будут на одном уровне.А уже потом по результатам ходовых испытания произвести необходимые регулировки разрезной шестернёй. Но, как правило для большинства распредвалов, положение «в ноль» является оптимальным или близким к нему.Более подробно мат. часть автомобиля можно изучить по руководству по обслуживанию или спец. литературе. На своём опыте могу сказать, что установить новый распредвал, карбюратор, систему бесконтактного зажигания, выставить момент опережения зажигания, отрегулировать зазоры клапанов можно самостоятельно, правда это займёт больше времени, чем на СТО или у гаражных мастеров. Для меня также большое значение имеет то, что это я сам это сделал. А поведение машины на дороге – это Вам награда за правильную настройку и ремонт автомобиля.В качестве заключения хочу сказать, что все мои статьи я пишу на основании собственного опыта и для людей, которые только делают первые шаги по самостоятельному обслуживания автомобиля. Поэтому я стараюсь не перегружать читателя излишними техническими терминами и описаниями. Для этой целей есть специальная литература.Всё в ваших руках!{loadposition user20}

Как затянуть ступичную гайку без динамометрического ключа

Многие автолюбители при ремонте своего автомобиля считают не целесообразным приобретать динамометрические ключи или другие специализированные приспособления (съемники и прочее). Имеется хороший способ, чтобы затянуть крепление с нужной силой, без применения динамометра. Потребуются следующие приспособления: 1. Трещотка с головкой под контргайку; 2. Труба для удлинения трещотки для создания требуемого «плеча» ; 3. Рулетка; 4. Маркер; 5. Груз, с возможностью подвесить на «плечо» (например, гиря 32 кг).

Суть метода заключается в расчете момента по формуле из начальных классов физики:

P — прикладываемая сила, Н; l — расстояние от ступицы до точки приложения силы – «плечо», м. Готовая формула для нашего случая будет следующей:

P1 = (M2•100)/(M1•10) ( • 10 (или • 9,8) — в переводе на Ньютоны), где

P1 — расстояние, на которое крепится грузило на «плечо» относительно точки кручения, см; M1 — масса груза, кг; M2 — требуемый момент, Н•м.

Пример расчета для автомобиля Форд Фокус 2

P1 = (M2•100)/(M1•10) (•10 (или •9,8) = (45•100)/(32•10) = 4500/320 = 14 см. Вывод: для обеспечения момента затяжки 45 Н•м потребуется грузило массой 32 кг, расположенный на трубе на расстоянии 14 см.

Предварительно накручиваем контргайку и слегка подтягиваем.
Отмечаем расстояние 14 см, там, где должна висеть тяга;
Придерживаем трещотку одной рукой, а другой навешиваем грузило, тем самым затягиваем крепление;
Операция продолжается до тех пор, пока крепеж под весом не перестанет затягиваться, это значит, что мы достигли необходимого усилия. Точность +/- 5%.

Задний ступичный подшипник

Конструктивно в задней ступице Ланоса используется пара роликовых радиально-упорных подшипников. Этот тип подшипников очень критичен к моменту затяжки. Недотянутый или перетянутый подшипник долго не проходит. В сервисмануале указывается такая последовательность затяжки подшипника задней ступицы:

1) Затянуть 20 Нм (2 кгс) 2) Отпустить на 180 градусов 3) Затянуть 1 Нм (0.1 кгс)

Задний ступичный легко затянуть без использования динамометрического ключа — от руки. Затяжку производить ОБЯЗАТЕЛЬНО с установленным колесом!

Отметьте на трещотке расстояние 25 см. На этом расстоянии мы будем прикладывать усилие при затяжке (см. сноску). Для этого можно использовать бытовые пружинные весы, хотя при определенном опыте можно весы не использовать. Главное не сколько в точном моменте затяжки, сколько в том, что бы затянуть подшипник таким образом, что бысохранился тепловой зазор

— Затяните подшипник покачивая колесо с примерным усилием 8-10 кг. При поворачивании колеса, вы должны почувствовать сопротивление вращению. Т.о. мы добиваемся установки подшипников. — Отпустите на полоборота. — Затяните с усилием 500 грамм или немного выше. Ориентируемся на то, что бы колесо вращалось без усилия

ВАЖНО!

Покачивая колесо мы не должны ощущать никакого люфта. Далее мы немного отпускаем гайку что бы совместить отверстие для шплинта, при этом покачивая колесо. Мы должны добиться появления очень слабого радиального люфта. Он должен ощущаться при покачивании колеса, буквально на грани появления люфта. Хотя это на самом деле не люфт, а тот самый тепловой зазор.

Установка нового распредвала

Для того чтобы поставить новый вал ГРМ, потребуются те же инструменты, что и для его демонтажа. Порядок монтажных работ следующий:

В обязательном порядке смазываем моторным маслом поверхности кулачков, опорных шеек и опор.
Устанавливаем распредвал в «постель».
Ключом на 10 мм закручиваем болты упорного фланца.
Проверяем, как вращается вал. Он должен легко проворачиваться вокруг своей оси.
Выставляем такое положение вала, при котором его штифт совпадал бы с отверстием на фиксирующем фланце.
Устанавливаем постель на шпильки, накручиваем гайки, производим их затяжку

При этом важно соблюдать установленный порядок. Момент затяжки — в пределах 18,3–22,6 Нм

Гайки закручиваются при помощи динамометрического ключа моментом 18,3–22,6 Нм

Клапанную крышку и звезду распредвала на место не устанавливаем, так как нужно будет ещё выставлять фазы газораспределения.

Установка вала ГРМ

Чтобы установить новый распределительный вал, нужно выполнить все те же действия, что и при его снятии, но только в обратной последовательности. Не забудьте о том, чтобы смазать кулачки, опоры и шейки моторным маслом.

И еще одно правило: момент затяжки должен быть от 18,3 до 22,6 Нм.

А вот с установкой на место шестерни вала и клапанной крышки нужно немного подождать. Ведь предварительно необходимо правильно выставить момент зажигания.

Также будет очень полезным и видео, в котором очень подробно показана работа с метками на «Классике» и процесс установки нового вала.

И так, рассказываю как я ставил и настраивал распредвал эстонец 2.

Пожалуй самая геморная и требующая навыков операция- это регулировка клапанов. Если нет опыта- с ходу не получится, придётся долго с этим ёпаться. И результат может быть настолько плохим, что сведёт на нет замену вала. Так что кто не делал этого- прихватите знакомого сенсея, который выручит в трудную минуту. (отрубит голову):) Для всего остального будет достаточно элементарных навыков и знаний, а главное- внимательности (чёнть забудешь- и пипец движку)

Если хотите получить макс. мощьность от тачки, временно перейдите заранее на высококачественный бензин (желательно хороший 95-й), это нужно чтобы правильно настроить двигатель после модернизации.

Кое-кто мне рекомендовал при каждом удобном случае менять прокладку клапанной крышки. Советую запастись ей заранее, если надо. Также стоит купить новую стопорную шайбу винта крепления шкива (звезды) распредвала. Не помешает иметь под рукой разные гайки шайбы и винты, на всякий. (я круто облажался, уронив гайку в цепь привода распредвала. слава аллаху она нигде не застряла, а провалилась в картер. Я чудом избежал страшного гемора и поломки) Потребуется инструмент: ключи и приспособление для регулировки клапанов- обязательно. У кого что есть, щуп так щуп, я одолжил у друга чумовое устройство с круглым стрелочным микрометром- им намного быстрее и проще измерять зазоры в клапанном механизме. Не стоит крутить гайки регулировки зазоров простыми паршивыми ключами- можно легко зализать грани. Там требуется специальный или высококачественный рожковый ключ на 17. Лучше всего купить отечественный специальный набор, в котором два ключа 13+17 и щуп Есчо понадобится кривой стартер или ключ для проворачивания коленвала

Важно иметь торцевой ключ или головку на 17 для отворачивания болта шкива распредвала. Да и вообще дело не простое, так что без большого набора инструментов лучше не суваться- мало ли что придется придумывать по месту

Очень рекомендую надыбать стробоскоп- я купил светодиодный за 200руб. Также пригодится динамометрический ключ (около 250р) чтобы не свернуть резьбу в голове- люминий дело тонкое.

Итак, сначала перенастраиваем зажигание- это чтобы потом было проще завестись. установите УОЗ около 10-12 градусов с отключенным вакуумным корректором. Снимаем клапанную крышку. Крутим коленвал до совмещения меток на шкиве распредвала и корпусе его подшипников (пастели). (Крутим вручную, не стартером) Включаем 4-ю пидерачу и дQргаем ручник, отгиббониваем стопор болта шкива рв, и выкручиваем его. Не снимая цепь со шкива аккуратно отлепляем его от рв (можно постучать с обратной стороны, не допуская сильного перекоса). Пока цепь на шкиве, она не провалится, можно смело отпускать шкив с цепью в щель. Откручиваем гайки шпилек крепления пастели (корпуса подшипников распредвала). Её может перекосить, так что откручиваем все одновременно понемногу. Снимаем пастель с распредвалом в сборе. Ослабляем два винта стопора распредвала в пастели. Достаточно выкрутить один из них, и, отведя стопор в сторонку, можно вынуть распредвал из пастели. (Умыть его, почистить ему зубы и накормить завтраком :-D)

Перед тем, как укладывать новый рв в пастельку

Замена распредвала ВАЗ Классика, ВАЗ 2121 Нива

Симптомы: смещены газораспределительные фазы, плохо заводится двигатель, двигатель часто глохнет, стучат клапаны.

Возможная причина: поврежден распредвал.

Инструменты: динамометрический ключ, набор гаечных ключей, зубило, набор отверток.

1. Снимите клемму отрицательного провода с вывода аккумуляторной батареи.

2. Демонтируйте крышку ГБЦ.

3. Установите распределительный вал в положение, которое соответствует концу такта сжатия в четвертом цилиндре.

4. Отогните лепесток стопорной шайбы болта, крепящего звездочку-шкив распредвала, используя зубило.

5. Включите первую передачу в КПП. После этого с помощью торцевого ключа «на 17» открутите болт, крепящий звездочку-шкив распредвала, а затем извлеките первый из отверстия вместе с шайбами.

6. Демонтируйте натяжное устройство приводной цепи ГРМ.

7. Демонтируйте звездочку-шкив распределительного вала вместе с цепью ГРМ. Для того чтобы избежать перескакивания цепи, привяжите ее с помощью проволоки к звездочке-шкиву, а затем расположите в головке блока цилиндров двигателя.

8. Равномерно открутите девять гаек, крепящие корпус подшипников распредвала (используйте торцевой ключ «на 13»).

9. Снимите со шпилек в ГБЦ корпус подшипников вместе с распределительным валом.

10. С помощью торцевого или накидного ключа «на 10» открутите два болта, крепящие упорный фланец к корпусу подшипников, после чего выньте данный фланец из проточки, выполненной в передней опорной шейке распредвала.

11. Выньте распределительный вал из корпуса подшипников.

12. Приподнимите рычаг клапана и освободите его от зацепления с пружиной, после чего снимите рычаг с регулировочного болта.

13. Демонтируйте пружину рычага. Аналогичным образом демонтируйте остальные рычаги и пружины.

14. Осуществите осмотр рабочих поверхностей кулачков и шеек распределительного вала и корпуса подшипников, а также рычагов клапанов. Если кулачки распредвала изношены более чем на 0,5 миллиметра, а также на них присутствуют забоины, задиры, царапины, то вал необходимо обязательно заменить. Помимо того, не допускается наличие трещин на поверхностях корпуса подшипников, а также забоин, задиров, царапин, борозд и рисок на рабочих поверхностях опор под шейки. На рабочих поверхностях рычагов клапанов не должны присутствовать любые механические повреждения.

15. Замените поврежденные детали.

16. Прежде чем осуществлять установку распределительного вала в корпус подшипников, нанесите моторное масло на рабочие поверхности кулачков и шеек вала.

17. Вмонтируйте распредвал в корпус подшипников, а затем зафиксируйте его с помощью упорного фланца. Распределительный вал должен быть сориентирован так, чтобы его штифт был расположен напротив верхнего отверстия на упорном фланце.

18. Затяните крепежные гайки корпуса подшипников распредвала в последовательности, указанной на прилагающейся фотографии. Момент затяжки – 18,3 Н∙м.

19. Отвяжите проволоку, крепящую цепь ГРМ к звездочке-шкиву, установите звездочку-шкив с цепью на распределительный вал, вкрутите крепежный болт и законтрите его, для чего загните лепестки стопорной шайбы.

20. Произведите установку натяжного устройства приводной цепи ГРМ.

21. Произведите регулировку зазоров.

22. Осуществите установку всех ранее снятых деталей в обратной последовательности.

Визуальное обследование

Осматривать снятый распредвал нужно со всех сторон и изучать все его детали. Нигде не должно быть задиров, выбоин, наплывов алюминия с подшипников. Если поверхность рокеров и кулачков вала напоминает стиральную доску – это несомненный износ. Если после снятия вала с постели на ней обнаружены борозды – то же самое.

По хорошему, надо брать техническую документацию на авто и замерять все зазоры, однако в большинстве случаев это уже будет паранойей. Достаточно прослушать и посмотреть, чтобы понять – живой у вас распредвал или уже нет. Исходя из полученных визуальных данных, разрабатывает стратегию и тактику дальнейших действий.

Если вал все же подлежит замене, любой автомеханик посоветует вам одновременно поменять и клапанные рычаги, называемые рокерами. Прислушаться к совету стоит: разная степень выработки может привести к преждевременному износу нового распредвала. Если менять, то уже, как положено.

Распредвал ВАЗ 2107

Распределительный вал является главным элементом механизма газораспределения автомобильного двигателя. Это цельнометаллическая деталь, выполненная в виде цилиндра с размещёнными на нём опорными шейками и кулачками.

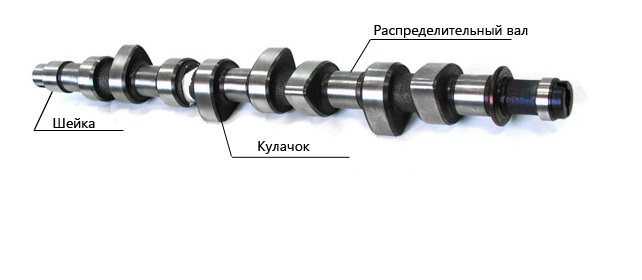

На распредвале размещены кулачки и шейки

Предназначение

Вал ГРМ служит для управления процессами открытия-закрытия клапанов в камерах сгорания мотора. Иными словами, он синхронизирует рабочие такты силового агрегата, вовремя впуская топливно-воздушную смесь в камеры сгорания и выпуская из них отработанные газы. Распредвал у «семёрок» приводится в действие за счёт вращения его звезды (шестерни), соединённой посредством цепи с шестерней коленчатого вала.

Где расположен

В зависимости от конструкции двигателя вал ГРМ может иметь разное расположение: верхнее и нижнее. При нижнем его расположении он устанавливается непосредственно в блоке цилиндров, а при верхнем — в головке блока. У «семёрок» распредвал находится в верхней части ГБЦ. Такое расположение, в первую очередь, делает его легкодоступным для ремонта или замены, а также для регулировки клапанных зазоров. Для того чтобы добраться до вала ГРМ, достаточно снять крышку клапанов.

Принцип действия

Как уже упоминалось, распредвал приводится в движение шестерней коленчатого вала. При этом скорость его вращения из-за разного размера приводных шестерён, снижена ровно вдвое. Полный рабочий цикл двигателя происходит за два оборота коленвала, но вал ГРМ при этом совершает всего лишь один оборот, за который он успевает впустить топливно-воздушную смесь в цилиндры поочерёдно и выпустить отработанные газы.

Открытие (закрытие) соответствующих клапанов обеспечивается за счёт воздействия кулачков на толкатели клапанов. Выглядит это примерно так. При вращении вала кулачок своей выступающей стороной вдавливает толкатель, который перадаёт усилие на подпружиненный клапан. Последний открывает окно для впуска горючей смеси (выпуска газов). Когда кулачок проворачивается дальше, клапан закрывается под действием пружины.

Клапаны открываются, когда на них нажимают выступающие части кулачков

Характеристики распредвала ВАЗ 2107

Работа вала ГРМ ВАЗ 2107 определяется тремя основными параметрами:

ширина фаз — 232о;
запаздывание впускного клапана — 40о;
опережение выпускного клапана — 42о.

Количество кулачков на распредвале соответствует числу впускных и выпускных клапанов. У «семёрки» их восемь — по два на каждый из четырёх цилиндров.

Распредвал ВАЗ 2107

На распредвале размещены кулачки и шейки

Предназначение

Общий порядок работ

Затяжка головки блока хоть и имеет множество нюансов и особенностей, но общая технология операции – не сложная, важно лишь соблюдать условия. Общий алгоритм работ такой:

Общий алгоритм работ такой:

Изучаем документацию (порядок затяжки и усилие);
Подготавливаем инструмент;
Осматриваем и протираем поверхности блока и головки, прочищаем крепежные отверстия (ветошью или сжатым воздухом);
Укладываем прокладку;
Садим на место головку блока (правильное размещение прокладки и головки обеспечивается направляющими втулками);
Смазываем резьбу крепежных элементов;
Устанавливаем последние в отверстия и затягиваем их от руки;
Уточняем схему протяжки, количество подходов и усилие каждого из них, а также время перерывов между подходами (все это указывается в документации);
Делаем первый подход, соблюдая порядок затяжки (для удобства можно маркером пометить болты согласно порядку). На фото ВАЗ 2103;
Осуществляем все последующие подходы.

На некоторых автомобилях дополнительно требуется повторная дотяжка крепежей после определенного периода эксплуатации автомобиля. Эта информация обязательно указывается в технической документации.

Как снять распредвал ВАЗ 2107

Замена распредвала ВАЗ 2107 начинается с его демонтажа. Для этого необходимо выполнить такие действия:

установить автомобиль на ровной площадке;
дождаться, когда двигатель остынет;
очистить крышку головки двигателя от загрязнений;
снять воздушный фильтр, отсоединить трос, наконечник и тягу привода дроссельной заслонки, вывести
топливный шланг из кронштейна (на автомобиле с карбюраторным двигателем);
отсоединить рукав подачи воздуха, вакуумный шланг и вывести из кронштейна топливный фильтр (на автомобиле с инжекторным двигателем);
при помощи ключа на 10 открутить гайки крепления крышки головки блока цилиндров;
снять шайбы с крышки ГБЦ;
освободить жгут проводов, шланги отвода картерных газов и гидроусилителя, трубку гидрокорректора фары от крепления кронштейна;
снять крышку головки блока цилиндров со шпилек;
демонтировать прокладку;
выставить положение распредвала так, чтобы оно соответствовало концу такта сжатия в четвертом цилиндре;
зубилом отогнуть лепесток стопорной шайбы звездочки распредвала;
включить первую передачу, чтобы предотвратить вращение коленвала;
ключом на 17 открутить болт крепления звездочки распредвала;
снять болт вместе со стопорной шайбой;
ключом на 10 открутить две гайки, крепящие натяжитель цепи;
снять натяжитель;
проволокой привязать цепь к звездочке распредвала, чтобы она не соскочила;
снять звездочку и цепь, отвести из вперед;
ключом на 13 отвернуть гайки крепления корпуса подшипников распредвала (делать это нужно равномерно, чтобы корпус не “повело”);
снять со шпилек постель вместе с распредвалом;
открутить ключом на 10 две гайки, крепящие упорный фланец;
вынуть фланец из проточки в передней шейке распредвала;
вытащить распредвал из постели (корпуса подшипников).

Если на опорных шейках распредвала или кулачках видны следы износа, распредвал нуждается в замене. Также его необходимо менять при появлении трещин или деформации. Иногда причина стука может заключаться в износе подшипников корпуса распредвала. В таком случае достаточно заменить лишь постель.

Когда нужно выставлять зажигание?

1-ое, что необходимо знать, — регламента для проведения данной операции не существует, так как угол опережения зажигания выставляется или корректируется только по мере надобности. Она может быть вызвана такими причинами:

Вы не так давно заполучили «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
После ремонта мотора, сопровождавшегося его разборкой.
После откручивания либо снятия головного распределителя зажигания (трамблёра) независимо от предпосылки, почему это было изготовлено.
При переходе с высокооктанового горючего на бензин с пониженным октановым числом и напротив.
После подмены контактной группы либо подшипника в трамблёре (в машинах со старенькой системой зажигания).

Примечание. На автомобилях ВАЗ 2107, оснащённых инжектором с управлением электроникой, предпосылкой проверки системы искрообразования может служить вспыхнувшее табло Check Engine на панели приборов. Правда, оно ведёт себя подобным образом при возникновении ещё дюжины неисправностей. Так что неполадки с зажиганием нужно сначала диагностировать, обратившись на станцию технического обслуживания.

В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива

Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей

Почему распредвал стучит

Распределительный вал автомобиля состоит из ряда элементов, и выход из строя большинства из них приводит к появлению характерного стука во время работы двигателя автомобиля. Если вы слышите стук распредвала, у вас может быть одна из следующих причин:

Проблемы с распредвалом. В этой ситуации самовосстановление невозможно. Вам нужно будет потратить скучно или заточить станину распределительного вала или полностью поменять деталь;

Неисправность системы смазки. Даже небольшое отклонение системы смазки от нормы может привести к детонации распредвала. С другой стороны, причина может быть связана не только с небольшим количеством поступающей нефти, но и с ее качеством. Если в процессе прохождения через агрегаты теплоноситель или другие примеси попадают в масло, оно начинает хуже справляться с поставленными задачами;
Деформация распределительного вала или его механическое повреждение (его части). К наиболее распространенным проблемам относятся разрывные подшипники распределительного вала и сломанные шейки;
Нарушение процесса подачи топлива нарушено;
Ресурс камеры разработан. Эта неисправность может быть диагностирована, если вы уверены, что распредвал стучит. Если он продолжает стучать, когда двигатель работает «горячо», проблема в изношенных кулаках.

Это описывает только некоторые из проблем, которые могут привести к детонации распределительного вала. Чем раньше определенная неисправность будет обнаружена диагностическим оборудованием или визуальным осмотром специалистами, тем больше шансов решить проблему, пока она не начнет влиять на другие элементы устройства.

Источник
