Система вентиляции картера двигателя с карбюраторм 2105, 2107 озон

Ремонтные работы

Если вы обнаружили наличие масла в воздушном фильтре своего ВАЗ 2109, обязательно следует предпринять незамедлительные действия.

Игнорирование наличия масла в ВФ может привести к серьезным поломкам, вплоть до необходимости проведения капитального ремонта двигатель. Во сколько он обойдется, даже и представлять не хочется.

1. Проверьте компрессию вашего мотора. Если с ней имеются проблемы, поршневые кольца или поршневая система износились, это можно определить по дыму синего или темного оттенка. Плюс постоянно будет падать уровень смазывающего вещества, то есть масла.
2. Если проверка компрессии показала, что все хорошо, значит, можно вздохнуть с облегчением. Это говорит о том, что проблема не такая сложная.
3. Вероятнее всего, забился фильтрующий элемент или закупорились шланги вывода картерных газов из картера. Ту придется поменять фильтр, промыть или заменить шланги вывода.

Самая главная рекомендация — это периодическая профилактика всех узлов двигателя и вспомогательных механизмов. Лучше предотвратить болезнь, нежели потом устранять ее последствия.

Дмрв 037 и 116 в чем разница?

30.03.2015 Необходимо, чтобы датчики, информирующие контроллер, не обманывали его – лишь при этом условии процессы в цилиндрах протекают штатно, двигатель развивает достаточную мощность, не расходуя лишнего топлива и не нанося большого вреда окружающей среде. Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и вырабатывает соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (МАР-сенсор) либо датчик массового расхода воздуха (ДМРВ). Последний мы видим на многих автомобилях, в том числе вазовских. Неисправности ДМРВ, естественно, приводят к тем или иным сбоям в работе двигателя – рывкам, провалам, затрудненному пуску и т. п. – неверная оценка количества воздуха, расходуемого в цилиндрах, оборачивается примерно тем же, что и засорение жиклеров хрестоматийного карбюратора. Но «вычислить» неполадки в ДМРВ, даже располагая серьезной диагностической аппаратурой, порой непросто. В таких случаях многие поступают традиционно: заменяют подозреваемый прибор заведомо исправным – но только при условии, что новый той же модели. Дело в том, что на автомобилях ВАЗа, в зависимости от года выпуска и типа контроллера, можно встретить разные ДМРВ.Датчик массового расхода воздуха для системы управления двигателем фирмы GMДатчик Bosch 0280218004 пришел на смену GM Первым был частотный ДМРВ системы управления GM. Он же использовался и в отечественном аналоге «Январь» 4-й серии (фото 1). Автомобили такой комплектации продержались на конвейере недолго – на смену частотному датчику пришел аналоговый модели HFM-5 от фирмы Bosch – его номер 0280218004 (фото 2). Он невзаимозаменяем с GM – разъемы и точки крепления разные. Немецкий датчик разборный, из двух частей – корпуса и измерительного элемента. Последний закреплен в корпусе двумя винтами с «секретными» головками. Правда, нынче в магазинах автозапчастей можно купить необходимый инструмент. Измерительный элемент – штуковина компактная, а стоит дорого – в Москве от 1300 руб. и выше. Сняв с нового автомобиля эту деталь, взамен, чего доброго, поставят муляж, а все, что за этим последует, – «личное горе» покупателя автомобиля. На рынке полно таких «ДМРВ без корпуса»… Покупать измерительный элемент без корпуса неразумно: очень возможно, что он неисправен или не той модели, что нужна. Фирма Bosch поставляет в продажу только датчики в сборе, в традиционной желтой картонной упаковке. Напомним, что купленный ДМРВ «не той системы» магазин обратно может не принять, если автомобилист не предоставит справку из сервиса, а получить ее зачастую непросто. Ненужный дорогостоящий узел останется вам на память.Датчик Bosch 0280218037 отличить от 004-го можно по номеру на корпусе.Главное отличие 004-го от 037-го внутри, последний справа Третий вариант ДМРВ – 037-й. (Здесь мы говорим о трех последних цифрах в обозначении.) Это дальнейшее развитие 004-го датчика фирмы Bosch. Такой датчик сегодня на большинстве колесящих по дорогам автомобилей ВАЗ, включая «Ниву» и « Шевроле Нива». Внешне 004-й и 037-й почти неотличимы – ориентируйтесь по номеру (фото 3). Недавно на изделиях появилась дополнительная маркировка: теперь номера есть и на корпусе, и на измерительном элементе – они должны совпадать. Главное же отличие внутри ДМРВ. На фото 4 справа 037-й датчик. У него иная конструкция измерительного элемента, с характерным вырезом (при покупке есть смысл снять заглушку и заглянуть внутрь).Внешнее отличие 116-го ДМРВ от других датчиков – зеленый круг на корпусеДополнительная маркировка на корпусе и измерительном элементе 116-гоИзмерительный элемент 116-го ДМРВ справа, 037-й – слева Но вот появилась новая система управления –Bosch-М7.9.7 , у которой свой,116-й, ДМРВ . С предыдущими невзаимозаменяем, хотя корпус у него такой же. Во избежание путаницы, на корпус первоначально наносили зеленый круг (фото 5). Номера есть и на корпусе, и на измерительном элементе (фото 6). Последний и определяет назначение данного ДМРВ – конструкция вновь изменена (фото 7).ДМРВ производства фирмы Siemens VDO не спутаешь с «бошевским» Этот ДМРВ нельзя заменить «бошевскими», но из-за этого Siemens VDO на рынке встречается редко Таблица соотношения ДМРВ с ЭСУД

Что такое воздушный фильтр

Воздушный фильтр представляет собой устройство, посредством которого осуществляется фильтрация поступающего в топливную систему воздуха. Все современные автомобили оснащаются воздушными фильтрами, в том числе семейство Лада с карбюраторной и инжекторной системой впрыска.

Главное назначение воздухофильтра заключается в очистке поступающего воздуха от песка, пыли, гари, мошек, мелких частиц, семян растений и прочих веществ. Отсутствие рассматриваемого изделия приведет к тому, что все вышеупомянутые вещества будут попадать прямиком в топливную систему, и через короткое время попросту ее забьют.

Засоренный элемент негативно влияет на работу двигателя, так как для воздуху необходимо проходить через устройство, чтобы попасть в топливную систему. Это соответственно понижает мощность двигателя. Сопротивление рассматриваемого изделия достаточно велико, но при его отсутствии последствия для автомобиля будут попросту катастрофическими.

В автомобиле классического семейства ВАЗ 2107 конструкция фильтров для инжекторной и карбюраторной системы впрыска отличается. Для инжектора рассматриваемое изделие имеет прямоугольную форму, а на карбюраторных двигателях устанавливаются фильтра круглой формы. Оба вида изделий состоят из пластикового корпуса и фильтрующего элемента. Этот элемент представлен в виде бумаги, которая содержит микро-поры, и задерживает ими все виды мелких частичек.

С момента создания рассматриваемой детали появилось множество их разновидностей. Виды воздушных фильтров подразделяются на следующие варианты:

1. Инерционные. Первые изделия, которые нынче применяются крайне редко.
2. Инерционно-масляные. Также считаются устаревшими, поэтому сегодня применяются крайне редко. Главное их отличие от инерционных заключается в присутствии на дне корпуса изделия масла, предназначающегося для удерживания крупных и мелких частичек.
3. Бумажные. Одни из наиболее распространенных видов, которые представлены на фото выше.
4. Изделия с нулевым сопротивлением. Вместо бумажного элемента применяется поролон или хлопчатобумажная ткань.

Как часто менять воздушный фильтр на автомобиле

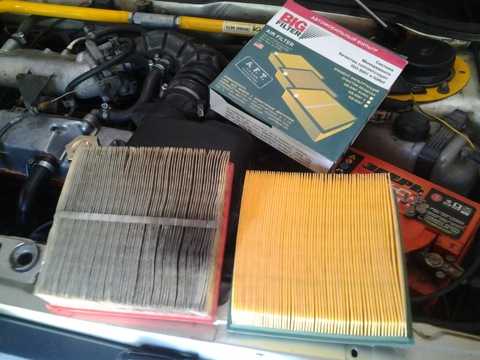

Замена рассматриваемой детали зависит от состояния фильтрующего элемента. На состояние этого элемента влияют такие факторы, как особенности местности, в которых эксплуатируется транспортное средство, частота эксплуатации автомобиля, а также времена года. Замену воздушного фильтра ВАЗ-2107 инжектор требуется осуществлять несколько реже, чем на карбюраторных моделях. В некоторых пособиях можно найти цифру 30 тысяч километров – это рекомендуемый пробег для замены рассматриваемой детали. В действительности эта цифра ни о чем не говорит, так как основное условие для замены – это засорение фильтрующего элемента.

Рассматриваемая деталь не подлежит ремонту, но если фильтрующие элементы в надлежащем состоянии, то есть отсутствуют повреждения и не сильно изменен его цвет. Менять воздушный фильтр необходимо по той причине, что при его засорении увеличивается расход топлива. Если на инжекторных «семерках» установлен бортовой компьютер, который отображает увеличение расхода, то на классике приходится ориентироваться на свою память.

Как произвести замену самостоятельно

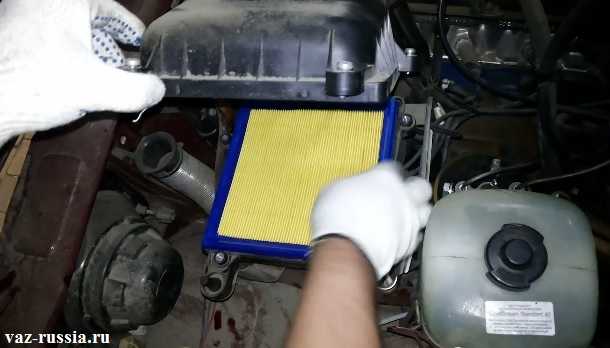

Рассмотрим, как заменить воздушный фильтр на автомобиле ВАЗ-2107 с инжекторной системой впрыска топливной смеси. Порядок действий по замене следующий:

1. Для начала необходимо открыть капот, после чего вывинтить при помощи отвертки 4 болта крепления корпуса воздушного фильтра.
2. Поднимаем крышку воздухана путем прикладывания незначительной силы.
3. После этого можно спокойно вынимать изделие.
4. Внутри крышки необходимо обязательно протереть влажной салфеткой.
5. После этого необходимо поставить внутрь корпуса новый элемент по стрелке и установить крышку на место, завинтив ее 4 болтами.

В завершении стоит отметить, что стоимость рассматриваемого изделия невысокая, чтобы рисковать засорением топливной системы. Обычный бумажный фильтр стоит около 150-200 рублей, поэтому обязательно проверяйте периодически данное изделие и своевременно производите его замену.

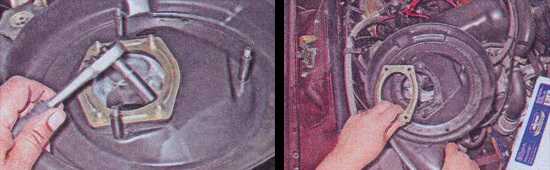

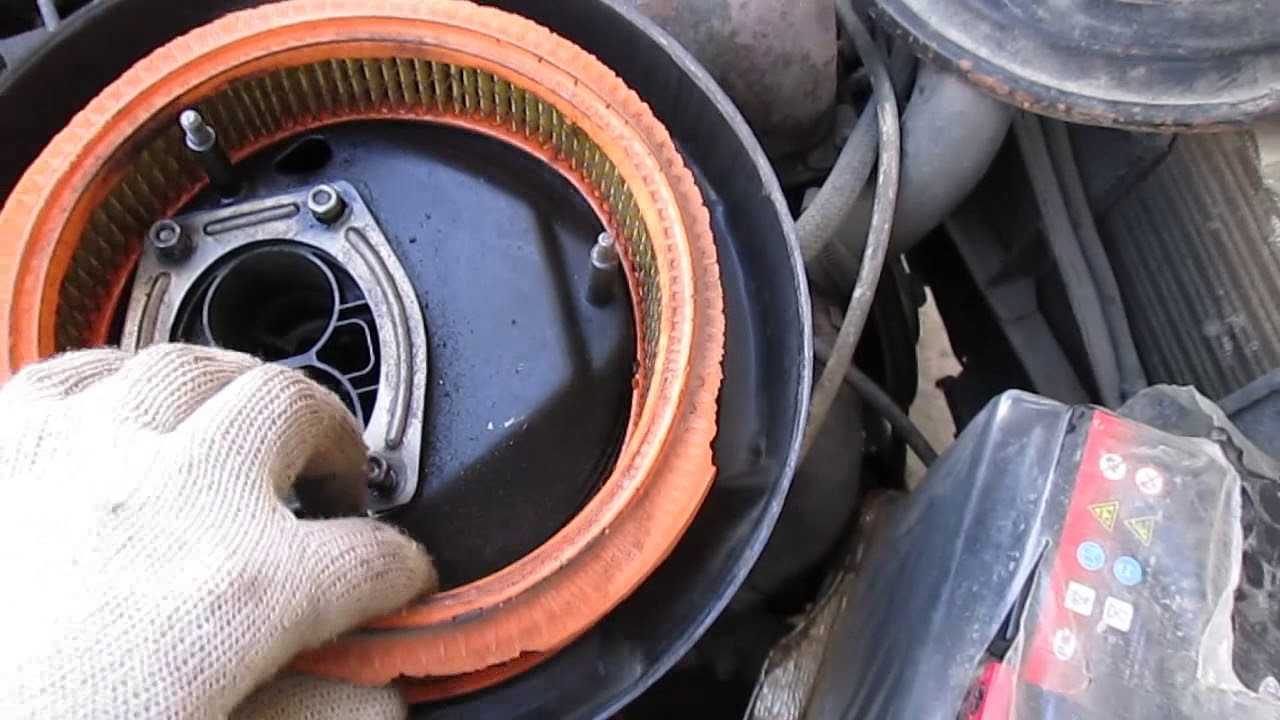

Для того, чтобы поменять воздушный фильтр на карбюраторной семерке, нужно произвести похожие действия, о которых вы можете узнать из видео ниже.

https://youtube.com/watch?v=6GC8i79faZM

Последствия несвоевременной замены

Если игнорировать загрязнение фильтра, то можно очень быстро вывести мотор из строя. Постараемся описать этот процесс как можно подробнее. Вначале, автомобиль начнет терять былую мощность. Это связано с тем, что стенки фильтра засорены, и количество воздуха, поступающего в цилиндры, заметно снизится, что приведет к плохому сгоранию топлива. А это чревато повышенным расходом и снижением КПД мотора.

Затем с каждым разом двигатель будет все хуже и хуже запускаться. Обороты холостого хода будут неустойчивыми, а расход бензина будет расти довольно стремительно. В конечном счете, частицы грязи, скопившиеся на стенках фильтра, начнут проникать в цилиндры и будут царапать его стенки. Это приводит к плохому скольжению и разгерметизации камеры сгорания, что приводит к потере компрессии, а соответственно и мощности. В конечном счете, кольца придут в негодность, и мотор ждет только капитальный ремонт.

Как правило, до таких печальных последствий двигатель доводят очень редко, потому что, после неудачных попыток запустить мотор, автовладельцы сразу же меняют неисправный элемент.

Замена воздушного фильтра на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107 (Инжектор)

Добро пожаловать!

Воздушный фильтр — это лёгкие любого автомобиля, бывают у людей лёгкие которые очищают воздух и человек нормально дышит, так вот и благодаря воздухофильтру автомобиль так же хорошо дышит очищая при этом воздух который попадает в двигатель автомобиля. При сильно загрязнённом воздухофильтре, воздух начинает попадать в двигатель уже не чисты а от части грязный и поэтому стенки цилиндра у автомобиля от этого стираются как наждачной бумагой и вследствие чего это очень плохо сказывается на ресурсе двигателя.

Примечание!

Для замены данного фильтра, вам нужно будет запастись: Крестообразной отвёрткой и чистой тряпкой для того чтобы протереть корпус фильтра!

Где находится воздушный фильтр?

На автомобилях классического семейства, воздухофильтр располагается всегда лишь в одном месте, которое называется корпус воздушного фильтра. Поэтому пока крышка корпуса закрыта, так просто на фильтр взглянуть у вас не получиться, но если вы хотите разглядеть его во всех ракурсах и пощупать, тогда вам нужно будет сперва снять крышку и только потом вы его увидите.

Когда нужно менять воздушный фильтр?

Он подлежит замене при:

Сильной загрязнённости из-за которой он уже не может нормально отфильтровывать воздух который поступает в двигатель автомобилю, для примера посмотрите на фото на котором изображён загрязнённый фильтр:

А так же если соблюдать рекомендации завода изготовителя авто, то они рекомендуют заменять данный фильтр каждые «20.000 тыс».

Примечание!

Не всегда соблюдайте рекомендации завода, так как фильтр может засориться и после «10.000 тыс. км» пробега, а всё это в основном зависит от той местности где автомобиль эксплуатируется, поэтому если воздух в вашем городе чистый то и фильтр можно реже менять так как он будет меньше загрязняться, а вот если воздух грязный и в нём присутствуют частички пыли, тогда воздушный фильтр вам придётся менять гораздо чаще! (Более подробную информацию об фильтре и сроках его замены, см. в статье под названием: «Для чего нужен воздухофильтр и когда его надо менять?»)

Замена воздушного фильтра Форд Фокус 2 —

Хотя последний Ford Focus 2 сошел с конвейера уже 6 лет назад, эта модель продолжает сохранять популярность на рынке. Естественно, все автомобили этого поколения уже сошли с дилерской гарантии, поэтому вопрос «где обслуживать автомобиль?» для их владельцев всегда актуален.

К счастью, конструкция машины позволяет без особых проблем выполнять многие рутинные работы по обслуживанию самому: например, заменив самостоятельно воздушный фильтр на Форд Фокус 2, владелец потратит всего несколько минут.

Как часто нужно производить замену?

Для начала определимся, о каком фильтре говорить: на автомобилях первых лет выпуска применялся компактный плоский фильтр, который по отзывам владельцев зарекомендовал себя не самым лучшим образом, особенно на моторах 2.0 литра.

Хотя производитель и устанавливал интервал замены в 15 тысяч, даже в среднестатистических условиях, не увлекаясь поездками по грунтовкам, владелец мог ощутить заметное ухудшение тяги двигателя еще до следующего ТО.

Поэтому автомобили, сходившие с конвейера после мая 2007 года, получали обновленный цилиндрический фильтр с гораздо большей площадью (для российской сборки обновление коснулось в первую очередь двигателей от 1.6, часть машин с моторами 1.4 продолжали оснащаться старыми фильтрами). Новый фильтр гарантированно выхаживает заявленные 15 тысяч, исключения возможны только при постоянной езде по грунтовкам.

Выбор воздушного фильтра

Воздушный фильтр на дорестайлинговых машинах имел заводской артикул 1232496. Фактически же на конвейере использовали фильтр Knecht/Mahle LX1572, поставлявшийся непосредственно в ОЕМ-упаковке Ford, так что этот аналог можно считать абсолютным.

Также из числа неоригинальных заменителей мы можем указать на Bosch 1 457 433 323, MANN C 28 122, Champion U 793/606. Так как ресурс фильтров из-за выбранного размера невелик, более частая замена воздушного фильтра Форд Фокус 2 на неоригинальный ощутимо выгоднее, чем использование оригинала.

После рестайлинга начал использоваться фильтр с артикулом 1708877 (на автомобилях последних лет по VIN может выбираться артикул 1848220).

Этот фильтр также выпускался для конвейера Ford концерном Mahle (номер по их каталогу — LX1780/3), его прочие аналоги – Bosch F 0264 001 36, MANN C 16134/1, Fram CA 10521Все эти фильтры прекрасно выдерживают 15-тысячные пробеги, и только на очень пыльных дорогах успевают ощутимо снизить свою пропускную способность.

Инструкция по замене воздушного фильтра на Ford Focus 2

Замена воздушного фильтра своими руками не отнимает много времени и не потребует покупки специнструмента как на дорестайлинговых, так и на послерестайлинговых автомобилях, хотя сама процедура на них несколько различается.

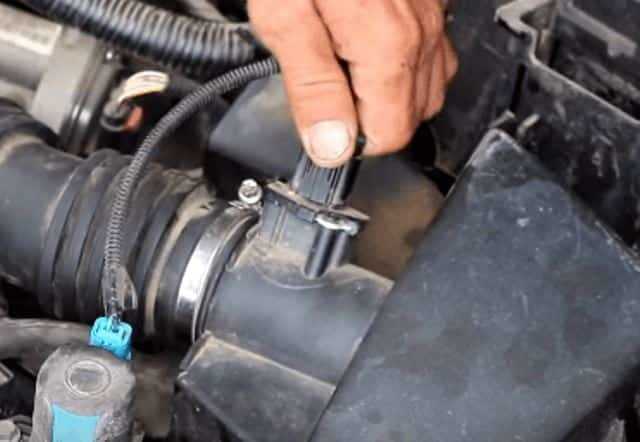

На дорестайлинговых выпусках датчик расхода воздуха жестко крепился к самой крышке фильтра. Поэтому для удобства лучше всего снять с датчика фишку разъема, предварительно отключив зажигание, после чего ослабить хомут воздуховода и стащить его гофру с выходного патрубка ДМРВ.

Затем можно выворачивать винты по периметру крышки воздушного фильтра (типоразмер головки – Torx 25)

Каких-либо предосторожностей при снятии фильтра не нужно, так как вся грязь из него упадет вниз к воздухозаборнику и не может случайно попасть во впускной коллектор

Перед укладкой нового фильтра на место стоит протереть периметр короба влажной ветошью, чтобы убрать пыль и обеспечить хорошее прилегание уплотнителя.

Уложив фильтр, аккуратно крест-накрест протягиваем винты крепления крышки (пластик хрупок, и перетягивать их не стоит), заводим на патрубок ДМРВ резиновую гофру и обтягиваем хомут ее крепления, после чего остается только подключить разъем ДМРВ.

• На обновленных автомобилях все еще проще: при помощи малой трещотки с головкой «на 7» и удлинителем нужно вывернуть четыре винта, расположенные по периметру крышки корпуса фильтра, а затем просто поднять крышку вверх.
• Подняв фильтр за правый край, стягиваем его горловину с выступа на воздуховоде, который центрует фильтр по месту.

Теперь можно устанавливать новый фильтр. При этом главное – осадить его на выступе воздуховода без перекосов, которые могут привести к подсосу неотфильтрованного воздуха во впуск.

Основное неудобство при этом связано с низкой жесткостью корпуса фильтра – пластик «гуляет» в руках, что особо чувствуется при установке крышки.

Протягивается она точно так же, как и на дорестайлинговой версии – крест-накрест, не прилагая большого усилия.

1. Видео замены воздушного фильтра:

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки. Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам. Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается  интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Народный способ

Этот способ развоздушивания пришёл к нам из народа. То есть логическим путём водители додумали ставить автомобиль под углом так, чтобы воздушный пузырёк при определённых действиях вышел из системы отопления.

Итак, вам необходимо найти горку с небольшим уклоном. Подойдёт и эстакада. Загоните автомобиль на неё таким образом, чтобы передняя часть была как можно выше задней. Пробка пропадёт, если ваш двигатель поработает на холостых оборотах пару минут. Однако этот способ помогает не всегда. Впрочем, этот способ самый дешёвый и простой, поэтому имеет смысл его опробовать. Если он не помог, читайте дальше, как продуть печку на ВАЗ-2107.

Комментарии

Только заслонку печки не

Только заслонку печки не вернуть, а ведь это весьма необходимая вещь — стоять в пробке за Камазом еще то удовольствие. Заслонку печки задвинул и радуешься.

Войдите, чтобы оставлять комментарии

+100! Но мы ведь умнее всех

+100! Но мы ведь умнее всех дураков с АвтоВАЗа. печка без заслонки = срезать крышу.

Войдите, чтобы оставлять комментарии

товарищи с автоваза не имеют

товарищи с автоваза не имеют никакого отношения к разарботке конструкции печки классических модлей. А именно к этой самой заслонке — фиатовцы ее разработали.

Войдите, чтобы оставлять комментарии

фильтр можно сделать в виде

фильтр можно сделать в виде пояска на воздухозаборник под капотом. распустить гофру и вставить в щель тонеля. на днях буду пробовать, получиться, отпишусь.

Войдите, чтобы оставлять комментарии

От автора

Я заслонкой никогда не пользовался,дымящих КАМАЗов уже давно нет,легковушки и то больше дымят.Кстати,фильтр неплохо помогает когда за дымящей машиной едешь.Пыли в салоне реально меньше стало.

Войдите, чтобы оставлять комментарии

уважаемы, а вы в какои россии

уважаемый, а вы в какой россии и в каком регионе живете, что у вас там нет дымящих камазов? или выкидышь татаров начал на воде работать и ромашками пыхтеть? 8 лет вожу машину и ни разу не видел камаз без копоти в выхлопе, даже у иномарок грузовых и то эта проблема есть.

Войдите, чтобы оставлять комментарии

Демонтаж и разборка модуля топливного насоса Лада Веста

Работа неприятна тем, что будет происходить в салоне, так как достать насос в сборе можно только таким образом. Подобное решение можно наблюдать и на других новых моделях АвтоВаза, например, на Лада Приора, демонтаж топливного модуля там аналогичен. Безусловно, решение несколько странное, и многим покажется непрактичным, однако такое расположение бензонасоса можно наблюдать у большинства современных иномарок.

1. Первым делом необходимо обеспечить доступ к месту расположения топливного модуля. Для этого демонтируем подушку заднего дивана. Делается это следующим образом, в передней части выдергиваем с защелок, а задней — снимая с зацепов.

1. Дальше необходимо снять крышку (просто повернуть ее) и произвести очистку рабочего места от пыли и песка. Берем пылесос и пылесосим пыль и песок, чтобы во время демонтажа ничего не попало в топливный бак.

Следующий шаг — обязательный! Вам необходимо сбросить давление в топливной системе для того, чтобы во время отключения топливных магистралей от насоса, не залить бензином весь салон

Это очень важно, поэтому не советую пренебрегать данным пунктом. Сбросить давление в топливной магистрали можно двумя путями

• Первый: достать предохранитель топливного насоса, после чего завести мотор и подождать пока он не заглохнет.
• Второй: Отключить питание топливного насоса, после чего завести мотор и т. д.

Решайте сами какой из вариантов вам больше подходит…

1. Теперь, когда давление сброшено и все готово для начала демонтажа, необходимо позаботиться о пожарной безопасности. Убедитесь, что возле вас нет открытых источников огня, уберите все, что может привести к возгоранию. Помните, что пары бензина очень быстро воспламеняются даже от небольшой искры. Также рекомендую снять минусовую клемму с АКБ, «на всякий пожарный» как говорится.

1. Отключаем топливные шланги. Жмем на фиксаторы и отводим их в сторонку.

1. Используя деревянную наставку и молоток, снимаем стопорное кольцо-фиксатор ударами против часовой стрелки. Иногда получается снять без особых проблем, но в большинстве случаев все жалуются на то, что снимается он с трудом.

Дальше можно достать модуль бензонасоса в сборе

Извлекаем осторожно, не забываем про поплавок, который усложняет весь процесс извлечения

Разборка модуля топливного насоса (чистка, замена и т. д.)

1. Производим разборку. Для этого отсоединяем нижнюю часть модуля вместе с фильтром грубой очистки топлива. В зависимости от степени загрязнения сеточку следует либо промыть (растворитель, или Карб), либо произвести его замены.

1. Провод регулятора давления топлива также отсоединяем

1. Вслед за ним достаем пружинный фильтр вместе с регулятором давления топлива.
2. Отсоединяем заборный шланг, придерживаем фиксаторы и достаем фильтр тонкой очистки вместе с топливным насосом. Со шлангом практически у всех проблемы, так как при попытке его снять он зачастую повреждается. Одеть этот шланг тоже проблема, для этого его придется греть феном, но не в коем случае не открытым огнем!!! На всякий случай рекомендую купить запасной шланг.

1. Теперь можно достать насос из корпуса фильтра, не забываем отключить питание насоса.

Дальнейшие работы зависят от причины разборки. Если нужно заменить фильтр тонкой очистки Веста, делаем это, причем без особых проблем. Как оказалось, это возможно! Замена топливного насоса Лада Веста также возможна причем как с фильтрами, так и без. Но я бы настоятельно рекомендовал при замене насоса поменять сразу и фильтр тонкой очистки. Что касается сеточки, то ее в большинстве случаев достаточно просто промыть.

У меня все, спасибо за внимание. Пишите в комментах получилось ли у вас, и с какими сложностями во время работы вам приходилось столкнуться. Всем пока, берегите себя!

Всем пока, берегите себя!

Источники фото: , , 3

Система питания карбюраторного двигателя Ваз 2107: устройство

Система питания карбюраторного двигателя – это весь путь горючего, от бака до распыления смеси через впускной коллектор в цилиндры ВАЗ 2107. Именно совокупность всех процессов, обеспечивающих этот длинный путь, снабжает автомобиль в результате внутреннего сгорания той энергией, которую научилось использовать человечество.

Какие основные части включает в себя система питания ВАЗ 2107?

Кроме того, в системе подачи топлива существуют подающие магистрали – вначале система топливопроводов, затем – шлангов. Сила, которая заставляет бензин вытекать из бензобака – это отрицательное давление, создаваемое бензонасосом ВАЗ 2107.

Опишем некоторые вопросы обслуживания и несложный ремонт системы подачи топлива, которые возникают при эксплуатации автомобиля ВАЗ 2107

Система подачи воздуха. Управляющая крышка и положения терморегулятора.

На крышке существует специальная маркировка, и рычаг. Если он повернут и фиксирован в положении hot — то производится забор теплого воздуха из гофры, это делается зимой. Если рычаг повернут в противоположное положение cold – то производится забор ненагретого воздуха.

Такое простое устройство вызывает, тем не менее, кривотолки. Например, некоторые автолюбители понимают все точно наоборот. Hot – использовать в жаркое время года, а cold – значит зима. Будьте внимательны! Если перепутать, то карбюратор будет работать с повышенной нагрузкой в зимнее время, увеличится время прогрева двигателя, может понадобиться более частый ремонт карбюратора.

О замене воздушного фильтра

Многие автолюбители, особенно начинающие, купившие подержанный автомобиль, часто не торопятся заглянуть в корпус воздушного фильтра, и не торопятся его менять. Но это нужно делать через каждые 20 тысяч километров пробега.

В противном случае воздушный фильтр, особенно сильно загрязненный в летнее время, может существенно повлиять на снижение мощности двигателя. Ремонт карбюратора будет неизбежным при систематическом использовании загрязненного фильтра.

Следует обращать внимание на нижний край воздушного фильтра во время осмотра, и на его внутреннюю поверхность. Если она будет сильно замаслена, то это говорит о неисправности маслосъемных колец, или о сильном износе поршневой группы

В таком случае необходим ремонт блока цилиндров, или замена колец.

Об установке фильтра тонкой очистки топлива

Не следует забывать о том, что такая неисправность карбюратора, как «чихание» или внезапная потеря мощности, движение «рывками» может говорить о засорении топливных жиклеров.

Это может произойти из – за мелких частиц, попадающих в топливо. Причиной может служить как некачественный бензин с завода, так и слив последней партии топлива из цистерны бензовоза, попавшей именно в ваш бак.

Если топливо не фильтровать, то ремонт карбюратора или бензонасоса «не за горами».

Насколько эффективна эта «ловушка», видно на рисунке.

Если фильтр не установлен, то его нужно установить самостоятельно. В среднем, ресурс фильтра составляет 20-30 тысяч километров пробега. В процедуре установки нет никакой сложности, нужно только помнить про три основных момента:

Существует правило, по которому фильтр тонкой очистки должен быть установлен до бензонасоса. В таком случае бензонасос прослужит дольше, и ремонт не потребуется.

Например, на рисунке видим неправильную установку фильтра – после бензонасоса, кроме того, фильтр расположен в сильно греющейся зоне двигателя.

В случае трещины корпуса может вытечь бензин, увлечься назад током воздуха на горячие выпускные коллекторы, и вызвать пожар.

Проверка состояния фильтра бензонасоса

После установки или замены фильтра тонкой очистки топлива, не лишним будет проверить фильтр бензонасоса. Это делается следующим образом:

Для того чтобы проверить исправность бензонасоса, нужно всего лишь отсоединить выходной шланг и несколько «покачать» рычажком ручной подкачки топлива. Если после толчков потечет бензин, значит, нужно искать неисправность уже в карбюраторе. Если же нет – дело в бензонасосе.

Если эта неисправность произошла на сильной летней жаре, то может быть, просто «залип» клапан, для устранения неисправности достаточно положить на насос мокрую тряпку – вот и весь ремонт! После охлаждения ситуация нормализуется.

Не исключено, что на поверхности бензонасоса ВАЗ 2107 появилась течь топлива, и нужен его ремонт. Причем если во время движения сильно запахло бензином, а корпус бензонасоса мокрый, то, скорее всего, неисправна диафрагма. В этом случае нужно как можно быстрее прекратить движение, так как течь бензина грозит пожаром.

Замена воздушного фильтра на ВАЗ 2107 инжектор

Замена воздухофильтра на ВАЗ 2107 инжектор производится не так часто, как на обычном карбюраторном моторе. Это не исключает того факта, что за его исправностью и состоянием не стоит следить и вовремя менять.

А из-за частого попадания пыли в ДМВР, теряются функции фильтрующего элемента и он работает на износ в разы быстрее, что приводит к преждевременной замене. На инжекторных автомобилях, расположение воздушного фильтра находится под воздуханом. И прежде, чем заменить старый на новый, откручивается крышка воздухана, приподнимается и вынимается старый фильтр из места посадки. Перед тем, как расположить новую деталь, корпус воздухана протирается, а затем осуществляется установка.

Подготовка

Целого набора инструментов не понадобится при работе с фильтрами. Можно обойтись одним гаечным ключом на 10 и чистой салфеткой или тряпкой. А поменять самостоятельно воздухофильтр можно за 10-15 минут.

На инжекторный двигатель подходящими считаются модели фильтров — MANN C2443/1, LADA 21120-1109080-82. На карбюраторный двигатель фильтрующий элемент идет круглого типа, а на инжектор — квадратного.

Недорогие отечественные фильтры стоят около 80 рублей. Немецкие воздухофильтры SCT подходят для карбюраторных двигателей автомобилей ВАЗ 2101-2107, 2108-21099 и стоят порядка ста рублей.

Выбор фильтра можно произвести и от его вида:

• инерционный — встречаются редко, но имеют место при замене на ВАЗ;
• бумажный — распространенный вид и имеют нулевое сопротивление.

Как правильно снять и установить?

Процесс замены старого фильтра на новый осуществляют в два этапа:

• снятие старого;
• установка нового.

Снятие:

• гаечным ключом откручиваются все гайки, которые удерживают корпус воздушного фильтра;
• крышка снимается;
• воздухофильтр вынимается из корпуса;
• горловина карбюратора накрывается чистой тряпкой, чтоб предотвратить попадание грязи во внутрь;
• внутренний корпус фильтра протирается.

Пошаговая инструкция установки нового воздухофильтра:

• новая деталь устанавливается в обратном порядке снятию;
• вставляется крышка фильтра по определенным меткам: если температура воздуха в среде выше 5 градусов, то красная метка «А» должна расположиться возле патрубка подвода теплого воздуха, который о. Если температура ниже -5 градусов, красная метка должна находиться возле патрубка сбора воздуха, о.
