Снятие переднего редуктора нива 2121

Последовательность работ

Приобретаем (изготавливаем) комплект для отвязки. При изготовлении своими руками, отверстия в поддоне сверлим в соответствии с диаметром шпилек.
Надежно устанавливаем автомобиль на опоры, желательно над смотровой ямой.
Сливаем масло из редуктора.
Демонтируем приводы ШРУС, предварительно освободив поворотные кулаки колес.
Отсоединяем передний карданный вал от фланца.
Выводим редуктор моста из-под автомобиля.
На ровной рабочей поверхности отделяем нижний поддон и боковые крышки РПМ.
Поверх крышек приводов ШРУС, при помощи удлиненных шпилек прикручиваем серьги-кронштейны. Возможен вариант замены последовательности монтажа крышек и кронштейнов, в зависимости от выбранного вами комплекта.

Вместо штатного поддона крепим усиленный, с установленными хомутами для крепления к балке стабилизатора поперечной устойчивости. Помимо заводской прокладки используем герметик. Поддон будет испытывать дополнительные нагрузки, поэтому герметичность необходимо улучшить.
Подвешиваем РПМ задним креплением на балку стабилизатора. Центрируем ось карданного вала и ось его фланца в редукторе.
Производим на балке моста разметку крепления проушин для кронштейнов переднего подвеса корпуса редуктора.
Привариваем проушины к балке моста, производим антикоррозийную обработку.
Закрепляем серьги в проушинах, используя полиуретановые или резиновые сайлентблоки.
Проверяем соосность карданного вала и приводов ШРУС по вертикали.
Присоединяем полуоси и карданный вал, закрепляем поворотные кулаки колес.
Заправляем в редуктор масло, согласно инструкции по эксплуатации.
Не запуская двигатель, и не снимая автомобиль с опор, проверяем свободное вращение колес и переднего карданного вала.
Производим пробную поездку, после чего повторно осматриваем автомобиль на смотровой яме.

Устройство

Детали агрегата находятся в прочном металлическом корпусе, защищающем механизм от повреждений. Для смазки вращающихся частей используется трансмиссионное масло.

Усилие карданного вала, прикрученного к фланцу на хвостовике узла, передается ведущей шестерне. Далее, через сателлиты, крутящий момент распределяется между шестернями полуосей (левой и правой).

Также механизм редуктора включает подшипники, гайки, прокладки, регулировочные кольца. Для заливки масла и удаления отработки в корпус предусмотрены пробки. Ведущая шестерня, как и полуоси, оснащена сальниками, которые предотвращают утечку трансмиссионки во время движения машины. На рисунке подробно представлено устройство редуктора:

Как произвести замену наружного ШРУСа

Как снять внутренний ШРУС на «Ниве 21213», более-менее понятно. Рассмотрим процесс замены наружного ШРУСа. Для того чтобы произвести замену наружной части пары в узле, необходимо полностью снять с автомобиля полуось с «гранатами».

Последовательность таких действий выглядит следующим образом:

Для начала требуется поднять автомобиль. Сделать это можно при помощи домкрата.
Далее требуется установить подставку — это нужно для того, чтобы минимизировать вероятность несчастных случаев, так сказать, перестраховаться на тот случай, если домкрат не справится со своей задачей.
Затем также необходимо установить противооткатные башмаки.

Благодаря таким мерам безопасности удастся избежать каких-либо травм и повреждений. Самый главный момент заключается в следующем: перед тем как поднять кузов, обязательно необходимо отпустить гайку ступицы. Для проведения этой работы может потребоваться головка и удлинитель для ключа.

Дальнейшая последовательность действий выглядит следующим образом:

Обязательно нужно снять передние колеса.
Далее следует открутить нижнее крепление, которое удерживает передний амортизатор.
Затем необходимо отвести его максимально в сторону. Это рекомендуется сделать для того, чтобы не осложнялось проведение дальнейших работ.
После этих манипуляций нужно закрепить. При этом можно использовать абсолютно любые доступные средства.

После этого этапа рекомендуется отвернуть болты, и делать это нужно непосредственно на шаровой опоре.

Следующая часть работ выглядит следующим образом:

Нужно снять гайку на ступице.
Затем потянуть на себя, после этого извлечь наружный ШРУС.

Регулировка переднего моста на ниве

Регулировка переднего моста нива – одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества.

Возможные неисправности

Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы: • Регистрируемые постоянно;

• Фиксируемые при торможении с помощью ДВС или разгоне.

По характеру звуки могут напоминать: • Вой (износ главной пары); • Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора); • Прерывистое «шаркание» (подшипника дифференциала).

Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.

Как отрегулировать передний мост на ниве

Для проведения регулировочных работ на переднем мосте заводом-изготовителем предусмотрены специальные съемники, оправки и приспособления. Однако ввиду ограниченности распространения и высокой стоимости их наличие не обязательно, хотя и желательно для экономии времени и точности настройки. Поскольку основные детали РПМ соответствуют аналогичным элементам РЗМ, прослеживается соответствие технологических зазоров и порядка осуществления ремонтных операций.

Подготовка

Основному этапу предшествует подготовка, включающая: 1. Слив масла из РПМ через сливное отверстие;

2. Отсоединение карданного вала ключом на 13

3. Снятие привода правого колеса.

4. Демонтаж нижней шаровой опоры с левой стороны.

5. Удаление растяжки подвески.

6. Снятие редуктора с кронштейнов справа и слева, используя упор.

После чего следует разборка редуктора, тщательная очистка поверхностей от грязи и смазки, дефектовка компонентов.

Регулировка ведущей шестерни

Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.

Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне. При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).

Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.

Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.

Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.

Боковой зазор в ГП и преднатяг подшипников дифференциала

В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.95688/R.

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.

Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями – 0,2 мм.

Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая (рабочая) – затягивается. После устранения зазора постепенно закручивают наживленную гайку, пока губки штангенциркуля не раздвинутся на 0,1 мм. Регулировка люфта останавливается при появлении легкого стука зубьев. Далее обе гайки равномерно закручиваются до расстояния 0,2 мм. О правильности проведенной работы свидетельствует равномерный люфт при любом положении шестерен.

Приступаем к работам.

Перед началом работ обязательно нужно установить Ниву на ручник, а под задние колеса вставить противооткаты.

1. Ослабьте гайки колес, поставьте авто на домкрат и снимите колесо.

2. Установите надежный упор под нижний рычаг. Опустите домкрат и рычаг сожмется.

3. Вытащите болты крепления нижней шаровой опоры в количестве трех штук и открутите гайки.

4. Сбейте хромированный колпак ступицы через деревянный брусок и открутите гайку. Следите, чтобы ступица не вращалась, для этого можно установить под шпильку колеса какой-либо упор. Идеально подойдет молоток.

5. Достаньте конусную шайбу.

6. Возьмитесь за нижнюю часть тормозного диска и тяните его на себя, после чего отводите в сторону. Одновременно с этим следует извлекать ось гранаты.

ШРУС Нивы освобожден. Вам нужно положить его на нижнюю чашку в любое удобное для вас место.

Помощь проекту. Замена

у нивы переднего левогошруса наружного ивнутреннего .

Замена внутреннего правого и левого шруса нива 2121 часть-1

Видео на тему Сделай Сам CV16013 Граната (ШРУС

) Нива внутр. Fenox правая2121 21212215057 Граната(ШРУС ) Нива .

Далее ваша задача заключается в том, чтобы повернуть ШРУС и найти удобное положение для того, чтобы захватить выступы хомута плоскогубцами. Захватив хомут, следует хорошо сжать его, отогнуть зацеп и демонтировать. Оставьте метки на валу авто, а также на корпусе гранаты. Это делается для того, чтобы в последствии, при обратной установки детали на место, вы собрали все именно так, как оно было до ремонта. Когда пыльник будет освобожден, отодвиньте его от гранаты.

Теперь вам нужно достать стопорное кольцо проволочного типа на корпусе ШРУСа. Его можно нащупать пальцем и, поддев отверткой у разрыва кольца, достать его.

Последовательность работ

Приобретаем (изготавливаем) комплект для отвязки. При изготовлении своими руками, отверстия в поддоне сверлим в соответствии с диаметром шпилек.
Надежно устанавливаем автомобиль на опоры, желательно над смотровой ямой.
Сливаем масло из редуктора.
Демонтируем приводы ШРУС, предварительно освободив поворотные кулаки колес.
Отсоединяем передний карданный вал от фланца.
Выводим редуктор моста из-под автомобиля.
На ровной рабочей поверхности отделяем нижний поддон и боковые крышки РПМ.
Поверх крышек приводов ШРУС, при помощи удлиненных шпилек прикручиваем серьги-кронштейны. Возможен вариант замены последовательности монтажа крышек и кронштейнов, в зависимости от выбранного вами комплекта.
Вместо штатного поддона крепим усиленный, с установленными хомутами для крепления к балке стабилизатора поперечной устойчивости. Помимо заводской прокладки используем герметик. Поддон будет испытывать дополнительные нагрузки, поэтому герметичность необходимо улучшить.
Подвешиваем РПМ задним креплением на балку стабилизатора. Центрируем ось карданного вала и ось его фланца в редукторе.
Производим на балке моста разметку крепления проушин для кронштейнов переднего подвеса корпуса редуктора.
Привариваем проушины к балке моста, производим антикоррозийную обработку.
Закрепляем серьги в проушинах, используя полиуретановые или резиновые сайлентблоки.
Проверяем соосность карданного вала и приводов ШРУС по вертикали.
Присоединяем полуоси и карданный вал, закрепляем поворотные кулаки колес.
Заправляем в редуктор масло, согласно инструкции по эксплуатации.
Не запуская двигатель, и не снимая автомобиль с опор, проверяем свободное вращение колес и переднего карданного вала.
Производим пробную поездку, после чего повторно осматриваем автомобиль на смотровой яме.

Отвязка переднего моста завершена, ваш внедорожник стал намного комфортнее на трассе и надежней на бездорожье.

Руководство по замене сальника переднего моста Нива Шевроле

Пошаговая инструкция по регулировке клапанов карбюраторной Нива 2121 своими руками

Достоинства и недостатки в устройстве подвески Нивы Шевроле и стоит ли ее ремонтировать своими руками?

Установка отвязки переднего моста на ниве

Отвязка редуктора переднего моста – независимое крепление редуктора переднего моста на НИВЕ.

Отвязка редуктора переднего моста – независимое крепление редуктора переднего моста на НИВЕ, зачем это нужно. После очередной поездки на достаточно дальнее расстояние (700 км) по междугородним дорогам России и ближнего зарубежья, я вновь задумался о том, чем ещё можно улучшить комфорт моей пятидверной Нивы (ВАЗ 2131). Для формирования общей картины моего автомобиля: шумоизолирован, установлены анатомические сиденья, силовые пороги, экспедиционный багажник и шоссейная тихая резина на легкосплавных дисках. Искушенному читателю не нужно рассказывать, как ведёт себя длинная Нива на трассе: после четырех лет езды на «коротыше» (ВАЗ 21213) чувствую себя теперь капитаном крейсера – одним словом, ощущения только положительные.

Итак, в чем же дело? При движении с постоянной скоростью всё почти идеально – нет ни лишних шумов, ни вибраций. Но, к сожалению, по нашим дорогам с постоянной скоростью может ездить только военная техника, а на дорогах ближнего зарубежья приходится постоянно подстраиваться под ограничения скорости: 60, 80, 100 км/ч. Из этого вытекает необходимость постоянно сбавлять скорость и, следовательно, идти на интенсивный разгон – иначе говоря, активно работать педалью газа и двигателем, который, конструктивно, составляет практически одно целое с редуктором переднего моста. Благодаря такой конструкции все вибрации, возникающие при резком возрастании оборотов двигателя, передаются на редуктор и, наоборот, все моменты силы, работающие на скручивание редуктора за счет вращения переднего карданного вала и полуосей поступают на двигатель, а с него через подушки на кузов. Это если на НИВЕ не реализовано независимое крепление редуктора переднего моста – отвязка редуктора переднего моста. Отсюда в передней части автомобиля возникает вибрация, от которой, как оказалось, можно (и даже, я считаю, нужно!) избавиться.

Решение, которое я нашел для себя – это комплект независимого крепления редуктора переднего моста (отвязка редуктора переднего моста). Если говорить кратко, то это комплект деталей, который позволяет открепить редуктор переднего моста от двигателя и закрепить его на балку передней подвески и стабилизатор передней подвески. Это простое и эффективное конструкторское решение реализовано на Шевиниве (Chevrolet Niva) и испытано не одним поколением спортсменов и нивоводов. Установка комплекта независимого крепления редуктора значительно снижает вибрацию и, как следствие, низкочастотный гул в машине, который так утомляет в дальней дороге.

Важно сказать о двух бонусах, которые получает автомобиль при установке данного комплекта: корпус редуктора защищает толстая (около 7 мм) стальная пластина, а сам редуктор приобретает более низкое, в сравнении со штатным, расположение относительно оси вращения передних колёс, что благотворно сказывается на долговечности ШРУСов на лифтованных Нивах за счет приближения углов работы приводов к стандартным параметрам. Как я уже сказал, данное решение реализовано на Шевроле Ниве заводом-изготовителем, но и для неё есть возможность поработать над креплением переднего редуктора и защитить его от камней и брёвен на бездорожье – это установка комплекта независимого крепления редуктора переднего моста Chevrolet Niva повышенной прочности. Одним словом, любую Ниву благодаря этому комплекту можно сделать комфортнее и надёжнее

Одним словом, любую Ниву благодаря этому комплекту можно сделать комфортнее и надёжнее

Как я уже сказал, данное решение реализовано на Шевроле Ниве заводом-изготовителем, но и для неё есть возможность поработать над креплением переднего редуктора и защитить его от камней и брёвен на бездорожье – это установка комплекта независимого крепления редуктора переднего моста Chevrolet Niva повышенной прочности. Одним словом, любую Ниву благодаря этому комплекту можно сделать комфортнее и надёжнее.

Демонтаж привода в сборе на автомобиле Нива 2121

Что касается порядка выполнения ремонта, то приведем основные моменты ниже:

Первым делом поднимаем автомобиль домкратом (также желательно, чтобы он находился на смотровой яме).
При помощи отвертки и молотка сбиваем защитный колпак гайки ступицы и откручиваем ее.
Ключом на 13 отворачиваем гайки крепления шаровой опоры к поворотному кулаку.
Теперь можно вынимать приводной вал из ступицы переднего колеса Нивы. А чтобы снять/заменить наружный ШРУС вынимаем стопорное кольцо.
Чтобы освободить внутренний, необходимо предварительно открутить три гайки крепления прижимной пластины.
Затем поддеваем отверткой или острым зубилом пластину, и вытаскиваем внутренний ШРУС из корпуса редуктора переднего моста.
Так как пространство между амортизатором и пружиной передней подвески минимальное, привод в сборе вытаскивать не очень удобно, поэтому его можно разъединить.
При необходимости сбиваются дефектные ШРУСы и на их место устанавливаются новые в обратной последовательности.
Обязательно необходимо нанести смазку, типа ШРУС, в каждую из гранат и надежно зафиксировать хомуты пыльников.
Собранный привод устанавливается на Ниву в обратном порядке.

Стоит иметь ввиду, что если вы будете снимать оба привода сразу. То обязательно с одной из сторон должен находиться либо внутренний привод, либо заглушка подходящего диаметра.

Нюансы демонтажа переднего приводного вала Нива

Чтобы ознакомится с трудностями которые вас будут поджидать когда придется снимать передний приводной вал смотрите видео:

Снятие приводного вала и замена внутреннего ШРУСа на Ниве или замена привода в сборе

Как разобрать редуктор переднего моста Ваз 2121 Нива 2131

После того, как редуктор переднего моста на автомобиле Ваз 2121 и Нива 2131 снят, можно приступать к его разборке с целью замены вышедших из строя элементов. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В первую очередь необходимо тщательно очистить и вымыть от грязи редуктор. Для этого используем щетку, сжатый воздух или промываем его в керосине.

Далее снимаем крышку картера редуктора. Для этого ключом на десять откручиваем восемь гаек ее крепления.

Под крышкой расположена уплотнительная прокладка, ее так же необходимо снять.

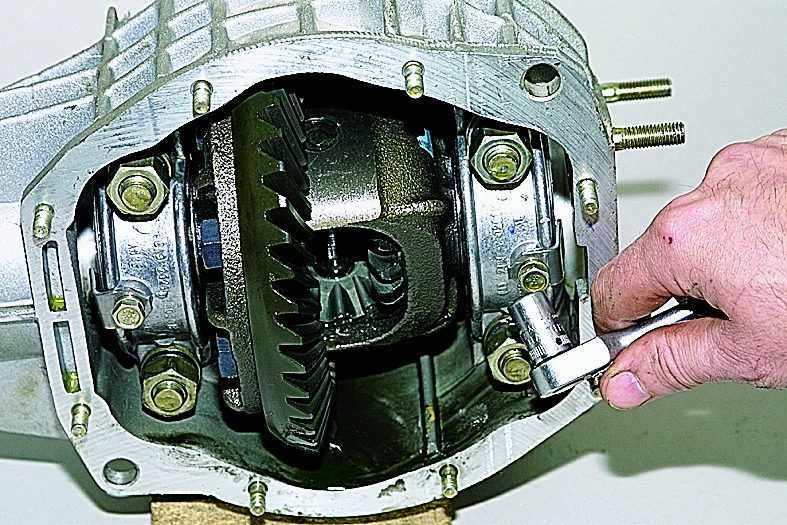

Торцовой головкой на десять откручиваем болт крепления левой стопорной пластины крышки подшипника дифференциала и снимаем ее.
Аналогично снимаем правую стопорную пластину.

Теперь нам необходимо снять две крышки подшипников дифференциала. Для этого ключом на девятнадцать откручиваем четыре гайки их крепления, после чего снимаем гайки и расположенные под ними шайбы.

Аккуратно поддеваем плоской отверткой левую крышку и снимаем ее.

Для снятия правой крышки, вкручиваем болт в отверстие крепления стопорной пластины и потянув за данный болт, снимаем ее.
Далее снимаем регулировочные гайки.

Вынимаем из корпуса коробку дифференциала. Ее разборку выполняем аналогично разборке редуктора заднего моста.
Теперь снимаем из гнезда картера сальник ведущей шестерни.
После чего снимаем с хвостовика ведущей шестерни масло отражатель.

Снимите внутреннее кольцо подшипника вместе с сепаратором и роликами.

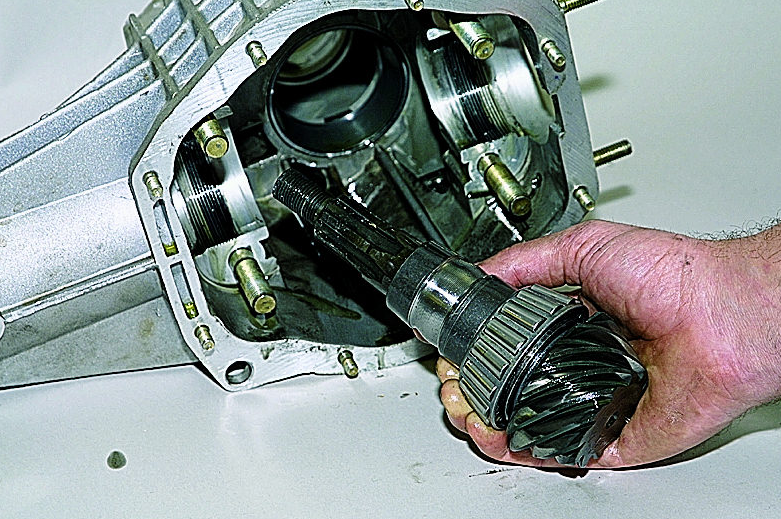

Вынимаем из корпуса ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

Выколоткой и молотком выбиваем наружное кольцо переднего и заднего подшипников.

И на завершающем этапе остается снять нижнюю крышку картера редуктора. Торцовой головкой на десять откручиваем болты ее крепления, снимаем крышку и расположенную под ней уплотнительную прокладку.

На этом ремонтные работы по разборке переднего моста на автомобиле Ваз 2121 и Нива 2131 завершены.

Как Снять Передний Мост На Ваз 2121

Ремонт редуктора переднего моста Нива 2121

Автомобиль ВАЗ Нива 2121 – это первый отечественный автомобиль повышенной проходимости, который стал действительной удобным и комфортным внедорожником. Просто автомобили, что могли передвигаться по бездорожью были и лет 30, однако внутри них находится было мучительно неудобно, в качестве типичного примера можно вспомнить тот же УАЗ 469. Салон там хотя спартанский, а когда едешь по ухабинам риск встречи головы и потолка необычайно велик по причине конструкции подвески. Кроме всего прочего как офисный иметь УАЗ могли только военные, в свободной продаже его не произошло. Увы Нива 2121 это совсем другое кино.

Этот расхожий слух автомобиль получил полностью новый салон, местами, это, позаимствованный из других моделей ВАЗа. Подвеска здесь мягонькая, сделать ее такой удалось потому, что здесь отсутствует рама, но несущий кузов. Оба моста здесь ведущие, автомобиль получил четырех ступенчатую коробку передач и довольно надежную раздаточную коробку. Из-за небольшого багажника пришлось придумать куда класть запасное колесо, чтобы не сокращать пространство багажника. Положили его под капот, сконструировав под него подставку так, чтобы оно клалось сверху и не занимало место.

Последовательность работ

Приобретаем (изготавливаем) комплект для отвязки. При изготовлении своими руками, отверстия в поддоне сверлим в соответствии с диаметром шпилек.
Надежно устанавливаем автомобиль на опоры, желательно над смотровой ямой.
Сливаем масло из редуктора.
Демонтируем приводы ШРУС, предварительно освободив поворотные кулаки колес.
Отсоединяем передний карданный вал от фланца.
Выводим редуктор моста из-под автомобиля.
На ровной рабочей поверхности отделяем нижний поддон и боковые крышки РПМ.
Поверх крышек приводов ШРУС, при помощи удлиненных шпилек прикручиваем серьги-кронштейны. Возможен вариант замены последовательности монтажа крышек и кронштейнов, в зависимости от выбранного вами комплекта.
Вместо штатного поддона крепим усиленный, с установленными хомутами для крепления к балке стабилизатора поперечной устойчивости. Помимо заводской прокладки используем герметик. Поддон будет испытывать дополнительные нагрузки, поэтому герметичность необходимо улучшить.
Подвешиваем РПМ задним креплением на балку стабилизатора. Центрируем ось карданного вала и ось его фланца в редукторе.
Производим на балке моста разметку крепления проушин для кронштейнов переднего подвеса корпуса редуктора.
Привариваем проушины к балке моста, производим антикоррозийную обработку.
Закрепляем серьги в проушинах, используя полиуретановые или резиновые сайлентблоки.
Проверяем соосность карданного вала и приводов ШРУС по вертикали.
Присоединяем полуоси и карданный вал, закрепляем поворотные кулаки колес.
Заправляем в редуктор масло, согласно инструкции по эксплуатации.
Не запуская двигатель, и не снимая автомобиль с опор, проверяем свободное вращение колес и переднего карданного вала.
Производим пробную поездку, после чего повторно осматриваем автомобиль на смотровой яме.

Снятие переднего редуктора Нива 21213

После того, как открутили кронштейн крепления редуктора с правой стороны, он остался висеть на двух шпильках с левой стороны двигателя:

Откручиваю переднюю гайку полностью, а вторую оставляю на пару витков недокрученную, чтобы редуктор не выпал без моей помощи!

Лезу под машину, правую руку локтем упираю в землю и держу редуктор, а левой сначала откручиваю до конца гайку крепления, потом придерживаю редуктор, чтобы он не крутился и опускаю его на землю.

Вес редуктора около 23 килограмма и если не на весу его ворочать, а как я, уперев руку локтем в землю, снимается и ставится без особых усилий.

Несколько полезных советов:

Поскольку двигатель больше не несет на себе дополнительную нагрузку, вы можете заменить штатные жесткие подушки силового агрегата на более мягкие, от ВАЗ классики.
При закреплении проушин на переднюю балку моста, сварку должен проводить опытный сварщик, знакомый с техникой, позволяющий не «отпускать» металл. Балка является несущим элементом конструкции авто, и уменьшать ее прочность не следует.
В местах сварки следует провести зачистку от окалины, затем тщательно загрунтовать и покрасить стыки.
После отвязки, РПМ не должен касаться двигателя и балки ни в статическом положении, ни во время движения автомобиля.
Если вы производите лифт подвески, следует подобрать комплект для отвязки с учетом увеличившихся углов ШРУС и карданного вала.
Сайлентблоки кронштейнов отвязанного редуктора подвержены износу так же, как подушки силового агрегата или элементов подвески. Замены этих элементов должна быть включена вами в перечень операций при проведении ТО.

Как снять передний мост на ниве 2121

1. Установите автомобиль на подъемник или смотровую канаву и вывесите переднюю часть автомобиля. 2. Снимите штангу стабилизатора поперечной устойчивости, растяжки поперечины подвески и защитную пластину картера двигателя. 3. Отсоедините амортизаторы от нижних рычагов подвески, а передний карданный вал от фланца ведущей шестерни редуктора переднего моста. 4. Сжав пружину подвески, отсоедините от нижнего рычага шаровой шарнир и снимите пружину, плавно разгрузив ее. Отсоедините тяги рулевого привода от поворотных рычагов. 5. Снимите колпак и отверните гайку подшипников ступицы колеса. 6. Выполните те же операции на другом конце подвески. 7. Ослабьте стяжной хомут соединения приемной трубы с трубой глушителей, отсоедините подвеску труб и глушителей в задней части автомобиля и на коробке передач. 8. Ключом 02.7812.9500 отверните гайки крепления приемной трубы глушителей к выпускному коллектору и снимите трубу вниз. 9. Отверните гайки крепления подушек передней подвески двигателя к кронштейнам поперечины подвески. 10. Поддерживая передний мост, отверните болт крепления правого кронштейна 22 к двигателю и две гайки крепления переднего моста с левой стороны (см. рис. Передний мост). 11. Приподняв двигатель на 25–30 мм, снимите передний мост в сборе с приводами передних колес.

1. Установка переднего моста на автомобиль проводится в последовательности, обратной снятию. 2. При установке моста гайки и болты крепления затягивайте моментами, указанными в подразделе 1.8. 3. Через маслоналивное отверстие залейте в картер переднего моста трансмиссионное масло, уровень масла должен доходить до нижней кромки отверстия.

ВАЗ-21213 (Нива). Разборка переднего моста

1. Установите и закрепите передний мост на стенде для ремонта. 2. Выверните пробку и слейте масло из картера. 3. Отверните гайки крепления крышки подшипника корпуса внутреннего шарнира и выньте шарнир, следя за тем, чтобы не повредить уплотнительную прокладку. 4. Сняв стопорное кольцо и пружинную шайбу, спрессуйте подшипник с корпуса внутреннего шарнира и снимите сальник. 5. Снимите штампованную крышку картера моста и уплотнительную прокладку. Нижнюю крышку снимать не рекомендуется. 6. Разберите редуктор переднего моста, используя приемы, описанные в подразделе 3.5.3.

ВАЗ-21213 (Нива). Проверка технического состояния переднего моста

1. Состояние деталей проверьте согласно требованиям, приведенным в подразделе 3.5.1. 2. Шариковый подшипник корпуса внутреннего шарнира должен быть не изношен и не поврежден (если радиальный зазор в подшипнике превышает 0,05 мм, подшипник замените). 3. Корпус внутреннего шарнира должен быть не деформирован и посадочные места не повреждены. 4. В пазах корпуса внутреннего шарнира не должно быть задиров и вмятин. 5. На посадочных местах картера не должно быть износа и трещин. 6. Изношенные и поврежденные детали замените новыми.

ВАЗ-21213 (Нива). Сборка переднего моста

1. Перед сборкой, по меткам на шестернях главной передачи, убедитесь, что их передаточное число равно передаточному числу редуктора заднего моста. 2. Соберите и отрегулируйте редуктор переднего моста, руководствуясь указаниями, приведенными в подразделе 3.5.7.5, при этом увеличение расстояния «D» (см. подраздел 3.5.7.8) должно быть на 0,08–0,11 мм. 3. При регулировке редуктора используйте кронштейн 67.8701.9508 с измерительным наконечником и ключ 67.7812.9520.

Предупреждение

Левый сальник внутреннего шарнира (полуоси) для отличия имеет на каркасе метку, в виде кольцевой канавки.

4. Установите на корпус 9 внутреннего шарнира крышку 12 подшипника с сальником 8, затем напрессуйте подшипник 7. Установите пружинную шайбу 10 и стопорное кольцо 11 (см. рис. Передний мост). 5. На правый корпус внутреннего шарнира вместе с крышкой установите кронштейн крепления переднего моста. 6. Установите в картер внутренний шарнир в сборе, предварительно надев на шпильки уплотнительные прокладки. Заверните гайки крепления крышек подшипников шарниров.

https://autoruk.ru/index.php?option=com_content&view=article&id=4341&catid=840&Itemid=1973 https://litezona.ru/kak-snjat-perednij-most-na-nive-2121/ https://autodont.ru/transmission/reducer/remont-reduktora-perednego-mosta-niva-2121 https://lada-niva.ru/niva/15-6.html https://sinref.ru/avtomobili/VAZ/015_vaz_21213_niva_vsedorojnik/069.htm

Ваз 21213: замена масла во всех агрегатах

Заливаем масло

Многие владельцы машин сталкиваются с задачей, когда необходимо произвести ТО (техобслуживание) автомобиля.

При этом кто-то выполняет обслуживание своими руками и получает удовольствие от ремонта, а заодно и экономит свои деньги, некоторые предпочитают тратить деньги (чтоб не пачкаться и не возиться) гоняют машину в автосервис, слепо доверяя своего железного коня посторонним людям.

А, между прочим, замена масла ваз 21213, как и в других моделях — это ответственный процесс и от правильного и своевременного выполнения его напрямую зависит срок службы всех агрегатов машины! Процесс замены просто элементарный, времени занимает не много, каждый может выполнить самостоятельно.

Варианты комплектов

В продаже можно встретить несколько разных вариантов готовых комплектов для отвязки редуктора переднего моста ВАЗ 2121. Рассмотрим некоторые из них.

Готовый кит комплект ZSTehnology ОПМ-1 для отвязки РПМ Нива, в который входят стальная крышка картера переднего редуктора и кронштейны, соединяемые через сайлентблоки и привариваются к передней балке. Розничная цена данного комплекса составляет 3100 рублей. Из недостатков: придется докупить обоймы и втулки стабилизатора.

Более прочный и полный комплект ZSTehnology ОПМ-2 Ультра-PRO. В отличие от предыдущего в комплектацию входят все необходимые детали и возможно применять на всех модификациях Нивы. Цена в магазинах составляет 4000 рублей.

Комплект для независимого крепления редуктора переднего моста ВАЗ 2121-2131 от компании СОНДА представляет собой аналогичный набор кронштейнов и стальной пластины для дополнительной защиты. Стоимость такого набора составляет 4100 руб.

Существуют компании, которые занимаются доработкой автомобилей Нива, они могут под заказ сделать комплект для отвязки с более качественной проработкой деталей, что повысит надежность узла. Некоторые владельцы отечественных внедорожников предпочитают изготавливать самодельные детали для отвязки переднего моста.
