История создания

1968 год	Первым транспортом является БМД-1. Он стал первым видами транспорта с броней, которые действительно можно было высаживать на парашютах. Конечно, это открывало удивительный простор для тактического размаха. В глубоком тылу у противника внезапно могло оказаться несколько десятков великолепно вооруженных боевых машин с хорошо обученными бойцами, которые могли нанести серьезныё ущерб, пойдя на прорыв при соединении с атакой со стороны нашей армии или же просто ударив в тыл, нарушая планы противника БМД-1
1985 год	Замена БМД-1 на БМД-2 БМД-2
1990 год	Появление БМД-3 БМД-3
31 декабря 2004 года	БМД-4 принята в состав вооруженных сил России БМД-4
Август 2005 года	В расположение 137-го гвардейского парашютно-десантного полка поступила первая партия БМД-4
21 марта 2008 года	На испытательном полигоне Курганмашзавода был продемонстрирован модернизированный вариант машины — БМД-4М
Апрель 2010 года	На пресс-конференции заместитель министра обороны В.А.Поповкин заявил, что БМД-4М, кроме партии для испытаний в ВДВ не поступали и поступать не будут
15 февраля 2012 года	Начальник Генерального штаба ВС России генерал армии Н.Е.Макаров заявил СМИ: «БМД-4 — это версия БМП-4М, характеристики которой устарели: нет никакой защиты, опять всё наверху, а стоит она дороже танка. Мы на эту машину как не смотрели, так и не смотрим»
8 августа 2012 года	Первый заместитель министра обороны РФ Александр Сухоруков объявил что характеристики БМД-4М признаны удовлетворительными, и машины будет закупаться военным ведомством. Причиной стало, по его словам, несоответствие требований по пулепробиваемости и минной защиты
8 октября 2012 года	В СМИ командующий ВДВ Владимир Шаманов заявил, что поставки БМД-4М в войска должны быть возобновлены. Ранее в войска планировалось поставить более 1000 БМД-4М, но Генеральный Штаб отказался от данного образца техники с указанием на слабую броню и защиту от мин
8 декабря 2012 года	В прессе появилось заявление командира 31-й гвардейской отдельной десантно-штурмовой бригады ВДВ полковника Геннадия Анашкина, который сообщил, что БМД-4М принята на вооружение
31 января 2013 года	Командующий ВДВ Владимир Шаманов заявил, что планируется провести совещание с руководством Курганмашзавода о корректировке ТТЗ на БМД-4М и для проведения испытаний к лету 2013 г. ВДВ планируют получить 10 БМД-4М. К концу года планируется завершить государственные испытания
23 апреля 2013 года	В СМИ появилась информация о том, что количество поставляемых БМД-4М будет сокращено до 7 штук в связи с ростом стоимости каждой машины почти на 20 млн.руб — это вызвано переносом производства шасси на «Курганмашзавод». Так же сообщается, что в 2014 году в ВДВ должны поступить 70 БМД-4М и БТР «Ракушка»
Июль 2014 года	Войсковые испытания 10 единиц БМД-4М начаты ВДВ ВС России .В Рязанской области провели успешную выброску из военно-транспортного самолета (ВТС) Ил-76 сразу двух единиц БМД-4М на новой усовершенствованной парашютной бесплатформенной системе «Бахча-У-ПДС» (11-купольная парашютная система, площадь каждого купола которой составляет 350 кв. м) и один бронетранспортер БТР-Д на парашютной платформе П-7. Над площадкой приземления «Житово» в Рязанской области, ВТС Ил-76 произвел выброску военной техники способом ЦУГ, который позволяет сократить длину площадки десантирования в 1,5 раза
3 марта 2020 года	Первая серийная партия в 12 БМД-4М передана воздушно-десантным войскам Западного военного округа
Январь 2020 года	17 единиц БМД-4М были переданы в Рязанское высшее воздушно-десантное командное училище и его учебный центр
Апрель-сентябрь 2020 года	Два батальонных комплекта БМД-4М (62 ед.) были переданы 137-му гвардейскому парашютно-десантному полку 106-й гвардейской воздушно-десантной дивизии Воздушно-десантных войск России
Январь 2020 года	242-й Учебный центр ВДВ в Омске получил ротный комплект БМД-4М в количестве 10 единиц
Апрель 2020 года	Один батальонный комплект БМД-4М (31 ед.) получила 31-й отдельная гвардейская десантно-штурмовая бригада в Ульяновске
1 августа 2020 года	31-й отдельная гвардейская десантно-штурмовая бригада в Ульяновске получила еще один батальонный комплект (31 машину)
6 февраля 2020 года	31 боевую машину получил 104-й десантно-штурмовой полк в Черёхе — 76-я ДШД

Бронеавтомобиль «Рысь»

Совместная разработка российских и итальянских компаний, российская вариация итальянской бронемашины Iveco LMV M65.

Автомобиль предназначен для использования в качестве средства обеспечения подвижного личного состава и выполнения задач служебно-боевой деятельности разных родов войск и силовых структур. Также применяется в качестве транспортной базы легких систем вооружения, связи и военной техники.

Машина обладает высоким уровнем защиты от огня стрелкового оружия калибров 5,56 и 7,62 мм, импровизированных взрывных устройств и инженерных мин, а дополнительно установленные навесные модули пассивной брони способны обеспечить защиту от огня крупнокалиберных пулеметов.

Разработчик заявляет, что бронемашина может защитить экипаж от подрыва взрывного устройства мощностью 6 кг тротила под днищем или колесом. При этом развивает скорость до 130 км/ч и имеет запас хода 500 км.

По данным открытых источников, договоренность о лицензионном производстве «Рысей» в России была достигнута в 2011 году. В конце 2012 года замминистра обороны Юрий Борисов сообщил о контракте на сборку 358 бронеавтомобилей.

В начале 2013 года он заявил, что контракт будет выполнен, хотя уже стало известно о претензиях к этим бронемашинам. Тогда министр обороны генерал армии Сергей Шойгу потребовал сравнить «Рыси» с аналогичными машинами российской разработки, например «Тигром».

БМД-1 — видео

https://youtube.com/watch?v=Twd-jR6SWAI

Для сварки корпуса использовали броневой алюминиевый сплав, башня изготавливалась из стальной брони. Лобовые листы способны были выдержать воздействие 12,7-мм пуль. В носовой части наблюдалось сужение, а потому ее поперечное сечение имело Т-образную форму с развитыми надгусеничными нишами. Машины была оборудована системой коллективной защиты от ОМП, состоящей из прочной и герметичной конструкции корпуса и башни, прибора радиационной и химической разведки ГО-27, фильтровентиляционной установки, механизма остановки двигателя и системы вытяжной вентиляции. Кроме того, на БМД-1 установили противопожарное оборудование, включающее автоматическую установку ППО с системой термодатчиков, находящихся в МТО, и ручного огнетушителя ОУ-2.

БМД-1 ведет огонь из пулемета ПКТ

Устройство

БМД-1 оснащена V-образным шестицилиндровым четырехтактным дизельным двигателем 5Д-20 жидкостного охлаждения. Система питания воздухом отличается устройством воздухозабора, включающего два кинематически связанных клапана, которые попеременно перекрывают забор воздуха снаружи БМД-1 и из боевого отделения. Эта мера существенно увеличивает безопасность движения на плаву. Кроме того, в холодное время года осуществляется подогрев всасываемого двигателем воздуха. Эжекционная система охлаждения обеспечивает отсос пыли из воздухоочистителя и вентиляции МТО. Здесь же находится механизм автоматического действия защиты двигателя от попадания воды, который не допускает жидкость в цилиндры дизеля при его остановке во время преодоления водной преграды или мойки.

Ходовая часть включает механическую трансмиссию, состоящую из однодискового фрикциона сухого трения, простой коробки передач (4 переднего и 1 заднего хода), а также по 5 опорных и 4 поддерживающих катка по каждому борту. Индивидуальная гидропневматическая подвеска состоит из 10 пневматических рессор. Ведущие колеса расположены сзади, а направляющие — впереди. Стальные мелкозвенчатые гусеницы натягиваются посредством кривошипного механизма натяжения с электрогидравлическим приводом. Движение машины по воде осуществляется с помощью водометного движителя, который состоит из двух водометов с заслонками. Откачка воды производится с помощью двух насосов с электродвигателями.

Основное вооружение у БМД-1 такое же, как и у БМП-1, — 73-мм гладкоствольная пушка 2А28 с концентрически расположенными противооткатными устройствами, находящаяся в одноместной сварной вращающейся башне. Боекомплект орудия составляют 40 выстрелов, размещенных на вращающемся конвейере и подающихся на линию заряжания посредством электрического привода. При этом используются электрические и ручные приводы наведения. С пушкой спарен 7,62-мм пулемет ПКТ. Пулеметный боекомплект составляют 4000 патронов. На башне смонтирован пусковой кронштейн для ПТУР 9М14М «Малютка», управление которым производится изнутри машины.

БМД-1 оснащена комбинированным прицелом 1ПН22М1, шестью перископическими приборами ТНПО-170, двумя перископическими обогреваемыми приборами наблюдения ТНПП-220, перископическим бинокулярным беспроводным прибором ТВНЕ-4, перископическим прибором МК-4С. Машина также оборудована радиостанцией Р-123 и ТПУ Р-124 на пять абонентов.На основе БМД-1 разработан плавающий бронетранспортер БТР-Д, который транспортируется парашютным и парашютно-реактивным способами и предназначен для перевозки личного состава, в частности, раненых, а также вооружения, боеприпасов, горюче-смазочных материалов и т. п.

Основные характеристики

Заводские параметры и габариты БМД-4М:

• Длина корпуса составила 6000 мм, а с учётом пушки — 6780 мм.
• Ширина корпуса имеет размер 3256 мм.
• Высота — 2227 мм.
• Вес по сравнению с прошлой моделью уменьшился до 13600 кг.
• Колёсная база и колея составили 3323 мм и 2700 мм, соответственно.

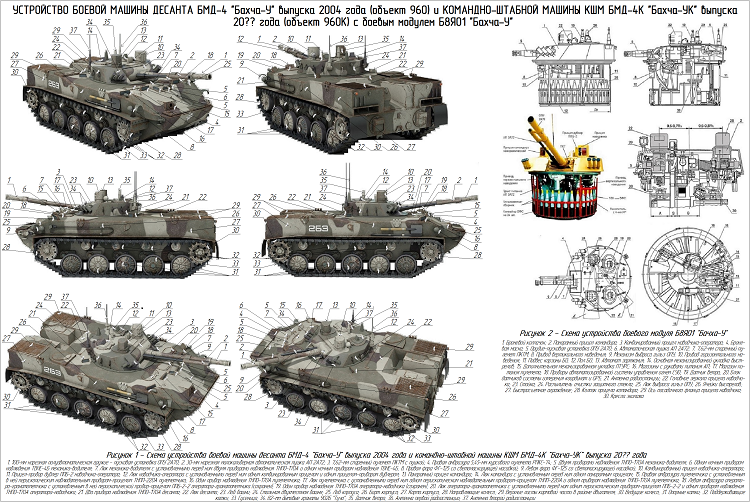

Корпус и башня

Комплектация БМД-4М не претерпела особых изменений, пребывая в рамках традиций изготовления военных машин отечественного производства. Это алюминиевый корпус брони в сочетании башней из стали, имеющей максимальный радиус поворота в 360 градусов. Фронтальная часть корпуса выделена для размещения отделения управления, в котором имеются места для пары десантников и водителя.

Центральная часть машины отведена для боевого расчёта. Её венчает башня с вооружением имеющая функцию вращения. Тут же предусмотрены посадочные места для командира экипажа и наводчика целей. За ними расположен отсек десанта с местами посадки 3-х человек. Кормовая часть БМД-4М представлена трансмиссионно-моторным отделением.

Система управления огнём (СУО)

В состав модернизированной машины десанта входит автоматический механизм управления огнём в совокупности с системой стабилизации вооружения по двум плоскостям, что позволяет осуществлять прицельные выстрелы во время движения техники. Кроме этого, на машине установлен прицел ночного видения, тепловизор, дальномер с лазерной системой и средства сопровождения цели. Благодаря такому оснащению дальность стрельбы ракет «Аркан» составляет более пяти километров. Боевой модуль допускает угол возвышения до 60 градусов.

Силовая установка и трансмиссия

БМД-4М оснащена энергоёмким дизельным мотором УТД-29 с системой жидкого охлаждения, идентичного с технологиями БМП-3. Максимальная мощность десятицилиндрового мотора в сочетании с частотой вращения коленчатого вала со сокростью в 2600 оборотов в минуту выдают 500 лошадиных сил. Максимальный крутящий момент составляет 1460 Нм. При всей своей массе в 910 кг двигатель внутреннего сгорания отлично справляется с нагрузками, в том числе в условиях высокогорного ландшафта, сохраняя свои качества на предельной высоте до 4500 метров.

Трансмиссия этой боевой единицы конструктивно схожа с БМП-3 и составляет одно целое вместе с двигателем. Четырёхскоростная коробка передач на автоматике, оснащена гидродинамическим трансформатором.

Ходовая часть

Торсионная независимая подвеска с телескопическими гидроамортизаторами предоставили БМД-4М широкие возможности для изменения клиренса в сторону увеличения от 190 до 590 мм. 5 опорных катков по обе стороны приподнимают и опускают корпус в зависимости от сложностей рельефа и пересечения местности, в том числе по водной поверхности со скоростью 10 км/ч за счёт водомётных двигателей. Объёмные топливные баки позволяют совершать 500 км маршруты без дозаправки с предельной скоростью по ровной дороге — 70 км/ч. Высокие ходовые характеристики гарантируют преодоление подъёмов до 35 градусов, препятствий шириной до 2-х метров и высотой до 0,7 метров.

Конструкция и устройство амфибии

Ключевые различия базовой и модифицированной версии

Корпус БТР Ракушка выполнен из сварных броневых листов. Машина делится на три отсека. В переднем размещена рубка управления, где находится механик-водитель, командир и один из десантников. Бронетранспортер выполнен по конструктивной схеме танка, поэтому двигатель располагается в кормовой части.

Средняя часть предназначена для перевозки десанта. Попарные сидения располагаются лицом по ходу движения, по три пары с каждого борта. В нишах над гусеницами имеется место для грузов. Также в корпусе присутствуют бойницы для ведения огня из машины.

Средства наблюдения и связи

Наблюдение за окружением ведется с места механика-водителя посредством трех перископических устройств. По необходимости центральный заменяется на прибор ночного видения. Дополнительное слежение ведется с десантной части через бойницы. Внутренняя связь и коммутация обеспечиваются системой Р-174.

С учетом вооружения прицеливание обеспечивается с позиции стрелка. Также башенная установка оборудована прицельным комплексом ТНП3ВЭ01-01 для наведения и автоматической стрельбы с позиции командира. Через данное устройство он может наблюдать и за местностью.

Основное вооружение

Вооружение бронетранспортера «Ракушка» представлено курсовым пулеметом Калашникова калибра 7,62 мм. Питание обеспечивается двумя коробками по 1000 патронов, объединенных единым трактом. В правой передней части у модифицированной версии имеется дополнительный пулемет.

Броня БТР защищает бойцов от пуль и осколков. Предусмотрена защита ходовой части, позволяющая преодолевать мины.

Средства маскировки

Большинство элементов оснащения бронетранспортера «Ракушка» заимствована у БМП-3. К ним относят и средства маскировки. Помимо камуфлированного окраса БТР оборудован дымовыми гранатами «Туча».

Технические характеристики

Бронетранспортер на воде

Технические характеристики БТР «Ракушка» отвечают требованиям современной боевой машины. Определенные отличия есть у разных модификаций, ориентированных на узкоспециализированные задачи. Основная модель за счет своих показателей также сохраняет широкий диапазон возможностей для применения.

Двигатель и трансмиссия

Бронетранспортер работает на оппозитном двигателе с турбонаддувом УТД-29, также позаимствованном у БМП-3. Мощность двигателя — 450 л. с. Система охлаждения инжекторно-вентиляторная. Механизм передачи и поворота находится в одном блоке с двигателем и состоит из двухвальной реверсивной коробки передач. Имеется и привод на водометный движитель, обеспечивающий управляемую плавучесть машины.

Электрооборудование

Учитывая заимствование элементов от БМП-3, электрооборудование БТР «Ракушка» представлено аппаратурой 6ЭЦ088. Точных данных о модифицированной версии машины не имеется.

Ходовая часть

Для лучшей проходимости БТР-МД передвигается на гусеничном ходу. Ходовая часть представлена пятью опорными и четырьмя поддерживающими катками с каждого борта. Гусеницы имеют мелкозвенчатые резино-металлические шарниры. Опорные катки крепятся пневматическими рессорами.

Одна из ключевых особенностей ходовой части БТР-МД — регулируемый клиренс. Имеется три положения — минимальный в 70-100 мм, рабочий в 420 мм и максимальный в 500-510 мм.

Десантирование

Бронетранспортер «Ракушка» способен перевозить до 15 человек, включая механика-водителя и командира. Для десантирования предусмотрен люк в кормовой части. Также имеются два круглых люка в крыше рубки управления и два прямоугольных в средней десантной части бронетранспортера.

Максимальная скорость на воде и суше

Скоростные характеристики БТР-МД представлены следующими показателями:

• максимальная скорость по шоссе — до 71 км/ч;
• скорость на сухой грунтовой дороге — 45-50 км/ч;
• скорость на плаву — 10 км/ч.

Габариты и вес

По габаритам ТТХ БТР-МД имеют следующие значения:

• длина корпуса — 6,085 м;
• ширина — 3,15 м;
• высота — 2,7 м;
• масса — 13,2 т.

Габариты машины позволяют десантировать ее с воздуха с самолетов ИЛ-76 (М, МД), АН-124, а также с внешней подвески вертолетов Ми-26. Это делает бронетранспортер оптимальным выбором для проведения десантных операций.

Бронеавтомобиль «Скорпион»

Бронированный автомобиль «Скорпион», вмещающий восемь человек, является многоцелевым. Он может использоваться как для транспортировки личного состава и эвакуации раненых, так и для доставки грузов, ведения разведки, проведения спецопераций, буксировки вооружения и т. д.

Машина с 166-сильным «дизелем» выполнена по колесной формуле 4 х 4 со всеми ведущими колесами, имеет полностью независимую подвеску и способна передвигаться по любому типу покрытий, демонстрируя высокую скорость (до 130 км/ч) и маневренность.

На «Скорпионы» можно устанавливать различное вооружение, включая пулеметы «Корд», КПВТ, гранатомет «Пламя». Машина оборудована защитой шестого класса от стрелкового оружия (АКМ, СВД). Также имеет днище V-образной формы, выдерживает подрыв на минах и фугасах до 6 кг в тротиловом эквиваленте.

Бортовой тягач КамАЗ-6350 из семейства «Мустанг»

Автомобиль КамАЗ-6350 «Мустанг» используется для транспортировки личного состава, а также сопутствующих грузов и буксировки крупных прицепов практически по всем типам местности.

Температурный интервал, в котором можно эксплуатировать КамАЗ-6350, варьируется от –45 и до +40 °С включительно. Колесная формула 8 х 8 делает его практически незаменимым для несения военной службы. Машина способна работать при любых условиях, при этом практически полностью исключены отказы и перебои.

Основные отличия машины — увеличенная грузоподъемность, а также довольно большая длина рамы транспортного средства. Все направлено на обеспечение возможности установки дополнительных модулей и других специализированных надстроек.

На базовом шасси машины монтируются многие спецнадстройки для армии: кузов-контейнер, автомобильные кухни-столовые, опытный образец ЗРПК 96К6 «Панцирь-С1» и т. д.

Операторы [ править ]

Карта операторов БМД-1 синим цветом с бывшими операторами красным БМД-1 103-й мобильной бригады, Беларусь

Текущие операторы

• Ангола —
• Армения — 10
• Азербайджан — 41
• Беларусь — 124 в 1995 году, 154 в 2000, 2003 и 2005 годах.
• Иран — 200 в строю по состоянию на 1998 год.
• Индия
• Молдова — 44 БМД-1, 9 БТР-Д, а также 9 2С9.
• Россия — Около 105 в действующей эксплуатации и более 2400 на хранении.
• Украина — 61 в 1995, 2000 и 2005 годах.
• Узбекистан — 110 в 1995 году, 120 в 2000 и 2005 годах.

Бывшие операторы

• Куба — оставлено ангольским войскам бесплатно. [ необходима цитата ]
• Ирак — 10 заказаны в 1980 г. и доставлены в 1981 г. Все уничтожены или отправлены на слом.
• Советский Союз — Передан государствам-преемникам.

Фото БМД-1

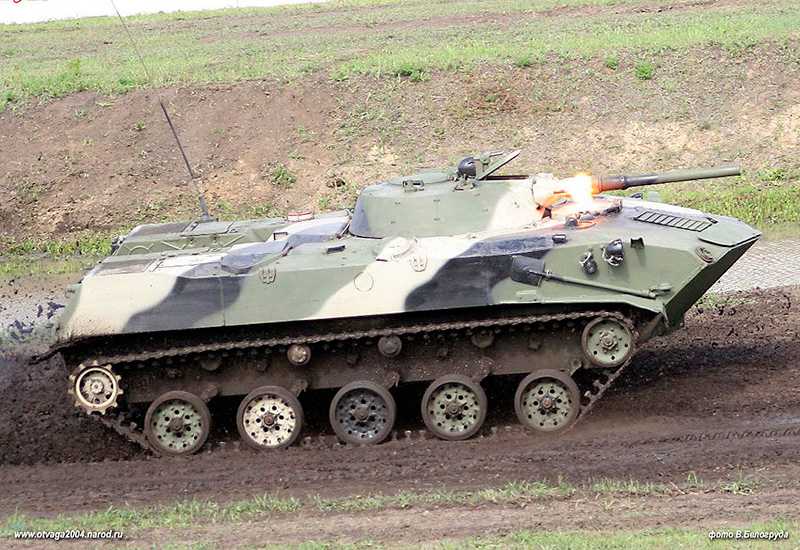

БМД-1 ведут огонь из 73-мм орудий

Опытная РСЗО на базе БМД-1. На башне смонтирована 12-ствольная пусковая установка БКП-Б812 для авиационных 82-мм неуправляемых ракет С-8.

Подъем БМД-1П с бесплатформенной системой десантирования ПБС-915 в грузовую кабину Ил-76. Ткань, оборачивающая гусеницы, и поперечные стяжки предотвращают цепляние звеньев парашютной системы или строп за ходовую часть после сброса машины.

БМД-1 внутри грузовой кабины Ил-76

БМД-1 перед загрузкой в самолет

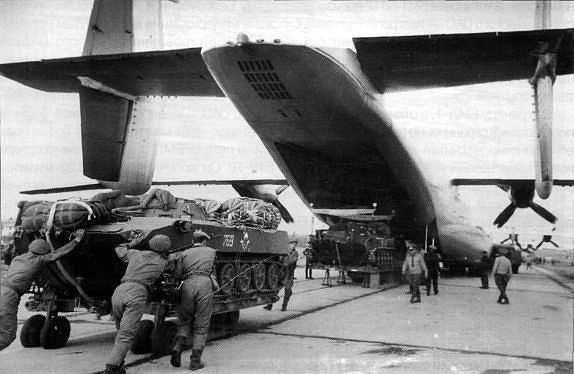

Погрузка БМД-1 в самолет Ан-22

БМД-1 выпуска до 1977 г.

Установка ПТРК «Конкурс» на БМД-1 первых серий. Подготовка БМД-1 к замене комплекса «Малютка» на «Конкурс» началась в первом полугодии 1979 г.

На учениях 105 гвардейской дивизии ВДВ в 1978 году при десантировании БМД-1 не сработали парашютная реактивная многокупольная система, и башня БМД-1 провалилась на пятнадцать сантиметров внутрь, но корпус уцелел.

Разрез БМД-1 выпуска начала 1970-х гг.

БМД-1П форсирует водную преграду.

Внутри БМД-1

Отделение управления БМД-1

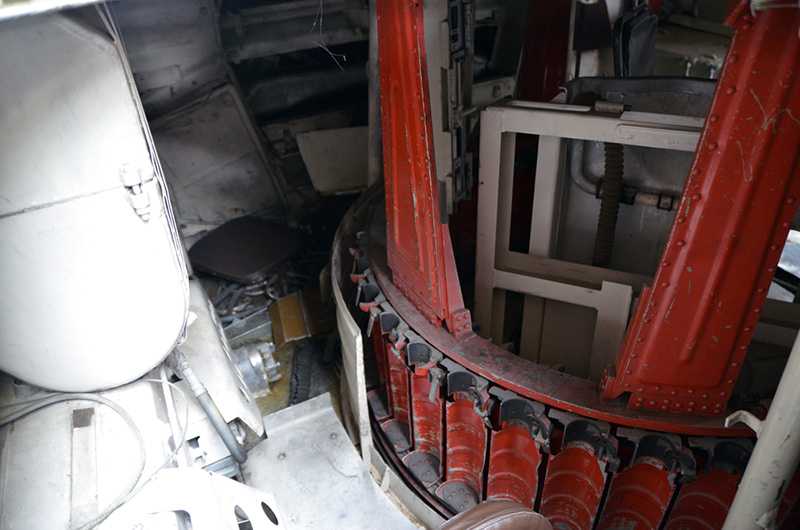

Транспортёр механизированной укладки орудия 2А28 БМД-1

БМД-1П в ходе проведения контртеррористической операции в Чеченской республике. ВДВ использовали в ходе этой операции многие машины семейства БМД-БТР-Д, находя свои приемы увеличения их защищенности. Отсутствие собственной машины с тяжелым пушечным вооружением потребовало придания десантникам основных танков.

БМД-1П в Южной Осетии. Август 2008 г.
