Замена помпы "нивы-шевроле" своими руками

Последовательность подтяжки ремня генератора

Ключом на «17» слегка открутите верхнюю крепежную гайку, соединяющую генератор с кронштейном.

Ослабьте гайку крепления в нижней части (достаточно открутить ее на несколько оборотов).

Если надо ослабить ремень, возьмитесь за генератор и потяните его на себя (если требуется подтянуть ремень — от себя). После чего необходимо затянуть гайки и произвести проверку работы генератора.

Перед пуском мотора включите несколько основных потребителей, к примеру, печку, дальний свет и обогрев. Если свист пропал, а уровень зарядки остается на нормальном уровне, то работу можно считать успешной.

При этом помните, что перетяжка также недопустима (это может привести к повышенному износу шкивов и ремня).

Бывают ситуации, когда ремень генератора свистит время от времени, к примеру, при снижении температуры или повышении влажности на улице.

В этом случае можно воспользоваться специальными присадками (продаются в стандартных баллончиках). Способ применения весьма прост.

Необходимо распылить состав на внутреннюю часть ремня и шкивы. Стоимость таких изделий — от 500 до 1500 рублей.

Если на вашем авто пищит ремень генератора, то не стоит сразу же нестись на СТО и производить дорогостоящий ремонт.

В большинстве случаев проблема решается намного проще и за несколько минут. И теперь вы знаете, как это делается. Удачи на дорогах и конечно же без поломок.

Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости Нива 2121, Ваз 2131, Лада 4×4 Натяжение ремня проверяем по его прогибу между шкивами агрегатов ваз 2121. При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 1015 мм. между шкивами насоса и генератором. или 1217 мм между шкивами насоса и коленчатого вала. Регулируем натяжение ремня смещением генератора (при ослабленных гайках его крепления): от двигателя для увеличения натяжения или к двигателю для уменьшения натяжения. Для замены ремня нива 2121 ослабляем гайку крепления генератора к натяжной планке. головкой на 17 на карбюраторном двигателе. или головкой на 13 на впрысковом двигателе. Смещаем генератор к блоку цилиндров для ослабления натяжения ремня нива 2131.

Сдвигаем генератор, воздействуя на него отверткой как рычагом в прорези натяжной планки нива 2131: на впрысковом двигателе. На двигателе 21214 снимаем датчик положения коленчатого вала (см. Снятие датчика положения коленчатого вала). Снимаем ремень ваз 2131. На карбюраторном двигателе его приходится вынимать через щель между радиатором и кожухом. Устанавливаем ремень в обратной последовательности. Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем натяжение ремня. Чрезмерное натяжение ремня вызывает повышенные нагрузки на подшипники генератора и насоса нива 2121. Оригинальный ремень генератора на ВАЗ 2121 может прослужить водителю порядка 100 тысяч километров пробега по отечественным дорогам, такие сообщения поступали от многих владельцев народного любимца.

Данная инструкция подойдет как новичкам, так и опытным водителям автомобиля ВАЗ 2121. Замена ремня генератора на Ниве 1. На изображении показано как правильно ослабить гайку натяжителя ремня генератора. 2. Когда гайка немного ослаблена, нужно отодвинуть генератор автомобиля в сторону, чтобы иметь хороший доступ к ремню. Стрелка, в какую сторону нужно подвинуть генератор, указана на фотографии. 3. Снимаем ремень со шкива помпы, более подробней смотрите на изображение. 4. Ремень генератора полностью снят, теперь можно приступать к установке нового. Стоимость нового ремня около 100 рублей. Производим установку в обратной последовательности, так же не забудьте про нятяжение ремня генератора, про данную операцию можно посмотреть видео выше.

Замена ремня генератора НИВА. Ремень генератора через 25км. на НИВЕ 21214

Ремень генератора на НИВЕ ВАЗ 21214 с гидроусилителем руля меняется после снятия ремня с гидроусилителя….

Принудительное охлаждение двигателя

Некоторые автовладельцы считают, что постоянный принудительный обдув двигателя ВАЗ 21214 механическим вентилятором лучше справляется с охлаждением, чем электронная система с датчиком температуры. Для этого на помпу устанавливается крыльчатка с шестью лопастями, как на старых моделях ВАЗ.

Принудительное охлаждение обеспечивает механический вентилятор, прикреплённый к помпе

Монтаж механического вентилятора производится следующим образом.

Отсоедините разъём питания электровентилятора. Ключом на 10 открутите болты и снимите вентилятор с радиатора вместе с диффузором.
Снимите ремень привода генератора и шкив помпы.
Три коротких болта крепления шкива замените на длинные, накрутив проставочные гайки. Этими болтами закрепите крыльчатку вместе со шкивом на валу помпы.

Крыльчатка крепится длинными болтами через проставки в виде гаек или пластин

Подкладочные гайки ставятся для того, чтобы лопасти нового вентилятора не касались шкива ГУР на коленчатом валу. Если толщины гаек недостаточно, можно подложить металлическую пластину или обработать каждую лопасть напильником.

Если лопасти задевают шкив, их необходимо подрезать

Вентилятор на помпе — не самое лучшее решение, хотя в определённых условиях эксплуатации может оказаться полезным. Причина — нагрузка на подшипники насоса, ведущая к ускоренному износу. В обычном режиме агрегат служит 40—60 тыс. км, а с крыльчаткой данный пробег может существенно сократиться.

Самостоятельная замена помпы на внедорожнике ВАЗ 2121 «Нива» не представляет большой сложности. Так как с неисправной системой охлаждения ездить недопустимо, насос следует менять на ранней стадии износа. Для полноприводного автомобиля это особенно актуально — даже мелкая неполадка может вызвать быстрый рост температуры двигателя.

Какие помпы устанавливаются на карбюраторные и инжекторные «нивы»

Хотя старые добрые «Нивы» во многом сходны с новыми инжекторными автомобилями, но отличия есть, в том числе и в водяных насосах. Деталь выпускается для разных модификаций рассматриваемого авто. Например, насос 21230–1307011–82 может быть установлен на все «Нивы», но в некоторых случаях может использоваться запчасть на 2107, которая отличается крыльчаткой большей ширины.

Покупая помпу нужно быть внимательным и следить, чтобы корпус подошёл к крыльчатке. В противном случае возникнут сложности при монтаже. Чтобы избежать ошибок, можно приобрести насос в сборе, т. е. крышку и корпус.

Хоть классическая помпа и подходит на инжекторную «Ниву», деталь может попросту не справиться с высокой температурой и её замена потребуется раньше. Существуют следующие разновидности детали:

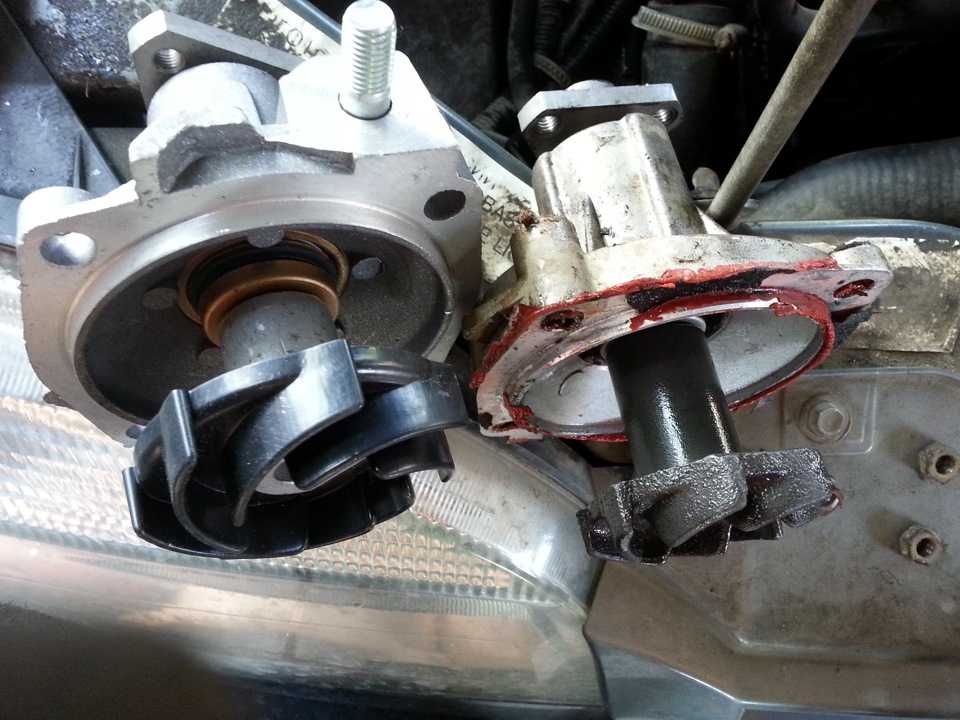

стандартный насос с крыльчаткой из пластика, у которой лопасти расположены ниже и имеют удлинённую форму;
помпа нового образца, оснащённая также пластиковой крыльчаткой с более длинными лопастями;
водяной насос HEPU, который имеет чугунную крыльчатку.

Наиболее надёжным считается последний вариант, поскольку крыльчатка, изготовленная из пластика, попросту оплавляется и деформируется при высоких температурных показателях, в результате чего элемент может сорваться с оси, а насос заклинит. Плюсом запчастей с пластиковой крыльчаткой является приемлемая цена и доступность в продаже.

Помпа HEPU считается наиболее надежным вариантом для автомобилей «Нива», поскольку крыльчатка выполнена из чугуна

Диагностика неисправностей

Основная причина выхода из строя водяного насоса — сильный износ подшипников. Протечка сальника также является следствием изношенных подшипников. Случаи, когда сальник начинал пропускать ОЖ сам по себе, большая редкость.

Признаки этих неисправностей следующие.

В районе ремённого привода слышится подозрительный шум, интенсивность которого зависит от степени износа подшипников. На ранних стадиях он проявляется в виде гула, а затем переходит в стук и скрежет. Подобные звуки может издавать и вал генератора — поэтому в этом случае требуется дополнительная проверка.
На валу водяного насоса возникает люфт. Определить его можно, покачав вал рукой.

Люфт вала ощущается при качании шкива рукой

При сильном износе подшипников вал может разломиться на две части

Диагностировать неисправность водяного насоса довольно просто. Необходимо открыть капот и осмотреть пространство около шкива. Если обнаружатся следы жидкости, нужно убедиться, что это антифриз, а не масло. Затем с целью обнаружения люфта следует покачать шкив помпы рукой. При этом следует учитывать, что люфт может возникнуть и без утечки ОЖ через сальник. С небольшим (1–2 мм) люфтом можно проехать от 1 до 3 тыс. км. После этого необходим ремонт или замена помпы.

Крыльчатка разбила стенку корпуса, и антифриз вытек наружу

Как поставить вентилятор на помпу ВАЗ 21214

Некоторые владельцы ВАЗ 21214 сталкиваются с ситуацией, когда штатные электрические вентиляторы системы охлаждения радиатора не справляются со своей задачей. Обычно проблема проявляется в летний период в городских пробках. В этом случае приходится задумываться об установке вентилятора на помпу, как на ВАЗ 2121, но при этом просто взять и поставить не получится. Дело в том, что пропеллер задевает шкив гидроусилителя руля. Проблема решается путём установки проставки в виде шайб между вентилятором и шкивом помпы.

Чтобы лопасти вентилятора не цеплялись за гидроусилитель, их можно немного сточить либо установить проставки в виде шайб

Некоторые автомобилисты прибегают к более кардинальным мерам, стачивая край лопасти пропеллера на 2–3 мм при помощи напильника.

Для установки вентилятора на помпу Ваз 21214 необходимо немного сточить лопасти, чтобы они не цеплялись за гидроусилитель

В результате описанных доработок двигатель прогревается практически так же, как и с электрическими вентиляторами, но при достижении температуры в +80˚С, дальше она поднимается очень медленно.

После некоторых доработок вентилятор принудительного охлаждения радиатора занимает свое место и его работа не вызывает нареканий

Произвести замену водяного насоса сможет даже начинающий автолюбитель. Главное, не торопиться и выполнить процесс в описанной последовательности, не забывая заменить прокладку и залить по окончании работ охлаждающую жидкость до требуемого уровня.

Вениамин

ВАЗ 2121 – довольно интересная машина, которая может преподнести Вам сюрприз прямо в дороге. Совсем недавно я столкнулся с такой поломкой, как неисправность помпы, которая спровоцировала мне перегрев мотора. Стоит отметить, что если помпа не циркулирует тосол или антифриз по системе, двигатель сильно перегревается и может дойти до самых серьезных последствий, а это дорогостоящий ремонт двигателя. Затягивать с заменой помпы на Ниве не рекомендую, поэтому сегодня я публикую подробную инструкцию на данную тему.

Если у Вас есть время и желание, выполнить замену помпы на ВАЗ 2121 своими руками можно в короткие сроки.

Видео. Неисправная помпа на Ниве(нужна срочная замена помпы на ваз 2121)

Для этого нам потребуются такие инструменты:

1. Крестовая отвертка.2. Рукоятка-трещотка.3. Удлинитель.4. Вороток.5. Головка ключа на 10 и 13.

Напомним, что в предыдущей статье мы рассказывали как установить сигнализацию на приору своими руками. Сейчас пошли такие времена, что на охранной системе автомобиля просто нельзя экономить, поэтому мы рассмотрели возможный способ установки сигнализации на автомобиль.

Замена помпы на Ниве своими руками

Чтобы выполнить замену помпы, нам требуется слить тосол или антифриз из системы охлаждения автомобиля. Откручиваем пробку радиатора охлаждения, затем пробку в блоке цилиндров и сливаем охлаждающую жидкость в подходящую посуду. Для снятия водяного насоса нужно будет немного ослабить ремень генератора, чтобы аккуратно достать деталь.

Откручиваем гайки, на которых держится крепление трубки подвода охлаждающей жидкости к водяному насосу, их всего 2-е штуки, смотрите на изображении подробней.

Чтобы не сломать трубку, аккуратно отводим её назад. Стоит немного добавить усилий и Вам придется выполнять замену и этой трубки.

Затем нужно открутить болт, который держит крепление помпы сверху.

И еще два болтика снизу, смотрите фото.

Теперь нужно взять крестовую отвертку и ослабить крепление хомутов патрубка, который держит курс от термостата до водяного насоса. Вытягиваем шланг, затем снимаем весь корпус помпы, так как больше креплений нет.

Стоит отметить, что не всегда нужно производить снятие помпы на ВАЗ 2121 вместе с корпусом, а достаточно только снять нужную деталь. Но так даже проще, нужно взять ключ на 13 и открутить пару гаек легким движением руки. Стоимость нового водяного насоса была около 1500 рублей, но с грядущим кризисом уже не знаешь, какова цена будет завтра.

Установка новой помпы на Ниве происходит в обратно последовательности, не забывайте залить достаточно тосола или антифриза в систему охлаждения автомобиля.

Как проверить помпу на предмет исправности?

Чтобы понять, действительно ли поломка относится к водяному насосу, проведем следующие действия:

Проверка шкива на наличие люфта. Достаточно покачать его из стороны в сторону: сильное отклонение свидетельствует о наличии проблем с помпой.
Осмотр дренажного отверстия. Если мы посмотрим на срез, при поломке насоса увидим капли тосола по краям или сильную протечку. Такой симптом чаще говорит о повреждении корпуса помпы.
Проверка состояния натяжных роликов в системе ГРМ. При наличии затруднения движения подшипников можно говорить о неисправности насоса.
Если пострадала дополнительная помпа Нивы, сигналом неисправности могут выступать проблемы с электроприводом элемента.

Как поменять своими руками?

Если вы решили выполнить работу своими руками, вам понадобится новая помпа на «Ниву» и стандартный набор инструментов.

Необходимые материалы и инструменты

«Нива Шевроле» проста в обслуживании, поэтому замена помпы своими руками не займет много времени. Вам понадобится:

новая помпа с прокладкой;
антифриз для доливки;
отвертка для снятия хомутов с патрубков системы охлаждения;
нож для очистки корпуса насоса;
накидные или торцовые ключи на 13 или 17;
емкость для слива антифриза.

Необходимо установить машину на ровную площадку, заглушить мотор и включить ручной тормоз.

Важно: нельзя менять помпу на «Шниве», если двигатель прогрет до рабочей температуры — вы можете получить ожоги. Чтобы ускорить охлаждение и раньше приступить к ремонту, следует открыть капот

Ход работ

Прежде чем приступать к замене водяного насоса на «Ниве» с кондиционером, необходимо слить излишек охлаждающей жидкости. Если же она уже вытекла (что обычно и происходит при поломке насоса), можно сразу приступать к работе.

Последовательность действий следующая:

1. Снять гофру воздушного фильтра;

5. Ослабить ремень электрогенератора, нужно ослабить 3 болта

11. Нанести тонкий слой герметика на блок и новую помпу;

Далее все операции выполняются в обратном порядке:

13. Вставить водяной насос на посадочное место; 14. Затянуть шпильку и гайки крепления; 15. Установить шкив; 16. Натянуть ремень привода генератора; 17. Нанести герметик на термостат и выход из насоса; 18. Надеть патрубки и затянуть хомуты; 19. Закрепить гофру воздухопровода; 20. Долить антифриз.

Замена помпы Шевроле Нива

Новый гидравлический насос следует устанавливать только с новой прокладкой.

На поверхность блока цилиндров (на стыковочную плоскость) наносится тонкий слой герметика. Затяжка гаек производится к последовательности «крест накрест». Затем устанавливается шкив и надевается ремень.

Рекомендовано ремень после каждого снятия менять, но если его ресурс позволяет, то можно устанавливать старый. Внимательно следите, чтобы каждый ручеек ремня попал в свою дорожку. При установке нового ремня могут возникнуть трудности, так как он еще не растянут. Для удобства следует надевать ремень на шкив генератора в последнюю очередь.

Регулировочным болтом натяжителя добываются такой степени натяжки ремня, чтобы он на максимальном свободном участке (от помпы до генератора) имел прогиб 1,5 см. Для более точного измерения потребуется динамометр. Далее ставится на место термостат, и подсоединяются патрубки. Жидкость заливается через расширительный бачок. Борьбу с воздушными пробками в системе каждый владелец ведет по-своему. Одни заливают жидкость до полного уровня, помня при этом, что в большом круге жидкости нет. Затем заводят двигатель и, дождавшись, когда термостат откроется, доливают необходимо количество ОЖ. Но рекомендуется снимать патрубок с дроссельного узла. Так как это верхняя точка системы, то воздух будет вытесняться именно в него.

Помпа Шевроле Нива считается расходным материалом и имеет свой ресурс

Он зависит от производителя, но уже после 15-20 тысяч километров следует обращать на состояние насоса внимание, чтобы не столкнуться с такой поломкой в пути. В остальном, замена не несет каких-либо сложностей

Необходимо заметить, что ни подъемника, ни смотровой ямы, ни специнструментов не требуется.

http://carnovato.ru/zamena-pompyi-niva-shevrole/http://chnivaremont.ru/dvigatel/zamena-pompy-nivy-chevrole.htmlhttp://nivaexpert.ru/dvigatel/zamena-pompy-niva-shevrole/http://life-with-cars.ru/remont-v-garazhe/dvigatel/zamena-pompy-niva-shevrole-poshagovaya-instruktsiya-foto-i-video/http://chevniva.ru/zamena-pompy-shevrole-niva/

Признаки неисправности

Главное в работе системы охлаждения мотора — это её герметичность. Если система разгерметизировалась, то даже работоспособная помпа не сможет справиться с необходимостью циркуляции антифриза. Однако определить неисправность можно и без специальных приборов или исследований. Водителю достаточно внимательно следить за качеством работы двигателя и показаниями приборов на панели в салоне.

Посторонние шумы

В состав помпы входят две изнашивающиеся детали, от которых почти полностью и зависит её ресурс. Это сальник и подшипник. Износ сальника никак не проявляется на слух, зато подшипник при наличии выработки бесшумно работать не сможет. Звук может быть разным, это визг, гудение и постукивание, а иногда с хрустом. Поскольку вывести помпу из вращения затруднительно, то надо исключить все прочие подшипники со стороны ремней привода агрегатов, убедившись в их исправности, оставив под подозрением помпу.

После чего изучить её состояние более детально. Вращение ротора насоса должно быть абсолютно плавным, без малейших признаков переката шариков подшипника или люфтов. А лучше сразу её поменять, особенно если узел уже много поработал. Замаскировать шум насоса могут натяжные и обводящие ролики ременного привода. Их тоже надо проверить, что значительно проще, поскольку при снятии ремня их легче раскрутить от руки и понять наличие износа.

Свист

Первый признак, который свидетельствует о поломке водяной детальки — это характерный свист. Звук образуется потому, что в системе охлаждения резко понижается давление жидкости из-за отсутствия постоянной циркуляции. Свист издаёт выработанный подшипник. Чтобы убедиться, что свистит действительно помпа, а не генератор или ГРМ, нужно ослабить натяжку ремня и проверить люфт, то есть покачать за шкиф насоса. Если свистящие звуки не прекращаются, значит, он вот-вот выйдет из строя. Единственный вариант — сразу её заменить на новую.

Люфт шкива

Бывают случаи, когда износ качественного подшипника происходит равномерно и шум не возникает. Такой насос ещё бы поработал, но образовавшийся люфт не позволяет нормально трудиться сальнику.

Возникает опасность течи, которая неминуемо и проявится. Таким образом, радиальные или осевые зазоры в подшипниках, ощутимые при покачивании за шкив – сигнал к безотлагательной замене помпы в сборе. В ходе диагностике ремень надо снять, поскольку он очень плотно прижимает подшипник и маскирует имеющийся люфт.

Появление течи

Потерявший герметичность сальник никак не сможет удержать напор антифриза. Система охлаждения работает под избыточным давлением, что при нормальном сальнике играет положительную роль, поджимая его рабочие кромки. После критического износа поджимать там уже нечего, и антифриз под давлением начинает выходить наружу. Это заметно визуально.

Затрудняет диагностику быстрое высыхание антифриза на горячем моторе. Но следы в виде характерного налёта остаются, в том числе и на приводном ремне. Когда течь значительна, то это уже трудно не заметить, уровень жидкости падает, ремень постоянно мокрый и не успевает высыхать, антифриз разбрасывается вращающимися деталями и даже стекает с нижней части кожуха. Дальше ездить нельзя, нужна немедленная замена. Иначе возможен износ и обрыв ремня с последующим серьёзным ремонтом двигателя.

Повышение температуры двигателя

Самый опасный симптом неисправности помпы. Он может означать, как уже описанные причины дефекта, так и относительно редко встречающийся третий – проблемы с крыльчаткой насоса. Непосредственно за перемешивание жидкости и создание её напора отвечает ряд изогнутых лопастей на валу ротора, образующих крыльчатку. Раньше она изготавливалась литьём из чугуна, поэтому её поломки были исключены. Разве что встречались редкие случаи смещения отливки с вала из-за нарушения технологии прессовой посадки её с нужным натягом.

Сейчас для изготовления крыльчаток применяется в основном пластмасса переменного качества.

В условиях быстрого вращения в горячем антифризе на больших скоростях, порождающих кавитацию, лопасти могут начать разрушаться «облысевшая» крыльчатка ничего перемешивать уже не сможет, циркуляция жидкости нарушается, и температура двигателя начинает быстро возрастать. При этом радиатор будет относительно холодным, жидкость из него просто не попадёт к блоку и головке. Очень опасный режим, двигатель надо немедленно выключить и заняться поиском проблемы.

Те же симптомы могут образоваться и при неповреждённой крыльчатке, но для этого потребуется значительная утечка жидкости, образование воздушных пробок и полное пропадание уровня в расширительном бачке. Это достаточно легко заметить при проверке.

Когда и как нужно менять помпу на ВАЗ 2121 «Нива»

Для циркуляции жидкости в системе охлаждения используется помпа. Несмотря на высокую надёжность узла, деталь может выйти из строя. Водяной насос ремонту не подлежит и меняется в сборе. Для этого необязательно быть автомехаником и иметь большой набор инструментов.

Для чего нужна помпа в автомобиле

Система охлаждения любой машины состоит из ряда элементов и охлаждающей жидкости. Одной из основных деталей является водяной насос, называемый помпой. Элемент предназначен для циркуляции жидкости по системе, в результате чего отводится тепло от головки блока цилиндров и самого блока цилиндров. Больше никаких функций на помпу не возлагается, но от неё напрямую зависит работоспособность мотора. В случае выхода из строя водяного насоса будет наблюдаться быстрый перегрев силового агрегата.

Наиболее распространены помпы центробежного типа, что обусловлено конструктивными особенностями. В движение деталь приводится от коленчатого вала двигателя посредством ремня. По системе охлаждения жидкость циркулирует за счёт крыльчатки, которая располагается в крышке насоса.

Основная часть помпы расположена с внешней стороны двигателя, а крыльчатка находится внутри системы. Работа насоса довольно проста: с помощью ремня деталь от коленвала получает вращение, приводя в движение зубчатое колесо либо шкив, жёстко закреплённый на оси. С противоположной стороны оси устанавливается крыльчатка, которая тоже начинает вращаться. Она находится в постоянном контакте с охлаждающей жидкостью. При работающем двигателе создаётся центробежная сила, которая заставляет двигаться жидкость по системе.

Помпа для автомобиля необходима для циркуляции охлаждающей жидкости по системе охлаждения мотора и предотвращения его быстрого перегрева

Когда необходима замена помпы

Несмотря на простоту конструкции водяного насоса и высокую надёжность, узел находится постоянно в работе и с ним могут возникнуть неисправности, о которых лучше знать заранее. Слабыми местами в рассматриваемом элементе являются сальник и подшипник. При износе подшипника появляется люфт, шум, что выводит сальник из строя.

Существует ряд признаков, которые свидетельствуют об износе помпы и необходимости её замены:

охлаждающая жидкость подтекает в области водяного насоса;
при работе силового агрегата появляется посторонний шум;
при работающем моторе визуально наблюдается люфт.

Замена водяной помпы «Шевроле Нивы»

Перед началом ремонтных работ важно провести скрупулёзный анализ причин поломки

Диагностика неисправностей помпы

К сожалению, ресурс водяного насоса у «Шевроле Нивы» меньше, чем у остальных машин. Нередки случаи, когда признаки поломки проявляются уже при пробеге 10 тыс. км. Но как правило, помпа не выходит из строя внезапно. Это даёт автовладельцу время для устранения проблемы.

Признаки неисправности:

уменьшение уровня охлаждающей жидкости в расширительном бачке;
посторонние шумы в подкапотном пространстве;
течь охлаждающей жидкости под двигателем;
перегрев двигателя;
возникает ситуация с горячим верхним патрубком, и холодным нижним;
запах охлаждающей жидкости;
люфт шкива помпы.

При диагностике помпы важно правильно локализовать проблемное место, чтобы не пойти по ложному пути. Например, течь антифриза возможна из треснувших патрубков или термостата

По этой же причине появляется характерный запах.

Местоположение помпы

В связи с неоднозначностью признаков неисправности помпы, окончательный вывод о её ремонтопригодности возможен только после тщательного визуального осмотра устройства. Насос установлен с правой стороны двигателя, он крепится непосредственно к блоку цилиндров в нижней части. К сожалению, визуальный осмотр сверху затруднён из-за нагромождения патрубков охлаждения и термостата, расположенного над помпой. Поэтому для облегчения доступа к насосу придётся эти элементы демонтировать.

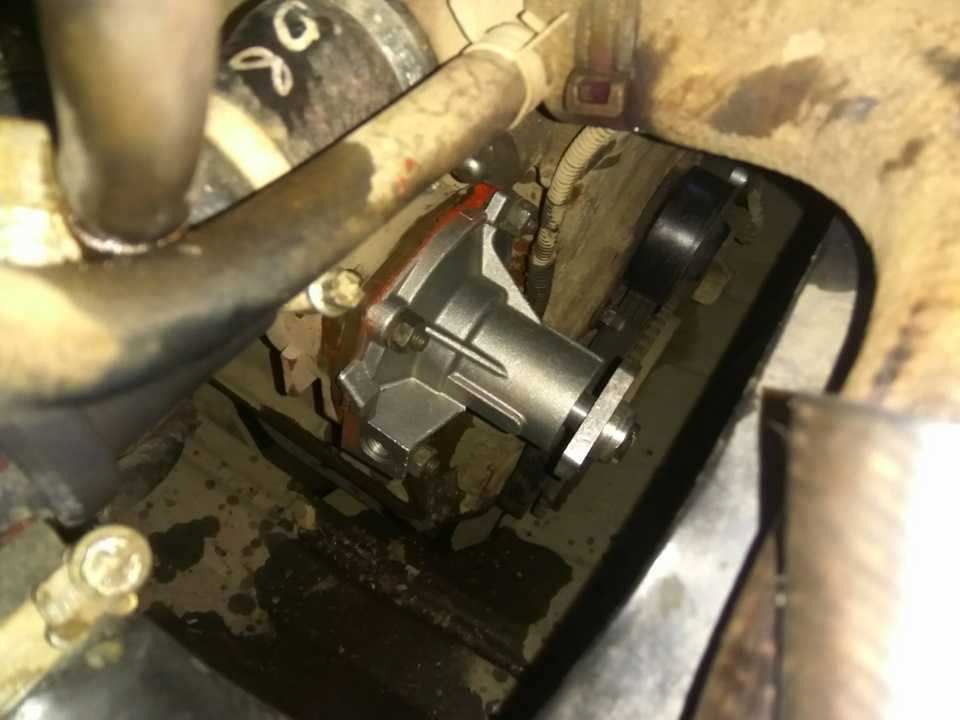

Для наглядности приведено фото с уже установленной новой помпой

Подготовка инструментов

Для работы по замене помпы понадобятся следующие инструменты и материалы:

антифриз;
герметик;
накидной ключ на «13»;
торцевой ключ на «13»;
крестовидная отвёртка.

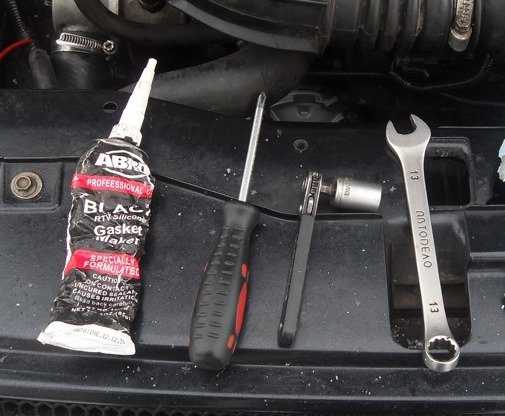

Для работы понадобятся два вида ключей на «13» и крестовидная отвертка

Выбор новой помпы

Ассортимент имеющихся в продаже помп очень широк. Среди известных производителей помп — Hepu (Германия), NK (Голландия), Airtex (Испания), Graf (Италия), SKF (Германия — Испания). В ряду производителей стоит выделить Hepu и Graf. В помпах этих марок используются большие крыльчатки, изготовленные из чугуна. Такие крыльчатки работают гораздо дольше стальных и пластиковых. Достойно себя зарекомендовала помпа ТЗА 2123 для «Шевроле Нивы», с усиленными подшипниками и сальником. Это марка — лидер в бюджетном сегменте. По сути, это та же помпа, что и на ВАЗовской «Копейке». К сожалению, на рынке встречается много подделок этого насоса.

Замена помпы своими руками

Обычно на демонтаж старой и установку новой помпы уходит примерно два часа. Рабочее место не требует подъёмника или ямы. Все операции выполняются сверху в такой последовательности:

Снять левый рукав подвода воздуха к воздушному фильтру.

Хомут крепления патрубка ослабляется крестовой отвёрткой
Отсоединить проставку воздуховода от кронштейна на блоке цилиндров.

Болт крепления проставки откручивается ключом на «10»

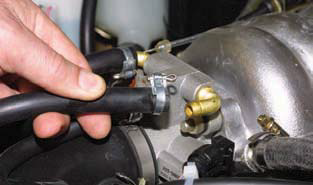

Отсоединить правый рукав патрубка дроссельного узла.

Откручивается винт хомута
Снять воздуховод в сборе с проставкой.

Снятый воздуховод облегчает доступ к рабочей зоне
Ослабить хомуты патрубков термостата и снять термостат.

После ослабления хомута патрубка помпы термостат легко вынимается
Ослабить натяжение ролика привода вспомогательных агрегатов.

Натяжение ролика ремня генератора производится ключом на «13»
Снять ремень с натяжного ролика.

Ремень снимается после того как ослабнет натяжение ролика
Ключом на «13» открутить 3 болта крепления и снять шкив помпы.

При помощи отвертки шкив блокируется от проворачивания
Отвернуть гайки крепления крышки насоса.

Гайки отворачиваются ключом на «13»
Снять помпу вместе с крыльчаткой.

Снимается крышка насоса в сборе с крыльчаткой
Удалить прокладку корпуса насоса.

Износ этой прокладки вызывает течь охлаждающей жидкости
Произвести установку новой помпы в обратном порядке. Стык корпуса насоса и крышки обработать герметиком.

При замене помпы на автомобилях, оснащённых кондиционером, возникают дополнительные трудности. Это связано с тем, что кронштейн компрессора крепится на шпильке помпы. Это препятствует снятию насоса. Большинство в этом случае идут по длинному пути и снимают компрессор. Но гораздо проще выкрутить шпильку при помощи контргайки. А при сборке заменить её на подходящий болт.

Конструкция помпы Ваз 2113 Ваз 2114

На ВАЗ 2113 и 2114, как и на многих других отечественных легковых автомобилях, помпа имеет практически одинаковую конструкцию. Узел состоит из корпуса с расположенным внутри центральным валом, на котором закреплена крыльчатка. Вал зафиксирован от осевого смещения при помощи подшипника, а герметичность конструкции обеспечивается сальником, предотвращающим вытекание ОЖ.

В крышке насоса есть отверстие, через которое вал выходит наружу, где на него крепится ступица шкива, а затем и сам шкив. На последний надевается ремень, который на «семёрке» вращает генератор и помпу от коленчатого вала. На современных автомобилях помпа вращается посредством ремня ГРМ.

Слив антифриза

Слив охлаждающей жидкости производится в следующем порядке.

Поместите ёмкость под автомобиль напротив сливной пробки в виде болта, расположенного с левой стороны блока цилиндров рядом с датчиком давления масла.
Для слива тосола из блока цилиндров выкручивается болт-пробка
Поместите один конец шланга в таз или канистру с отрезанной боковиной, а другой поднесите к сливному отверстию. Выкрутите пробку ключом на 13 и сразу приставьте к отверстию второй конец шланга.
ОЖ начнёт медленно вытекать. Откройте верхнюю крышку на левой стороне радиатора, и антифриз потечёт интенсивнее. Как только ОЖ начнёт растекаться по стенке блока цилиндров, заверните болт-пробку и затяните ключом на 13.
Открывается крышка на левой верхней части радиатора, и антифриз потечёт быстрее

Чтобы вытащить помпу, не следует опорожнять всю систему — сливать тосол из блока, расширительного бачка и радиатора, разве что вы планируете заменить жидкость на новую

Важно понизить её уровень в водяной рубашке мотора ниже той высоты, где расположен насос

Процесс замены помпы (водяного насоса)

Общий вид водяного насоса производства АвтоВАЗ

Итак, прежде чем приступить непосредственно к замене помпы на 16-клапанном ВАЗ 2112 необходимо собрать некоторый инструментарий. Из инструментов понадобится: ключ на 10 и 17, плоская отвертка, зажимной механизм ГРМ, молоток, ветошь, охлаждающая жидкость 2 литра, емкость для слива ОЖ с системы.

Теперь, когда все имеется, можно приступить непосредственно к процессу. Рассмотрим, подробную инструкцию по замене водяного насоса:

Лучше всего, когда имеется яма или подъемник, что упростит процедуру, но за неимением будем менять непосредственно в гараже.
Проводим демонтаж переднего правого колеса.

Для удобства замены снимаем переднее правое колесо с автомобиля

Откручиваем гайку шкива коленчатого вала, которые в последствии снимется

Фиксация распределительных валов от проворачивания, чтобы не нарушить фазы газораспределения

Открутив ролик ГРМ, ослабим ремень

Демонтируем шкив коленчатого вала

Общая схема разборки ГРМ

Откручиваем болты крепления и демонтируем насос

Причины замены

Теперь, рассмотрим причины возникновения неисправности, а также признаки, по которым можно понять, что узел не пригодный для использования.

Итак, признаки неисправности водяного насоса:

Шум подшипника или «цокот» в районе помпы.
Повышение температуры охлаждающей жидкости (может быть виновен не работающий ДТОЖ, диагностика и его замена).
Подтеки, которые выходят со стороны водяного насоса. Пробой прокладки или износ подшипника.

Теперь, рассмотрим причины выхода из строя помпы:

Износ подшипника или вала водяного насоса , что приводит к плохой циркуляции жидкости или подтекам.
Пробой прокладки вследствие износа.
Износ вала также может стать причиной того, что он будет проворачивать и соответственно не будет достаточной циркуляции, что приведет к большому нагреву.
Износ шкива , что будет видно по износу ремня.

Причины и признаки названы, поэтому любой автомобилист сможет провести диагностику этой системы своими силами.

Выбор, цена и некоторые рекомендации

Итак, к выбору водяного насоса на ВАЗ 2112 стоит относить тщательно, поскольку от этого узла зависит нормальное функционирование системы охлаждения. Так, если вовремя не провести замену помпы, то можно не только закипеть в пути, но и остаться без циркуляции, но еще и получить прогиб и деформацию головки блока цилиндров .

Современный рынок запасных частей имеет достаточно большое количество подделок, особенно это касается запасных частей ходовой и элементов системы охлаждения. Так, при выборе помпы необходимо посмотреть наличие соответствующих документов, голограмм и сертификатов.

Оригинал

2112-1307010 – это оригинальный каталожный номер водяного насоса производства АвтоВАЗ. Эта деталь непосредственно создана для этого автомобиля с 16-клапанным механизмом. Стоимость детали составляет 1500 руб .

Аналоги

Теперь, рассмотрим, аналоги оригинальной детали, которой рекомендовано устанавливать на ВАЗ 2112. Все они получили высшие отзывы потребителей, имеют соответствующие сертификаты, а также идеально становятся по посадочным креплениям.

Наименование производителя	Каталожный номер	Цена в рублях
Weber	WP 2110	1000
Master-sport	622-N-PR-PCS-MS	1100
Fenox	HB1003L1	1200
Dolz	L-125	1300
SCT	SQ 006	1350
Finwhale	WP110	1400
Magneti marelli	WPQ 0580	1500
Starline	VP LA103	1500
Pilenga	WP-P 2112	1600
Coram	WP2112	1700
Kroner	K202012	2000
Ruville	67212	2200
Bugatti	PA 6402	3000

Водяной насос производства Фенокс

Тюнинг

Для повышения производительности двигателя и увеличению ресурса можно устанавливать тюнинговые запасные части. Как показывает практика и опыт, модернизированные запасные части имеют больший ресурс, чем стандартные.

Конечно, стоимость их составляет около 3000 рублей, что в два раза дороже стандартной детали, но при этом они имеют меньший шкив, что позволяет двигателю проводить циркуляцию жидкости быстрее. Это, в свою очередь способствует более качественному охлаждению системы.

Тюнинг версия помпы производства Лузар

Двигатель любого автомобиля, никогда не сможет стабильно работать без оптимального функционирования системы охлаждения. Циркуляцию охлаждающей жидкости внутри двигателя обеспечивает специальный насос или (помпа – прим.), которая расположена в узле привода газораспределительного механизма (ГРМ). Случается, так, что элемент выходит из строя и ему требуется замена. В этой статье мы подробно расскажем об этом.

На видео показан процесс замены помпы на ВАЗ-2112, обычно помпу пеняют вместе с ремнём ГРМ при плановых регламентных работах:
