Как сделать кенгурятник своими руками: рассматриваем этапы работы

Самостоятельное изготовление

Если в базовой комплектации на «Ниве» не предусмотрен кенгурятник, то его можно купить отдельно или же изготовить самостоятельно в зависимости от личных предпочтений. Для того чтобы мечта стала явью, необходимо пройти несколько этапов. Первый — проведение необходимых замеров, далее набросок на бумаге и изготовление чертежей. После того как было принято окончательное решение о том, какой все же должен быть защитный каркас, можно приступать к подготовке материалов и необходимых инструментов. И завершающий этап — непосредственно изготовление и последующая установка.

С чертежами все просто: если не получается начертить самостоятельно, можно найти уже готовый шаблон. После корректировки по собственным предпочтениям можно считать, что этот этап пройден.

Изготовление бампера

Из металла необходимо вырезать составные части силового обвеса. Для этого используют макет изделия. Далее процесс изготовления бампера заключается в соединении созданных компонентов. После сварки отдельных деталей, должна получиться цельная конструкция. Ее полируют при помощи болгарки. И если есть необходимость, окрашивают полученный элемент.

Помимо обвеса, из металла создают боковые накладки. Их вырезают с помощью болгарки, придают им нужную форму и соединяют с буфером.

В качестве основы каркаса выступает прямоугольная стальная труба. Компоненты обвеса крепятся между собой швеллером.

Созданный кузовной элемент испытывают на прочность, шлифуют швы и неровности, полируют и покрывают лаком. Только после этого, деталь можно устанавливать на автомобиль.

Стадии сборки

Примерка креплений

После закупки всех деталей можно начинать делать защиту переднего бампера. Сначала следует разметить трубы и уголки, чтобы затем правильно и ровно их обрезать болгаркой. Работая с этим электроинструментом, не забудьте о средствах защиты (перчатки, очки). Не забывайте, что конструкция должна получиться идеально симметричной, поэтому все нужно резать максимально аккуратно, а после этого сверьте все детали между собой.

Разложите детали на ровной поверхности так, как вы планируете их сваривать, и готовьтесь поработать сварочным аппаратом. Начинайте соединять конструкцию с изгибов – так вам будет удобнее их отшлифовать. При необходимости соединения перемычек Т-образной формы с основанием трубы зазор должен быть не больше миллиметра. Для достижения этого вам и пригодится торцеватель труб.

Соедините все элементы воедино, чтобы получилось одно изделие. Снова проверьте все на симметричность при помощи линейки или рулетки. Далее хорошенько отшлифуйте все соединительные швы и любые неровности.

Далее можно обезжиривать кенгурятник, покрывать выбранной краской и оставить для просыхания. Если вы используете трубы из полированной нержавейки, после сваривания частей нужно просто промыть изделие и высушить.

Чертежи и замеры

Создание чертежа будущего изделия — первый и наиболее важный этап. Он потребует от вас проявление фантазии и определённых конструкторских навыков, так что заранее убедитесь в собственных силах. Вам нужно измерить носовую часть автомобиля: длину и ширину бампера, который вы будете защищать. Также следует продумать все перемычки и их размеры. Основываясь на полученных данных, создайте проект кенгурятника.

Постройте похожую на эту схему, используя свои замеры

Если же вы не уверены, что справитесь с такой ответственной работой, обратитесь к более опытным коллегам. Проще всего найти информацию в интернете: в сети представлены чертежи едва ли не для каждой модели внедорожника. Но будьте внимательны, ведь ширина и высота автомобиля играют решающую роль, а значит, проект кенгурятника для Нивы нельзя использовать для автомобиля УАЗ Patriot, например.

В качестве материала для изготовления кенгурятника специалисты рекомендуют использовать трубки из нержавеющей стали. Их оптимальный диаметр 45–50 см. Для особо крупных автомобилей можно использовать трубки до 60 см в диаметре. Кроме того, вы можете комбинировать трубы разных размеров, используя более массивные для каркаса, а более узкие для перемычек.

В качестве материала используйте трубки из нержавеющей стали разного диаметра

Помимо самого материала, вам понадобится следующий набор инструментов:

• картон и клей для изготовления шаблона;
• болгарка для резки металла;
• сварочный аппарат (для нержавейки оптимально использование аргонно-дугового типа, однако он может вызвать трудности у новичков);
• трубогиб (можно заменить уголками для труб)
• уголки для труб на 90 и 45(в случае если нет возможности использовать трубогиб);
• торцеватель для стыковки труб;
• заглушки (по желанию);
• абразив для шлифовки стыков;
• мелкозернистая шлифовальная бумага;
• салфетка-антистатик;
• обезжиривающий состав;
• антикоррозийный грунт и краскопульт для него;
• краска в баллончике;
• пластинки с отверстиями под болты;
• болты для крепления конструкции;
• домкрат для установки кенгурятника.

Как ни крути, сварка — не самый лёгкий процесс. Он требует внимания и аккуратности

Отрезанный не в том месте металл будет сложно приклеить на место, поэтому все работы следует проводить с особой осторожностью. Чтобы минимизировать возможность ошибок, сделайте по чертежу шаблон из картона прежде, чем приступать к резке труб

Соберите его с помощью клея или обычного скотча, а затем примерьте на свой автомобиль.

Прежде чем приступать к резке металла, сделайте шаблон из картона и примерьте его на автомобиль

Если вас всё устраивает: размеры соответствуют габаритам машины, а общая конструкция выглядит симметрично и привлекательно, можно приступать к изготовлению кенгурятника из металла.

1. В соответствии с параметрами, указанными в чертеже, нанесите разметку на трубы и обозначьте места отрезов.
2. Отрежьте трубы по линиям.
3. Если у вас есть трубогиб, вы можете вырезать одну трубу для каркаса, а затем согнуть её под нужным углом с помощью этого устройства. Здесь следует быть особенно внимательным, ведь изгибы с обеих сторон должны быть абсолютно симметричными.
4. Если у вас нет опыта в изгибании труб, следует воспользоваться металлическими уголками. Работать с ними будет легче: к каждой из сторон уголка нужно приварить часть трубки.
5. Для того чтобы сделать Т-образные стыки и установить перемычки, лучше всего воспользоваться торцевателем. С его помощью можно отрезать участки труб.
6. Получившиеся перемычки также привариваются к каркасу.
7. Все швы следует обработать абразивом и отполировать. Так стыки станут совсем незаметными.
8. Установите заглушки на открытые концы труб.

Установка аксессуара

От правильной установки в дальнейшем зависит то, как долго кенгурятник сможет вам прослужить. Установка кенгурятника начинается с того что вы измеряете лонжероны на вашем автомобиле. Теперь к трубам защиты приварите крепления на этом расстоянии. Это могут быть пластины примерно по 10 мм с отверстиями М12 под болты.

Теперь вам потребуется помощник для того, чтобы окончательно установить кенгурятник. Приложите его к передней части вашего автомобиля. Крепления должны находиться по уровню лонжеронов.

Замерив по креплениям, отметьте и сделайте отверстия в них. После этого при помощи болтов закрепить кенгурятник к автомобилю. Но сильно затягивать смысла нет. В процессе удара конструкция должна немного согнуться, защищая раму и кузов авто. Также можно перейти и к монтажу задней защиты бампера.

Есть ли смысл ставить кенгурятник на Ниву? Кенгурятник — это металлический усиленный каркас, который крепится в передней части авто от капота и ниже. Основное его назначение — это защита автомобиля от механических повреждений. Но нужно помнить, что Нива — это внедорожник, который эксплуатируется в жестких условиях, в том числе по бездорожью и в поездках через кустарники. И кенгурятник в таких случаях довольно хорошо защищает фары и капот от повреждения.

Процесс изготовления изделия

Для изготовления изделия вы можете воспользоваться уже готовыми чертежами или создать свой собственный. Конструкция несложная, поэтому вы легко справитесь с этим заданием, если приложите немного усилий и стараний. Чтобы понять, как сделать кенгурятник своими руками, вы можете посмотреть на видео, предложенным ниже:

Для того, чтобы приступить к работе, вам понадобиться запастись такими предметами и инструментами:

Кенгурятник может защищать в разной степени. Вы можете изготовить изделие, которое будет защищать только верхний уровень автомобиля. Более сложные конструкции могут защитить полностью переднюю часть автомобиля. Для простой защиты вы можете использовать металлическую пластину с отверстиями по бокам. Такое приспособление будет защищать от грязи и мелких повреждений. Более сложная конструкция с труб поможет защитить мотор и радиатор.

Для основы лучше использовать трубы из нержавеющей стали, так вы сможете сэкономить деньги на краске. Покраску вам придется осуществлять очень часто, если вы прибегните к использованию черных металлов. Для создания хорошего кенгурятника отлично подойдут стальные перила, вы без проблем сможете придать им любую форму, если приложите немного усилий. Главное, сделать правильные и точные расчеты, создать разметку на материале. Не забудьте подготовить аргонно-дуговую сварку для изготовления изделия из нержавеющей стали, это приспособление идеально подходит для работы с высококачественными металлами.

Этапы работы

Для измерения параметров автомобиля используйте рулетку, так вы сможете быстро и точно зафиксировать все размеры для будущего изделия. Вам понадобиться измерить такие данные:

• высота;
• ширина.

Измерения начинайте от низа бампера, конечной точкой измерения должна стать верхняя часть капота. Полученные данные необходимо перенести на чертеж будущего кенгурятника. Далее необходимо рассчитать количество труб, которые будут использоваться для внутренних перемычек.

Важно!!!
Приобретайте трубы с небольшим запасом, чтобы избежать проблем в изготовлении

Для нарезания труб вы можете использовать болгарку или торцеватель. По расчетам и измерениям совершается нарезка труб, все детали кенгурятника должны состыковываться между собой с минимальным зазором, который должен составлять не менее, чем один миллиметр.

Обязательно перед сваркой проверьте симметричность всех элементов изделия, для этого используйте рулетку, внимательно обследуя все детали. После этого необходимо слегка прихватить все детали сваркой, после чего оценить результат. Если нет никаких погрешностей, можно переходить к окончательному свариванию.

Используйте болты для крепления кенгурятника к бамперу, постарайтесь задействовать в креплении разные участки изделия, чтобы монтаж получился надежным и долговечным. Чаще всего основу изделия крепят к поперечным балкам, таким образом, давление, которое оказывается на автомобиль, распределяется равномерно. Приобрести все необходимое для изготовления изделия для вас не составит труда, в специализированных магазинах вы найдете все материалы и инструменты, хотя у опытного автомобилиста наверняка найдутся все материалы в гараже.

Для некоторых моделей автомобилей использование кенгурятника жизненно необходимо. Если вы вынуждены ездить по непроходимым местам, в экстремальных условиях или сельской местности, тогда обязательно создайте для своего автомобиля дополнительную защиту.

Городские жители также любят использовать кенгурятник для автомобиля. На городских дорогах машина с таким приспособлением смотрится солидно и престижно. Запомните, что монтаж кунгурятника в салоне вам может обойтись очень дорого, а вот изготовив его самостоятельно, вы сможете сэкономить большую сумму денег. Если у вас нет необходимости в надежной защите радиатора и мотора авто, вы можете установить боковые кенгурятники, которые будут защищать машину от механических повреждений, боковая часть также часто подвергается опасности. Для габаритных автомобилей используется как боковая, так и передняя защита. Джипы с такими кенгурятниками смотрятся очень престижно и красиво.

Каждый автомобиль нуждается в защите, особенно если речь идет о внедорожниках, на которых можно ездить не только по городским дорогам, но и отправиться на охоту либо рыбалку, поэтому желание сделать кенгурин на УАЗ Патриот своими руками вполне естественно.

Кенгурятник — что это такое?

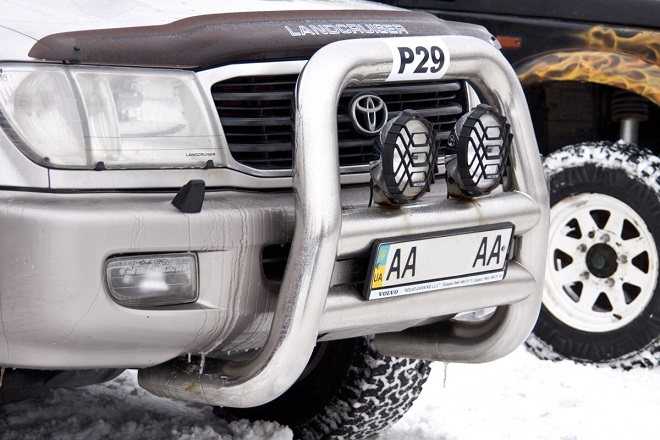

Кенгурятник (другое название — кенгурун) — конструкция из металлических трубок, которая чаще всего крепится к передней части автомобиля и защищает ее от механических повреждений в случае аварии.

Кенгурятник — это металлическая конструкция, защищающая переднюю часть автомобиля.

Слово «кенгурун» происходит от жаргонного словосочетания roo bar, которое можно перевести как «решетка кенгуру». Этот способ защиты впервые изобрели американские фермеры, которые использовали специальные деревянные конструкции для разгона скота, закрепленные на носах пикапов. Позже это нововведение переняли австралийцы, которые с помощью этого простого метода защитили свои машины от кенгуру, выскочивших на дорогу. Отсюда и название этого изобретения.

Функции устройства

Кенгуру-хранитель выполняет две основные функции:

• защитный;
• декоративный.

Его защитная функция заключается в уменьшении ущерба, нанесенного при столкновении. Прочная металлическая конструкция покрывает передний бампер, фары и решетку радиатора, чтобы обезопасить их при столкновении. Однако вес и размер крышек решетки позволяют устанавливать ее на тяжелую раму внедорожника, например, Nissan Patrol или Toyota Land Cruiser 200. В этом случае вы можете безопасно ездить по дороге, не опасаясь повредить переднюю часть автомобиль, так как фурнитура петель надежно защитит его.

Кенгуру можно садить только на внедорожники.

Однако очень часто водители устанавливают крышки решетки радиатора на автомобили, которые к этому не приспособлены. В этом случае эффективность защитной функции значительно падает. Законодательство Российской Федерации отрицательно относится к использованию бычьей свеклы в качестве декоративного элемента. Если у вас есть седан, хэтчбек, лифтбэк или даже купе, и у вас к носу прилипла решетка, будьте готовы к тому, что дорожные инспекторы будут часто останавливать вас и наказывать вас.

В легковой машине решетка смотрится забавно и привлечет внимание инспекторов

Преимущества и недостатки кенгурятников

Но о юридической стороне вопроса мы поговорим позже, а пока давайте разберемся, в чем плюсы и минусы такого типа крепежного устройства. Положительные стороны использования включают:

• При незначительной аварии фары и решетка могут остаться нетронутыми;
• При движении по бездорожью передняя часть автомобиля частично защищена от грязи и летящих камней;
• Возможна установка дополнительного светового оборудования, например, противотуманных фар;
• автомобиль приобретает более внушительный вид;
• общий уровень безопасности повышается.

На решетку можно установить дополнительные осветительные приборы.

С другой стороны, они тоже весьма значительны:

• в небольших автомобилях эффективность защиты очень низкая;
• Некачественные сети могут погнуться при ударе и нанести дополнительные повреждения;
• В случае серьезной аварии вся конструкция, включая крепеж, вырвется, поэтому потребуется капитальный ремонт;

• Если это не внедорожные транспортные средства. Технический регламент Таможенного союза (ТР ТС 018/2011) «О безопасности колесных транспортных средств». (в редакции от 11 июля 2016 г.)
• Следовательно, эти правила распространяются и на внедорожники.
• Следует отметить, что в этом документе проводится различие между несколькими типами защитных приложений:

• стандарт;
• сертифицированный;
• самодельный;
• металлические решетки с небольшим весом.

На что обратить внимание при выборе

Важно подойти к покупке с особым вниманием, ведь конструкция поможет не только защитить машину, но и в некоторых случаях спасти жизнь. При выборе следует обратить внимание на следующие факторы:

• Цена. Можно повестись на фальшивку, которая стоит 50-100 долларов. Но если логически подумать, и взвесить все факторы, лучше купить нормальный товар, и не экономить. Цена настоящего кенгурятника колеблется от 200 до 300 долларов, но вы точно будете знать, что не потратили деньги зря.
• Конструкцию лучше выбирать с нижней решёткой из труб, которая сможет защитить при ударе самые «нежные» части вашего автомобиля.
• Установка должна быть качественной и правильной, иначе смысла в покупке нет. Если вы не умеете устанавливать самостоятельно, тогда лучше обратиться к профессионалу в этой сфере.
• Не рекомендуется выбирать окрашенный вариант кенгурятника, ведь уже после первой зимы краска может банально посыпаться.
• Качество товара должно быть на уровне. Все швы должны быть сделаны ровно и аккуратно (это можно увидеть визуально). Трубы не должны быть в складках, или деформированы.
• Лучше всего брать кенгурятник из нержавеющей стали. Именно цены на него стартуют в среднем от 200 долларов за штуку.

Порядок изготовления

Чтобы процесс шел проще, а изделие получилось лучше, нужно придерживаться такой последовательности действий.

• Нарежьте трубу соразмерно с чертежом на нужное количество фрагментов. Не работайте болгаркой без защитных очков или маски.
• Выполните сгибы в нужных местах этих отрезков.
• Разложите получившиеся детали на ровной поверхности в соответствии с вашим замыслом. Варить будет проще, а швы получатся аккуратнее, если зазоры между деталями сделать меньше миллиметра.
• Соедините детали между собой несколькими прихватками сварки.
• Примерьте конструкцию на автомобиль.
• Если вы недовольны результатами примерки. Разрежьте прихватки между неверно сложенных деталей болгаркой, измените их взаиморасположение и скрепите сваркой вновь.
• Как только итоги примерки вас устроит, хорошенько проваривайте стыки.
• Дайте сварке остыть и обточите швы зачистным диском.
• Чтобы сгладить риски от зачистного диска, обработайте их шлифмашиной, установив на нее лепестковый диск.
• Прошлифуйте поверхность конструкции наждачной бумагой № 400.
• Смойте остатки абразива. Уберите воду чистой салфеткой или высушите поверхность сжатым воздухом.
• Протравите металл ортофосфорной кислотой или реактивом на ее основе.
• После высыхания обезжирьте поверхность и загрунтуйте ее.
• Когда грунт отвердеет, прошлифуйте его наждачкой № 800 с водой. Проследите, чтобы вся поверхность стала матовой.
• Ополосните кенгурятник. Продуйте его от воды.
• Обезжирьте после высыхания и покрывайте краской.
• Краска, предназначенная для покрытия лаком, сохнет очень быстро. Убедитесь, что все прокрашено и покрывайте лаком.
• После высыхания лака изделие можно устанавливать.

Установка кенгурятника

Некоторые мастера советуют для более ровной установки конструкции пользоваться уровнем. Кенгурятник не должен стоять горизонтально с точностью до градуса. Чтобы у человека, посмотревшего на плоды вашего труда, в голове не возникал вопрос «почему так неровно?» необязательно пользоваться какими-либо сложными приборами. Для этого достаточно выставить верхнюю трубу бугеля параллельно переднему торцу капота. Если вы не надеетесь, на свой глазомер воспользуйтесь обычной линейкой. Поскольку конструкция часто получается довольно увесистая, а крепить ее нужно снизу из ямы, устанавливать кенгурятник лучше вдвоем.

Передний силовой бампер на УАЗ 469

Для начала закупаем швеллер, перед потолще, зад можно чуть меньше. Так же нам понадобится уголок. Достаём из упаковки лебедку, подносим к раме, отмечаем сколько нужно распилить раму чтобы туда влезла лебёдка. Распилив пытаюсь засунуть не получается, приходиться отпиливать юбку телевизора. Далее измеряем рулеткой длину между рамой, и по нужным размерам отпиливаем 4 уголка. Всё это как следует привариваем. Сразу же режем дыру под губы лебедки. Вставляем лебёдку, размечаем крепления. Сверлом на 12 просверливаем в уголке 4 отверстия. Площадка под лебёдку почти готова!

Как сделать кенгурятник самостоятельно

Кенгурин являет собой непросто конструкцию, которая состоит из гнутых труб. Там все намного сложнее, чем кажется на первый взгляд. У фирм, которые занимаются производством и продажей, должны быть соответствующие сертификаты качества товара. Безопасней всего покупать кенгурин у проверенных известных компаний, но теоретически, реально сделать его самому. Если вы разбираетесь в данной сфере – можно соорудить свою конструкцию. Но если нет – лучше не рисковать здоровьем и безопасностью.

Чтобы сделать кенгурин, вам понадобятся:

• Трубы диаметра 40мм и 60мм.
• Услуги сварщика.
• Болгарка, с помощью которой можно будет порезать трубы.
• Аппарат для сварки.
• Инструмент для сгиба.
• Заглушки для труб.
• Болты разного диаметра.

1. Измерьте рулеткой высоту и ширину автомобиля, чтобы рассчитать точный размер кенгурятника. Правильно это делать от низа бампера, до верхнего капота. Перенесите данные на чертёж.
2. Рассчитайте количество труб, которые будете использовать для перемычек. Чтобы не было нюансов с конструкцией, трубы нужно брать с небольшим запасом.
3. Для нарезки вам понадобится болгарка. Будьте внимательны на этом этапе работы, ведь в конечном результате все трубы должны состыковываться с максимальным зазором в 1 миллиметр.
4. После нарезки всех деталей нужно их сварить между собой.
5. Для монтажа на автомобиль потребуются болты разного диаметра. Их можно купить в специализированных магазинах, или поискать в гараже.

Смотрите, как сделать кенгурятник на Ниву своими руками

Как видим, создать конструкцию самостоятельно не так уж и сложно. Это позволит сэкономить значительную сумму, и приобрести бесценный опыт в мастерстве.

Кенгурятник представляет собой конструкцию, выполненную из металлических труб, назначение которой заключается не только в том, чтобы автомобиль выглядел лучше, но и в его защите. Изначально такое приспособление устанавливалось в основном на внедорожники. Ведь при езде по пересеченной местности дополнительная защита явно не лишняя.

Сейчас кенгурятники могут устанавливать практически на любой тип автомобиля. Правда не на любую модель авто они предназначены производителем. А если заказывать их в специальных тюнинг ателье, то получится слишком дорого. По этому любителям будет полезно знать как сделать защитный пыльник переднего бампера так, чтобы автомобиль смотрелся хорошо и был достаточно надежным.

Кенгурятник на Ниву Шевроле

Нива шевроле admin

Теперь перейдём непосредственно к покупке.

Шевроле Нива GL установка кенгурятника

Из-за чего корректируется его поведение:

кенгурятника на Шевроле Ниву делает эту машину более пригодной для езды по внедорожью, при этом,…

А покатушки по лесу могут и не понадобиться, либо же просто-напросто нужно будет передвигаться с особой осторожностью. Намного проще до аварии установить сравнительно недорогой кенгурятник, чем тратиться на приобретение множества дорогостоящих деталей и запчастей

Первый — проведение необходимых замеров, далее набросок на бумаге и изготовление чертежей.

Выполнив разметку на уже заготовленных трубах, можно начинать придавать им будущую форму. Такая конструкция выдерживает серьезные удары и защищает картер двигателя.

Причиной подобного решения стала повышенная травмоопасность, а также аварийность на дорогах. В техническом регламенте разрешались защитные решетки на бамперы лишь при условии их сертификации, рекомендации в установке от завода — производителя автомобиля.

Данный документ является действующим и в настоящее время. Специалисты не советуют ставить кенгурятник на машину, непредназначенную для подобного тюнинга. Правила ПДД разрешают установку дополнительного обвеса на бампер лишь для автомашин, имеющих класс повышенной проходимости.

Для всех иных машин по ПДД запрещена установка кенгурятника.

Объясняется это тем, что производство деталей налажено в России. Желательно, чтобы она была изогнутой, а не сварной, состоящей из нескольких компонентов. Изогнутые модели более качественно защищают, а сварные сразу лопаются по швам при столкновении. Не нужно устанавливать слишком тяжелые комплектующие — созданная ими нагрузка будет перегружать автомобиль.

Тыловой кенгурятник играет очень важную роль, соизмеримую с важностью передней конструкции. Для того чтобы мечта стала явью, необходимо пройти несколько этапов

Для того чтобы мечта стала явью, необходимо пройти несколько этапов.

В чем главная задача кенгурятника?

Первый — проведение необходимых замеров, далее набросок на бумаге и изготовление чертежей. После того как было принято окончательное решение о том, какой все же должен быть защитный каркас, можно приступать к подготовке материалов и необходимых инструментов. И завершающий этап — непосредственно изготовление и последующая установка. С чертежами все просто: После корректировки по собственным предпочтениям можно считать, что этот этап пройден.
