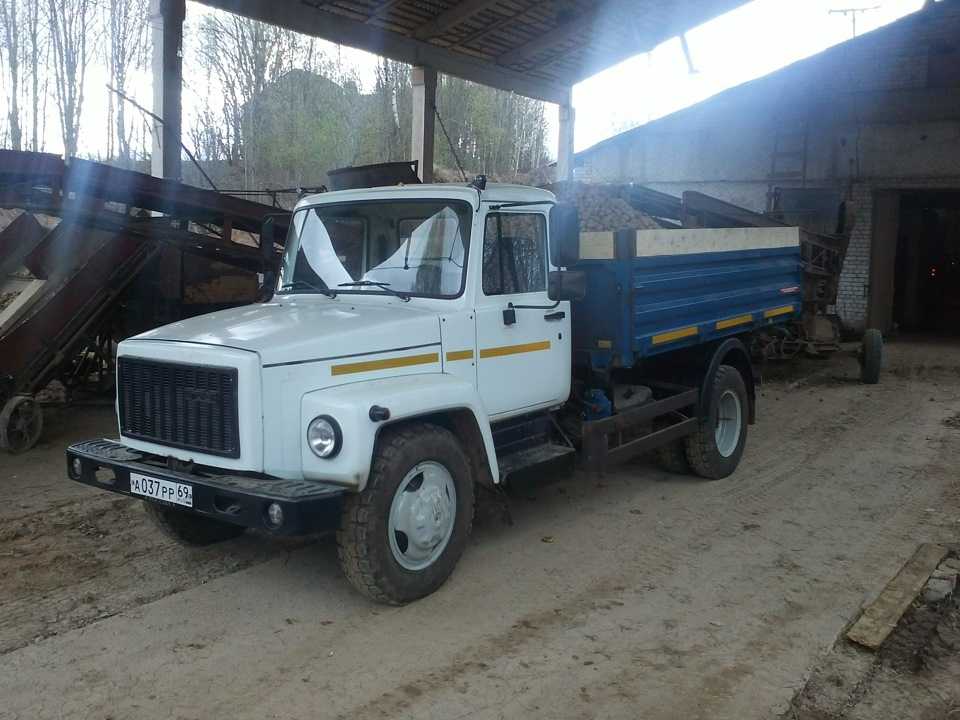

Самосвал газ-саз-3507/35071 на базе газ-3307/3309

Надрамное устройство

Надрамное устройство для монтажа самосвальной грузовой платформы выполнено в виде 3-х отдельных узлов: балок передней и задней, плюс надрамника.

Передняя балка – это полый брус, изготовленный из гнутого металлопрофиля. К верхней плоскости балки приварены два кронштейна для установки резиновых буферов, к нижней плоскости — кронштейны для её крепления к раме автомашины. На концах балки, при помощи боковых накладок, приварены оси опор передних опорных кронштейнов платформы, а также кронштейны крепления переднего бокового фонаря и боковой защиты.

Надрамник – это сварная рамная конструкция, которая закреплена болтами на раме автомашины. Состоит он из двух продольных балок, которые связаны поперечинами. К поперечинам приварены опора гидроцилиндра с опорной пятой. Сюда, с помощью четырёх болтов и крышки крепления, установлена нижняя шаровая опора гидравлического цилиндра. На левой продольной балке надрамника находится предохранительный упор – для фиксации поднятой назад платформы. Также на надрамнике имеются резиновые буферы.

Задняя балка также сделана из прямоугольного профиля. К верхней её плоскости приварены опорные кронштейны и опоры, с которыми взаимодействуют задние опорно-поворотные устройства платформы, а к боковым и нижней плоскостям – кронштейны 16 для крепления этой балки к раме автомобиля. К задней балке также приварены кронштейны для крепления задних фонарей, держателя номерного знака, заднего бокового габаритного фонаря и контурного огня.

Для смягчения динамических ударов и снижения шума (в частности, при движении самосвала с порожним кузовом) предусмотрены резиновые буферы. Четыре специальных фиксатора предназначены для фиксации грузовой платформы в транпортном её положении.

ГАЗ-САЗ-3507. Родословная. Часть 8 (ГАЗ-53-12) — DRIVE2

Текст мой, то бишь Сергей Леонтьев ( leontyevsa ), Николай Марков ( nikolay-markov )Фотографии и прочие картинки с моего архива, Николая Маркова и с миру по нитке.

Однако что-то отвлеклись от основной темы модернизации “пятьдесят третьего семейства” и ударились в параллельную ветвь развития Газовских автомобилей (ГАЗ-43-01).Вернемся к рассказу про самосвал ГАЗ-САЗ-3507 и его истоки.

Полный размер

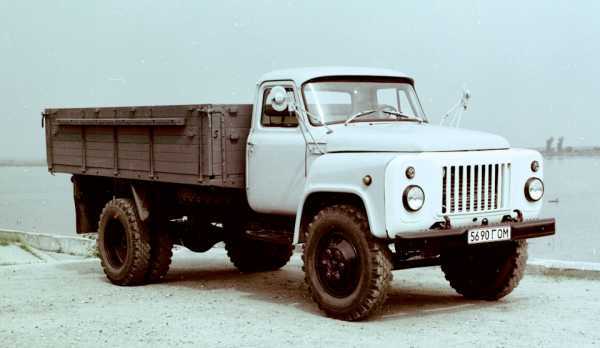

ГАЗ-53-12 на испытательном полигоне Горьковского автозавода в п. Березовая пойма.

Одна из основных причин отказа от глобальной модернизации “пятьдесят третьего” в виде нового ГАЗ-53-11 была озвучена здесь — www.drive2.ru/b/495405305933332931/ .И кроме этой причины была и другая — дефицит фондов на некоторые комплектующие: например, в стране пока не было предприятия, чьи существующие мощности позволяли бы дополнительно отгружать на ГАЗ ежегодно большое количество компрессоров. В результате в Минавтопроме приняли решение провести модернизацию «пятьдесят третьего» малой кровью, обойдясь без наиболее затратных позиций – то есть без нового оперения и пневмогидравлических тормозов.Начало работ над такой версией модернизированного грузовика датируется 1981 годом: техзадание на него главный конструктор Горьковского автозавода Александр Дмитриевич Просвирнин подписал в мае, а в июле перспективная машина уже стояла в откорректированном плане ОКР Минавтопрома на текущий год. Впоследствии этой упрощенной машине присвоили индекс ГАЗ-53-12.

Полный размер

ГАЗ-53-12 на Нижневолжской набережной города Горький

Ключевыми пунктами в вопросе улучшения эксплуатационных показателей ГАЗ-53-12 по сравнению с ГАЗ-53А, помимо повышения ресурса, стали снижение контрольного расхода топлива (до 21 л/100 км по проекту) и увеличение полезной нагрузки. Исходя из условия использования предельно допустимой осевой массы в 6 т, величину грузоподъемности посчитали возможным поднять с 4 до 4,5 т.Под капотом грузовика появился модернизированный 120-сильный двигатель ЗМЗ-53-11 – с полнопоточной системой фильтрации масла, винтовыми впускными каналами, повышенной степенью сжатия и карбюратором К-135.В целях ускорения постановки на производство ГАЗ-53-12 его освоение проводилось в два этапа. На первом этапе для достижения 250-тысячного ресурса была проведена доработка лимитирующих надежность узлов и обеспечена требуемая отраслевыми стандартами эффективность тормозной системы. Для этого потребовалось усилить основание грузовой платформы, лонжероны и поперечины рамы, за счет изменения термообработки усилить картер заднего моста, внедрить новую заднюю подвеску с измененным набором рессор, повысить эффективность гидровакуумного усилителя тормозов, а также исключить из конструкции коробки передач синхронизаторы. На этом же этапе подверглась пересмотру облицовка радиатора, ставшая более технологичной.На втором этапе освоения внедрялись мероприятия по обеспечению требований безопасности: на машинах постепенно появлялись новая светотехника, аварийная световая сигнализация и тормозная система с раздельным по осям приводом, двумя гидровакуумными усилителями и сигнализатором о разгерметизации одного из контуров. Первый этап модернизации начали постепенно осваивать в 1982 году, реализацию второго этапа завершили в 1986-м. Но некоторые из запланированных первоначально нововведений до товарных машин так и не дошли: это, например, вал рулевого управления с карданными шарнирами и шлицевым соединением, призванный улучшить посадку водителя и повысить пассивную безопасность.Разумеется, вместе с базовой моделью аналогичной программе модернизации подверглись и все модификации, включая шасси для спецнадстроек. Но тут есть один нюанс. Если ГАЗ-53-12 в бортовом исполнении сразу сходил с конвейера с повышенной на 500 кг грузоподъемностью, то шасси первоначально выпускались в переходном исполнении с прежней величиной полезной нагрузки – в расчете на монтаж тех же самых надстроек, которыми до сего момента комплектовались шасси ГАЗ-53А.

Полный размер

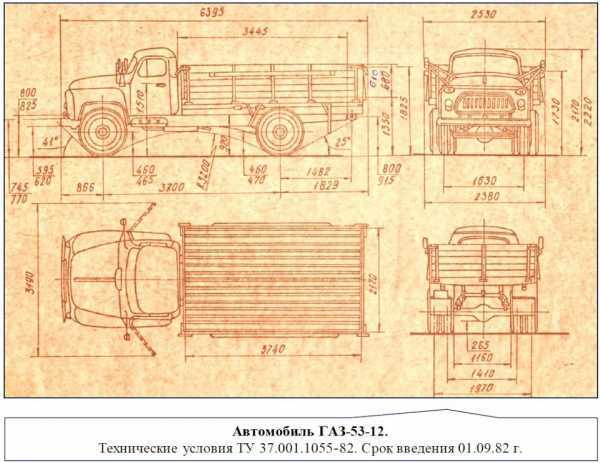

Эти переходные шасси обозначались как ГАЗ-53-12-1010 (стандартное) и ГАЗ-53-14 (самосвальное). И лишь в феврале 1983-го были утверждены технические условия на шасси ГАЗ-53-12-01-1010 и ГАЗ-53-14-01 с увеличенной на 500 кг полной массой под соответствующим образом модернизированные надстройки. Все вышеназванные шасси выпускались параллельно до 1985 года включительно, после чего производство переходных модификаций было свернуто.

Продолжение следует…

Возможные неисправности грузовика

Помимо относительно легких неисправностей, ремонт которых не занимает много времени, есть и более серьезные проблемы. В первую очередь речь идет о проблемах с гидравликой.

При длительной эксплуатации отмечаются незначительные протекания гидравлических элементов. Схема грузовика устроена таким образом, что при небольшой протечке ходовые качества ГАЗ не снижаются.

С одной стороны, водитель продолжит движение до места, где есть инструменты для ремонта. С другой стороны, автомобиль длительное время остается без надлежащего технического осмотра. Водители не придают появившейся течи значения, в результате через 1-2 месяца автомобиль приходит в негодность. Помимо гидравлической жидкости, у грузовика часто выходят из строя гидроцилиндры.

Так выглядит гидроцилиндр для подъема кузова ГАЗ САЗ 3507

жесткая погрузка и разгрузка;
перевозка негабаритных вещей;
езда по грунтовой дороге;
эксплуатация в суровых погодных условиях.

В зависимости от интенсивности езды водитель обязан каждые 3 месяца делать профилактический осмотр

В первую очередь внимание уделяется гидравлической системе, корпусу и двигателю. Несмотря на то что схема транспортного средства не включает детали, которые проблематично найти, не нужно допускать серьезные поломки

Проблема заключается в том, что 1 поломка нередко провоцирует цепную реакцию. К примеру, начавшаяся течь гидравлической жидкости приводит к тому, что схема запуска двигателя выходит из строя. Временный, на первый взгляд простой, дефект обернется длительным и дорогостоящим ремонтом. Если планируется длительная поездка, настоятельно рекомендуется взять с собой материал для проведения ремонта в пути следования

В первую очередь нужно обратить внимание на гидравлически трубки, гидроузлы, крепления кузова и масло

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
Во время работы двигателя и генератора контакты реле разомкнуты;
При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).

Схема контактно-транзисторной защиты

Для проверки исправности защиты необходимо:

Отключить двигатель;
Включить зажигание;
Подсоединить воль реле-регулятора и на «массу»;
Поочередно нажать на якорьки РН и Р3, замыкая их контакты.

Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.

ГАЗ-САЗ-35071: конструктивные особенности :: SYL.ru

В производственной программе завода ГАЗ всегда присутствовали грузовые автомобили средней грузоподъемности. Предприятие выпускало их в виде полноценного бортового варианта или в виде шасси, которое поставлялось на другие предприятия для оснащения различными надстройками.

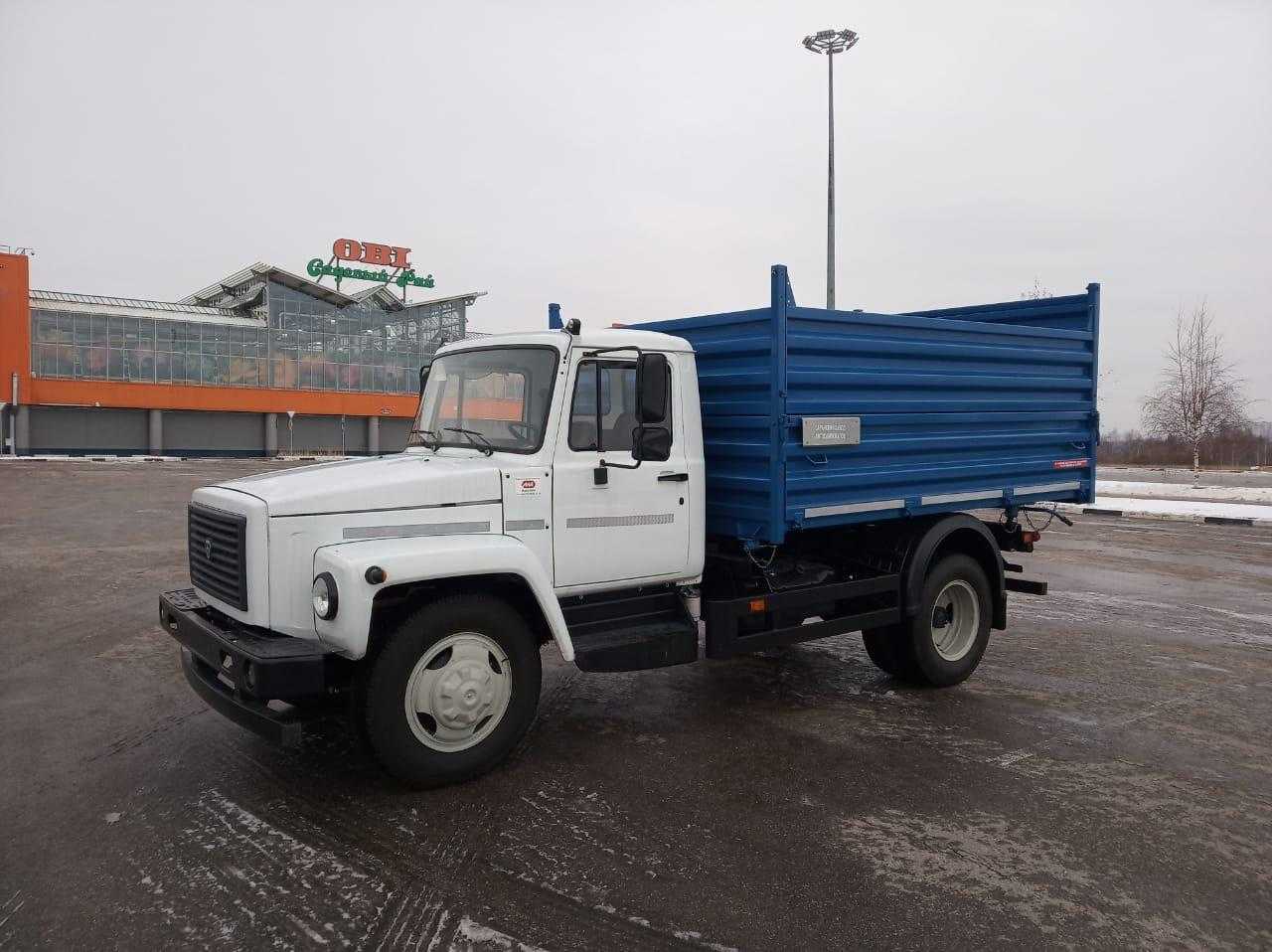

Самосвал на новом шасси

Много лет подряд производством самосвалов на шасси горьковских грузовиков занимался специализированный Саранский завод автосамосвалов. Продукция САЗ широко применялась в сельском хозяйстве и коммунальных службах.

Во второй половине 80-х годов Горьковский автозавод освоил производство нового базового грузовика ГАЗ 3307 с бензиновым двигателем. В 1994 году начался выпуск дизельной версии грузовика с индексом 3309. Оба типа шасси поставляются в Саранск, где на них собирают самосвалы с трехсторонней разгрузкой. Дизельный вариант грузоподъемностью 4000 кг имеет обозначение ГАЗ САЗ 35071.

На самосвальных шасси применяется рама, укороченная на 152 мм в задней части. На задней поперечине отсутствует буксирный прибор, но установлены крюки на лонжеронах. Еще одним отличием является смещение кронштейна запасного колеса ближе к заднему мосту.

С горьковским дизелем

В первоначальном виде базовое шасси 3309 оснащалось четырехцилиндровым дизелем с наддувом ГАЗ 5441. Мотор с принудительным воздушным охлаждением развивал мощность до 116 л. с. Внешне дизельный грузовик можно отличить по высокой трубе для забора воздуха в двигатель, расположенной на левой стороне кабины. Характеристики ГАЗ САЗ 35071 позволили очень быстро вытеснить менее экономичные бензиновые машины.

Двигатель от трактора

Но в середине 1997 года производство моторов серии 5441 внезапно было признано нерентабельным и приостановлено на неопределенный срок. Для оснащения грузовиков вновь возвратили бензиновые моторы ЗМЗ. Но вскоре дизель вернулся назад, только теперь это был четырехцилиндровый ММЗ Д245.7, производства моторного завода в Минске.

Двигатели этого семейства устанавливаются на распространенные трактора МТЗ. Автомобильный вариант двигателя оснащен измененной системой жидкостного охлаждения и турбиной. Самосвалы с таким 125-сильным мотором сохранили прежнее обозначение ГАЗ САЗ 35071.

Оборудование самосвала

Автомобиль оснащается стандартной двухместной кабиной, расположенной за двигателем. За ней на отдельной вспомогательной раме установлена цельнометаллическая платформа площадью около 8 м2.

Борта сбоку и сзади смонтированы на поворотных шарнирах и могут откидываться. Откидные элементы снабжены механизмами облегчения закрывания. Фиксаторы бортов ручные. Перед разгрузкой нужный элемент раскрепляется. Стандартная платформа имеет высоту бортов 62 см. Однако они могут быть увеличены до 1,25 м с помощью штатных надставных панелей. Благодаря таким бортам объем платформы вырастает в два раза, что очень удобно для перевозки легких и габаритных грузов.

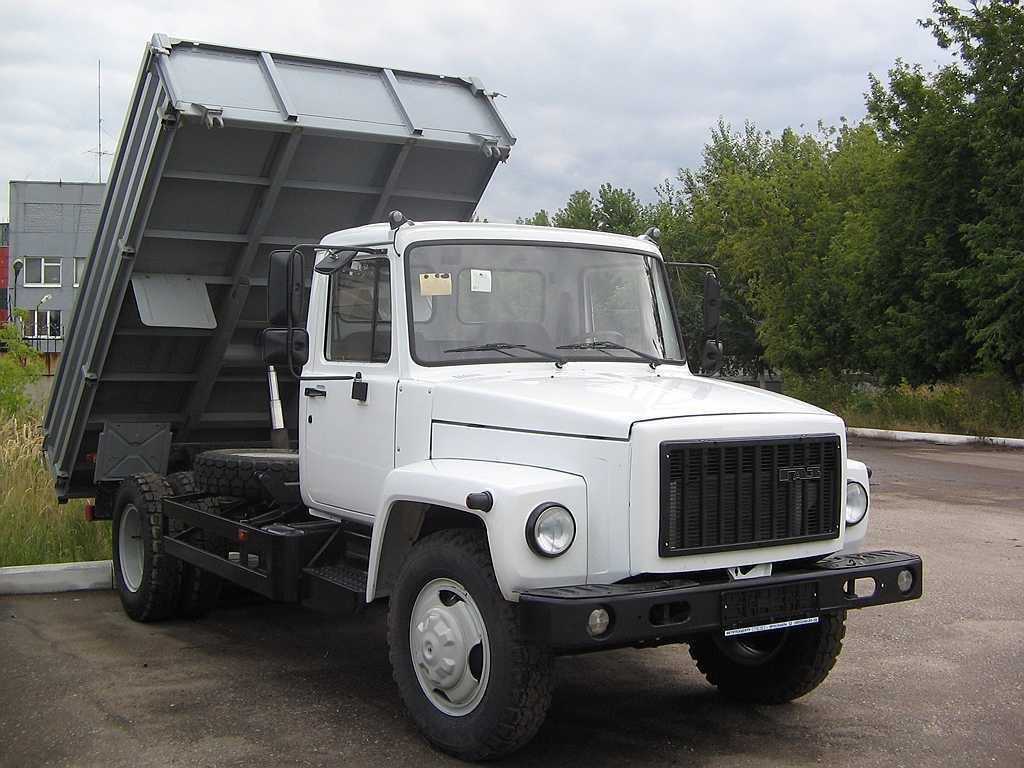

Для опрокидывания платформы ГАЗ САЗ 35071 оснащен телескопическим цилиндром с гидравлическим приводом. Эта деталь состоит из трех секций, которые дают максимальный ход — 670 мм. Запас масла для системы находится в 16-литровом бачке на лонжероне рамы. В его заливной горловине имеется фильтр и индикатор уровня. Второй фильтр установлен на магистрали подачи масла в насос.

Давление в приводе системы опрокидывания создается шестеренчатым насосом НШ 32УК-3, установленным на коробке отбора мощности. Отбор крутящего момента на привод насоса осуществляется от шестерни промежуточного вала коробки передач. Направление разгрузки выбирается положением клапанов крана управления. Для фиксации платформы в поднятом состоянии имеется механический упор.

Управление разгрузкой ГАЗ САЗ 35071 осуществляется из кабины водителя. Для этого предназначены два рычага – одним включается отбор мощности, вторым выбирается направление разгрузки. Под установку этих рычагов в кабине используется оригинальная панель пола с вырезами.

www.syl.ru

Профилактический осмотр агрегатов

Технические неисправности легче предупредить, нежели пробовать их потом устранить. В полной мере это справедливо по отношению к универсальному грузовику ГАЗ. Конкурентным преимуществам машины стал доступный прайс и наличие необходимого парка запасных частей. При этом в инструкции по эксплуатации указаны сроки обязательного прохождения ТО.

Грузовые перевозки сопряжены со множеством рисков, поэтому необходимо выбрать надежный и относительно недорогой автомобиль. Таковым во всех отношениях является ГАЗ. Срок его гарантийной эксплуатации — 35 лет при условии соблюдения рекомендаций завода-изготовителя.

Грузовик ГАЗ САЗ 3507 с наращенным деревянным бортом

К таковым относится забота о швах на кузове и водительской кабине. Для большей надежности они обрабатываются каждые 4 месяца. На втором месте находится гидравлическая система кузова ГАЗ. Не следует ее перегружать или использовать чрезмерно интенсивно. Аккуратность и разумное поведение водителя и грузчиков — основа длительной безаварийной эксплуатации проверенного временем грузовика.

Это интересно: Технические характеристики грузовика газ-3308 и его основных модификаций: объясняем вопрос

Устройство

ГАЗ 3507 имеет колесную формулу 4 на 2. В основе конструкции лежит клепаная штампованная рама. В сравнении с ГАЗ 3307 она короче на 152 мм. Передняя подвеска оборудована двусторонними гидравлическими телескопическими амортизаторами. Она крепится на 4 полуэллиптических продольных рессорах. Задняя подвеска имеет схожую конструкцию, но вместо амортизаторов имеет дополнительные рессоры. В базовой версии машина комплектуется 20-дюймовыми колесами с пневматическими шинами.

Все версии ГАЗ 3507 оборудованы 5-ступенчатой механической трансмиссией с высокой надежностью. В состав КПП входит одинарная гипоидная главная передача и однодисковое сухое сцепление. Привод осуществляется на заднюю ось.

Тормозная система построена на барабанных механизмах и имеет пневмогидравлический привод. Ручной тормоз оборудован тросовым приводом.

Дизайн ГАЗ 3507 не отличается изяществом, поскольку приоритетом при создании автомобиля были показатели функциональности, а не привлекательности. В техническом плане машина имеет все необходимое. Компактные габариты делают самосвал маневренным и свободно управляемым на любой местности. Мощные осветительные приборы позволяют двигаться в темноте, а большие зеркала заднего вида обеспечивают контроль ситуации на дороге.

ГАЗ 3507 оснащается 2-дверной металлической кабиной, позаимствованной у предшественника (ГАЗ 3307). Салон рассчитан на 2 человек и оборудован отопителем (кондиционера не предусмотрено). Кресла можно регулировать по углу наклона спинки и по высоте. Все органы управления, включая рычаг управления гидроприводом корпуса, находятся в салоне перед водителем. Рулевое управление у бензиновых модификаций представлено глобоидным червяком, у дизельных версий – рулевой системой типа винт-шариковая гайка. У большинства моделей ГАЗ 3507 отсутствует гидравлический усилитель, потому поворот требует дополнительных усилий. Однако некоторые дизельные модификации комплектуются гидроусилителем. При работе в кабине ощущается вибрация и шум, потому технику применяют для внутригородских и пригородных перевозок. Для дальних маршрутов ГАЗ 3507 используются крайне редко (спальное место отсутствует).

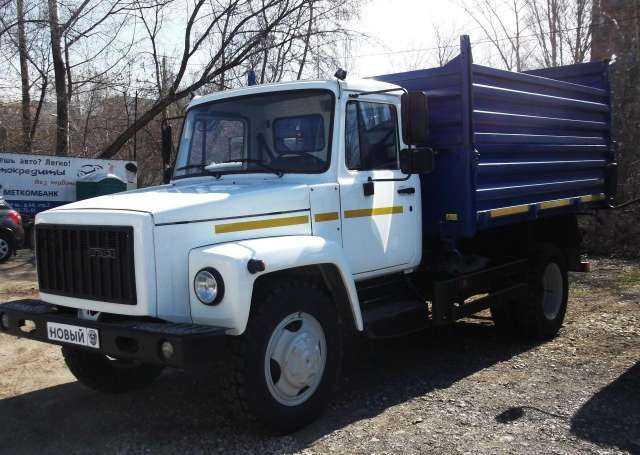

Внешний вид и технические характеристики

Имеющий обозначение ГАЗ-3507 самосвал построен на основе шасси, укороченного на 152 мм. Уменьшению подвергаются боковые лонжероны рамы, которые подрезаны сзади. Одновременно убирается кормовая поперечина вместе с буксировочным прибором. К лонжеронам крепятся симметричные крюки, которые предназначены для вытаскивания застрявшего автомобиля. На машинах используется рядный 4-цилиндровый дизель или V-образный 8-цилиндровый бензиновый мотор.

Установка редуктора отбора мощности и связанного с ним рычага управления повлекли изменение конфигурации пола кабины и декоративного резинового покрытия. Кронштейн крепления запасного колеса смещен назад, что вызвано компоновочными соображениями.

Шасси дорабатывается заводом ГАЗ, Саранский завод автосамосвалов монтирует только дополнительное оборудование и кузов. На боковине рамы размещен 16-литровый штампованный резервуар для хранения запаса гидравлической жидкости. Узел оборудован стержневым индикатором уровня, смонтированным в заливной горловине. В конструкцию сливного трубопровода включен фильтр.

Для монтажа надстройки самосвала 33507 применяется дополнительная рама и 2 поддерживающие балки. Фронтальная поперечина оснащена точками для крепления резиновых опорных буферов. Дополнительная рама предназначена для установки управляющего гидравлического цилиндра, предохранительного элемента и резиновых упоров. Применение резиновых буферов позволило снизить уровень шума при движении порожнего самосвала. Задняя балка служит в качестве опоры для шарниров платформы, а также для монтажа задней светотехники и регистрационного знака.

Грузовая платформа изготовлена из стального проката и листа, детали соединяются при помощи сварки. При движении узел удерживается от самопроизвольного опрокидывания 4 фиксаторами с ручным управлением. Боковые борта оснащены шарнирными петлями, на части самосвалов применяется механизм облегченного закрытия узлов. Внутри платформы имеются предохранительные скобы, предотвращающие движение бортов внутрь.

На поверхности бортов имеются точки крепления резиновых демпферов, снижающих шум при движении грузовика. Для перевозки сыпучих грузов используется герметизация стыков деталей кузова при помощи резиновых уплотнителей, которые входят в комплект поставки автомобиля.

Для управления разгрузкой используются 2 рычага, расположенных в кабине водителя, которые переключают коробку отбора мощности и регулируют угол подъема (при помощи 3-клапанного крана). В гидравлической системе установлен ограничительный клапан, не допускающий роста давления свыше 115-120 кгс/см². Срабатывание устройства соединяет нагнетательную магистраль со сливным каналом.

Редуктор отбора мощности представляет собой пару шестерен, которые размещены в отдельном корпусе. Агрегат крепится к картеру коробки передач при помощи болтов, линия разъема оснащена прокладкой из паронита, предотвращающей утечку смазки. К корпусу редуктора крепится шестеренный масляный насос с автоматической регулировкой внутренних зазоров. Для подъема платформы применен телескопический 3-звенный цилиндр, имеющий суммарный ход 667 мм.

Габариты и технические характеристики самосвала 350701:

длина — 6471 мм;
ширина (по боковым бортам) — 2456 мм;
высота (с надставными бортами) — 2878 мм;
высота с поднятым кузовом — 3714 мм;
площадь платформы — 8 м²;
допустимый угол подъема — 50 и 45° (назад и в стороны соответственно);
время понятия кузова с грузом — 15 сек.;
время обратного хода платформы — 15 сек.;
расход горючего на 100 циклов подъема и опускания кузова — 3,5 л;
контрольный расход топлива (для версии с инжектором) — 19,6 л на 100 км;
грузоподъемность — 4250 кг;
вес снаряженного — 3600 кг;
полная масса — 8000 кг;
скорость движения с полной нагрузкой — 90 км/ч.

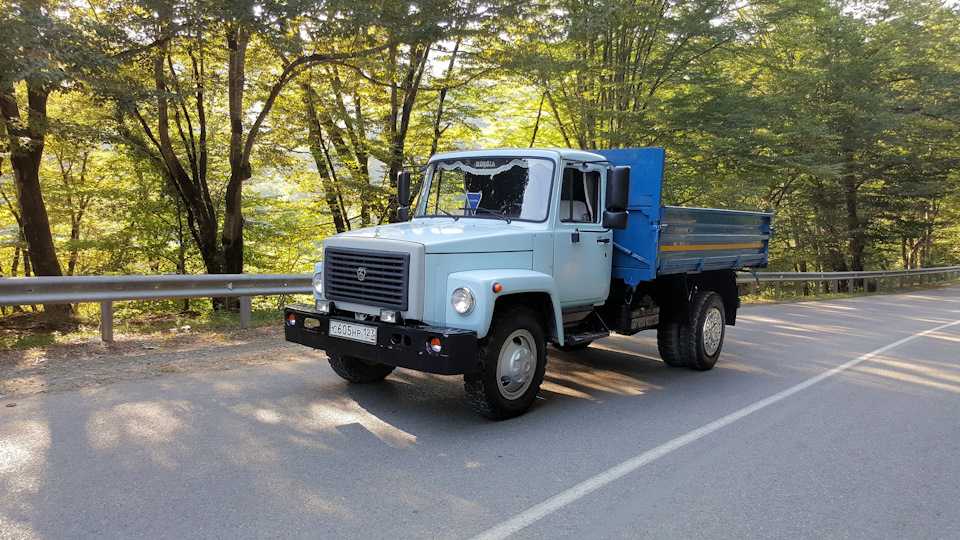

Автомобиль имеет простое устройство и неприхотлив в эксплуатации

Базовый двигатель ГАЗ 3507 можно самостоятельно заменить на более мощную модель, чтобы увеличить проходимость техники. Самосвалы часто приходится использовать в условиях бездорожья, поэтому мощный силовой агрегат будет необходим для нормальной работы. Штатный мотор показывает приличные результаты, но для эксплуатации на вязком грунте его мощности может не хватить.

Обслуживание и ремонт ГАЗ 3507 не доставляют много хлопот. Кабина с капотом обеспечивает удобный доступ ко всем узлам и агрегатам автомобиля. Понятное устройство двигателя упрощает его починку. Силовой агрегат вообще не прихотлив в эксплуатации и не слишком требователен к качеству горюче-смазочных материалов. Все системы самосвала отлично приспособлены к работе в суровых отечественных условиях. Запчасти унифицированы с другими серийными автомобилями ГАЗ, так что приобрести их не составит труда.

Внешнее оформление ГАЗ САЗ 3507 не отличается изяществом. Сразу понятно, что автомобиль создан для хозяйственных целей. Но о техническом оснащении конструкторы позаботились. Удобные зеркала заднего вида имеют внушительные размеры и позволяют водителю четко контролировать ситуацию на дороге. Осветительные приборы соответствуют международным требованиям по безопасности. Тормозная система хорошо продумана и отрегулирована, поэтому проблем с экстренной остановкой грузовика также не возникает. Самосвал имеет довольно компактные габариты для спецтехники данного класса, поэтому обладает хорошей маневренностью и управляемостью на дороге. Владельцы кроме всего прочего отмечают высокую курсовую устойчивость автомобиля в любых условиях движения.

Цена ГАЗ 3507 зависит от года выпуска автомобиля, пробега, установленного двигателя. Также существует некоторая региональная зависимость. Так в крупных городах цены на технику примерно в полтора раза выше. Хорошую модель реально приобрести за 800-950 тысяч рублей. Если штатный двигатель был заменен на более мощный, стоимость техники перевалит за 1 миллион рублей.

Основные типы двигателей, устанавливаемых на ГАЗ 3507:

Бензиновые модификации комплектуются четырехтактным карбюраторным мотором модели ЗМЗ-513.10, представляющим собой агрегат с V-образным расположением цилиндров, жидкостной системой охлаждения и системой рециркуляции отработанных газов. Конструкция мотора включает ГБЦ, клапанный механизм OHV и алюминиевые блоки. Двигатель ЗМЗ-513.10 отвечает экологическим требованиям Евро-2. Для него характерны неприхотливость к качеству топлива и надежность. Рекомендуемый тип топлива: бензин АИ-80 и А-76 (специальная настройка позволяет функционировать на бензине АИ-92).

Характеристики мотора ЗМЗ-513.10:

рабочий объем – 4,25 л;
номинальная мощность – 92 (125) кВт (л.с.);
частота вращения – 2250 об/мин;
количество цилиндров – 8;
степень сжатия – 7,6;
минимальный удельный расход топлива – 286 (210) г/кВт в час (г/л.с. в час);
ресурс до капитального ремонта – 300000 км.

Для дизельных версий ГАЗ 3507 используется 4-тактный двигатель Д-245.7, выпускаемый Минским моторным заводом. Агрегат имеет очень удачную конструкцию и считается одним из наиболее надежных силовых установок. Расход топлива у дизельных версий заметно ниже, чем у бензиновых. Мотор Д-245.7 имеет жидкостное охлаждение, промежуточное охлаждение наддувочного воздуха и газотурбинный наддув. По уровню экологичности двигатель уступает модели ЗМЗ-513.10.

Характеристики мотора Д-245.7:

рабочий объем – 4,75 л;
номинальная мощность – 90 (122,4) кВт (л.с.);
частота вращения – 2400 об/мин;
количество цилиндров – 4 (рядное расположение);
степень сжатия – 17;
минимальный удельный расход топлива – 215 (158) г/кВт в час (г/л.с. в час).

Более поздние версии оснащаются дизелем ЯМЗ-534, являющимся одной из последних разработок Ярославского моторного завода. Создание мотора велось совместно со специалистами австрийской компании AVL. Подобные агрегаты не выпускает больше ни одно российское предприятие. ЯМЗ-534 представляет собой турбированный L-образный двигатель с непосредственным впрыском, соответствующий экологическому классу Евро-4. В конструкции агрегата применены каталитический нейтрализатор и система рециркуляции отработавших газов (EGR).

Характеристики двигателя ЯМЗ-534:

рабочий объем – 4,43 л;
номинальная мощность – 136-215 л.с.;
частота вращения – 2300 об/мин;
максимальный крутящий момент – 735 Нм;
количество цилиндров – 4;
степень сжатия – 17,5.

Ходовая часть

Все версии ГАЗ 3507 построены на колесной формуле 4 на 2. В плане конструкции серия является практически полным аналогам предшественника ГАЗ 3307. Основу автомобиля составляет укороченная на 152 мм штампованная рама. Уменьшению подверглись боковые лонжероны, подрезанные в задней части. Разработчики также отказались от кормовой поперечины.

Передняя подвеска оснащается гидравлическими телескопическими амортизаторами двустороннего типа и устанавливается на 4 продольных полуэллиптических рессорах. Для задней подвески используется аналогичная схема построения, но амортизаторы здесь имеют дополнительные рессоры. В базовой формации ГАЗ 3507 оснащается 20-дюймовыми колесами и пневматическими шинами.
