Как сделать американки на ваз через реле

Простые «американские поворотники» на любой авто

Всем привет, в этой статье хочу вам рассказать, как можно на любом авто, просто и быстро сделать американские поворотники. Для этого нам понадобятся две простые релюхи автомобильные, 5-контактные, которые продаются абсолютно в любом автомобильном магазине. Вот такие;

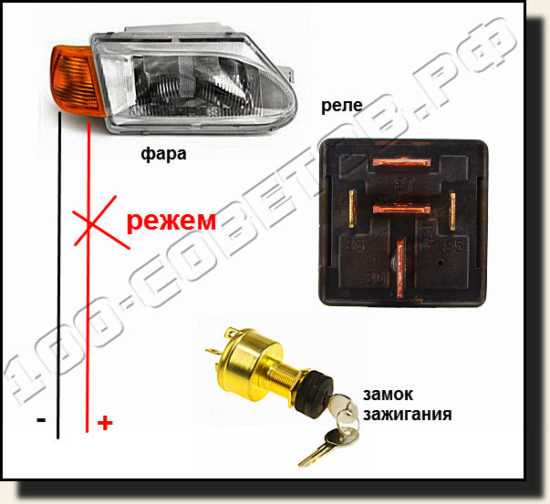

На всякий случай схема самого реле.

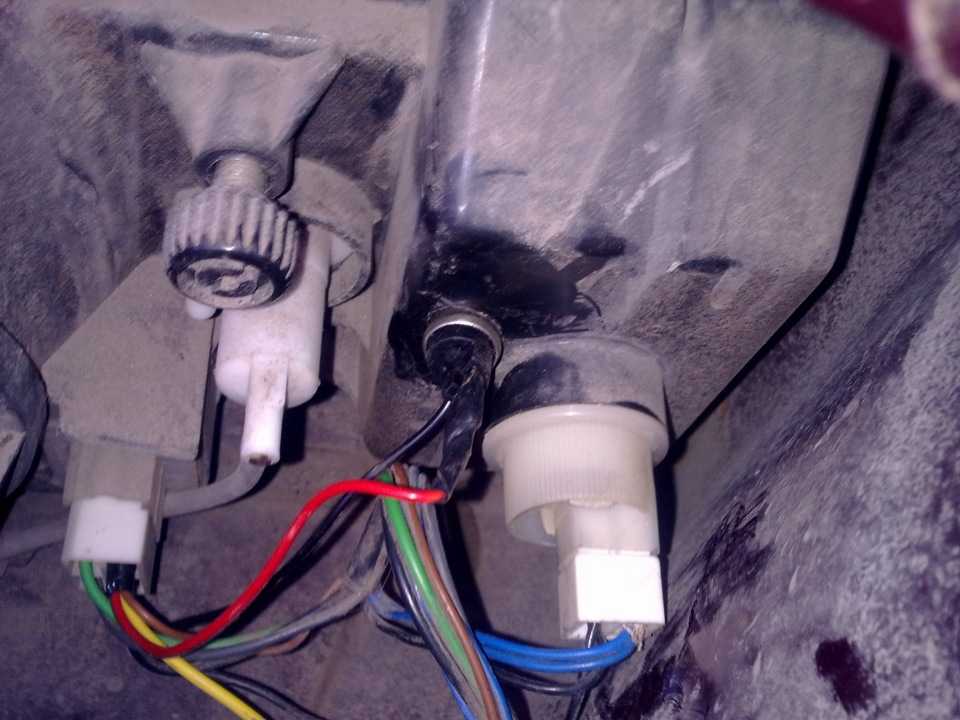

Итак, находим нашу фару в ней 2 провода, которые подключаются к поворотнику. На рисунке они у меня обозначены черный и красный, черный это масса, а красной это +, который приходит к поворотнику.

Находим плюсовой провод и разрезаем его.

Тот конец провода, который идет от автомобиля подсоединяем к 86 контакту реле. Другой контакт реле или можно сказать другой контакт обмотки реле (85), подсоединяем к массе автомобиля или к минусу.

Далее в замке зажигания находим контакт на котором появляется + 12 вольт после поворота ключа или при заведенном двигателе.

Под соединяемся к этому контакту, другой конец подсоединяем к реле на контакт под номером 30. Хочу сказать, что + можно взять не только с замка зажигания, а например с генератора или датчика давления масла, вообщем от туда, где появляется плюс после пуска двигателя, чтобы наши американки загорались, после того как двигатель будет запущен.

Далее, провод который идёт от фары (перерезанный), подсоединяем к контакту реле (87а), который расположен в самой середине.

Вот в принципе и всё, все скрутки хорошо изолируем, и также всё проделываем для второй фары, внизу показан чертёж подключения для двух фар.

Если кому-то пригодиться данная статья, буду только рад. Спасибо всем и ровной вам дороги.

Как сделать американки на зеркалах на приоре

Hello to everyone again) Yesterday I was visited by the muse and it seemed a little to burst, so catch a new blog about American women in the mirrors. And so, I wanted for a long time, but all hands did not reach, the idea spied on AnToxa71 , thanks for the info) The mirrors stood accordingly, the repeaters worked, the switches and connectors for them were lying at home for a long time, they bought only 10 meters of wire. The AnToxa71 scheme was drawn by hand, I decided to brush it up a bit and made it in a visio, actually.

Initially, we remove the steering wheel cover, the threshold trim (at least I just had the connection of mirror repeaters and wiring from standard repeaters on the wings), remove the fuse cover, connect everything according to the scheme, I took the permanent plus from the MUS pink wire, left and the right envelope was picked up by a betrayer in the block.

Everything else according to the scheme, but well, you still need to make a jumper between the dimensions.

The whole thing works as follows: when the DRLs, the blinkers simply blink, when you turn on the neighbor, they light up and burn in full heat, when you turn on the turn signals, they start blinking, but at least here, everything is clear on the video.

Постоянно делаю на заказ американки (оранжевые габариты в поворотниках) — решил и себе сделать. Схема найдена в интернете. Реле можно использовать как автомобильное, так и обычное из радиомагазина.

Габариты в поворотники с помощью двухнитевой лампы

Пожалуй, это самый простой способ дополнить габаритные огни свечением фонарей указателя поворота или перенести их в последние. Для этого понадобится двухнитевая лампа, которую следует установить вместо стандартной, и соответствующий патрон. Вместо использования патрона можно использовать пайку, попросту припаяв провода к выводам лампы, однако в таком случае ее будет сложно менять.

К более мощным нитям лампы следует подключить провода, идущие к указателю поворота, а к менее мощным — провода габаритных огней. Подключить последние можно параллельно, тогда указатели поворотов будут дополнять штатные габаритные огни, или просто переключить провода “габаритов” на лампы в “поворотниках”. Последний вариант и есть “американский” тюнинг, при котором габаритные огни и указатели поворотов совмещаются.

Простые «американские поворотники» на любой авто

Всем привет, в этой статье хочу вам рассказать, как можно на любом авто, просто и быстро сделать американские поворотники. Для этого нам понадобятся две простые релюхи автомобильные, 5-контактные, которые продаются абсолютно в любом автомобильном магазине.

Вот такие;На всякий случай схема самого реле.

Итак, находим нашу фару в ней 2 провода, которые подключаются к поворотнику. На рисунке они у меня обозначены черный и красный, черный это масса, а красной это +, который приходит к поворотнику.

Тот конец провода, который идет от автомобиля подсоединяем к 86 контакту реле. Другой контакт реле или можно сказать другой контакт обмотки реле (85), подсоединяем к массе автомобиля или к минусу.

Далее в замке зажигания находим контакт на котором появляется + 12 вольт после поворота ключа или при заведенном двигателе.

Под соединяемся к этому контакту, другой конец подсоединяем к реле на контакт под номером 30. Хочу сказать, что + можно взять не только с замка зажигания, а например с генератора или датчика давления масла, вообщем от туда, где появляется плюс после пуска двигателя, чтобы наши американки загорались, после того как двигатель будет запущен.

Далее, провод который идёт от фары (перерезанный), подсоединяем к контакту реле (87а), который расположен в самой середине.

Вот в принципе и всё, все скрутки хорошо изолируем, и также всё проделываем для второй фары, внизу показан чертёж подключения для двух фар.

Полезное видео

Дополнительную информацию по установке габаритов в поворотники вы можете получить из видео ниже:

Габариты american style хотел давно, здорово они смотрятся в приоровской фаре. Нашел 3 варианта.

Вариант первый: купить патроны из задней фары для двухнитиевой лампы. Одновременно самый простой и самый сложный способ. Проблема в патронах — я нигде не видел их в продаже, разборок вазовских нет, друзей с разбитыми фонарями тоже. Этот способ не для меня, увы.

Второй вариант: подключить через пятиконтактное реле. Именно по схеме ниже я и сделал свои габариты. Но, это неправильная схема)

Проблемы такие: 1. Поворотники работают не синхронно — сначала пред, потом крыло и зад, и так далее; 2. Не проходит сигнал на поворотники с иммобилайзера — машина подмигивает «попой» и крылом, когда открываешь/закрываешь её, и это весьма раздражает; 3. Скорость моргания поворотников и аварийки увеличилась.

6 — габарит 8 — поворотник 3 — масса

Провод из реле на лампу к проводу поворотника в фишке. Провод массы из реле к проводу массы из косы (или напрямую на кузов).

провод лампы габарита на правой фаре скрутил случайно

Так же поменял местами лампы в фонарях. Как сделать — отпилить лишнее и всё. Только не делайте этого в девятом часу вечера, на холоде, усталые, с закоченевшими руками, без нормального ножа.

Результат одного дня:

Свечение лампы поворотника очень мягкое, камера передает его ярче. Мне нравится. Надо переделывать, но мне нравится.

А теперь третий вариант, правильный вариант. Подключать надо с помощью тех же пятиконтактных реле, только с использованием диодных мостов и конденсаторов.

Думал, как сделать эту схему проще, хотел обмануть судьбу, но, как вы уже поняли, не получилось. Буду переделывать свою схему. Такая красота должна будет получиться на выходе:

Сейчас мы такие:

Спустя месяц с крайней работы над машиной, я таки добрался до нее. Цели и методы их достижения были определены уже давно, как следствие, никаких сложностей не возникло.

Новую схему собрал на новых компонентах. Брендовые надписи греют душу.

Американки(рыжики) в ВАЗ 2113(2114) — Лада 2113, 1.5 л., 2006 года на DRIVE2

Давно хотел сделать и все никак руки не доходили. А тут напала тоска перед сессией, осознание того что следущие 2 недели буду пахать как конь. Решил самого себя порадовать небольшим стайлингом.Пожалуй самый простой и надежный вариант установка двухконтактной лампочки в 2 контактный патрон. Ничего не пилить. Никаких реле и подобной сложной электроникиЧто купил:Лампочки 50р за 2 штПатроны 200р за 2 штНаконечники для обжимки 10 шт из них 2мамы и 8 пап примерно

Кусок провода: бесплатно нашел в гараже

Полный размер

В общем мутим такую фигню как на фото выше. Все провода с патрона обжимаем папами. Потом берем в руки бесплатный провод, отрезаем короткий провод см5 и длинный см30 примерно. Обжимаем каждый по отдельности с одной стороны на Маму. А затем оставшиеся концы скручиваем вместе и обжимаем на папу. Все! Можете выкинуть посатижи и выдохнуть, обжимка муторное дело если не набита рука. Больше обжимки нет.

Далее нам понадобится тоненькая отвертка. Выдергиваем фишку питания фары(куда приходит 4 провода, втыкается в корпус фары) И аккуратно загнув язычек отверткой вытаскиваем в моем случае желтый провод из фишки питания фары.(как это делается подробнее не буду писать, загуглите ничего сложного в этом нет) В левой фаре провод желтый с черной полоской.На фото ниже это фишка уже в фаре, на заднем плане.

Полный размер

Далее возникли непредвиденные сложности. У меня фара фирмы Bosch, еще естб Киржач. Про их отличия говорить не буду. Гугл. Патроны продаются только на Киржач, на Бош они отличпются расподожением замков. Фото ниже, отличия родного патрона от купленного. Слева родной. Как видно, на родном 3, на купленном 4 замка.

Полный размер

Полный размер

Ну а далее все просто. Минус берем с фишки поворотника. Один плюс патрона в плюс поворотника, второй плюс в плюс габарита(тот длинный проводок). Все изолируем аккуратно укладываем и проверяем. Тоже самое для второй фары.

Плюс данного метода в том что все можно вернуть в изначальный стоковый вариант, ведь никаких проводов я не резал. По времени ушло где-то час. Результат божественно!

Описал так подробно, так как был в шоке от того как сделано у моих друзей. Кто-то резал корпус фары. Кто-то резал провод и к нему тупо привязывал узлом еще дополнительный. Особо меня удивил вариант с врезанием новой лампочки в корпус поворотника… кто-то просто не заморачивался и подключил поворотник всегда горящим без возможности мигания.В общем этот пост для тех кто хочет сам мутить стайл, но не знает как это сделать не разбираясь в электрике.И для моих друзей которые теперь хотят сделать по уму. Объяснил все максимально доступно, надеюсь.Ну и собственно результат.

Полный размер

И моргает и горит. И никакой паутины, все попрятал в родные гофры. Как-будто завод.

Извиняюсь что много слов и мало фоток, все как то спонтанно вышло.

Полный размер

“Американские габариты” своими руками

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817 3. Реле 5-ти контактное обычное автомобильное — 2шт 3. Клеммы для реле — 2шт 4. Круглые клеммы — 2 шт 5. Провод — 4м. (цветные) я брал по цветам как на схеме 6. Изолента или термоусадка 7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Затем подключаем “-” в любом удобном месте. Ну вот вроде и всё.

После сборки наслаждаемся проделанной работай)))

Источник

Ваз 2107 SE Американки

Всем привет) Давно собирался сделать американки, но долго не мог, то времени нет то еще что-то. Ну вот совершилось чудо, я взялся за работу.

Первым делом снял фары и пошел колдовать домой

Для американок рекомендую использовать лампочку от повторителя поворота ВАЗ 2109

Лампочка разместилась тут

Далее промазал все герметиком и проверил работоспособность

Дальше побежал на улицу готовить проводку Рекомендую купить моток изоленты и гофру ( ее я взял 5 метров )

Вот вид под капотом до

Прокладывание проводки

Проводка готова

В салон завел через штатную резинку

Ну вроде все аккуратно, можно продолжить работу Дальше взялся за подключение, хотел вывести кнопку чтобы “американки” включались отдельно .

Вид кнопок до:

Вид кнопок после :

Кнопку взял от девятки, т.к она не требует не какие реле, и она мне пригодиться для следующего инстала. На кнопке все контакты пронумерованы . Плюс кидаем на кнопку (например на ножку 30 кнопки), ножку 58 кнопки на американки, минус американок на кузов. Кнопка просто подаёт на лампочки плюс.

Плюс взял от кнопки света, там есть постоянные 12в

Ну вот и все

Красивых фото сделать не успел( При включенных американках и при включении поворота, поворот хорошо моргает и никого не вводи в заблуждение.

По ПДД РФ данный “тюнинг” не запрещен, так что можем смело ездить)

Ну что скажете о проделанной работе?) Подписывайтесь, будет интересно)

Цена вопроса: 320 ₽

Другие варианты тюнинга

Для акцентирования внимания на фарах есть и другие способы:

• Тонировка. Специальный краситель позволит свету иначе отображаться, при этом тюнинг легко сделать своими руками.
• Цветная пленка. При ее наклеивании на оптику появятся разные переливающиеся оттенки. Эта процедура более сложная, поскольку понадобится предварительный демонтаж и очистка фар.
• Светодиоды. Их установка еще более проблематична, но зато появляется эффект «ангельские глазки». Для этого помимо диодов потребуются прозрачные трубки.
• Лента. Прокладывание такой подсветки обычно дополняет дизайн машины и делает его более дорогим.

Установка американок на отечественное авто, как и любой другой тюнинг, создает иное впечатление от внешнего вида ТС. Однако не стоит забывать о правилах дорожного движения, поэтому при любой модификации с оптикой лучше подумать, не создается ли опасная для жизни ситуация.

Устанавливаем габариты в поворотниках ваз 2114 как сделать американки на ваз

Многие хотят улучшить переднюю оптику, ведь с хорошим светом ездить куда комфортнее и безопаснее для вас, лишь бы ваш свет не мешал встречным водителям. Для этого существует очень много способов. Но некоторые желают получить за счет тюнинга фар уникальный и необычный вид. Для этого, например, они устанавливают в поворотники дополнительные габариты или же полностью переносят их туда, создавая, так называемый американский стиль.

Американки на ваз 2114 очень частая практика, с ними машина действительно смотрится интереснее, кроме того в темное время суток любой дополнительный свет не помешает. При плохой видимости автомобиль с таким тюнингом более заметен на дороге. Но нужно понимать, что такое изменение может вводить в заблуждение других участников движения и иногда оно становиться причиной ДТП.

Желтые габариты сливаются с поворотниками, и некоторые участники дорожного движения могут неверно оценить обстановку. Поэтому лучше использовать габариты белого цвета, тогда оранжевые поворотники будут четко выделяться.

Делая американки ваз 2114 все необходимо сделать в рамках закона, есть четкие ограничения в любых изменениях передней оптики. Например, точно нельзя устанавливать красные лампы, отражатели и любые другие приборы с несоответствующим цветом и режимом работы. За такие нарушения назначен штраф в 2500 рублей.

Простые “американские поворотники” своими руками

Постоянно делаю на заказ американки (оранжевые габариты в поворотниках) — решил и себе сделать. Схема найдена в интернете. Реле можно использовать как автомобильное, так и обычное из радиомагазина.

Конденсаторы ставлю 1000 мкФ 16 В — они влияют на время возврата в режим габаритов.

Схема с автомобильным реле

Детали:

Конденсаторы: 1000 мкФ x 16 В (LZ) Диоды: 1N5819 Реле Колодка соединительная штырьевая с проводами КСШ 1*0,75 Колодка соединительная гнездовая с проводами КСГ 1*0,75 Колодка соединительная штырьевая с проводами КСШ 2*0,75 Колодка соединительная гнездовая с проводами КСГ 2*0,75 Всё это нужно в 2х экземплярах.

Припаял провода к реле.

Установка на столько проста, что описывать нечего — просто включаем их между проводами поворотников и самими поворотниками. Питание в режиме габаритов подаем на одинарный провод.

Я решил не подключать их к габаритам, а сделать отдельную кнопку, чтобы можно было выключить американки.

Кнопку взял противотуманок. Вот ее схема включения:

Схема кнопки противотуманок.

Питание, массу и подсветку взял с колодки бортовика. (Ваз 2115)

Колодка бортового компьютера

Индикатор тоже подключил

А вот видео работы (сначала с выключенными, потом с подключенными на время съемки к противотуманкам — кнопки еще не было)

“Американские габариты” своими руками

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817 3. Реле 5-ти контактное обычное автомобильное — 2шт 3. Клеммы для реле — 2шт 4. Круглые клеммы — 2 шт 5. Провод — 4м. (цветные) я брал по цветам как на схеме 6. Изолента или термоусадка 7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Затем подключаем “-” в любом удобном месте. Ну вот вроде и всё.

После сборки наслаждаемся проделанной работай)))

Полезное видео

Дополнительную информацию по установке габаритов в поворотники вы можете получить из видео ниже:

Габариты american style хотел давно, здорово они смотрятся в приоровской фаре. Нашел 3 варианта.

Вариант первый: купить патроны из задней фары для двухнитиевой лампы. Одновременно самый простой и самый сложный способ. Проблема в патронах — я нигде не видел их в продаже, разборок вазовских нет, друзей с разбитыми фонарями тоже. Этот способ не для меня, увы.

Второй вариант: подключить через пятиконтактное реле. Именно по схеме ниже я и сделал свои габариты. Но, это неправильная схема)

Проблемы такие: 1. Поворотники работают не синхронно — сначала пред, потом крыло и зад, и так далее; 2. Не проходит сигнал на поворотники с иммобилайзера — машина подмигивает «попой» и крылом, когда открываешь/закрываешь её, и это весьма раздражает; 3. Скорость моргания поворотников и аварийки увеличилась.

6 — габарит 8 — поворотник 3 — масса

Провод из реле на лампу к проводу поворотника в фишке. Провод массы из реле к проводу массы из косы (или напрямую на кузов).

провод лампы габарита на правой фаре скрутил случайно

Так же поменял местами лампы в фонарях. Как сделать — отпилить лишнее и всё. Только не делайте этого в девятом часу вечера, на холоде, усталые, с закоченевшими руками, без нормального ножа.

Результат одного дня:

Свечение лампы поворотника очень мягкое, камера передает его ярче. Мне нравится. Надо переделывать, но мне нравится.

А теперь третий вариант, правильный вариант. Подключать надо с помощью тех же пятиконтактных реле, только с использованием диодных мостов и конденсаторов.

Думал, как сделать эту схему проще, хотел обмануть судьбу, но, как вы уже поняли, не получилось. Буду переделывать свою схему. Такая красота должна будет получиться на выходе:

Сейчас мы такие:

Спустя месяц с крайней работы над машиной, я таки добрался до нее. Цели и методы их достижения были определены уже давно, как следствие, никаких сложностей не возникло.

Новую схему собрал на новых компонентах. Брендовые надписи греют душу.

Другие варианты тюнинга

Для акцентирования внимания на фарах есть и другие способы:

• Тонировка. Специальный краситель позволит свету иначе отображаться, при этом тюнинг легко сделать своими руками.
• Цветная пленка. При ее наклеивании на оптику появятся разные переливающиеся оттенки. Эта процедура более сложная, поскольку понадобится предварительный демонтаж и очистка фар.
• Светодиоды. Их установка еще более проблематична, но зато появляется эффект «ангельские глазки». Для этого помимо диодов потребуются прозрачные трубки.
• Лента. Прокладывание такой подсветки обычно дополняет дизайн машины и делает его более дорогим.

Установка американок на отечественное авто, как и любой другой тюнинг, создает иное впечатление от внешнего вида ТС. Однако не стоит забывать о правилах дорожного движения, поэтому при любой модификации с оптикой лучше подумать, не создается ли опасная для жизни ситуация.

Полезное видео

Дополнительную информацию по установке габаритов в поворотники вы можете получить из видео ниже:

Габариты american style хотел давно, здорово они смотрятся в приоровской фаре. Нашел 3 варианта.

Вариант первый: купить патроны из задней фары для двухнитиевой лампы. Одновременно самый простой и самый сложный способ. Проблема в патронах — я нигде не видел их в продаже, разборок вазовских нет, друзей с разбитыми фонарями тоже. Этот способ не для меня, увы.

Второй вариант: подключить через пятиконтактное реле. Именно по схеме ниже я и сделал свои габариты. Но, это неправильная схема)

Проблемы такие: 1. Поворотники работают не синхронно — сначала пред, потом крыло и зад, и так далее; 2. Не проходит сигнал на поворотники с иммобилайзера — машина подмигивает «попой» и крылом, когда открываешь/закрываешь её, и это весьма раздражает; 3. Скорость моргания поворотников и аварийки увеличилась.

6 — габарит 8 — поворотник 3 — масса

Провод из реле на лампу к проводу поворотника в фишке. Провод массы из реле к проводу массы из косы (или напрямую на кузов).

провод лампы габарита на правой фаре скрутил случайно

Так же поменял местами лампы в фонарях. Как сделать — отпилить лишнее и всё. Только не делайте этого в девятом часу вечера, на холоде, усталые, с закоченевшими руками, без нормального ножа.

Результат одного дня:

Свечение лампы поворотника очень мягкое, камера передает его ярче. Мне нравится. Надо переделывать, но мне нравится.

А теперь третий вариант, правильный вариант. Подключать надо с помощью тех же пятиконтактных реле, только с использованием диодных мостов и конденсаторов.

Думал, как сделать эту схему проще, хотел обмануть судьбу, но, как вы уже поняли, не получилось. Буду переделывать свою схему. Такая красота должна будет получиться на выходе:

Сейчас мы такие:

Спустя месяц с крайней работы над машиной, я таки добрался до нее. Цели и методы их достижения были определены уже давно, как следствие, никаких сложностей не возникло.

Новую схему собрал на новых компонентах. Брендовые надписи греют душу.

Простые «американские поворотники» на любой авто

Всем привет, в этой статье хочу вам рассказать, как можно на любом авто, просто и быстро сделать американские поворотники. Для этого нам понадобятся две простые релюхи автомобильные, 5-контактные, которые продаются абсолютно в любом автомобильном магазине.

Вот такие;

Итак, находим нашу фару в ней 2 провода, которые подключаются к поворотнику. На рисунке они у меня обозначены черный и красный, черный это масса, а красной это +, который приходит к поворотнику.

Находим плюсовой провод и разрезаем его.

Тот конец провода, который идет от автомобиля подсоединяем к 86 контакту реле. Другой контакт реле или можно сказать другой контакт обмотки реле (85), подсоединяем к массе автомобиля или к минусу.

Далее в замке зажигания находим контакт на котором появляется + 12 вольт после поворота ключа или при заведенном двигателе.

Под соединяемся к этому контакту, другой конец подсоединяем к реле на контакт под номером 30. Хочу сказать, что + можно взять не только с замка зажигания, а например с генератора или датчика давления масла, вообщем от туда, где появляется плюс после пуска двигателя, чтобы наши американки загорались, после того как двигатель будет запущен.

Далее, провод который идёт от фары (перерезанный), подсоединяем к контакту реле (87а), который расположен в самой середине.

Вот в принципе и всё, все скрутки хорошо изолируем, и также всё проделываем для второй фары, внизу показан чертёж подключения для двух фар.

Если кому-то пригодиться данная статья, буду только рад. Спасибо всем и ровной вам дороги.

Источник

Схема американки

Как нетрудно убедиться, описывать схему не имеет смысла ввиду ее крайней простоты. Представляет она электрическую цепь одного фонаря, то есть вам придется собрать их две.

Владельцу «семерки» необходимо просто все соединить в правильной последовательности и непременно в разрыве между:

• лампочками поворотников;
• источником питания.

Чтобы сигнал функционировал как габарит, на него подается питание по отдельному, одинарному проводу. Замыкается цепь на общую массу.

Во избежание проблем с ГИБДД, рекомендуем оснастить данную схему еще отдельной кнопкой включения американки – ее лучше вывести на приборную панель.

Схема подключения американок через реле

Собрал по схеме «Американки» через 5-ти контактное реле для начала ссылки откуда черпал информацию и вдохновение. www.drive2.ru/l/5263282/ Габариты в поворотники на одной лампе. (Американские габариты).

вот у этого чувака полезная инфа, но схема а для 2109 www.drive2.ru/l/10359022/ Американки через реле, тонируем лоб — 35% Калина www.drive2.ru/b/2652080/ Американки через реле 2109 www.drive2.ru/l/7213413/ Правильные лампочки для американок Здесь можно узнать как поставить двухконтактные лампочки на габарит с доп. +. Сразу скажу чтодополнительный габарит я ставить не рекомендую , поэтому даже приводить пример не буду! И про 2-хконтактные лампочки я тоже рассказывать долго не хочу.

Сразу к делу. Что нужно для Американок через реле

1. ПЯТИконтактное реле. (Любое) — 2шт. 2. Конденсатор 4700мкФ*25В — 2шт. (по второй схеме) 3. Диод 5819 кремниевый на 2А (можно мощнее) — 2шт. (по второй схеме) 4. Колодка под реле. — 2шт. 5. Разъёмы для соединений проводов (10-15шт) 6. Лампочки в габарит желательно тоже оранжевые L12805Y LYNX либо жёлтые простые L12805 LYNX 7. Лампочки на поворотник одноконтактные L14421Y LYNX либо 7507 Осрам Если делать с кнопкой то понадобятся ещё Провод — 2х1.5 — 2 метра Кнопка — 1шт. Предохранитель 10А — 1 шт

Схема подключения простая, но единственным минусом было — отказ работы передних поворотников без габаритов

. В процессе использования для меня это ни разу не стало проблемой, но желание доделать доделать до ума может с подвигнуть собрать реле с кондёрами и диодами.В любом варианте все работает без каких-либо проблем.

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

Это законный американский

В соответствии с изменениями, внесенными в действующие правила дорожного движения и вступившими в силу в 2006 году, требования к осветительным приборам, установленным на автомобилях, стали значительно более строгими.

С этого момента представители Госавтоинспекции смогли оштрафовать всех, кто водит машины с габаритными огнями, не соответствующими действующим ГОСТам.

Преступление квалифицируется в соответствии со статьей 12.5 Кодекса об административных правонарушениях. Здесь очень четко написано, что движение на транспортном средстве, обеспеченное габаритами, цвет и способ работы которых противоречат требованиям, запрещено. Стандарты приведены в «Основных положениях», на основании которых машины могут работать.

Административный кодекс предусматривает следующие санкции за нарушения:

• Штраф до 2500 рублей;
• Лишение прав на 6-12 месяцев;
• Конфискация незаконного устройства.

Последнее наказание кажется немного сомнительным, потому что фары вряд ли посмеют выстрелить, но, тем не менее, остальные машины вполне реальны. Поэтому мы советуем вам подумать: нужен ли вам американец?

“Американские габариты” своими руками

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817 3. Реле 5-ти контактное обычное автомобильное — 2шт 3. Клеммы для реле — 2шт 4. Круглые клеммы — 2 шт 5. Провод — 4м. (цветные) я брал по цветам как на схеме 6. Изолента или термоусадка 7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Затем подключаем “-” в любом удобном месте. Ну вот вроде и всё.

После сборки наслаждаемся проделанной работай)))
