Гидромуфта привода вентилятора

Гидромуфта привода вентилятора (рис. 58) передает крутящий момент от коленчатого вала к вентилятору. Передняя крышка 1 блока и корпус 2 подшипника соединены винтами и образуют полость, в которой установлена гидромуфта. Ведущий вал 6 в сборе с кожухом 3, ведущее колесо 10, вал 12 и шкив 11, соединенные болтами, составляют ведущую часть гидромуфты камаз, которая вращается в шариковых подшипниках 8, 19. Ведущая часть гидромуфты приводится во вращение от коленчатого вала через шлицевой вал 7. Ведомое колесо 9 в сборе с валом 16, на котором закреплена ступица 15 вентилятора, составляет ведомую часть гидромуфты, вращающуюся в шарикоподшипниках 4, 13. Гидромуфта КамАЗ уплотнена резиновыми манжетами 17, 20.

На внутренних тороидальных поверхностях ведущего и ведомого колес отлиты радиальные лопатки. На ведущем колесе тридцать три лопатки, на ведомом — тридцать две. Межлопаточное пространство колес образует рабочую полость гидромуфты.

Передача крутящего момента с ведущего колеса 10 гидромуфты на ведомое колесо 9 происходит при заполнении рабочей полости маслом. Частота вращения ведомой части гидромуфты зависит от количества масла, поступающего в гидромуфту.

Рис. 58. Гидромуфта привода вентилятора: 1 — крышка передняя; 2 — корпус подшипника; 3 — кожух; 4, 8, 13, 19 — подшипники шариковые; 5 — трубка корпуса подшипника; 6 — вал ведущий; 7 — вал привода гидромуфты; 9 — колесо ведомое; 10 — колесо ведущее; 11 — шкив: 12 — вал шкива; 14 — втулка упорная; 15 — ступица вентилятора; 16 — вал ведомый; 17, 20 — манжета с пружинами; 18 — прокладка; 21 — маслоотражатель

Масло поступает через включатель (рис. 59), который управляет работой гидромуфты привода вентилятора. Он установлен в передней части двигателя на патрубке, подводящем охлаждающую жидкость к правому ряду цилиндров.

Рис. 59. Включатель гидромуфты: 1 — рычаг пробки; 2 — крышка; 3, 8 — шарики; 4 — пробка; 5 — корпус включателя; 6 — клапан термосиловой (корпус); 7-датчик термосиловой; 9 — кольцо уплотнительное; 10 — пружина

Включатель имеет три фиксированных положения и обеспечивает работу вентилятора в одном из режимов: — автоматический — рычаг установлен в положение А (рис. 60).

При повышении температуры охлаждающей жидкости, омывающей термосиловой датчик, активная масса, находящаяся в баллоне датчика, начинает плавиться и, увеличиваясь в объеме, перемещает шток датчика и шарик 8 (см. рис. 59).

При температуре жидкости 86. 90°С шарик 8 открывает масляный канал. Масло из главной масляной магистрали двигателя по каналам в корпусе включателя, блоке и его передней крышке, трубке 5 (см. рис. 58), каналам в ведущем валу поступает в рабочую полость гидромуфты; при этом крутящий момент от коленчатого вала передается крыльчатке вентилятора.

При температуре охлаждающей жидкости ниже 86 °С шарик под действием возвратной пружины перекрывает масляный канал и подача масла в гидромуфту прекращается; при этом находящееся в гидромуфте масло через отверстие в кожухе 3 сливается в картер двигателя и вентилятор отключается.

• вентилятор отключен — рычаг установлен в положение О (см. рис. 60), масло в гидромуфту не подается, при этом крыльчатка может вращаться с небольшой частотой, увлекаясь трением в подшипниках и уплотнениях гидромуфты и набегающим на вентилятор потоком воздуха при движении автомобиля.
• вентилятор включен постоянно — рычаг установлен в положение II; при этом в гидромуфту постоянно подается масло независимо от температурного режима двигателя, вентилятор вращается постоянно с частотой, приблизительно равной частоте вращения коленчатого вала.

Рис. 60. Положения выключателя гидромуфты привода вентилятора: I — подача масла из системы смазывания двигателя; II — в гидромуфту

Основной режим работы гидромуфты камаз — автоматический. При отказе включателя гидромуфты в автоматическом режиме (характеризуется перегревом двигателя) включите гидромуфту в постоянный режим (установите рычаг включателя в положение II) и при первой возможности устраните неисправность.

Термостаты и патрубки

Патрубки системы нуждаются в обязательном присмотре. Только при герметичных соединениях можно правильно регулировать температуру мотора и предотвращать потерю чрезмерного количества охлаждающей жидкости. Внимания заслуживают места, где патрубки соединяются с остальными запчастями и где отмечается повышенная уязвимость агрегатов.

Важно! Термостаты требуются для использования антифриза. Если температура технической жидкости достигает 80 градусов, переход жидкости нарушается

При температуре в 93 градуса циркуляция нарушается, вследствие чего охлаждающая жидкость течет через радиатор мотора и это приводит к уменьшению срока службы оборудования.

Только правильное техническое обслуживание термостатов и патрубок гарантирует сохранение хорошего состояния установленных агрегатов.

Осушитель воздуха

9.1. Осушитель воздуха.

Воздухоосушитель, показанный на рисунках 211 и 212, устанавливается в пневматических тормозных системах для осушения и очищения воздуха, поступающего от воздушного компрессора, а также для регулирования рабочего давления в тормозной системе.

Рисунок 211. Внешний вид и внутреннее строение осушителя воздуха. Обозначения: 1 — Впуск; 2 — Управляющий поршень;3 — Выпуск;4 — Канал;5 — Канал; 6 — Глушитель;

7 — Выпуск;8 — Клапан выхлопа;9 — Камера влагоотделения;10 — Обратный клапан; 11 — Жиклер; 12 — Кольцевой фильтр;13 — Осушающее вещество;14 — Воздушный ресивер регенерации; 15 — Регулировочный винт. Подводы: 1 — Питающий подвод;21 — Отвод (к четырехконтурному защитному клапану); 22 — Отвод (к воздушному ресиверу регенерации); 3 — Атмосферный вывод

Использование воздухоосушителя устраняет необходимость применения влагоудаляющего оборудования на основе дополнительного охлаждения и автоматических кранов слива конденсата, а также дополнительного оборудования впрыска антифриза (спирта).

Преимущества воздухоосушителя по сравнению с традиционным кондиционированием воздуха заключается в следующем.

-Отсутствует коррозия элементов тормозной системы, вызываемая конденсатом.

-Уменьшается количество отказов в работе узлов и агрегатов тормозной системы вследствие отсутствия конденсата и масляной пленки.

-Небольшие затраты на обслуживание.

-Регулировка давления происходит в зоне очищенного воздуха, вследствие чего уменьшается вероятность сбоев в работе регулятора давления.

Осушение воздуха происходит за счет адсорбирования влаги на молекулярном уровне осушающим веществом (13). Сжатый воздух пропускают через гранулообразный, высокопористый порошок. В процессе этого любой водяной пар, содержащийся в воздухе, оседает на гранулах. Для регенерации порошка часть осушенного воздуха разряжается в атмосферу, проходя через порошок в обратном направлении. В результате снижения давления, снижается и парциальное давление водяного пара в регенерирующем воздухе (т.е. максимально сухом воздухе), что дает возможность этому воздуху поглотить влагу, осевшую на гранулах.

Рисунок 212. Строение осушителя

Осушение воздуха в фазе нагнетания.

Подаваемый воздушным компрессором воздух проходит через питающий подвод 1 (пневмосхема показана на рисунке 214) сначала через кольцевой фильтр (12), где происходит его предварительная очистка от загрязнения типа нагара и масла. Кроме того, в кольцевом фильтре (12) воздух охлаждается и часть влаги, содержащейся в нем, собирается в камере влагоотделения (9). Затем воздух проходит через гранулообразный порошок (13) — где происходит осушение — к обратному клапану (10); открывает его и проходит через отвод 21 к воздушным ресиверам тормозной системы. Одновременно через жиклер (11) и отвод 22 наполняется воздушный ресивер (14) небольшого размера для регенерации. Очистка воздуха и предварительное удаление влаги в кольцевом фильтре (12) оказывает положительный результат на срок службы и эффективность порошка (13).

Как снять вискомуфту на камазе

Вискомуфта автомобиля КАМАЗ требует сервисного обслуживания после долгого простоя транспортного средства. Износ запчастей и длительное пренебрежение заменой масла может спровоцировать поломки. Неисправность вискомуфты диагностировать сложно, поэтому любые работы, связанные с ней, рекомендуется проводить в стенах станции технического обслуживания. Шумы и подтеки жидкости говорят о необходимости в сервисном обслуживании. Оборудование не всегда требует замены. В некоторых случаях его можно починить. Обычно причиной поломок становится утечка силикона. Для устранения неисправности достаточно снять и разобрать муфту, нанести на нее силикон, подождать, пока он проникнет в вискомуфту и установить запчасть на место. Проблемы в работе вискомуфты часто провоцируют подшипники. В таком случае появляются посторонние шумы в зоне локации радиатора системы охлаждения.

Для ремонта устройства его необходимо демонтировать, устранить масло и другие расходные жидкости и сменить подшипник на новый. Некорректное поведение муфты не всегда является сигналом к тому, чтобы приобрести новый узел. Мастера поясняют, что подшипник вискомуфты КАМАЗ редко встречается в магазинах, поэтому лучше доверять все работы профессиональным техническим станциям, где найдется все необходимое для ремонта и замены деталей.

Специфика работ по сервисному обслуживанию вискомуфты заключается в необходимости организовать отверстие, куда будет залита расходная жидкость. Дилетанты в этом случае могут испортить запчасть, в то время как профессионалы быстро организуют нужное отверстие и проводят необходимые процедуры для восстановления корректной работы механизма и всей системы.

Стоит учитывать, что вискомфута изготавливается из элементов, не устойчивых к применению грубой силы. Элементы из алюминия часто гнутся в руках новичков, решивших провести сервисное обслуживание самостоятельно, и деталь оказывается непригодной к последующему применению. Поэтому ремонтные работы, осуществляемые специалистами, станут наиболее актуальным решением.

Сервис технического обслуживания «Альфа-Авто» предоставляет любые услуги по диагностированию, ремонту и замене износившихся деталей для любой модели транспортных средств марки КАМАЗ. Мы предоставляем гарантию на все проводимые работы, и проводим их точно в обговоренный срок.

• Меняем муфту вентилятора своими руками
• Принцип работы муфты вентилятора.
• Устройство муфты вентилятора.
• Замена муфты вентилятора.

При работе двигателя внутреннего сгорания выделяется большое количество тепла, двигатель нагревается, возникает необходимость охлаждения во избежание вывода его из строя. В большинстве случаев охлаждающим веществом (помимо обтекающего двигатель воздуха) является специальная охлаждающая жидкость. Жидкость, циркулируя по каналам двигателя, отбирает тепло и переносит к радиатору, в котором охлаждается, частично – набегающим потоком воздуха, а в основном – вентилятором. На автомобилях применяется в основном два вида охлаждения: воздушный и комбинированный (жидкостно-воздушный). В обоих случаях для охлаждения применяется вентилятор. Для снятия больших динамических нагрузок с вентилятора, вибраций и шумового эффекта, а также для поддержания необходимой частоты вращения, в зависимости от температуры охлаждающей жидкости, служит муфта.

Принцип работы муфты вентилятора.

Муфты вентилятора делятся на: упругие, фрикционные, электромагнитные, гидравлические, вискомуфты.

Упругая муфта через резиновые части двух соприкасающихся дисков передаёт крутящий момент от ведущего диска на ведомый, к которому крепится вентилятор. При резком переходе двигателя от одного режима на другой, ударные нагрузки гасятся за счёт упругости резины, которая соединяет ведомый и ведущий диски. Вентилятор постоянно вращается за счёт клиноременной передачи от шестерни привода вентилятора на его шкив.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Автомобили Урал-375д, Урал-4320

Публикация:

   Проверка и регулировка включателя гидромуфты привода вентилятора двигателя Камаз-740

Читать далее:

   Проверка и регулировка натяжения приводных ремней

Проверка и регулировка включателя гидромуфты привода вентилятора двигателя Камаз-740

Исполнитель: механик-регулировщик.

Инструмент и принадлежности: ключи гаечные 14, 17, 19, 22 и 32 мм, ключ торцовый 13 мм, ломик для поворота коленчатого вала, емкость для слива охлаждающей жидкости.

Продолжительность работ: 45 мин.

Дополнительные материалы по теме:

Содержание работ и технические условия Проверка включателя гидромуфты

Включатель гидромуфты проверяется по включению вентилятора в работу на каждом из трех его режимов.

Автоматический режим
1. Установить кран включателя в положение «В», для чего тягу включателя поставить в крайнее верхнее положение.
2. Пустить двигатель. Вентилятор должен автоматически включаться при температуре 90 °С и выключаться при температуре 85 °С, поддерживая тем самым температуру охлаждающей жидкости в необходимых пределах.
3. Отрегулировать ход штока термосилового датчика включателя гидромуфты в случае увеличения температуры охлаждающей жидкости (при работе вентилятора в автоматическом режиме) более 105° С.

Вентилятор выключен
1. Установить кран включателя в положение «0», для чего тягу 2 включателя поставить в среднее положение.
2. Пустить двигатель. Вентилятор не должен включаться. Допускается его вращение с небольшой частотой.

Вентилятор включен постоянно
1. Установить кран включателя в положение «П», для чего тягу 2 включателя поставить в крайнее нижнее положение.
2. Пустить двигатель. Независимо от температуры охлаждающей жидкости вентилятор включен постоянно.

Регулировка включателя гидромуфты
1. Слить охлаждающую жидкость из системы охлаждения.
2. Отвернуть гайки и снять колпак фильтра центробежной очистки масла и колпак poTopat
3. Ослабить контргайку и гайку рычага крепления натяжного устройства приводных ремней гидромуфты.
4. Отвернуть болты направляющей планки тяги включателя гидромуфты, снять планку и тягу.
5. Отвернуть болты корпуса включателя и снять включатель гидромуфты с двигателя.
6. Закрепить включатель гидромуфты в тисках, отвернуть гайку 15 крепления термосилового датчика и вынуть датчик 16 из корпуса
7. Отрегулировать ход золотника включателя гидромуфты. При позднем включении вентилятора в автоматическом режиме его работы необходимо убрать одну или несколько регулировочных шайб 14, расположенных между датчиком и корпусом включателя. При раннем включении вентилятора количество шайб необходимо добавить.
8. Затянуть гайку крепления термосилового датчика с моментом 2—2,5 кгс-м.
9. Установить включатель гидромуфты на двигатель и закрепить его.
10. Установить тягу включателя с направляющей планкой и закрепить ее болтами.
11. Отрегулировать натяжение приводных ремней гидромуфты в соответствии с технологической картой № 21.
12. Установить и завернуть гайки колпаков ротора и фильтра центробежной очистки масла.
13. Залить в систему охлаждающую жидкость.
14. Пустить двигатель и проверить работу включателя гидромуфты.

Рис. 1. Включатель гидромуфты двигателя КамАЗ-740:
1 — крышка корпуса включателя; 2 —тяга; 3 — корпус включателя; 4 — шайба возвратной пружины; 5 — возвратная пружина; 6 — золотник включателя гидромуфты; 7 — уплотнительиое кольцо крышки корпуса; S — уплотнительное кольцо пробки крана; 9 — пробка крана включателя; 10 — рычаг пробки крана; 11 — пружина фиксатора; 12 — фиксатор рычага пробки крана; 13 — крышка пробки крана; 14 — регулировочные шайбы; 15 — гайка крепления термоснлового датчика; 16 — термосиловой датчик в сборе; 17 — уплотнительное кольцо термосилового датчика

Рекламные предложения:

Читать далее: Проверка и регулировка натяжения приводных ремней

Категория: —
Автомобили Урал-375д, Урал-4320

Об изделиях фирмы «Borg Warner Thermal Systems»

Направляю Вам для использования при рассмотрении обращений покупателей по качеству автотехники КАМАЗ перечень применяемых в автотехнике КАМАЗ вязкостных муфт в сборе с кольцевым вентилятором производства фирмы «Borg Warner Thermal Systems».

Директор Департамента организации сервиса — Першко А.Т.

Приложение: Перечень применяемых в автотехнике КАМАЗ вязкостных муфт в сборе с кольцевым вентилятором производства фирмы «Borg Warner Thermal Systems»

• Меняем муфту вентилятора своими руками
• Принцип работы муфты вентилятора.
• Устройство муфты вентилятора.
• Замена муфты вентилятора.

• Принцип работы муфты вентилятора.
• Устройство муфты вентилятора.
• Замена муфты вентилятора.

На автомобилях применяется в основном два вида охлаждения: воздушный и комбинированный (жидкостно-воздушный). В обоих случаях для охлаждения применяется вентилятор. Для снятия больших динамических нагрузок с вентилятора, вибраций и шумового эффекта, а также для поддержания необходимой частоты вращения, в зависимости от температуры охлаждающей жидкости, служит муфта.

Принцип работы муфты вентилятора.

Гидромуфта обеспечивает более плавное включение-отключение вентилятора, происходит это автоматически и зависит от роста температуры охлаждающей жидкости. Вещество, находящееся в баллоне включателя, нагревается до температуры плавления, объём его увеличивается, золотник перемещается, открывая канал доступа масла в гидромуфту. Чем больше масла поступает в муфту, тем больше обороты вентилятора. При закрытии канала доступа масла к муфте, вентилятор отключается.

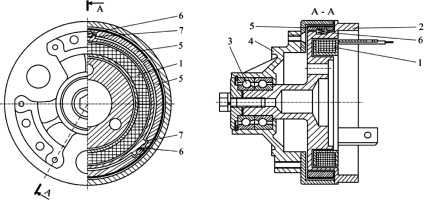

Электромагнитная муфта. При достижении температуры охлаждающей жидкости 90-95°С, датчик подаёт электропитание на электромагнит, который срабатывает, и металлическое кольцо, примагничиваясь к шкиву, включает вентилятор. При понижении температуры охлаждающей жидкости до 75-78°С, вентилятор отключается.

В настоящее время всё чаще стали применяться электрические вентиляторы с электронным управлением. Сигналы от датчиков температуры передаются на блок управления, анализируются, и подаётся команда на включение – отключение вентилятора или коррекции его оборотов.

Устройство муфты вентилятора.

Упругая муфта вентилятора изготовлена из двух стальных дисков (ведущего и ведомого), соединяющихся между собой резиной. Ведущий диск имеет посадочные зубья по внутреннему диаметру, которыми садится на вал. Ведомый диск имеет припаянные к нему втулки с резьбой для крепления вентилятора.

Выключатель устанавливается в патрубке охлаждающей жидкости. Термосиловой датчик, реагируя на отклонение температуры охлаждающей жидкости, включает или выключает подачу масла в гидромуфту.

В передней шайбе имеется биметаллическая пластина, крепящаяся на штифт и закрывающая впускные каналы. Пластина штифтом соединена с биметаллической пружиной. При повороте пружины пластина поворачивается вместе с ней, открывая впускные каналы.

Торец ротора имеет зубья для перекачки масла. К передней части муфты через шпильки крепятся лопасти вентилятора. Электромагнитная муфта состоит из электромагнита, крепящегося к ступице, якоря, закреплённого пластинчатой пружиной к ступице и свободно вращающегося с ним, теплового реле, размещённого в верхнем бочке радиатора.

В автомобилях более ранних выпусков электронный блок управления отсутствует, а роль включения или выключения вентилятора выполняет термовыключатель. Недостаток данной схемы в том, что терморегулятор не подбирает оптимальные обороты на переходных режимах, а только отключает вентилятор от работы при понижении температуры охлаждающей жидкости ниже минимально настроенной и подключает вентилятор к работе при повышении температуры до максимально настроенной.

В зависимости от марки авто, могут быть изменения в конструктивных решениях, но принцип один и тот же.

Замена муфты вентилятора.

Электромагнитная муфта снимается в следующем порядке. Перед снятием сливается охлаждающая жидкость из системы, снимается радиатор, приводной ремень вентилятора, откручивается гайка крепления вентилятора рожковым ключом на 32. Демонтировать электромагнитную муфту. Для снятия оси с подшипниками необходимо снять крышку газораспределения и снять стопорное кольцо. Собирается электромагнитная муфта в обратном порядке.

Все вышеперечисленные механизмы на автомобилях различных марок и различных годов выпуска имеют конструктивные различия, поэтому, прежде чем выполнять демонтажно-монтажные работы, необходимо тщательно изучить инструкцию по эксплуатации и ремонту данного типа машины. При возникновении затруднений обратитесь на станцию технического обслуживания.

Профилактика и техническое обслуживание

Достаточно долгое время обеспечивает правильную и бесперебойную работу привод гидромуфты. КамАЗ в целом обладает хорошим запасом надёжности. И для того чтобы это продолжалось как можно дольше, нет нужды в специальном обслуживании. Профилактика неисправностей заключается в общем регулярном осмотре, плановом техническом обслуживании с качественной заменой масел и других технических жидкостей.

Также при эксплуатации и обслуживании гидромуфты всегда следует уделять внимание её слабым местам – выключателю. Своевременная замена неисправного выключателя сможет сильно облегчить эксплуатацию узла в целом

Назначение гидромуфты

Важнейший узел для обеспечения эффективного охлаждения двигателя – гидромуфта. КамАЗ без неё имел бы непрерывно работающий вентилятор охлаждения. Смысл ее – в нужное время включать вентилятор, а затем выключать. Ведь в моменты прогрева двигателя, а также в холодное время эксплуатации автомобиля обдув совсем не нужен.

Прямое назначение гидромуфты – в нужное время передать крутящий момент коленчатого вала двигателя вентилятору охлаждения. Также она значительно гасит резкие изменения в работе коленвала и служит хорошим демпфером для привода вентилятора.

Как работает этот уникальный узел системы охлаждения, будет понятно из его строения.

Как производится ремонт

Первое, на что стоит обратить внимание автолюбителю, так это на перегрев двигателя. Возможно, с ним связана именно вискомуфта, хотя стоит проверить и, к примеру, термостат. Если проблема кроется именно в вязкостной муфте, стоит попробовать ее отремонтировать

Хоть во многих описаниях и написано, что замена силиконовой жидкость невозможна и оная заливается в корпус единожды вплоть до утилизации всего устройства, на практике долив свежей жидкости осуществить очень просто. Проблема лишь в том, чтобы найти ее. В как в офлайн, так и онлайн-магазинах она может быть найдена под именами « жидкость для ремонта вискомуфты », « масло для вискомуфт » или просто « силиконовая жидкость ». Если речь идет о ремонте вискомуфты в системе подключаемого полного привода, то покупать стоит именно оригинальную – недорогие аналоги недостаточно вязкие. А если вы ремонтируете вискомуфту вентилятора, то купить можно универсальную жидкость

Если проблема кроется именно в вязкостной муфте, стоит попробовать ее отремонтировать. Хоть во многих описаниях и написано, что замена силиконовой жидкость невозможна и оная заливается в корпус единожды вплоть до утилизации всего устройства, на практике долив свежей жидкости осуществить очень просто. Проблема лишь в том, чтобы найти ее. В как в офлайн, так и онлайн-магазинах она может быть найдена под именами « жидкость для ремонта вискомуфты », « масло для вискомуфт » или просто « силиконовая жидкость ». Если речь идет о ремонте вискомуфты в системе подключаемого полного привода, то покупать стоит именно оригинальную – недорогие аналоги недостаточно вязкие. А если вы ремонтируете вискомуфту вентилятора, то купить можно универсальную жидкость.

Итак, для ремонта сломавшейся детали стоит начать с проверки уровня силиконовой жидкости . Очень часто наблюдается ее утечка. Необходимо залить новую жидкость, для чего делается следующее:

• Вязкостная муфта демонтируется и разбирается;
• Муфта укладывается горизонтально, после чего с нее снимается штифт, находящийся под пластиной с пружиной. Если отверстия для слива нет, его придется делать самостоятельно, что опытные ремонтники делать не советуют;
• После снятия штифта обычным шприцом заливают порядка 15 мл силиконовой жидкости . Жидкость заливают постепенно, делая паузы на полминуты-минуту, чтобы силикон смог разойтись между дисками;
• Вязкостную муфту протирают, собирают и устанавливают на место.

Шум при работе вискомуфты свидетельствует о выходе из строя подшипника , которым она оборудована. Для замены подшипника нужно фактически проделать то же, что описывалось выше, а также произвести еще несколько операций. По этой причине мы сразу отметим, что при замене подшипника вискомуфты старую силиконовую жидкость нужно обязательно слить, а сразу после замены детали необходимо залить новую порцию силикона. И вот как быть со сломанным подшипником:

• Демонтировать вязкостную муфту;
• Слив жидкость, снимите верхний диск и демонтируйте подшипник с помощью специализированного инструмента (съемника). Вам также надо будет сточить развальцовку. Категорически не рекомендуем снимать его подручными средствами. После, установите новый подшипник. Подойдет закрытый подшипник без видимых шариков. Как и было описано выше, заливается свежая жидкость;
• Устройство возвращают на место.

Здесь важно учитывать, что вискомуфта не терпит силовых воздействий – даже слегка деформировав диск, вы сделаете невозможным дальнейший ремонт. Само устройство покрыто тонким слоем специальной смазки, которую лучше не снимать в ходе ремонта. Во всем остальном, процедуру нельзя назвать очень сложной

Практика показывает, что у многих автолюбителей, занявшихся самостоятельным ремонтом вискомуфты вентилятора, возникают некоторые трудности с обратной сборкой устройства. Советуем или найти видеоруководства, или фиксировать каждый этап работ на камеру смартфона

Во всем остальном, процедуру нельзя назвать очень сложной. Практика показывает, что у многих автолюбителей, занявшихся самостоятельным ремонтом вискомуфты вентилятора, возникают некоторые трудности с обратной сборкой устройства. Советуем или найти видеоруководства, или фиксировать каждый этап работ на камеру смартфона.

Схема подключения

Схема подключения датчика включения вентилятора в автомобилях класса евро 4 очень проста: коммутационный элемент последовательно соединяется с электродвигателем вентилятора. Как-либо повлиять на подачу электроэнергии к рабочему элементу водитель не может. Эту особенность следует учитывать при эксплуатации автомобиля. Датчик может включиться в любой момент, в том числе при преодолении водной преграды, что может привести к механическому разрушению крыльчатки вентилятора.

В более поздних моделях, например, в автомобилях КАМАЗ евро 3 и евро 2 вентилятор включается посредством тумблера из кабины. При такой схеме водитель может в любой момент активировать работу системы принудительного охлаждения двигателя, а также отключить ее при необходимости.

Датчик включения электромуфты камаз

Привет, красота тоже предстоит сделать данную работу замену переднего сальника, не подскажиш номер каталожный

Да он не клинит, а просто получается хлопок посмотри на интеркулер если верхние ряды вздулись значит хана, у тебя же евро 2?

После закрепления нижней части разрезанного диффузора- закрепляем его верхние четвертинки.Но до их установки я сделал фото, которое даёт представление о том, как много стало места без диффа для ремонта.Этот “диапазон позволил мне заменить электромуфту, карлсона и ремень без демонтажа радиатора.

Контроль температурного режима двигателя

В каждом автомобиле присутствуют датчики, помогающие следить за состоянием работы системы охлаждения двигателя. В КАМАЗе присутствуют датчик вентилятора и температуры жидкости.

Датчик включения вентилятора

Датчик включения вентилятора КАМАЗа — чувствительный прибор, который подает сигнал на включение или отключение элемента в зависимости от температуры охлаждающей жидкости.

Данное устройство есть только в автомобилях, которые оснащены вентиляторами охлаждения с электрическим приводом.

Датчик температуры охлаждающей жидкости

ДТОЖ — это электронный датчик, который измеряет температуру жидкости для охлаждения (ЖО) двигателя КАМАЗа. Полученные результаты помогают решить несколько важных задач:

1. Так как данные выводятся на приборную панель, водитель может визуально контролировать изменение температуры силового агрегата.
2. Также данные с ДТОЖ подаются на электронный блок управления, который корректирует работу систем двигателя.

Таким образом, датчик помогает контролировать температуру ЖО и поддерживать ее при разных погодных условиях.
