Как заменить центральный замок на ваз 2110. установка и ремонт центрального замка на ваз десятой модели

Где Находится Блок Центрального Замка Ваз 2110

Расположение обычного предохранителя CZ на ВАЗ 2110

где является центральный предохранитель замок на ВАЗ 2110

Многие владельцы автомобилей, принадлежащих к десятому семейству ВАЗов, со временем задаются вопросом: где их найти предохранитель центрального замка? Это связано с тем, что сигнал тревоги обычно подключается отрицательным контролем к стандартному блоку процессора, и этот предохранитель всегда включен.

По какой-то причине блок предохранителей для него не был найден, но он в стекле соединен изолентой с жгутом проводов за блоком предохранителей.

Понравилась ли Вам эта статья? Поделитесь этой ссылкой с друзьями:

52 комментария к записи «Установка предохранителя CZ на ВАЗ 2110»

Спасибо за информацию. Я бы никогда не догадался. что предохранитель центрального замка сзади, кроме того, соединен с изолентой.

Могу ли я зарегистрироваться здесь? Купил 12шек 2003гв (учусь ездить), хочу привести в порядок, а советы умных людей не помешают)

Регистрация здесь не обязательна, только комментарии появятся после модерации.

Всем привет! Скажи мне, пожалуйста! ВАЗ 2112. Блок центрального замка поет как зуммер. Открытие / закрытие не происходит. На розовых и коричневых проводах блока CZ на 12 В вес хороший. Импульс на выходную мощность (желтый и красный провода) составляет 0,3-6 вольт, что недостаточно для запуска двигателей. Положить в новый блок CZ без разницы! Куда «копать»?

На коричневом проводе, где плюс. Посмотрите на конус в двери водителя, чтобы повредить изоляцию и закрыть провода. Откройте облицовку двери, открутите разъемы CZ и отсоедините разъем CZ и вызовите разомкнутый и короткий провода управления.

Как быстро привыкаешь ко всему хорошему. Казалось бы центральный замок, такая мелочь, но в какой-то степени.

Ремонт блока управления электроприводом автомобиля

Я не нашел его на 10 ( Чехия без сигнала. Не работает с цепочкой для ключей. В инструкции все плуги. Когда вы зажигаете брелок, все работает. Я думаю, что этот человек навсегда ушел или предохранитель предотвращен. Опыт работы 1 год. Я учусь медленно.

Привет, я ужасно взломал реле стеклоподъемника на монтажном блоке. Стекло работает вовремя, и даже целый день я хожу с открытым наконечником, где искать причину? Я много думал, но где она не знает. заранее спасибо.

У вас есть что-нибудь еще в сборке, которая работает нормально, без предохранителей и предохранителей? Вы можете сломать или окислить дорожки в блоке. Масса прикреплена справа от педали газа в правом верхнем углу пластиковой накладки. Существует соединение через пластик, поэтому эта проблема не является чем-то необычным. Если проблема заключается только в реле стеклоподъемника, вы можете просто установить перемычку между контактами 30 и 87.

Привет, я на дюжине стендов ТОМАГАВК. Зимой я купил машину, проблем с посадкой не было, даже в сильный мороз. Пришла жара, и у меня были проблемы. утром, пока не остынет, он начинается в шесть месяцев, но в середине дня стартера нет, он отличный и не запускается. Они говорят, что причина — это сигнал. Конечно, но как решить эту проблему самостоятельно, мы имеем более 300 км более чем одного сервиса электроники. Заранее спасибо!

Всем привет! У вас проблемы с плохим или сожженным контактом. Просмотрите следующие места и подпишитесь на результаты: — положительные клеммы на генераторе. Не нагревайте, не выходите, изоляция на клеммах не должна гореть. — выключатель зажигания (8-контактный разъем). Контакты не должны быть записаны. — 8-контактный и 2-контактный разъем в кармане слева от Блок предохранителей. Контакты в розовом и коричневом цветах не могут быть записаны. — Гайка, которая затягивает клеммы заземления справа от педали газа над пластиковой крышкой, должна быть надежно затянута. Если в этих местах нет причин, пишите, мы посмотрим глубже.

Добрый вечер, сегодня я выключил предохранитель. за блоком предохранителей отключить CZ, но проблема не решена. Я забыл об аварии. машина завелась через некоторое время, но только после небольшого толчка, где-то рядом с бензобаком. Я обязательно посмотрю все зажимы и соединения. Поэтому мне нужно подключить предохранитель. И все же, может ли газовый насос толкнуть так, если да, возможно, это объясняет, что он не заводится с прогретой машиной?

ВАЗ 2110 Система центрального замка

12.21. Система центрального замка

ОБЩИЕ СВЕДЕНИЯ

1. Блок предохранителей N2 (Предохранитель АМ1) 2. Замок зажигания (Выключатель сигнальной лампочки) 3. Контрольное реле замков дверей

4. Блок предохранителей N1 (Предохранитель стеклоподъемника) (Предохранитель приборного щитка) 5. Выключатель замков 6. Замки дверей (Двигатель замка) (Контрольный выключатель, проверяющий закрытие замка)

Система состоит из выключателей, приводов и соединительных проводов.

Диагностика обычно ограничена проверкой соединений проводов и приводов на наличие мелких неисправностей, которые легко устранить.

Таблица подключения тестера и проводимости главного блока выключателей системы центрального замка

1. Замкнуто 2. Отомкнуто

3. Перед

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Система центрального замка использует двусторонние соленоиды для замыкания и отмыкания замков дверей. Выключатели замков имеют два рабочих состояния: Замкнуто (Lock) и Открыто (Unlock). Эти выключатели приводят в действие реле, которое в свою очередь подает напряжение на соленоиды замков дверей. В зависимости от того, какой сигнал посылается на реле, оно меняет свою полярность, позволяя обеим частям цепи иметь положительное или отрицательное напряжение.

2. Всегда, прежде всего, проверяйте защиту электрической цепи. На некоторых автомобилях используются вместе автоматические выключатели и предохранители.

3. Переключите выключатели в оба положения (Lock и Unlock) при выключенном двигателе. Прислушайтесь к слабому щелчку срабатывающего реле.

4. Если вы не услышите щелчка, проверьте присутствие напряжения на выключателях. Если напряжение присутствует, проверьте провода между блоком предохранителей и выключателями на наличие коротких замыканий или разрывов.

5. Если напряжение присутствует, но щелчка не слышно, проверьте выключатель на проводимость тока. Замените выключатель, если он не проводит ток ни в одном из положений (см. табл. Таблица подключения тестера и проводимости главного блока выключателей системы центрального замка).

6. Если выключатель проводит ток, но реле не щелкает, проверьте провода между выключателем и реле. Восстановите соединение, если в цепи есть разрыв.

7. Если реле получает питание от выключателя, но не посылает его на соленоиды, проверьте надежность заземления корпуса реле. Если заземление корпуса реле в порядке, замените реле.

8. Если работают соленоиды всех замков, кроме одного, снимите панель отделки с той двери (см. подраздел 11.12) и проверьте наличие напряжения на соленоиде при включении/ выключении выключателя замка. На одном из проводов должно быть напряжение, когда выключатель находится в положении замкнуто; второй провод должен быть под напряжением, когда выключатель находится в положении отомкнуто.

9. Если на неработающем соленоиде присутствует напряжение, замените его.

10. Если на неработающем соленоиде отсутствует напряжение, проверьте провод между соленоидом и реле на наличие разрыва. Предупреждение Зачастую провода ломаются в той части жгута проводов, который расположен между кузовом и дверью (постоянное открытие и закрытие двери приводит к накоплению в проводах усталости и, в конечном счете, к разрыву проводов).

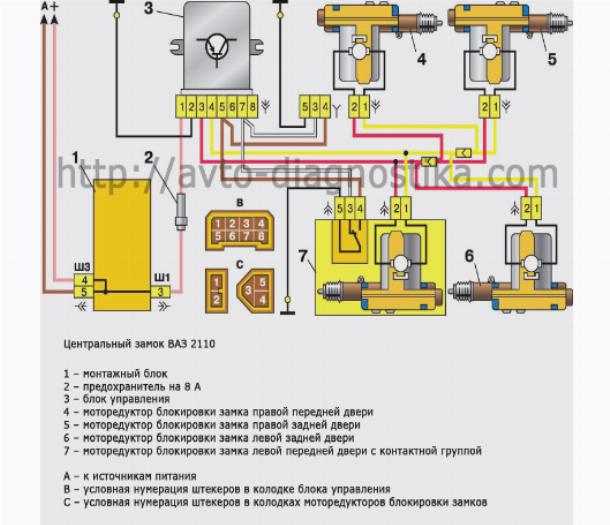

Конструкция центрального замка и схема

На одной плоскости с разъёмом магнитолы прикреплены две коробочки — требуемая нам, а также иммобилайзер если он есть. Туда неизбежно попадает большое количество влаги и грязи.
Но суть подключения останется та же. Если все работает нормально, можно устанавливать обшивку дверей на место и пользоваться автомобилем.
Чтобы зафиксировать его положение и определить текущее положение двери работает ещё один микропереключатель. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов.
Внимательно отнеситесь к соединениям и изоляции проводов. Во-первых, основной блок сигнализации должен иметь разъем обычно 6-ти контактный с силовыми выходами для подключения замков дверей. Здесь не нужна самонадеянность — добавить актуатор будет сложно, так как к нему должна идти штатная проводка.
В обнажившемся жгуте проводов найти кабель, идущий к дверным концевикам имеет белую с черным расцветку и в его разрыв впаять диод 1N так, чтобы направление возможного прохождения тока было только в сторону концевых выключателей. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов. Внимательно отнеситесь к соединениям и изоляции проводов.

Принцип работы центрального замка

Если корпус одного из них оплавляется в следствие перегрева коллектора электропривода, это становится причиной многих проблем: активатор на отдельно взятых дверях перестает функционировать; постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя. Все элементы центрального замка зафиксированы, остается правильно проложить провода. Если окажется, что вместо них вмонтированы обычные выключатели, то подключить сигнализацию не удастся. Второй вариант проще, так как не требует дополнительных работ по снятию и установке приборной панели. Длина около метров.

Приобретать по желанию, штук 10 будет вполне достаточно. В водительской двери устанавливают электропривод с четырьмя выводами. Рекомендуем прочитать, как рассчитать номинал предохранителя.

Защитная трубка проводки дверей Самый оптимальный вариант — использовать проходную резиновую трубку. Все провода, добавляемые в конструкцию авто, должны быть защищены используйте термостойкие трубки либо изоленту.
Установка сигнализации на ваз своими руками

Подружим сигнализацию и ЦЗ

Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:

Управление ЦЗ подачей «массы»

Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.

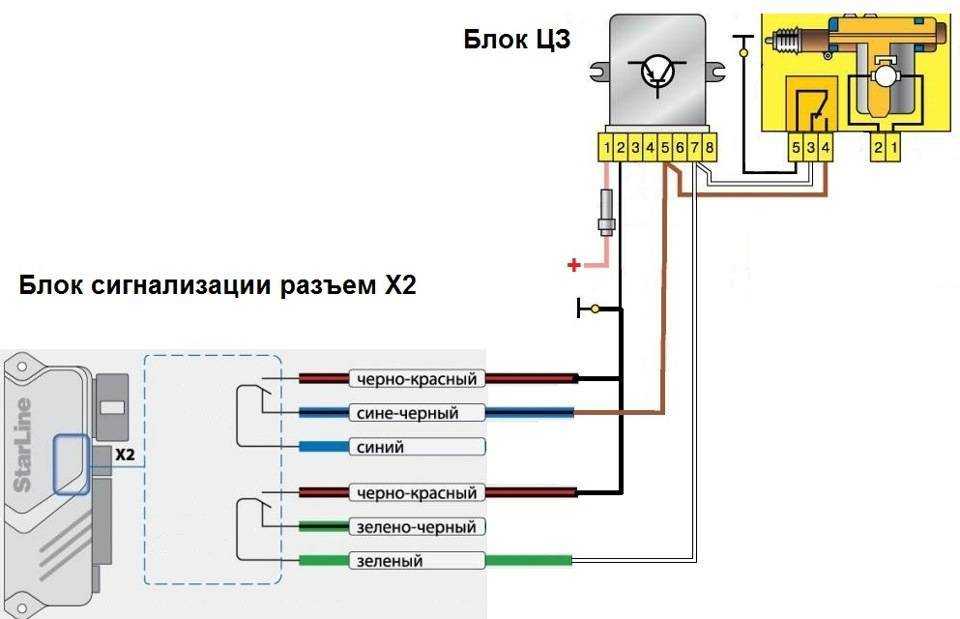

Схема подключения ЦЗ ВАЗ

Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.

Чтобы не возникло вопросов, покажем то, что должно получиться в результате:

Схема подключения, ЦЗ ВАЗ

Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.

Примерная последовательность действий, выполняемых установщиком:

Изготовить и проложить 4-жильный кабель, проходящий от блока сигналки к 8-контактному разъёму;
Осуществить подключение кабеля на стороне блока сигнализации (см. последнюю схему);
Возле 8-контактного разъёма разорвать белый и коричневый провода, идущие от микропереключателя (контакты 5 и 7). Главное – не перепутать их с проводами, идущими на треугольный разъём «С»;
Выполнить подключение в разрывы проводов, белого и коричневого. На этом – всё.

Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.

Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.

Интересный нюанс, из практики

Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?

Взгляните, что именно может присутствовать в некоторых из комплектаций:

Удешевление – нет актуатора водителя

В водительской двери может отсутствовать исполнительный механизм. И тогда, к БУ ЦЗ подключать сигналку бесполезно. Нет актуатора, а значит, некому закрывать или открывать дверь и передвигать рычажок микрика. Допустим, замки закрываются, а затем мы убираем массу с коричневого провода и получаем следующее: белый провод находится на массе, происходит отпирание.

Отмечаем следующее: выполнять монтаж можно только тогда, когда вы уверены, что в водительской двери есть актуатор.

Были комплектации, где установлен только микропереключатель. Здесь не нужна самонадеянность – добавить актуатор будет сложно, так как к нему должна идти штатная проводка. С завода, как вы понимаете, она может отсутствовать. И что тогда делать, непонятно.

Остался один нерассмотренный вопрос – где именно расположен блок управления ЦЗ. В указанных моделях ВАЗ если ЦЗ есть, то есть и БУ. А расположен он под крышкой торпеды, рядом с водителем, справа:

ВАЗ-2110, БУ ЦЗ

Снимаем «бороду» торпеды и смотрим, что находится справа вверху. На одной плоскости с разъёмом магнитолы прикреплены две коробочки – требуемая нам, а также иммобилайзер (если он есть).

Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки. Штатно на актуаторы идут всего два силовых кабеля. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Такой вариант, как вы догадываетесь, не является рекомендуемым. Представьте, что будет, если сигнализация сломается. ЦЗ должен остаться, а в данном случае это не будет выполнено. Удачного подключения!

Функциональные особенности и назначение ЦЗ

Для системы автомобильной безопасности ЦЗ выступает в качестве одного из основополагающих элементов. Именно он несет ответственность за контролирование всех замков в авто. Собственно, благодаря этому он и получил название центрального. Имея специальный ключ-иммобилайзер, вы можете на определенном расстоянии удаленно управлять автомобильными замками. Сам сигнал посылается со специального брелока. Последний, в свою очередь, представлен центральным управленческим узлом, команды которого позволяют регулировать положения замков, стекол, багажника, люка и т. п.

Ввиду того, что ЦЗ принято относить к видам систем, основная функция которых – обеспечение комфортного управления транспортом. Для новых моделей авто характерна установка более современных видов ЦЗ, когда программа автоматически производит регулирование действий с закрыванием и открыванием дверей в момент, когда машина осуществляет движение. В более современных авто их система безопасности и центральный замок объединены в одном иммобилайзере.

Метод привода активатором в работу центрального замка

Выявление причин не срабатывания центрального замка надо начинать с активатора. Конструкция активатора:

к нему подходят пять проводов электропитания;
сверху находится пыльник, это можно увидеть, когда снимется верхняя крышка;
электромотор подключен к питанию двумя проводами;
к концевым фишкам подходят три провода;
на валу моторчика насажена шестерня;
имеется хвостовик штока.

Проверку работы активатора необходимо проводить с фиксацией на месте с подключенной тягой.
Так как не закрепленный активатор показывает неправильную работу, шток постоянно будет самопроизвольно уходить в противоположное направление.

Принципиальная работа центрального замка

Разблокировка производится путем открывания ключом замка водительской двери.
В конструкции предусмотрено производить разблокировку остальных дверей пассажирами по своему усмотрению.

Центральный замок не закрывает двери

Каждая дверь ваз обеспечена отдельно смонтированными моторедукторами, с подсоединением к тягам блокировки.
Редуктор состоит из электродвигателя с постоянным током, а возбуждение производится постоянными магнитами с приводом в действие шестерен рейки.
В конструкции моторедуктора с водительской стороны предусмотрен переключатель, который срабатывает при нажатии фиксатора блокировки или от поворота ключа в замке двери.
При замыкании контактов включателя сигнал поступает на электронный блок управления и происходит включение в работу всех расположенных в дверях моторедукторов.
Они приводят в действие тяги, которые в свою очередь производят рычагами блокировку/разблокировку дверей.
Конструкция блока управления предусматривает автоматическую разблокировку всех замков дверей во время дорожно-транспортного происшествия (удара об препятствие).

Причины выхода из строя и их исправление

Если центральный замок вышел из строя, не работает, надо провести проверку:

предохранителя(см. Ваз 2110: как проводится замена предохранителей);
проводов, разъемов;
центрального блока управления;
работу моторедукторов.

Примечание: вышедший из строя блок управления и моторедукторы ремонту не подлежат, поэтому их необходимо заменить новыми агрегатами.

При поломке центрального замка необходимо сразу производить его ремонт.
Причину выхода его из строя выявить не сложно и провести ремонт самостоятельно во многих случаях не составит большого затруднения.
При выявлении причин более конструктивного характера, необходимо проводить замену его деталей в сборе.

Полная конструкция центрального замка состоит из:

активатор – электропривод;
электрических клемм проводов;
тяг приводов.

Подключение центрального замка

Поломка замка чаще всего объясняется выходом из строя мелких деталей. Электропривод устанавливается от различных поставщиков. Детали могут нести в себе небольшие отличия в прилагаемых усилиях и особенностях конструкций. Но работа, производимая ими, не несет больших отличий.

Не работает центральный замок ВАЗ-2110

Если ситуация совсем безнадежна в ремонте центрального замка, то в таком случае можно попробовать приобрести новые механизмы и поставить их своими руками. Таким способом можно значительно сэкономить собственные средства.

Установка центрального замка:

отключить АКБ и снять обшивку дверей;
демонтировать стеклоподъемники;
снять старые активаторы.

После проведения вышеприведенных действий следует монтировать новые активаторы. Для того чтобы новые приводы работали правильно, нужно много места для свободного передвижения тяги. Активаторы необходимо крепить на ровной поверхности, чтобы не затруднять работу валов шестерни. Перед установкой привода в дверь нужно правильно согнуть тягу, так, чтобы угол сгиба был минимальным. После установки вышеприведенного элемента нужно произвести укладку проводов от каждой двери к месту, куда будет монтироваться блок управления. Провода необходимо укладывать в нижней части двери, чтобы они не сталкивались с какими-либо движущимися механизмами дверей, кузова. Следующий этап – это установка блока. Блок управления необходимо ставить либо в дверь авто, либо за панелью приборов, чтобы к нему не было доступа злоумышленникам. То место, куда будет ставиться блок управления (БУ), обязательно должно быть сухим. После монтажа блока управления, следующим этапом идет подключение проводки ЦЗ, которая идет в комплектации с системой.

Подобного рода работы можно осуществлять, опираясь на инструкцию, которая идет в комплекте с центральным замком. В том случае, если это сложно, за помощью можно обратиться к электрику либо в специализированный автосервис.

https://www.youtube.com/watch?v=_to28MvT8Oc

Центральный замок на ВАЗ 2110

Центральный замок ваз 2110.

Установка главного реле центрального замка.

Установка центрального замка на ваз 2104.

Сколько стоит редуктор заднего моста на ваз 2106.

кнопки центрального замка на ваз 2110.

При установке центрального замка на ВАЗ 2106, можно пойти двумя путями.

Центральный замок ваз 2110 фото.

Центрального замка ваз 2110.

Центральный замок не закрывает все двери ваз 2110.

Центральный замок ваз 2110.

Центральный замок не закрывает двери.

Центральный замок ваз 2110.

Ваз 2111 ремонт центрального замка эл схема.

…приоровских регулировка электрозеркал, управление центральным замком, по…

…при этом не тянуть новые провода из всех дверей.Машина ваз2114 2005…

Центральный замок ваз 2109.

дополнительный активатор центрального замка ВАЗ 2110.

Центральный замок состоит из входных датчиков, блока управления и исполните…

Центральный замок ваз 2110 своими руками.

Сигнализация и Центральный замок, Как все это поставить без особых хлопот.

Схема установки центральных замков на ваз 2107.

Как поменять салонный фильтр на полПочему нельзя оставлять ребенка одного в…

5. Ключом TORX Т40 отворачиваем два винта крепления замка.

Центральный замок ваз 2110.

Установка центрального замка своими руками.

Установка центрального замка.

Заклинил центральный замок задних дверей ваз 2110.

Схема: 6 – Блок предохранителей/реле; 102 – Переключатель дверного замка; 1…

Замена замка зажигания на ВАЗ-2110.

Центральный замок ваз 2110 открывается и закрывается.

Электроприводы замков дверей.

ставьте на водительскую дверь пятипроводной актуатор, хотите допкнопкой – с…

Электроприводы замков дверей.

Скажу сразу, что если у вас новые дверные замки(механизмы) то проблем с уст…

Контакты на кнопки птф ваз 2110.

Замена включателя дверного замка.

Блок управления ЦЗ находиться в центральной консоли,там где контроллер,в от…

Установка кнопки центрального замка на Ваз 2110.

Центральный замок на ваз 2107 своими руками.

как открыть дверь ваз2112 заклинил замок.

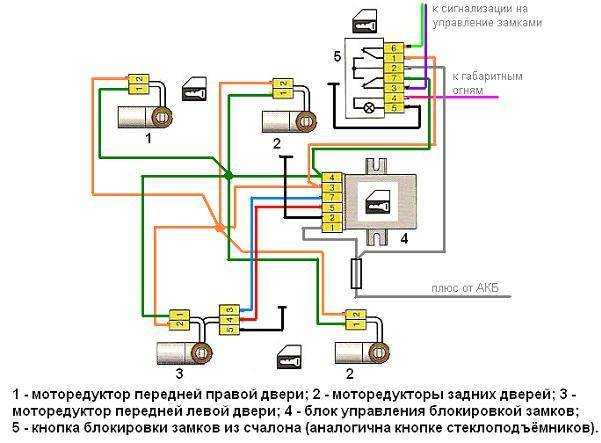

центральный замок схема ваз 2110.

кнопки показана на схеме… центральный замок уже закрыт).

На Украину не будут поставляться. перестал работать центральный замок.

схема блока предохранителей ваз-2110.

20 августа 2003 По электрической схеме цепи центрального замка защищены пре…

установка центрального замка своими.

Блок центрального замка ВАЗ 2110.

печки ваз 2110 – Автоспорт, ремонт автомобилей, тюнинг.

Реле центрального замка на ВАЗ 2108-2110 8 выходов, model: 21093-6512010-01…

Источник

Центральный замок на ВАЗ 2110: устройство и принцип работы

Многие вещи начинаешь ценить после того, как их не станет. То же касается и дополнительных опций ВАЗ 2110. Центральный замок (ЦЗ), например, можно не замечать, пока он исправно работает либо и вовсе обходиться без него. Но к хорошему ведь быстро привыкаешь, не так ли? А потому, когда выходит из строя нечто, обеспечивающее нам комфортную езду — сразу начинаешь метаться в поисках ответов “как подчинить”.

Устройство центрального замка ВАЗ 2110

Автомобили марки ВАЗ не в последнюю очередь хороши своей высокой ремонтопригодностью. Всякий раз, когда что-то случается с вашим железным конем — почти наверняка проблему можно решить самостоятельно без помощи специалистов на СТО. “Десятка” в этом плане не стала исключением.

Что же касается конкретно системы центрального замка на автомобилях марки Lada 110, то это действительно богатая тема для обсуждения. Незнание элементарных схем и принципа работы блока может поставить многих автомобилистов в тупик. Тем не менее, обслуживать механизм достаточно просто. А учитывая завидную частоту его выхода из строя, получается, что знание “как” просто жизненно необходимо.

Проблема в работе блока управления центрального замка ВАЗ-2110

Электроника, конечно, штука надежная. Современные модули управления ЦЗ ВАЗ 2110 собраны по транзисторной схеме управления. Это исключает их механический износ. Срок годности ключевых компонентов измеряется десятками лет. Находится блок управления под пластиковой крышкой торпеды по правую сторону от водительского сидения.

Тем не менее, силовые транзисторы отлично могут выходит из строя при перегрузке активаторов и коротком замыкании коллектора. Может даже случиться так, что сигнал от блока управления будет постоянно поступать на привод замка, если транзистор пробит. Иначе же он будет просто не включаться.

Проверяется блок управления предельно просто. Напряжение с отрицательной клеммы АКБ, либо напрямую с питающего блок управления розового провода, подается на контакты моторедуктора (активатора) последовательно на красный и желтый проводники. Все вышеупомянутые контакты можно найти непосредственно на восьмиштекерном разъеме блока управления.

ВАЗ-2110 является дополнительной опцией, входит не в каждую комплектацию автомобиля. На деле достаточно дешевый механизм, простой в монтаже, ремонте и использовании, но при малейшей поломке автовладелец сталкивается с трудностями. Не очень удобно перед каждым выходом из машины проверять, опущены ли флажки замков. Намного проще нажатием одной кнопки на пульте сигнализации или поворотом ключа в личинке водительской двери закрыть все замки.

Устройство центрального замка

Система блокировки дверных замков в отличие от автосигнализации имеет более простую конструкцию:

управляющий модуль;
входные контроллеры, которые называются микропереключателями;
исполнительные механизмы.

Управляющий модуль представляет собой «мозг» системы, он обрабатывает сигналы для закрывания и открывания, подающиеся с пульта после нажатия кнопки. Устройство управляет импульсами и отправляет команды на исполнительные механизмы, а также производит анализ функционирования системы в целом. Управляющий модуль выполняет обработку цифровых зашифрованных сигналов, а затем определяет целесообразность открытия либо закрытия замочных устройств.

Под контролем управляющего блока могут находиться не только дверные замки, но и:

багажного отсека;
капота;
стекол;
люка.

Входные контроллеры функционируют в паре с концевыми переключателями, установленными на дверях. Они могут располагаться на капоте и двери багажного отсека. Когда управляющий модуль дал сигнал на закрытие либо открытие дверных замков, концевые выключатели выполняют фиксацию положения изделий. Исполнительные элементы сделаны в виде запорных приборов, это и есть сами замки.

Сам ЦЗ никогда не связан с работой силового агрегата в отличие от противоугонных комплексов. При вскрытии центрального замка работа двигателя не будет заблокирована. Если для управления замком используется брелок, то в целях обеспечения его питания в устройстве всегда должны быть работающие батарейки.

Канал Tora 18 рассказал об устройстве редукторного узла блокирующей системы ЦЗ.

Не работает центральный замок ВАЗ-2110

Установка центрального замка:

отключить АКБ и снять обшивку дверей;
демонтировать стеклоподъемники;
снять старые активаторы.

Устройство центрального замка ВАЗ 2110

Принципиальная работа центрального замка

Разблокировка производится путем открывания ключом замка водительской двери.
В конструкции предусмотрено производить разблокировку остальных дверей пассажирами по своему усмотрению.

Центральный замок не закрывает двери

Каждая дверь ваз обеспечена отдельно смонтированными моторедукторами, с подсоединением к тягам блокировки.
Редуктор состоит из электродвигателя с постоянным током, а возбуждение производится постоянными магнитами с приводом в действие шестерен рейки.
В конструкции моторедуктора с водительской стороны предусмотрен переключатель, который срабатывает при нажатии фиксатора блокировки или от поворота ключа в замке двери.
При замыкании контактов включателя сигнал поступает на электронный блок управления и происходит включение в работу всех расположенных в дверях моторедукторов.
Они приводят в действие тяги, которые в свою очередь производят рычагами блокировку/разблокировку дверей.
Конструкция блока управления предусматривает автоматическую разблокировку всех замков дверей во время дорожно-транспортного происшествия (удара об препятствие).

Причины выхода из строя и их исправление

Если центральный замок вышел из строя, не работает, надо провести проверку:

При поломке центрального замка необходимо сразу производить его ремонт.
Причину выхода его из строя выявить не сложно и провести ремонт самостоятельно во многих случаях не составит большого затруднения.
При выявлении причин более конструктивного характера, необходимо проводить замену его деталей в сборе.

Полная конструкция центрального замка состоит из:

активатор – электропривод;
электрических клемм проводов;
тяг приводов.

Подключение центрального замка

Заключение

Качественный монтаж и настройка противоугонной системы, даже при покупке простой автосигнализации, позволят автовладельцу меньше беспокоиться о сохранности машины. Дистанционно установить охранный режим можно простым нажатием кнопки на брелке. После этого сенсоры заставят охранную систему реагировать удары по стеклам, механические взломы кузовных элементов, попытки открыть двери, багажник, капот. Так же просто машина снимается с охраны.

Не гарантируя полной сохранности авто от угона или вандализма, световая и звуковая сигнализация отпугивает автомобильных воров, дворовых хулиганов. Небольшие расходы денег и труда на установку автосигнализации сберегут ваши нервные клетки, обеспечат безопасность автомобиля от неквалифицированных взломщиков на городской парковке или во дворе.
