Обманка лямбда-зонда

Датчики кислорода являются чувствительными приборами, которые обычно рассчитаны на 60-80 тысяч километров пробега. В случае выхода датчика из строя на управляющей панели может появиться сигнал Engine Check. Сам автомобиль может быть переведен в аварийный режим работы. Чтобы восстановить работу авто, следует поставить либо оригинальный зонд, либо прибор-обманку. Она подает на электронную систему ложный сигнал, что позволяет избежать перевода авто в аварийный режим. Существует две категории обманок:

• Механические. Выполняется в виде небольшого стального или бронзового колпачка, внутрь которого устанавливается фильтрующий катализатор. Механическая обманка устанавливается непосредственно на неисправный зонд. При попадании газов обманка фильтрует воздух до нужных показателей. Потом сигнал с нужными показателями кислорода подается на управляющий блок двигателя. Установка “механики” проста – удаляется лямбда-зонд, на его место ставится обманка. В конце к ней подключается нерабочий кислородный зонд.
• Электронные. Выполняется в виде небольшой микросхемы-контроллера, которая устанавливается на цепь, которая идет от лямбда-зонда до электронного блока управления двигателем. Электронная обманка корректирует сигнал, устанавливая нужные нормативные показатели. Это позволяет обмануть двигатель. Способ установки электронной обманки зависит от модели устройства. Обычно он выполняется в виде блока-микросхемы с питающим элементам проводами разного цвета. Эти провода подключаются к нужным элементам цепи.

Применяйте “обманки” только в крайних случаях, поскольку это чревато следующими последствиями:

• Ухудшение ходовых характеристик авто. Обманка не определяет концентрацию кислорода, а лишь имитирует этот процесс, обманывая управляющий блок двигателя. Поэтому в моторе может наблюдаться разбалансировка кислорода/топлива, что приводит к различным последствиям. Самые частые проблемы – повышение расходов топлива, ухудшение ходовых характеристик машины и другие.
• Отказ в гарантийном обслуживании. Практически на все современные машины распространяется заводская гарантия, которая составляет 2-4 года в зависимости от марки ТС. Чтобы выполнить ремонт, водитель должен передать машину в сервисный центр. Если при осмотре механик обнаружит обманку, то это может стать причиной для отказа в гарантийном обслуживании. Закон в данном случае станет на сторону сервисного центра.
• Возможные проблемы с законом. Технический регламент Таможенного союза прямо запрещает вносить в конструкцию выхлопной системы несогласованные изменения. В случае нарушения водителя теоретически могут привлечь к ответственности по статье 12.5 КоАП РФ. На практике проблемы с законом у водителей возникают крайне редко, поскольку установить обманку без специального оборудования практически невозможно. Да и наказание по статье 12.5 является мягким – 500 рублей штрафа.

Выводы и итоги:

1. Лямбда-зонд – небольшое устройство, которое крепится к трубе катализатора перед коллектором. Его главной функцией является определение концетрации кислорода в смеси выхлопных газов в трубе.
2. Причины неисправности лямбда-зонда: использование низкокачественного бензина, высокие нагрузки, неправильное включение двигателя и другие.
3. Если лямбда-зонд вышел из строя, нужно купить новый и выполнить его установку: отключите аккумулятор, аккуратно выкрутите старый зонд, нанесите смазку на новый, прикрутите его к трубе, обнулите ЭБУ двигателя, чтобы сбросить настройки.
4. Инструменты для замены лямбда-зонда: анализатор, вспомогательные инструменты. Это подходящий гаечный ключ, специальная насадка с гибким удлинителем (продается во многих автомагазинах), подходящая смазка (скажем, медная паста).

Датчик кислорода (лямбда-зонд)

Отдельно хочется остановиться вот на таком нюансе.

Принцип действия датчика кислорода или лямбда-зонда основан на сравнении концентрации кислорода в воздухе с концентрацией кислорода в выхлопных газах! А не просто измерением кислорода в выхлопе!

Поэтому для полноценной работы большинству лямбда-зондов необходим доступ свежего воздуха. Бытует мнение, что воздух иногда подаётся… по проводам!

Да. По проводам. Об этом предупреждал BOSCH.

А вот, что по этому поводу гласит TIS Шевроле:

При повреждении проводки HO2S1, разъема или клеммы, необходимо заменить весь блок HO2S1. Проводку, разъем и клеммы не ремонтировать. Для правильной работы датчика необходимо обеспечить ему опорный сигнал чистого воздуха. Данный опорный сигнал чистого воздуха обеспечивается проводом(ами) HO2S1. Любая попытка ремонта проводов, разъема или клемм может привести к созданию преграды для воздушного опорного сигнала и снизит показатели работы HO2S1

Поэтому хочется обратить внимание любителей перепаивать разъёмы, смазывать контакты и т.п. на вышеизложенную информацию! Хорошо подумайте перед такими манипуляциями

Я видел не один датчик кислорода, испорченный через разъём. Чаще всего при диагностике это выглядит следующим образом — график имеет практически ровную линию с опорным напряжением порядка 400 мВ и практически не реагирует на состав выхлопных газов.

Будьте внимательны и всегда отдавайте отчёт своим действиям!

Запомните эти важные моменты:

1. На датчике есть атмосферное отверстие (наружу). Поэтому: а) нельзя мыть под давлением сам датчик и разъем; б) нельзя покрывать смазкой и т.п. контакты разъема; 2. Желательно смазывать высокотемпературной смазкой резьбу датчика, но нельзя смазывать защитный корпус датчика. 3. Усилие затяжки 40 Н-м. 4. При ударе по корпусу, внутри может отвалиться измеряющий элемент. 5. Частота сигналов рабочей лямбды не менее 1 переключения за 2 секунды. 6. Сопротивление нагревательного элемента от 3 Ом до 35 Ом. 7. Напряжение нагрева подаваемое на лямбду = 10-14.5 В. 8. Напряжение сигнала с лямбды на прогретом двигателе: при бедной смеси — менее 0.4 В; при богатой смеси — более 0.6 В. 9. Период контроля параметров лямбды — каждые 30 тыс.км.

Дальше будет описан процесс замены датчиков кислорода. Если Вы хотите вникнуть в суть работы этого датчика, а также научиться его диагностировать и посмотреть реальные примеры неисправности датчиков кислорода, тогда ознакомьтесь со статьёй Лямбда зонд

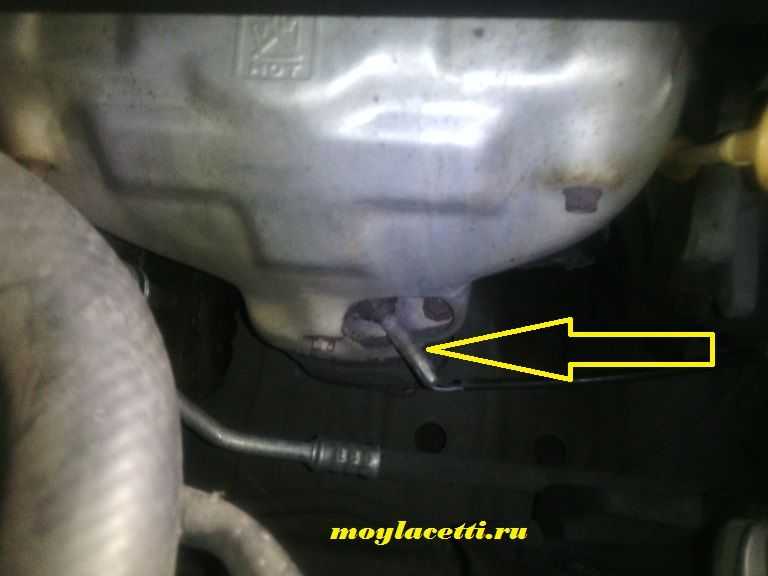

На Шевроле Лачетти установлены два датчика концентрации кислорода: один на выпускном коллекторе (управляющий),…

…второй — на приемной трубе (диагностический).

Примечание! На ранние версии устанавливался только один датчик кислорода. Перед катализатором. Он имеет два провода. На более поздние авто устанавливалось два датчика. Они имеют по четыре провода (подогрев).

По сигналам датчика ЭБУ производит корректировку состава топливовоздушной смеси для оптимальной работы каталитического нейтрализатора, а по сигналам диагностического — отслеживает эффективность его работы. При неисправности датчиков концентрации кислорода ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем.

Примечание! Не все неисправности датчика кислорода приводят к появлению ошибки! Один из примеров рассмотрен в видео ниже, гдя показал неисправность датчика кислорода и его замену.

Какие неполадки лямбда зонда отражает загоревшийся «CHECK ENGINE»

Список возможных неполадок в этом приборе достаточно длинный. Конечно, большая часть выявляется в процессе самодиагностики, о чем свидетельствует светящаяся лампочка CHECK. Но есть и такие виды неисправности (уменьшение чувствительности, замедление темпов действия), выявление которых под силу только автосканерам, в процессе тестирования.

Когда горит Чек, то, в случае с λ-зондом, это означает:

1. Некорректный сигнал или полное его отсутствие
2. Слабый сигнал
3. Задержка отклика датчика
4. Выход из строя нагревательного элемента
5. Низкий/высокий сигнал со второго датчика
6. Обрыв/замыкание цепи ДК №2
7. Сильное нагревание спирали накаливания на ДК №2
8. Сбой цепи нагревания ДК. Это самая распространенная ошибка, при появлении которой все предыдущие ошибки постепенно начинают проявляться

Как проверить лямбда-зонд на предмет неисправностей

Проверять исправность лямбда-зонда рекомендуется каждые 10 000 км пробега, причем делать это надо даже в том случае, если никаких проблем в работе датчика не наблюдается.

Первым этапом диагностики должна быть проверка надежности соединения клеммы с датчиком и последующий осмотр лямбды на предмет наличия внешних деформаций. После этих действий необходимо выкрутить лямбда-зонд из коллектора и осмотреть защитный кожух (в случае необходимости следует очистить накопившиеся отложения).

1. Визуальная проверка трубки зонда.

Если в ходе осмотра на защитной трубке датчика кислорода обнаружены следы сажи белого, серого или серебристого оттенка, лямбда-зонд подлежит замене.

2. Как проверить лямбда-зонд мультиметром (тестером).

Использование мультиметра позволяет проверить:

• наличие напряжения в нагревательной цепи;
• «опорное» напряжение;
• состояние нагревателя;
• сигнал датчика.

Работа с мультиметром или вольтметром осуществляется согласно нижеописанному алгоритму:

• не снимая разъем с датчика, включаем двигатель;
• щупы прикрепляем к цепи подогрева.

Показания устройства должны соответствовать напряжению на аккумуляторе – 12 В.

«Плюс» передается на датчик от аккумулятора через предохранитель. Если показания отсутствуют, значит, проблему следует искать в этой цепи.

«Минус» передается на датчик от блока управления. Соответственно, отсутствие показаний связано с проблемами цепи «лямбда-зонд – ЭБУ».

Этими же аппаратами можно измерить опорное напряжение. Примерный алгоритм:

• Заводим двигатель.
• Измеряем напряжение между сигнальным проводом и массой.
• Показания прибора должны остановиться на отметке 0,45 В.

В целях диагностики нагревателя мультиметр выставляют в режим омметра. Этапы проверки:

• Снимаем разъем.
• Замеряем сопротивление между контактами нагревателя.
• Разные датчики могут показывать различные сведения, нормальными показаниями при этом считаются цифры в пределах 2–10 Ом.

Обратите внимание! При отсутствии сопротивления можно говорить о возможных разрывах в цепи нагревателя.

Вольтметр или мультиметр также применяют в целях проверки сигнала датчика. Необходимые действия:

• Включаем зажигание.
• Прогреваем двигатель до рабочей температуры.
• Соединяем щупы устройства с сигнальным проводом и проводом массы.
• Увеличиваем количество оборотов мотора до 3 000 в минуту.
• Отслеживаем колебания напряжения (скачки от 0,1 В до 0,9 В считаются нормой).

Если на каком-либо этапе проверки лямбда-зонда показатели датчика выходят за рамки указанных пределов, его необходимо менять на новый.

3. Проверка осциллографом.

Основное достоинство проверки осциллографом заключается в возможности определения времени между однообразными изменениями выходного напряжения. Оно не должно превышать 120 мс.

Пошаговый алгоритм:

• Соединяем щуп устройства с сигнальным проводом.
• Прогреваем двигатель до рабочей температуры.
• Увеличиваем количество оборотов до 2 600.
• Изучаем данные измерительного прибора и устанавливаем работоспособность кислородного датчика.

Стоит отметить, что именно осциллограф позволяет выявить максимальное количество недостатков, связанных с работой лямбда-зонда.

Правильно заменить вышедшее из строя устройство на новое можно, посмотрев видео-фрагмент:

Провести ремонт или заменить лямбда-зонд?

Как и замена бензонасоса на ВАЗ-2110, так и ремонт лямбда-датчика должен проводиться в автосервисе. Однако в большинстве случаев данная запчасть заменяется полностью, так как просто не подлежит дальнейшему ремонту. Проблемой является высокая стоимость оригинальных датчиков от официального дилера.

В итоге большинство автомобилистов принимают решение перейти на использование универсального датчика, который подходит практически к любой марке машины и стоит значительно дешевле родных аналогов. Кроме того, если вы хотите сэкономить, то можете приобрести лямбда-зонд с разборок. Там представлены бывшие в использовании датчики, однако они могут иметь продолжительный гарантийный период. Также вы можете сразу приобрести полноценную модель выпускного коллектора, в котором уже установлен лямбда-зонд.

В случае если проблема заключается лишь в наличии небольшой погрешности при работе датчика, можно его оперативно починить самостоятельно. Основные признаки неисправности связаны с его сильным загрязнением при оседании продуктов сгорания топлива. Для того чтобы понять, сказалась затяжка болтов головки блока цилиндров на работе зонда или нет, достаточно лишь показать его специалистам в автоцентре. После того как специалисты подтвердят факт работоспособности снятого вами лямбда-зонда, вам останется лишь аккуратно его почистить от пыли и осадка гари, после чего поставить обратно.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Что нужно сделать в первую очередь при диагностике?

1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
3. Можно попытаться очистить сажу, однако это не всегда возможно.
4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

• Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
• Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
• При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Зачем отключать датчик кислорода?

На самом деле, отключать первый лямбда зонд, который стоит до катализатора большого смысла нет. Он активно участвует в регулировании топливной смеси. Если он вышел из строя, гораздо разумнее поменять его на новый. Единственная разумная причина, по которой есть смысл отключить первый датчик кислорода — использование топлива низкого качества или эксплуатация на газу.

А вот второй лямбда-зонд, который стоит после катализатора, отключают с целью удаления катализатора. Если же просто удалить катализатор и не отключить программно второй лямбда-зонд, неминуемо загорится ошибка, двигатель перейдет в аварийный режим и повысится расход топлива.

Что будет, если отключить лямбда зонд? Рассказываем и показываем

В современном автомобиле достаточно много различных датчиков, о предназначении которых многие водители не знают. Поэтому, вопрос, что будет, если отключить лямбда зонд не является редким. Это датчик довольно мудреный, в отличие от прибора, контролирующего положение коленвала, а также других схожих датчиков. Лямбда зонд пугает непонятным названием. Вот поэтому, многие автолюбители и считают этот датчик полностью бесполезным, другие считают его источником всех бед. Попробуем разобраться, кто прав по отношению к этому зонду. Ведь на самом деле, это очень важная деталь, только она должна быть гарантированно исправной.

Причины неисправности датчика кислорода

В большинстве случаев кислородная лямбда работает около 100 тыс. км без сбоев однако есть причины которые значительно сокращают его ресурс и приводят к неисправности.

• Неисправность цепи датчика кислорода. Выражаться по-разному. Это может быть полный обрыв питающих и/или сигнальных проводов. Возможно повреждение цепи подогрева. В этом случае лямбда зонд не будет работать до тех пор, пока выхлопные газы не разогревают его до рабочей температуры. Возможно повреждение изоляции на проводах. В этом случае имеет место короткое замыкание.
• Замыкание датчика. В этом случае он полностью выходит из строя и, соответственно, не подает никаких сигналов. Большинство лямбда зондов ремонту не подлежат и их надо менять на новые.
• Загрязнение датчика продуктами сгорания топлива. В процессе эксплуатации датчик кислорода по естественным причинам постепенно загрязняется и со временем может перестать передавать корректную информацию. По этой причине автопроизводители рекомендуют периодически менять датчик на новый, отдавая при этом предпочтение оригиналу так как универсальная лямбда не всегда корректно показывает информацию.
• Термические перегрузки. Обычно это происходит по причине проблем с зажиганием, в частности, перебоев с ним. В таких условиях датчик работает при критических для него температурах, что снижает его общий ресурс и постепенно выводит из строя.
• Механические повреждения датчика. Они могут возникнуть при неаккуратных ремонтных работах, при езде по бездорожью, ударах при ДТП.
• Использование при установке датчика герметиков, которые вулканизируются при высокой температуре.
• Многократные неудачные попытки запуска двигателя. При этом в двигателе, и в частности, в выпускном коллекторе накапливается несгоревшее топливо.
• Попадание на чувствительный (керамический) наконечник датчика различных технологических жидкостей или мелких посторонних предметов.
• Негерметичность в выпускной системе выхлопных газов. Например, может прогореть прокладка между коллектором и катализатором.

Обратите внимание, что состояние датчика кислорода во многом зависит от состояния других элементов двигателя. Так, значительно снижают ресурс лямбда зонда следующие факторы: неудовлетворительное состояние маслосъемных колец, попадание антифриза в масло (цилиндры), обогащенная топливовоздушная смесь

И если при исправном датчике кислорода количество углекислого газа составляет порядка 0,1…0,3%, то при выходе лямбда зонда из строя соответствующее значение увеличивается до 3…7%.

Диагностика по лямбда зонду

Ведь он может нам многое рассказать о процессах в системе управления двигателем.

Пример №1.

Как я выше писал, лямбда зонд не учитывается во многих режимах работы двигателя. Это касается и разгона, так как в этот момент важна не стехиометрия, а тяговые характеристики двигателя, поэтому экология отбрасывается на задний план и ЭБУ льёт топлива столько, сколько необходимо для успешного разгона.

Но если логически подумать, то хоть лямбда зонд и не учитывается, но сигнал он вырабатывает и мы можем его увидеть.

Так как ЭБУ льет топливо от души, то лямбда зонд должен это показывать, поднявшись максимально вверх и оставаясь там, пока идет разгон. Как на этом графике

Если в Вашем случае лямбда зонд не висит вверху во время интенсивного разгона, как на графике выше, а, наоборот, падает вниз, значит двигателю не хватает топлива

В этом случае обращаем внимание на топливный насос, фильтр, форсунки и т.д. А лучше сразу замерить давление топлива. Пример №2

Пример №2

Это аналогичный пример, только наоборот. Также этот пример разрушает некоторые стереотипы, сложившиеся у людей после некорректного теоретического объяснения — как работает лямбда зонд.

Как объясняют работу лямбда зонда — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ» Всё! А нужно примерно так — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ на прогретом двигателе в режиме холостого хода или в режиме частичных нагрузок при установившихся оборотах двигателя». Чувствуется разница?

Поэтому очень много раз приходилось отвечать на одни и те же вопросы — «Мой лямбда зонд выходит за пределы и опускается до нуля. Новый датчик ведёт себя также. Что делать?», «Мой лямбда зонд периодически падает до нуля. Замена?», «Лямбда зонд падает в 0. Это же не нормально?»

Причем, некоторые даже после ответа, что это нормально, всё равно не верят и меняют датчики. Ведь убеждение, что сигнал датчика может быть только 0.1В-0.9В, не позволяет принять реальность.

Вот пример графика, где лямбда зонд показывает 0

Я специально вывел режим работы двигателя. В режиме отсечки (принудительный холостой ход, торможение двигателем) ЭБУ довольно серьезно прикрывает форсунки (вплоть до полного закрытия) и, естественно, кислород в камере сгорания не сгорает. Поэтому лямбда зонд падает в ноль. Он практически не видит разницы между количеством кислорода в выхлопных газах и в окружающей среде.

Поэтому если в режиме отсечки сигнал лямбда зонда болтается где-то в верху, значит необходимо обратить на это внимание и разобраться в этом. Возможно какие-то форсунки не герметичны и огромное разрежение (посмотрите на показания ДАД) в режиме отсечки буквально высасывает топливо из них. А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного «гения калибровок»

А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного «гения калибровок».

Пример №3

По второму лямбда зонду можно оценить работу катализатора. А также узнать, установлен ли он вообще.

Если сигнал второго лямбда зонда имеет практически ровную линию, то это значит, что катализатор работает

А если сигнал второго лямбда зонда имеет такой же вид, как и сигнал первого лямбда зонда, то это означает, что катализатор не работает либо отсутствует

Вот такие основные выводы можно сделать, посмотрев на графики сигнала лямбда зонда.

В конце отмечу ещё один важный момент. Если у Вас есть подозрения на неисправность лямбда зонда, то лучше посмотреть на его сигнал в режиме «Тест датчика кислорода». Этот режим позволяет получить из блока управления двигателем только сигнал лямбда зонда. В чем смысл?

А смысл в том, что обмен между ЭБУ и диагностической программой происходит на довольно низкой скорости. И когда параметров очень много, то, естественно, это сказывается на скорости обмена ещё больше.

Поэтому этот режим позволяет вывести на экран только информацию, связанную с лямбда зондом.

Также желательно поднять обороты двигателя до 2000-3000 оборотов в минуту и анализировать график лямбда зонда аналогично приведенным выше примерам.

Всем Мира и ровных дорог!

По теме:

+56

Электронная обманка

Электронный эмулятор – это наиболее распространенный способ. Обманка катализатора такого типа продается в большинстве магазинов. Более того, ее можно сделать своими руками, чтобы сэкономить деньги. Эмулятор представляет собой микропроцессорное устройство, которое используется с целью обеспечения правильности работы двигателя, когда катализатор поломан или отсутствует. Он подает на ЭБУ поддельный сигнал от катализатора, имитирующий нормальную работу. Такая обманка позволяет мотору работать без проблем, а устанавливать катализатор уже не нужно будет.

Электронный эмулятор может применяться только на автомобилях, которые соответствуют международным стандартам ЕВРО 3 и выше. Как правило, такие устройства имеют водонепроницаемый корпус и подходят для большинства машин. Срок службы составляет в среднем 5 лет. Эмулятор позволяет обеспечить следующие преимущества:

1. Экономия на установке катализатора, который необходимо заменять каждые 100000 км, а его стоимость довольно высока.
2. Позволяет создавать эффективную топливную смесь и достигать экономии расхода топлива на 10-15%.
3. Улучшенная реакция автомобиля на педаль газа.
4. Отсутствие ошибки и сигнала Check на приборной панели.

Эмулятор может быть как универсальным, так и для конкретной модели автомобиля. Для его установки необходимо удалить старый катализатор, а на его место устанавливается обманка катализатора.

Сделать эмулятор своими руками очень легко, а главный элемент в нем – резистор или конденсатор. Конденсатор нужно выбирать неполярный, а резистор необходим мощностью 0.25 Вт или больше. Поместить конденсатор можно под машиной, но обязательно хорошо его заизолировать изолентой или термоусадочной трубкой.

sHWYOH5IaFQ

Различия между механической и электронной обманками лямбда зонда

Обманка лямбда зонда ”Лямбда-сон”

Обманка (лямбда-зонда) на Lancer X

Как проверить лямбда зонд и сделать эмулятор 2-го датчика кислорода после удаления катализатора

Основные виды лямбда-зондов

В конструкции современного автомобиля могут присутствовать следующие лямбда-зонды:

1. Циркониевый.

Самая популярная модель, которая изготавливается на основе диоксида циркония.

Работает рассматриваемый элемент по принципу гальванического элемента с твердым электролитом в виде специального наконечника.

Изготовленный из керамики и циркония наконечник со всех сторон покрыт защитными пластинами из пористых платиновых электродов, которые выполняют роль проводников тока. Стоит отметить, что свойства электролита активизируются только при нагреве диоксида циркония выше +350 °C. Получается, что лямбда-зонд будет выдавать ошибку, если не прогреется до определенной температуры. Быстрый нагрев устройства осуществляется благодаря встроенной нагревательной конструкции с керамическим изолятором.

Обратите внимание! Повышение температуры до +950 °C может привести к перегреву датчика и его дальнейшей поломке.

Посредством прохождения через небольшие просветы в защитном кожухе выхлопные газы поступают к наружной части наконечника. Воздух, в свою очередь, проникает внутрь датчика через специальную пройму в корпусе устройства или пористую уплотнительную крышку.

Разница потенциалов формируется благодаря перемещению ионов кислорода по электролиту между наружным и внутренним платиновыми электродами.

Напряжение на электродах обратно пропорционально объемам кислорода в выхлопной системе.

При наличии оповещения, поступающего от датчика, блок управления выравнивает содержание компонентов топливовоздушной смеси. Напряжение, поступающее от лямбда-зонда, каждую секунду меняется по несколько раз, что позволяет оптимизировать состав смеси независимо от режима работы ДВС.

В зависимости от количества проводов лямбда-зонды из циркония делятся на несколько групп:

• однопроводные – оснащены одним сигнальный проводом, при этом контакт на массу осуществляется через корпус;
• двухпроводные – имеют сигнальный и заземляющий провода;
• трех- и четырехпроводные – подразумевают наличие системы нагрева, а также подведенных к ней управляющих и заземляющих проводов.

2. Титановый.

Внешне схож с циркониевым, но в данном случае чувствительная деталь датчика изготовлена из диоксида титана. Объемное сопротивление устройства меняется с учетом изменения количества кислорода в смеси: от 1 кОм при богатой смеси до более 20 кОм при бедной. Вместе с этим меняется проводимость титанового элемента, о чем лямбда-зонд сообщает блоку управления. Эффективность датчика рассматриваемого вида достигается только при температуре +700 °C, поэтому без нагревательного элемента здесь не обойтись.

Титановый лямбда-зонд имеет высокую цену и сложную конструкцию, что отрицательно сказывается на популярности данных устройств.

3. Широкополосный.

В отличие от вышеописанных моделей, широкополосные приборы имеют конструкцию, состоящую из двух камер: измерительной и насосной.

В измерительном отсеке поддерживается такой состав газов, при котором лямбда равна единице. Что касается насосной камеры: если мотор работает на бедной смеси, камера убирает лишний кислород из диффузионного зазора в атмосферу, а если на богатой – пополняет диффузионное отверстие недостающим кислородом из внешней среды. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна объемам бесцветного газа.

Нормальное функционирование широполосных датчиков возможно при температуре +600 °C, что достигается за счет работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6.
