Проверка высоковольтных проводов зажигания: тонкости процесса

Подготовка к диагностике

Перед тем, как проверить свечи, их нужно подготовить. С любой, даже идеально работающей системой зажигания, будет налет на электроде. Его желательно убрать до диагностики. Способов много – от очистки ультразвуком до всеми известной «Колы».

Свечи зажигания с нагаром

Но большинство используют 2 способа:

• Металлическая щетка, наждачная бумага. Способ имеет право на жизнь, но нужно понимать, что наждак уменьшает толщину электрода, который и без того будет малым уже через 20 тысяч.
• Специальная химия. Детали на ночь замачивают в очистителе карбюратора или инжектора. В этой химии нагар хорошо откисает, а электрод остается нетронутым.

Чистка нагара химией

Дальше, используя измерительный щуп, настраиваем зазор. Со временем он «уплывает», и это нормально – постепенно центральный электрод выгорает, и его высота уменьшается. Если это вовремя не проконтролировать, искра станет слабой для поджога смеси. Несгоревший бензин детонирует в цилиндре со всеми «приятностями».

Инструмент для замера зазора

Правильный зазор может быть разным:

• от 0.5 до 0.6 мм — для карбюраторных двигателей с контактным зажиганием;
• от 0.7 до 0.8 мм — для карбюраторных ДВС с электронным зажиганием;
• от 1 до 1.3 мм — для инжекторных двигателей.

Зазор свечей зажигания

Вам нужно убедиться, что у вас правильный зазор между центральным электродом и заземляющим электродом. Зазоры на свечах бывают разные под различные характеристики автопроизводителей, но в общем случае для автомобилей с низкой степенью сжатия и бедной топливовоздушной смесью зазор может быть больше с целью позволить искре пройти через большое количество топливовоздушной смеси.

В двигателе с высокой степенью сжатия зазор небольшой, потому что всё очень плотно. Время зажигания для меньше искры может быть более конкретным. Высокое напряжение, необходимое для создания искры, образует катушка зажигания.

Определяем поврежденный провод

Основной признак работоспособного провода это его электрическое сопротивление. Измерить сопротивления можно с помощью мультиметра, переключив его  в режим измерения сопротивлений.

Обратите внимание! Если сопротивление высоковольтного кабеля будет выше чем 20 кОм такой провод нужно заменить. Так же очень большую роль играет наружный осмотр на нарушение целостности изоляции

В случае обнаружения повреждения изоляционного материала – нужна замена провода в обязательном порядке. В противном случае часть энергии просто не будет доходить до свечи зажигания теряясь на пути

Так же очень большую роль играет наружный осмотр на нарушение целостности изоляции. В случае обнаружения повреждения изоляционного материала – нужна замена провода в обязательном порядке. В противном случае часть энергии просто не будет доходить до свечи зажигания теряясь на пути.

Повреждение изоляции проверяют при ночном осмотре. В темное время суток при открытом капоте и работающем двигателе достаточно хорошо видно как «светится» высоковольтный провод с поврежденной изоляцией.

Периодически осматривайте провода высокого напряжения своего автомобиля, протирайте ветошью с силиконовой смазкой их изоляцию, и при необходимости обеспечивайте хороший контакт между  наконечниками кабеля, модулем зажигания (катушкой) и свечей зажигания.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать – это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Через сколько нужно менять высоковольтные провода на ВАЗ 2110 ?Ресурс работы высоковольтных проводов зависит от их качества и условия окружающей среды. Поэтому в суровых зимних условиях некачественные провода могут прослужить совсем не много.Обычно высоковольтные провода меняют при появлении признаков их неисправности:

1. Шум в радио
2. Двигатель плохо тянет на малых оборотах
3. Машина начинает дергаться
4. Повышенный расход топлива
5. Увеличивается токсичность выхлопа

Как проверить состояние высоковольтных проводов ?Проверить высоковольтные провода можно мультиметром. Черный провод устанавливаем в левое отверстие, а красный по середине. Устанавливаем положение мультиметра на синюю 20ки и замыкаем щупы между собой. Если провода исправны, тогда мультиметр должен показать 0. Если он показывает 1, то значит сопротивление превышает установленный предел, чего при замкнутых щупах быть не должно. Сопротивление отдельных проводов будет разное, т.к. они имеют разную длину.При снятии старых высоковольтных проводов можно наблюдать, как при снятии отваливается наконечник провода.Какие высоковольтные провода выбрать для ВАЗ 2110 ?Решение можно принять по обзору высоковольтных проводов для ВАЗ 2110, либо сделать свой выбор опираясь на результаты опроса и комментарии.

Как заменить высоковольтные провода на ВАЗ 2110 ?Соблюдайте нумерацию замените высоковольтные провода.Менять провода лучше всего сразу комплектом, т.к. все провода работают в одинаковых условиях, и если один из них вышел из строя, значит и другие провода на подходе.

Итак, голосуем и оставляем отзывы о высоковольтных проводах ВАЗ 2110-12:

1. Какие высоковольтные провода выбрали ?
2. Какие провода были до этого и сколько они отходили ?
3. Впечатления и замечания по высоковольтным проводам зажигания.

p.s. комментарии не по теме будут удаляться.

Какие высоковольтные провода лучше выбрать для ВАЗ 2110-12 ?

Основное назначение проводов для свечей зажигания — это проведение электрического заряда от катушки к СЗ. Своевременная замена этих изделий позволяет обеспечить оптимальную производительность силового агрегата, стабилизировать его работу. В нашей статье мы опишем, как подобрать и проверить провода СЗ.

Возможные неисправности и их признаки

Схема подключения высоковольтных проводов

Начнем с признаков неисправности, которые помогут определить поломку своими руками:

• первый признак, который говорит о необходимости ремонта своими руками — в сырую погоду мотор авто заводится с большим трудом;
• двигатель авто может в принципе глохнуть;
• еще один признак, который влечет за собой ремонт своими руками — мотор авто работает неустойчиво на средних либо высоких оборотах;
• мощность ДВС падает;
• как сказано выше, одним из немаловажных признаков является увеличение расхода горючего.

Если провода зажигания авто неисправны, то обычно это связано с утечкой тока либо разрывом кабеля. Как правило, разрыв происходит в том месте, где контакт соединяется с жилой и прочими компонентами.

Обычно проблема неисправности и необходимости ремонта своими руками в авто появляется:

• в результате демонтажа кабеля;
• если соединение с выводами тех или иных компонентом достаточно плохое;
• если произошло окисление либо разрушение структуры.

В том месте, где нарушается контакт, структура может сильно греться и искриться. Если вовремя не решить неисправность, то проблема может усугубиться, что приведет к выгоранию контактов либо же самой жилы. Что касается утечки, то она обычно появляется на загрязненных кабелях, через свечи или катушку либо в случае повреждения защитного слоя или колпачков.

ВВ кабеля для автомобиля

Сопротивление высоковольтных проводов зажигания измеряется мультиметром — полученные показатели могут быть различными, однако в любом случае они должны быть не более 20 кОм. В том случае, если один из компонентов продемонстрировал неверное значение, в отличие от других, то это свидетельствует о его неисправности. Соответственно, потребуется ремонт своими руками.

В зимнее время года из-за температуры кабеля могут стать более жесткими, соответственно, вероятность того, что защитный слой или колпачки будут повреждены, становится высокой. Регулярные вибрации от мотора способствуют расшатыванию соединений, что в принципе ухудшает контакт. Если же температура в моторном отсеке слишком высокая, то это приведет к выходу из строя самих колпачков, которые расположены в непосредственной близости к мотору.

Выявить неисправность защитного слоя можно на слух — в этом случае вы услышите щелчки, либо визуально — на месте утечки будет проскакивать искра, особенно это хорошо видно ночью. Если контакт в наконечниках будет хорошим, то это предотвратит потерю тока, который передает на свечи. Так что для обеспечения нормальной работы системы необходимо время от времени осуществлять диагностику наконечников и кабелей в целом (автор видео — Автоэлектрика ВЧ).

Изолятор свечи

Для обеспечения бесперебойности искрообразования изолятор должен об­ладать необходимой электрической прочностью даже при высокой рабочей тем­пературе. Напряжение, прикладываемое к изолятору в процессе работы двига­теля, равно напряжению пробоя искрового зазора. Это напряжение возрастает с увеличением давления и величины зазора и уменьшается по мере возрастания температуры. На двигателях с классической системой зажигания используются свечи с искровым зазором 0,5-0,7 мм. Максимальная величина напряжения про­боя в этих условиях не превышает 12-15 кВ (амплитудное значение). На двигате­лях с электронными системами зажигания установочный искровой зазор состав­ляет 0,8-1,0 мм. В процессе эксплуатации он может увеличиться до 1,3-1,5 мм (у обеих систем). При этом напряжение пробоя может достигать 20-25 кВ.

Конструкция изолятора относительно проста — это цилиндр с осевым отвер­стием для установки центрального электрода. В средней части изолятора имеется утолщение, так называемый «поясок» для соединения с корпусом. Ниже пояска расположена более тонкая цилиндрическая часть — «дульце», переходящая в тепловой конус. В месте перехода от дульца к тепловому конусу расположена коническая поверхность, предназначенная для установки между изолятором и корпусом герметизирующей теплоотводящей шайбы. Выше пояска расположена «головка», а в месте перехода от пояска к го­ловке расположено плечико под завальцовку буртика корпуса при сборке свечи.

Допустимая, с учетом коэффициента запаса прочности, толщина стенок оп­ределяется электрической прочностью материала изолятора. По отечествен­ным стандартам изолятор должен выдерживать испытательное напряжение от 18 до 22 кВ (действующее значение), что больше амплитудного в 1,4 раза. Дли­на головки изолятора определяется напряжением поверхностного перекрытия и выполняется в пределах от 15 до 35 мм. У большинства автомобильных свечей эта величина около 25 мм. Дальнейшее увеличение малоэффективно и приводит к снижению механической прочности изолятора. Для исключения возможности электрического пробоя по поверхности изолятора его головку снабжают кольце­выми канавками (барьерами тока) и покрывают специальной глазурью для защиты от возможного загрязнения.

Функцию защиты от поверхностного перекрытия со стороны камеры сгорания выполняет тепловой конус. Эта важнейшая часть изолятора при относительно небольших размерах выдерживает без перекрытия по поверхности указанное выше напряжение.

Первоначально в качестве материала изолятора применяли обычный фар­фор, но такой изолятор плохо сопротивлялся тепловому воздействию и имел низкую механическую прочность.

Пример HTML-страницы

С увеличением мощности двигателей потребовались изоляторы более надеж­ные, чем фарфоровые. Продолжительное время применяли слюдяные изоляторы. Однако при использовании топлив с присадкой свинца слюда разрушалась. Изо­ляторы снова стали изготавливать керамическими, но не из фарфора, а из особо прочной технической керамики.

Наиболее распространенной и экономически целесообразной для производства изо­ляторов является технология изостатического прессования, когда из заранее подгото­вленных компонентов изготавливают гранулы необходимого состава и физических свойств. Из гранул при высоком давлении прессуют заготовки изоляторов, шлифуют до необходимых размеров с учетом усадки при обжиге, а затем однократно обжигают.

Современные изоляторы изготавливают из высокоглиноземистой конструк­ционной керамики на основе оксида алюминия. Такая керамика, содержащая около 95% оксида алюминия, способна выдержать температуру до 1600 °С и имеет высокую электрическую и механическую прочность.

Важнейшим преимуществом керамики из оксида алюминия является то, что она обладает высокой теплопроводностью. Это существенно улучшает тепловую характеристику свечи, так как через изолятор проходит основной поток тепла, поступающий в свечу через тепловой конус и центральный электрод (рис. «Тепловые потоки в изоляторе свечи» ).

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Компонент

Особенности

Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока

Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала

Электронный блок управления

Отвечает за распределение информации в виде электронных импульсов

Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства

Катушка зажигания

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Расположение устройства

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

• Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
• Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
• Далее уже свечи активируют искру, происходит воспламенение и так далее.

Неисправности МЗ

Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

• Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
• Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
• Плавают обороты на холостом ходу;
• Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.

Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

Отключение и проверка

Проверка свечей

Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:

1. Выкрутить свечи со своих посадочных мест, предварительно сняв высоковольтные провода. Снимаются элементы специальным ключом.
2. Осмотреть свечи на предмет наличия нагара, механических дефектов, нарушенного зазора.
3. Дефектные свечи отправить на свалку, на их место установить новые.

Общие советы при подключении высоковольтных проводов .

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Схема подключения высоковольтных проводов

Подключение новых или снятых старых проводов необходимо производить строго по определенной схеме. В противном случае искра не будет совпадать со тактом сжатия в блоке цилиндров.

Иными словами, когда топливная смесь будет готова к воспламенению в цилиндре, необходима подача искры для ее зажжения. При неправильном подключении искра в необходимый момент не появится и воспламенения не произойдет, что сделает запуск двигателя невозможным.

Схема

Порядок и счет цилиндров двигателей ВАЗ начинается от привода ремня ГРМ, слева направо, то есть первый цилиндр будет у ремня ГРМ, а 4-ый у маслоналивной горловины.

Чаще всего на модуле зажигания указывается номер цилиндра, но бывают случаи, что на модуле не имеется обозначений, то тогда необходимо подключать цилиндры по схеме указанной ниже.

• Первый цилиндр подключается к нижнему левому контакту на МЗ;
• Второй цилиндр подключается к верхнему левому контакту на МЗ;
• Третий цилиндр подключается к верхнему правому контакту на МЗ;
• Четвертый цилиндр подключается к нижнему правому контакту на МЗ;

В чем дело?

Короткий осмотр подкапотного пространства подтвердил, что вакуумные шланги на месте и ни один из них не прижался к выпускному коллектору и в результате прожжен до дыр. Вы потрогали все соединения датчиков, чтобы убедиться, что они надежно закреплены, вы даже проверили условные сигналы неполадок.

Тем не менее не всегда требуется применение самых современных методов диагностики и самых последних проверочных устройств. Если двигатель работает с перебоями из-за пропусков в зажигании, причина часто в высоковольтных проводах к свечам зажигания, поэтому визуальный осмотр поможет выяснить, что не так. Изоляция может быть повреждена снаружи в результате истирания из-за вибрации двигателя (особенно на конечных колпачках свечей зажигания), близости горячего моторного отсека, попадания жидкости или аккумуляторной кислоты, из-за многочисленных отсоединений и повторных соединений по необходимости или даже из-за гнезда семейки грызунов.

Запустите двигатель в приближающейся темноте, смотрите и слушайте. Если вы увидите дуговые электрические разряды или услышите потрескивание, это означает пропуск проводов высокого напряжения. Естественно, работа двигателя на холостом ходу не проявляет работу системы зажигания в полной мере, поэтому вы можете дополнительно побрызгать на концы свечей зажигания чистой водой из пульверизатора.

Еще одно испытание: с помощью навесного провода заземлите металлический стержень отвертки, которая имеет хорошо изолированную ручку. Затем проведите концом отвертки вдоль каждого провода, вокруг каждого витка и колпачков свечей зажигания. В результате должны появиться дуговые электрические разряды между проводом и отверткой.

_{Смочите провода из пульверизатора чистой водой и наблюдайте дуговые электрические разряды с помощью заземленной, изолированной отвертки.}

Теперь рассмотрите провода при хорошем освещении. Если они повреждены в результате износа, либо на них есть следы масла, порезы, окалины от контакта с выхлопной трубой или они имеют иссушенный вид и растрескались от высокой температуры, неудивительно, если они начнут искрить в темноте при определенных условиях. Тем не менее, если они выглядят плохо, но искрообразование отсутствует, проверьте сопротивление.

Стандартный провод к свече зажигания имеет сопротивление от 10 ООО до 15 ООО Ом на 30 см длины. Если сопротивление заметно выше, то провод, возможно, испорчен. Полностью нерабочий провод имеет где-то разрыв основы, и тогда сопротивление измерить нельзя.

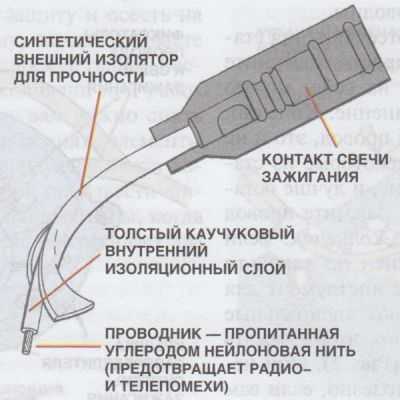

Провода к свечам зажигания. Принцип действия.

Провод к свече зажигания выполняет на вид несложную работу: переносит высоковольтное напряжение, вырабатываемое катушкой зажигания, к контакту свечи зажигания. Оказавшись на свече, электричество перескакивает через зазор между электродами, «высекает» искру, которая поджигает топливную смесь. Так как высоковольтное напряжение ищет более короткий путь для прохождения между электродами свечи зажигания, проводу требуется толстая изоляционная оболочка, чтобы удерживать электричество, а некоторые провода имеют внешнюю изоляцию, устойчивую к порезам, высокой температуре под капотом и т.д. Если эта внешняя изоляционная оболочка повреждена, то может произойти утечка электричества. Вдобавок высоковольтное электричество вырабатывает радиоволны, которые могут вызвать нарушение работы всех электронных приборов на автомобиле, от датчиков и компьютера до радио и других систем развлечения. Поэтому простой отрезок одинарного провода может создавать проблемы.

Электрический кабель обычно имеет пропитанный углеродный фитиль из подходящего оптического волокна, от простого нейлона до кевлара. Этот проводник (обычно покрытый вторым слоем из токоизолирующего материала, типа синтетического каучука) имеет достаточное электрическое сопротивление, чтобы подавлять радиопомехи без ослабления искры. Некоторые высококачественные провода могут иметь медную проволочную обмотку или обмотку из нержавеющей стали вокруг угольного электрода, чтобы понизить сопротивление. В некоторых особенных областях применения, где требуется минимальное сопротивление для работы двигателя, используется одинарный металлический провод в качестве проводника, но поверх изоляционного слоя он имеет еще слой проволочной обмотки, который работает как защита. На других типах проводов внешняя оболочка может иметь металлическую защиту, чтобы предотвратить помехи.
