Какая должна быть толщина тормозного диска ваз 2110

Как понять, что пора менять тормозные диски

Проблема:

Возможность обслуживания ротора зависит от его размеров и состояния. Решение об обслуживании или замене ротора может быть основано на неверной информации, приводящей к переоценке или недооценке его состояния.

Причина:

Размеры ротора определяют, можно ли его обработать, заменить или в некоторых случаях оставить его без обслуживания. Непонимание значения размеров, связанных с принятием этих решений, может привести к бесполезной обработке тормозного диска, или к установке нового ротора, когда старый ротор еще был исправен.

Решение:

Понимание всех критических размеров ротора позволит точно определить состояние диска. Вот описание важных размеров и толщин ротора:

• Номинальная толщина — это толщина ротора в новом состоянии. Эта толщина обычно не используется ежедневно, но указана в большинстве книг спецификаций. У передних и задних дисков толщина отличается: первые толще (в среднем, 24-30 мм), чем вторые (в среднем, 9-12 мм).
• Минимальная толщина восстановления — это минимальная толщина тормозного диска, при которой он может быть обработан при деформации и все еще возвращен в эксплуатацию. Средняя разница между номинальной и минимальной толщиной диска составляет от 1,2 до 1,5 см. Типичное различие между минимальной толщиной восстановления и непригодной толщиной диска составляет 0,38 см. Существует распространенный миф о том, что обычно называют одноразовыми тормозными дисками. Миф гласит, что большинство дисков на автомобилях последних моделей не имеют запаса толщины и не предназначены для механической обработки или ремонта. Это неправда. Опять же, в среднем, ротор обеспечивает до 0,15 см для обработки и ремонта.
• Минимальная толщина тормозного диска — это толщина, при которой ротор должен быть заменен. Общее понимание минимальной толщины состоит в том, что это измерение, связанное с теплом. Обычно подразумевается, что если тормозной диск имеет толщину меньше 0,38 см, он не может рассеивать выделяемое тепло. Это неправильно. Минимальная толщина тормозного диска — это самая тонкая часть диска, которую может изнашивать ротор, чтобы при износе тормозных колодок поршень суппорта не выпадал из корпуса суппорта. Это не имеет ничего общего с теплом.

Ниже представлена таблица со средними значениями толщины нового диска, минимальной толщины и максимально допустимое биение диска:

Место установки диска	Передние тормоза для автомобиля с двигателем:	Задние тормоза для автомобиля с двигателем:
4 цилиндра	5 цилиндров	6 цилиндров	4 цилиндра	5 цилиндров	6 цилиндров
Толщина нового тормозного диска, мм	25	28	28	9	10	12
Минимальная толщина тормозного диска, мм	22,5	25,4	25,4	7,3	8,3	9,8
Максимально допустимое торцовое биение, мм	0,12	0,12	0,12	0,15	0,15	0,15

Таблица: Минимальная и допустимая толщина тормозного диска

Как узнать какие тормозные диски стоят на калине

Дальше необходимо выкрутить два направляющих штифта. Ни к коем случае не пытайтесь выкрутить их просто накидным ключем на 7! Возмите и наденьте сразу два ключа, а еще лучше если найдете длинную головку на «7». Эти штифты вкручены в ступицу, через тормозной диск они просто проходят и прижимают его к ступице, помогают надеть колесо при замене. Не будет лишним пролить пару раз эти штифты с обеих сторон WD-шкой заодно и пролить посадочный диаметр тормозного диска на ступице.

Если смогли выкрутить штифты – считайте половина дела уже сделанf ( на авто с пробегом менее 20000 км штифты выкручиваются достаточно просто, а если авто имеет, как у меня, пробег в районе 55000 км, да ещё и отрегулировано автовазом кое-как, выкрутить их будет непросто. Если обломите – срежьте болгаркой или спилите напильником, ничего страшного, главное, чтобы они не имели бортика, удерживающего тормозной диск.

Теперь начинаем стучать по тормозному диску с внутренней стороны молотком потяжелее через деревяшку. Главное не сила удара, а симметричность ударов по противоположным краям диска. У диска очень плотная посадка (нормальный тормозной диск имеет проточку под ступицу 58,6мм, ступица проточена на 58,5мм + коррозия). Стучим по ступице с внутренней стороны, поворачиваем на 180° (кому как удобнее, можно стучать хоть каждые 30° поворота). В отверстия колёсных болтов хорошо видно, как плотно диск прижат к ступице, и стучать надо с той стороны, где прижим сильнее.

Сняв диск, можно сказать, что самое сложное уже позади.

Металллической щёткой очищаем посадочное отверстие на ступице и надеваем новый диск.

В моём случае родной тормозной диск 240 мм представлял из себя убогое зрелище, всего за два комплекта колодок он успел несколько раз обгореть до синевы, чему поспособствовала идиотская настройка на заводе регулятора тормозных усилий. В итоге маленький 240 мм тормозный диск принимал на себя большую часть (более 80% кинетической энергии автомобиля).

Визуально разница между 240мм ( в народе 13”) диском и 260мм (в народе14”) вот такая:

Новый диск должен плотно встать на ступицу, если он болтается то можно смело нести такой контрафакт обратно продавцу.

Вкручиваем старые штифты (лучше заменить на новые).

Теперь новый диск нужно прижать с ступице колёсными болтами. Под болты нужно положить гайки или шайбы, лично я для этого купил какие-то четыре здоровые гайки, кажется гайки ступицы от классики, что ли. в общем, выбрал подходящие в магазине самые дешёвые (9руб штука). Прижимаем тормозной диск, затягивая болты крест накрест.

Теперь берём купленную скобу ваз 2112 (направляющую колодок) и ставим на старый суппорт заместо имеющейся там скобы ваз 2110. Я не стал заморачиваться и купил новые суппорты, т.к. старые перестали внушать доверие после того, как я увидел, в каком состоянии диски и колодки.

Перед тем, как поставить суппорт, можно заодно заменить передние колодки (меняются легко, не надо расконтривать и выкручивать болт направляющей). Еще советую заменить штуцер прочачки, поставив от волги (штуцер автоваза под ключ «8», волговский под ключ на «10», в остальном идентичны).

Прикручиваем на место суппорт со скобой ваз 2112. Я не стал сразу откручивать шланг со старого суппорта, и заменил их местами после установки нового суппорта, если меняете только скобу, то шланг вообще трогать не надо, и не придётся прокачивать тормоза.

На фото: тормозной диск ATE 260 мм каталожный номер 24.0120-0187.1, тормозные колодки ATE каталожный номер 13.0460-2965.2. Покупал эти детали на https://www.exist.ru т. к. в магазинах полно подделок (вплоть до того что тормозной диск имеет посадочный диаметр на 2 мм больше).

Напоследок решил покрасить алкидной эмалью (раз уж новый суппорт) в три слоя.

Вот в общем-то и всё. Надеваем колесо и не забываем, что новые колодки притираются примерно 200 км. И нельзя резко тормозить (с 100кмчас до 20кмчас), чтобы избежать термической деформации диска, диск должен плавно прогреться несколько раз перед тем, как вы погасите на нём пару миллионов джоулей

P.S. Родные диски у меня на этот момент замены имели толщину 16,5мм (допустимая 18,5мм).

Регулятор тормозных усилий был отрегулирован так, что задние колёса срабатывали только при очень большой загрузке багажника, т. е. при пустом авто почти не тормозили.

Не забывайте, что производитель рекомендует менять все тормозные шланги каждые 5 лет или 100тыс. км пробега.

И еще: при всех плюсах такой переделки есть и минус – теперь колёсные диски 13” не налезут на 260мм тормозные диски и 12-й суппорт.

Какие лучше?

Для большей эффективности и надежности можно установить вентилируемые диски. Если вы не хотите возиться с заменой суппорта, то вполне можете приобрести заводские диски на 13 дюймов. Это позволит получить приемлемое качество торможения при минимальных затратах на переделку автомобиля. Эти детали не имеют отверстий и насечек. Срок службы у них примерно 30000-40000 километров. Тут многое зависит от стиля езды.

Если вы предпочитаете более активное передвижение по дороге, то лучше всего подойдут вентилируемые диски на 14 дюймов. Недостатком установки дисков с подобным размером является необходимость дополнительно ставить новые суппорта. Также придется использовать колеса большего диаметра. Но в целом все эти неудобства легко скрадываются большим количеством плюсов.

Этапы замены

Весь процесс замены можно разделить на несколько этапов:

• Демонтаж колес;
• Снятие старой тормозной колодки;
• Разборка рамы;
• Очистка ступицы, ее проверка;
• Удаление покрытия с новых дисков;
• Проверка биения;
• Установка новых элементов тормозной системы.

Теперь поговорим об этом более подробно.

Снятие колеса

На самом деле демонтировать колесо для последующей замены тормозных элементов не сложно.

Но определенную последовательность действий соблюдать придется.

1. Установите домкрат под автомобиль.
2. Поднимите его, не допуская опрокидывания, но при этом, чтобы вы могли легко снять колеса.
3. Открутите крепежи крепления колеса.
4. Снимите колпаки и непосредственно сами колеса.

Как видите, процедура действительно простая, но требующая внимания и аккуратности.

Снятие колодок

1. Постарайтесь максимально отодвинуть поршень от тормозного механизма. Но не превышайте расстояние выше того, которое позволит удобно снять тормозные колодки.
2. Вынимайте колодку.
3. Чтобы работа выполнялась легче, можно разобрать тормозную раму. Для этого выкручивают два болта крепления колодки и отсоединяют устройство.

Ступица

Ее следует обязательно очистить, поскольку весь скопившийся мусор, грязь, ржавчина негативно отразятся на эффективности новых тормозов.

Грязные

Для чистки используют растворители на основе спирта и металлические щетки. Если чистку не выполнить, работа тормозов будет сопровождаться биением — допускать это категорически нельзя.

Обязательно проверьте ступицу на показатель биения. В норме он не превышает 0,1 мм. Для проверки существует специальный инструмент. Если показатель в пределах нормального, тогда выполняется полноценная сборка.

Работа с новыми дисками

Многих владельцев «десятки» интересует, какие лучше выбрать тормозные диски для ВАЗ 2110. Вопрос вполне закономерный.

Выбирайте сертифицированные аналоги от известных производителей, таких как Bosch, либо оставайтесь верны заводским деталям. Это два самых оптимальных варианта по уровню качества и соответствия самому автомобилю.

Новые

Некоторые берут похожие диски, которые частично подходят на «десятку», затачивают их, корректируют конструкцию. Это сомнительное мероприятие, поскольку требуются серьезные навыки в подобном деле, дополнительные временные и финансовые затраты. При этом далеко не факт, что такие тормоза будут работать лучше тех, которые предлагает завод АвтоВАЗ.

Вы уже поняли, как снять тормозной элемент, потому пришло время поработать с новым. Мало просто купить другой тормозной диск и поставить его на место. Сначала он подготавливается и выполняется проверка биения. Давайте об это подробнее.

1. С нового диска обязательно удаляется покрытие.
2. Это покрытие служит своего рода консервантом.
3. Удаляется слой при помощи любого растворителя.
4. Очищайте тщательно, вытирайте деталь насухо после завершения работы.
5. Теперь диск можно ставить на новое место и проверять биение.
6. Допустимый показатель биения — не более 0,15 миллиметров.
7. Если показатель превышен, это может привести к увеличению чувствительности педали тормоза, а также образованию вибраций при торможении.

Установка и проверка

Перед тем как поменять тормозные диски убедитесь, что проблема тормозной системы кроется именно в них. Существует ряд других проблем, характерных для «десятки» и все машин вообще. Потребуется полноценная диагностика, чтобы замена не оказалась напрасной.

Регулировка

По сути, установка выполняется в обратной последовательности разборки тормозных дисков. Потому особых проблем возникать не должно.

А вот проверка функциональности — вопрос более важный и в определенной степени сложный.

Первое, что советуют специалисты, это полноценная обкатка новых дисков. Для этого следует проехать около 500 километров. Тормозить при этом нужно плавно, не совершать резких ударов по педали тормоза. Если этого не делать, на дисках могут образоваться дефекты, а причиной послужит банальный перегрев.

Как работает дисковый тормоз

Работу дискового механизма можно описать поэтапно.

Водитель нажатием на педаль создает повышенное давление внутри шлангов гидравлической тормозной системы (ГТС). ГТС – это герметичная система трубопроводов, где сигнал от педали до механизмов торможения передается при помощи жидкого компонента. Соответствующий шланг подведен к рабочему цилиндру суппорта.

Жидкость приводит в движение поршень, который сдвигается и входит в контакт с колодкой. Она прижимается к ротору и за счет трения снижает его обороты. Жесткое крепление диска к колесу позволяет произвести остановку либо снизить скорость транспортного средства.

Как осуществить замену тормозного диска

Провести замену тормозных дисков можно самостоятельно. Разумеется, для этого потребуются определенные знания, умения и инструменты. Как уже упоминалось, идеальный вариант – купить новые диски и колодки от известного производителя, проверить их на наличие сертификатов и маркировки. Запчасти должны подходить конкретной марке авто.

Алгоритм установки такой:

Вначале на колесе ослабляют гайки, а затем демонтируют его. Без снятия колеса, конечно, не обойтись, так как замена дисков требует свободного к ним доступа.
Затем снимают суппорт. Для этого нужно с помощью отвертки открутить болты, которые располагаются на внутренней стороне диска.
Суппорт снимают аккуратно. Он может «прикипеть», поэтому возможно придется несильно постучать по нему молотком

Важно не трогать соединение суппорта и тормозной трубки, лучше всего привязать суппорт к кузову автомобиля. Дело в том, что в этой системе имеется давление, и нарушение герметизации может привезти к утечке тормозной жидкости – придется производить «прокачку».
Далее демонтируют старые колодки и пластины

В ряде случаев придется снять и крепление посадочного места суппорта. Для этого нужно открутить отверткой винты.

Рекомендуем

Теперь можно производить установку нового тормозного диска:

если устанавливаемый диск нужно почистить от ржавчины или какого-то налета, используйте только специальные средства;
затем протрите диск сухой тряпкой;
после этих манипуляций осторожно закрепите его на ступице;
далее установите и закрепите посадочное место суппорта;
привязанный ранее суппорт отвяжите, к нему примонтируйте колодки (их надо разжать и установить на тормозной диск);
болтами с внутренней стороны диска закрепите суппорт;
затем установите колесо, машину снимите с домкрата;
в конце нужно закрутите гайки колеса.

На этом замена дисков будет завершена. Конечно, до того, как начать эксплуатацию автомобиля, нужно проверить, все ли исправно функционирует

Это делается в месте, где нет препятствий для движения машины, при этом важно трогаться медленно

Чтобы проверить работоспособность тормозной системы, нужно мягко нажать на тормоз. Машина должна плавно остановиться: рывки, провалы педали, вибрация, нагрев дисков, их биение – плохой сигнал, указывающий на какую-то неисправность.

Новичкам хочется посоветовать все же обращаться за помощью к специалистам автосервиса. Ведь проверить и заменить тормозные диски в целом не так-то просто, тут необходим опыт и сноровка. А отлаженная работа системы тормозов – залог безопасности на дороге.

голоса

Рейтинг статьи

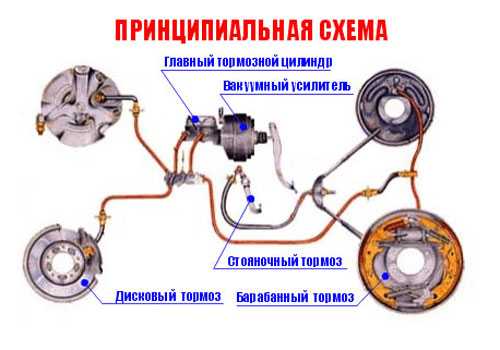

Тормозная система, ее устройство

Современные автомобили оснащают тремя или даже четырьмя системами торможения:

1. Рабочая или основная система.
2. Вспомогательная система.
3. Стояночный тормоз.
4. Дублирующий запасной тормоз.

Основная (рабочая) система является главной по применению и эффективности.

Прямое предназначение рабочей тормозной системы транспортного средства — снижение скорости автомашины или ее остановка. Принцип работы данной системы заключается в распорке колесного барабана или сжатии вращающегося диска специальными металлокерамическими колодками, что разжимаются или сжимаются педалью тормоза посредством усиливающей гидравлической системой передачи давления.

Вспомогательная система торможения — используется на крупногабаритных дальнобойных автомобилях типа КамАЗ, МАЗ, КрАЗ и так далее. Она дает возможность снимать чрезмерную нагрузку с главной системы торможения при длительном затормаживании крупнотоннажного транспортного средства на холмистых и горных участках дороги.

Стояночный тормоз (ручник) — используется для фиксации положения транспортного средства после остановки. Во время отпускания педали основного тормоза, рабочая тормозная система отключается, и транспортное средство может легко скатиться под уклон. Второе назначение ручника — начало езды на крутом подъеме. Очень часто бывает, когда машина на подъеме глохнет. При этом, на склоне ее удерживает ручной стояночный тормоз. Для начала езды с места нужно одновременным движением ног и рук убирать стояночный тормоз, включать сцепление и нажимать на газ. Это позволит избежать скатывания транспортного средства назад.

Дублирующая тормозная система — применяется для страхования во время отказа основной тормозной системы. Как правило, она бывает независима от основной системы и охватывает все контуры рабочей системы торможения либо дублирует лишь определенную ее часть, к примеру, задние тормозные цилиндры. Иногда роль дублирующей системы торможения выполняет стояночный тормоз.

Виды тормозных дисков

В качестве исходного материала для большинства бюджетных автомобилей используется хром, магний, кобальт. Если в гараже стоит машина классом выше, способная с места взять сотню км/ч за несколько секунд, то понадобятся карбоновые или керамические изделия.

По своей конструкции они делятся на:

Вентилируемые

Вентилируемые – две наружные части диска соединены между собой специальными ячейками (полостями), через которые проходит воздух и обеспечивает лучшее охлаждение детали.

Невентилируемые – цельная болванка.

С перфорацией

Наличие перфорации на поверхности изделия обеспечивает дополнительную подачу воздуха к трущимся деталям и отвод газов. Во время торможения материал сильно разогревается, соответственно и воздух, находящийся в пространстве между двумя деталями – колодкой и диском. От нагрева образуется воздушная подушка, которая препятствует плотному взаимодействию трущихся поверхностей.

Но в этом, казалось бы положительном моменте, усматривается и негативная сторона перфорации:

• наличие отверстий ведет к быстрому износу изделия
• при передвижении в городском цикле, где присутствует момент многократного торможения, отверстия забиваются грязью. Поэтому их приходится время от времени прочищать.

Учитывая такую особенность, производители тормозных систем стали вместо отверстий делать небольшие каналы и насечки, но от этого полезная эффективность немного уменьшилась, хотя прочность стала лучше.

Составные диски

Представляет собой изделие из двух частей: основное кольцо и ступица. Эти две части соединены между собой болтами. Такая конструкция обеспечивает лучшую прочность, выдерживает большие нагрузки и не деформируется.

Что собой представляют тормозные диски автомобиля

От состояния тормозной системы, в частности дисков, зависит безопасность водителя и пассажиров, а также других участников дорожного движения. Экстренное торможение, остановка на склоне – ситуаций, в которых тормоза должны функционировать без малейших нареканий, масса. По правилам дорожного движения водитель не имеет права управлять транспортным средством, если тормоза находятся в неисправном состоянии

Словом, крайне важно вовремя проверить автомобиль, диагностировать любые проблемы, связанные с тормозными дисками, и устранить их

Тормозной диск входит в состав гидравлического тормозного узла. Сам диск изготовлен из металла. В процессе езды он крутится параллельно с колесом с той же скоростью, а в момент нажатия водителем на тормоз прижимается к тормозным колодкам.

Что представляет собой система дисковых тормозов? Во-первых, это сам тормозной диск (ротор), который располагается на оси колеса машины. Во-вторых, суппорт, состоящий из двух тормозных колодок (колодки приходят в движение под действием гидравлического давления). При нажатии на тормоз колодки с двух сторон соприкасаются с тормозным диском, трение приводит к снижению скорости. Если сравнивать дисковые тормоза с барабанными, то первые считаются более надежными и эффективными, особенно в условиях высоких температур и влажности.

Рекомендуем

Однако есть у таких тормозов один недостаток: диск может перегреваться, что в итоге приводит к снижению эффективности всей тормозной системы. Чтобы этого избежать, производители создают вентилируемые и перфорированные диски: тепло отводится с них с помощью системы внутренних каналов или сквозных отверстий. Перфорированные диски считаются более эффективными в плане охлаждения, кроме этого, за счет их устройства из зоны трения колодок и диска исчезают продукты износа фрикционных накладок.

Конструкция

В основном передние и задние диски изготавливаются из чугуна. Чугун крепкий и недорогой материал, к тому же он обладает хорошими фрикционными свойствами. Во время торможения автомобиля данный материал может сильно нагреваться. В результате он коробится, деформируется рабочая поверхность, диски начинают стираться.

Чтобы предотвратить перегрев и неисправности, производители позаботились о контроле температуры. Ими была установлена система внутренней вентиляции, предохраняющая тормозные диски от перегрева. Также были нарезаны специальные канавки на поверхности. Это дополнительно увеличило срок эксплуатации, уменьшая перегрев.

Эффективное сцепление между диском и колодками происходит после их взаимной притирки. При пробеге менее 1000 км происходит эффективная притирка между этими деталями. Резкое нажатие на педаль тормоза ускоряет разрушение тормозных дисков. Эффективность притирки проверяется на специальном стенде.

Диски необходимо периодически проверять на наличие износа, для предупреждения нехороших последствий. Известно, что они при перегреве деформируются и могут потерять в толщине. Чем меньше их толщина, тем дольше будет тормозить авто. Хорошо, если там установлена система охлаждения. В противном случае придётся проверять состояние деталей.

Предельное значение остаточной толщины

Очевидно, что интенсивность и продолжительность воздействия перечисленных обстоятельств на ресурс тормозной системы отличаются для каждого конкретного автомобиля – один водитель ездит аккуратно, другой постоянно загружает автомобиль, третий использует только качественные оригинальные запасные части. Рекомендуем:

Всё про моторные масла для автомобилейС технической точки зрения, неправильно говорить о том, что пришел срок заменить тормозные колодки, если прошел определенный промежуток времени (например, 1 год) или достигнуто определенное значение пробега. Ресурс по пробегу, выражаемый в км, является среднестатистическим значением и может использоваться лишь для ориентировки. Обычно приводят следующие значения: для дисковых тормозов, устанавливаемых как на передних, так и на задних осях, он составляет 10–20 тыс. км; для барабанных, используемых преимущественно на задних колесах, – 100–150 тыс. км.

В действительности необходимость замены наступает только по достижении предельного значения остаточной толщины накладки. Это значение производитель обычно указывает на упаковке изделия, а завод-изготовитель – в руководстве по техническому обслуживанию и ремонту. У большинства современных легковых автомобилей оно колеблется в интервале 1–2 мм для тормозных механизмов как передних, так и задних колес.

Стандарты толщины тормозного диска

Своевременная замена износившихся деталей автомобиля непосредственно — залог его долгосрочной эксплуатации, особенно это касается дисков тормозной системы.

Минимальная толщина тормозного диска

Фиксированных стандартов минимальной толщины диска тормозной системы (ТС) нет, вернее для каждой модели автомобиля она собственная.

Значения степени ветхости этой детали устанавливают производители. Также изношенность тормозного диска определяет условия эксплуатации и манера вождения. Вернее торможения. К примеру, постоянная езда по каменистой местности «убивает» диск в три раза быстрее. Наряду с этим недостаточное расстояние между диском и колодкой, также приводит к преждевременному износу.

Чтобы не довести авто до аварии, завод-изготовитель помечает на тормозном диске нарицательную и минимальную толщину и, как правило, оставляет небольшой «запас».

Если на диске ТС отсутствуют какие-нибудь обозначения, значит об оригинале речь не идет, а от подделки лучше отказаться.

Как определить степень изношенности тормозного диска

Степень изношенности тормозного диска можно узнать. Обратившись к мастерам СТО или вычислить ее самостоятельно. Для этого понадобится штангенциркуль

Важно помнить, что толщина диска по радиусу будет разниться, так как изнашивается он скачкообразно

Об изношенности диска «тормозов» просигнализирует:

— стук рулевой колонки в ходе торможения

— вибрация автомобиля при нажатии на тормоз

— посторонние шумы, к примеру, — писк, скажут как об изношенности дисков, так и о выходе из строя тормозных колодок.

При таких симптомах автомобилисту рекомендуется провести техническое обследование авто.

Риски при остаточной толщине тормозных дисков

Выработанные тормозные диски весьма «хорошая» база для аварийных ситуаций.

Поломка. Если при торможении между колодкой и диском образуется большая сила трения, то деталь нагревается до максимума и деформируется. В дальнейшем это выводит из строя саму тормозную систему.

Отказ тормозов и ДТП. Если вовремя не обратить внимания на изношенность диска, водитель рискует попасть в катастрофическую ситуацию, когда отказывают тормоза. Причем диск раскалывается, как правило, в процессе самого торможения, когда что-то изменить уже сложно.

В итоге, автослесаря рекомендуют регулярно осматривать техническое состояние авто и лучше доверить это дело профессионалу. При этом главные элементы автомобиля требуют как минимуму ежемесячного внимания автомастера.

http://zapchasti.expert/tormoz/diski/vybor-tormoznyx-diskov.htmlhttp://bb30.ru/blogs/velo_choice/kak-ne-oshibitsa-pri-pokupke-rotorahttp://lubimauto.ru/kak-uznat-kakoj-u-menja-razmer-tormoznyh-diskov/http://rad-star.ru/pressroom/articles/min-tolschina-tormoznogo-diska/http://car.ru/journal/remont/10161-standartyi-tolschinyi-tormoznogo-diska/

Этапы и особенности диагностики

Измерительный этап проверки предусматривает использование штангенциркуля, который поможет сделать замеры толщины. Примерно в 5-8 точках, двигаясь по кругу диска, измерьте толщину. Если она меняется по радиусу детали, есть признаки кривизны и неравномерного износа.

Сверяйтесь с информацией от производителя, чтобы понять, наступил уже предельный износ или нет. Я не могу сказать, какие показатели правильные, а какие нет, поскольку у разных дисков своих пределы по износу.

Потом проводится визуальный осмотр. Диск следует изучить на предмет наличия на его поверхностях порезов, сколов, вмятин, царапин и иных дефектов. Если они есть, запчасть придется менять.

Не забывайте о правиле попарной замены на одной оси. То есть когда меняется левый передний диск, одновременно меняется и передний правый.

Если хотите дать оценку состояния элементов без снятия колес, это можно сделать путем проверки на ходу. При сильном износе появляются характерные признаки:

• машина тормозит с рывками;
• появляется скрежет;
• наблюдается скрип при нажатии на тормоз;
• доносятся иные посторонние звуки;
• водитель ощущает биение на руле;
• биение также чувствуется в педали газа;
• когда нажимается педаль тормоза, тормозная система блокируется.

Настоятельно не рекомендую ждать появления подобных симптомов. Лучше периодически делайте у себя в гараже простую диагностику путем визуального осмотра и измерения. Обычно это делают каждые 10-15 тысяч километров, если симптомы износа не появляются раньше.

На этом у меня все.

Спасибо всем, кто нас читает! Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

25,00

Как определить износ тормозных дисков

Проверка износа тормозных дисков довольно не сложная, главное иметь под рукой штангенциркуль либо микрометр, а если таких инструментов нет, то в крайнем случае можно воспользоваться линейкой или монеткой (об этом ниже). Толщина диска измеряется в 5… 8 точках по кругу и если она меняется значит кроме износа тормозной площади имеется кривизна, либо неравномерность истирания. Следовательно необходимо не только будет менять его при пределе, но и выяснить причину из-за которой происходит неравномерный износ тормозного диска.

На сервисе толщину дисков измеряют специальным прибором — это штангенциркуль, только он имеет меньшие размеры, а также на его измерительных губах имеются специальные бортики которые позволяют охватить диск не уперевшись в борт по краю диска.

Как проверяется

Для того, чтобы узнать степень износа лучше всего демонтировать колесо так как толщину диска иначе не измерить, а если требуется проверка износа задних тормозных барабанов, то придется снимать полностью весь тормозной механизм. При проведении дальнейшей проверки необходимо учитывать, что диски изнашиваются с обеих сторон — внешней и внутренней. Причем не всегда равномерно, поэтому требуется узнать степень изношенности диска по двум сторонам диска, но об этом ниже.

Перед проверкой обязательно нужно знать информацию о том, какая толщина нового тормозного диска для конкретного автомобиля. Ее можно узнать в технической документации либо на самом диске.

Предельный износ тормозных дисков

Значение максимально допустимого износа будет зависит от начального размера диска и мощности двигателя автомобиля. Обычно общий износ всего диска для легковых автомобилей составляет порядка 3…4 мм. А для конкретных плоскостей (внутренней и внешней) около 1,5…2 мм. При таком износе уже нужно их менять. Для тормозных дисков, состоящих из одной плоскости (обычно устанавливается на задние тормоза), процедура будет аналогичной.

Проверка износа тормозных дисков подразумевает проверку толщины обеих плоскостей диска, величины буртика, а затем сравнение этих данных с номинальным значением, которое должен иметь новый диск, или рекомендуемыми параметрами. Также оценить общий характер истирания рабочей области диска, а именно, равномерность, наличие борозд и трещин (размер трещин не должен быть больше чем 0,01 мм).

При плановом осмотре необходимо смотреть величину канавок выработки и их структуру. Небольшие регулярные канавки это нормальный износ. Рекомендована замена дисков в паре с колодками если имеются глубокие нерегулярные канавки. При коническом износе тормозного диска нужно обязательно его менять и выполнить проверку тормозного суппорта. Если на диске заметны трещины или другая коррозия и изменение цвета, то обычно связано с тепловыми явлениями, возникающими из-за частых и чрезмерных изменений температуры диска. Они приводят к шуму при торможении и снижают эффективность торможения. Поэтому диск желательно также заменить и желательно ставить более качественные с улучшенным отведением тепла.

Заметьте, что при износе диска по окружности образуется некий бортик (колодки по нему не трут). Поэтому при измерении нужно мерить именно рабочую поверхность. Делать это проще с помощью микрометра, поскольку его «обхватывающие» рабочие элементы позволяют с ним не прикасаться. В случае использования штангенциркуля под его измерители нужно подложить какие-либо предметы, толщина которых совпадает с износом колодок (например, кусочки жести, металлические монеты и прочее).

Если значение толщины диска в целом либо какой-либо из его плоскостей ниже допустимой — диск нужно менять на новый. Эксплуатировать изношенный тормозной диск нельзя!

При замене тормозного диска всегда нужно менять тормозные колодки, причем вне зависимости от их износа и технического состояния! Использование старых колодок с новым диском категорически запрещено!

Если у вас нет под рукой микрометра, а с помощью штангенциркуля проверять неудобно по причине наличия бортика, то можно воспользоваться металлической монетой. Например, по официальным Центрального Банка России толщина монеты номиналом 50 копеек и 1 рубля составляет 1,50 мм. Для других стран соответствующую информацию можно найти на официальных сайтах центральных банков соответствующих стран.

Для проверки толщины тормозного диска с помощью монеты необходимо приложить ее к рабочей поверхности диска. В большинстве случаев критический износ одной поверхности диска находится в пределах 1,5…2 мм. С помощью штангенциркуля таким образом можно узнать толщину износа как одной половины диска, так и общую толщину всего диска. Если бортик не износился измерять можно прямо от него.
