Как определить размер динамика

Динамики для сабвуфера

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот. Главная составляющая любой акустической системы — динамик или головка громкоговорителя. Её задача — преобразовать электрический сигнал в колебания воздуха.

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот

Для этого используют громкоговорители разных принципов действия. В сабвуферы устанавливают, как правило, электродинамические головки.

В сабвуферы устанавливают, как правило, электродинамические головки

Под действием электрического тока в звуковой катушке (6) она колеблется в поле постоянного магнита вместе с диафрагмой (диффузором) (3), закреплённой на гибком подвесе (2). Эти механические перемещения преобразуют электросигнал в звуковые волны.

Параметры динамиков

Работу динамиков описывает множество параметров, которые можно найти в техническом паспорте. Многие из них используются в расчёте акустических систем. Главные среди параметров электродинамических головок:

резонансная частота (F_s),
добротность (Q_ts),
эквивалентный объём (V_as).

Динамик — колебательная система. Чем легче диафрагма (диффузор) и жёстче подвес, тем выше резонансная частота. Для воспроизведения низких звуковых частот используют мягкие подвесы и тяжёлые диффузоры. Резонансная частота больших сабвуферных динамиков примерно 20—50 Гц.

Добротность отражает способность подвеса динамика гасить резонансные колебания диффузора. Чем лучше у него это получается, тем ниже добротность.

Эквивалентный объём динамика равен объёму воздуха, жёсткость которого при воздействии на него диффузора такая же, как жёсткость подвеса. Как понятно, эта величина не эквивалентна размерам корпуса колонки, как порой ошибочно полагают. Параметр зависит от механических свойств подвеса и размеров диффузора. Измеряется в литрах.

Размер динамика для сабвуфера

Для создания высокого звукового давления, эффективного и корректного преобразования сигнала в колебания воздуха требуются диффузоры большой площади. По этой причине в сабвуферах используют головки диаметром 6—15 дюймов.

Чем больше диаметр головки, тем сильнее звуковое давление, которое потенциально может обеспечить сабвуфер. Но большим динамикам требуются и большие короба. По этой причине размеры выбирают, ориентируясь на объём салона автомобиля.

Таблица: диаметр динамиков

Класс автомобиля	Модель автомобиля	Количество и диаметр (в дюймах) НЧ динамиков
Малый класс	Mercedes А, Citroen C2, Volkswagen Polo, Peugeot 206, Mitsubishi Colt	1х8, 2х6
Компактный класс	BMW-1, Audi A3, Citroen C4, Mitsubishi Lancer	1х10, 2х8
Средний класс	Audi A4, Ford Mondeo, Volkswagen Bora, Opel Vectra, Volvo S60, BMW-3	1х10, 1х12, 2х10
Бизнес-класс	Mercedes Е, BMW-5, Audi A6, Toyota Camry	1х12, 2Х10, 2х12
Класс люкс	Mercedes S, Audi A8, Volkswagen Phaeton, BMW-7, Bentley	1х12, 2х12
Внедорожники		1х12, 2х12, 1х15

Конкретный выбор за владельцем автомобиля. Когда требуется большая отдача от колонки, жертвуют местом. И наоборот, желая сэкономить пространство, останавливаются на динамиках меньшего диаметра.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов

Какой размер является оптимальным?

Если в вашем автомобиле установлена фронтальная акустика, то для нее оптимально использовать 16-сантиметровый динамик. Данный диаметр позволит добиться хорошего звучания с низким басом. Как правило, колонки с таким диаметром без проблем устанавливаются в машине, но в некоторых случаях место для установки может быть меньшим. На практике эту проблему вполне можно решить своими силами или обратившись за помощью к специалистам в инсталяционный центр. Необходимо только увеличить немного размер штатного места для монтажа громкоговорителя (автор видео – URAL Sound Russia – Официальный канал).

Стоит учитывать и одну основную особенность, которой многие наши соотечественники пренебрегают, в частности, речь идет о различиях между моделями одной линейки. Речь идет о моделях колонок, характеризующихся усовершенствованными техническими особенностями. Следует отметить, что стоимость разных моделей может не особо различаться.

Если ваше транспортное средство оснащено трехкомпонентной акустикой, то наиболее оптимальным вариантом будет использование 20-сантиметровых динамиков. Они особенно подходят для воспроизведения средних диапазонов частот, что обусловлено их габаритами. Однако именно габариты – это основная проблема, по которой могут возникнуть сложности в плане установки громкоговорителей, особенно в передней части авто. Не так часто, но все же используются такие динамики и для двухкомпонентных акустических систем, в этом случае нужно учитывать, что качество проигрывания средних частот оставляет желать лучшего. Как показывает практика, 20-сантиметровые колонки наиболее оптимально подходят для систем, в которых нет саба.

Если говорить о размере громкоговорителей 13 см, то они отлично подойдут для монтажа в машину с фронтальной системой. При чем использовать громкоговорители на 13 см лучше всего как тыловое устройства. Если в салоне транспортного средства мало места, то колонки на 13 см можно применять для обустройства фронтальной системы, но это может привести к слишком ограниченному басу (автор видео – LOUD SOUND).

В коаксиальной акустике на заднюю полку можно установить динамики с габаритами 15х23 см, такие размеры позволяют обеспечить наиболее глубокие низкие частоты. Но следует отметить, что устройства такого типа имеют определенные недостатки, в частности, само качество коаксиального исполнения будет низкое, тем более, у водителя не будет возможности поменять сабвуфер. И хотя такая колонка может выдавать глубокий бас, он будет не полноценным и не чистым, чего уж говорить о сбалансированном тональном звучании. Если вам нравится хороший визуальный эффект, то в принципе, в продаже можно найти колонки овальных размеров, которые позволят его обеспечить. Однако в этом случае остро стоит проблема выбора, поскольку вариантов не так много.

Если вы не хотите использовать штатную акустику из-за ее низкого качества, но при этом у вас нет возможности переделать место для монтажа хороших динамиков, выход есть. К примеру, можно установить овальные колонки, размер которых составляет 13х18 см. Что касается 10-сантиметровых динамиков, то мы не рекомендуем нашим пользователям «вестись» на рекламу.

Часто производители рекламируют этот товар как качественный, позволяющий добиться лучшего звучания, но по факту это далеко не так. Устройства такого типа, как бы их не рекламировали, характеризуются низким качеством воспроизведения в целом и уж тем более, плохим басом. Так что если вы приобретаете такие колонки, акустику в своем автомобиле необходимо оборудовать дополнительной низкочастотной поддержкой. К примеру, можно использовать так называемые мидбасовые устройства, монтировать которые оптимальней всего в передней части салона.

Разумеется, по стоимости колонки небольших размеров всегда будут стоить меньше, в отличие от остальных. Однако, если вы хотите добиться хорошего звучания, то при покупке следует смотреть только на качество динамиков, а не на их стоимость. Часто автовладельцы, пытаясь сэкономить, в конечном итоге получают низкокачественную акустику, которая не может воспроизводить качественный звук при большой громкости.

Динамики для профессионального использования

Если вам нужны динамики для профессионального использования, то будет полезно знать, на чем акцентировать внимание при выборе. Для этого необходимо вникнуть в конструктивные особенности доступных на рынке моделей

О них и пойдет речь ниже. Главное, на что нужно ориентироваться при выборе динамика, это его размер. Номинальный диаметр головок, устанавливаемых в профессиональные акустические системы, равен 6, 8, 10, 12, 15 и 18 дюймам. Реже используются 5, 21 и 24-дюймовые динамики. В зависимости от диаметра головка будет иметь определенный набор характеристик:

6 дюймов. Маленький диаметр не позволяет добиться давления, необходимого для достаточно качественного извлечения звука в низкочастотном спектре. Зато у таких головок широкая диаграмма направленности в большом частотном диапазоне. Именно поэтому их используют для воспроизведения средних частот до 5-6 кГц. Самый крупный магнит, который можно установить на 6-дюймовый динамик, будет иметь диаметр 134 мм. Что касается катушки, она не должна быть больше 2 дюймов в диаметре. В среднем, мощность подобных динамиков находится в пределах 80- 150 Вт. Топовые модели могут похвастаться мощностью в 250 Вт. Чувствительность 6-дюймовых головок колеблется от 94 до 98 дБ.
8 дюймов. Сравнительно небольшие размеры позволяют добиться той же широты диаграммы направленности, что у 6-дюймовых головок, при этом низкие частоты извлекаются куда качественнее. Максимальный размер магнита для 8-дюймовок составляет 156 мм, а катушки — 2,5 дюйма. Предел мощности и чувствительность — 250 Вт и 94-98 дБ соответственно.
10 дюймов. Эти головки отлично подходят для двухполосных систем, воспроизводящих речевые программы. Совмещение такой системы с еще одной — низкочастотной — позволяет получить полнодиапазонную систему приемлемого качества. Главная сила 10-дюймовых головок — в извлечении частот средней части спектра. Встречаются также низкочастотные модели, но пользуются ими крайне редко — из-за низкой чувствительности. 10-дюймовые динамики совместимы с магнитами до 220 мм и катушками до 4 дюймов в диаметре. Максимальная мощность не превышает 350 Вт. Для корректной работы необходим корпус объемом порядка 30 литров.
12 дюймов. Лучшие головки для малогабаритных систем. Низкие и средние частоты до 3 кГц на них звучат хорошо. При этом можно подобрать как НЧ модель, так и СЧ или широкополосную. Диаметр динамика позволяет установить на него сабвуфер небольшого размера. Правда, предварительно нужно грамотно рассчитать корпус и подобрать подходящий излучатель. 12-дюймовые головки повсеместно монтируются в рупоры для воспроизведения средних частот. Максимальная мощность этих головок — 500 Вт. Объем корпуса — от 50 до 70 литров.
15 дюймов. Самый востребованный размер на рынке. Эти динамики используются в двух- и трехполосных системах, а также в низкочастотных. 15-дюймовые головки ценят за высокое давление во всем частотном спектре при сравнительно небольших габаритах корпуса. Мощность достигает 800 Вт. Объем корпуса в среднем составляет 90-120 литров.
18 дюймов. Эти головки нужны для извлечения низких частот. Применяются в рупорах, системах прямого излучения, а также в бандпассах. Мощность может достигать внушительной 1000 Вт

Другой ключевой параметр, на который нужно обратить внимание при выборе динамиков, это размер магнита. Он напрямую влияет на величину индукции в зазоре, а значит, на чувствительность динамика

Еще одно влияние размера магнита — косвенное, на диаметр звуковой катушки, от которого зависит мощность самого динамика. Таким образом, зная размеры ферритового магнита, можно определить мощность динамика:

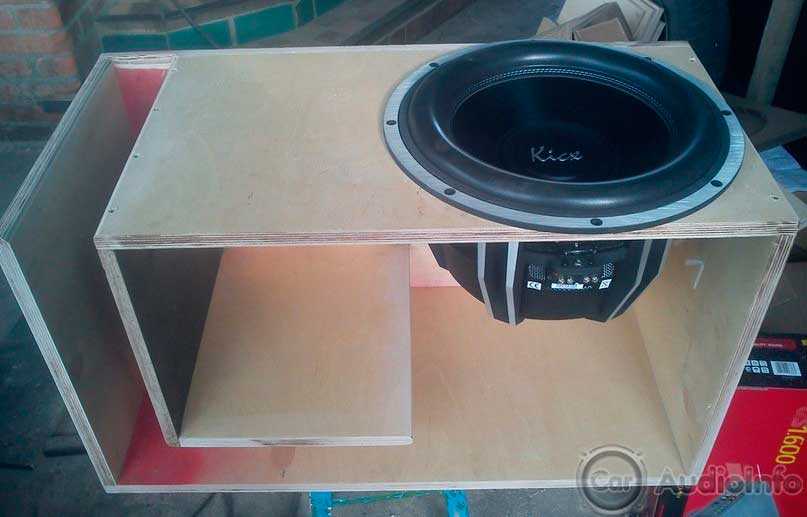

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
Несложный расчет корпуса;
Перенастройка в случае необходимости

Это особенно важно для новичков;
Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
для 10-дюймового динамика (25 см) – 34-46 литров,
для 12-дюймового (30 см) – 47-78 литров,
для 15-дюймового (38 см) – 79-120 литров
и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Какой размер является оптимальным?

Если в вашем автомобиле установлена фронтальная акустика, то для нее оптимально использовать 16-сантиметровый динамик. Данный диаметр позволит добиться хорошего звучания с низким басом. Как правило, колонки с таким диаметром без проблем устанавливаются в машине, но в некоторых случаях место для установки может быть меньшим. На практике эту проблему вполне можно решить своими силами или обратившись за помощью к специалистам в инсталяционный центр. Необходимо только увеличить немного размер штатного места для монтажа громкоговорителя (автор видео — URAL Sound Russia — Официальный канал).

Если ваше транспортное средство оснащено трехкомпонентной акустикой, то наиболее оптимальным вариантом будет использование 20-сантиметровых динамиков. Они особенно подходят для воспроизведения средних диапазонов частот, что обусловлено их габаритами. Однако именно габариты — это основная проблема, по которой могут возникнуть сложности в плане установки громкоговорителей, особенно в передней части авто. Не так часто, но все же используются такие динамики и для двухкомпонентных акустических систем, в этом случае нужно учитывать, что качество проигрывания средних частот оставляет желать лучшего. Как показывает практика, 20-сантиметровые колонки наиболее оптимально подходят для систем, в которых нет саба.

Загрузка …

Какие бывают динамики?

Сразу же нужно сказать – не важно, какой формы автомобильные динамики установлены в машину – круглые либо овальные – качество определяет только их габариты. Типоразмеры устройств представляют собой стандарт, определяющий их габариты

В основном на современных машинах размеры громкоговорителей, которые могут быть установлены, штатные – на 10 см, 13 см или 16 см. Задние полки автомобилей обычно оборудованы разъемами под установку овальных колонок размером 15х23 см.

Четыре колонки с разными диаметрами

Если диагональ громкоговорителя будет более высокой, он сможет лучше проигрывать низкие частоты. В целом размер системы во многом зависит от размера низкочастотной колонки, поскольку она, как сказано ранее, является самой большой во всей системе.

Если фронтальные громкоговорители имеют размер 10 см, то они смогут воспроизводить звуки частотой от 120 герц;
при габаритах колонок 13 см будет хорошее качество воспроизведения звуков от 100 Гц;
при габаритах 16 см устройство сможет воспроизводить звуки от 80 Гц.

Автозвук: как правильно определить размер динамика

Задумались над сменой акустики в вашем автомобиле, но не знаете, подойдут ли новые динамики по размеру? На самом деле все не так сложно, как кажется на первый взгляд. В подавляющем большинстве случаев динамики, даже штатные, имеют стандартные размеры, пишут Pioneer Russia в Facebook.

Специалисты отмечают, что самые популярные «калибры» – это 10 см (4 дюйма), 13 см (5,25 дюймов), 16,5 см (6,5 дюймов) и овальные динамики в размере 6х9 дюймов. Есть, конечно, менее распространенные вроде 6-дюймовых или 4х7 дюймов, но они встречаются гораздо реже.

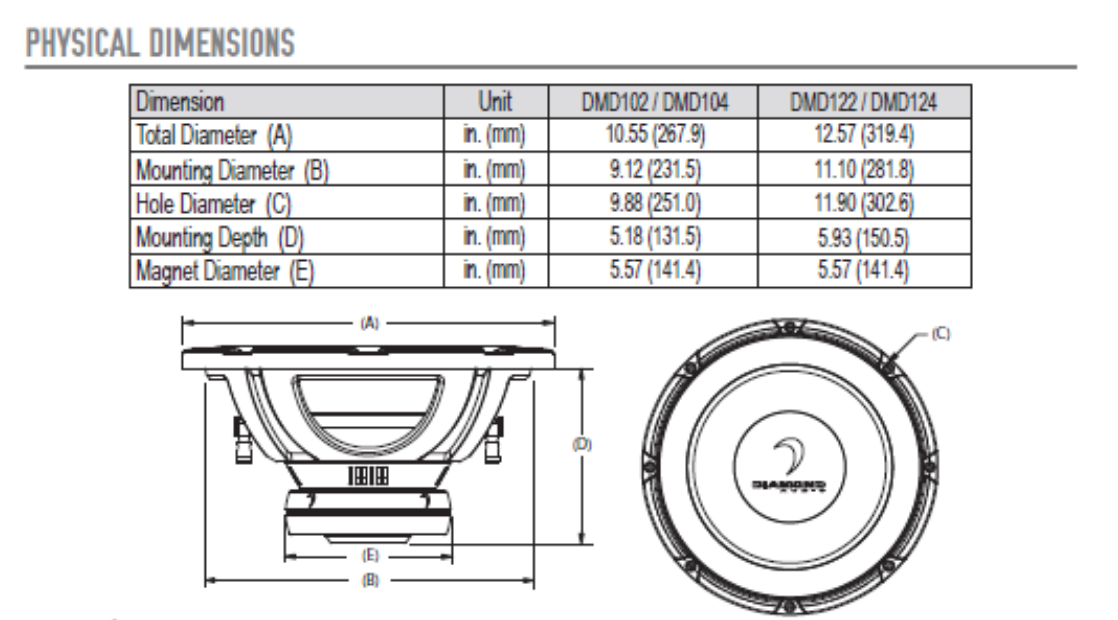

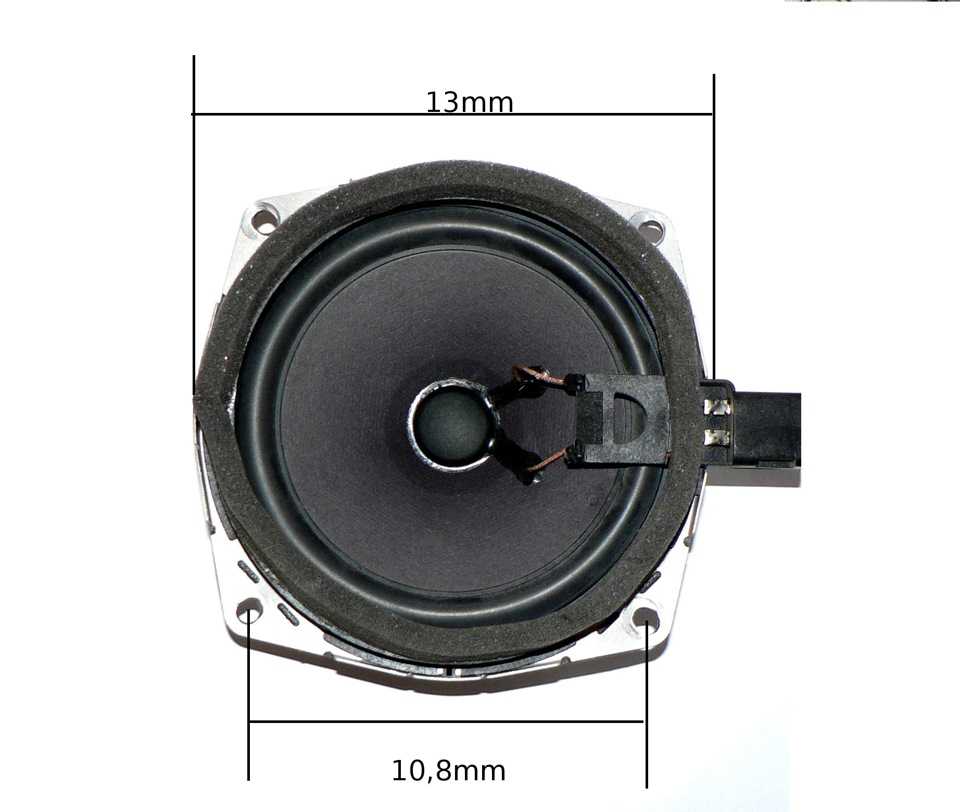

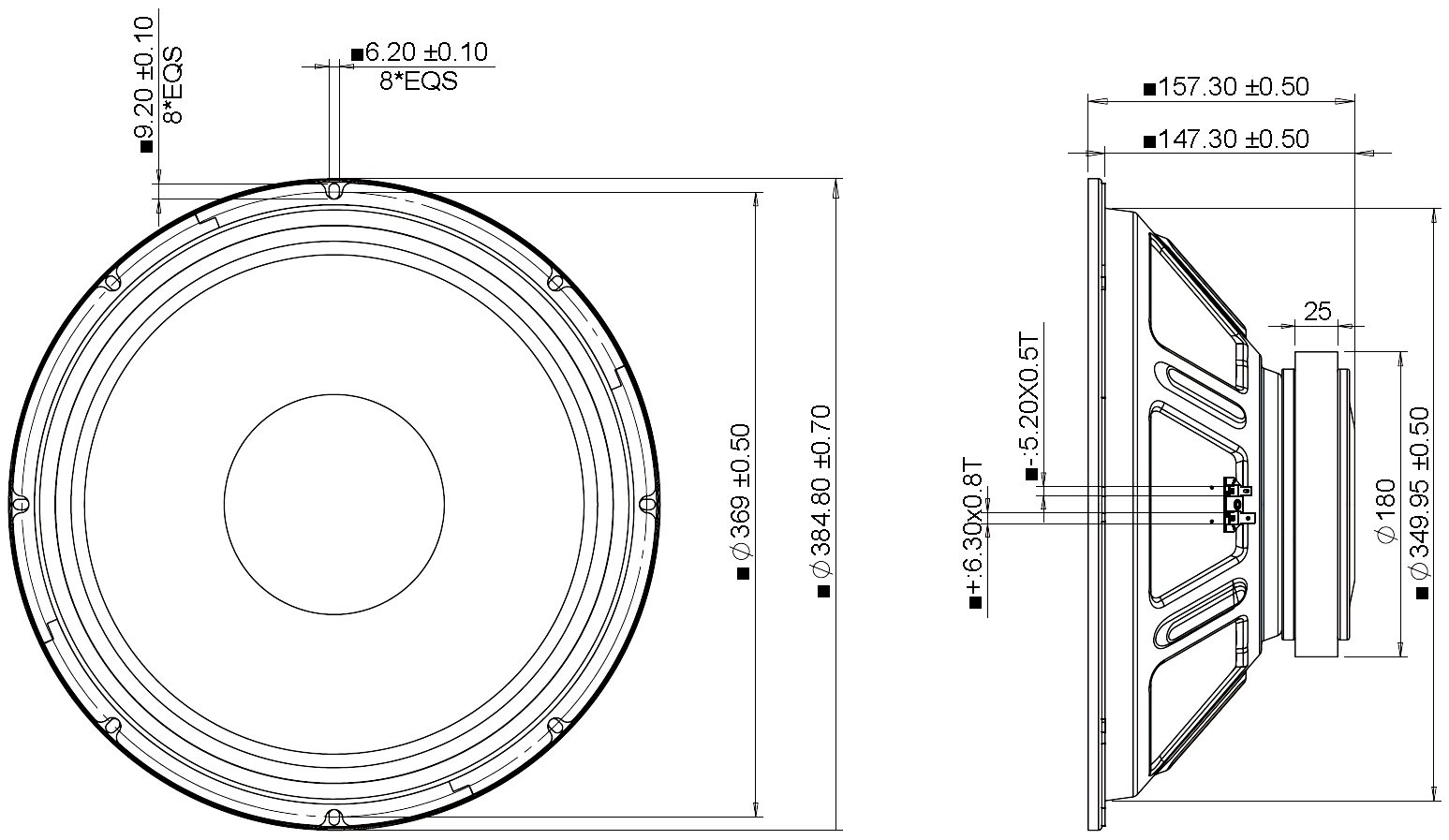

Чтобы определить калибр динамиков в вашем автомобиле, достаточно снять панель, чтобы добраться до них. При этом нужно помнить, что размер определяется не по диаметру диффузора, а по внешнему диаметру самого динамика. Мерить всё с точностью до миллиметра не нужно, ведь калибр динамиков – величина номинальная, физические размеры могут немного отличаться. Определив этот размер, можно смело выбирать новые акустические системы.

Типоразмер динамиков обычно отражается в названии модели. В акустических системах Pioneer, например, TS-G1021F – это 10-сантиметровые динамики, а TS-G1320F – это 13 см. Что касается размера 16,5 см (6,5 дюймов), то иногда в названиях могут фигурировать цифры 65, 165 или 17. Это означает, что при стандартном посадочном размере динамик имеет увеличенный диффузор, а значит, при прочих равных имеет выше чувствительность и увереннее работает на нижних частотах. Как, например, Pioneer TS-A1733I.

«И последний момент

Выбирая для замены новые акустические системы, обратите внимание на отверстия для крепления динамиков. Во многих моделях Pioneer имеется универсальный набор отверстий, который позволяет без проблем поставить динамики в большинство штатных мест

Но не расстраивайтесь, если вдруг окажется, что штатные динамики имеют собственную сложную форму. Для таких случаев в продаже можно найти переходные кольца для конкретных моделей автомобилей, которые решат эту проблему», отмечают эксперты.

Какие бывают динамики?

Четыре колонки с разными диаметрами

Если фронтальные громкоговорители имеют размер 10 см, то они смогут воспроизводить звуки частотой от 120 герц;
при габаритах колонок 13 см будет хорошее качество воспроизведения звуков от 100 Гц;
при габаритах 16 см устройство сможет воспроизводить звуки от 80 Гц.
