Через какой пробег регулировать клапана?

Признаки и последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться

Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями. Отклонения от нормы в состоянии привести к определенным проблемам

Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую

Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

значительное уменьшение срока службы клапанов;
расклёпывание;
скол торца, что ещё больше увеличивает зазор;
повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
проведённый ремонт газораспределительного механизма;
регулировка производилась более 20 тысяч километров назад;
явное снижение отдачи двигателя;
повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Желательно совместить регулировку с заменой масла. Это позволит избежать попадания в двигатель грязи, песка и пыли.

Как отрегулировать клапана, если стоит ГБО

Когда двигатель работает на жидком топливе, температура клапанов достигает 350, а «тарелок» — 900 градусов. При использовании в качестве топлива газа, данный параметр вырастает на 50-70 градусов. Такое повышение само по себе неопасно: клапан не прогорит и не разрушится.

Гораздо больший риск представляет неправильная регулировка системы питания, когда образуется обедненная смесь. В этом случае температура на поверхности клапанов повышается на 200-250 градусов, что ведет к прогоранию клапанов. Вывод: использование газа для ГРМ не опасно, а вот за качеством смеси нужно смотреть.

Важность регулировки клапанов

Четырехтактный двигатель внутреннего сгорания завершает один рабочий цикл за 2 полных оборота: по пол-оборота на каждый такт: на впуск, сжатие, сгорание и выпуск. Газораспределительный механизм здесь играет главную роль, вовремя открывая клапаны для подачи новой порции горючего, а также для отвода отработанных газов.

При впуске открывается впускной клапан для наполнения цилиндра топливно-воздушной смесью или же, как в случае с дизелем, просто свежим воздухом. Далее при сжатии все клапаны должны быть закрыты, иначе ничего сжать не получится.

Также при всех закрытых клапанах осуществляется процесс сгорания топлива – тогда вся энергия расширяющихся газов переходит исключительно в движение поршня. А далее продукты сгорания необходимо удалить из цилиндра, чтобы снова воспроизвести цикл: открываются выпускные клапаны, и отработавшие газы уходят в коллектор.

В теории все выглядит вполне складно, но нужно принимать во внимание, что клапаны не могут открываться и закрываться мгновенно, когда, к примеру, поршень достигает мертвых точек. Процесс движения клапана тоже занимает время

Многим здесь может стать непонятно, почему это вообще важно: какие-то сотые доли секунды – не все ли вообще равно?

И здесь уместно будет напомнить, что современные ДВС имеют частоту вращения коленвала на уровне 6000 оборотов в минуту, а у болидов Формулы-1 и вообще – превышают 30000 об/мин! Это означает, что двигатель делает минимум 100 оборотов в секунду (ну или более 500 в случае с Формулой-1). А значит, впускной и выпускной клапаны должны сработать 50 раз в секунду.

Примерно с такой же частотой – 6000 выстрелов в минуту – работают скорострельные 30-миллиметровые автоматы АК-130 морского базирования, которые должны сбивать гиперзвуковые ракеты, атакующие корабль. Но там 6 стволов (на каждый приходится примерно 17 выстрелов в секунду), а здесь мы говорим об одном единственном клапане, который должен открыться и закрыться в 3 раза чаще за то же время.

Получается, что сотая доля секунды здесь – это не такая уж и маленькая величина; в течение этого промежутка времени могут успеть случиться весьма важные для работы двигателя события и процессы.

Во-первых, влияние температуры. С началом работы двигателя все его узлы и детали сильно нагреваются. Как следствие, происходит их расширение и увеличение в размерах. Чтобы это расширение не привело к заклиниванию движущихся частей, производители предусматривают в конструкции механизмов тепловые зазоры.

Необходимо периодически проверять, соответствуют ли они технической документации. По мере необходимости подлежащие регулировке зазоры у деталей нужно корректировать, а если такое невозможно, то их нужно заменять.

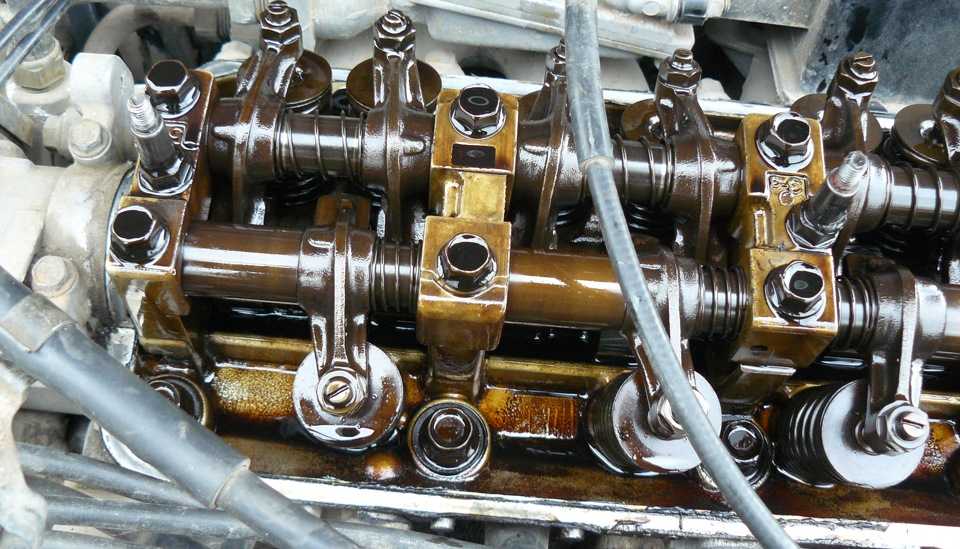

Среди прочих к таким деталям относятся и клапаны. Мероприятие по корректировке их тепловых зазоров называется «регулировка клапанов».

Если зазоры клапанов настроены правильно, то после прогрева мотора они будут уменьшаться. В итоге обеспечивается точность исполнения фаз газораспределения и сбережение ресурса деталей. Но в течение периода интенсивной эксплуатации просадка клапанов в седлах увеличивается, а кроме того, изнашиваются крепления коромысел и кулачков распределительного вала (или валов). Из-за этого износа точность соблюдения тактов газораспределительным механизмом падает.

Увеличенные зазоры приводят к появлению посторонних шумов и вибраций. И если не произвести должную регулировку, то их интенсивность будет только расти. Кроме того, указанные неисправности могут повлечь за собой и другие, например могут оказаться поврежденными толкатели.

Обратная ситуация, когда зазоры критически малы или же отсутствуют вовсе, еще более опасна. Это чревато заклиниванием узлов и поломкой деталей. Обычно при отсутствии тепловых зазоров клапаны не могут полностью загерметизировать камеру сгорания, и в коллектор (входной или для выхлопа) прорываются раскаленные газы.

Самое неприятное – это то, что повреждения в данном случае неизбежны, а последствия необратимы, даже если зазоры после этого отрегулировать и привести в норму. Здесь уже будет требоваться полноценный капитальный ремонт мотора.

Как обеспечивается нужный зазор

Нужный зазор можно получить только посредством грамотно проведённых регулировочных работ. При осуществлении данного процесса проводится настройка основного газораспределительного механизма, особенно зазора, находящегося между кулачками распредвала и рычага клапана.

Существует специальная инструкция относительно того, как проводить регулировку. Здесь недостаточно обеспечения более плотного прижатия клапанов, так как при повышении температуры, все детали становятся больше в размере. Подобное расширение автоматически приводит к разным негативным последствиям.

Впускные и выпускные клапаны должны плотно закрывать гнездо, но при этом с небольшим зазором. Он необходим для того, чтобы стержень клапана не упирался жёстко в верхнюю часть устройства.

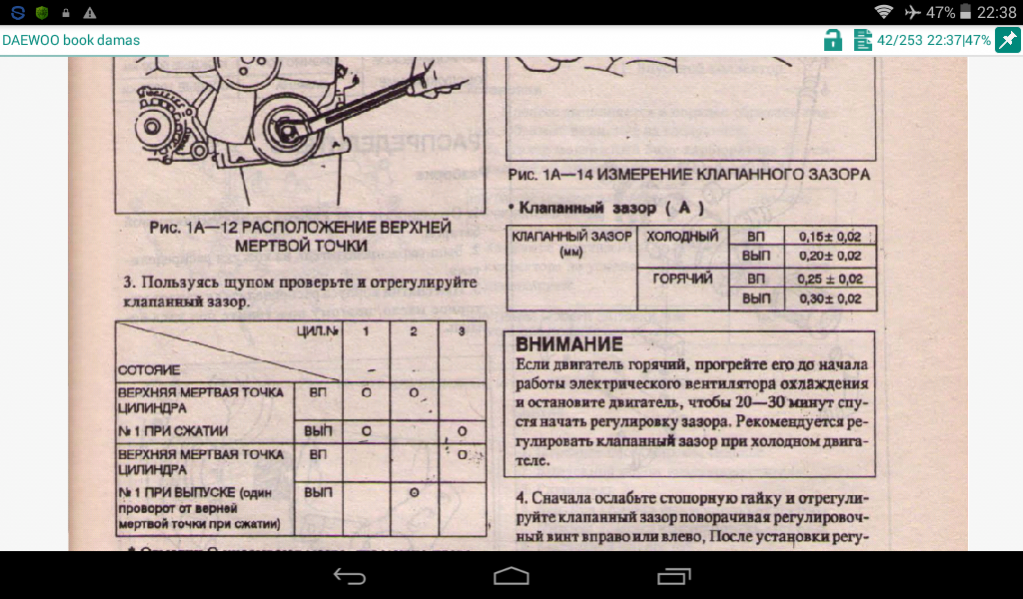

В процессе самостоятельного регулирования зазоров нужно стремиться к строго установленным величинам. Они не должны быть больше 0,15 мм. Максимальный уровень допустимой погрешности составляет 0,05 мм. Данные параметры нужно проверять исключительно при холодном моторе.

Обеспечив в процессе регулировки правильные зазоры, водитель получит устойчивую работу двигателя, значительную экономию топлива, а также повышение моторесурса.

Проверка и регулировка тепловых зазоров клапанов на автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Перед проверкой и регулировкой тепловых зазоров клапанов необходимо снять крышку трамблера и клапанную крышку двигателя автомобиля, отрегулировать натяжение цепи (двигатели 2101, 21011, 2103, 2106) или ремня (двигатель 2105). Проверку и регулировку следует проводить на холодном двигателе.

На двигателях заднеприводных автомобилей ВАЗ 2101, 21011, 2103, 2105, 2106 измеряется тепловой зазор между задней частью кулачка распредвала и рабочей поверхностью рычага клапана. Он составляет 0,14-0,17 мм для впускных и выпускных клапанов.

Порядок проведения проверки и регулировки тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106

— Проверяем и регулируем зазор у 8-го и 6-го клапанов

Поворачиваем коленчатый вал за храповик специальным ключом по часовой стрелке до момента совпадения установочной метки на звездочке (шкиве) распредвала с выступом-меткой на корпусе подшипников распредвала. Контакт «бегунка» трамблера смотрит на гнездо высоковольтного провода четвертого цилиндра в его крышке (для определения расположения нужного гнезда при снятой крышке трамблера ориентируемся на винты с четырех сторон корпуса трамблера, они совпадают с расположением гнезд).

При совпадении меток в четвертом цилиндре происходит такт сжатия, в третьем впуска. Соответственно 8-й выпускной клапан в четвертом и 6-й впускной в третьем цилиндрах будут закрыты, между рабочей поверхностью их рычагов и тыльной стороной кулачков распредвала будет определенный зазор. Его-то и следует проверять и регулировать.

Проверяем тепловой зазор – вставляем щуп между кулачком и рычагом, он должен входить с легким защемлением и не «закусываться».

Если зазор слишком маленький или слишком большой, ослабляем ключом на 17 контргайку регулировочного болта, придерживаем ее им от проворачивания, другим ключом на 13, вращаем регулировочный болт, уменьшая или увеличивая зазор. Проверяем зазор щупом и если он соответствует норме, затягиваем контргайку, удерживая регулировочный болт ключом на 13.

— Проверяем и регулируем тепловой зазор у 4-го и 7-го клапанов

Для этого поворачиваем коленчатый вал на 180º за храповик. Контакт «бегунка» при этом поворачивается на 90º и смотрит на второй цилиндр. Проверяем и если необходимо регулируем тепловой зазор.

— Проверяем и регулируем тепловые зазоры у 1-го и 3-го клапанов

Опять поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 1-й цилиндр.

— Проверяем и регулируем тепловой зазор у 5-го и 2-го клапанов

Снова поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 3-й цилиндр. Аналогично проводим проверку и регулировку.

Все проверка и регулировка тепловых зазоров клапанов двигателя завершена. Возможно, после ее проведения придется несколько подкорректировать обороты холостого хода двигателя регулировочными винтами карбюратора.

Таблица последовательности регулировки тепловых зазоров клапанов двигателей 2101, 21011, 2103, 2105, 2106, 2107

Примечания и дополнения

— Тепловые зазоры в приводе клапанов необходимы для компенсации теплового расширения его элементов в процессе прогрева и работы двигателя. Если зазоры маленькие или вообще отсутствуют – клапана неплотно прикрываются, обгорают их кромки, процесс горения топливной смеси в камерах сгорания нарушается, соответственно снижается мощность и приемистость двигателя. Повышается расход топлива. Если, наоборот. Зазоры слишком велики, слышен металлический цокот под клапанной крышкой на холостом ходу, клапана приоткрываются недостаточно, наполнение камер сгорания и последующая их вентиляция нарушается. Опять же это приводит к падению мощности и приемистости двигателя, повышению расхода топлива, неравномерной его работе на холостом ходу.

Еще статьи по двигателям автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Источник

Регулировка зазоров клапанов

Процесс регулировки проводится посредством нескольких этапов

Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно

Подготовка

Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства

Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята. После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры

Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение

После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение.

Не менее важно подготовить необходимые для регулировки инструменты:

набор гаечных ключей;
отвёртки;
специальный измерительный щуп;
пинцет;
микрометр;
набор регулировочных шайб;
прибор для регулировки клапанов.

Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

Регулировка с применением щупа

Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:

Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
Снимается кожух ремня ГРМ.
Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.

Данный процесс проводится со всеми остальными клапанами.

Регулирование при помощи рейки и индикатора

Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:

после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.

Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.

По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.

Освобождаем рабочее пространство

Нужно понимать, что сразу крышку клапанов Вы не снимете, нужно до нее добраться.

Используя ключ на 8 откручиваем три болта и снимает крышку воздушного фильтра, а затем извлекаем фильтрующий элемент.

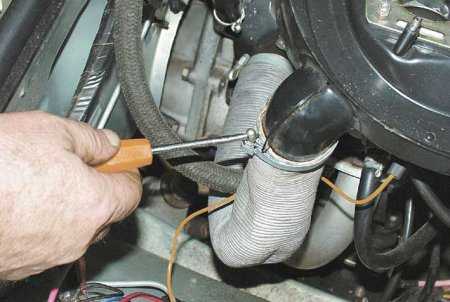

Отсоединяем все шланги, которые идут к воздушному фильтру.

Откручиваем ключем на 8 четыре болта крепления корпуса воздушного фильтра к карбюратору и окончательно демонтируем воздушный фильтр.

Идем дальше.

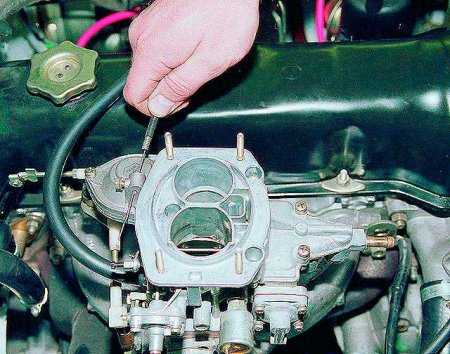

Используя тот же ключ на 8, отсоединяем трос подсоса.

Отсоединяем пружину шайбы, а затем непосредственно тягу педали газа.

Затем снимаем крышку трамблера и отводим жгуты высоковольтных проводов в сторону, так, чтобы было удобно работать.

Вынимаем масляной щуп, при этом вставив в отверстие чистую ветошь, чтобы не попала грязь.

Теперь мы можем свободно проводить нужные нам регулировки.

Статьи по теме

Замена ремня «Ауди А4»: от генератора до ГРМ

Что меняется с ремнем ГРМ: обязательные и факультативные детали

Замена привода ГРМ Volkswagen Polo: когда и как выполняется

Замена привода ГРМ Opel: правила и нюансы

Как натянуть ремень ГРМ: правила и полезные рекомендации

Почему рвется ремень ГРМ: 6 основных причин

Замена привода ГРМ «Джили»: пошаговая инструкция

Замена привода ГРМ «Сузуки»: периодичность выполнения, рекомендации автовладельцев

Замена ремня ГРМ ауди: как осуществляется на бензиновом и дизельном ДВС

Что лучше: цепь или ремень ГРМ

Замена ремней «Дэу»: генератор и ГРМ

Пошаговая инструкция по замене ремня ГРМ на «Форде Мондео»

Какой ремень ГРМ лучше: обзор лучших производителей

Замена ремня «Хонды СРВ»: генератор, кондиционер, ГУР и ГРМ

Замена ГРМ «Мерседеса»: почему, когда и как

Что будет, если не регулировать клапана в двигателе

Запоздавшая настройка приводит к смене зазора. А двигатель вам спасибо не скажет, причем как при уменьшении, так и при увеличении данного зазора. Это слишком плохо влияет на функционирование и ресурс мотора машины.

Уменьшение зазора – это закрытие затворов не полностью, что является причиной целого ряда последствий. В связи с не полностью закрытым механизмом, негерметичность камеры сгорания провоцирует снижение компрессии и прорыв горячих газов в выпускной либо впускной тракт. Здесь все зависит от того, какой приоткрыт клапан.

Вдобавок, нельзя не отметить существенно повышенную тепловую нагрузку на автомобильные затворы. Надежное соприкосновение закрытого затвора с седлом является одним из очень значимых условий его эффективного охлаждения. Если деталь неплотно прилегает к седлу, то охлаждение существенно ухудшается. Это в особенности касается выпускных элементов.

Механизмы для впуска охлаждаются смесью частиц бензина с атмосферным воздухом, поступающей в цилиндры. Выпускные же обеспечивают выход уже использованных очень горячих газов

Для них охлаждение при соприкосновении с седлом имеет просто невероятную важность

Опасность большого зазора

Если же зазор будет слишком большим, то последствия будут другими. А именно ударное воздействие распределительного вала на затвор. Это очень плохо для его ресурса, а также ведет к неполному и неправильному открытию затвора. При этом ухудшение нормального наполнения цилиндра специальной смесью частиц бензина с атмосферным воздухом – это очень плохо. Такая ситуация означает нарушение фаз распределения газа и сокращение отдачи двигателя транспортного средства.

Даже там, где настройка автомобильных затворов выполняется достаточно просто, в обязательном порядке требуется не отходить от специального порядка выполнения работ. А это подразумевает особые слесарные навыки и опыт в осуществлении таких операций

В связи с этим, важно помнить об этом, чтобы не навредить автомобилю еще больше

Порядок выполнения работы

Четвертый цилиндр у нас в ВМТ, регулируем тепловые зазоры в 6-м и 8-м выпускных клапанах. 6-й клапан относится к 3-му цилиндру.

Теперь в работу вступает широкий щуп до 0,15 мм. Его нужно вставить так, как показано на фото.

Не маловажным является усилие проникновения щупа. Здесь многие допускают ошибку, что приводит к не правильному результату.

Щуп должен заходить между распредвалом и рокером с определенным усилием, что указывает на правильную регулировку клапанов.

В этом и заключается отличие между опытным мастером, который чувствует нужное усилие, и новичком, который может ошибиться.

Если щуп проходит свободно или не проходит совсем, то значит нужно это исправить, до нормы 0,15 мм.

Для этого с помощью ключа на 17 ослабляется гайка, как показано на фото ниже.

С помощью рожкового ключа на 13, в зависимости от ситуации, путем его вращения в нужную сторону, выставляется правильный зазор.

Контр гайкой фиксируется выставленный показатель регулировки, но затем делается контрольная его проверка, так как при затягивании контр гайки зазор может сбиться.

Убедившись, что все нормально, переходим к 6-му клапану. Все действия повторяются.

Когда зазоры клапанов № 6,8 отрегулированы, приступаем к регулировки зазоров клапанов № 4 и 7, № 1 и 3, № 5 и 2.

Для получения верного результата необходимо проворачивать коленвал на определенный градус, смотрите рисунок ниже.

Так как крышка трамблера снята, то Вы можете заметить, что его бегунок проворачивается. Этот момент тоже можно использовать для правильной регулировки клапанов.

После поворота бегунка на каждый 90 градусов проводится регулировка следующей пары клапанов.

Для удобства можно сделать метки на корпусе через каждые ? оборота бегунка.

После регулировки 5 и 2 клапанов можно считать, что работы закончены, осталось только вернуть все на свои штатные места и проверить работу двигателя.

Заведите машину, посмотрите, как работает двигатель на холостых оборотах, затем нужно проехать пару километров и сравнить приемистость мотора с той, которая была до проведения работ.

Также читайте по каким причинам на двигателях ВАЗ гнет клапана.

Регулировка зазоров

Подготовительные работы перед проведением регулировки сводятся к демонтажу всех элементов двигателя для получения доступа к клапанному механизму (крышку ГБЦ необходимо тоже снять). Регулировку нужно проводить на остывшем двигателе. Также перед началом работы необходимо снять клемму с АКБ. Как только все будет готово, можно приступать. Ниже приведена пошаговая инструкция регулировки клапанов ВАЗ 2101-07. Итак, приступим!

Регулировка клапанов двигателя

Шаг 1. Поднимите капот и демонтируйте клапанную крышку.

Снятие крышки клапанного механизма

Шаг 2. Установите рейку с индикатором. Регулировка с ее помощью будет более эффективной при сравнении со щупами.

Установка рейки с индикатором

Шаг 3. Заводская регулировка производится в 4 приема, через каждые 180° по коленчатому валу. Так как распредвал вращается медленнее коленвала, то он за это время совершает лишь один оборот.

Регулировка клапанов через каждые 180° по коленвалу

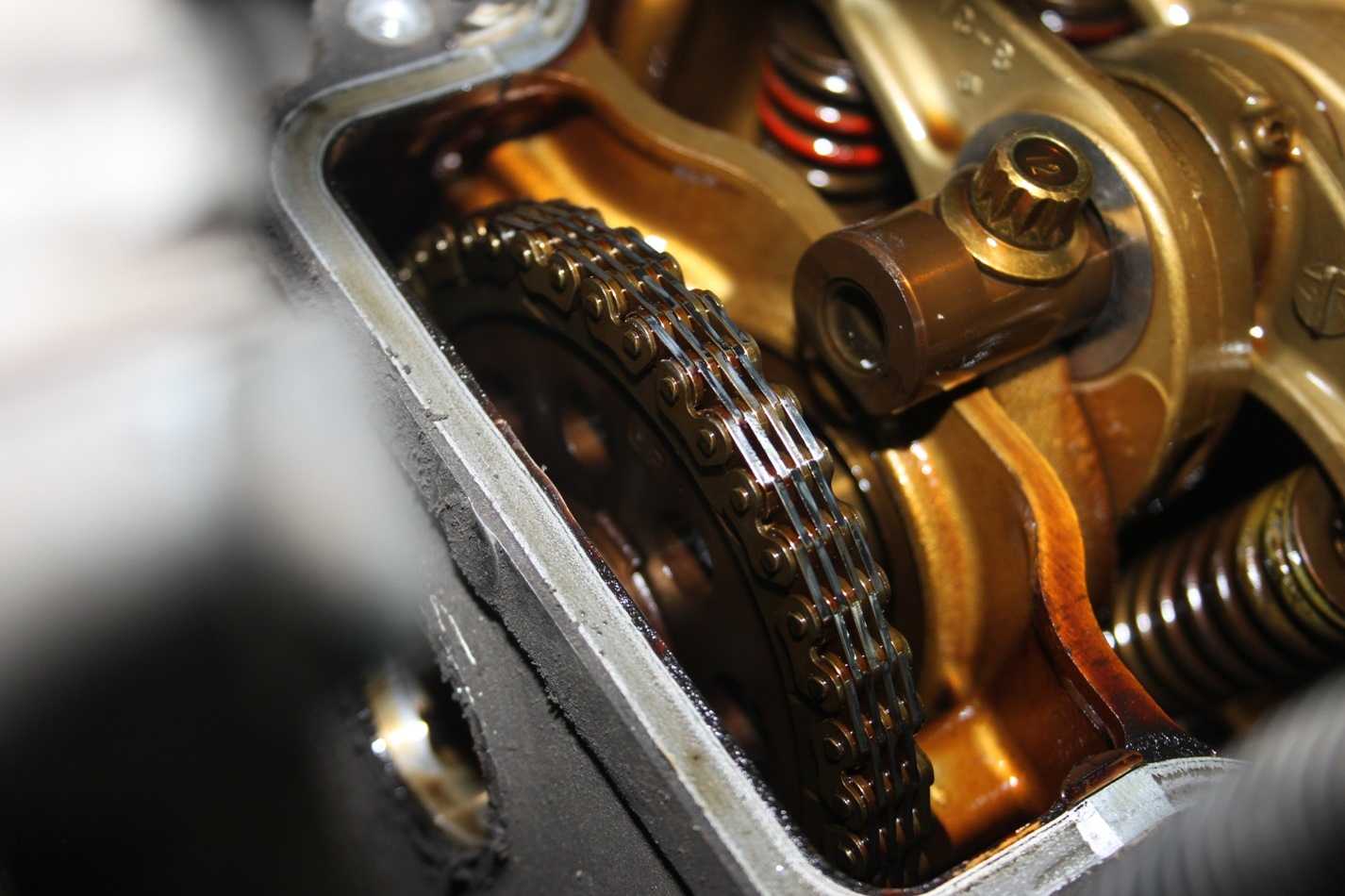

Шаг 4. Сделайте метки на звездочке распредвала каждые 90°. Начинать регулировку следует с нулевого положения. В таком положении регулируются зазоры на 6 и 8 клапане.

Метки на звездочке распредвала

Шаг 5. Произведите замер реального зазора. В идеале зазор должен составлять 0,14 м или 48 единиц по индикатору (при температуре двигателя 7,5°C).

Замер реального зазора 6 клапана

Шаг 6. Увеличьте зазор до необходимых 48 единиц при помощи гаечного ключа. Если зазор был больше нормы, тогда уменьшите его таким же способом.

Увеличение зазора до необходимых 48 единиц

Шаг 7. После настройки произведите замер величины зазора повторно. Сильно давить на вилку не нужно. Достаточно резким движением равномерно поднять рокер до касания с распредвалом.

Повторный замер величины зазора

Шаг 8

Затяните контргайку, обращая внимание на показания индикатора

Затягивание контргайки

Шаг 9. Все те же операции проведите и на 8 клапане. При необходимости увеличьте или уменьшите зазор до получения 48 делений.

Регулировка зазора 8 клапана

Шаг 10. Поверните коленвал на 180°, что соответствует повороту распредвала на 90°.

Проворачивание коленвала на 180°

Шаг 11. В таком положении отрегулируйте 4 и 7 клапан

Какой из них регулировать первым – неважно. Главное отрегулировать оба клапана и желательно одинаково. Процесс регулировки идентичен

Процесс регулировки идентичен.

Регулировка 4 и 7 клапана

Шаг 12. После затяжки контргайки и контроля зазора проверните коленвал в положение 360°.

Проворачивание коленвала в положение 360°

Шаг 13. В данном положении коленвала настройте тепловые зазоры 1 и 3 клапана абсолютно так же, как и предыдущие.

Регулировка тепловых зазоров 1 и 3 клапана

Шаг 14. Затяните контргайки регулировочных болтов и проведите контрольный замер зазоров.

Контрольный замер теплового зазора

Шаг 15. Поверните коленвал до положения в 540°. При этом распредвал повернется еще на 90°.

Проворачивание коленвала до положения в 540°

Шаг 16. Приступите к регулировке 2 и 5 клапана. Как и было ранее, последовательность настройки этих двух клапанов не имеет значения.

Регулировка зазоров 2 и 5 клапана

Шаг 17

Когда все клапана будут отрегулированы, обратите внимание на рокера. Все они должны находиться примерно на одном уровне. Это обеспечит одинаковые фазы открытия и закрытия клапанов

Это обеспечит одинаковые фазы открытия и закрытия клапанов.

Рокера расположены примерно на одном уровне

Шаг 18. После настройки не забудьте снять саму рейку с двигателя.

Снятие рейки с двигателя

Шаг 19. Установите новую прокладку клапанной крышки. Ее желательно каждый раз использовать новую. Деталь стоит небольших денег, а двигатель при этом не будет заляпан маслом.

Установка прокладки клапанной крышки

Шаг 20. После сборки запустите двигатель для оценки работы клапанного механизма. После прогревания проверьте двигатель на наличие посторонних звуков. На этом с регулировкой зазоров клапанов покончено.

Запуск двигателя после настройки зазоров клапанов

Признаки изменения зазоров в клапанах

Вот основные признаки, которые свидетельствуют о необходимости регулировки клапанов и проведения калибровки клапанных зазоров:

двигатель довольно сильно теряет мощность;
появление металлических стуков, биений и других посторонних шумов при работе мотора;
увеличенный расход горючего;
неустойчивая работа даже на холостом ходу.

Если погода на улице достаточно морозная, то зазоры в клапанах можно буквально услышать: непрогретый мотор будет периодически пощелкивать при работе. Впрочем, после прогревания этот звук ослабнет или даже полностью исчезнет. А вот если он никуда не девается, даже когда двигатель разогрет, то это означает, что какой-то из клапанных зазоров определенно превышает норму.

Если тепловой зазор увеличен, то это означает, что время нахождения клапана в открытом состоянии окажется ниже нормы. Мотор станет работать с перебоями, его запуск будет выполняться не всегда с первой попытки, возникнет периодическая детонация (а она плохо влияет на все детали ДВС).

Уменьшенный относительно нормы зазор приводит к тому, что в прогретом состоянии он полностью исчезает. В результате клапан не закрывается до конца. Как следствие, происходит снижение мощности двигателя, а также (и это наиболее неприятно) обгорание конических фасок на седле клапана и на самом клапане. И здесь уже потребуется проводить замену, потому что простой регулировкой зазора здесь ситуацию не исправить.

Принцип работы клапанов ГРМ ДВС

Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.

В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).

Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленчатого вала и распредвала, такту и мотора и газораспределительным фазам.

Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.

Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.

А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.

А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.

Для чего нужно регулировать клапана

В каждом цилиндре двигателя есть впускные и выпускные клапана. Первые открывают доступ воздушно-топливной смеси в бензиновых двигателях, или воздуха в дизельных, после чего возвращаются в исходное положение и надёжно герметизируют камеру сгорания. Вторые открываются, чтобы выпустить отработанные газы – в момент впрыска они также плотно прилегают к «седлу» головки блока.

Выпускной клапан двигателя

Своевременное открытие клапана осуществляется распределительным валом, который толкает шток в нужный момент, выдвигая его из «седла». Назад он возвращается пружиной. Между штоком и собственно кулачком распредвала находится толкатель. И регулируется именно зазор между этим толкателем и кулачком.

Что даёт своевременная регулировка клапанов? Обеспечивается нормальная работа двигателя в горячем состоянии, когда металл расширяется. Зазоры влияют на работу клапанов – они должны обеспечивать плотное их прилегание при горячем двигателе. Они так и называются – тепловые зазоры, и составляют десятые доли миллиметра.

Регулировка клапанов нужна для того, чтобы двигатель обеспечивал положенную мощность и служил долго.
