Замена и регулировка тросиков печки ваз-2114

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом. При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

засорен радиатор печки или в нем образовалась воздушная пробка;
заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
кран открывается не полностью — это одна из основных причин плохо греющей печки;
образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.

Доработка задних фонарей ВАЗ-2114

Ни для кого не секрет, что у этих авто существует вибрация руля и неприятные звуки на неровных участках дорог. С этой проблемой можно попрощаться, установив демпфер и усилитель рулевой рейки ВАЗ-2114. Эта доработка неоднократно обсуждалась. Можно найти несколько вариантов с чертежами и подробной инструкцией. После установки демпфера и усилителя рулевой рейки шум и вибрация руля больше не беспокоили своих владельцев.

Вариантов доработки задних фонарей существует множество. Вот несколько самых популярных:

отдельные элементы из светодиодов;
светодиодные кольца;
вставки и накладки из светодиодов.

Для отдельных элементов из светодиодов используются светодиодные ленты или кольца, для корпуса отлично подходят катафоты разных размеров и соответствующих цветов, которые без особых трудностей можно приобрести в автомобильных магазинах. Краска также подбирается по вашему вкусу и желанию. Для того чтобы разместить кольца в отдельных цилиндрах, можно использовать жестяные банки, предварительно аккуратно вырезав нужный размер. Если вы решили монтировать светодиодные накладки внутрь фар, то не забывайте, что они монтируются поверх задней оптики.

В любом из перечисленных вариантов без навыков владения паяльником вам не обойтись. Если навыков нет, а доработать задние фонари хочется, то лучше обратиться в тюнинг-ателье, где профессионалы сделают всю работу за вас.

Доработка заключается в том, чтобы охлаждающая жидкость после отопителя попадала в термостат для поддержания оптимального температурного режима. Для этого потребуется изготовить патрубок нужного размера и разместить в непосредственной близости от термостата. Нужно припаять новый патрубок напротив заводского и заглушить отверстие с помпы. Результат не заставит себя долго ждать. В салоне станет гораздо теплее.

Для владельцев четырнадцатой модели, проживающих в холодных регионах нашей страны, не новость, что печка-отопитель салона с поставленной задачей справляется не очень хорошо. Всему виной штуцер отопителя, к которому подсоединен кран печки. Все это из-за маленького диаметра трубки, которая снижает пропускную способность радиатора отопителя салона. Для жителей холодных регионов рекомендуется демонтировать кран печки из системы охлаждения.

Доработка заключается в том, чтобы создать мощный вихревой поток воздуха для более качественного образования горючей смеси во впускном коллекторе, Что позволит улучшить динамику авто, снизить расход топлива и повысить плавность работы двигателя, так как смесь будет полностью сгорать в двигателе, а не в катализаторе. Для этого необходимо сделать фаску на задней стенке дросселя, шириной 2-3 мм.

Отечественный автомобиль – конструктор для ваших идей!

“Косяк” первый: кран печки

Первым проблемным местом ВАЗ 2114 является кран на вводе антифриза в печку. С одной стороны, его несомненный плюс в том, что, если случайно обломить штуцер, на который одевается патрубок, достаточно обойтись заменой крана. Скажем, на большинстве иномарок 90-х годов выпуска эти штуцеры являются составной частью радиатора печки. Если при ремонте сломать их, придется менять радиатор целиком. Но с другой стороны, из-за такой конструкции качество циркуляции охлаждающей жидкости значительно хуже. А значит, и комфорт от нахождения в салоне.

Кроме того, подача горячего антифриза для печки регулируется на ВАЗ 2114 механически, при помощи тросика. А этот тросик загрязняется и “вытягивается”. Само крепление этого тросика может со временем ослабнуть. Как результат, работать печка будет неправильно.

Обычно при появлении проблем с холодным воздухом из печки, рекомендуют подтянуть тросик.

Регулировка тросика крана печки

Проблема возникает из-за общей ненадежности механической тросовой системы управления органами отопления салона на ВАЗ 2114. Об этом мы уже говорили. Ослабление или вытягивание троса от времени приводит к тому, что кран печки при перемещении бегунка на панели управления уже не закрывается (открывается) полностью. Чтобы решить эту проблему, нужно:

Найти трос управления краном печки. Он проходит под панелью в районе педали газа.
Натянуть тросик так, чтобы при открытой полностью заслонке он также открывался полностью. Иногда, при сильной растяжке, для этого тросик немного укорачивают. Не переусердствуйте, иначе кран не будет закрываться. Теплый воздух будет дуть и летом.

Это, в принципе, работает. Но, может случиться, что подтягивать приходится регулярно. Часто проблема периодически возвращается. Фундаментальной мерой ее решения является следующий способ: удаление крана из системы.

Удаление крана печки

Эта модернизация позволяет исключить из системы “лишний” элемент, улучшив общую эффективность работы системы (за счет улучшения циркуляции) ВАЗ 2114.

Порядок работы таков:

Удалить кран.
Изготовить (не обойтись без токаря) трубку необходимой формы, подключить к ней патрубки.
Чтобы улучшить циркуляцию в систему дополнительно устанавливается нагнетательная помпа (такая штатно устанавливается на “ГАЗель”, можно найти ее в магазинах запчастей для ГАЗ). Помпа работает от электричества. Рекомендуем пустить на нее питание через выключатель, установленный в салоне, чтобы иметь возможность принудительно включать помпу по необходимости.

Причины неисправности печки

Сколько водителей, столько причин неисправности печки. Форумы пестрят прошениями о помощи: то одна причина, то другая, то третья. В итоге единого мнения, как устранить похожие неисправности нет.

Настоящая статья посвящена лишь нескольким, наиболее важным проблемам ремонта своими руками любимого железного коня. Не судите строго, если не нашли здесь решение, которое помогло бы вам.

Забывать не стоит, что вы всего лишь автолюбитель, а не мастер профессионал из крупного сервисного центра по обслуживанию не менее крутых авто. Не стоит считать себя дятлом или сетовать на то, что руки не из того места растут, просто надо начать с малого.

На этом видео показано, как произвести ремонт печки ваз, а вы уже сами решайте, подходит ли данный способ регулировки вам:

Часть автовладельцев решили проблему сразу. Подходит под случай, когда теплый воздух дует непосредственно по центру или на ноги, а по бокам или на лобовое стекло идет только струя холодного или немного теплого.

Для зимы такая неисправность просто беда: намучаетесь так, что мало не покажется. После просмотра этого ролика и регулировки печки сможете хотя бы на время сделать так, чтобы на лобовое стекло попадал горячий воздух. В салоне также станет теплее. Но не переусердствуйте: есть нелицеприятная фишка: при «безголовом старании» можно отломать пластик, к которому крепится тросик.

Можно перевести заслонку в положение «горячо»: просто наглухо закрепить ее, замазав герметичной массой. При этом злосчастный тросик привода отправить в туда, где у вас запчасти хранятся. Положительный эффект почувствуете сразу, хотя плюсовая температура салона теперь регулируется исключительно «печным» краником.

Жара прибавится настолько, что можно забыть о шапках-ушанках и тулупах: вам, как водителю, станет комфортно за рулем даже в сорокоградусный мороз. Холодный воздух теперь наглухо запаян и ему неоткуда проникать. Но справа все же воздух будет несколько холоднее. Зависит от деформации заслонки во время эксплуатации авто: с противоположной стороны от тросика крышка перестанет плотно закрываться.

Диагностика работы тросиков печки Ваз 2114

Для того чтобы осмотреть тросик крана печки ваз 2114, требуется демонтировать боковую накладку панели со стороны водительского места (с права от педали газа). Далее подробнее:

Заведите, хорошенько прогрейте двигатель автомобиля.
Открутите три крепежных болта боковой накладки.
Переведите ваш взор в сторону краника отопителя.
Проверьте, не слетел ли тросик с краника.
Переместите рычаг печки на панели приборов в максимальный режим обогрева.
Потяните тросик на себя, удерживаете его в таком положении
Проверьте, поступает ли из дефлекторов горячий воздух.

Теперь, когда источник проблемы выявлен. Требуется зафиксировать, придать постоянное натяжение и тем самым обеспечить хорошую работу и корректную пропускную способность.

Одним из вариантов увеличения натяжения, является метод, при котором часть (0,5-1 сантиметра) тросика загибается в месте непосредственного присоединения к рычагу отопителя. Для этого потребуется:

Демонтировать вторую накладку, только со стороны пассажирского сидения.
Взять плоскогубцы и подтянуть на себя тросик (в этот момент, переключатель температуры должен находиться на максимальном режиме обогрева).
Загнуть дополнительно образовавшееся количество троса (его количество подбирается опытным путем, и в каждом конкретном случае различается и, как правило, составляет до 0,5 сантиметров).
Подцепляем его к температурному переключателю печки.

Пробил поддон двигателя что делать

Внимание! Во избежание поломок, все действия связанные с натяжением выполняйте аккуратно, не применяйте чрезмерную силу. Если переборщить с натяжением, можно повредить систему работоспособность отопительной системы

Открытие капота при проблемах с тросиком

Открыть капот на ВАЗ 2114 или на 2115 можно двумя способами. Первый, когда автовладельцу несказанно повезло, и тросик капота оборвался непосредственно в салоне транспортного средства:

Обнаружить конец поврежденного изделия;
Ухватиться за него чем-то удобным – чаще всего в этом случае используют обычные пассатижи;
Потянуть изделие на себя – это позволит открыть капот и приступить к проведению полноценного ремонта.

Второй вариант намного сложнее – порвался тросик капота, но место повреждения оказалось недоступным для автолюбителя. В таком случае, чтобы открыть подкапотное отделение на ВАЗ 2114 или на еще одной модели от того же производителя – ВАЗ 2115, потребуется выполнить более тяжелую процедуру:

Переместить транспортное средство на автомобильную смотровую яму.
С помощью ключа на «Восемь» выполнить демонтаж защиты силового агрегата, что позволит предоставить несколько ограниченный доступ человека в нужное отделение своего авто.
Прежде чем продолжить работы, рекомендуется проверить температуру двигателя – если он горячий, то можно легко получить ожоги при контакте агрегата с рукой.
После этого нужно засунуть руку в пространство между радиатором автомобиля и его силовым агрегатом, нащупать специальную пружину замкового механизма и отодвинуть ее в направлении аккумуляторных батарей машины.

Если все сделано правильно, то капот машины должен легко открыться. К сожалению, но иногда в вышеописанной процедуре человек испытывает определенные трудности и не может осуществить задуманное. В этом случае можно поступить и несколько иначе, правда, это потребует физического разрушения радиаторной решетки, что позволит легко добраться до замкового механизма. Естественно, преднамеренно поломанное изделие придется приобрести и установить заново.

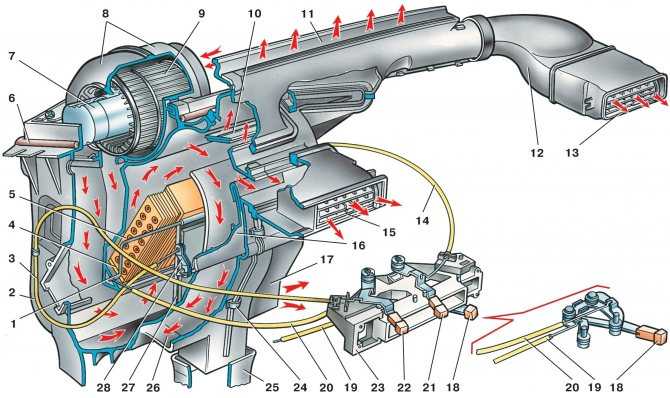

Принцип работы тросиков печки на Ваз 2114

Работа отопительной системы автомобиля, заключается в передаче и перенаправлении тепла, которое выделяется в результате работы двигателя. Тепло выводится системой охлаждения и подается, в том числе и на радиатор печки. После чего, при повороте переключателя (включении), отопительная система запускает моторчик, который выдувает горячий воздух, пропускает его через дефлекторы панели автомобиля. Перенаправление воздуха на ту или иную область осуществляется непосредственно водителем через переключение положений обдува.

При нажатии картинка увеличивается

Большинство случаев неисправностей печки связаны всего с одной причиной и это — тросик печки ваз 2114. Дело в том, что со временем натяжение тросика ослабевает. Это происходит в результате его постоянного натяжения, ослабления при переводе рычага регулировки режима обогрева (холодный и горячий). Встречаются и случаи, когда тросик вообще слетает с крана печки. В результате чего, кран печки открывается не полностью, тем самым вы недополучаете значительные порции горячего воздуха из системы отопления.

Как же поступить? Менять или не менять? Вот самые распространенные вопросы автолюбителей. Ответим так, прежде чем, что-либо заменить, следует найти причину неисправности и попытаться ее устранить.

Принцип работы тросиков печки на Ваз 2114

При нажатии картинка увеличивается

В общей сложности проблемы могут возникать с двумя видами тросиков:

тросики крана печки,
тросики регулировки заслонки.

Именно с этими элементами автовладельцам ВАЗ-2114 приходится сталкиваться, когда отопитель перестаёт эффективно функционировать. Предварительно рекомендуется проверить на предмет исправности и работоспособности другие элементы системы, дабы не проводить напрасно ненужные разборочно-сборочные и регулировочные работы.

Регулировка

Горячий антифриз для отопительной системы на модели ВАЗ-2114 подаётся механическим способом, для чего используются соответствующие тросики. Со временем происходит их загрязнение и вытягивание. А также учитывается момент ослабления работы крепёжного элемента. Из-за этого печка начинает функционировать некорректно. Когда трос ослаб или вытянулся, перемещение бегунка крана печки на панели не даёт возможности полностью открыть или закрыть его.

Первое, с чего можно начать в такой ситуации, — попытаться подтянуть тросик крана. Для регулировки требуется:

снять со стороны водителя кожу панели,
немного выше под рулём вы увидите пару тросиков,
вам нужен тот, что левее,
отыскать сам трос крана (он к нему фиксируется), который располагается в области педали газа под панелью,
натянуть элемент, чтобы при полностью открытой заслонке он полноценно открывался,
в некоторых случаях тросик достаточно укоротить буквально на 5 мм, сделав дополнительный оборот,
принимайте во внимание текущее состояние натяжения. Если элемент сильно ослаблен, придётся натягивать сильнее или же менять вовсе.

Важно! Не приступайте к работе на горячем двигателе сразу после заезда в гараж
И также рекомендуется предварительно снять массу с аккумулятора, поскольку вы будете работать в районе проводки

Важно! Не приступайте к работе на горячем двигателе сразу после заезда в гараж. И также рекомендуется предварительно снять массу с аккумулятора, поскольку вы будете работать в районе проводки

Примерно по аналогичной схеме осуществляется регулировка троса заслонки:

Боковая крышка панели снимается уже со стороны переднего пассажира около его левой ноги.
Там вы найдёте рычаг для управления температурой отопительной системы, к которому подведена пара тросов. Ваш тот, что справа.
Элемент натягивают так, чтобы заслонка оказалась в режиме максимальной температуры печки. Зафиксируйте заслонку рядом с тросом. Она должна постоянно оставаться в заданном положении.
Проведя эти работы, излишки троса можно отрезать. Только оставьте примерно 20 мм длины, в зависимости от текущего состояния.
Проверьте, действительно ли теперь тёплый воздух эффективно выходит из всех каналов, и температура меняется по мере изменения положения регуляторов.

Важно! В некоторых случаях регулировка даёт только временный эффект. При сильном износе подобные операции могут не дать результата, потому единственным выходом из ситуации будет полноценная замена

Инструкция по замене переключателя

Нельзя сказать, что замена переключателей, установленных на печки ВАЗ-2114, сложная задача. Процедура кропотливая и во многом неудобная.

Но снимать и сливать необязательно. Действуйте на своё усмотрение.

Для работы вам понадобится:

гаечный ключ на 10;
ветошь или старые тряпки;
жидкость охлаждения;
червячный хомут (его диаметр будет 15–23 мм);
отвёртка (крестовая);
ёмкость минимум на 5 литров;
новый переключатель (краник).

Когда всё подготовлено, можно начинать работу. Замена займёт у вас несколько часов, но сэкономит приличную сумму на услугах мастеров с СТО.

Замена начинается со снятия всей центральной панели или только боковой стенки. Она находится со стороны переднего пассажира. Снимайте то, что вам удобнее.
В ноги пассажирского места набросайте тряпок и ветоши, которая хорошо впитывает влагу. Поставьте тряпки под краник, чтобы пролитая охлаждающая жидкость не оставила на полу следов. Коврики тоже лучше убрать сразу.
Поднимите капот, снимите хомуты шлангов печки (отводящий и подводящий). С краника демонтируются патрубки. В подготовленную пустую тару слейте всю охлаждающую жидкость из системы.
Возвращайтесь в салон автомобиля ВАЗ-2114. Крестовой отвёрткой откручиваются хомуты, которые удерживают патрубки отопителя на кранике. Отсоедините их. Подставьте тару туда, ведь жидкость польётся оттуда. Сливайте всю охлаждающую жидкость.
Пассатижами с тяги рычажка краника нужно снять скобу. Через отверстие рычажка её выводят.
Нужно вернуться к подкапотному пространству. Там ключом на 10 снимайте пару креплений краника отопителя к щитку.
Бегите в салон, где вы сможете полностью снять выключатель (краник).

Обратная сборка

Когда старый переключатель удалён, нужно начинать обратную сборку всего узла. Этап не менее ответственный.

Убедитесь, что новый краник (переключатель) исправен, не имеет дефектов или повреждений. Покупайте сразу качественную вещь, чтобы потом не пришлось опять делать ту же работу.
Поставьте переключатель на место. Со стороны подкапотного пространства краник фиксируется парой гаек. Будет лучше, если перед установкой гаек вы их смажете антикоррозийной смазкой. Они прослужат дольше.
Откройте кран полностью, зайдя со стороны салона, после чего натяните скобу.
Уже со стороны двигателя, а потом со стороны салона наденьте патрубки, как следует их зафиксируйте. Убедитесь, что крепление надёжное.
Если вы решили слить жидкость охлаждения на этапе демонтажа, теперь её можно заливать обратно. Или сразу поменяйте для профилактики весь тосол. Если вышла только часть жидкости, тогда нужно открутить патрубок на дроссельном узле и долить недостающее количество охладителя.
Патрубок верните на место, заведите двигатель и прогрейте его хорошо. Все хомуты подтяните после разогрева, после чего включайте печку.

Вам остаётся только вернуть панель на место и проверить работу на ходу. Если всё сделано правильно и другие потенциальные причины поломки печки устранены, тогда отопительное оборудование начнёт подавать горячий воздух, как раньше.

Как вы считаете, действительно ли у ВАЗ-2114 отопительная система так плоха или всё зависит от конкретного автомобиля? Делитесь своими впечатлениями, оставляйте комментарии и задавайте свои вопросы. Мы с удовольствием на них ответим.

Модификация отопительной системы

Одно из спорных решений — перенос крана отопления под капот и замена на обычный хозяйственный. Прежде, чем вы осмелитесь воспользоваться этим ноу-хау, следует взвесить все «за» и «против». Из преимуществ такого действия — вам не надо беспокоиться о течи в салон. В целом эксплуатационный срок деталей увеличивается, но чтобы открывать-закрывать кран, нужно бегать к капоту или лезть в ноги и крутить вентиль. Либо же в летнее время ездить с закрытой заслонкой потока воздуха в слон.

И все же, возможно, вы из тех, для кого это будет оптимальное решение, которое поможет вам не заморачиваться с ремонтом крана печки. Для наглядности снятия и модернизации смотрите видеоинструкции:

Как снять кран отопителя ВАЗ

Замена крана на водопроводный и перенос его под капот

Как видите несмотря на определенные усилия, необходимые для ремонта или замены крана печки ВАЗ 2114, все-таки лучше сделать это прежде чем салон зальет антифризом. На данный момент отопительные краны представлены на рынках в трех основных типах: стандартный, шаровый и керамический. Но по сути, из всех имеющихся, нет нормальных, таких чтобы поставил раз и забыл о проблеме. Пластиковые травят, керамика плавится и бежит, шаровый тоже не лишен недостатков, но все же более надежен, по сравнению с другими. Помните, что профилактический ремонт деталей вашего автомобиля, в частности, краника печки, сможет предупредить другие, существенные проблемы.

Пришла зима и вы, предвкушая комфортную и теплую поездку на своем автомобиле, заводите его двигатель, дожидаетесь его прогрева. И вот, момент включения печки настал! Вы перенаправляете обдув воздуха в направлении себя, и что же происходит? Ровным счетом ничего! Всему виной тросики печки Ваз 2114.

Боковые и центральные дефлекторы выдают порцию едва теплого воздуха, да и обдув стекла не растапливает наледь так быстро, как бы хотелось.Многие автовладельцы мирятся с такой несправедливостью, причудами отечественного автопрома. Но мы с вами, не относимся к их числу и собираемся в корне сдвинуть ситуацию с мертвой точки!

Устройство

Если печка вдруг начала дуть холодным воздухом или образовалась течь, необходимо сразу же приступать к работе по обнаружению и исправлению поломки. Но чтобы понимать суть профилактики и ремонта, для начала следует разобраться в устройстве этого узла.

Обогреватель салона включает в себя следующие элементы:

Радиатор;
Специальные патрубки, по которым циркулирует жидкость;
Кран регулировки уровня циркуляции жидкости;
Заслонки для контроля потоков воздуха;
Воздуховоды;
Электрический вентилятор.

Если каждый из агрегатов работает исправно, тогда потоки горячего воздуха будут беспрепятственно перемещаться по системе, выходить в салон и дуть в том направлении, которое было задано водителем.
