Как отрегулировать лапки и прокачать сцепление уаз

Ремонт

Наличие схемы внутреннего устройства конструкции позволяет провести самостоятельный ремонт в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

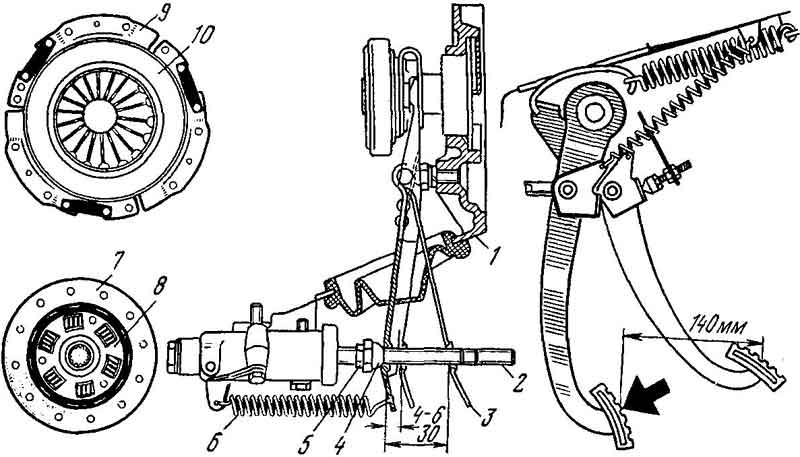

Как отрегулировать лапки сцепления

Для того чтобы отрегулировать сцепление на УАЗ, потребуется провести следующие ремонтные работы:

1. Измерение линейкой величины свободного радиуса перемещения педали привода, выключающей механизм. Нормативное значение для пружинно-рычажного типа должно укладываться в пределы от 35 до 55 мм, для диафрагменного типа — от 5 до 30 мм.
2. Измерение полного хода педали после ее опускания до предела. Нормативное значение для пружинно-рычажного типа составляет 18,5 см, для диафрагменного типа — 16,5 см.
3. Настройка необходимого положения путем изменения позиции с помощью ключа.
4. Контроль расстояния при опущенной педали между перегородкой моторной части и серединой оси штока. Необходимо добиться значения в 9,6 см. Вилка должна обладать свободной траекторией перемещения минимум 1,7 см. Изменение длины толкателя рабочей корзины — инструмент регулировки. Для этого необходимо снять и обратно закрутить толкатель до получения нужного значения.

Регулировка свободного хода педали сцепления требуется, если между расположенной на оттяжных рычагах поворотной частью и регулировочных винтах и элементах приспособления расстояние не лежит в пределах 50,75-52,25 мм. Винты можно снимать и закручивать обратно до установления правильного размера.

Соединение диафрагменной пружины не нуждается в настройке свободного хода и не требует регулировки системы выключения механизма. Правильные габариты зазоров и ходов обеспечены особенностями конструкции.

Как прокачать сцепление

Прокачка гидропривода потребуется в случае, если нажатие на педаль отличается чрезмерной мягкостью, нет возможности полностью выключить механизм. Все это указывает на наличие воздуха в гидроприводном узле. Ремонтные мероприятия проводят через перепускной клапан аналогично работам с гидроприводом тормоза. Упростит задачу наличие помощника. Последовательность действий:

1. Доливка рабочей жидкости в емкость главного цилиндра до нормативного предела.
2. Освобождение головки перепускного клапана от защитного элемента, подсоединение резинового шланга.
3. Подготовка емкости объемом более 0,5 л, заполненной рабочей смесью. Опустить свободный конец шланга в жидкость.
4. Создание в полученной системе давления с помощью нескольких нажатий на педаль через 1-2 секунды.
5. Поворот перепускного клапана в половину оборота.

В сосуд с жидкостью из системы будет выходить воздух. Когда движение пузырьков прекратится, необходимо нажать педаль и повернуть до упора клапан. Во время мероприятий следует постоянно контролировать наличие смеси в емкости главного цилиндра во избежание повторного проникновения в систему воздуха.

После прокачки в бачок доливают жидкость и возвращают защитный колпачок на клапан. Не используйте для этой цели жидкость из емкости, в которую был опущен шланг. В ней содержится воздух, который самостоятельно исчезает через 24 часа или после фильтрации.

Частые неисправности и их причины

Для системы сцепления автомобиля УАЗ характерны разные неисправности: усиленное сцепление, механизм не выжимается, буксует или не прокачивается. Избежать подобных проблем помогает своевременное техническое обслуживание, замена изношенных деталей, смазка и контроль уровня жидкости в баке, диагностика всех систем и компонентов механизма.

Инструкция по эксплуатации дает основные сведения о работе узлов транспорта, подготовке их к действию, правилах и периодичности контроля функциональности агрегатов, основных неисправностях и расшифровке кодов ошибок. Следование рекомендациям производителя позволит продлить срок службы техники. Простые поломки можно исправить самостоятельно.

Первая категория причин относится к проблеме, когда при опущенной педали система не может запуститься полностью. Алгоритм действий следующий:

1. Отсутствие у педали свободного хода. Ремонтные мероприятия заключаются в настройке привода выключения.
2. Сбой работы в конструкции перемещения нажимных дисков требует замены детали или удаления причины заедания.
3. Неисправность нажимных пружин, сниженное усилие. Исправить ситуацию поможет приобретение новых запчастей.
4. Попадание масла на поверхность трения дисков. Необходимо промыть и протереть бензином элементы насухо.
5. Длительное буксование вызывает перегрев. Механизм самостоятельно остынет через некоторое время.

Если система запускается рывками или с вибрацией, причины могут быть следующими:

1. Попадание масла на поверхность трения дисков. Необходимо установить новую деталь или протереть старую бензином, удалить выступающие неровности на поверхности нажимного диска и маховика.
2. Износившиеся до заклепок фрикционные накладки указывают на потребность в незамедлительной замене компонента.
3. Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

Если при нажатии на педаль возникает посторонний шум, это может говорить о пришедшем в негодность подшипнике или отсутствии в нем смазки. Если использование масла не помогло, потребуется приобрести новый элемент. Поломка оттяжной пружины приводит к невозможности фиксации педали в верхнем положении. Пружину необходимо заменить.

Пропадает сцепление

Часто механизм не запускается или пропадает после долгого простоя транспорта без работы. Вероятная причина — «прикисание» ведомого диска к другим элементам конструкции. Если несколько попыток завести автомобиль не привели к успеху, лучше обратиться в сервисный центр. Исправить ситуацию самостоятельно в данном случае не получится.

Ведет сцепление

Распространенная группа неисправностей связана с ситуацией, когда сцепление ведет, нет возможности полностью выключить механизм. Здесь может быть несколько причин:

1. Свободный ход больше допустимого предела. Необходимо произвести регулировку.
2. Повреждение ведомого диска. Необходимо поменять или при возможности исправить деформацию.
3. Разрушение элементов ведомого диска. Здесь только один выход — приобрести новую деталь.
4. Попадание в систему гидропровода воздуха. Исправить ситуацию поможет прокачка механизма.
5. Заедание ступицы. Удалить забоины, посторонние элементы, заусеницы и иные причины нарушения работы конструкции.
6. Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

На потребность замены изношенных компонентов также указывают увеличенные зазоры в приводе.

Регулировка и замена деталей сцепления УАЗ-452

На автомобилях УАЗ-452 установлено сухое однодисковое сцепление (рис.1) с гасителем крутильных колебаний, обеспечивающее передачу крутящего момента от двигателя на трансмиссию 17 кг/см.

Основными частями сцепления УАЗ-452 являются ведомый диск 2 в сборе с фрикционными накладками и нажимный диск (корзина) 22 в сборе с кожухом 20 и оттяжными рычагами 13 выключения сцепления.

Кожух сцепления стальной, штампованный, прикреплен к маховику 1 шестью центрирующими болтами и имеет три окна, в которые входят выступы чугунного нажимного диска.

Между кожухом сцепления и нажимным диском (корзиной) установлены шесть пружин 19.

Усилие пружин обеспечивает передачу крутящего момента от маховика через кожух и нажимный диск (корзина) на ведомый диск сцепления.

Для предупреждения передачи тепла пружинам со стороны нажимного диска подложены теплоизолирующие шайбы 21.

Рис.1. Сцепление автомобиля УАЗ-452 1 — маховик; 2 — ведомый диск; 2 — подшипник ведомого вала коробки передач; 4 -ведущий вал коробки передач; 5 — пружина демпфера: 6 — палец игольчатого подшипника рычага нажимного диска; 7 — картер сцепления (верхняя часть); 8 — игольчатый подшипник; 9 — сетка вентиляционных окон, 10 — палец опорной вилки оттяжного рычага; 11 — ролик; 12 — опорная вилка рычага выключения; 13 — рычаг выключения сцепления; 14 — регулировочный винт; 15 — вилка выключения сцепления; 16 — оттяжная пружина муфты выключения сцепления; 17 — муфта подшипника выключения сцепления; 18 — подшипник выключения сцепления; 19 — пружина нажимного диска; 20 — кожух сцепления; 21 — теплоизолирующая шайба; 22 — нажимный диск; 23 — нижняя часть картера сцепления

Нажимной диск (корзина) сцепления УАЗ-452 в сборе с рычагами и кожухом проходит на заводе статическую балансировку. Допустимая величина дисбаланса не более 36 кг/см.

При балансировке высверливают отверстия диаметром 11 мм в бобышках нажимного диска, предназначенных для установки нажимных пружин.

Ведомый диск сцепления УАЗ-452 стальной с приклепанными фрикционными накладками, имеет гаситель крутильных колебаний (демпфер), состоящий из восьми пружин 5, опорной пластины и двух фрикционных шайб.

Ступица ведомого диска сцепления может свободно перемещаться по шлицам ведущего вала коробки передач.

Для выключения сцепления служат три рычага. Рычаги имеют по два шарнирных соединения.

Одно из них при помощи игольчатого подшипника 8 связывает рычаг с нажимным диском, а другое — соединяет рычаг с опорной вилкой 12, закрепленной на кожухе.

Конструкция второго шарнира представляет собой палец 10 с лыской и ролик 11, установленные в отверстии рычага, и позволяет рычагу изменять расстояние между осями шарниров и свободно поворачиваться во время выключения.

На концах рычагов установлены регулировочные винты 14.

Рис.2. Привод выключения сцепления УАЗ-452

1 — педаль сцепления; 2 — педаль тормоза; 3 — оттяжные пружины педалей; 4 — колпачковая масленка; 5 — подшипник выключения сцепления; 6 — муфта выключения сцепления; 7 — оттяжная пружина муфты; 8 — рычаг выключения; 9 — регулировочный болт; 10 — вилка выключения сцепления; 11 — толкатель; 12 — оттяжная пружина вилки выключения сцепления; 13 — соединительные тяги; 14 — пресс-маслёнка для смазки валика промежуточных рычагов

Привод выключения сцепления УАЗ-452 (рис.2) механический, осуществляется при помощи подвесной педали, двух тяг и толкателя. Для выключения сцепления нужно нажать ногой на педаль сцепления.

Перемещение педали заставляет вилку 15 (см. рис.1) передвинуть муфту 17 с установленным на ней упорным шариковым подшипником 18 вперед и нажать на головки регулировочных винтов.

Рычаги, поворачиваясь на осях, отводят нажимный диск назад и выключают сцепление.

Регулировка сцепления автомобилей УАЗ-452

Несвоевременная регулировка свободного хода педали сцепления вызывает повышенный износ фрикционных накладок, нагрев нажимного диска и разрушение подшипника выключения.

Зазор между головками винтов рычагов и упорным подшипником выключения сцепления должен быть равен 2,5 мм, а свободный ход педали сцепления — 28—35 мм.

Регулировка положения педалей сцепления УАЗ-452 и тормоза и свободного хода педали сцепления — Площадки педалей сцепления и тормоза должны находиться па одинаковом уровне от пола, а ход педалей до упора в пол должен быть равен 150±5 мм.

Регулировка педали и датчика сцепления Уаз, особенности эксплуатации сцепления и его привода.

Во время эксплуатации Уаз, по мере износа его сцепления, регулировка положения педали может понадобится в случае возникновения неприятных ситуаций когда включение какой то из передач становится затруднено и она нормально включается только после нескольких последовательных нажатий на педаль сцепления.

В некоторых случаях положение дел удается исправить путем изменения положения педали сцепления, немного подняв или опустив ее. Для этой цели, а также для регулировки полного хода педали сцепления у главного цилиндра предусмотрен регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз Хантер : 130-170 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку, — закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

На автомобилях Уаз с двигателями ЗМЗ-409 экологического класса Евро-3 и Евро-4 устанавливается контактный датчик (выключатель) педали сцепления 21.3720. По его сигналу электронный блок управления двигателем определяет, выжато сцепление или нет.

При выжатом сцеплении блок управления кратковременно снижает дозу впрыскиваемого топлива, тем самым уменьшая вероятность рывков при переключении передач. При отсутствии сигнала контактного датчика, в следствии его неисправности или неправильной регулировки, при переключении передач могут возникать рывки.

Контактный датчик (выключатель) педали сцепления регулируется при помощи двух гаек так, чтобы был обеспечен зазор в 0.5 мм между буфером и штоком датчика. На грузопассажирских автомобилях Уаз вагонной компоновки с двигателями ЗМЗ-4091 и ЗМЗ-40911 выключатель педали сцепления может не устанавливаться.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Ремонт кузова

При ремонте кузова УАЗ следует учитывать, что наиболее уязвимый металл находится снизу машины. Коррозии подвержены рифленый пол, крылья, балки и перегородки. Ослабление жестких элементов конструкции вызывает лифт кузова.

При демонтаже сидений и внутренней обшивки легко получить доступ к любым деталям. В случае капитального ремонта можно усилить кузов заменой стандартных несущих узлов и установкой дополнительных элементов жесткости. Несварные швы лучше промазать герметиком — это устранить ненужные шумы.

Автомобили семейства УАЗ хорошо поддаются тюнингу и доработкам. На них устанавливают сверхпроходимые шины, электрические лебедки, делают проставки рессоры, усиливают трансмиссию для компенсации широкой резины.

источник

Снятие и установка дисков сцепления УАЗ-3151

Для снятия дисков сцепления выполните операции с 1 по 5 раздела «Замена выжимного подшипника УАЗ-3151».

Затем отверните шесть болтов крепления кожуха. Отворачивайте болты постепенно и последовательно по окружности, не более двух оборотов ключа за один раз, чтобы не изогнуть опоры кожуха нажимного диска.

Рис. 4. Ведомый диск сцепления

После снятия болтов нажимной и ведомый (рис. 4) диски свободно вынимаются вниз.

Установку дисков на автомобиле производите в обратном порядке.

Перед установкой выполните следующее:

1. Протрите чистой тканью, смоченной в бензине, все поверхности трения дисков и маховика.

2. Продуйте воздухом детали дисков сцепления и осмотрите их для выявления возможных дефектов.

3. Добавьте смазку в подшипник первичного вала коробки передач, установленный на коленчатом валу.

4. Установите в картер сцепления ведомый и нажимной диски и через заднее отверстие картера сцепления сцентрируйте ведомый диск относительно маховика с помощью оправки 55–1187, входящей в подшипник коленчатого вала.

Вместо оправки можно использовать первичный вал коробки передач.

Короткая часть ступицы ведомого диска должна быть обращена к маховику.

Рис. 5. Установка сцепления по меткам: 1 – метки

5. Совместите метки «О» (см. рис. 5) на маховике и кожухе нажимного диска и заверните шесть болтов крепления кожуха.

Болты заворачивайте равномерно и последовательно по окружности.

Разборка нажимного диска

Рис. 6. Снятие кожуха сцепления

Детали нажимного диска находятся под действием усилия шести пружин. Поэтому перед отворачиванием болтов крепления опор оттяжных рычагов их следует разгрузить, сжав диск прессом, как это показано на рис. 6.

Разборку нажимного диска производите в следующем порядке:

1. Сделайте на кожухе и диске метки их взаимного расположения, чтобы не нарушить балансировку при сборке.

Сделайте также метки на рычагах и нажимном диске.

2. Отверните три болта крепления кожуха к опорам оттяжных рычагов.

3. Плавно освободите кожух из-под пресса, снимите кожух, пружины и шайбы пружин.

4. Расшплинтуйте и выньте пальцы оттяжных рычагов, снимите опоры рычагов (вилки) и выньте ролики из рычагов.

Сборка нажимного диска

Сборку нажимного диска проводите следующим образом:

1. Заложите в отверстия оттяжных рычагов по 19 роликов. Для удобства сборки, чтобы ролики не выпадали, смажьте их смазкой Литол–24.

Не применяйте для этой цели солидол.

При отсутствии смазки ролики можно собирать с помощью цилиндрической оправки диаметром 8 мм и длиной 9 мм, вокруг которой в отверстия закладываются сухие ролики.

После установки роликов смажьте их 2–3 каплями трансмиссионного масла.

Рис. 7. Нажимной диск с установленными рычагами выключения сцепления

2. Вставьте собранные оттяжные рычаги в пазы нажимного диска в соответствии со сделанной при разборке маркировкой, вставьте пальцы рычагов (при этом оправки выйдут наружу) и зашплинтуйте их (рис. 7).

3. Установите на рычаги опорные вилки таким образом, чтобы палец располагался в сторону нажимного диска, а ролик – в сторону кожуха.

Пальцы вилок зашплинтуйте.

4. Сборку диска с кожухом и пружинами производите под прессом, чтобы сжать пружины и ввернуть болты в опорные вилки.

Под пресс положите ведомый диск (или шаблон, заменяющий его, толщиной 9,5 мм).

На ведомый диск положите нажимной, собранный с рычагами; на выступы для нажимных пружин установите теплоизолирующие шайбы и пружины.

5. Установите кожух сцепления на нажимной диск так, чтобы совпали метки, сделанные при разборке.

Следите за тем, чтобы каждая пружина попала на соответствующий выступ в кожухе.

Прессом прижмите кожух к столу до упора, как показано на рис. 5. Перекосов кожуха не должно быть.

Заверните три болта крепления опорных вилок.

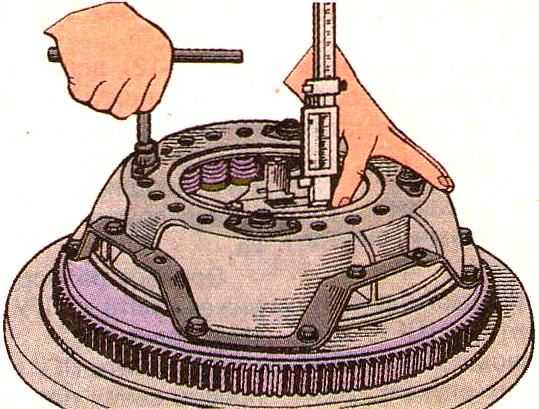

6. Отрегулируйте положение головок регулировочных болтов оттяжных рычагов.

Замена фрикционных накладок ведомого диска

Замену фрикционных накладок ведомого диска производите в том случае, если в накладках образовались трещины или выработались отверстия для заклепок, а также если накладки изношены так, что от поверхности трения до головок заклепок осталось менее 0,5 мм.

Как правило, в случае замены одной накладки следует заменять и другую.

Для замены накладок осторожно высверлите крепящие их заклепки (диаметр стержня заклепки 4 мм) и выньте остатки заклепок так, чтобы не повредить пружинных пластин диска. После замены накладок проверьте биение трущихся поверхностей новых накладок относительно шлицевого отверстия

После замены накладок проверьте биение трущихся поверхностей новых накладок относительно шлицевого отверстия.

Биение, замеренное на радиусе 125 мм, не должно быть более 0,7 мм.

Если оно превышает указанную величину, то ведомый диск необходимо править.

Как отрегулировать лапки сцепления УАЗ — Спецтехника

Про УАЗик

Наша родина славится своим бездорожьем, в связи с этим у нас так популярны джипы и остальные вездеходы. Но не у каждого есть финансовая возможность получать дорогие завезенные из других стран джипы, тем паче что иногда «паркетники» полностью не управляются с бездорожьем в отдельных регионах страны.

Вам поможет российская техника, которая за несколько лет обосновала свой профессионализм качество и уместность в тех либо других критериях. Так, вседорожники УАЗ 469 и их более поздние модификации реально числятся наилучшими, преодолевая иногда невообразимые болота, с глубиной колеи до метра.

Единственный недочет — это сцепление УАЗ 3303, которое нередко подводит.

Немного об истории создания советского внедорожника

Вначале УАЗ 469 разрабатывался как армейский автомобиль завышенной проходимости, который был призван поменять более старенькую модель ГАЗ.69.

Автомобиль разрабатывался с середины 60-ых годов, а начал выпускаться серийно с 1972 года, предстоящей его модификацией был УАЗ-3151 (выпускался с 1985 года). Штатской модернизированной версией стал УАЗ-315195 «Хантер».

Три года вспять Минобороны РФ на сто процентов отказалось от поставок УАЗ, перейдя на другие типы джипов. Хотя УАЗЫ и зарекомендовали себя в армии как надежные, нетребовательные авто, но они очень устарели.

Всем знакомая модель Буханка

Коммерческий грузовичок УАЗ 3303 стал предстоящей модификацией известной «буханки», семейства автомобилей Ульяновского завода, посреди которых самый 1-ый УАЗ 450. Серийно его начали выпускать еще в 1958 году.

Автомобиль стал первой самостоятельной разработкой завода, основанной на узлах и агрегатах ГАЗ-69 и ГАЗ-21. 1-ые же тесты затмили нашему клиенту остается самые смелые планы конструкторов, автомобиль уверенно преодолевал даже покров снега глубиной 50 см, также ездил по танковой колее с грузом в тонну веса.

Потому что ГАЗ 69 имел неудачную колесную базу, для новейшей машины пришлось использовать вагонную сборку, которую разработали в 2-ух модификациях:

• грузовика с из дерева кузовом;
• цельнометаллического фургона.

Для обеспечения нужной жесткости кузова на крыше фургона разработали ребра, что зрительно и напомнило хлебный батон.

В середине-конце 80-ых годов «буханка» прошла модернизацию, движок остался старенькый, зато форсированный до 90 лошадей.

Вседорожники оснастили усовершенствованной двухконтурной тормозной системой и вакуумным усилителем отключения сцепления, еще модернизации подверглись мосты. Очередной раз сменились наименования.

Еще через 10 лет на заводе начали опыты по улучшению черт и усовершенствованию «буханки», выпускались самые различные авто, а именно, семейство «Фермер», но сначала 2000-ых годов поменялось управление, нашему клиенту остается новые проекты свернули, с того периода выпускают одну модификацию — фургон.

Положительные стороны внедорожников

Такие вседорожники, как УАЗ 469, УАЗ 3303, УАЗ 3909 и другие авто Ульяновского автозавода, проявили свою высшую проходимость, которая для большинства людей нашего государства является основным ценностью, в особенности в свое время вешней распутицы либо глубочайшего снега зимой в деревне.

Благодаря полному приводу и высочайшему клиренсу, гармоническому сочетанию мощности мотора и коробки удалось сделать нетребовательные вездеходы, отлично работающие в обстоятельствах грозной зимы и жаркого лета.

Причины износа

Замена сцепления происходит в следующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов двигателя скорости движения в результате износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

Обслуживание и ремонт тормозной системы

Тормозная система УАЗ-452 включает элементы гидравлики и механики. Первым признаком неисправности является «провал» педали сцепления — давление в системе ниже нормы.

Причина проблемы может быть разная:

• в контур попал воздух;
• нарушена целостность и герметичность трубопровода;
• не долита вовремя жидкость;
• выход из строя механизмов контура.

Как прокачать тормоза

После того как пропали тормоза, вне зависимости от выполненных работ, прокачка тормозов УАЗа — необходимое действие.

Предварительно очищают клапаны на всех четырех колесах от грязи. Одновременно можно проверить состояние трубок, шлангов и соединений на предмет механических повреждений и утечек. Для этого производятся следующие действия:

• Доливают в бачок до о или чуть больше тормозную жидкость. Уровень нужно контролировать на протяжении всей работы, иначе в систему вновь попадет воздух.
• Для клапанов требуется подобрать подходящую по диаметру пластмассовую или резиновую трубку, длина которой должна позволить опустить второй конец в емкость с тормозной жидкостью. Конструкция служит односторонним барьером между контуром и атмосферой.
• Тормоза не прокачиваются в одиночку, нужен помощник. Один человек располагается в кабине и, по команде несколько раз резко нажав на педаль, удерживает ее в нажатом до упора положении; второй под автомобилем в этот момент отпускает клапан с помощью ключа на 11 так, чтобы вышел воздух. Когда прекратятся пузырьки или педаль упрется в пол, закрывает клапан. Процедура повторяется на всех колесах, начиная с заднего правого, пока из системы не выйдет весь воздух и ход рычага под ногой не станет естественным для правильно работающей машины.

Как развести колодки

Возможен случай, когда тормоза прокачаны, но при резком нажатии на рычаг автомобиль не идет юзом, усилия как будто не хватает.

Если выставить машину на домкраты и крутануть колесо, оно должно вращаться свободно. В ситуации, когда оно крутится туго, слышен скрежет, скорее всего, требуется развести колодки. Делается это так:

1. С обратной стороны тормозного барабана нужно найти гайку с винтовым фиксатором и открутить на 0,5-1 оборот.
2. Крутанув колесо, закручивать гайку, пока оно не остановится. После этого понемногу ослаблять, до тех пор, пока вращение не станет бесшумным и легким.
3. Зафиксировать положение и повторить операцию на остальных колесах.

Замена колодок

Фрикционные накладки изнашиваются — становятся тонкими, на них появляются сколы и борозды, поэтому периодически нужна замена тормозных колодок УАЗа.

После того как колесо машины снято, процедура замены колодок на тормозных механизмах УАЗика выглядит так:

• отворачивают тормозной барабан;
• убрав защитный колпачок, разводят колодки и достают стяжную пружину;
• нажатием и поворотом на 90º извлекают верхнюю чашку и вынимают прижимную пружину и ее стержень;
• достают опорный палец, втулку и снимают колодку.

На некоторых моделях передние колодки длиннее задних.

Как подтянуть «ручник»

Регулировка ручного тормоза УАЗа производится в следующем порядке:

1. Заднее колесо автомобиля вывешиваем.
2. Рычаг переключения передач устанавливаем в нейтральное положение.
3. «Ручник» полностью опускаем.
4. Винт для регулировки закручиваем так, чтобы барабан перестал поворачиваться свободно от руки.
5. Отпускаем до начала легкого вращения барабана, вывернув винт на ½ оборота. Пробуем рычаг — должно быть 5-7 щелчков.
6. Переходим к приводу, откручиваем, вынимаем шплинт.
7. Крутим вилку, подтягиваем трос, совмещаем и вставляем шплинт.

Затяните ручник и попробуйте — на уклоне в 20-30º автомобиль должен стоять.

Замена и ремонт главного тормозного цилиндра

Перед ремонтом ГТЦ нужно откачать жидкость из обоих бачков, которые расположены на нем. Это можно сделать 20-кубовым шприцем. С помощью отвертки откручиваем емкости и убираем.

Ключом на 17 отворачиваем патрубки, при этом обязательно придерживаем вторым ключом (12) гайки на трубках. Усилий не прикладывать, так как медь легко трескается.

После этого снимаем и чистим сигнальное устройство. Отсоединяем цилиндр от вакуума, вынимаем стопорную шайбу с одной стороны и откручиваем торцевую гайку с другой. Достаем внутренности ГТЦ. Осматриваем внутреннюю поверхность на предмет царапин. Меняем ремкомплект и собираем в обратной последовательности.

Если проверка работоспособности показала, что устройство легче заменить, то снимаем старое, не разбирая, устанавливаем купленное. Заливаем жидкость и прокачиваем систему. Перед установкой можно предварительно заправить бачки и вручную «погонять» поршень.
