Лифт комплект на ниву шевроле

Особенности установки лифтинга

Провести тюнинг подвески Нива Шевроле своими руками – довольно простая задача. Особенно с учетом того, что потребуется установить лишь специальный комплект, который продается со всеми инструкциями. Однако подходить к данному вопросу следует с полной ответственностью и самоотдачей, так как даже маленький просчет может стать причиной больших проблем.

Если пренебречь правилами переоснащения машины, то в итоге можно получить даже авто непригодное к дальнейшей эксплуатации. По этой причине, если владелец не уверен в собственных силах, то лучше доверить работу опытным мастерам.

Установка готового комплекта для лифтовки НИВЫ 21212

Для понимания процесса рассмотрим геометрию работы подвески на внедорожниках НИВА (передняя ось). Чертежи наглядно демонстрируют положение элементов относительно друг друга. Если организовать лифт только увеличением длины пружины — радиус ее изгиба уменьшается, появляются боковые нагрузки на крепления рычагов. Для компенсации этого побочного эффекта используются проставки: под чашку пружины и шаровую опору.

Стандартный вариант показывает, что полуось (ШРУС) располагается фактически параллельно земле. Проставка устанавливается между пружиной и рычагом. Радиус искривления упругого элемента небольшой, сохраняется мягкость подвески. Крепление надежное, люфт исключен. Недостаток — дополнительный элемент добавляет не подрессоренные массы (для уменьшения веса можно применить детали из алюминия). Проставка установлена между чашкой и пружиной. Не подрессоренные массы отсутствуют, радиус искривления упругого элемента еще меньше, чем в предыдущем варианте. Недостаток — крепление дополнительного элемента не такое надежное.

Во всех случаях, лифт меняет положение полуоси. Нагрузка на триподы (карданы) увеличивается. При опускании подвески, уменьшается ход верхнего рычага до отбойника. Для восстановления геометрии устанавливается проставка под крепление верхней шаровой опоры. Заводские комплекты разработаны с учетом всех нюансов конструкции передней оси и заднего моста.

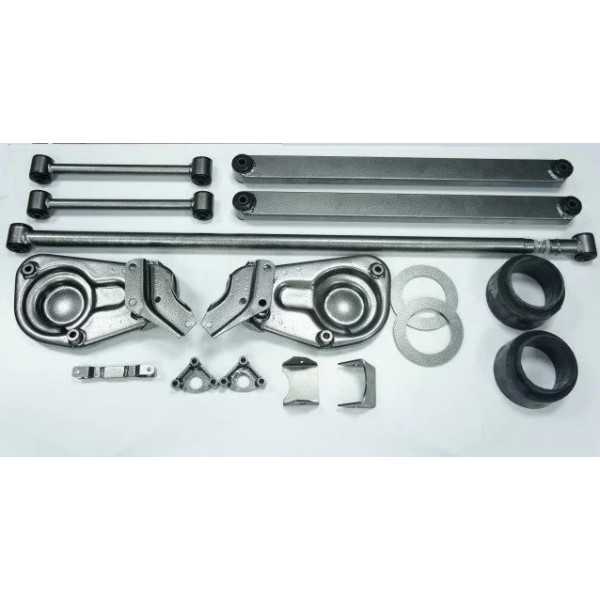

В наборе предусмотрено:

Чертежи для правильного монтажа
Проставки
Удлиненные амортизаторы
Новые продольные рычаги для моста
Удлиненная тяга «панара»
Новые чаши и пружины

В некоторых комплектах для НИВЫ 2121 предлагаются удлиненные тормозные шланги. При опускании колес, штатная тормозная система может оказаться слишком короткой.

Процесс замены: Для установки лифт комплекта достаточно гаража с ямой, и стандартного набора ремонтного инструмента. Те, кто самостоятельно обслуживают ЛАДУ 21214, знают, о чем речь. Подготовка передней оси описана в разделе бюджетного лифта НИВЫ. Только при монтаже комплекта, поворотный кулак снимается полностью. Если вам удастся зафиксировать его, не снимая ШРУС – хорошо. Обычно он полностью отделяется от подвески.

Далее демонтируем нижнюю чашку пружины и устанавливаем под нее три кольцевые проставки. На этом рычаге больше никаких доработок. Сверху на упругий элемент устанавливается увеличенное опорное кольцо.

Для компенсации расхождения рычагов, под креплением верхней шаровой монтируем проставку. Поскольку все детали из одного набора, размеры синхронизированы.

Этот элемент самый ответственный. Если «поплывет» геометрия – ход передней подвески нарушится. Для точной настройки высоты, монолитную проставку верхней шаровой можно заменить наборными шайбами. Подбирая количество, вы регулируете параметры передней оси, как на раллийном болиде.

Если в наборе предлагаются новые амортизаторы – их следует установить. На штатных, может не хватить хода отбоя, и ваша 21212 будет козлить на ухабах. Задний мост снимается полностью, особенно если будут привариваться новые опорные чаши под пружины. Проушины для рычагов остаются штатные, удлиненные детали из комплекта имеют стандартные крепления. В зависимости от размеров лифта передней оси, вы можете ограничиться поднятыми чашками, или добавить проставки для пружин. Тягу «панара» лучше выбрать настраиваемую. Вы сможете регулировать ее длину при изменении высоты клиренса.

Для понимания процесса в динамике, вы можете посмотреть видео самостоятельного лифта НИВЫ:

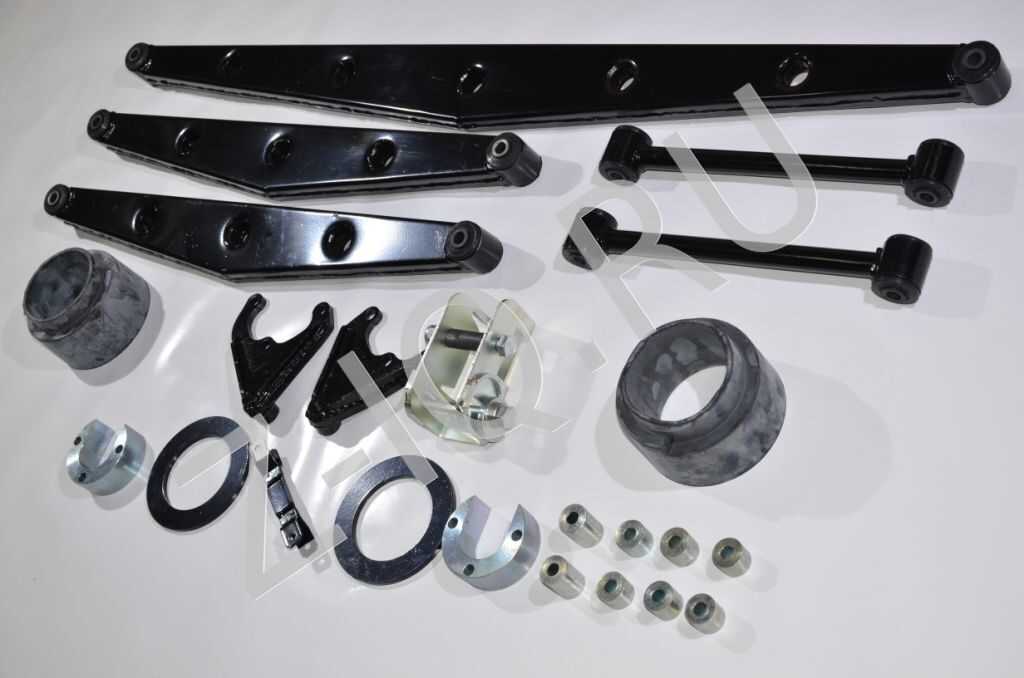

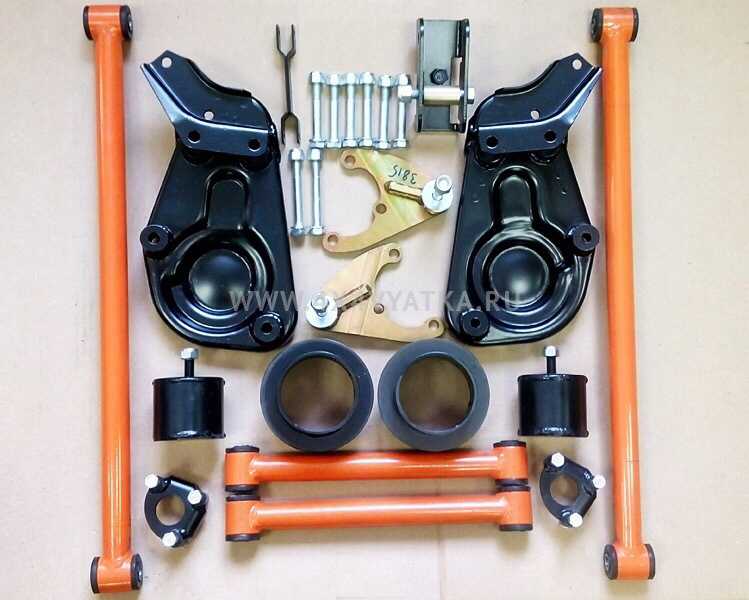

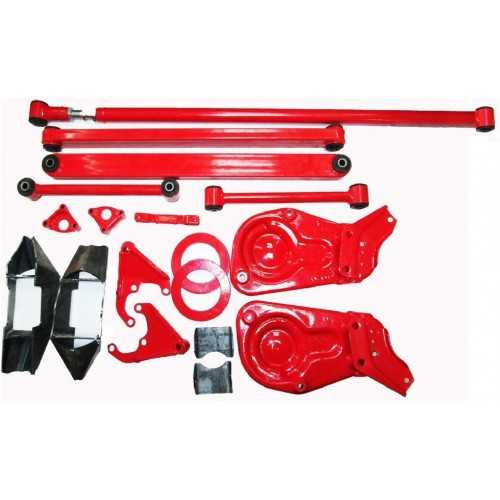

Лифт-комплекты Niva, Всё для лифта НИВА

Артикул: 001

ЦЕНА: 13 500 руб.

Лифт комплект подвески (от 35 до 45 мм.) Нива 2121-21214 до 2009г.

Артикул: 002

Комплект начального уровня предназначен для лифта подвески всех модификаций автомобиля Нива до 2009 г.в. Подъём автомобиля от 35 до 45 мм,в зависимости от состояния штатных элементов подвески.

ЦЕНА: 6 000 руб.

Лифт комплект подвески (от 35 до 45 мм.) Нивы 21214М после 2009г.

Артикул: 003

Комплект начального уровня предназначен для лифта подвески всех модификаций автомобиля Нива после 2009 г.в.

ЦЕНА: 6 500 руб.

Лифт комплект подвески LADA 4×4, Chevrolet Niva 50 мм.

Артикул: 004

Характеристики:

Кузов: ВАЗ-21214, ВАЗ-2131
Артикул: KTSUTN050U1C46105
Марка: Нива
Лифт подвески необходим для установки «грязевых» колес большего размера на LADA 4×4, Chevrolet Niva, это повысит проходимость вашего внедорожника.

ЦЕНА: от 12 000 руб.

Лифт комплект подвески Нива 50 мм.

Артикул: 005

Характеристики:

Кузов: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131
Артикул: KTSUTN050U1C46104
Марка: Нива
Лифт подвески необходим для установки «грязевых» колес бОльшего размера на Ниву, это повысит проходимость вашего внедорожника.

ЦЕНА: от 12 000 руб.

Лифт комплект подвески LADA 4×4, Chevrolet Niva 40 мм.

Артикул: 006

Характеристики:

Артикул: KTSUTN040U1C46105
Марка: Нива
Лифт подвески необходим для установки «грязевых» колес бОльшего размера на LADA 4×4, Chevrolet Niva, это повысит проходимость вашего внедорожника.

ЦЕНА: 7 500 руб.

Независимое крепление переднего редуктора Нива, LADA 4×4

Артикул: 007

Характеристики:

Кузов: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131
Артикул: KTFGTN000S1C66104
Марка: Нива
Комплект для отвязки переднего редуктора от двигателя.

ЦЕНА: 5 700 руб.

Оформить заказКупить в кредитУстановка

Усиленные рулевые тяги Нива, LADA 4×4, Chevrolet Niva

Артикул: 008 Характеристики:

Кузов: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131
Артикул: RDSGRF170S4G161US
Марка: Нива
С регулировкой схождения без снятия. Один наконечник штатный, второй — Mercedes 51-00206-SX.

ЦЕНА: 5 300 руб.

Лифт комплект подвески Нива 40 мм.

Артикул: 009

Характеристики:

Кузов: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131
Артикул: KTSUTN040U1C46104
Марка: Нива
Лифт подвески необходим для установки «грязевых» колес бОльшего размера на Ниву, это повысит проходимость вашего внедорожника.

ЦЕНА: 6 500 руб.

Лифт-комплект 40мм для Нивы

Артикул: 010 Назначение:

Комплект предназначен для увеличения дорожного просвета.
Устанавливается на все модификации автомобилей.
Не требует замены амортизаторов и пружин.

Свойства:

Установка данного комплекта дает возможность применять колеса увеличенного размера: 235/75/15″, 235/70/16″, 30/9.5/15″.
Высота подъема 40мм, при установке колес увеличенного размера (указанных выше) – 70мм
Данный лифт-комплект не уменьшает ресурс деталей трансмиссии, углы шарниров приводов и карданов не выходят за пределы рабочих диапазонов.
Вес: 18 кг.
Габаритные размеры: 980х270х90 мм.

ЦЕНА: от 15 000 руб.

Лифт-комплект подвески (Lockus Lift) MARGI 21214

Артикул: 011

Применение: Chevrolet Niva, НИВА 4х4, ВАЗ 2121; 21213; 21214; 21218; 2123; 2131 (после 2010г.) и их модификации.

Описание: Комплект предназначен для подвески автомобиля LADA 4×4 с 2010 г.в., Chevrolet Niva на 45-55 мм, для установки колес большого диаметра. Элементы лифт комплекта LADA 4×4, Chevrolet Niva произведены в заводских условиях, с точным соблюдением всех посадочных размеров.

ЦЕНА: от 9 800 руб.

Лифт-комплект подвески (Lockus Lift) MARGI EXPERT 21214

Артикул: 012

Применение: Chevrolet Niva, НИВА 4х4, ВАЗ 2121; 21213; 21214; 21218; 2123; 2131 (после 2010г.) и их модификации.

ЦЕНА: от 12 470 руб.

Лифт-комплект подвески (Lockus Lift) MARGI 2121-21214

Артикул: 013

Применение: НИВА 4х4, ВАЗ 2121; 21213; 21214; 21218; 2123; 2131 (до 2010г.) и их модификации.

Описание: Элементы лифт-комплекта произведены в заводских условиях, с точным соблюдением всех посадочных размеров.

Что такое лифтинг и зачем его делать

Лифт подвески Шевроле Нива представляет собой комплекс специальных процедур по переоснащению машины, после проведения которых у автомобилиста появится возможность установить диски и резину с большим радиусом. Кроме того, за счет лифтинга произойдет увеличение значения клиренса. Все вышеуказанные особенности оказывают огромное влияние на рост проходимости автомобиля.

Как было сказано, установка на Ниву лифт комплект улучшает возможности передвижения модели по бездорожью. Если автовладелец является большим фанатов поездок по пересеченной местности, то автомобиль будет эксплуатироваться именно в таких условиях, ну или близких к ним. И, естественно, чтобы преодолевать огромное количество разнообразных препятствий машина должна быть оснащена полным приводом, подходящей шипованной резиной и высоким клиренсом. Чем большим значением будет обладать просвет между дорогой и днищем авто, тем более высоким будет проходимость. То есть лифт подвески Нива просто незаменим для любителей агрессивного бездорожья.

Усиление приводов на Ниву своими руками

Подвеска транспортного средства, или система подрессоривания — это детали, узлы и механизмы, которые являются составным звеном между кузовом машины и дорогой.

Для улучшения проходимости Нивы важно усилить главные механизмы подвески. Исходя из поставленных задач, для повышения эффективности внедорожника необходимо установить проставки между элементами подвески, что значительно повлияет на клиренс транспортного средства, модернизировать пружины и амортизаторы, усилить передний и задний мосты машины

Работу по модернизации приводов необходимо начать с усиления заднего моста транспортного средства

Изменить конфигурацию заднего моста Нивы можно собственными силами или купить готовое изделие, которое имеет повышенную прочность, что очень важно в условиях бездорожья

Большинство любителей экстрима осуществляют усиление моста своими руками. Для усиления мост снимается с автомобиля и с помощью болгарки с него срезаются все элементы, кроме сапуна и креплений нижних тяг. Необходимо приобрести для усиления моста прямоугольный профиль 50*50 или 60*60. Болгаркой надо вырезать одну стенку профиля, дальше его подгоняют по месту, чтобы профиль максимально плотно прилегал к изделию.

Сварку моста специалисты рекомендуют осуществлять в собранном виде с полуосями, редуктором и залитым маслом. Это делается для того, чтобы при сварочных работах мост не повело. Варить надо короткими швами на расстоянии около десяти сантиметров. Потом в два захода завариваются пропущенные места. После усиления моста с помощью профильных труб приваривается к балке уголок для крепления амортизаторов и чашки под пружины. А также можно вместо штатных креплений нижних тяг приварить уши из уголка стали толщиной около четырёх миллиметров со сплошной площадью сварки.

Особое внимание необходимо уделить тягам заднего моста, которые чаще всего обрываются в местах соединения при значительных нагрузках. Для этого по всей длине делается точечная приварка полоски металла около трёх миллиметров, а также вместо обычных сайлентблоков ставятся качественные полиуретановые изделия

С задним мостом разобрались, теперь рассмотрим, как усилить переднюю подвеску на Ниве. Начинать усиливать подвеску необходимо с установки специальных проставок, что способствует поднятию нижних площадок пружин. Чтобы не изменился их угол наклона, монтаж проставок надо осуществлять непосредственно на сами площадки, а не под пружины.

Как увеличить клиренс Нивы Шевроле своими руками?

Рассмотрим один из методов лифтинга.

Перед началом работ необходимо подготовить набор инструмента:

домкрат (2 штуки);
набор гаечных ключей;
приспособление для стяжки пружин;
съемник шаровых опор;
пассатижи;
монтировку.

Для установки кронштейна заднего амортизатора понадобится сварочный аппарат, а для перестановки чашек задней подвески — болгарка.

Модернизации машины требует наличия готового лифтинг-комплекта или самостоятельного подбора деталей:

Амортизаторы увеличенной длины.
Стальные чашки и резиновые проставки.
Крепление для задних амортизаторов.
Комплект пружин (иногда используются старые).
Проставки под шаровые опоры толщиной 30 мм.
Шайбы под чашки.
Длинные болты.
Проставки под задние амортизаторы.

Процедура лифтинга задней и передней подвески отличается. Поэтому рассмотрим операции отдельно.

Лифт передней подвески

Для увеличения дорожного просвета нужно выполнить следующие действия:

Поддомкратить машину.
Снять переднее колесо.
Подставить второй домкрат под шаровую опору и поднять так, чтобы нагрузить пружину.
Установить приспособление для стяжки.

Совет: стянуть деталь скрутками из стальной проволоки. Однако такой способ опасен. Стяжка может раскрутиться или лопнуть, после чего пружина резко распрямится и может нанести травмы или повредить крыло.

Ослабить кронштейн амортизатора.
Открутить крепления стабилизатора и шаровых опор, затем извлечь детали.
Демонтировать пружину.
Опустить домкрат под рычагом.
Отвести ступицу в сторону.
Снять чашку.
Установить шайбы-проставки.
Закрепить чашку и пружину.
Поддомкратить рычаг.
Закрепить ступицу, стабилизатор и шаровые опоры.
Прикрутить амортизатор.
Установить колесо.
Повторить действия с другой стороны передней подвески.

На этом первая часть процедуры закончена.

Лифт задней подвески

Чтобы увеличить дорожный просвет в задней части Нивы, придется использовать сварку. Сначала следует поддомкратить машину, демонтировать колеса, амортизаторы и пружины. После этого придется выполнить такие операции:

Приварить новый кронштейн амортизаторов.
Отрезать нижние чашки.
Сместить их на 3 см и приварить.
Удлинить коромысло тормозной системы.
Приварить пальцы под амортизаторы.
Заменить реактивные тяги.
Установить амортизаторы и пружины.

Остается поставить колеса и опустить автомобиль на землю. При сильном лифтинге нужно поставить удлиненный тормозной шланг заднего контура и прокачать тормоза.

Варианты лифтинга

Увеличение просвета колесными редукторами. Наиболее редкий способ подъема: серийно они не выпускаются, отдельные умельцы мастерят их с нуля. К тому же, использование такой модернизации в городских условиях весьма затруднено, она годится только для реально полевых условий.

Опускание балки направлено на получение возможности установки скатов с большим диаметром. Выполняется двумя способами: в первом довариваются вторые лонжероны, во втором балка режется в рассчитанном месте и туда вваривается своего рода удлинитель. Влечет за собой перенос рулевого;
Наиболее простой и ничего не нарушающий метод – непосредственная установка больших колес. Переоборудовать практически ничего не нужно, только арки подрезать. Тормоза регулировать после этого не надо, развал/схождение держатся долго, управление авто не осложняется. Недостатком можно считать только незначительное увеличение клиренса – в пределах 4-5 см, однако для многих этого достаточно;
Те, кому мало добавки от больших скатов, лифтингуют Ниву проставками над верхней шаровой в сочетании со сменой пружин на более жесткие/длинные пружины или с проставками под пружинную чашку.

Лифтование задней подвески

Рассмотрим принцип лифтования задней подвески методом замены некоторых деталей.

Снять амортизатор.
Снять кронштейн амортизатора.
Стянуть и демонтировать пружину.
Установить на пружину проставку и установить пружину.
Подсоедините кронштейн амортизатора из комплекта.
Установить адаптер амортизатора и установить сам амортизатор.
Смонируйте адаптер тяги Панара.
Установить новую тягу (из комплекта) регулятора

Более сложные манипуляции выполняются при установке резины большего размера. Кронштейн амортизатора выполняется самостоятельно и приваривается. После установки проставок задний мост смещается вперед. Чтобы это исправить, необходимо установить удлиненные тяги. Их делают регулируемыми с помощью самодельных сгонных муфт. Но в некоторых комплектах такие тяги поставляются.

Варианты лифтовки

Как и где вы будете делат ь лифт для своего кроссовера, решайте сами. Постараюсь рассказать про все нюансы этой процедуры, чтобы вам было понятно, чего ожидать и к чему готовиться.

Начнем с существующих вариантов лифта. Профессионалы по доработке подвески различают два типа такой процедуры:

Скажу сразу, что кузовной лифт поднимает весь кузов путем использования подставок, доработки шланга и прочих деталей. В теории подобный тюнинг очень простой, но в случае с Нивой его не используют. А все почему? Да потому что у Нивы 2121 и других представителей серии отсутствует рама. Была бы рама, тогда вопросов нет.

Отсюда делаем вывод, что для нашей Нивы оптимальным решением станет подвесной лифтинг. Он дает следующие преимущества:

увеличивает проходимость кроссовера;
поднимает всю машину;
позволяет устанавливать колеса большего размера без необходимости подрезать арки;
обеспечивает автомобилю более привлекательный внешний вид;
делает Ниву идеальным авто для рыбалки, охоты и езды по самым сложным участкам дорог и бездорожья.

Если поднять машину примерно на 45 мм, добиться лифта в 50 мм или даже взять высоту в смелые 60 мм, удастся без труда вставить в заводские арки колеса диаметром до 29 дюймов. Не забывайте, что установки больших колес влияет на расход топлива.

Многие ошибочно считают, что проще вырезать арки, вставить туда шины на 33 дюйма и поднять тем самым авто. На практике при таких решениях машина поднимается незначительно. Самое главное, на геометрическую проходимость это не сильно влияет. Я бы рекомендовал поставить одновременно колеса на 31 дюйм и выполнить лифт. Такая комбинация обеспечит наилучший результат. Только грамотно выбирайте себе диски на авто и не забывайте о сезонных правилах хранения резины.

Сделаю одно замечание. При лифтовке у машины сокращается срок службы внутреннего ШРУСа и заводского пыльника. Чтобы исправить проблему, попробуйте поменять внутренние пыльники на ШРУСе на наружные, а также опустите РПМ (редуктор переднего моста) на 10 мм. Так удастся уменьшить угол работы ШРУСа.

Где можно провести лифтинг Нивы

Лифт Нивы можно провести как самостоятельно, так и в автомастерской. В специальных магазинах можно приобрести комплект на Ниву, который был произведен на заводе. Однако стоит помнить о том, что это все же вмешательство в автомобиль. Поэтому проводить самостоятельно этот процесс нужно только в том случае, когда имеются знания и опыт. Если вы сомневаетесь, то лучше всего обратитесь к профессионалам.

Далее пошла мода на Троффи-рейды и прочие различные внедорожные соревнования, многие из владельцев внедорожников нашли свою нишу, раз в месяц или даже чаще, выезжая с GPS навигатором покорять коварно расставленные организаторами точки. У многих машина стала жить от соревнования до соревнования. И всё это движение с каждым годом становилось популярнее.

Есть одно очень спорное мнение «Лифт Нивы повышает проходимость». Здесь есть как обычно две стороны медали – да повышает! Да повышает, но далеко не везде! Нива, являясь не рамным внедорожником с несущим кузовом, может повысить свою проходимость за счет установки колес большего размера, по факту увеличением дорожного просвета. Увеличением же клиренса (лифтом подвески) особой проходимости Вы не добьетесь, это может быть удобно при работе на трассе «Триала», так же на крутых диагоналях или по рыхлому снегу, лифт подвески может поспособствовать более комфортному прохождению этих препятствий. Хотя с другой стороны пример на лицо: мы проверяли в снегу проходимость Нив с разными конфигурациями колес и подвесок. Целина высотой 80см, под ней твердый грунт, межосевая блокировка и понижайка включены. Стандартная нива без доработок проехала около 7метров, Нива на 29 дюймовых колесах и лифтом подвески 5см проехала на полкорпуса дальше, Нива Рысь на 29 дюймовых колесах, с лифтом и блокировкой межколесного дифференциала в заднем мосту проехала на корпус дальше стандарта. Разница всего в корпус. От водителя зависит минимум, так что человеческий фактор можно исключить. Еще один момент, что машины пробившиеся дальше, дольше вытаскивали техничкой обратно. В грязи сложнее провести тест, там на 40-100% прохождение препятствия зависит от водителя. С одной стороны лифтованные Нивы едут бодрее и лучше стандартных машин, а с другой — я видел неоднократно, как старенькая 2121, почти лысых колесах ВЛИ-5 легко обходит засевшие подготовленные машины, снимает точку и уезжает.

Материалы и инструменты

Не спорю, что в Самаре, в Нижнем Новгороде, в Москве или городах типа Екатеринбург и Санкт-Петербург есть множество компаний, готовых за ваши деньги сделать любой объем работ по машине и подвеске в частности.

Если вы решили все сделать самостоятельно, ничего не имею против. Только советую использовать только заводские, качественные комплекты для лифта Нивы.

Хорошие отзывы заслужили комплекты от Иж Техно, в магазине на Седова, что в Санкт-Петербурге, можно тоже найти отличные варианты. Этот магазин называется Нива 4×4. Еще отлично себя показал лифт-комплект Т 34. Каждый из них отлично подходит для Нивы, потому широко применяется автовладельцами при доработке подвески спереди и сзади.

Есть вариант собрать комплект самостоятельно. Но для этого потребуются точные чертежи, еще больше времени и сил. Не вижу в этом смысла, поскольку лучше взять готовый набор, посмотрев обзор на разные комплекты.

Для работы вам понадобится взять:

передние и обязательно задние новые пружины;
проставки, выполненные из резины, под взятые пружины с чашкой из металла;
проставки для нивовской шаровой опоры (верхней);
амортизаторы;
кронштейны для задних пружин-амортизаторов;
шайбы для чашек;
набор инструментов;
домкрат;
прочные доски;
стяжки для работы с пружинами.

Размеры подбираются индивидуально, исходя из того, какой у вас автомобиль и на какие результаты вы нацелены. Что-то удается купить без проблем. Хотя некоторые элементы придется брать под заказ или делать все своими руками. Вот почему покупка готового лифт-комплекта для меня выглядит предпочтительнее.

Приготовьтесь к работе. Фото и видео инструкции вам в помощь.

Назначение

Пружина находится в просвете между рамой и колесом, тем самым позволяя колеса свободно перемещаться вверх/вниз. Эта важная деталь поглощает удары от дороги, тем самым позволяя колесу продолжать дальнейшее движение.

Пружины на Ниву Шевроле устанавливаются как спереди, так и сзади. Задние пружины выполняют аналогичную роль с передними. Зачастую задние пружины усиливаются или к ним добавляют проставки, чтобы как можно выше поднять заднюю часть. Благодаря этим элементам осуществляется поглощение ударов от дороги.

Нива Шевроле оснащена пружинами стального исполнения, поэтому их и будем рассматривать. Эти элементы имеют стальную конструкцию с витками. Изделие не представляет особой сложности конструкции и применяется зачастую во всех автомобилях. Без этих элементов передвижение на автомобиле возможно, но в таком случае кузов будет менее жестким.

Зачем нужны проставки под пружины

Со временем стандартный комплект имеет свойство проседать, тем самым теряется жесткость, упругость и функциональность. Чтобы исправить ситуацию, потребуется замена, но не во всех случаях. Так, если изделие имело свойство проседания, но без наличия деформаций, то можно обойтись без замены. Для этого имеются специальные проставки, которые помимо восстановления функциональности, осуществляют увеличение клиренса автомобиля. В таком случае установив проставки, можно значительно сэкономить на финансах. В случае если изделие имеет механические повреждения, то проставки уже не спасут, потребуется замена.

Так выглядят проставки

Проставки выпускаются в различных исполнениях:

Проставки между опорой пружины и чашкой кузовного элемента. Зачастую данный вид применим для подвесок типа Макферсон, когда при повороте стойка поворачивается с амортизатором.
Межвитковые проставки являются самыми простыми по конструкции и установке. Могут устанавливаться как на задние, так и на передние пружины. Они не имеют способности изменения клиренса, но заметно меняют упругость изделия.
Проставки между пружиной и чашей кузова являются самым распространенным вариантом, так как они совмещают две функциональные особенности: увеличение клиренса и добавление жесткости подвески. Имеются проставки штатные и усиленные. Штатные проставки предназначены для незначительного увеличения клиренса, а усиленные отличаются от первых – высотой конструкции. Разница в высоте 30 мм, что говорит о значительном увеличении клиренса. Особенно популярны усиленные виды проставок под задние пружины.

Варианты пружин для Шевика

Иж-Техно являются отличным решением в замене штатных моделей. Стоимость комплекта составляет 2800-3200 рублей, но срок службы у этих моделей гораздо выше. Для Нивы Шевроле рекомендуется пружина Иж-Техно +1. Отечественному автопрому есть чем похвалиться, поэтому если вы не желаете переплачивать, то лучше поставить комплект Иж-Техно.
Kilen. Производятся эти изделия в Швеции, что уже говорит об их высокой стоимости. Так, один элемент стоит около 1000-1200 рублей. Толщина витков данного изделия составляет 14 мм для передних и 14,9 мм для задних. Для сравнения: у штатных изделий размер витков меньше и составляет 13 мм.
Lesjofors. Практический аналог Kilen, у которых даже совпадают номера.
Рейд. В настоящее время занимают лидирующую позицию, поэтому о них расскажем подробнее.

Сборка лифта

Процедура монтажа делится на установку лифта передней и, соответственно, задней автомобильной подвески.

Ничего особо сложного тут нет. Особенно для тех, кому уже приходилось работать с подвеской, что-то менять, ремонтировать и демонтировать.

Рассмотрим процессы отдельно.

Передняя подвеска

Начнем с передней части Нивы. Затем отдельно расскажу, как делается работа на задней подвеске кроссовера.

Все начинается со снятия колес и отпуска сайлентблоков

Мероприятия элементарные, потому им особо не будем уделять внимание;
Надежно закрепите свою Ниву. Для этого под шаровую опору ставится домкрат

Машина поднимается, пока пружина не окажется полноценно сжатой;
Далее устанавливаются стяжки на крепления и демонтируются крепежные элементы, которые вы увидите на амортизаторах Нивы;

Все, работа завершена.

Задняя подвеска

Тут придется купить себе или взять у товарища сварочный аппарат, ибо без сварки не обойтись. Берите полуавтоматический.

Примерно так будет выглядеть процедура лифтовки задней подвески у Нивы:

Под нивовские пружины аккуратно, чтобы не повредиться, докладываются чашки;
Устанавливаются на машину задние амортизаторы, идущие в комплекте. Дополнительно советую прихватить кронштейн с помощью сварки;
Когда вы установите элемент, задний мост у вас немного сместится вперед. Чтобы избежать такого изменения, следует удлинить обязательно все тяги;
Нижняя чашка срезается и смещается примерно на 20-30 мм

Перемещая, обратите свое внимание на крестовины, которые легко повредить;
Чашки сварочным аппаратом привариваются прочно на новые места;
Удлиняется коромысло вашей тормозной системы. В итоге удлинение должно добавить 30 мм;
Под амортизаторы полуавтоматической сваркой привариваются пальцы

Только не ваши, а автомобильные.

Обязательно после этого посетите СТО. Не чтобы похвастаться работой, а для выполнения развал-схождения.

Помните, что лифтовка потребует дальнейшей установки главных пар с иным передаточным числом. И про легкосплавные комплекты дисков забудьте. Теперь вашим достоянием будут только штампованные диски.

Если уж совсем хотите довести машину до совершенства, тогда потратьте еще немного денег на самоблокирующийся новый дифференциал.

Вся ответственность за лифтовку лежит полностью на вас, даже если вы заказывали услугу в автосервисе. Помните, что последствия могут оказаться самыми непредсказуемыми. Хотя практика показывает, насколько автовладельцы довольны лифтом и что такая реконструкция приносит пользу и удовольствие от вождения. Главное все делать правильно и использовать только качественные составляющие.

(3 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Как правильно выполнить тюнинг доработки, мы расскажем в этом материале.

Лифт своими руками – чертежи, схемы, размеры, разновидности комплектов. Лифтинг различается по степени вмешательства в штатную конструкцию. Для кого-то достаточно приподнять внедорожник на несколько сантиметров а для кого то на целых 20.

Экстремальный тюнинг – максимально увеличивающий проходимость для поездок по тяжелому бездорожью.

Домкрат обычный Домкрат «хайджек» Съемник пружин Баллонный ключ Набор торцевых головок с трещоткой Набор рожковых ключей Монтировка Деревянная колода (пень)

Желательно такие работы выполнять с напарником. Во-первых, это безопасней. Во-вторых, некоторые работы по лифтовке выполняются в четыре руки. В качестве примера рассмотрим переднюю подвеску.

Поднимаем передок. Можно смело цепляться за штатный бампер, только домкрат устанавливается под трубу его крепления.

Сняв колесо, получаем полный доступ к рычагу и пружине. Передняя подвеска 21214 выполнена по двухрычажной схеме, что упрощает задачу.

Ход рычага ограничивает амортизатор. Откручиваем его крепление и отводим в сторону.

Далее нужно освободить подвеску от стабилизатора поперечной устойчивости. Крепежные болты могут прикипеть от коррозии, поэтому воспользуемся проникающей жидкостью (типа WD-40). Хомут сайлентблока стабилизатора можно поддеть монтировкой.

После чего отсоединяем ступицу от нижнего рычага. Для этого необходимо поддомкратить подвеску и зафиксировать поворотный кулак колеса. Можно подвязать его проволокой. Затем откручиваем 3 болта крепления, и освобождаем шаровую опору.

Фиксируем пружину стяжками, и опускаем домкрат. Извлекаем старый упругий элемент. В некоторых случаях достаточно просто опустить рычаг ногой, и пружина выйдет без применения стяжек.

Снимаем со старых пружинверхние кольца-опоры. С их помощью упругий элемент центруется в чашках.

Заводской лифт нивы

Как поднять ниву? Самый простой способ поднять Ниву, это использовать уже испытанный лифт комплект, который был изготовлен в заводских условиях. При использовании комплекта можно увеличить клиренс на 5 см.Меняем резину с R15 на R16. Это самый экономный вариант. Клиренс увеличивается на 4-5- см. Подойдет для деревенских дорог и для рыбалки.

Все для лифта можно купить и отдельно. Например покупаем пружины с Шеви Нива 2123, они длиннее, чем у обычной модели Нива 2121. Далее назад берем полеуретановые прокладки 5см., газо- маслянные амортизаторы от Шевроле Нива они длиннее, чем на обычной модели, соответственно у них больше ход. На зад еще нужна регулируемая тяга, для того, чтобы не уходил мост. На перед автомобиля также берем пружины от Шеви Нива, они на виток больше, чем обычные пружины на Ниве 2121. Ставим круглую прокладку под шаровую, затем ее сами запиливаем, чтобы при движении не было трения от колеса. На перед, как и назад ставим газомасленный амортизатор от Шевроле Нива

Важно понимать, если нива старая и подвеска не известно когда менялась, при лифтинге вылезают все «болячки» и надо быть к этому готовым

Последние этапы

После этого привариваем под амортизаторы пальцы под зажимом стальной тормозной трубки. Присоединяем амортизаторы и едем в автосервис на развал-схождение. Таким образом, вы окончательно выполните доводку моста. Все, на этом на автомобиле ВАЗ «Нива» задняя подвеска успешно модернизирована. Как видите, лифтинг ходовой вполне реально сделать и в собственном гараже без помощи особых инструментов. Правда, если у вас нет полуавтоматического сварочного аппарата, придется вам его купить или арендовать, так как электродуговой или инверторный может прожечь тонкий металл. Или выберите менее толстый электрод.
