Шкворни на гаели: сколько их, как поменять шкворни своими руками

Замена шкворней на Газели своими руками

В связи с тем что ЗШ стоит недешево, многие автовладельцы коммерческих авто делают подобную работу своими руками. Здесь мы рассмотрим, как поменять шкворни самостоятельно со снятием и без снятия самой подвески. Сначала рассмотрим, как выполнить работу без снятия балки.

Производим разборку, выполняем ее в следующей последовательности:

ставим автомобиль на ровную площадку, использовать яму или автоподъемник необязательно, но очень желательно, чтобы был бетонный пол. В любом случае основание должно быть жестким, иначе машина просто провалится, вдавится в землю;

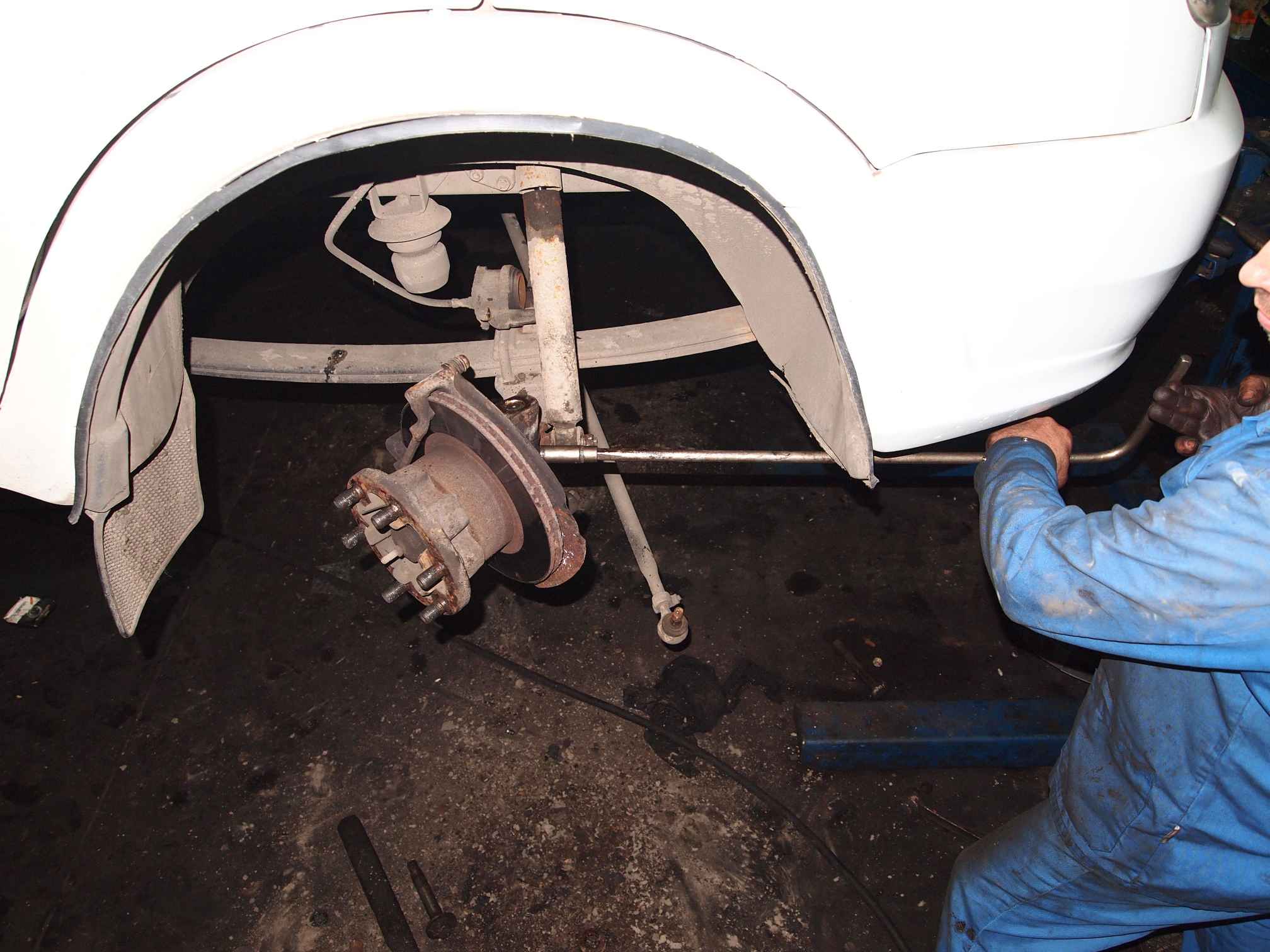

ослабляем болты передних колес, поддомкрачиваем каждую сторону, подставляем опоры (козелки) с обеих сторон. Одним словом, вывешиваем «передок» Газели;
откручиваем два болта суппорта, который находится с внутренней стороны тормозного диска, с помощью отвертки прожимаем тормозной цилиндр, чтобы освободить колодки;
откидываем суппорт на тормозном шланге в сторону;
отсоединяем скобу суппорта;
отворачиваем болты крепления заглушек шкворневого соединения (сверху и снизу);
выбиваем клин;
берем кусок железного прута, подходящего по толщине, и кувалдой выбиваем шкворень сверху вниз. Очень часто шкворень намертво закипает в теле передней балки, поэтому выбить его на месте порой просто невозможно. Когда передняя подвеска не снята, нормально размахнуться кувалдой мешает колесная арка, расстояния для размаха недостаточно.

Если есть газовая горелка, можно как следует прогреть соединение, и возможно, шкворень стронется с места. Сняв поворотный кулак с одной стороны, точно такую же операцию проделываем с другим кулаком.

Поворотную цапфу (кулак) после демонтажа можно разобрать, но это делать вовсе не обязательно.

Снятую цапфу зажимаем в тиски, по очереди выколачиваем из тела верхнюю и нижнюю бронзовые втулки. Так как втулки не понадобятся, их можно выколачивать как угодно, главное – не повредить посадочное место под них. Можно взять железную плоскую отвертку или бородок, от одного края сплющить втулку, а дальше она из кулака выпадет сама.

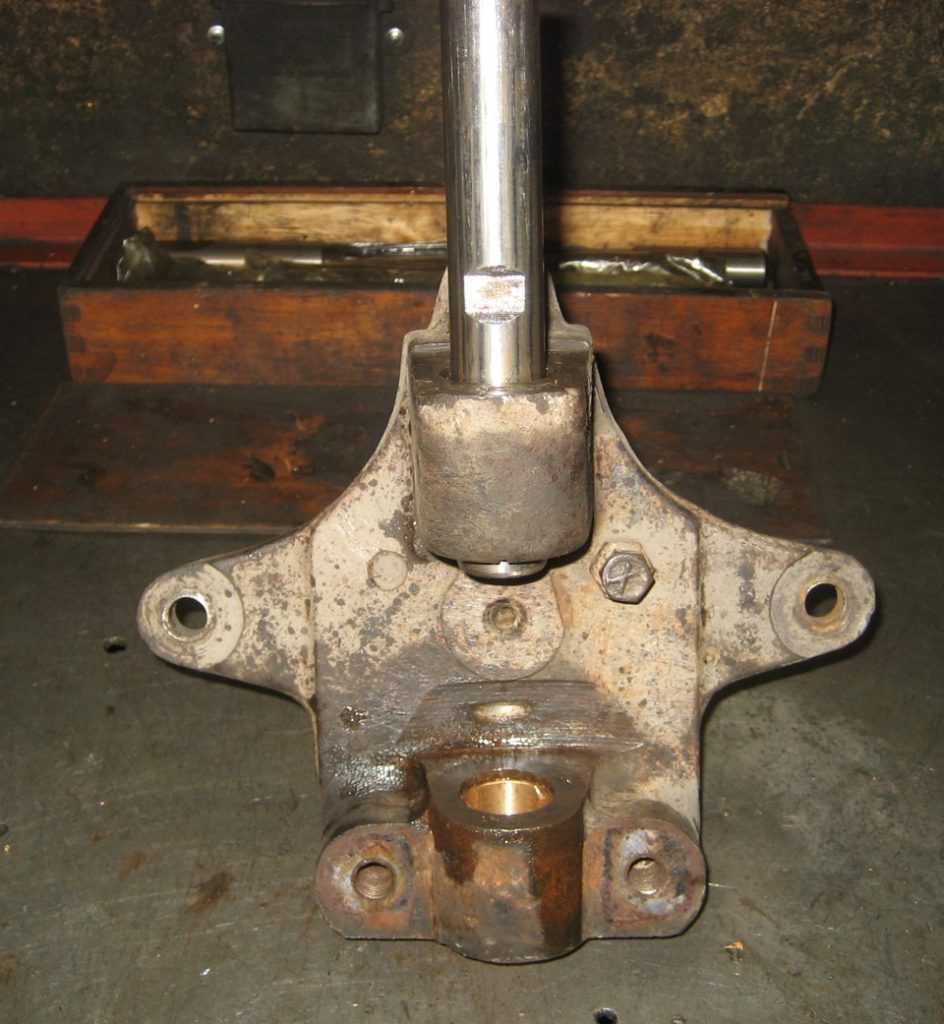

Выбив обе старые втулки, устанавливаем на место новые детали, заколачиваем их в посадочные места поворотной цапфы с помощью кувалды. Бить, как на рисунке снизу, не рекомендуется, лучше втулки на место осаживать через проставку.

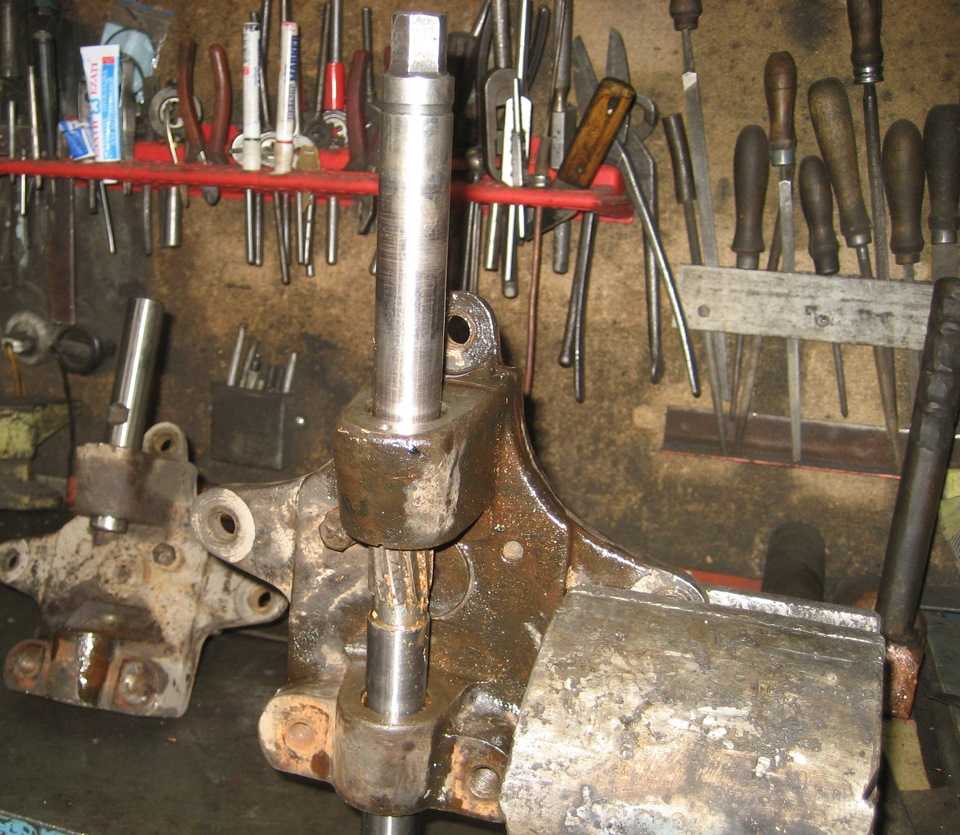

Установив на место втулки, круглый напильником делаем заход на них сверху,

затем разворачиваем их разверткой 25 мм.

Здесь очень важно не прослабить втулку – пройдя разверткой один раз сверху вниз, нужно примерить шкворень по месту. В идеале шкворень должен заходить в свое посадочное место очень плотно, с молотка (легким постукиванием). То, что шкворневой палец сидит плотно – это нормально, по ходу эксплуатации автомобиля он очень быстро разработается

А вот прослабление здесь недопустимо, в этом случае быстро появится люфт, и в скором времени подвеске опять будет необходим ремонт

То, что шкворневой палец сидит плотно – это нормально, по ходу эксплуатации автомобиля он очень быстро разработается. А вот прослабление здесь недопустимо, в этом случае быстро появится люфт, и в скором времени подвеске опять будет необходим ремонт.

Вместо простой развертки можно воспользоваться регулируемой разверткой или шариком, следует учитывать, что диаметр шара должен быть 24,7 мм, не больше. Если втулку пробивать шариком диаметром ровно 25 мм, в шкворневом соединении практически сразу же появится люфт.

Перед разворачиванием отверстия разверткой или шариком втулку нужно обязательно смазать (моторным маслом, также можно использовать и литол). Установив втулки, ставим поворотные кулаки на свои места. Со сборкой обычно проблем никаких не возникает, самое главное в ЗШ – отсоединить поворотные кулаки от балки.

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

клинья (2 шт.);
сферические втулки (2 шт.);
шкворни (2 шт.);
резиновые уплотнители (2 шт.);
прокладки заглушек (2 шт.);
бронзовые втулки (4 шт.);
шайбы;
гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась) шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.

В заводской инструкции прописан регламент периодичности смазывания подвески на Газели – через 15 тыс. км пробега, но бывалые водители советуют набивать смазку в шкворневые соединения приблизительно через каждые 5-8 тыс. км. Смазка существенно продлевает срок службы шкворней, с регулярным шприцеванием детали могут проходить без ремонта до 150 тысяч километров. Смазывать соединения нетрудно, главное, не лениться это делать.

Шприцевание производим следующим образом:

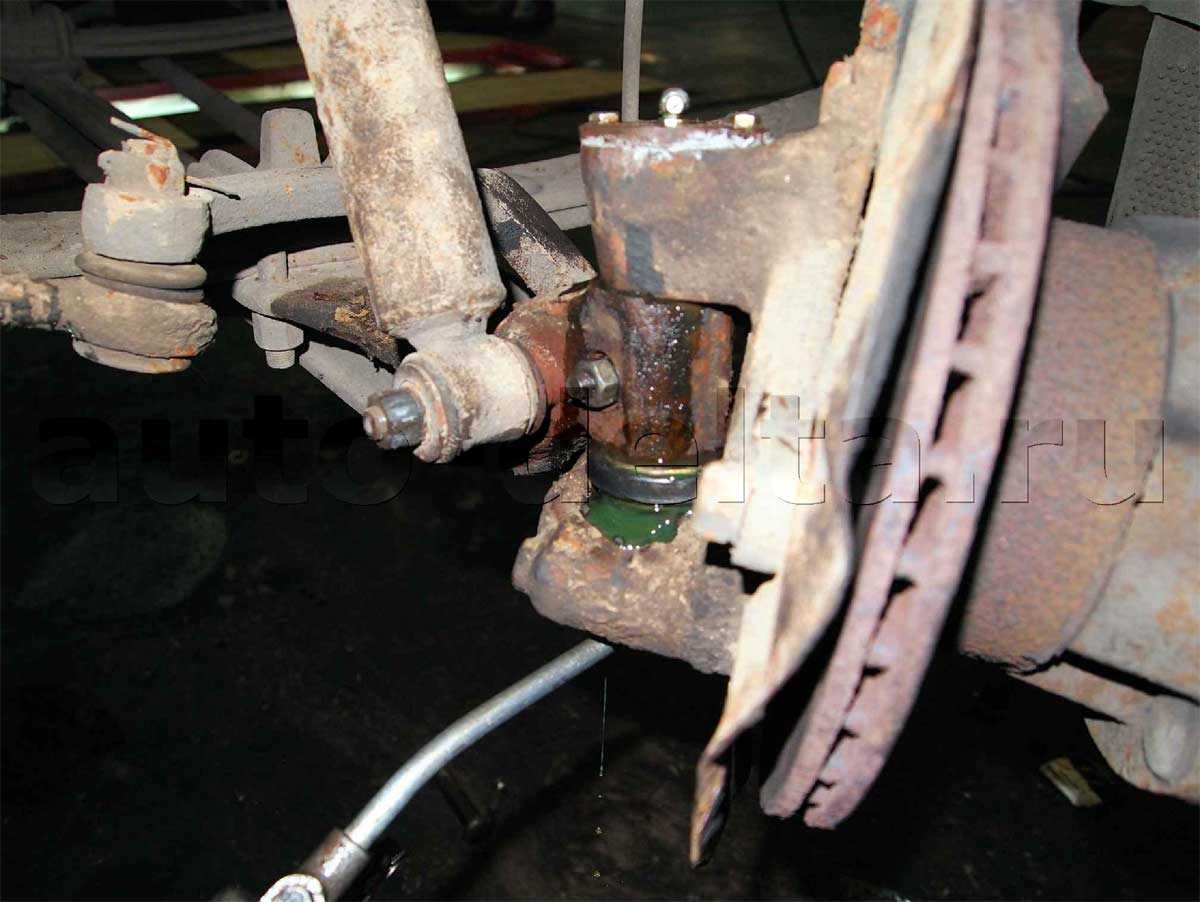

Такие масленки имеются с каждой стороны передней оси автомобиля. Но здесь есть один нюанс – даже новые пресс-масленки литолом порой не пробиваются. Надежнее производить шприцовку с помощью гибкого шланга. Поступаем следующим образом:

Закачивать смазку необходимо до тех пор, пока она не начнет выступать из соединений. Сначала будет идти грязь, но нужно дождаться, когда из соединений начнет появляться чистый литол. Промазав шкворень, выкручиваем шланг, устанавливаем на место пресс-масленку. Так смазываем все четыре точки на подвеске.

Шланги для шприца продаются в автомагазинах, они стандартные, и должны подходить по резьбе.

У автовладельцев насчет смазки мнения расходятся, некоторые хозяева Газелей считают, что же такие шкворневые соединения необходимо промазывать густым трансмиссионным маслом, например, ТАД-17. Все-таки литолом или другой консистентной смазкой Газель шприцевать надежнее – «трансмиссионка» слишком жидкая, из шкворней она быстро вытекает. А вот на «Волге» шприцуют в основном нигролом (ТАД-17), для этого можно использовать даже не слишком грязную отработку.

Как проверить люфт в шкворнях Газель

Есть определенные признаки, по которым можно понять, что в шкворнях на Газели появился люфт:

Сравнение для очистки клиньев для регулировки натяжения ракеты. Окисленные прокладки нового прокладочного химически вытравленного клиновидного поддона, снятого механическим истиранием. Превосходство химического метода очевидно. Лучший результат: все удерживается в одном шаге: всего 10 минут.
. Окисленные прокладки и маринованные прокладки.

Вы также должны быть осторожны, чтобы не повредить их при обращении или хранении. Прокладки будут сохранены после того, как они будут удалены и смазаны маслом, а затем сохранены в водонепроницаемом пакете или в жирной бумаге. Хорошая привычка состоит в том, чтобы разместить их между двумя слоями картона или листа, чтобы защитить их от деформации или складок.

происходит неравномерный преждевременный износ протектора шин;
в подвеске появился стук;
автомобиль плохо слушается руля.

Проверить подвеску на люфты достаточно просто, для этого необходимо вывесить машину на домкрате и покачать каждое колесо сверху вниз. Если люфт ощущается (более 2-3 мм), необходимо вставать не ремонт.

Газель – машина очень живучая, и даже с люфтами в подвеске может ездить довольно долго. Но с разбитыми втулками эксплуатировать авто крайне нежелательно, могут быть нехорошие последствия:

разобьется посадочное место под втулки в передней балке, тогда сама балку придется менять, а она стоит недешево;
резина быстро износится, придется менять колеса;
ездить на Газели с большими люфтами опасно, можно попасть в аварию.

Какие выбрать?

Помимо заводских углепластиковых (которые владельцы не рекомендуют ставить никоим образом), существует несколько типов шкворней:

Подшипниковые.
На бронзовой втулке.

Первая разновидность отличается сложной конструкцией. Такие шкворни УАЗа объединяют в себе нижнюю половину с коническим подшипником и упорным кольцом, а также обойму.

Бронзовые элементы отличаются высокой устойчивостью к ударным нагрузками – такие втулки на порядок прочнее подшипниковых. Но рулежка будет более тугой. По стоимости практически идентичны предыдущим – 1,5 тысячи рублей за комплект. Это отличные шкворни для УАЗ «Буханки», «Хантера» и 469-го. Правда, как и предыдущие, они требуют регулярной смазки и осмотра. Подробно об этой процедуре мы расскажем ниже.

Ремонт передней балки на все типы отечественных авто (ЗИЛ, КАМАЗ, ГАЗЕЛЬ, ГАЗ, и др.). Реставрация под стандартный шкворень на любые иномарки ( MAN, IVECO, DAF, VOLVO, SCANIA и др.).

Наше малое предприятие занимается ремонтом балок, а так же реставрацией посадочных мест под шкворень на любые типы балок.

В каком виде мы принимаем работу?

Балки принимаются в снятом, чистом виде без опорных дисков (только с одними цапфами).

Краткий процесс разборки, дефектовки, подгонки ремонтных шкворней и замены втулок на цапфах:

— разборка балки начинается с удаления клиньев. Каждый второй случай выбивания клиньев проблемный, клин плющится, но не выходит, это наша проблема, мы удалим клинья не повредив посадочного места.

— второе действие — это удаление шкворня с помощью пресса. Именно выпрессовка, а не выбивание! При выбивании, та сторона шкворня по которой приходится удар расплющивается и с каждым последующим ударом шкворень будет тяжелее выходить из тела. Находятся умельцы которые нагревают балку и продолжают выбивать шкворень, особенно в тех случаях когда балка находится на машине. Увеличенный или раздутый шкворень расширяет балку, в конечном итоге после того как выбили шкворень, место в балке будет увеличено. В лучшем случае можно подобрать увеличенный шкворень, в худшем (практика показывает именно это) балку приходится растачивать и втулить под стандартный шкворень. Поэтому балка устанавливается на пресс (усилие 50 тонн) и шкворень выдавливается. Даже при таком усилии пресса шкворень не всегда срывается с места, в этом случае мы нагреваем балку резаком, одновременно создавая давление на шкворень. Особенно проблемными являются МАЗовские балки с цилиндрическими шкворнями диаметром 50 мм. Шкворень в этих балках сидит с натягом в 0,05 мм и не стопорится клином. В заводских условиях шкворень охлаждается в жидком азоте и собирается. В условиях мастерских собрать а соответственно и собрать балку без пресса практически невозможно, так как цапфа на балку собирается с дистанционными шайбами, резинками, что усложняет задачу. Поэтому цапфа предварительно собирается на соосник который на 0,2-0,4 мм меньше шкворня, а шкворень запрессовывается сверху соосника одновременно выталкивая его не смещая при этом дистанционных шайб и резинок.

— после выпрессовки шкворня балка зачищается мелкой шкуркой от ржавчины и мереется размер. Если посадочное место под шкворень увеличено больше чем на 0.05 мм то подбирается ремонтный шкворень. Ремонтный шкворень устанавливаем не более 0.3 мм. Ошибочным считается что ремонтные шкворня «не ходят», значит не соблюдена технология «подгонки» шкворня на балке, а так же зазора между шкворнем и втулкой. Если посадочное место увеличено более чем на 0.3 мм, то мы можем восстановить под стандартный размер. Балка устанавливается на станок, ловится ее угол наклона с точностью 0.5* на отечественные и 0.2 на импортные авто. Место под шкворень растачивается с толщиной втулки 2 — 2.5 мм. Во втулке фрезеруется место под клин, запрессовывается и разворачивается под размер шкворня. Эта технология разработана не нами, это с успехом применялось в советских рем. мастерских и 100% себя оправдало!

Балку отремонтируем, если не надо растачивать данные балки

Из отечественных авто балки под стандартный шкворень не растачиваются: газель и бычок старого образца где диаметр шкворня 30 мм и меньше. Так как показала практика, что тело после расточки маловато для втулки!

шкворней

1 year ago

УАЗ Patriot,Hunter регулировка и смазка шкворней.

Тонкости регулировки и смазки шкворней.

1 year ago

Ремонт Шкворней на Газели своими руками + какие приспособления нужны

10 months ago

Протяжка шкворней

Стандартные вкладыши шкворней на пробеге более 60.000 км все же потребовали восстановления преднатяга Как…

3 years ago

Намертво сидячий шкворень,правильный способ выпресовки

Компания Авто- Крафт специализируется на реставрации автотракторных деталей, комбайнов, экскаваторов….

3 years ago

Замена шкворней на Газели

Полностью выкатываем балку и меняем шкворня! Выколачиваем их за 10 минут и ставим новые! Спасибо за просмотр…

3 years ago

Как шприцевать шкворня

В этом видео описано как шприцевать шкворня на газели. Видео пособие для новичков. ОБНАРУЖЕНИЕ ВСЕХ ТИПОВ…

6 months ago

Замена шкворня на Камаз Евро!

РемонтШквореньКамаз Донат: https://www.donationalerts.com/r/gmeka https://www.instagram.com/zheka_saltovskiy/

3 years ago

Проверка шкворней

Проверяем в домашних условиях шкворни на наличие люфта. Чаще всего разбивает шкворня в поворотном кулаке…

2 years ago

замена шкворней уаз старого образца

замена шкворней уаз старого образца.

4 years ago

#12 — Замена шкворней на грузовом автомобиле

Дядя Рома меняет шкворни на японском грузовом автомобиле. Очень трудозатратно, много работы кувалдой….

4 years ago

Замена шкворней на МАЗе и МАНе

2 years ago

Выпрессовка шкворня поворотного кулака

Съёмник шкворней мод. ВШ75-125 с ручным гидравлическим приводом применяется для выпрессовки (запрессовки)…

1 year ago

Ремонт шкворня Камаз. Установка упорного подшипника вместо шайб!

Краткое пособия, как справится с заклинившем или провернутыми втулками на шкворне в Камазе, звыняйте за…

5 months ago

Регулировка, центровка шкворней и поворотного кулака, военный мост

4 years ago

как убрать люфт шкворней на уаз

протяжка шкворней на авто уаз.

2 years ago

ЗиЛ Дизель №3 (Замена шкворней , цапф, втулок)

Я в вконтакте — https://vk.com/id290812754 Я на Д2 — https://www.drive2.ru/users/krivosheevov/#blog.

2 months ago

Дальнобой по США! Замена шкворней !

2 months ago

Дошли руки до шкворней ! Роликовый подшипник, за место шайбы скольжения Камаз.

6 months ago

Замена шкворней Газели, протяжка втулок. Как это делать своими руками.

Как заменить шкворни, уплотнить втулки на Газели. Ремонт своими руками. Какой нужен для этого инструмент…

9 months ago

Разберем Шкворня на УАЗ Патриот.Ремонт, который можно сделать своими руками.

Разбираем шкворневой Узел на УАЗ патриот 2017 г.в. и меняем вкладыши. Все работы выполняются в сервисе «Макс…

1 year ago

Как подтянуть шкворня УАЗ Patriot,Hunter, БУХАНКА

НЕ СУДИТЕ СТРОГО И НЕ СУДИМЫ БУДЕТЕ https://vk.com/id55935184 я в контакте.

6 years ago

KPP 230 Выпрессовщик шкворней коммерческого транспорта

8 months ago

Правильная замена втулок шкворней, обзор шкворнедава для Газели.

Всем привет, прикупил выпресовщик шкворней(шкворнедав) для газели за 3750. Как заменить самому шкворня, чтоб…

1 year ago

Эффективный способ смазки шкворней на Газель

Братцы кто просил размеры втулок и выколоток вот тут https://www.youtube.com/watch?v=JCb5a2M-krc Ремонт шкворней https://www.youtube.com/wa…

2 years ago

Замена шкворней на Исузу

Ремонт передней подвески грузового автомобиля: замена шкворней,сальника,подшипника,проточка посадочных…

1 year ago

УАЗ — замена шкворней и реставрация деталей

http://avtoznahar.org.ua Ремонт моста. https://www.youtube.com/watch?v=5f3bsqLP_Og&list=PLm6qNJEyYV77o5JRnkbUqUF5S-gwJs2I2.

1 year ago

Замена шкворней УАЗ (БЕЗ РАЗБОРКИ поворотного кулака)

Замена шкворней старого образца на бронзовых втулках БЕЗ полной разборки поворотного кулака, на шкворня…

more (3547+ videos)

Функциональное назначение шкворней в автомобиле

Стержень, который обеспечивает поворотные свойства колеса в автомобиле, принято называть шкворнем, а подвеску с применением осевых стержней — шкворневой.

Так выглядит шкворня в разборке

Прототипом для подвески автомобиля с использованием шкворней послужило устройство обычной колёсной телеги, которые применялись ещё в ХIХ веке и использовали осевой шарнирный механизм.

Принцип действия шкворневой подвески также основан на свойствах сферического шарнира, который обеспечивает свободный ход колеса и крепление ступицы, обеспечивая тем самым возможность автомобилю выполнять повороты в рамках ограничений рулевого управления.

Составные передней подвески Газель

Основным показателем устойчивости машины при манёврах является установленные поперечные и продольные углы наклона каждого шкворня, которые обеспечивают комфортное передвижение.

Материалом для изготовления шкворней является прочная закалённая сталь, а все полости, которые с ним соприкасаются, набиваются смазкой.

Смотрите в видео:замена шкворней на Газели.

Сфера применения шкворней в подвеске распространяется в основном на грузовые и среднетоннажные автомобили, такие как Газель, а также на машины повышенной проходимости, предназначенные для движения по бездорожью проходимости. Это обусловлено сочетанием в данной конструкции простоты, надёжности и ремонтопригодности.

Правильная эксплуатация и своевременное обслуживание будет гарантией долгой и надёжной работы шкворней в автомобиле.

Это интересно: Указатели поворотов Mitsubishi Pajero 1982-1998: выкладываем все нюансы

Домкратом

Для демонтажа применяется гидравлический домкрат и специальное приспособление. Его можно приобрести в магазине, или изготовить самостоятельно.

Съемник выполнен из двух металлических плит, жестко соединенных между собой металлическими прутами. В верхней плите расположено отверстие. Верхняя плита устанавливается на кулак так, чтобы отверстие совпадало с посадочным местом. На нижнюю плиту устанавливается гидравлический домкрат. Шток домкрата необходимо упереть в срез стержня. Выдвигаясь, шток домкрата выдавит деталь с посадочного места. Так же можете прочитать про Где находятся номер двигателя и рамы на Камазе.

Ремонт и замена шкворней на автомобиле Газель

Автомобиль Газель завода АвтоГАЗ относится к такому классу машин, которые используются, как правило, с максимальной интенсивностью. Его технические характеристики, в частности, шкворневая подвеска, обеспечивают Газели широкую сферу применения, как для производственных нужд, так и для личных целей.

Так выглядит Газель

Шкворня, как элементы ходовой изначально имеют ограниченный ресурс, а при эксплуатации под нагрузками он, естественно, уменьшается. Замена шкворней на газели своими руками существенно сократит расходы на проведение ремонта, а также позволит владельцу восстановить работоспособность своего автомобиля в кратчайшие сроки.

Функциональное назначение шкворней в автомобиле

Так выглядит шкворня в разборке

Составные передней подвески Газель

Смотрите в видео:замена шкворней на Газели.

Признаки износа шкворневой подвески на Газели

Прежде, чем приступать к ремонту подвески необходимо убедиться, что замена шкворней на Газели действительно необходима.

Первыми признаками неисправного шкворня могут служить следующие симптомы:

Появление металлического звука при ударе по колесу.
Биение в руль на скорости.
Затруднения при повороте рулевого колеса.
Ярко выраженный износ внешней или внутренней части покрышки.

Рекомендуем посмотреть: как проверить неисправность шкворней на Газели.

Однако наличие данных проявлений может быть вызвано и другими неисправностями ходовой, поэтому необходимо провести дальнейшую диагностику для локализации и уточнения степени износа деталей подвески.

Для полной уверенности, что шкворня в Газели требуют замены нужно:

поднять автомобиль домкратом, обеспечив подвешенное состояние колеса;
зафиксировать педалью тормоза ступичный механизм;
покачать колесо в вертикальной плоскости.

Так выглядит изношенный шкворень

Наличие люфта в колесе при качании говорит о неисправности шкворня, который подлежит замене.

Технология замены шкворней на Газели

Для проведения ремонта шкворневой подвески на Газели необходимо подготовить следующие детали и инструменты:

Ремонтный комплект, который содержит все необходимые детали, включая новые шкворня.
Развёртку на Газель 25 мм, а также держатель.
Набор головок, ключей.
Съёмник ступичных подшипников.
Смазку шруса, карбюраторный очиститель и жидкость ВД-40.
Шкворневую смазку и фиксатор резьбы.

Смотрите в видео: замена шкворневой на Газели.

https://youtube.com/watch?v=H-f6CxHuZFM

Рекомендуется производить замену обоих шкворней на оси в рамках одного ремонта, чтобы обеспечить идентичность работы рулевого механизма при движении.

Переднюю часть автомобиля необходимо вывесить, посредством домкрата и подставных упоров, которые ставятся под балку, а также снять колеса, обеспечив тем самым возможность проведения ремонтных работ.

Порядок работ

Замена шкворней на Газели проводится в несколько этапов:

Замена шкворней на Газели

Для начала необходимо тщательно слить все масло, иначе потом придется отмывать находящиеся вокруг предметы и отстирывать одежду.
Произвести вывешивание моста, поставить металлические или деревянные упоры и снять шасси.
Демонтировать тормозной диск и суппорт. Снять тормозной щит и подшипник.
Убрать наконечник, выкрутить расположенную снизу масленку, снять рулевой наконечник и открыть деталь. А также необходимо снять клапан.
У шкворней внизу есть пробка. Ее следует выкрутить.
Используя болт или металлический прут и молоток, выбить деталь. Если она не поддается, прогреть место крепления горелкой.
Все снятые элементы сначала замочить, а потом тщательно очистить от грязи и масла. А также необходимо проверить, есть ли на них повреждения и деформации.
Втулки смазать и установить так, чтобы они находились на одном уровне с корпусом. Как только запрессовка будет завершена, необходимо проверить, просматривается ли отверстие смазочного канала. Если нет, прочистить его. Сверху на втулки нанести масло.
Теперь начинается непосредственно замена шкворней. Если все сделано правильно, она будет установлена без труда

Важно, чтобы при этом исчез люфт. Специалисты не рекомендуют устанавливать деталь, прилагая большую силу

Это ускорит ее износ. К тому же, на протяжении длительного промежутка времени систему придется разрабатывать.
Проверить, в каком состоянии находятся сальники. По необходимости заменить сильно изношенные.
Собрать конструкцию в обратном порядке: пробка, клапан, рулевые наконечники, масленка, тормозной диск и суппорт, шасси.

Все элементы необходимо хорошенько промазать смазкой. Если нужно — заменить части с другой стороны.

Смазка шкворней на Газели

Нюансы при проведении замены

Процесс работы имеет несколько нюансов:

Устройство шкворневого соединения

При покупке новых деталей необходимо особое внимание уделить их сечению. Зачастую оно гораздо меньше чем нужно
Именно поэтому рекомендуется взять с собой микрометр.

Не нужно забывать о подшипниках. Они должны поворачиваться без усилия и посторонних звуков

Важно, чтобы на них было достаточное количество смазки.

Чтобы шкворни прослужили как можно дольше, необходимо почаще смазывать втулки (изнутри и снаружи).

Итак, заменить шкворни не так уж и сложно. Достаточно заранее подготовить все необходимые инструменты и материалы. А чтобы избежать замены и ремонта, необходимо регулярно проводить профилактический технический осмотр автомобиля.

Замена шкворней на Газели своими руками

На сегодняшний день большинство водителей предпочитают выполнять ремонтные работы самостоятельно. Однако для этого требуется знание устройства и принципа работы автомобильных узлов. Так, если необходима замена шкворней на УАЗ, логично, что водитель должен знать местоположение и назначение данного узла. Соответственно, этих знаний требует и замена шкворней на Газели.

Успешность выполненного ремонта во многом зависит от технической грамотности исполнителя. Благо, на сегодняшний день не составляет труда получить рекомендации относительно того, как менять шкворня на Газели.

В целом, шкворня представляют собой стержни шарнира на поворотном соединении автомобильных частей.

По сути, этот узел является осью поворота управляемого автомобильного колеса. Данная ось имеет вид стержня, изготовленного из закаленного металла. С помощью этой оси осуществляется крепление к подвеске поворотного кулака. Кулак, в свою очередь, является несущим элементом для ступицы и колеса.

Чтобы обеспечить нормальные ходовые параметры автомобиля, важно знать не только как менять шкворня, но и как впоследствии выставить углы наклона шкворня

Чтобы осуществить ремонт шкворней на Газели, необходим следующий инструмент:

развертка и держатель,
втулки шкворней и шкворни,
уплотнительные кольца,
прокладки для крышки шкворня и для цапфы левого кулака,
сальники полуосей,
упорный подшипник и клин шкворня,
регулировочная шайба,
угловая пресс-масленка,
шплинты,
приспособления для замены сайлентблоков и ступичных подшипников,
слесарный инструмент,
газовая горелка,
подкатная доска,
набор головок.

Также понадобится целый ряд расходных материалов, в частности:

смазка шкворней,
герметик резьбы,
смазка ШРУС,
ВД-40,
очиститель для карбюратора.

Следует отметить, что неисправности шкворней могут быть причиной такой неприятности, как стук в передней подвеске. В целом, работа всех узлов в автомобиле взаимосвязана, поэтому если вы будете знать, как поменять шкворня на Газели, это поможет вам избежать будущих возможных неприятностей.

Последовательность замены шкворней на «Газели»

Для облегчения работы вам понадобится весь указанный выше перечень инструментов, включая подкатную доску. Вы также должны позаботиться о том, чтобы все расходные материалы были в наличии в необходимом количестве на момент начала выполнения работ.

Следует также особо оговорить еще один момент: если до настоящего времени вы не сталкивались с тем, как заменить шкворня, лучше запастись лишними втулками, сальниками и клином шкворня. Это убережет вас от нерациональной траты времени впоследствии. Понятно, что замена шкворней, как и замена подшипника ступицы, требует выполнения действий в определенной последовательности.

Последовательность замены шкворней:

необходимо слить масло из моста, после чего мост вывешивается, ставятся упоры и снимаются колеса,
откручивается тормозной суппорт и диск,
нужно открутить тормозной щит и убрать привод в сборе с корпусом подшипника,
затем снимается рулевой наконечник, а также выворачивается нижняя масленка,
снимается крышка шкворня и клапан смазки,
выворачивается пробка из нижнего шкворня,
разобранные шкворни следует замочить и разобрать вторую сторону в той же последовательности,
снятые узлы нужно тщательно очистить от загрязнений и провести визуальный осмотр,
втулки следует смазать снаружи ШРУСом и затем перепрессовать их. При этом верхняя втулка прессуется вровень с корпусом. На данном этапе следует проверить видимость отверстия для выхода смазки. Втулки устанавливаются вертикально, при этом поливаются маслом. Также очищается развертка. Шкворня должна устанавливаться при нажатии пальцем,
канал спирали смазки необходимо очистить от стружки и осмотреть,
сальники полуосей при необходимости следует заменить, после чего их кромки смазываются маслом,
по завершению работ следует проверить шкворни в цапфе. Все резьбовые соединения проверяются на ШРУСе. Следует также просмотреть осевое перемещение кулака,
устанавливается масленка, крышка шкворня,
клапан шкворня смазывается до выхода смазки,
после окончательной проверки смазывается маслом шейка привода и вставляется привод,
сборка узлов производится в обратной последовательности.

Проблемы с двигателем

Движок у Газели старой закалки ломается редко, но метко.

Замена двигателя на автомобиле Газель

Но есть некоторые неполадки с двигателем, которые можно решить и самостоятельно. Хорошим примером является обслуживание Газель 405. Очень часто случается так, что машина попросту глохнет. Специалисты утверждают, что проблема в огромном количестве электроники в системе.

Обрежьте проводник на несколько сантиметров ниже окисленного контакта.
Зачистите провод.
Прикрутите новый контакт, изолируйте его любым удобным методом.
Закрутите контакт на шпильку. Место контакта зачистите напильником.

Более сложные манипуляции с проводкой, если нет необходимых знаний и навыков, выполнять не рекомендуется.

https://youtube.com/watch?v=WsXbDyBsgDA
