Как обслужить и долить воду в необслуживаемый аккумулятор
Перед тем как приступить к самостоятельному изменению конструкции АКБ следует оценить все плюсы и минусы от выполнения такой операции. Во многих случаях утраты необслуживаемым аккумулятором способности выдавать высокий разрядный ток, является признаком его скорой гибели. То есть отсутствие воды уже привело к непоправимым последствиям. Даже если удастся вернуть его к жизни, то на факт, что он проживет долго.
Если принято окончательное решение о ремонте батареи, то следует позаботиться о безопасности, ведь внутри корпуса аккумулятора находится несколько литров кислоты, которая при разбрызгивании может причинить серьёзный ущерб здоровью. Сделать необслуживаемый аккумулятор обслуживаемым можно несколькими способами.
Самый сложный вариант – снять верхнюю крышку полностью. Сделать это можно с помощью ножовки или электроинструмента, но такая операция потребует слишком много времени, а по завершении обслуживания необходимо будет качественно установить этот элемент обратно, что является ещё большей проблемой. Поэтому не рекомендуем этим заниматься.
Восстановить можно только кислотно-кальциевый аккумулятор, если у Вас AGM, EFB или Гелевый то ничего не получится.
Наиболее простым способом обслужить АКБ этого типа является сверление отверстий в крышке. Двенадцативольтовая батарея состоит из 6 банок, поэтому достаточно сделать по 1 отверстию на каждый отсек, чтобы можно было осуществлять независимую регулировку уровня и плотности электролита.
Пробки на банках неразборного аккумулятора делаются в такой последовательности:
- Маркером отметить на верхней крышке середину каждой банки. Если вертикальные стенки не просматриваются на корпусе, то для выполнения этой операции необходимо замерить ширину крышки с точностью до миллиметра. Затем получившееся число необходимо разделить на шесть. В результате вычислений будет получено расстояние между пробками. Отступ от края для первой пробки можно получить, если ранее вычисленный результат разделить на 2.
- Чтобы минимизировать загрязнение электролита пластмассовой стружкой сверление корпуса рекомендуется осуществлять в 2 этапа. Вначале следует по ранее отмеченным маркером точкам сделать отверстия сверлом диаметром 3 мм. После этого, следует расширить отверстия инструментом, сечение которого составляет 12 мм.
- Для того, чтобы плотно закрыть такие отверстия и тем самым исключить вероятность разбрызгивания кислоты во время использования, необходимо взять 6 пробок от лекарственных спиртовых вытяжек, например, валерьянки и установить их в сделанные отверстия.
Таким образом можно сделать довольно качественную переделку одного типа аккумулятора в другой. Отверстия диаметром 12 мм позволяют, при необходимости, долить дистиллированную воду или электролит, если проблема неработоспособности АКБ заключалась в утечке кислотного раствора.
Как самостоятельно проверить плотность электролита и степень разряженности батареи?
Прежде чем измерить плотность электролита нужно провести проверку и подготовку аккумулятора, затем произвести замер с помощью:
- Ареометра (денсиметра). Для этого на отключенном аккумуляторе откручиваются все банки, прибор погружается в жидкость, и делается забор небольшого количества электролита. Определение уровня плотности производится в соответствии с показаниями на шкале тестера.
- Тестера (мультиметра). Прибор переводится в режим вольтметра, производится мониторинг параметра напряжения и полученные данные сравниваются с нормированными.
- Самодельным устройством. Способ аналогичен проверке ареометром, однако в данному случае в качестве резервуара используют стеклянную пробирку, в которую помещают какой-нибудь грузик (пшено, кусок свинца). Затем нужно будет самостоятельно произвести градуировку ареометра.
Важно знать
Если батарея необслуживаемая и на ней нет индикатора для проверки уровня и плотности, то для измерения ареометром потребуется высверлить отверстия в банках, которые после выполнения задачи необходимо запаять.
Видео: проверка плотности электролита в автомобильной батарее
Канал «videostar» в своем видео подробно рассказал о том, сколько должно быть электролита в банках аккумулятора и как проверять его плотность.
Таблица: поправка к показаниям ареометра
Температура рабочего раствора при измерении величины плотности, °С | Поправка к показаниям ареометра, полученным в ходе проверки, г/см3 |
от -55 до -41 | -0,05 |
от -40 до -26 | -0,04 |
от -25 до -11 | -0,03 |
от -10 до +4 | -0,02 |
от +5 до +19 | -0,01 |
от +20 до +30 | 0,00 |
от +31 до +45 | +0,01 |
от +46 до +60 | +0,02 |
Таблица определения заряженности аккумулятора по плотности электролита
Температура воздуха | Степень заряженности аккумуляторной батареи | ||
На 100% заряжена | Заряжена на 70% | Полностью разряжена | |
+25 градусов и выше | 1,21 — 1,23 | 1,17 — 1,19 | 1,05 — 1,07 |
менее +25 градусов | 1,27 — 1,29 | 1,23 — 1,25 | 1,11 — 1,13 |
Таблица: плотность электролита и степень заряженности АКБ при проверке мультиметром
Степень заряженности аккумулятора | Плотность рабочего раствора электролита, г/см3 | Напряжение аккумуляторной батареи, В |
100% | 1,28 | 12,7 |
80% | 1,245 | 12,5 |
60% | 1,21 | 12,3 |
40% | 1,175 | 12,1 |
20% | 1,14 | 11,9 |
0% | 1,1 | 11,7 |
Как скорректировать плотность электролита в аккумуляторе?
Полезно знать
Стабилизация плотности электролита производится с помощью добавления раствора рабочей жидкости и зарядки. Однако, чтобы поднять данный параметр, недостаточно просто долить дистиллированную воду в банки и тем самым увеличить или уменьшить плотность.
Таблица: корректировка плотности электролита
Плотность электролита в батарее, г/см3 | Уровень плотности по стандарту, г/см3 | ||||||||
1,24 | 1,25 | 1,26 | |||||||
Отсос рабочей жидкости | Добавление раствора 1,40 г/см3 | Добавление дистиллята | Отсос рабочей жидкости | Добавление раствора 1,40 г/см3 | Добавление дистиллята | Отсос рабочей жидкости | Добавление раствора 1,40 г/см3 | Добавление дистиллята | |
1,24 | — | — | — | 60 | 62 | — | 120 | 125 | — |
1,25 | 44 | — | 45 | — | — | — | 65 | 70 | — |
1,26 | 85 | — | 88 | 39 | — | 40 | — | — | — |
1,27 | 122 | — | 126 | 78 | — | 80 | 40 | — | 43 |
1,28 | 156 | — | 162 | 117 | — | 120 | 80 | — | 86 |
1,29 | 190 | — | 200 | 158 | — | 162 | 123 | — | 127 |
1,30 | — | — | — | — | — | — | — | — | — |
Плотность электролита в батарее, г/см3 | Уровень плотности по стандарту, г/см3 | ||||||||
Отсос рабочей жидкости | Добавление раствора 1,40 г/см3 | Добавление дистиллята | Отсос рабочей жидкости | Добавление раствора 1,40 г/см3 | Добавление дистиллята | Отсос рабочей жидкости | Добавление раствора 1,40 г/см3 | Добавление дистиллята | |
1,24 | 173 | 175 | — | 252 | 256 | — | — | — | — |
1,25 | 118 | 120 | — | 215 | 220 | — | — | — | — |
1,26 | 65 | 66 | — | 177 | 180 | — | 290 | 294 | — |
1,27 | — | — | — | 122 | 126 | — | 246 | 250 | — |
1,28 | 40 | — | 43 | 63 | 65 | — | 198 | 202 | — |
1,29 | 75 | — | 78 | — | — | — | 143 | 146 | — |
1,30 | 109 | — | 113 | 36 | — | 38 | 79 | 81 | — |
Определение электролитической жидкости в аккумуляторной батарее
Существует два типа источников энергии, широко применяемых сегодня для автомобильной промышленности:
- Необслуживаемые устройства – заключены в герметичный корпус, полностью предотвращающий доступ из вне. Они, как правило, вырабатывают свой ресурс и подлежат замене. Восстановить их работоспособность самостоятельно нельзя. Единственное, что может делать владелец такой АКБ, – осуществлять её зарядку по мере необходимости.
- Обслуживаемые – требуют постоянного внимания и контроля. Необходимо регулярно следить за уровнем электролитного раствора, а также за его плотностью и состоянием пластин.
Как узнать уровень электролита
Электролитическая жидкость по мере хранения и эксплуатации способна изменять свой объём. Как можно проверить уровень электролита в аккумуляторной батарее? Существует несколько вариантов, каждый из которых может быть применён в конкретной ситуации:
- По специальным меткам, нанесённым на корпус. Некоторые источники энергии имеют на внешней поверхности корпуса в её верхней части две горизонтальные линии, параллельные друг другу. Нижняя обозначена «min» – показывает минимально возможный уровень электролитного раствора. Верхняя имеет надпись «max» – максимально допустимый предел жидкой среды.
- С помощью визуального осмотра. Он позволяет определить количество жидкого содержимого приблизительно. При отсутствии меток и других подручных средств достаточно просто открутить пробки на верхней крышке корпуса, установив при этом устройство на ровной горизонтальной поверхности. Заглянув внутрь, особенно при наличии хорошего освещения, можно понять по следующим критериям, достаточно раствора или нет:
- пластины полностью скрыты жидкой средой, подтёки на внешней стороне корпуса отсутствуют – уровень в норме;
- электроды видны (находятся вровень или выше поверхности жидкости) – требуется доливка.
- Путём выполнения несложных замеров. Уровень электролита в аккумуляторе можно проверить, используя:
- Прибор ареометр. Он позволит узнать плотность жидкости в каждой банке, что даст возможность сделать вывод о её количестве. Опускаем его поочередно в каждое отверстие, набираем при помощи груши раствор и смотрим на показания. Если значение выше нормы, то уровень недостаточен.
- Подручные средства: прозрачную трубочку от сока или такой же корпус шариковой ручки. В отверстие на месте открученной пробки опускаем трубку до тех пор, пока она не упрётся в верхний край банки. Конец, оставшийся на поверхности, зажимаем пальцем, таким образом перекрыв поступление в неё воздуха. Удерживая палец, вынимаем трубку и замеряем высоту столбика жидкости, оказавшейся внутри неё. При нормальном уровне электролита её величина должна находиться в диапазоне от 11 до 15 мм.
Низкий уровень электролита в аккумуляторе
Как определить, что в аккумуляторе низкий уровень электролита? Об этом весьма красноречиво свидетельствуют:
- существенное повышение плотности;
- появление пластин над поверхностью жидкой среды.
Причин этому может быть несколько:
- Испарение дистиллированной воды – это самый распространённый фактор уменьшения объёма в летнее время года. Как известно, слишком высокие температуры наружного воздуха провоцируют испарительные процессы. А при эксплуатации аккумуляторной батареи в этот период под капотом очень жарко.
- Выкипание жидкости вследствие неисправности температурного реле – регулятора.
- В результате разряда батареи на протекание электрохимических реакций расходуется часть кислоты.
Снижение уровня электролита ниже нормы в АКБ приводит к очень серьёзным последствиям:
- во-первых, раствор повышенной концентрации способствует ускоренному разрушению материала пластин;
- во-вторых, та часть поверхности электродов, что расположена выше границы жидкости, подвергается сульфатации.
В обоих случаях исход одинаков: быстрая утрата ёмкости и преждевременный выход из строя источника энергии. Значит, потребуется его замена. А где гарантия, что новая аккумуляторная батарея столь же быстро не утратит свою работоспособность?
Вариант один – научиться правильно эксплуатировать и обслуживать АКБ, а в первую очередь поддерживать в норме жидкую составляющую.
Какой должен быть уровень электролита в аккумуляторе? Норма – когда электролитный раствор на 1–1,5 сантиметра находится выше электродных пластин, полностью покрывая их при движении авто
Причём уровень электролита должен быть одинаков в каждой банке – это очень важно для надёжной работы батареи
Как из необслуживаемого аккумулятора сделать обслуживаемый
Приходит время и автовладельца перестают устраивать характеристики аккумуляторной батареи. Если у вас есть АКБ закрытого типа не стоит её выбрасывать и приобретать новую. Вы можете сделать её обслуживаемой, если осуществите вскрытие крышки тем способом, который мы описали выше. Это позволит осуществлять ряд процедур, необходимых для поддержания работоспособности источника питания.
Возможность проверки и изменения уровня электролита — один из признаков обслуживаемости аккумулятора. АКБ закрытого типа оснащены индикатором, который позволяет увидеть уровень электролита. Некоторые корпуса сделаны из полупрозрачных материалов или характеризуются наличием меток, что помогает следить за количеством раствора во всех банках. Уровень электролита можно проверить с помощью специальной трубки или шприца, введя их в отверстия, сделанные в крышке. Нормальное количество раствора соотносится со значениями 10–12 миллиметров жидкости над пластинами.
Не стоит забывать, что не только уровень кислоты, но и её плотность являются важной характеристикой работоспособности батареи. Получить данные о плотности раствора можно с помощью ареометра

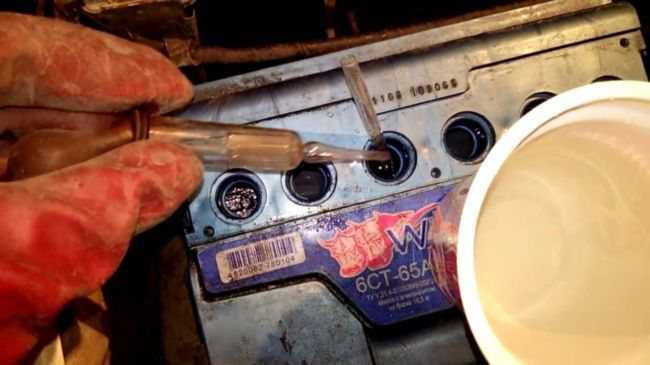

Возьмите шприц, введите его в отверстие на крышке и осуществите забор электролита из банки. Влейте в ареометр и посмотрите показания. Слишком низкая плотность (менее 1,22 г/см3 при температуре до +6) не даёт возможности аккумулятору полноценно работать и говорит о малом количестве электролита и необходимости его восполнения. Повышенная плотность или недостаточный уровень раствора требует доливки дистиллированной воды.
Ареометр для аккумулятора.
Подробнее о процессе корректировки плотности читайте в нашей статье: Как правильно пользоваться ареометром.
Проверка уровня электролита при попощи прозрачной трубочки.
Обращаем ваше внимание, излишняя концентрация электролита приводит к печальным последствиям — сульфации и разрушению пластин. На рисунке представлены значения плотности электролита при различных условиях
На рисунке представлены значения плотности электролита при различных условиях.
После завершения работ по доливу воды или кислотного раствора, отверстия в крышке необходимо замазать герметиком.
3.1. Проверка плотности электролита в аккумуляторной батарее
Плотность электролита является основным показателем степени заряженности аккумуляторной батареи.
По этой причине плотность электролита аккумулятора желательно замерять при полном его заряде.
Для выполнения замера плотности обязательно понадобится кислотомер-ареометр. Дополнительно к ареометру могут потребоваться: мерный стакан, клизма-груша, свежий электролит, дистиллированная вода.
Желательно, чтобы температура аккумулятора при измерении плотности была равно +25°С.
Проверку плотности электролита аккумуляторной батареи необходимо проводить отдельно для каждой банки аккумулятора.
Проверьте анализируемый параметр путём погружения ареометра в электролит через заливное отверстие в корпусе аккумуляторной батареи путём заполнения. Для этого воспользуйтесь верхней «грушей», надетой на корпус ареометра. Электролит перетечёт в стеклянную трубку, а поплавок прибора всплывёт в корпусе, не прикасаясь к стенкам. После того, как колебания ареометра прекратятся, уровень плотности будет показан на шкале.
Райны | Плотность электролита, при 25°С, г /см3 | ||
заливаемого перед первым зарядом | в конце заряда | ||
С резко континентальным климатом, с температурами ниже 40°С | зимой | 1,290 | 1,310 |
летом | 1,250 | 1,270 | |
Северные, с температурой зимой до — 40°С | 1,270 | 1,290 | |
Центральные, с температурой зимой до — 30°С | 1,250 | 1,270 | |
Южные | 1,230 | 1,250 |
Плотность электролита зависит от степени заряженности аккумуляторной батареи (табл. 2). Необходимо учесть, что плотность электролита различается в зависимости от времени года и территориальных климатических условий. (табл.1). Если при проверке окажется, что аккумулятор разряжен более чем на 50% летом и на 25% зимой, его следует поставить на заряд от автоматического зарядного устройства.
Плотность электролита при полном заряде (при 15°С), г/см3 | Плотность электролита, соответствующая разряду в 25% (при 15°С), г/см3 | Плотность электролита, соответствующая разряду в 50% (при 15°С), г/см3 |
1,310 | 1,270 | 1,230 |
1,290 | 1,250 | 1,210 |
1,270 | 1,230 | 1,190 |
1,250 | 1,210 | 1,170 |
1,230 | 1,190 | 1,150 |
Перед заливкой электролита или дистиллированной воды, при помощи клизмы-груши откачать из банки электролит и доливать жидкость, сохраняя объём и уровень электролита в банке аккумулятора.
Если плотность не соответствует норме, то следует долить либо электролит плотностью 1,400 г/см3, либо дистиллированную воду.
Для измерения плотности электролита после доливки в него дистиллированной воды или после доливки электролита (до пуска двигателя стартером) аккумуляторную батарею подвергнуть непродолжительному заряду тока небольшой силы или дать ей постоять 1 — 2 ч (без заряда) для того, чтобы выровнялась плотность электролита.
Поднимать плотность электролита в аккумуляторной батарее методом долива электролита плотностью 1,400 г/см3 можно только на заряженной батарее, т. е., когда плотность электролита достигла постоянства и вследствие кипения обеспечивается быстрое и надёжное перемешивание электролита.
Если температура электролита при замере плотности (батареи) выше или ниже 25°С, следует вводить соответствующую поправку, т. е. приводить плотность электролита к норме при температуре 25° С.
При повышении температуры на 15°С — плотность уменьшается приблизительно на 0,01, а при понижении температуры на
15° С — плотность увеличивается на 0,01.
Если плотность электролита в аккумуляторных банках неодинакова и разница получается более 0,01, то её выровнять, доливая электролит плотностью 1,400 г/см3 или дистиллированную воду.
Если вы выявили, что плотность электролита, после прохождения полного цикла заряда аккумуляторной батареи не держится (периодически падает или повышается), то батарея подлежит полной замене. Причинами неисправностей могут быть: замыкание пластин аккумулятора, их сульфатация, выпадение активного вещества из решётки пластин и т.д.. Нормально функционирующая аккумуляторная батарея после зарядки обязана держать без изменения плотность электролита и напряжение не менее 2 часов.

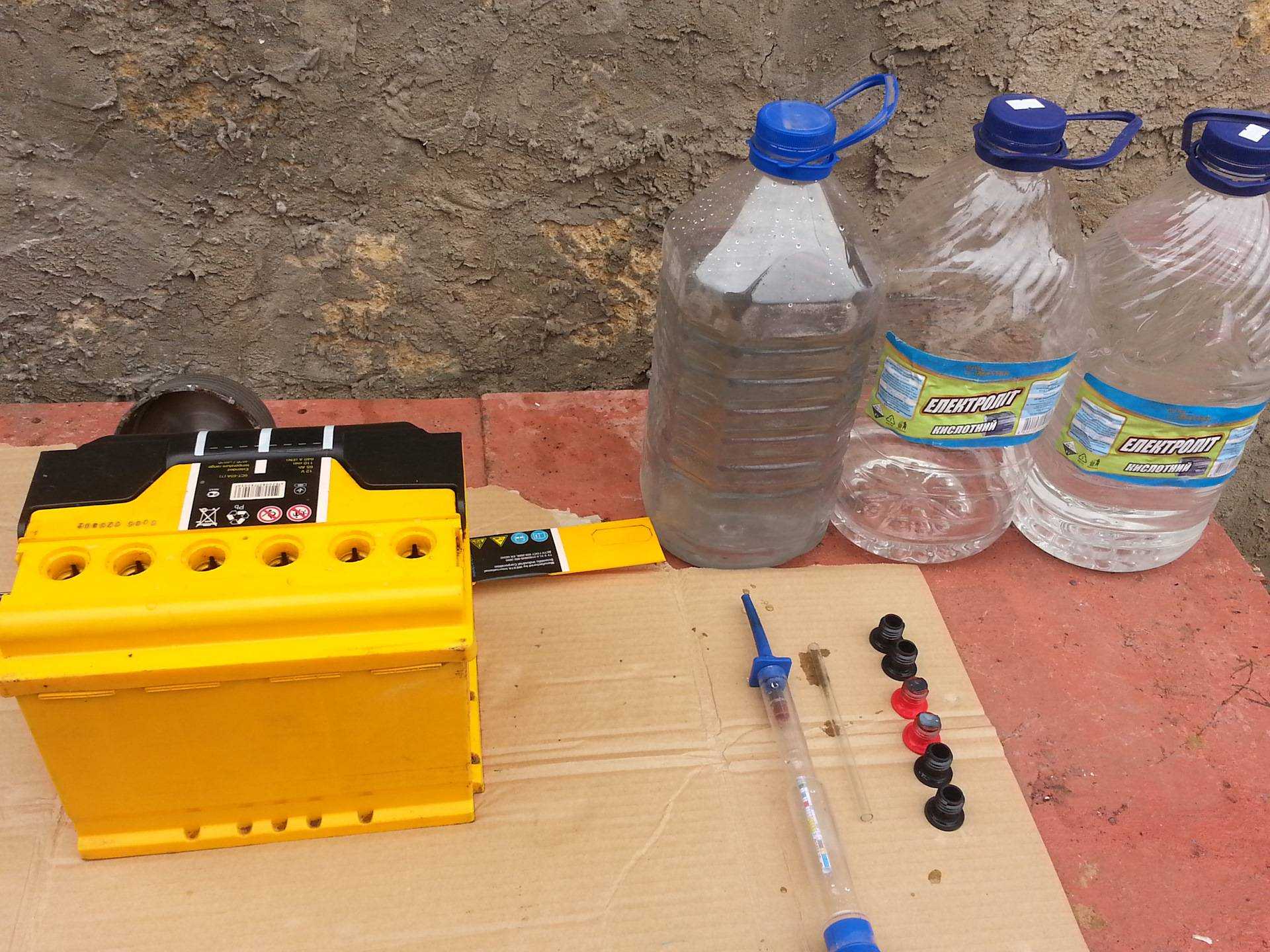

Как разобрать необслуживаемый аккумулятор чтобы долить электролит
В современных АКБ, таких как VARTA, под декоративной наклейкой можно увидеть 6 пластинок, плотно утопленных в корпус. Если подковырнуть кружок шилом, можно под ним обнаружить пробку резиновую. Тогда появится возможность отобрать пробу электролита, провести замер плотности, откорректировать состав. Если нет пробки – в каждой банке колется отверстие тонким шилом, а вода запускается из шприца, каплями.
Но если обнаружено, что в банках на пластинах белесые полосы – это сульфатация. Чтобы очистить полости, убрать осадок внизу, потребуется вскрыть крышку распиливанием.
Посмотрите видео, как долить электролит в необслуживаемый аккумулятор.
Долить электролит в гелевый аккумулятор
Необслуживаемый гелевый аккумулятор представляет тот же свинцовый аккумулятор, но электролит загустили, он находится в виде геля. С годами вследствие электрохимических паразитных реакций получается водород, выходящий из резинового вентиляционного клапана. Гель обезвоживается и уже неплотно прилегает к пластинам. Емкость АКБ уменьшается.
Долить воду в банки аккумулятора просто. Нужно снять наклейку на корпусе, снять колпачки-клапаны и закапать в каждую банку по 1,2 мл воды. Вода должна впитаться в желеобразную массу. Нужно время. Через полчаса, если вода выше поверхности пластин батареи – извлеките ее фильтром или шприцом.
Замена электролита в аккумуляторе
Чем заменить?
Обычно у автомобилистов не возникает вопроса — где взять дистиллированную воду? — ведь она продаётся почти в каждом магазине бытовой или авто химии. Очищенная в промышленных условиях вода является наиболее чистой. Качество продукта проверяется на сложном дорогом оборудовании, заводские условия близки к идеальным.
Что можно доливать если нет дистиллированной воды?
- Конденсат с радиаторов сплит-системы. Его свойства также близки к дистилляту.
- Лед из морозильной камеры. по сути — это замерзший пар, в котором мало примесей и низкая электропроводность.
- Дождевая вода. Она является природным дистиллятом, но в момент конденсации и выпадения смешивается с различными веществами. Дождевые капли значительно чище, чем из подземных источников
- Талый снег. Снег намного чище, чем дождь, так как выпадает из верхних, самых чистых слоев атмосферы в твердом виде. Растворение в этом случае минимально. Для получения чистой воды пригодится только средняя часть свежевыпавшего снега — нижняя будет испачкана землей, на верхнюю оседают частицы сажи, тяжелые испарения от котельных и жилья человека.
Дистилляция. На любой кухне провести очистку вполне возможно. Можно приобрести компактный дистиллятор, или соорудить его своими руками.
Простейший дистиллятор можно приготовить на кухне своими руками, для этого потребуются:
- Две стеклянные бутылки, у одной из которых горлышку будет искривлено.
- Скотч.
- Кастрюля объемом 20 литров.
- Пакет со льдом.
Бутылку с прямым горлом заполнить не до конца, чтобы оставалось тринадцать сантиметров до верха. Склеить скотчем горлышки обеих бутылок. Кастрюля, в которую опустится бутылка с водой, должна быть заполнена так, чтобы полностью покрыть бутылку. На пустой бутылке должен лежать лед. Вода начнет испаряться и как только вторая бутылка наполнится дистиллятом, процесс можно будет завершить.
Высокого качества добиться невозможно, но относительно чистую воду получить можно.
Почему заливают воду в аккумулятор, причины
Дистиллированная вода в аккумуляторе это необходимая для работоспособности электролита и батареи составляющая. Стандартно что в электролите содержится 65% дистиллята, и только 35% серной кислоты. Такое соотношение воды и кислоты позволяет поддерживать оптимальную плотность электролита.
Серная кислоты очень опасное и агрессивное соединение. Ее нельзя применять в чистом виде, так как это быстро разрушить батарею. После того, как долить воду в аккумулятор, концентрация кислоты в электролите понижается и позволяет выполнять свои функции по проводу тока, не повреждая при этом пластины.
Но в отличие от кислоты вода может испаряться из АКБ во время использования батареи. Это в свою очередь повышает плотность токопроводящей жидкости что может негативно повлиять на пластины. Именно поэтому необходимо доливать дистиллированную воду в аккумулятор. Это поддерживает его работоспособность.
Также вода выкипает если перезарядить батарейку. Именно поэтому стоит использовать АКБ по всем правилам. Это поможет устройству работать в штатном режиме.
Сколько дистиллированной воды доливать в аккумуляторную батарею
В современных аккумуляторах достаточно просто понять сколько именно требуется долить дистиллированной воды в АКБ. Есть разновидности батарей с прозрачным корпусом, на котором нанесены отметки. В случае если АКБ не с прозрачным корпусом в нем должен присутствовать язычок из металла или пластмассы расположенной ниже горловины. В таком АКБ уровень электролита должен быть выше такой отметки на 0.5 см.
Если на аккумуляторе отсутствуют какие-либо отметки о требуемом уровне электролита. В таком случае необходимо доливать воду таким образом, чтобы общий объем жидкости покрывал пластины на 1.5-2 см.
Определить уровень можно при помощи стеклянной трубки. Необходимо опустить ее до свинцовой пластины и зажать конец снаружи пальцем. После чего вынуть. Остаток жидкости в трубке и будет уровнем над пластинами. Требуется чтобы трубка была заполнена до 2 см.

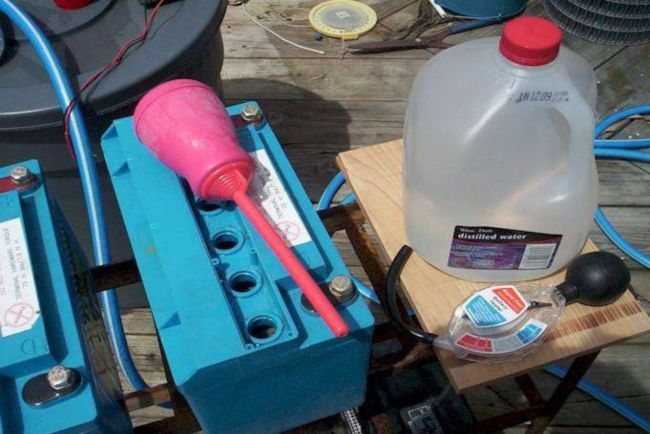

Как доливать дистиллированную воду в автомобильный аккумулятор правильно
В том случае если плотность электролита повысилась или АКБ не дает необходимое напряжение следует долить дистиллята. Его недостаток вызывает такие симптомы у батарей. Правильная заливка воды в АКБ происходит по следующей схеме:
- Устранить грязь и пыль с поверхности аккумулятора. Особенно стоит хорошо протереть места около крышек. Лучше протереть горловины салфеткой, смоченной в воде с содой, это нейтрализует кислоту на этой части АКБ, которая могла попасть туда в процессе зарядки.
- Аккуратно открутить пробки и отложить в сторону.
- С помощью стеклянной трубки проверить уровень электролита в каждой банке.
- При помощи шприца или спринцовки добавить с банки с недостаточным уровнем дистиллированную воду. После чего заново проверить уровень жидкости.
- Оставить аккумулятор на пару часов. Пробки закрутить. Это время необходимо для того, чтобы все равномерно смешалось в ходе диффузии.
- По истечению этого времени требуется проверить плотность электролита. Она должна быть примерно одинаковой в каждом отсеке, разрешаются допущения в 0.01.
- После всех манипуляций аккумулятор нужно поставить на зарядку.
Стоит опираться на инструкцию о том, как доливать воду в аккумулятор. Это поможет сделать все максимально аккуратно и правильно. Также стоит непременно зарядить аккумулятор после доливки. Это позволит оценить, как хорошо АКБ держит заряд.
Доливка дистиллированной воды для выравнивания плотность электролита в автомобильном аккумуляторе достаточно простая процедура. Но все равно не стоит пренебрегать простыми методами безопасности, как защитные очки и перчатки.
