Позиция шагового двигателя приора

Положения коленчатого вала

Датчик коленвала ВАЗ являет собой элемент, позволяющий передавать сигналы бортовому компьютеру о положении коленвала. От того, как работает этот элемент, зависит работоспособность систем подачи горючей смеси, а также системы зажигания. А если речь идет об инжекторе, то ДПКВ определяет функциональность форсунок.

Часто этот элемент зовется регулятором синхронизации, поскольку блок управления, получив данные от него, выявляет необходимый момент впрыска бензина в цилиндры мотора. В том случае, если устройство ломается, бортовой компьютер начнет передавать некорректные данные, что впоследствии приведет к сбоям в работе системы подачи бензина. Соответственно, нормальная работа форсунок будет невозможной. Сам регулятор находится рядом с распределительным валом и ремешком генераторного механизма.

Регулировка холостого хода на инжекторном автомобиле

В случае, когда речь идёт о плавающих оборотах мотора, прекращении работы двигателя при постановке автомобиля на нейтральную передачу или же о повышении оборотов в случае работы полностью прогретого мотора, то это может говорить о неисправностях регулятора холостого хода или о бедной смеси. Аналогичный вывод можно сделать и в том случае, когда на холодном двигателе обороты оказываются слишком низкими.

Регулятор холостого хода автомобиля Лифан Солано

Читать еще: Как проверить угол опережения зажигания

В любом случае, это всё может происходить по причине чрезмерной подачи воздуха.

Проводить регулировку смеси должен компьютер, который собирает данные из целого ряда датчиков (про датчики инжектора мы уже писали выше). Он, на некоторые время, может открывать или же закрывать клапана инжекторов с той величиной, которая нужна для мотора в данный момент.

Порядок действий

Регулятор холостого хода — это исполняющий орган функционирования мотора (механический датчик), то при его некорректной работе лампочка, указывающая на неисправность, гореть не будет. Регулятор является шаговым электрическим двигателем, включающим в себя конусную иглу. Регулятор может быть расположен на корпусе дроссельной заслонки, что позволяет гарантировать конкретный уровень воздушного потока, обходящего закрытую дроссельную заслонку. А его, в свою очередь, задаёт электронная система автомобиля, дабы двигатель работал устойчиво и равномерно, независимо от внешних факторов.

Для начала необходимо отключить аккумулятор. Недостаточно будет просто выключить зажигание. Вам необходимо выключить «массу»
Проводим демонтаж регулятора холостого хода

Вторым пунктом, на который вы должны обратить внимание, является отвинчивание креплений, которые удерживают регулятор. Это позволит вам полностью его снять
Как мы уже сказали, регулятор можно найти на корпусе дроссельной заслонки, к которой он привинчен парой винтов. В части моделей машин винты могут быть залиты специальной краской или, что ещё хуже, рассверлены. В такой ситуации может понадобиться выполнить полный демонтаж корпуса дроссельной заслонки, после чего и будет проводиться разборка и снятие регулятора.

Пункт номер три предполагает чистку посадочного канала. Достаточно будет промыть его, после чего обработать сильным потоком воздуха. Делается это посредством баллончика со сжатым газом или же обычным компрессором

Регулятор нужно разбирать с большой осторожностью, дабы не была повреждена его обмотка. Теперь наступает время провести проверку направляющей втулки, тем более, если конусная игла может свободно двигаться вокруг своей оси с зазором

Если это так, то втулка должна быть заменена новой. В ситуации, когда конусная игла не содержит на своей поверхности существенных повреждений или же потёртостей, то её можно оставить. Но, когда у вас возникают даже малейшие сомнения в её исправности, то её необходимо полностью заменить аналогичной моделью.

Четвёртый пункт инструкции говорит о процессе определения целостности, характерной для прижимной пружины. Также, задействовав специальный измерительный прибор, можно провести проверку целостности обмотки регулятора. Кроме того, не лишним будет очистить контакты этой самой обмотки. И лишь после этого можно снова собирать регулятор холостого хода. Но, прежде чем устанавливать регулятор на автомобиль, необходимо замерить расстояние от фланца его корпуса до кончика конусной иглы. Этот показатель должен быть равен двадцати трём миллиметрам. Если же расстояние отличается от указанного в любую сторону, то игла должна быть заменена новой. Касается это и ситуации, когда никаких видимых повреждений на игле нет.

Пятым, завершающим, пунктом будет то, что вам нужно будет провести установку регулятора холостого хода на своё место. Для него, как вы уже могли видеть в процессе его демонтажа, предусмотрено своё посадочное место. Находится оно в корпусе дроссельной заслонки. После этого можно подключить штекер управления к этому самому регулятору. Далее снова включаем электрическое питание автомобиля. И вот тут начинается самое «интересное». Вам нужно завести мотор и испробовать его в различных условиях работы. Если проблемы сохранились или же не исчезли полностью, то может понадобиться повторный разбор регулятора холостого хода. Но, если и вторая попытка не увенчалась успехом, то поломку стоит искать в других местах. В частности, причиной может быть прошивка бортового компьютера, тем более, если вы покупали автомобиль «с рук».

Читать еще: Когда менять зимнюю резину на машине

Дополнительным советом станет то, что проводить регулировку оборотов мотора можно только на двигателе, который был предварительно хорошо прогрет.

Замена подушек двигателя на ВАЗ 2110 и 2112. Стоит попробовать

Набор ключей. Не только обычных, но и головок;
Домкрат.

ключом ”17” откручивается болт, крепящий штангу опоры к кузову вашего автомобиля. При этом, гайка может выпасть из короба. Придерживайте ее;
Извлекаем гайку и болт;
Далее откручивается болт крепления штанги к двигателю. Для этого вам потребуется 2 ключа ”15”;
Болт также извлекается;
Остается только снять штангу.

Для начала снимается брызговик двигателя;
Используя ключ ”15”, откручиваем винт, который крепит штангу (передняя поперечина подвески);
Для снятия штанги с крепления передней опоры вам потребуется 2 рожковых ключа ”15”. Открутив гайку, винт извлекают;
Демонтируем опору от двигателя.

Производится работа следующим образом:

Под коробку передач устанавливаем домкрат;
Головкой ”17” откручивают пару гаек, крепящих гнездо от опоры к кузову;
Используя ключи ”19”, нужно открутить винты, крепящие заднюю опору к КПП. Их всего 2;
Извлекаем опору вместе с гнездом. Зажимаем гнездо тисками, и откручиваем винт ключом ”19”.

ДТОЖ

Регулятор температуры хладагента или ДТОЖ расположен на термостате, его функция заключается в контроле уровня температуры силового агрегата. Как показывает практика, обычно такие контроллеры характеризуются надежностью и высоким ресурсом эксплуатации, поскольку по сути, он выполняет только одну функцию. Бортовой компьютер, получив сигнал от ДТОЖ, осуществляет корректировку частоты оборотов мотора, а также соотношения топлива и воздуха для образования горючей смеси.

Основные симптомы поломки регулятора — на приборной панели показываются неверные данные о нагреве ДВС или силовой агрегат начинает перегреваться из-за того, что неработоспособный датчик не включает вентилятор охлаждения. Если в системе имеются признаки неисправности, деталь нужно как можно быстрее заменить.

ДТОЖ для автомобилей ВАЗ

Электронный блок управления двигателем (ЭБУ)

Электронный блок управления двигателем является мозговым центром всего автомобиля. Все датчики установленные в автомобиле связанны именно с данным блоком. Все необходимые расчеты и последствия рассчитываются в ЭБУ. Блок управления двигателем корректирует всю его работу. Расположен в нижней части торпеды ВАЗ 2114 в ногах у переднего пассажира.

Признаки неисправности ЭБУ:

К признакам неисправности ЭБУ можно отнести все ниже приведенные признаки неисправностей датчиков. Ведь каждый датчик передает показания на ЭБУ, а он в свою очередь должен их обработать, но случается, что по каким-то причинам эти процессы в ЭБУ могут не обрабатываться. При таких проблемах ЭБУ необходимо ремонтировать, пропаивать дорожки или менять вышедшие из строя радиодетали.

Датчик детонации, ДТОЖ, скорости и другие

Кроме вышеперечисленных механизмов в различных уголках подкапотного пространства можно найти и другие весьма важные устройства. Расположение датчиков ВАЗ-2114 инжектор достаточно хаотичное, одни находятся непосредственно на силовом агрегате, вторые в других места – коробке передач, на электросхемах.

К числу не менее важных механизмов стоит отнести:

Датчик детонации – чувствителен к различным вибрациям мотора. На основании принятых импульсов ЭБУ определяет качественный состав смеси. Располагается на блоке цилиндров.

Датчик температуры двигателя – единственная и простая, но чрезвычайно важная задача возложена на это устройство – контролировать температуру ОЖ.

Датчик скорости – из самого названия понятно, что этот контролер необходим для измерения скорости передвижения авто. ДС передает импульсы ЭБУ, который обрабатывает их и определяет скорость автомобиля, полученный результат на панели приборов отображает спидометр.

Холостого хода – не только считывает информацию, но и корректирует работу мотора. ДХХ с помощью специальной иглы управляет патрубком – закрывает и открывает. За счет этого изменяется количество подаваемого кислорода в дроссельный узел.

ДМРВ – считывает данные и передает их блоку управления, который на основании полученной информации определяет оптимальное соотношение различных компонентов топливно-воздушной смеси. Поломка ДМРВ приводит к тому, что авто значительно теряет показатель мощности, а водитель начинает ощущать значительное повышение количества потребляемого автомобилем бензина.

ДК – датчик кислорода, лямбда-зонд. Этот контролер называют в среде автолюбителей по-разному, но принцип его работы от этого не меняется. ДК сообщает блоку управления о количестве кислорода в выхлопных газах. Обнаружить механизм можно в приемном коллекторе.

Датчик температуры охлаждающей жидкости (ДТОЖ)

Датчик температуры охлаждающей жидкости установлен в корпусе термостата и служит для включения и отключения вентилятора охлаждения двигателя. Следует отметить, что включение вентилятора является не единственной задачей данного датчика. ДТОЖ осуществляет корректировку топливной смеси для поддержания более высоких оборотов двигателя при прогреве, то есть если ОЖ в автомобиле будет иметь температуру ниже рабочей, датчик будет подавать показания об обогащении топливной смеси для более быстрого прогрева двигателя.

Признаки неисправности ДТОЖ:

Не работает вентилятор охлаждения;
Нет прогревочных оборотов;
Авто плохо запускается;
Увеличенный расход топлива;

Управление шаговым двигателем

Независимо от того, какой драйвер или двигатель использован, управление шаговым двигателем может осуществляться в одном из трёх режимов:

полношаговое
полушаговое
микрошаговое

Полношаговый режим управления ШД подразумевает попеременную коммутацию фаз без перекрытия, при этом единовременно к источнику напряжения подключена только одна из фаз. При таком способе управления на каждый полный шаг электродвигателя приходится одна фаза и точки равновесия ротора идентичны полюсам статора. Данный режим имеет и недостаток: в случае с биполярным двигателем в полношаговом режиме в один и тот же момент задействуется только половина обмоток, с униполярным – четверть. Существует и другой вариант полношагового управления, подразумевающий единовременное включение двух фаз. Такой способ управления ШД основан на фиксации ротора между полюсами статора благодаря подаче питания на обмотки, при этом на полный шаг приходится две фазы. При этом способе управления точка равновесия ротора смещается на половину шага относительно способа с одной фазой, а момент возрастает примерно на 40 процентов.

Применение полушагового режима управления шаговым двигателем позволяет увеличить количество шагов, приходящихся на один оборот ротора, в два раза. При работе ШД в таком режиме на каждый второй шаг приходится включение одной из фаз, а между шагами включаются сразу обе. Фактически это комбинация переменного включения однофазного и двухфазного полношаговых режимов.

Микрошаговый режим управления ШД применяется тогда, когда необходимо получение максимально большого количества шагов, приходящихся на оборот ротора. При работе в таком режиме так же работают две фазы, однако токи обмоток в данном случае распределяются неравномерно, а не 50/50, как в полушаговом. Величина микрошага зависит от конкретного устройства и настроек драйвера. При работе в микрошаговом режиме точность позиционирования ШД значительно повышается, однако требуется более сложный драйвер двигателя.

Замена

Мы уже отмечали, что опор на ВАЗ 2114 в общей сложности три. Но не редко автовладельцы решают установить четвертую — дополнительную подушку. Она служит для соединения картера и поперечены передней подвески. За счет этого снижается износ и вибрации, повышается уровень комфорта. Но учтите, при такой доработке придется искать новое место для модуля зажигания.

Теперь поговорим более детально про три штатные подушки. Замена каждой из них выполняется в определенной последовательности и по соответствующему алгоритму.

Передняя

Чтобы поменять переднюю подушку движка, следуйте инструкции.

Загоните автомобиль на яму с ровной площадкой. Застопорите колеса, включите ручник, поставьте коробку в режим первой передачи. Это гарантия того, что машина не скатится неожиданно для вас.
Демонтируйте защиту картера и освободите себе доступ к передней подушке.
Если машина служит далеко не первый год, а к опорам вы не подбирались давно, тогда обязательно обработайте все крепежные элементы с помощью WD40 или другого эффективного «борца» против ржавчины.
С помощью домкрата необходимо немного приподнять силовой агрегат. При этом обязательно используйте брус из дерева в качестве прокладки, чтобы не повредить мотор. Следите за радиатором и вентилятором, поднимая движок. Они не должны сломаться, иначе серьезных расходов вам не избежать.
На поперечине кузова располагается довольно длинный болт. Он крепит опору и кронштейн. Его нужно открутить.
Теперь откручиваются болты, которые соединяют блок мотора и подушку.
Остается извлечь поврежденный элемент и заменить его на новый.
Сборка выполняется строго в обратной последовательности.

Подушечка двигателя

Левая

Здесь вам помимо стандартного набора инструментов потребуется еще трос.

С помощью троса подцепите КПП и поставьте под нее домкрат.
При наличии на вашем авто большого статора (устройство старого образца), без его демонтажа не обойтись.
Теперь демонтируем болт, который соединяет кронштейн и опору.
Извлеките изношенную подушку.
Поставьте новый элемент на место, выполните обратную сборку.
Перед тем как прочно закручивать все крепежи, убедитесь, что все оказалось ровно на своих местах.

Путь к левой подушке

Задняя

Здесь также пригодится трос. Как именно выполнить замену? Достаточно просто.

По аналогии с левой опорой, подцепите КПП и подставьте под нее ваш домкрат.
Ослабьте немного крепежи, которые фиксируют коробку передач и заднюю опору.
Ослабьте хват двух гаек на кузове, которые удерживают резиновую опору.
Немного поднимите домкратом КПП и открутите обе гайки.
От самой коробки откручиваются болты, которые удерживают подушку.
Демонтируйте поврежденный элемент, установите новую опору и выполните сборку в обратной последовательности.
Если на крепежах имеется ржавчина, рекомендуем очистить ее или заменить болты на аналогичные новые.

Поменять данные элементы не сложно, но все же советуем предварительно проконсультироваться со специалистами, посмотреть обучающие видео инструкции. Это позволит увереннее взяться за работу своими руками и сэкономить внушительную сумму денег на услугах автосервиса.

Чтобы новые элементы двигателя и КПП служили долго и надежно, рекомендуем не экономить на их приобретении. Купите сразу качественные изделия, которые прослужат вам далеко не один год.

Передний рычаг

Выполнить замену сайлентблоков на переднем рычаге подвески автомобиля ВАЗ 2114 по силам и собственными руками. Для этого старайтесь строго придерживаться предложенной нами инструкции.

Разместите автомобиль на смотровой яме.
Снимите защиту двигателя, если таковая имеется.
Открутите гайки болтов с передних рычагов.
Ключом на 17 следует демонтировать крепеж стойки переднего стабилизатора, который фиксирует его с рычагом.
Выбейте болт.
Ослабьте болты крепления колес, поднимите автомобиль с помощью домкрата и снимите колеса.
Ключом на 24 демонтируется гайка растяжек. Чтобы не пришлось прикладывать огромное усилие, предварительно очистите крепежный элемент с помощью металлической щетки и обработайте составом WD40. Это должно помощью открутить полностью эту гайку.
Затем открутите два болта шаровой опоры от поворотного кулака, чтобы снять рычаг.
С указанной гайкой часто возникают проблемы. Редко удается ее с легкостью снять. Хороший выход из ситуации — снятие рычага с крабом и растяжкой. Для этого немного ослабьте гайку растяжки возле краба, демонтируйте три болта крепления краба и кузова. Теперь снимайте весь узел и в более удобном положении приступайте к откручиванию проблемной гайки. Самый крайний метод — нагрев или применение зубила.
Вам удалось снять рычаг. Первым делом замените сайлентблок растяжки. Демонтаж старого элемента выполняется с помощью самого обычного зубила. Проушины обязательно зачистите, возьмите новый подходящий сайлентблок.
Дело за тисками. Сайлентблоки запрессовываются поочередно в ваш рычаг. Усадить элемент полностью обычно не получается, потому рычаг следует поместить на ровный пол или прочный стол. Насаживать сайлентблок предстоит при помощи молотка. Нескольких точных и достаточно сильных ударов должно хватить.
Использовать метод без применения тисков очень рискованно. К таким мерам прибегают или уверенные в себе специалисты, или те, кто не против поэкспериментировать со своим автомобилем.
Теперь меняем на переднем рычаге. Первоочередная задача — избавиться от старого сайлентблока. Если он был полностью разбит, вам достаточно будет просто извлечь втулку и достать оставшиеся резиновые элементы сайлентблока из проушин.
Если этот метод не актуален, сайлент придется выпрессовать. Съемник у вас уже есть.
Новый элемент предварительно обрабатывается водой, разбавленной с любым мыльным средством, гелем для посуды или простым жидким мылом.
Используйте инструмент для запрессовки, чтобы поставить новую деталь на свое законное место.
Стяжку болтов крепления следует выполнять постепенно. Сайлентблок может подкручиваться при этом, потому старайтесь придерживать его отверткой.
Увы, процесс замены сайлентблоков на переднем рычаге заметно сложнее, нежели в случае с растяжкой.

Признаки неисправности датчика детонации ВАЗ 2114. Список и комментарии от СТО

Двигатель начинает подтраивать. Это говорить что ДД не подает сигналы в систему управления, и она не подстраивает опережение зажигания;
Динамика заметно ухудшается, машина начинает тупить при разгоне;
Разгон становится замедленным, движок ревет, а авто набирает скорость медленно;
«Check Engine» загорается, когда трогаешься, когда катишься под горку и когда разгоняешься. Причем если «Чек» горит только при включении зажигания, и секунд через 6 гаснет – это нормально: «мозги» тестируют все узлы машины.

Код 0325 показывает, что в наличии обрыв провода питания. Наиболее распространенная версия произошедшего – окисление контактов, сама проводка рвется крайне редко. Зачистка клемм в большинстве случаев устраняет неприятности. Однако если после обработки ошибка не исчезла, нужно проверять ремень ГРМ: значит, перескочил на несколько зубьев. После выставления его по меткам проблема исчезает;
0328 в большинстве случаев сигнализирует о неисправностях высоковольтных проводов, однако в ряде случаев может опять же сообщать о перескоке ремня;
0326 и 0327 говорят о низком сигнале, поступающем с датчика детонации. Здесь возможны 2 варианта: либо разболталась затяжка ДД, либо опять-таки окислились контакты.

Отключаем зажигание и лезем под капот;
Если стоит 2-хконтактный датчик детонации, гайка скручивается ключом на 13, если 1-контактный, берется инструмент на 22;
Мультиметр (или вольтметр) настраивается на режим работы с максимумом в 200 Мв;
Электроды аппарата подсоединяются к клеммам ДД. Официально считается, что показателя вольтметра (дескать, напряжение есть) достаточно. Однако опытные водители так не считают: датчик должен реагировать на удары, вызванные детонацией. Поэтому проводятся дополнительные исследования: ручкой отвертки легонько обстукивается датчик; во время ударов показатели измерителя должны меняться. Если они остаются постоянными – ДД требует замены.

AutoFlit.ru

Как поменять своими руками?

Для этого вам понадобится набор инструментов (головки и рожковые ключи), домкрат и ремонтные подставки (поскольку двигатель будет находится «на весу»). Итак, поддомкрачиваем автомобиль с правой стороны. Подвешиваем мотор на цепи. Откручиваем болты (всего их 3), что крепят опору к двигателю и кузову. Далее снимаем кронштейны и вынимаем элемент наружу. Устанавливаем новую деталь на место .

Для замены задней опоры поддомкрачиваем кузов с левой стороны. Однако, в отличие от предыдущего случая, нам придется подвесить и коробку передач. Используем деревянную подложку, дабы не повредить поддон. Откручиваем болты крепления подушки и достаем ее наружу. На место старой устанавливаем новую и производим сборку в обратной последовательности.

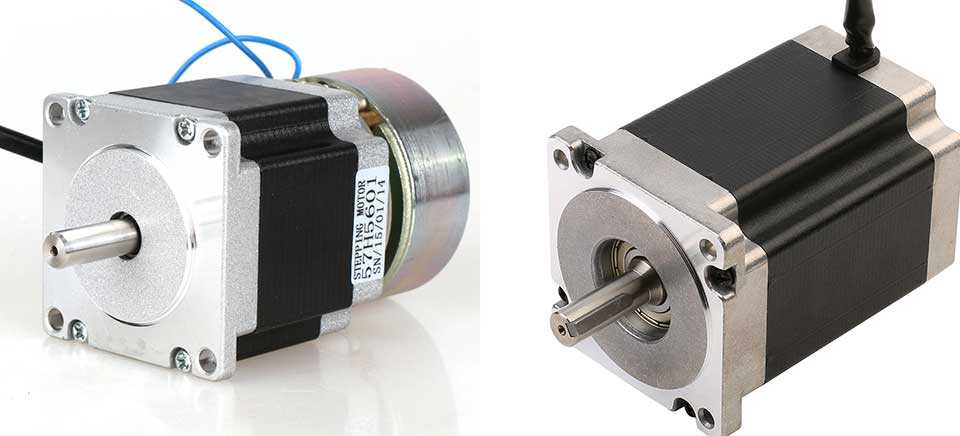

Что такое шаговый двигатель

Шаговый двигатель — электромотор, где импульсное питание током приводит к перемещению роторной части на заданный угол. Относится к классу бесколлеркторных электромоторов постоянного тока.

После его запуска создается наибольший момент при минимальной скорости, а сам двигатель показывает отличные характеристики даже в состоянии покоя.

Управление осуществляется посредством дискретных импульсов, формируемых на драйвере мотора.

Первые шаговые двигатели имели вид электромагнита, вращающего в момент включения храповое колесо. Каждое включение приводило к перемещению на одну позицию.

За время эксплуатации моторы были существенно оптимизированы с позиции конструктивных и функциональных параметров.

Характеристика

Что собой являет данная деталь? Подушка двигателя – это прокладка между элементами кузова и силовым агрегатом. Такая устанавливается на все без исключения автомобили. На советских «Жигулях» подушка представляла собой прочный кусок резины с крепежными элементами по двум сторонам. На более современных «девятках» и «восьмерках» (а впоследствии и всех ВАЗах с переднеприводной компоновкой) устанавливались уже полноценные резинометаллические опоры.

Так, силовой агрегат крепился на четырех подушках. Две из них находятся на коробке передач, а остальные – на двигателе. Во избежание излишних нагрузок коробка с мотором жестко закреплены. Любой перекос ведет за собой изменение геометрии первичного вала. В итоге вся вибрация сильно передается на рычаг коробки и саму трансмиссию.

Где находятся подушки? На двигателе данный элемент устанавливается с нескольких сторон:

Передняя подушка. Крепится к передней балке силового агрегата.
Задняя подушка. Устанавливается к переднему подрамнику. Располагается в районе днища.
Правая опора. Находится сверху, у переднего лонжерона кузова.

Также отметим, что задняя опора есть не на всех автомобилях. Эту функцию выполняет сама коробка передач.

В таком случае она близко крепится к мотору. Сами подушки выполнены в разной форме. Зачастую являют собой алюминиевый или стальной цилиндр с сайлентблоком внутри. Для закрепления на кузове используется так называемая «лапа». Она тоже имеет резиновую проставку. Именно так устроены современные подушки двигателя. Симптомы, как диагностировать деталь, что влияет на износ — рассмотрим в ходе данной статьи.
