Датчик коленвала ваз 2112

Содержание

• 1 Распространенные признаки неисправности датчика положения коленвала ваз 2110.
• 2 Проверяем датчик коленвала на ваз 2110 своими руками. 2.1 Рассмотрим несколько наиболее популярных способов проверки ДПКВ.

3 Меняем датчик коленвала на ваз 2110 своими руками.

• 3.1 Этапы проведения работ.

Датчик положения коленчатого вала отвечает за синхронизацию подачи топливной смеси и поджигает состав в камере. Благодаря анализатору коленвала, контроллер движка определяет в какой момент необходимо отправить бензин в определённый цилиндр. Большинство современных автомобилей оснащаются датчиками индуктивного типа. Анализатор реагирует на движение привода генератора. Для этого, колесо генератора имеет определённые зубья и контрольный промежуток. В момент прохождения контрольной впадины мимо датчика, анализатор генерирует определённый сигнал, который в дальнейшем передается контроллеру.

Настройка работы двигательной системы на современном транспортном средстве во многом зависит от правильности работы различных анализаторов. Сегодня, транспортное средство оснащается большим количеством датчиков. При поломке одного из них, двигатель автомобиля начинает работать некорректно. Датчик положения коленвала является одним из важнейших анализаторов двигательной системы. При неисправности анализатора двигатель автомобиля утрачивает первозданную производительность. Поэтому при возникновении неисправностей датчика требуется своевременная диагностика.

• Затрудненный запуск двигательной системы.
• Некорректная работа двигателя на холостом ходу.
• Снижение производительности мотора.
• Увеличение нагрузки на двигательную систему.

Датчик положения коленчатого вала выполняет важную функцию для взаимодействия топливной совокупности и системы запуска авто. Нарушение функции датчика, приводит к снижению производительности важнейших систем транспортного средства. В итоге может в значительной мере нарушится правильность поступления бензина, и прекратится подача искры на элементы системы зажигания.

Современные двигатели ваз 2110, оснащают различными видами датчиков ПКВ. Поэтому в случае необходимости замены датчика, нужно использовать устройство аналогичное штатному. Для выявления модели устройства установленного на вашем автомобиле, следует обратиться к комплектующей инструкции производителя.

Проверка датчика коленчатого вала, процедура которую может осуществить каждый автолюбитель при наличие соответствующего инструмента: мультиметр и отвертка. Несмотря на простоту диагностики ДПКВ данная процедура в условиях автомобильной мастерской будет стоить немало. Поэтому большую часть автолюбителей интересует вопрос – как проверить анализатор положения коленвала на автомобиле ваз 2110 своими руками?

В случае возникновения указанных неисправностей, которые свидетельствуют о нарушении функции датчика необходимо своевременно приступить к диагностике. Одной из наиболее распространённых причин диагностики датчика, является снижение мощности двигателя. Также необходимо приступить к проверке ДПКВ ВАЗ 2110 при активности индикатора, указывающего на необходимость проверки двигательной системы.

Для того чтобы выполнить диагностику анализатора, необходимо выяснить его расположение. В этом нам также поможет комплектующая инструкция производителя ВАЗ. На 2110, анализатор располагается над клапаном масляного компрессора недалеко от генератора.

Для того чтобы убедиться в том, что причиной неисправности двигательной системы стала поломка датчика необходимо проверить его работоспособность. Для того чтобы демонтировать анализатор нам понадобится ключ на 10.Перед тем, как приступить к съёму анализатора, необходимо нанести специальные метки на датчик и картер, чтобы запомнить первоначальное положение устройства.

Первым этапом проверки является визуальная диагностика элемента на предмет механических повреждений ДПКВ. В случае если визуальная диагностика не дала ответа на возникший вопрос необходимо продолжить проверку используя специальные приборы.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Каким бы автомобилем вы не обладали, но, если на нем установлен инжекторный двигатель – значит возникновение проблем в работе мотора из-за ДПКВ вполне возможно.

Замена датчика положения коленвала своими руками

Практически во всех современных источниках технической информации выход из строя датчика положения коленчатого вала (далее по тексту ДПКВ), или датчика синхронизации, причинно связывается с остановкой силового агрегата транспортного средства. Какова же причина столь серьезных последствий? Она кроется в главной функции этого устройства – синхронизации работы форсунок и системы зажигания, а нарушение работоспособности данного элемента приводит к сбоям в системе подачи топлива. И единственным решением проблемы является замена датчика положения коленвала.

Несмотря на то, что поломка датчика синхронизации не относится к  часто встречающимся неисправностям, знание причин, приводящих к столь печальному итогу, принесет каждому  автолюбителю несомненную практическую пользу.

Причины выхода из строя ДПКВ:

• Механические повреждения и деформации корпуса датчика.

• Короткое замыкание витков обмотки и, как следствие, сбой импульсной генерации сигнала, посылаемого в ЭБУ (характерно для датчиков синхронизации импульсного типа).

• Деформация или обламывание зубьев шкива привода генератора.

Главным симптомом некорректной работы датчика коленвала являются самопроизвольное падение мощности силового агрегата, нарушение стабильности его работы и увеличение расхода автомобильного топлива.

Итак, неисправность определена и ее необходимо устранить.  Рассмотрим процедуру замены датчика синхронизации на примере наиболее популярных среди отечественных автолюбителей автомобилей «ВАЗ 2110» и «ВАЗ 2114».

Замена датчика коленвала «ВАЗ 2110»

Для самостоятельного выполнения замены ДПКВ вам потребуются:

• Торцевой гаечный ключ на «10».

• Комплект щупов.

• Новый датчик синхронизации.

Процесс замены датчика включает выполнение следующих мероприятий

a)    Обесточиваем датчик, для чего отсоединяем клемную колодку от датчика. b)    Посредством торцевого гаечного ключа на «10» откручиваем болт крепления датчика и снимаем его (датчик).c)    Устанавливаем исправный датчик синхронизации на штатное место, закручиваем болт крепления и подсоединяем клемную колодку. d)    Итоговым мероприятием процесса замены будет проведение контрольных замеров зазора между зубьями шкива привода генератора и сердечником датчика при помощи комплекта щупов. Величина зазора должна соответствовать следующим значениям: 1,0 + 0,41 миллиметра. Если при контрольном замере величина зазора меньше (больше) указанного значения, необходимо провести корректировку положения датчика или удалить имеющиеся загрязнения. Окончательное испытание работоспособности ДПКВ производим путем запуска силового агрегата и проверяем стабильность его работы.

Как поменять датчик коленвала на «ВАЗ 2114»

Датчик положения коленчатого вала «ВАЗ 2114» подлежит замене тогда, когда наблюдается один из следующих признаков:

• Нестабильное функционирование силовой установке в режиме «холостого хода».

• Потеря мощности, «провалы» в работе двигателя при разгоне.

• «Плавающие», то есть самопроизвольно падающие и растущие обороты коленвала.

• Возникновение детонации при разгоне или в режиме повышенной нагрузки.

• Затрудненный пуск силового агрегата.

Крепление датчика положения коленчатого вала (поз.2) осуществляется посредством одного болта (поз. 1), что характерно практически для всех моделей автомобилей, произведенных на Волжском автозаводе. Следовательно, и алгоритм замены ДПКВ на «ВАЗ 2114» аналогичен алгоритму замены на «ВАЗ 2110», приведенному выше.

Тем не менее, процедура замены датчика 14-й модели имеет некоторые особенности, способные повлиять на качество конечного результата:

• Перед выполнением демонтажных работ необходимо нанести метки, указывающие положение болта по отношению к датчику, самого датчика, а также маркировку электрических кабелей и контактов.

• В обязательном порядке обесточьте автомобиль до начала производства демонтажно-монтажных работ.

• Очистите посадочное место датчика синхронизации от загрязнений.

• Крепление нового ДПКВ производите старыми болтами.

• Регулировку глубины установки датчика синхронизации осуществляйте при помощи специальных шайб, входящих в комплект нового датчика.

Способы проверки

Перед тем как идти в автомагазин за новым датчиком, все же рекомендуется вначале проверить тот, что установлен на авто.

Так будет значительно быстрее определить, почему авто плохо работает ведь возможно, что виноват во всем совсем не датчик, тем более что некоторые способы проверки не такие уж и сложные.

Самыми распространенными являются:

• проверка на сопротивление катушки датчика;
• комплексная проверка (сопротивления катушки и изоляции, индуктивности обмотки);
• проверка осциллографом.

Первые две проверки – достаточно простые, выполнить их можно вполне самому, имея необходимые приборы.

Третий способ – самый точный, но провести проверку его возможно только на специализированных станциях.

Диагностика

Процедура диагностики устройства заключается в проверке параметра сопротивления его обмоток, для этого используется омметр. Если в результате диагностики тестер показал значения, отличные от 550-570 Ом, это свидетельствует о выходе из строя контроллера. Чтобы не допустить поломки датчика, место его монтажа всегда должно содержаться в чистоте. Кроме того, не лишним будет проверить и целостность проводки, очень часто качество соединений играет важную роль. Что касается ремонта, то ДПКВ отремонтировать нельзя, регулятор можно только поменять на работоспособный.

Извините, в настоящее время нет доступных опросов.

Комплексная проверка на Opel Vectra B

Теперь возьмем другой автомобиль и на нем рассмотрим последний из способов проверки – комплексной.

Такая проверка значительно лучше, чем обычным мультиметром, но по точности недотягивает до осциллографа.

В качестве проблемного авто теперь выступит Opel Vectra B. Симптомы оставляем те же.

Начальные работы тоже не отличаются от ВАЗ-2110: датчик снимается, осматривается, тщательно отмывается и только после этого можно приступать к проверке состояния.

Но для комплексной проверки понадобится больше оснащения:

• Мультиметр;
• Мегаомметр;
• Прибор для измерения индуктивности.

Все измерения лучше производить в отапливаемом помещении, чтобы показания были корректными.

Вначале измеряется сопротивление катушки, как это расписано выше. Показания по сопротивлению должны быть в указанном в техдокументации диапазоне.

Следующая проверка – измерение индуктивности обмотки, для чего используется прибор для ее измерения. У рабочего ДПКВ индуктивность должна быть в диапазоне 200-400 мГн.

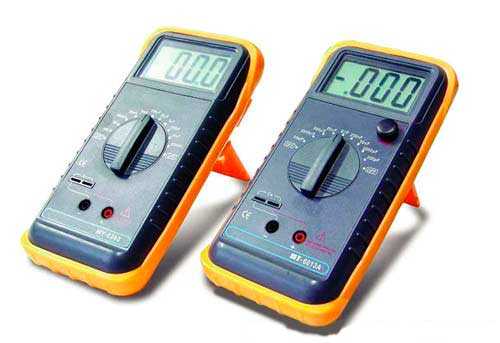

Приборы на фото ниже.

Также проверяется сопротивление изоляции мегаомметром. При подаче напряжения в 500 В, показатель сопротивления у датчика должно быть не более 20 Мом.

На основе этих замеров и устанавливается, является ли ДПКВ рабочим, или же требует замены.

Фото приборов ниже.

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Как проверить датчик коленвала ВАЗ

Вазовский датчик коленвала индуктивного типа проверяется мультиметром на предмет обрывов внутри катушки и заданного сопротивления, величина которого находится в диапазоне 600-900 Ом. Обязательной так же является проверка проводки ДПКВ.

Проверка может быть осуществлена измерением индуктивности, для этого необходимо иметь три прибора: вольтметр, трансформатор и измеритель индуктивности. Метод не сложный, но громоздкий и эффективнее купить новый датчик с целью проверки работоспособности двигателя.

Проверку ДПКВ также осуществить стартерной прокруткой, наблюдая за показаниями тахометра. Диодной контролькой можно проверить наличие импульсов на разъеме форсунок.

Признаки поломки

Любые неисправности датчика коленвала ВАЗ 2110 станут причиной того, что мотор после длительной стоянки не возможно будет завести. Если контролер начал сбоить во время эксплуатации автомобиля, в 90 % случаев двигатель заглохнет, поскольку ЭБУ не сформирует сигнал на систему зажигания, сработает функция безопасности ДВС. Признаки неисправности датчика, когда узел начинает ломаться:

• на приборной доске активируется Check Engine;
• обороты мотора становятся нестабильны, на 50 % снижается тяга;
• датчик коленвала ВАЗ 2110 необходимо срочно менять, если появляется следующий признак неисправности: при увеличении скорости чувствуется гул в районе двигателя и стуки;
• для инжекторного мотора характерно появление хлопков в районе выпускного тракта.

Когда дпкв ВАЗ 2110 полностью не исправен, мотор глохнет, поскольку ЭБУ не подает сигналы на формирование искры.

Не всегда данные симптомы говорят о том, что необходима полноценная замена датчика коленвала ВАЗ 2110, поскольку все неисправности элемента условно делятся на четыре группы:

• засорение поверхности;
• повреждение обмотки прибора и нарушение его целостности;
• заводской брак;
• обрыв или короткое замыкание в цепи.

Проверка датчика начинается с очистки детали. Проверяется чистота контактов, их защищенность, чистота разъема, устраняются масляные потеки. Конструкция датчика достаточно простая, но 20 процентов поломок прибора это заводской брак. Обрыв проводки устраняется после прозвона цепи. Датчик коленвала ВАЗ 2110 не ремонтируют, поскольку стоимость расходника не превышает 100 руб., узел меняют на аналогичный после небольшой диагностики.

Как проверить датчик коленвала

Для проверки состояния датчика используют:

• тестовые приборы (измерители сопротивления или диагностические сканеры);
• лабораторное оборудование, позволяющее определить индуктивность изделия;
• подручные инструменты (например, гаечный ключ или отвертку).

С помощью омметра

Базовый способ основан на проверке целостности катушки тестовым прибором, переключенным в режим замера сопротивления. Необходимо разъединить штекер, подключить щупы к контактам и прозвонить цепь.

Проверить датчик коленвала можно с помощью омметра.

Перед началом работы рекомендуется выяснить рабочие параметры датчика, при тестировании большинства моделей исправных сенсоров омметр покажет от 550 до 750 Ом. Если значение выше или ниже поля допуска, то датчик неисправен. Замер изоляции проводов должен отобразить значение около 0,5 МОм, что указывает на отсутствие пробоя.

Диагностическим сканером

Перед тем как проверить датчик коленвала диагностическим оборудованием, необходимо найти разъем OBD-II. Штекер находится под кожухом панели приборов, в перчаточном ящике или под крышкой на центральной консоли.

Параметры индуктивности

В условиях лаборатории и на крупных станциях технического обслуживания датчики проверяют при помощи измерителя индуктивности. Изделие снимают с машины и устанавливают на стенд, имитирующий работу двигателя. Сенсор считается исправным при индуктивности в пределах от 200 до 400 мГн. Одновременно проводят замер сопротивления катушки, обрыв обмотки или пробой на корпус не допускаются.

С помощью осциллографа

Для проверки с помощью осциллографа необходимо:

1. Установить прибор в моторном отсеке или на стойке рядом с автомобилем.
2. Подсоединить щупы к разъему датчика, не нарушая целостности изоляции и резинового уплотнителя.
3. Запустить двигатель, на экране осциллографа будет отображаться осциллограмма импульсов тока. Проверить работу сенсора при различных нагрузках и сравнить график с базовой кривой. Если обнаруживаются провалы или отклонения, то датчик считается неисправным и подлежит замене. Процедуру проводят в условиях сервисных центров, имеющих подобное оборудование. В бытовых условиях осциллограф используют редко.

Осциллограф поможет определить работоспособность ДПКВ.

Проверка мультиметром

Для проверки мультиметром необходимо выставить прибор в режим определения сопротивления. Датчик коленвала следует снять с двигателя или отключить кабель от бортовой сети автомобиля.

Если параметр соответствует норме, то обмотка считается исправной. Для дополнительной проверки необходимо провести металлическим предметом около сердечника, имитируя вращение диска. Сопротивление будет изменяться, что является косвенным симптомом корректной работы сенсора положения коленвала.

Дополнительный тест предусматривает замер напряжения между выходами датчика. Тестовый прибор переключают в режим вольтметра и подсоединяют к колодке, а затем покручивают вал двигателя стартером. Исправный датчик покажет напряжение не менее 0,3 В (параметр зависит от производителя). В противном случае требуется проверка соединительной проводки или установка нового ДПКВ.

С помощью мультиметра измеряют сопротивление обмотки датчика коленвала.

Гаечным ключом

Для быстрой проверки можно использовать любой предмет из стали (например, гаечный ключ или отвертку). Следует вынуть датчик из посадочного гнезда, включить систему зажигания и несколько раз поднести инструмент к сердечнику. При каждом контакте будет слышно жужжание электрического топливного насоса, расположенного в баке. Для улучшения слышимости понадобится откинуть задний ряд сидений и слой ковролина, в некоторых случаях понадобится помощь второго человека.

Замена данного датчика на ВАЗ 2110-ВАЗ 2112

1. Датчик – электронный компонент движка, к нему подсоединяются провода, поэтому перед началом работы обесточьте бортовую сеть у автомобиля: скиньте клемму минус с АКБ (процедура описана в статье: «Замена аккумулятора на автомобилях»).

2. Теперь отожмите рукой фиксатор, крепящий проводку на датчике, и отсоедините его (фото 1). Действуйте аккуратно, на практике достаточно случаев поломки фиксатора из-за чрезмерного воздействия. Далее с помощью ключа отверните болт, благодаря которому датчик крепится на кронштейне (фото 2) и снимите датчик. На приборе включите функцию вольтметра с пределом измерения до 200 мВ и подсоедините провода, идущие от него, на выводы датчика (фото 4). Взяв отвёртку с плоским лезвием, очень быстро попытайтесь проносить её над лицевой части датчика. Прибор начнет выдавать показания в районе 0,3 В. Ничего не происходит? – осуществите замену датчика.

Примечание! Правильнее проверять датчик на исправность, когда он установлен на машине К выводам датчика подсоединяется спец. прибор, заводите машину и наблюдайте за скачками на приборе. Учтите, машина не заведётся, аккумулятор сильно не сажайте.

3. Если окажется, что датчик подлежит замене, обязательно берите точно такой же: идентичной формы и длины. После установки, проверьте набором специальных щупов расстояние между лицом датчика и зубьями шкива коленвала, данное расстояние должно быть в пределах 1±0,41 мм.

Дополнительный видеоролик: Ниже представлены видеоматериалы по теме сегодняшней статьи, рекомендуем ознакомиться.

Способы устранения проблем

Владелец автомобиля может исправить поломку путем:

• удаления загрязнений органическим растворителем и мягкой щеткой;
• проверки и восстановления жгута электропроводки и разъема;
• установки нового ДПКВ, соответствующего по характеристикам штатному элементу.

Очистка датчика коленвала

Одной из частых причин выхода из строя является попадание грязи на сердечник и диск. Толстый слой масла и пыли ухудшает условия работы, что приводит к ошибочному определению угла поворота коленвала.

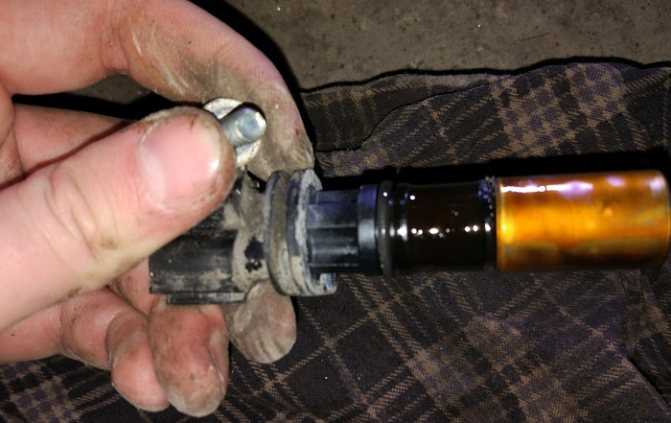

Датчик коленвала следует периодически чистить.

Для промывки используют бензин и мягкую щетку или салфетку, которой аккуратно протирают элементы конструкции. Если процедура не позволила восстановить работоспособность, то датчик неисправен и требует замены.

Одновременно следует осмотреть диск, повреждения или износ зубцов являются причиной некорректной работы датчика.

Обрыв контакта

Из-за вибраций возможно повреждение проводки, на ресурс кабеля оказывает влияние расположение штекера относительно корпуса сенсора. При чрезмерном натяжении тонкие медные жилы рвутся и сигнал от чувствительного элемента не поступает к блоку управления.

Обработка контактов

Причиной неисправности может стать влага или дорожные реагенты, попавшие в разъем. Для восстановления работоспособности следует отключить провод, для упрощения обслуживания можно снять сенсор с двигателя.

Металлические контакты очищают специальным спреем, растворяющим грязь и следы коррозии, а также предотвращающим оседание влаги при дальнейшей эксплуатации. Если порван уплотнитель, который отвечает за герметичность разъема, то понадобится установить новые штекеры или поменять ДПКВ.

Полная замена датчика

Если произошло необратимое повреждение (например, разрушение корпуса или обрыв обмотки), то понадобится замена элемента. Для снятия необходимо отвернуть гайку или болт крепления к картеру или кронштейну, а затем отсоединить штекер электропроводки. Поменять сенсор можно в гаражных условиях за 10-15 минут, специальный инструмент не потребуется. Новый элемент подбирают по каталогам производителей, сборку производят в обратной последовательности. Зазор между наконечником сердечника и диском выставляется автоматически, регулировка не требуется.

Как можно проверить исправность ДПКВ?

Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.

Диагностика датчика положения коленвала омметром

При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.

Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.

Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.

Диагностика датчика положения коленвала омметром

Комплексная диагностика датчика положения коленвала

Второй метод проверки датчика на работоспособность считается более трудоемким и требует для проведения целый комплекс приборов, которые есть только в автосервисах. Для проведения работ вам потребуется:

• Модель мегаомметра;
• Специальный сетевой трансформатор расшифровки данных;
• Стандартный образец измерителя индуктивности;
• Обычный цифровой вольтметр.

С помощью омметра, как и раньше, измеряем сопротивление. С помощью измерителя индуктивности меряем значение индукции на обмотке. В исправном состоянии датчик дает значение в 250-400 мГн. После этого измеряем значение сопротивления изоляции, которое при напряжении в 500 В должно составлять 20 МОм. Сетевой трансформатор в данном методе нужен при возникновении периодического намагничивания датчика. При исправном состоянии датчика все полученные данные должны находиться в установленных рамках.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Данный способ диагностики ДКПВ можно считать самым точным, так как поверяется не только комплектующая коленвал запчасть, но и сама его конструкция во время работы машины. Смысл процедуры заключается в подключении осциллографа к датчику положения коленвала и отслеживанию исходящих от него значений с помощью программы. При данном методе нет необходимости демонтировать прибор с двигателя – все работы проводятся при работающем автомобиле.

Осциллограф

Этапы проверки работоспособности:

• Подключается зажим черного цвета, называемый среди специалистов «крокодилом», к массе мотора проверяемого транспортного средства;
• Далее устанавливается пробник щупа по параллели к сигнальным выводам самого датчика (характерный разъем с обозначением клеммы буквой А);
• Затем вторым разъемом щупа прибора осциллографа нужно подключиться к соответствующему аналоговому входу в компьютер, где установлена программа;
• При правильном подключении всех комплектующих проводов вы увидите на экране монитора сигнал от осциллографа в виде графика с напряжением сигнала непосредственно на входе ДКПВ;
• Для анализа необходимо выбрать особый режим показа построенной осциллограммы – называет он «Inductive_Crankshaft». После этого остается только запустить двигатель автомобиля и отслеживать полученные от датчика значения.

При получении сигнала от датчика, который по выходным параметрам не соответствует нормальным значениям, вы сможете наблюдать резкое подергивание мотора машины, а также затруднения при его пуске. Наличие данных нарушений при анализе выходного сигнала у ДКПВ будет свидетельствовать появлению неисправностей:

• В самой конструкции датчика;
• В элементе, задающий синхродиск;
• В зубцах.

Какая из частей прибора в итоге пришла в негодность, можно будет понять только после анализа характера изменения волн прибора на осциллограмме. Как правило, заменять требуется не сам датчик, а зубчатое колесо, которое за время эксплуатации пришло в негодность.
