Почему может не заряжаться аккумулятор шуруповерта

Как зарядить аккумулятор 18650 без зарядного устройства в домашних условиях

Иногда возникает вопрос – как заряжать литий-ионный аккумулятор 18650 подручными средствами, когда заводского зарядного устройства нет под руками.

Как зарядить аккумулятор 18650 зарядкой от телефона

Используем блок питания от кнопочного телефона:

• отрезаем штекер подключения к телефону;
• снимаем оболочку провода;
• разъединяем и зачищаем один-два сантиметра проводов – черный «минус», красный «плюс»;
• правильно соблюдая полярность, плотно прикрепляем оголенные провода к клеммам при помощи скотча или пластилина;
• включаем зарядку в сеть;
• через час зарядки аккумулятор можно снова использовать в качестве источника питания.

Как сделать зарядку для аккумулятора 18650

Простейшее зарядное устройство для аккумулятора 18650 можно сделать самостоятельно на основе ТР 4056 – модуля заряда с линейным зарядом тока и напряжения.

Схема подключения простая – ток заряда задается всего одним резистором.

Для зарядки используется сетевой адаптер или USB-порт любого устройства.

Процесс заряда можно отследить по светодиодам:

• индикатор красный – идет процесс зарядки;
• индикатор зеленый – заряд окончен.

Как правильно следует заряжать аккумулятор шуруповерта?

• Дата: 06-09-2015
• Просмотров: 628
• Рейтинг: 32

Определяемся с подходящим инструментом
Об особенностях правильной зарядки аккумуляторов
Немного о типах аккумуляторов
Внимание. зарядному устройству
Если аккумуляторная батарея не заряжается. Пожалуй, самый востребованный электроинструмент среди прочих — шуруповерт

Его функции не ограничиваются вкручиванием и выкручиванием саморезов, с его помощью легко сверлить отверстия

Пожалуй, самый востребованный электроинструмент среди прочих — шуруповерт. Его функции не ограничиваются вкручиванием и выкручиванием саморезов, с его помощью легко сверлить отверстия.

Аккумуляторный шуруповерт очень удобен для проведения абсолютно любых работ, так как позволяет спокойно перемещаться без ограничивающих шнуров.

Сетевые инструменты не отличаются мобильностью, пользоваться ими не представляется возможным, если в помещении не предусмотрена розетка. Аккумуляторные шуруповерты обеспечивают свободное перемещение и не предполагают мешающего работе шнура. Здесь могут возникнуть вопросы: какое устройство выбрать и как правильно заряжать аккумулятор шуруповерта?

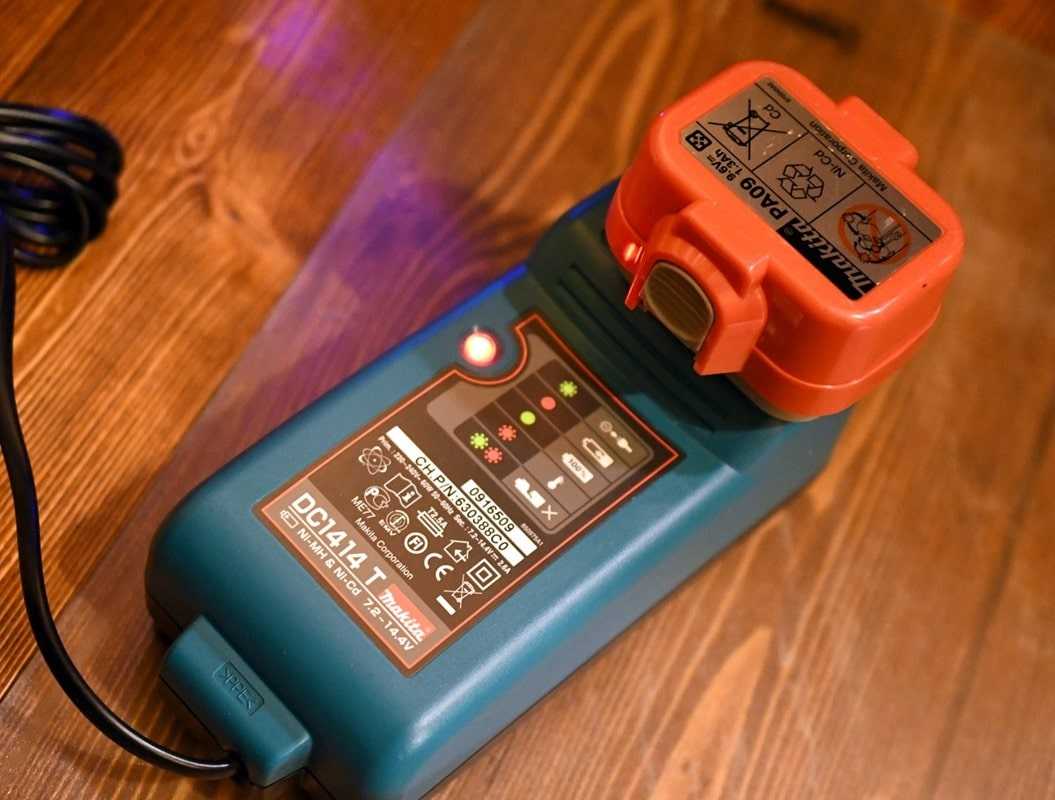

Как заряжаются аккумуляторы шуруповертов: правила, время, тонкости

Каждый мастер, который постоянно работает с электрическими инструментами, должен знать о том, как зарядить аккумулятор шуруповерта, чтобы батарея служила дольше, и как правильно эксплуатировать батарею в течение отведенного ей срока.

Если инструмент используется в первый раз, рекомендуется обязательно провести зарядку аккумулятора. Когда шуруповерт лежит на складе или в магазине без применения, аккумуляторы всегда разряжаются, и об этом нужно всегда помнить при покупке.

Если вы стали обладателем никель-кадмиевого аккумулятора, обязательно зарядите и разрядите его троекратно перед работой. Это нужно для оптимизации показателей емкости АКБ. После этого будет требоваться стандартная зарядка. С никель-металлгидридной батареей можно провести ту же самую манипуляцию.

Самые «беспроблемные» в данном случае — литий-ионные батарейки. Эффект памяти у них не выражен, и заряжать их можно, не доводя до полного разряда.

Рекомендуется соблюдать несколько общих правил зарядки, которые можно отнести ко всем аккумуляторам шуруповертов:

• Заряжать АКБ следует при температурах не ниже +10°С и не выше +40°С.
• Никель-металлгидридные аккумуляторы имеют свойство быстро нагреваться. Поэтому за процессом зарядки всегда нужно следить во избежание перегрева.
• Помните о том, что другие батарейки тоже нагреваются, особенно, если температура в помещении очень высокая.
• Позаботьтесь о возможности охлаждения элементов во избежание их выхода из строя.
• Не оставляйте батарейки в заряднике, если вы их не заряжаете.
• Хранить аккумулятор лучше, если вынуть его из шуруповерта, с которым не планируется работать в ближайшее время.
• Если батареи долго не используются, не забывайте их подзаряжать раз в месяц. Это позволит не допустить глубокого разряда, который может фатально сказаться на показателях их емкости.

На вопрос о том, сколько времени заряжать аккумулятор шуруповерта, ответить можно так:

• небольшая подпитка АКБ может длиться 30 минут;
• максимально оставлять батарею на зарядке можно в течение 7 часов.

Время, в течение которого нужно заряжать тот или иной инструмент, всегда указывается в инструкции по его эксплуатации. И это всегда рекомендуется тщательно соблюдать.

Важно помнить о том, что зарядные устройства бывают разные. Есть ЗУ с индикатором уровня заряда, что позволяет контролировать процесс и понимать, когда он заканчивается

По окончании зарядки следует ее сразу остановить, чтобы не принести аккумулятору вреда.

Для шуруповертов разного вида ЗУ тоже бывают разными:

• стандартный, обычный «зарядник» — подходит для инструментов любительского типа;
• импульсный — более мощный, входит в комплектацию профессиональных инструментов, может зарядить шуруповерт в течение часа.

Виды аккумуляторных банок

Разобрав корпус, вы увидите некоторое количество батареек, соединённых между собой металлическими пластинами. Сразу сделайте фото или зарисуйте. Вам надо будет с точностью воссоздать всю последовательность. Затем можно извлечь батареи, чтобы определить их тип и параметры. Параметры обычно указываются на корпусе, так что проблем не возникает. Типы тоже описаны. В бытовом электроинструменте ставятся никелевые или литиевые. Но они могут быть разными.

• Никель-кадмиевые, Ni-Cd. Наиболее распространённые ранее. Стандартная банка имеет заряд 1,2 V, Набрав 10 таких банок получаем требуемые обычно 12 В с приличной ёмкостью в ампер часах. Недостаток — эффект памяти, который выражается в том, что батарея «запоминает» самый низкий уровень заряда/разряда. Следующий её «максимум» будет не больше этого диапазона. Так, постепенно, ёмкость аккумулятора снижается. Второй недостаток — длительное время заряда.

• Никель-металл-гидридные Ni-MH. Такие батареи обычно также имеют заряд 1,2 В. Меньше подвержены эффекту памяти, но заряжаются еще дольше, боятся низких температур, со временем теряют емкость.
• Никель-металл-гидридные – Ni-MH. Такие батареи обычно также имеют заряд 1,2 В. Меньше подвержены эффекту памяти, но заряжаются ещё дольше, боятся низких температур, со временем теряют ёмкость.
• Литий-ионные – li-ion. Разрешён при зарядке неполный разряд и эксплуатация с неполным зарядом. Лучше переносят отрицательные температуры. Положительный момент — стандартный заряд одной банки 3,6 вольт, малое время заряда. Минус ­­­­­– высокая цена.
• Литий-полимерные. Обладают повышенным зарядом, не имеют «эффекта памяти». Недостаток в том, что они не могут быть восстановлены. То есть, просто-напросто выбрасываются и ставятся новые.

Характеристики АКБ шуруповерта разного типа

Для замены банок нужно брать аналогичные. У NiCd и NiMh взаимозаменяемость допускается. Если у вас изначально аккумулятор на литиевых банках, альтернативы нет. Комбинировать NiCd, NiMh и Li—Ion невозможно, так как разные напряжения, токи и время заряда.

Техника безопасности при работе с литий-ионными аккумуляторами

Чтобы не допустить быстрого износа или выхода из строя источника питания, необходимо соблюдать ряд простых правил:

• нельзя допускать перегрева устройства или аккумуляторной батареи. Для этого не нужно их оставлять под прямыми лучами солнца в жаркую погоду. Тем более нельзя оставлять под стеклом, куда попадает солнце. Это может с лёгкостью повлечь за собой взрыв или воспламенение. Последствия могут быть намного хуже, чем просто испорченный источник питания и телефон;
• не нужно слишком долго пользоваться телефоном или другим устройством с литиевой батареей на морозе. Это снижает производительность некоторых элементов и даже некоторые может вывести из строя. Последствиями может быть сильное снижение энергетической ёмкости или полная неисправность;
• не допускать попадания чрезмерного количества влаги. Хоть и во многих современных технологиях установлена влагозащита, она не обеспечивает большую надёжность. Чаще всего такие системы предусматривают защиту от капель дождя или кратковременных погружений в воду, но не более того. Иначе вода может просочиться сквозь резиновые вставки и запуститься как минимум процесс окисления. Он медленно израсходует энергоёмкость аккумулятора. Окисление контактов будет лучшим вариантом при проникновении воды, худшим можно назвать поломку всего устройства без возможности его восстановления;
• очень настоятельно рекомендуется применять только оригинальное зарядное устройство, которое предназначено для гаджета. Покупка дешёвых зарядок в переходе, ничего хорошего не предвещает. Простые зарядки могут вызывать короткое замыкание из-за скачков напряжения. Оригинальное ЗУ имеет необходимые и подходящие параметры для подзарядки устройства;
• не нужно пытаться самостоятельно разбирать устройство и уж тем более аккумуляторную батарею если нет в этом никаких познаний. Можно испортить важный микроэлемент и всё полетит.

Правильная зарядка новых источников питания

В отношении никель-кадмиевых и никель-металлогидридных аккумуляторов основополагающим фактором является начальный цикл зарядки, что позволяет впоследствии использовать всю имеющуюся емкость.

Как правильно заряжать новый аккумулятор

При этом ко всем никелевым аккумуляторам в обязательном порядке показан тренировочный цикл. Производители в свою очередь рекомендуют проводить его как минимум 3 раза

Что очень важно — сначала батарея должна полностью разрядиться, после чего зарядиться также на 100 %. Аккумуляторы Ni-MH должны проходить не менее 4 или 5 циклов полной разрядки и зарядки

Впоследствии батареи уже можно заряжать по мере необходимости, не дожидаясь их полной разрядки.

Что касается новых литиевых батарей, то их достаточно полностью зарядить, после чего восполнять заряд по мере его утраты. Однако тренировочный цикл будет полезен и для таких аккумуляторов, что не критично.

Тренировочный цикл

К сожалению, ни одна производственная компания (даже всемирно известная Bosch или Бош) не описывает, как проводить такую процедуру

А ведь это важно, поскольку от этого зависит техническое состояние батареи и в частности это оказывает сильное влияние на емкость

Собственно сам тренировочный цикл нужно выполнять следующим образом:

1. Разрядить аккумулятор током равным 10 % от его емкости или дать инструменту поработать без нагрузки, чередуя работу с перерывами по 3 минуты.
2. Выполнить зарядку, пока не отключится зарядное устройство.
3. Подождать от 20 до 30 минут.
4. Повторно поставить аккумулятор и снова до отключения ЗУ.
5. Еще раз выждать паузу (20-30 минут).
6. В третий раз подключить батарею и дождаться отключения ЗУ.
7. Выждать около получаса, чтобы стабилизировалось напряжение.
8. Теперь разрядить, как это описано в 1 пункте.
9. Повторить весь этот цикл не меньше 3 раз (пункты с 1 по 8).

Тренировочный цикл необходимо выполнять раз в полгода, однако все же рекомендуется делать это каждые три месяца. В этом случае емкость аккумуляторов не будет понижаться.

Конструкция аккумулятора шуруповерта и виды «банок»

В независимости от страны изготовителя шуруповерта все аккумуляторы имеют одинаковое строение. Внутри аккумулятора помещаются ряды последовательно соединенных элементов питания — батарей или «банок». Итоговое напряжение аккумулятора создается благодаря суммированию напряжения каждого элемента питания. «Банки» имеют одинаковые параметры — размеры и напряжение. Различаются элементы питания лишь мощностью.

Сам аккумулятор шуруповерта имеет четыре контакта:

• два силовых контакта служат для зарядки и разрядки батарей;
• третий контакт (управляющий) соединяется со встроенным в аккумулятор термодатчиком. Он служит для защиты зарядного устройства от перегревания;
• четвертый контакт (сервисный) выравнивает заряды во всех батареях.

Аккумуляторы шуруповерта компонуются следующими видами накопительных элементов, имеющими свои достоинства и недостатки.

Ni-Cd — никель-кадмиевые батареи, напряжение — 1.2 V.

Достоинства:

• низкая стоимость;
• распространенность;
• не боятся низких температур;
• можно хранить в разряженном состоянии.

Недостатки:

• производство этих батарей считается вредным, поэтому они изготавливаются в «третьих» странах;
• обладают «эффектом памяти»;
• саморазряжаются;
• имеют небольшую емкость;
• обладают небольшим количеством циклов (заряд/разряд) — не «живут» долго при постоянном использовании.

Ni-MH — никель-металлогидридные батареи, напряжение — 1.2 V;

Достоинства:

• изготавливаются на экологически чистом производстве, фирменная продукция высокого качества;
• обладает низким «эффектом памяти»;
• низкая способность к саморазрядке;
• обладают большой емкостью и большим количеством циклов.

Недостатки:

• высокая цена;
• при длительном хранении в разряженном состоянии теряется часть характеристик;
• не функционируют долго при низкой температуре.

Li-Ion — литий-ионные батареи, напряжение — 3.7 V.

Достоинства:

• отсутствует «эффект памяти»;
• отсутствует саморазряд;
• обладают высокой емкостью;
• имеется большое количество зарядно-разрядных циклов;
• для создания достаточного количества напряжения в аккумуляторе требуется небольшое количество батарей, что снижает вес и размеры аккумулятора.

Недостатки:

• очень высокая цена (почти в 3 раза больше, чем у остальных видов батарей);
• спустя 3 года теряется емкость, вследствие разложения лития.

По своей сути аккумулятор представляет собой источник постоянного тока. Благодаря превращению химической реакции в электрическую энергию, он может отдавать накопленное электричество в цепь. При зарядке ток протекает в обратную сторону, тем самым заряжая накопитель.

Любая батарея действует на принципе электролиза. Это значит, что в ее конструкцию входят два обязательных элемента — анод и катод, которые находятся в электролите. В результате химической реакции на полюсах создается электрический заряд. Напряжение батареи определяется разностью потенциалов на полюсах.

Устройство батареи шуруповёрта

Количество банок в аккумуляторной батарее зависит от мощности инструмента и типа самих банок. Для бытовых шуруповёртов дрелей, шлифмашин и другой мелкой техники того же класса, обычно последовательно соединяют от 4 до 16 банок. Компактные и мощные аккумуляторные банки подороже (значительно дороже), зато занимают меньше места и легче по весу. Чем легче аккумулятор, тем проще и легче работать ручным электроинструментом.

Соединяются между собой банки контактными пластинами. Контакты с первой и последней выведены на внешнюю колодку на корпусе. Это силовые клеммы, через которые производится заряд/разряд. На этих же контактах можно замерить общий заряд аккумуляторной батареи.

Схема аккумулятора шуруповерта не нужна. Все батарейки подключены одна за другой

Вообще, контактов на разъёме, может быть, четыре или пять. Пять контактов — в технике подороже, аккумуляторы которых собраны на литиевых банках. В них надо контролировать ток заряда каждой из банок, так что требуется ещё и плата контроля, и термодатчик. И они требуют наличия более сложной зарядной станции, которая балансирует зарядные токи.

Как проверить батарейки в аккумуляторе

После полного заряда батареи берём мультиметр, и измеряем заряд на каждой. Полный заряд — до погасшей лампочки на зарядном устройстве. На мультиметре выставляем режим измерения напряжения, выбрав подходящий предел измерений. Прикладывая щупы поочерёдно к контактам каждой из банок, замеряем на них напряжение. Те, на которых оно ниже чем надо, каким-то образом обозначаем.

Уровень заряда на каждой из банок зависит от типа. Как уже говорили, на никелевых банках он должен быть 1,2 В, на литиевых — 3,6 В. Допустимая разница — 10–15%. Если показания ниже, значит, эта банка «просаживает» общий заряд аккумулятора и её стоит заменить, её и маркируем.

Для восстановления батареи шуруповёрта нужен мультиметр

Вставляем аккумулятор и работаем до тех пор, пока заметно не просядет мощность шуруповёрта. Снова разбираем корпус и повторно замеряем вольтаж. На этот раз — остаточный. На повреждённых банках падение будет больше, чем на нормальных. Таким образом, вы окончательно увидите, какие из банок надо пустить под замену.

Есть и второй способ проверить аккумуляторные батареи. Нужна будет ещё дополнительно лампочка соответствующего вольтажа. Для АКБ на 12 В, лампочка такая же. После полной зарядки АКБ шуруповёрта подключить лампу к рабочим клеммам батареи и дождаться полной разрядки. Разобрать аккумуляторную батарею и замерить остаточное напряжение на каждой банке. Те, на которых оно будет самым малым, и садят батарею. Их помечают и они идут под замену.

Как выбрать аккумуляторные банки под замену

Вообще, тип аккумуляторных банок лучше не менять. А если менять, то вместе с зарядным устройством — у никелевых и литиевых аккумуляторов зарядные токи отличаются, потому и зарядные станции имеют различные характеристики.

На корпусе банок указаны ключевые параметры

Дальше, смотрим на такие параметры аккумуляторных банок, как напряжение и количество ампер/часов, которое аккумулятор в состоянии накопить. Если выбираете под замену несколько банок, то характеристики имеет смысл брать аналогичные. Если меняете все батарейки, то мощность (количество ампер/часов) можно взять и побольше — дольше будет работать шуруповёрт на одном заряде аккумулятора.

Как заряжать батарею правильно

При покупке нового инструмента с никель-кадмиевой или никель-металлогидридной батареей перед эксплуатацией трижды полностью разряжают и заряжают аккумулятор (прокачивают). При использовании шуруповерта аккумулятор не ставят на зарядку, пока он полностью не разрядился. Затем прокачку повторяют периодически, как профилактическую меру.

По достижении полного заряда Ni-Mh и Ni-Cd батареи отключают от сети (у литий-ионных это делает контроллер). При длительном перерыве в работе аккумулятор снимают и хранят отдельно от шуруповерта.

При аккуратном обращении, следовании инструкции производителя аккумулятор будет работать долго и не потребует досрочной замены. А мелкий ремонт можно сделать своими руками.

Если шуруповерт не заряжается — что делать?

В предыдущих разделах мы рассмотрели специфику эксплуатации тех или иных элементов питания для шуруповертов. Эта информация важна, чтобы понять, каким образом можно восстановить оптимальные показатели работы инструмента в случае, если батарея «садится».

Как уже ясно, чаще всего причина кроется в неправильном подходе к процессу зарядки той или иной батареи и особенностям ее хранения. Но что можно сделать, если не заряжается аккумулятор шуруповерта, а условия эксплуатации самих элементов выполнялись верно?

Прежде всего, проверьте контакты между клеммами АКБ вашего инструмента и зарядника: нередко ток заряда идет плохо, либо не идет вообще именно по причине слабого контакта. Если это так, выход из положения довольно простой: аккуратно разберите зарядник и подогните его клеммы.

Окисление и попадание внутрь зарядного устройства грязи и пыли также могут стать причиной того, почему батарея не заряжается. Главными признаками этого, как правило, являются сокращение времени процесса заряда и работы самого шуруповерта. Все, что нужно сделать, чтобы этого не происходило — следить за чистотой контактов и протирать их.

В заключение следует еще раз упомянуть о такой возможности, как переборка батарейного блока, результатом которой может стать либо его полная замена, либо частичная замена вышедших из строя батареек на рабочие. При полной замене блока можно полностью зарядить аккумулятор, а потом уже пользоваться им до разряда. А если производится частичная замена элементов, нужно обязательно «выровнять» уровень заряда, «прокачав» собранный батарейный блок 2-3 раза по полному циклу.

О восстановлении аккумулятора шуруповерта читайте здесь →

Если мастер, который регулярно пользуется шуруповертом, аккуратно обращается с самим инструментом и знает особенности разных элементов питания, он легко может найти причину того, почему батарейки «садятся», или не идет ток заряда

Поэтому так важно обладать базовыми знаниями как о самом электроинструменте, так и о тех элементах питания, которые в нем устанавливаются

Срок службы аккумулятора для шуруповерта

Батарея может служить около трех-четырех лет при правильной ее эксплуатации и хранении. На практике этот срок порой уменьшается до двух лет. Менять постоянно инструмент очень дорого, поэтому лучше выбрать сразу оптимальный вариант для тех или иных целей.

Существуют 3 разных вида аккумуляторов:

Независимо от типа батареи, срок их службы зависит от количества использованных зарядов и способов хранения. То есть, чем больше работает инструмент, тем быстрее он разряжается. При этом «простой» в работе негативно влияет на срок использования, особенно если хранить инструмент в состоянии, когда он сел.

Не заряжается аккумулятор

Шуруповерт после продолжительного пользования, бывает, выходит из строя. Его рабочий элемент может перестать заряжаться, что приведет к невозможности выполнения функциональных способностей инструмента, инструмент, грубо говоря, «умрет».

Для того чтобы продлить жизнь инструменту, чтобы не пришлось убрать его из зоны видимости, можно попробовать поочередно три метода. Каждый последующий считается более сложным и затратным. Они заключаются в:

• восстановлении и увеличении емкости после обратимой ее потери (эффект памяти);
• добавлении дистиллированной воды в электролит;
• замене некоторых или всех блоков батареи.

Замена банок в аккумуляторе

Как отремонтировать аккумулятор для шуруповерта? Самый простой способ оживить батарею – заменить одну из банок.

Нужно найти дефективный элемент с малым напряжением. Для этого нужно воспользоваться тестером.

Инструкция, как проверить аккумулятор шуруповерта мультиметром:

1. У обычного мультиметра есть два щупа – красный и черный. С противоположных торцов банки есть два контакта (плюс и минус).
2. Рычаг выбора тестера устанавливается в режим «постоянное напряжение». Если у мультиметра автоматический подбор величин – этого достаточно. Если его нет, нужно поставить рычаг в положение «20».
3. Щупы прикладываются к контактным площадкам и замеряется напряжение. На экране показывается реальный вольтаж. Если перед цифрами есть знак «-», значит щупы нужно поменять друг с другом.
4. Каждая банка проверяется по этому алгоритму.

Когда был найден сломанный элемент, он просто отпаивается и меняется. Нужно использовать мощный паяльник, чтобы не перегреть банку.

Проверяем элементы в разобранном аккумуляторе

Итак, если предварительное тестирование показало, что в шуруповерте могут быть неисправные элементы, аккумулятор следует аккуратно разобрать и вычислить батарейки, негодные для работы. Как уже было сказано, нормальное напряжение каждой батарейки по отдельности должно быть 1,2 вольта

Если этот показатель меньше, «банка» осторожно вынимается из цепи с помощью плоскогубцев. Также не помешает внимательно осмотреть всю связку на предмет внешних повреждений: ржавчина, вытекание электролита

В случае, если напряжение на всех «банках по отдельности находится в пределах нормы, нужно снова использовать тестирование под нагрузкой с проверкой по уровню внутреннего сопротивления. Эта величина определяется так: напряжение делится на силу тока, а затем из нее вычитается нагрузочное сопротивление.

Чтобы узнать напряжение, сразу подключаем нагрузку. На этот раз следует применить резистор, имеющий мощность 25 Ватт и сопротивление 10 Ом. Проверяем каждую батарейку, замеряя показатель рабочей силы тока и U.

Расчеты должны быть примерно такими: допустим, при замерах под нагрузкой мы получили рабочее напряжение одного элемента 1,19 вольт, а силу тока 112 миллиампер. Перед расчетом нужно обязательно перевести миллиамперы в амперы. Получается 0,112 ампер, следовательно: 1,19 разделяем на 0,112 и отнимаем сопротивление 10 Ом. Получается значение 0,63 Ома — это значит, что показатель в норме.

Самостоятельно проверить работоспособность аккумулятора шуруповерта с помощью мультиметра — полезный навык, позволяющий выяснить, нуждается ли АКБ в ремонте или полной замене банок. Замеры показателей напряжения в целом, не разбирая аккумуляторный блок, нужно проводить время от времени. Это поможет избежать внезапного выхода инструмента из строя и вовремя устранить неисправность. Также во избежание накопления «эффекта памяти» не пренебрегайте полной зарядкой вашего аккумулятора. Это поможет избежать преждевременного падения его емкости.

Проверка и диагностика аккумуляторной батареи шуруповерта

Причина плохой работы шуруповерта может быть не в аккумуляторе, а в неисправностях мотора, редуктора, блока питания. Надежный способ определить источник проблемы – поставить вместо старой батареи такую же, которая обычно идет в комплекте вторым экземпляром. Прежде чем браться за вскрытие корпуса аккумулятора шуруповерта, его нужно зарядить до максимума. В случае с Ni-Cd устройствами требуется их сначала разрядить в ноль во избежание эффекта памяти. Для проверки и диагностики аккумуляторной батареи шуруповерта применяют 2 способа.

С помощью мультиметра

После того, как аккумулятор шуруповерта полностью заряжен, нужно его разобрать. Верхняя крышка блока обычно зафиксирована либо шурупами, либо клеем.

Здесь крышка приклеена

В первом случае понадобится отвертка, а клееный шов лучше аккуратно разделывать канцелярским ножом. Можно дополнительно вставлять еще какой-то острый предмет – ту же отвертку или саморез. Когда верхняя крышка освободится от склейки, ее будет нетрудно снять. Но нельзя забывать, что после ремонта корпус аккумулятора шуруповерта предстоит заново склеивать, а это не так просто и быстро, как закрутить шурупы.

После снятия крышки можно увидеть все банки, соединенные воедино. Цель – внимательно перебирать их, чтобы определить не исправные.

Так выглядит разобранный АКБ

Иногда испорченную банку аккумулятора шуруповерта выдают визуальные признаки – деформации, окисление и т.д. Может быть видно нарушение целостности соединительных пластин. Впрочем, это не отменяет главного: протестировать на выходное напряжение необходимо каждую банку.

Для этого применяется мультиметр. Каждая банка аккумуляторной батареи шуруповерта аккуратно извлекается из корпуса, и проводятся замеры. Мультиметр нужно переключить в режим постоянного тока, и подвести черный провод к минусовому контакту банки, а красный – к плюсу. Показатели нормального выходного напряжения составляют 1,2 – 1,4 В для никель-кадмиевых и никель-металлгидридных батарей, 3,6 – 3,8 В – для литий-ионных. Полученные от мультиметра значения надо зафиксировать на бумаге или в электронном виде, а еще лучше – написать на каждой батарейке ее значение маркером, это не причинит вреда.

Тестирование батареек мультиметром

Если есть 2 мультиметра, задача немного упрощается: один будет работать как амперметр, второй как вольтметр. Если же прибор только один, его надо настроить в режим измерения напряжения, а в роли амперметра использовать простой провод от мультиметра до источника питания.Подключение такое:

• два тонких провода (0,25 мм кв) от вольтметра к источнику питания;
• чуть более толстые провода от аккумулятора к амперметру и источнику питания, а также от амперметра к вилке.

Тестирование мультиметром

Если вольтметр выдает номинальное напряжение, а ток заряда на амперметре не дотягивает до 1 А, то, скорее всего, дело в неисправности какого-то элемента батареи. Тут не получится реанимировать аккумулятор шуруповерта самому в домашних условиях – надо нести в ремонт. Если разряженная АКБ имеет суммарное напряжение 16,8 В, это указывает либо на короткое замыкание, либо на естественное разряжение. Для заряженного аккумулятора шуруповерта упомянутый показатель напряжения означает короткое замыкание элемента: восстановление – не выход, только замена.

Проверка методом нагрузки

Для этого варианта проверки не надо разбирать аккумулятор шуруповерта. Потребуются автомобильные лампочки. Они служат индикатором силы тока.

Проверка делается так:

1. Полностью зарядить АКБ шуруповерта.
2. Дать на него номинальную нагрузку. Она рассчитывается делением мощности шуруповерта на номинальное напряжение аккумулятора. Чтобы в цепи появилась необходимая нагрузка, надо подключить автолампочки.
3. Если отдача тока от батареи шуруповерта длится несколько минут, напряжение чуть ниже номинального, а яркость ламп не снижается, то аккумулятор в норме. Преждевременное ослабевание тока аккумуляторной батареи шуруповерта типа ni-cd – проявление эффекта памяти. Тогда требуется восстановление.

Диагностика с автолампочкой

Как правильно заряжать аккумуляторы

Чтобы справиться с эффектом памяти никель-кадмиевых батарей и продлить срок эксплуатации литий-ионных источников питания, нужно соблюдать несколько важных правил:

1. Сразу же после покупки шуруповерта следует зарядить его до максимального уровня. Если речь идет об элементах Ni-Cd, процедуру нужно повторить трижды подряд.
2. Температура в помещении, где осуществляется зарядка, должна находиться в пределах 10-40 градусов.
3. Ni-Mh и Ni-Cd батарейки необходимо отключать от сети после завершения зарядки. Литий ионные источники питания снабжаются контроллерами, которые делают это автоматически.
4. Если вы не планируете работать с инструментом в течение длительного времени, лучше извлечь батареи и хранить их отдельно. При этом желательно хотя бы раз в месяц выполнять подзарядку до максимального уровня.

Сборка батареи

Все аккумуляторы нужно соединить последовательно, в той-же конфигурации, что были соединены старые аккумуляторы. Лучшим способом сборки будет уложить банки в корпус аккумулятора и припаять соединительные пластины к верхней части банок, затем перевернуть полученную конструкцию и припаять соединительные пластины к нижней части банок

При сборке соблюдайте крайнюю осторожность, не закорачивайте банки, а также следите их полярностью. После соединения элементов батареи лучше их соединить между собой клеем

Вот и все, после сборки, аккумулятор снова работает как новый. Старые аккумуляторы не выбрасывайте, так как среди них еще могут иметься вполне рабочие элементы, которые могут пойти на замену, в батареи такого-же типа.

Вместо послесловия

Российский аккумулятор для шуруповерта «Интерскол» по качеству не уступает брендовым аналогам. Однако стоимость отечественного АКБ, без преувеличения, щадящая. Для тех, кто не уверен в своих способностях, кому «легче» приобрести новую батарею, нежели восстановить старую, — это вариант. Тем не менее в случае, когда конструкционная часть энергетического контейнера имеет эксклюзивные формы (пазы, фиксаторы и специфические изгибы), все же придется посвятить несколько минут своего драгоценного времени техническому творчеству. Поскольку может понадобиться перепаковать АКБ в «родной» корпус. Ну, а как зарядить аккумулятор шуруповерта и что нужно предпринять, когда АКБ не заряжается по причине долгого простоя в разряженном состоянии, вы уже знаете. Эффективных вам методов восстановления и не забывайте о безопасности – своей и окружающих!

Как разрядить аккумулятор шуруповерта

Аккумуляторный шуруповерт – очень нужный и удачный, но наряду с этим привередливый строительный инструмент. За устройством нужен особенный уход и особенный подход к эксплуатации. В особенности, если мы говорим о приспособлении с предустановленным никель-кадмиевым аккумом. Новые литий-ионные батареи позволяют свободно относиться к циклам зарядки и разрядки. Старенькые же приспособления требуют серьезного дела к этим процессам. Таким макаром, необходимость разрядить аккумулятор появляется уже в 1-ый денек использования. Кажется странноватым, увы к этому вопросу нужно отнестись очень серьезно, и за ранее разобрать, как разрядить аккумулятор шуруповерта верно и без риска поломки устройства. Иначе вы полностью сможете попортить устройство уже в 1-ый денек.

Почему плохо держит заряд или вовсе не заряжается аккумулятор шуруповерта?

Использование шуруповерта часто бывает необходимо для различных бытовых нужд. Как известно, многие электробытовые инструменты могут работать как от сети, так и от батареек. Это очень удобно, потому что сетевой шнур имеет «привычку» путаться под ногами, оказываясь не там, где надо, в самый неподходящий момент. Безусловно, использование АКБ всегда предпочтительнее и намного удобнее. Но, к сожалению, бывают такие моменты, когда при попытке поставить их заряжаться аккумуляторы «не берут» ток, и работа может надолго приостановиться. Если не заряжается аккумулятор шуруповерта, либо по каким-то причинам происходит его быстрая разрядка, не нужно сразу паниковать. Лучше подойти к причинам как можно спокойнее и, выявив их, попытаться устранить самостоятельно, если это возможно.
