Вылет колесного диска. допустимый вылет диска. отвечаем на важные вопросы

Тип вылета

Разбирая вопрос, что такое ET на дисках, стоит отметить, что из приведенной выше формулы, эта характеристика может принимать разные значения, и в этом не будет никакой ошибки. Обусловлено это тем, что различают три вида данного параметра:

положительный;
нулевой;
отрицательный.

Чтобы покупатели легко ориентировались, производители автомобильных колесных дисков предусмотрительно маркируют изделия. На их внутренней поверхности можно разглядеть надпись вида ЕТхх. Это код, который содержит информацию касательно значения вылета.

К примеру, маркировка ЕТ-20 говорит об отрицательном параметре, в то время как надпись ЕТ15 подразумевает положительный вылет. Нулевое значения маркируется как ЕТ0.

Ширина диска

6.5 — (B) – показатель ширины диска в дюймах (показатель ширины диска в маркировке иногда обозначается, как дробь 6 и 1/2).

Ширину измеряют по так называемой полке диска, на которую укладываются боковины шины, а не по внешним сторонам диска или от края до края.

Ширина колесного диска должна строго соответствовать ширине шины, чтобы после установки шин на диски они обладали заданной производителем оптимальной формой. Рассчитать нужную ширину диска вы сможете при помощи шинного калькулятора.

Буква L обозначает форму боковой закраины обода (JJ, JK, J или K). Подбирая автомобильный диск, покупатели не учитывают этот параметр, поэтому особого внимания ему не уделяют.

Как определить вылет колесного диска?

Полученное
по формуле значение может быть как плюсовым, так и минусовым (или нулевым). Параметр
определяет расстояние между осями задних и передних колес, формируя промежуток
меж колесами, установленными на одной оси. Параметры резины, обода и шины на ET
совершенно не влияют.

Нагрузку,
которой подвергается подвеска машины, можно рассчитать из плеча прилагаемой
нагрузки — расстояния от середины обода до ступицы. Для каждой конкретной
модели машины может быть только один ЕТ – значение этого
параметра не должно зависеть от размеров обода и установленной на него резины.
Значение вылета прописывают на колесе. Маркер может быть таким: ЕТ35. Цифра 35
означает расстояние в миллиметрах. В этом случае расстояние имеет положительное
значение. Расстояние будет отрицательным, если нанесен маркер ЕТ-35, или
нулевым — ЕТ0.

Зачем устанавливать диски с другим вылетом

Установка колес с уменьшенным вылетом способствует повышению устойчивости и, как следствие, колесной базы автомобиля. Таким образом, автомобиль способен уверенно поворачивать и обладает высокой устойчивостью на дороге. С некоторыми изменениями в подвеске и повышается общий комфорт при движении, но это также меняет работу пружин, рычагов, тормозов, износ подшипников, ступицы и другие параметры управляемости.

Иногда установка дисков с меньшим, относительно стандартным вылетом позволяет снизить вес подвески и тем самым улучшить динамику и расход топлива в определенных режимах.

С увеличением вылетов колея уменьшается, и, если вы делаете это без предварительных расчетов, колесо может просто упираться в суппорт тормоза или касаться внутренней стороны колесной арки.

Увеличенный вылет также влияет на работу подвески агрегатов и ходовой части автомобиля. Как правило, колеса меньшего размера и диаметра устанавливаются на некоторые версии автомобилей в зимний период эксплуатации, однако эффективность этого явления не доказана, а в процессе тюнинга уменьшенные версии практически не используются.

Если говорить о том, какие диски выбрать, то в этом случае все зависит от модели автомобиля, возможностей тюнинга и других факторов. Есть диски которые изготавливаются методом горячего тиснения, вторые – под высоким давлением и обработкой металла.

Кованные сильнее и легче, но это не значит, что они подходят для всех моделей автомобилей, все зависит от ситуации. При выборе диска необходимо учитывать значения и расшифровку маркировки в соответствии с международными стандартами, где:

ET – «Вылет диска» может быть обозначено как Смещение внутреннее или выступающее
B – это мера ширины диска между краями ободов (измеряется в дюймах. 1 дюйм = 2,34 сантиметра
«J» – это специальный служебный символ, который обозначает конструктивные особенности конкретной модели
«D» – диаметр монтажной шины, «d» – диаметр отверстия для ступицы колеса

Следует добавить, что есть случаи, когда диски с увеличенным или уменьшенным вылетом без проблем встают на стандартную ступицу колеса. Однако это не означает, что их использование будет безопасным для различных элементов подвески.

Инженеры автопроизводителя тщательно рассчитывают все моменты поведения колеса, ступиц, амортизаторов, рулевых наконечников, рычагов и т. д., Поэтому использование дисков с размерами, не рекомендованными производителем, может значительно сократить общий срок службы всех этих частей.

Колесные проставки — что это такое и как их применять

Проставка — это шайба, которая вставляется между ступицей и привалочной плоскостью. Она исправляет неправильный вылет. Кроме того, с ее помощью можно расширить колесную базу и устранить несовпадение отверстий под болты. Причем проставки бывают:

Тонкими — от 3 до 20 мм по высоте шайбы. С помощью такой вставки можно отодвинуть литой или кованый диск от ступицы, устранив трение шины о подвеску.
Толстыми — от 20 до 30 мм по глубине. С помощью этой шайбы можно выбрать отрицательный вылет, отодвинув колесо от крыла автомобиля.
Сверхтолстыми — от 30 до 40 мм. Такие проставки используют мастера тюнинга, подгоняющие литые и кованые колеса к аркам джипов. Для обычных легковых авто сверхтолстые проставки не подходят.

Опытный мастер шиномонтажа может исправить с помощью проставки неправильный вылет, обеспечив долгую жизнь ступице, подшипникам и подвеске. Кроме того, эти вставки применяют для расширения колесной базы. В этом случае используются специальные модели с центровочным отверстием. Однако даже идеально подобранная проставка — это всего лишь «костыль», устраняющий просчеты покупателя неправильных дисков только на время. Решение доверить свою жизнь тонкой металлической шайбе — не самая лучшая идея. Лучше купить правильный диск с первого раза.

Вылет диска ET — что это такое

Некоторые считают, что вылет колеса это величина его выступающей части от кузова. На самом деле все не так однозначно.

У любого колесного диска имеется привалочная плоскость, которой он соприкасается со ступицей в ходе установки. Так вот вылет диска – это расстояние от этой плоскости до вертикальной оси диска, делящей его на две симметричные половины. На рисунке ниже это хорошо видно.

Такой параметр как вылет диска (ET) не стоит недооценивать, поскольку он является важной геометрической характеристикой колесного диска. Его величина может оказывать непосредственное влияние на безопасность движения, отчего зависит жизнь водителя, пассажиров и прочих участников дорожного движения

Кроме того, из-за неправильно подобранного вылета диска узлы подвески преждевременно изнашиваются.

Зачастую водители совершают три главные ошибки при выборе новых колесных дисков:

ставят превыше всего внешний вид: красивую геометрию, привлекательность, блеск и прочее;
полностью доверяют консультантам в надежде получить квалифицированную консультацию;
не берут в учет маркировку.

В результате получают чуть ли не плачевные последствия. А что касается продавцов, следует скептически относиться ко многим рекомендациям, в особенности к советам по приобретению различных проставок

Попробуем этого не допустить и перейдем к следующему важному моменту

Типы и механическая характеристика

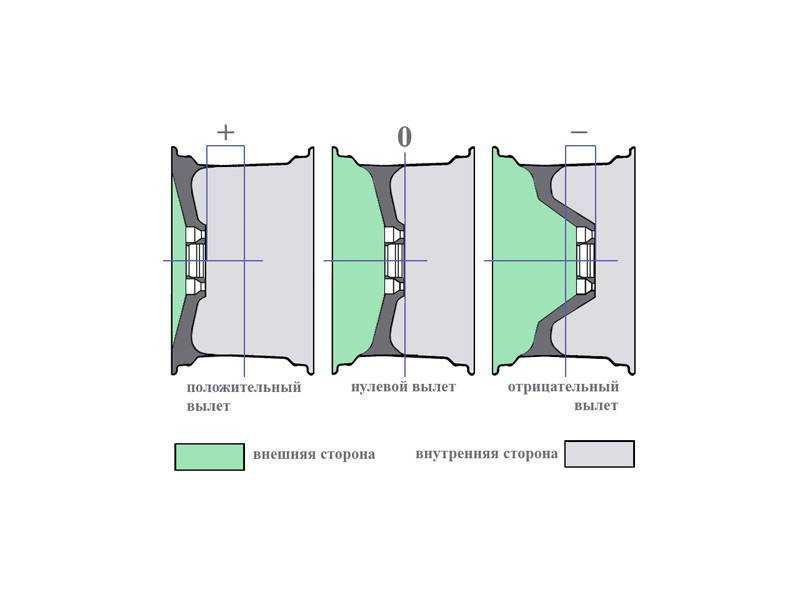

Вылет колесного диска бывает 3-х типов:

нулевой;
положительный;
отрицательный.

На поверхности обода располагается кодировка вылета (ЕТ), а расположенные рядом с ней числа сообщают его параметры.

Положительное значение вылета означает, что вертикально расположенная ось колесного диска отдалена на определенное расстояние от места соприкосновения со ступицей.

Нулевой параметр ЕТ сообщает, что ось диска и его привалочная плоскость идентичны.

При отрицательном параметре ЕТ происходит вынос поверхности крепления диска к ступице за пределы вертикально расположенной оси диска.

Наиболее распространенным выносом диска является вынос с положительной величиной, отрицательный же, напротив, встречается крайне редко.

Размер вылета является весомым нюансом при проектировании колесных дисков, поэтому для его вычисления применяется специальная формула для исключения возможной ошибки.

Формула и маркировка

Термин вылет диска обозначается буквами ЕТ от немецкого Einpress Tief (глубина выдавливания). Его формула расчета выглядит следующим образом:

ET=a-b/2

где a – это расстояние между внутренней плоскостью диска и той частью, которая соприкасается со ступицей, b – это ширина диска. Наиболее наглядно можно увидеть на рисунке ниже.

Расчет производится в миллиметрах. В некоторых случаях вместо букв ET вылет диска маркируется такими надписями DEPORT или OFFSET. К примеру, могут быть следующие значения: ЕТ0, ЕТ30, ЕТ-15.

Разновидности вылета

Вылет бывает трех типов, каждому из которых присвоена соответствующая маркировка (нанесенная на внутреннюю часть диска):

ЕТ20 (нулевой вылет) – когда поверхность, которой диск прижимается к ступице, совпадает с центральной плоскостью колеса,
ЕТ0 (положительный вылет) – вертикально расположенная ось диска отдалена от места соприкосновения со ступицей на определенное расстояние,
ЕТ-20 (отрицательный вылет) – когда поверхность, которой диск крепится к ступице, выносится за пределы его вертикально расположенной оси.

Сегодня наиболее распространенным вылетом диска является ЕТ0. Отрицательный и нулевой выносы, напротив, встречаются редко. Диски с таким вылетом устанавливаются на специально подготовленные машины, например, для гонок, как по бездорожью, так и на треках.

Параметры вылета регламентируются производителями ТС, и никаких отклонений (даже в несколько мм), как они заявляют, быть не должно. В противном случае, изменяются условия работы всех узлов подвески, что в условиях критических нагрузок может привести к трагедии.

Что делать, если вылет не соответствует базовому значению

Если колесо автомобиля «вылетает» за допустимые значения на 10 миллиметров — такой диск покупать не стоит, чтобы вам не говорили его владельцы или продавцы-консультанты. Совершенно другое дело — отклонение на ±5 миллиметров. Такой разброс допускают большинство автопроизводителей, особенно если внешний диаметр покрышки держится «в рамках» стандартных значений.

Если автопроизводитель не рекомендует даже 5-миллиметровое отклонение, а диск продается по привлекательно низкой цене — вы можете решить проблему несовместимости с помощью специальных вкладышей-проставок. Они используются и в том случае, если автовладелец не желает рисковать подвеской и ступицей, надеясь на допустимый разброс значений вылета.

Колёса с нулевым вылетом

Таким образом, для измерения вылета, вне зависимости от того, есть ли возможность прочитать маркировку на диске или нет, автолюбитель может использовать самые простые приёмы и получить достаточно точный результат.

Конкретный пример: первый замер показал значение А = 143 мм, В = 43 мм. Суммарное значение ЕТ = (А + В) / 2 – В = (143 + 43) / 2 – 43 = 186 / 2 – 43 = 93 – 43 = 50 мм. Соответственно, отталкиваясь именно от этого показателя, владелец транспортного средства и должен выбирать интересующие его диски в магазине.

Конечно, в подобных таблицах показатель ЕТ будет присутствовать в обязательном порядке, и выходить за предлагаемые диапазоны размерностей, как правило, инженеры не рекомендуют и совершенно точно снимают с себя всякие гарантийные обязательства в случае поломки подвески или иных деталей.

Источник kolesa.guru

В этом посте я напишу как измеряется вылет колёсных дисков

. На изучение этого вопроса меня сподвигнуло приобретение моим мч стопицотого комплекта дисков, в которых параметр ЕТ был неизвестен.

Итак, имеем: ретро Rays Volk Racing Mesh B

– пара 7J, пара 7,5J. Диски 1981 года!) Вспоминая школьный курс математики, получаем, что им

Для измерения вылета понадобится ровная рейка и измерительная рулетка.

Переворачиваем диск лицевой стороной вниз и прикладываем реечку на обод диска. Измеряем рулеточкой расстояние от привалочной поверхности диска к ступице до нижнего края планки. Получаем тыловой отступ А в мм. У нас он равен 118мм.

Далее переворачиваем диск, таким образом кладём его тыльной стороной вниз и прикладываем рейку к ободу. Измеряем расстояние от привалочной поверхности диска к ступице (как в прошлом пункте) до нижнего края планки. Получаем фронтальный отступ В в мм. В моём случае 100мм.

Вылет колеса (ET) получаем путем расчета по формуле: ET = (A+B)/2 – B

= (118+100)/2 – 100 = 9

Вот и всё — вылет 9мм.

Комментарии 87

За старание и математику 5+! Молодцом!

девушка, ты гений)) все думал, как замерить, начал читать, дочитал до доски и меня осенило, как я раньше не додумался))))) Спасбо!

а если диски минусовые?

достойно! Спасибо помогло:)

Не каждый парень за рулем знает это, а девчонка то умница! ))

погуглил направил сюда ))), все вроде бы понятно. Значит измеряем так размер А, это задняя часть, Б передняя. Если получается -, значит вылет отрицательный, так? Что такое ХАМП? ))

дама перемудрила) делать, если не ошибаюсь, проще так: допустим ширина диска 8.5 дюйма. 1 дюйм = 25.4мм, следовательно ширина диска 8.5*25.4=215,9мм. чтоб узнать где центр — просто делим пополам: получаем 108мм. ну и как девушка подсказала — переворачиваем диск лицевой стороной вниз, прикладываем рейку на обод диска. Измеряем рулеткой расстояние от привалочной поверхности диска к ступице до нижнего края планки. На моих летних это расстояние равно 154мм. А далее мы находим модуль разницы последних двух величин: |108-154|=46мм. — вот вылет моих летних катков)

Одна проблема: ширина диска это НЕ расстояние между закраинами и измерить её на диске, например, с покрышкой, уже не получится. Как предлагаете измерить расстояние от плоскости контакта до границы ширины диска? Измерительный уголок состряпаем? Ну, там же нет вертикали, к которой можно приложить рулетку. Так что девушка молодец, умно и в 2 действия, без выпендрежа.

Источник www.drive2.ru

Современные колесные диски – это не только одна из составляющих ходовой части автомобиля, но и важный элемент его экстерьера. Однако перед тем как украсить свою машину новыми дисками, следует знать, как это может повлиять на конструкцию подвески, и как могут измениться ходовые качества авто.

MAX LOAD

Существуют еще один дополнительный параметр, который не имеет отношения к размерам диска, но он важен для правильного подбора автодиска. Этот параметр называется MAX LOAD — максимальная нагрузка на диск. Для легковых машин диски обычно изготавливаются с запасом прочности, но если диски для легкового авто поставить на джип или микроавтобус, то они могут не выдержать нагрузки и деформироваться при попадании даже в незначительную яму

Поэтому подбирая диски для джипа или другой тяжелой машины, обязательно обратите внимание на рекомендуемый параметр максимальной нагрузки на диск. Измеряется MAX LOAD в фунтах или в килограммах

Чтобы перевести фунты в килограммы, нужно разделить их на коэффициент 2,2. К примеру, если указана нагрузка 2000 фунтов (2000LB) то:

MAX LOAD = 2000LB = 2000 / 2.2 = 908 кг

Более подробную информацию о том, какие параметры дисков подходят к вашему авто, вы можете посмотреть на страницах «Как узнать параметры диска?» или поговорить с нашими специалистами.

Дополнительную информацию по маркировке дисков вы можете узнать у специалиста по телефону:

Внимание! Все содержимое этого сайта охраняется законодательством об интеллектуальной собственности (Роспатент, свидетельство о рег. №2006612529)

Установка гиперссылки на материалы сайта не рассматривается как нарушением прав и согласования не требует. Юридическая поддержка сайта — юр.фирма «Интернет и Право».

У владельцев внедорожников возникает множество вопросов, касающихся использования их автомобиля. Многие касаются шин, колесных дисков и их параметров.

Зачем менять вылет диска?

Изменение вылета диска позволяет поставить более широкую резину, увеличить ширину колеи автомобиля.

Изложим максимально просто техническую сторону этого вопроса. Вылет колесного диска влияет на расстояние, на которое диск смещен за пределы арки автомобиля или внутрь нее. Как известно, диск крепится к ступице колеса. Следовательно, вылет — это расстояние от центра диска (привалочной плоскости) к ступице. Данный параметр измеряется в миллиметрах, на дисках он обозначается символами ЕТ.

Вылет диска может быть положительным, нулевым и отрицательным:

— если центральная площадка на диске крепится строго посередине, то вылет будет равен нулю. На диске будет обозначено ЕТ 0

— если диск утопает к ступице, значит он имеет положительный вылет и обозначается тем же параметром, к примеру, ET 10

— если же диск выступает наружу, то он имеет отрицательный вылет, и обозначается, к примеру, ЕТ-19

Вылет рассчитывается по формуле:

а – расстояние между привалочной плоскостью (плоскость, которой диск примыкает к ступице) и внутренней плоскостью стального диска;

b – ширина автомобильного диска.

Советы:

1. На штатные и подготовленные внедорожники при установке стальных дисков ORW рекомендуется устанавливать диски с нулевым или отрицательным вылетом, так как данные диски расширяют колею по сравнению со штатными и помогают избежать опрокидывания автомобиля, придавая ему устойчивость.

2. Изменяя вылет диска со штатного, на отрицательный увеличивается нагрузка на детали подвески, что может привести к необходимости усиления подвески.

Компания ORW предлагает широкий выбор стальных дисков для внедорожников самых различных вылетов и размеров. У нас Вы сможете найти диск практически на любой внедорожник и для самых различных целей.

Вылет диска (ET)

ЕТ39 — Вылет или вынос диска (этот параметр может также иметь маркировку OFFSET и DEPORT). Вылет диска — это расстояние между привалочной плоскостью колёсного диска (плоскость которой прижимается диск к ступице) и серединой ширины диска.

Вылет колесного диска (маркировка ЕТ) измеряется в миллиметрах. Бывают диски с отрицательным вылетом и положительным и, в случае, если середина диска совпадает с плоскостью крепления диска к ступице, то вылет диска будет равен нулю. В нашем рассматриваемом случае ET положительный и равен 39 мм.

Вылет автомобильного диска, как правило, зависит от ширины диска, поскольку увеличивая ширину диска, приходится уменьшать ЕТ и тем самым отодвигать диск наружу авто, чтобы он не цеплялся за стойку амортизатора и другие детали подвески. Однако, слишком маленький вылет увеличивает нагрузку на ступичные подшипники и, при определенных значениях, шина может тереться о крыло автомобиля, особенно при срабатывании подвески. А слишком большое значение вылета может не дать установиться диску на машину изначально, поскольку внутренняя часть диска будет упираться в тормозной суппорт или другие детали подвески автомобиля.

Как узнать допустимый вылет диска? Лучше всего руководствоваться рекомендациями завода-изготовителя машины и каталогами применяемости различных производителей дисков. В каталогах указывается: к каким конкретно автомобилям подходит данный диск и какими сертификатами это подтверждено. Если в каталоге указано, что данный диск подходит к вашей машине и на него есть международный сертификат, например, TUV, то эти диски можно смело ставить на машину. При этом дилер авто не имеет права предъявить вам претензии и снять машину с гарантийного обслуживания.

Многие путаются, думая, что раз параметр называется «вылет», то чем он больше, тем колесо будет больше выступать наружу машины. Но на самом деле все совсем наоборот. Чем меньше вылет диска, тем больше колесо будет сдвигаться наружу автомобиля .

d57.1 Диаметр центрального отверстия, которое измеряется со стороны привалочной плоскости и называется этот параметр DIA диска . Диаметр DIA измеряется в мм. и в нашем случае равен 57.1 мм.

Многие производители легкосплавных дисков делают DIA большего диаметра, а для центровки на ступице используют переходные кольца. Эти кольца бывают изготовлены из пластмассы или из металла. Пластмассовые кольца менее прочные, но у них есть очень большое преимущество над алюминиевыми переходными кольцами. В условиях российских зим, пластмассовые кольца, из-за отсутствия окисления, не дают возможности «прикипеть» литому диску к ступице.

Диаметр отверстия под ступицу (DIA диска) на штампованном (стальном) диске, должен совпадать с рекомендуемым значением (+ — 0.1мм), поскольку на стальных дисках не применяются переходные кольца.
Диаметр отверстия под ступицу на литом или кованом дисках определяется пластиковой втулкой (переходным кольцом), которая подбирается непосредственно для вашего автомобиля, после выбора модели диска.
Оригинальные диски, которые устанавливаются на машину заводом-изготовителем автомобиля, обычно не предусматривают установку переходных колец, и изготавливаются сразу с необходимым диаметром центрального отверстия DIA.
