Как проверить термостат на ваз-2110?

Не работает термостат. Признаки и симптомы

Только самый безответственный автомобилист может не обратить внимание на некорректную работу системы охлаждения двигателей ВАЗ 2110. Постоянный перегрев или наоборот, работа на низкой температуре охлаждающей жидкости грозят не только высоким уровнем износа колец, поршней и вкладышей

В критических случаях перегрев может стать причиной приклинивания или заклинивания поршневой, проворота коренных или шатунных вкладышей, загиба клапанов, разрушения распредвала и многих других неожиданных неприятностей.

Старый и новый клапаны термостата. Износ очевиден

Как работает термостат ВАЗ 2110

Теоретически термостат десятки представляет собой обычный клапан, который управляется термочувствительным элементом.

Как показано на схеме, термостат выполнен в виде перепускного нагруженного пружиной клапана. Под воздействием пружины он находится в открытом положении и пропускает жидкость по полному кругу через радиатор системы охлаждения. В этом случае жидкость быстрее охлаждается, но, естественно, прогревается очень медленно, особенно зимой.

Поскольку мы знаем, что нормально двигатель может работать только при температуре в пределах 97-105 градусов, то в случае постоянной циркуляции жидкости по большому кругу в холодное время года прогрев мотора происходит очень медленно. Это вызывает повышенный расход топлива и сильный износ трущихся деталей двигателя.

Схема системы охлаждения ВАЗ 2110 с инжекторным мотором 21114-21124

Вот поэтому клапан термостата и должен открываться только тогда, когда температура антифриза достигнет 95-98 градусов . Естественно, в зимнее время ему бы лучше срабатывать попозже, а летом пораньше. Но поскольку термостат в ВАЗ 2110, на Приорах и Калинах, а также Грантах и Вестах не имеет сервопривода, управляемого электроникой, то температура срабатывания клапана регулируется только заменой термостата на другую модель с другим порогом срабатывания. В продаже их предостаточно и опытные водители рекомендуют на зиму ставить устройства с температурой открытия клапана около 95 градусов , а на лето — с температурой около 85-90 градусов .

Признаки неисправности термостата ВАЗ 2110

Мы понимаем, что при даже такой простой механизм как клапан термостата подвержен самым разным поломкам. Они могут быть вызваны как отвратительным качеством купленных новых деталей, так и нарушением правил эксплуатации самим водителем. Поскольку клапан механический, то и причин его выхода из строя может быть очень много — от плохого или изношенного антифриза, до коррозии или механического износа привода клапана. Основные признаки неисправности термостата очевидны:

Перегрев двигателя без особых нагрузок . Это говорит о том, что не сработал термоэлемент клапана термостата или же не включился вентилятор радиатора. Со второй проблемой мы разобрались более чем детально здесь. С первой еще проще. Для выяснения причин перегрева необходим демонтаж термостата и проверка работоспособности его клапана.
Для проверки термостата необходимо снять крышку в сборе с клапаном
Двигатель не прогревается . Снова все вопросы к клапану термостата и режимам включения вентилятора радиатора охлаждения. В этом случае клапан заклинил в открытом положении и не дает жидкости прогреться до нормы. Особенно такая проблема актуальна в холодное время года.

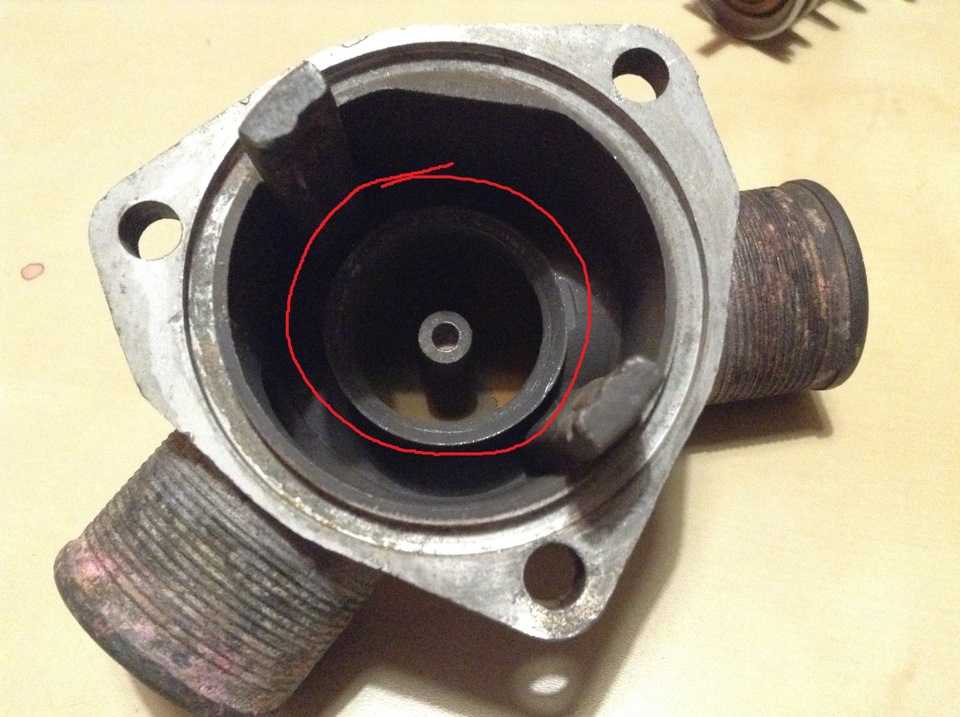

Закоксованный клапан термостата
Самая сложная для диагностики ситуация, когда клапан работает нестабильно или заклинил в промежуточном положении между закрытым и открытым каналом. В этих случаях неприятности подбираются с двух сторон — мотор может долго греться и быстро закипать.

Поломки термостата

Как любое другое устройство, на автомобиле ВАЗ 2110 термостат имеет свои признаки неисправности. В частности, если он выходит из строя, так значительно повышается рабочая температура двигателя

Обратите внимание на то, что на автомобилях ВАЗ после поломки термочувствительного элемента клапан переходит в положение, при котором жидкость циркулирует по меньшему кругу

Другими словами, она не поступает в радиатор. Если это случилось летом, то ничего приятного в такой поломке вы не увидите. Самый эффективный способ слегка остудить двигатель – это открыть печку и включить вентилятор обдува на максимальную скорость.

Причем двигатель будет перегреваться не только во время движения по населенному пункту с малыми скоростями, но также при езде на более высоких скоростях, когда, казалось бы, обдув всего подкапотного пространства происходит в усиленном режиме.

Но если у вас появились такие симптомы на автомобиле ВАЗ 2110, термостат обвинять сразу же не стоит. Вполне возможно, что вы перепутали поломку датчика включения вентилятора и непосредственно термостата. На инжекторных автомобилях измеряется температура в корпусе термостата (на фото видно расположение датчика температуры).

На электронный блок управления, а также на прибор в панели перед водителем, поступает сигнал именно с него. Если на автомобиле происходит управление работой вентилятором через электронный блок управления, то работает вышеописанная схема. Но на старых автомобилях ВАЗ 2110 и подобных, используется второй датчик, который работает только лишь с вентилятором.

Находится он в корпусе радиатора охлаждения. Как правило, он включен в минусовую цепь питания без каких-либо устройств коммутации, например, электромагнитного реле. Вследствие этого происходит обгорание контактов внутри датчика и преждевременный выход его из строя.

Что такое термостат и зачем он нужен

Термостат устанавливается абсолютно на всех моторах с жидкостной системой охлаждения. Они используется для максимально быстрого прогрева двигателя с последующим поддерживанием рабочей температуры. Устройство располагается на входе или выходе охлаждающей жидкости в блоке цилиндров в зависимости от конструктивных особенностей двигателя.

Принцип работы термостата достаточно прост. Пока антифриз не достигнет нужной для нормальной работы температуры, термостат перекрывает его движение через радиатор по большому кругу. В результате двигатель быстро нагревается, достигая рабочей температуры. После достижения показателя рабочей температуры более 80 °С, термостат открывает большой круг системы охлаждения, пропуская антифриз уже через радиатор, где тот охлаждается. По достижению максимально допустимого показателя температуры, термостат пускает всю жидкость через большой круг, а малый перекрывает.

Устройство термостата тоже не сложное. В его основе находится цилиндр, наполненный церезином, по своим свойствам напоминающим воск. В него помещается резиновая вставка с металлическим штоком. При нагревании церезин превращается в жидкость и расширяется, при этом выталкивая из цилиндра металлический шток.

Рассчитав степень выдвижения штока, в зависимости от температуры, разработчики высчитывают степень открытия термостата. Цилиндр со штоком помещается в металлическую рамку, поэтому выдвигающийся шток перемещает цилиндр, открывающий поток жидкости в большой круг системы охлаждения, второй клапан одновременно перекрывает малый круг. Чтобы при охлаждении церезина шток возвращался на место, на него устанавливается пружина.

На некоторых термостатах дополнительно монтируется воздушный клапан, через который удаляются воздушные пробки, возникающие в системе охлаждения. На более сложных двигателях может быть несколько контуров охлаждения, каждый из которых контролирует свой термостат. Более современные устройства имеют электронную систему управления, они точнее контролируют температуру двигателя, но обладают более сложной конструкцией.

В домашних условиях: как проверить термостат непосредственно при покупке в магазине и перед тем, как ставить

Брака, особенно среди российских терморегуляторов для ВАЗ, предостаточно. К сожалению, удобного способа полноценно опробовать узел непосредственно в торговой сети нет. Держа в руках термоприбор, максимум, что можно сделать – подуть в штуцер, открывающий доступ к радиатору. Если воздух идти не будет, то большой круг закрыт, что и надо при комнатной температуре.

Переместится ли клапан в противоположную позицию, в которой поток движется через теплообменник, при покупке в магазине никто не скажет и термостат придется проверить в домашних условиях. Смысл в этом есть: если брак будет выявлен до постановки на автомобиль, лишний раз сливать «охлаждайку» и крутить гайки не придется. Диагностика происходит в кастрюле, предварительно заполненной холодной водой:

Погрузить терморегулятор в воду так, чтобы он не соприкасался со стенками емкости (подвесить на проволоке, противоположный конец которой закрепить на перекладине).
Опустить в кастрюлю термометр, градуированный до 100°C.
Включить конфорку.
Проследить, начинает ли открываться клапан при приближении к температуре срабатывания термостата (вынимать пассатижами из кипятка или поднимать за палочку и смотреть, течет ли вода из выхода).
Удостовериться, полностью ли термопереключатель переходит к циркуляции на большой круг (вода прекращает литься из другого патрубка).

Это универсальная технология оценки работоспособности терморегулятора. Иногда конструкция узла позволяет воспользоваться ухищрениями, физическая сторона которых знакома каждому со школьных лет. К примеру, на ВАЗ 2110 и первых Приорах процедуру диагностики можно упростить:

Повернуть деталь так, чтобы торец нижнего патрубка смотрел вниз (горизонтальное положение), и опустить в воду.
Развернуть терморегулятор в воде на 90° так, чтобы он стал вертикально, а штуцер к нижнему шлангу, идущему от радиатора, был внизу. Перед клапаном останется воздух.
Закрепить прибор на перекладине.
Нагревать воду. Клапан, начиная приоткрываться, выпустит воздух в виде пузырей в кастрюле.
Подливая водичку в верхний патрубок (идет к верхнему штуцеру радиатора), следить за тем, когда ее уровень прекратит понижаться. Это свидетельство того, что деталь полностью перешла на большой круг.

Устанавливая новый узел, рекомендуется менять хомуты и шланги. Присоединив трубки, туго затяните хомуты, чтобы потом не консультироваться, почему уходит антифриз из расширительного бачка и как бороться с течью.

Как проверить термостат не снимая его с машины

Проверить работу устройства, без его снятия можно только условно. Исключением могут быть только случаи, когда его заклинило. В подобной ситуации вывод об исправности термостата можно осуществить, проверив температуру патрубков, период за который совершился прогрев и датчику температуры.

Для проверки следует включить двигатель и подождать 2 минуты, затем потрогать шланг, идущий от термостата к радиатору. За это время клапан еще не срабатывает и шланг должен быть холодным. Если он горячий – в клапане есть какие-либо неполадки, и когда спустя какое-то время шланг не становится горячим – клапан заклинило и следует чинить устройство.

Профессионально проверить термостат способы только специалисты. Если возникают нарекания на работу двигателя, лучше будет обратиться к опытным работникам и своевременно устранить проблему.

Конструкция термостата ВАЗ 2110

В его основе находится чувствительный элемент, он полностью погружен в жидкость. При нагреве биметаллическая пластина деформируется. Клапан термостата открывается, а жидкость, которая находится в системе охлаждения, начинает перемещаться в одном направлении. Если упростить всю конструкцию, то окажется, что термостат ВАЗ 2110 служит для того чтобы подавать горячий тосол в радиатор.

На автомобилях первых выпусков корпус элемента и блок двигателя соединялись при помощи небольшого патрубка. Если же взглянуть на новые десятки с инжекторными моторами, то можно увидеть, что в них крепление устройства произведено с помощью двух шпилек. Следовательно, между корпусом термостата и блоком ДВС нет никаких лишних резиновых изделий и хомутов. Имеется только прокладка из паронита.

В основе любого термостата лежит клапан, изготовленный из термочувствительного материала, а также корпус, полностью герметичный. Если на вашем автомобиле установлен инжектор, то термостат ВАЗ 2110 будет разборным. В случае с карбюраторной системой питания, его конструкция неразборная.

Если принять во внимание цену различных конструкций, то намного лучше использовать именно первый вариант, такой, который используется на инжекторных двигателях. Правда, весь в сборе элемент имеет достаточно высокую стоимость

Но при поломке не нужно менять его целиком, достаточно установить новый термочувствительный элемент, который расположен внутри корпуса. Сам же корпус менять не нужно.

Замена термостата автомобиля ВАЗ-2115

В случае, когда неисправность установлена, необходимо заменить отработавшую свое деталь. О том, как поменять термостат на ВАЗ-2115, инжектор 8 клапанов, речь пойдет ниже.

Кроме нового термостата в сборе, необходимо будет приобрести расходные материалы:

набор ремонтных прокладок (уплотнительных колец);
антифриз;
термостойкий герметик.

Перед тем как будет проведена замена термостата нужно приготовить инструменты, которые понадобятся во время проведения работ:

торцевые или рожково-накидные ключи на 12 и на 13;
набор отверток;
емкость для сливаемого антифриза, вместимостью не менее 7 л.

Замена вышедшего из строя оборудования включает в себя:

Подготовку автомобиля к проведению ремонта: машина устанавливается на ровную поверхность, активируется стояночный тормоз. Работы начинаются после полного остывания мотора.
Для демонтажа неисправного термостата необходимо:
- открыть расширительный бачок, открутив крышку с горловины;
слить антифриз через кран радиатора (для этого и нужна была 7-литровая емкость);
снять корпус воздушного фильтра;

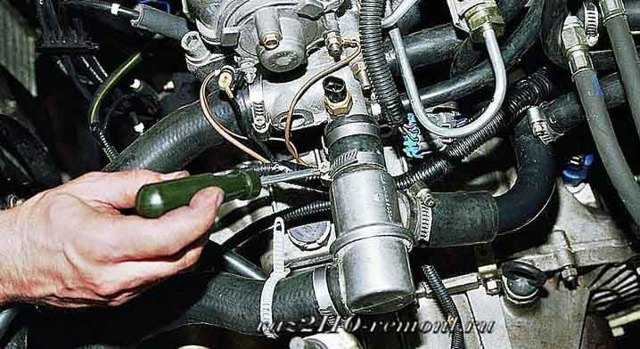

с помощью отвертки ослабить хомуты на патрубках радиатора и отсоединить шланги;

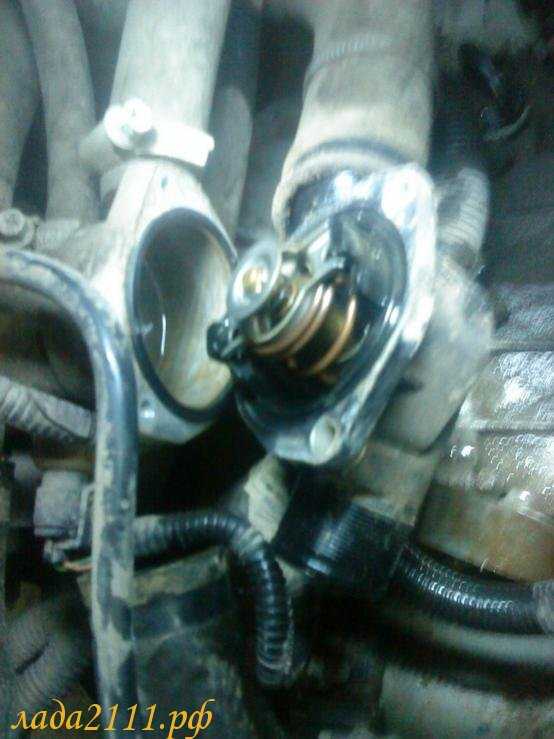

выкрутить 4 болта крепления термостата и снять его вместе с кольцом уплотнения.

После снятия старой запчасти, начинаем установку новой. Работа по монтажу нового термостата заключается в следующем:

Контур по всему периметру смазывается термостойким герметиком.
Устанавливается уплотнительное кольцо.
Накладывается новая прокладка.
С помощью болтов новый корпус термостата крепится к двигателю.
Подсоединяются шланги.
Затягиваются хомуты.
Сливной кран радиатора закрывается.
Заливается охлаждающая жидкость.

После окончания процедуры замены нужно проверить работоспособность системы охлаждения и отсутствие протечек. Для этого машина заводится и прогревается до максимальных значений, которые позволят включиться большому кругу охлаждения. Все патрубки-шланги должны стать горячими. Для полной уверенности в правильной работе термостата и герметичности системы можно включить печку.

Чтобы замена терморегулирующего элемента не стала рутиной, нужно приобретать качественные экземпляры. Коротко об этом.

Проверка на работоспособность

Проверить термостат на работоспособность крайне важно. Это поможет точно определить неисправный элемент системы циркуляции

Существует 2 варианта диагностики: в нагретой жидкости или непосредственно на работающем агрегате.

Диагностика на месте

Для этой проверки не потребуется демонтаж термостата. Проверку можно провести в полевых условиях, без использования инструментов.

Необходимо:

Завести непрогретый мотор.
Дать антифризу прогреться до 80 градусов.
Дотронуться до нижнего патрубка, присоединенного проверяемому узлу.

В начале этот патрубок остается холодным. После повышения температуры выше 80 градусов, клапан термостата должен открыться, а сам антифриз нагреть этот патрубок.

Термостат неисправен если:

Патрубок не нагрелся. В этом случае терморегулятор не вышел из седла.
Патрубок начал нагреваться одновременно с радиатором. Клапан не перекрывает доступ к полному кругу циркуляции.

Если выявлена одна из описанных неисправностей, термостат потребуется поменять.

Замена термостата ВАЗ-2110

Демонтаж основного элемента охлаждающей системы нужно уметь создавать не только лишь для его Замены, да и для повторяющейся проверки. Потому подготовьте инструменты:

две канистры (незапятнанные, из пластика объемом 5 л.);
кропотливо промытую пластиковую бутылку;
крестообразную отвертку среднего размера;
малярный конус;
гаечные ключи (размеры 8 и 12).

Работы по ремонту проводятся по аннотации:

Разборку следует начинать с корпуса воздушного фильтра. С помощью ключа на 8 открутите болты, держащие его. Их всего два.
Пристально осмотрите корпус и удалите датчик, который у него размещается.
После этих процедур с фильтра конечно снять защитную оболочку. Удалите сам фильтр.
Сходу после проведения обрисованных выше процедур вы можете без проблем узреть термостат. Ослабьте хомут, который прятался под корпусом.
Разрежьте одну пластиковую канистру – удалите одну из ее боков так, чтоб сливное отверстие размещалось снизу. Так вам выдадут комфортную емкость, в какую есть вариант собрать тосол с патрубков. С применением отверстия с крышкой, возможно просто переместить жидкость в целую канистру.
От пластмассовой бутылки отделите горлышко.
Обрезанную канистру подставляйте под патрубки в те моменты, когда вы их отсоединяете. Делайте это в таком порядке:
отделите от расширительного бачка;
от радиатора;
от печки;
от мотора.
В течении этого ремонта есть вариант сразу поменять патрубки. Осмотрите их на предмет износа и по мере надобности сразу проведите установка новых.
После демонтажа термостата в приготовленную канистру попадет еще малость тосола, не убирайте емкость лет 30 времени.
При наличии фильтра из малярного картонного конуса процедите тосол в чистую канистру.
Установите новейшую деталь и затяните что остается сделать нашему клиенту хомуты. Охлаждающую жидкость залейте в бачок расширителя. Произведите сборку воздушного фильтра.

Замена топливного фильтра ваз 2110 инжектор 8.

На протяжении ремонта идеальнее всего поменять тосол и воздушный фильтр. Сразу после сборки заведите движок, чтоб убрать из охлаждающей системы воздушные пробки. Не следует сходу трогаться с места, для этой цели вам для вас будет нужно прогреть движок на холостом ходу.

В итоге проверьте уровень воды в расширительном бачке. Если он свалился, проверьте качество сборки. Если необходимо долейте тосол.

Снятие термостата ВАЗ 2110

При демонтаже термостата необходимо выдержать некоторое время, чтобы двигатель полностью остыл. В противном случае можно получить травмы. Затем полностью сливается жидкость из системы охлаждения. Для этого предусмотрено два сливных отверстия, которые находятся на радиаторе блоке двигателя. Независимо от того, какой тип именно у вас на автомобиле установлен, эти сливные отверстия будут присутствовать.

На радиаторе заглушка выкручивается руками. Бронзовая заглушка, которая находится в блоке двигателя между третьим и четвертым цилиндром, выкручивается ключом на «13». Чтобы жидкость начала сливаться, необходимо выкручивать пробку на расширительном баке. Чтобы демонтировать термостат старого образца, необходимо при помощи отвертки или ключа на «8» (иногда «6») провести ослабление хомутов. После этого снимаете термостат.

Если у вас на автомобиле установлен термостат нового образца, то потребуется провести те же самые операции по сливу жидкости. Как правило, после демонтажа обнаруживается, что прокладка под ним разрушилась. Если это случилось, то в обязательном порядке установите новую. Если у вас имеется паранит, то можно даже вырезать прокладку из него.

Чтобы улучшить герметичность, вам потребуется зачистить и обезжирить все места, которые прилегают друг другу. А также рекомендуется наносить на паронитовых прокладку тонкий слой силиконового герметика. Но запомните, если вы его наносите, то затяжку резьбовых соединений проводить только минут через 15-30. Жидкость в систему охлаждения залить можно будет примерно через час.

Виды термостатов

Двигатель автомобиля может быть оборудован различными видами термостатов, различающиеся следующими вариантами исполнения:

1. Одноклапанный. Отличается надежностью и простотой устройства, из-за чего устанавливается на большинстве моделей автомобилей.

2. Двухступенчатый. Относится к разновидности термостатов с одним клапаном. Устанавливается в тех системах охлаждения, где создается высокое давление охлаждающей жидкости, которое клапану сложно преодолевать. Данная конструкция предусматривает наличие 2х тарелок клапана – большой и малой. Первой срабатывает малая, так как открывается легче, и при открытии тянет за собой большую, которая в свою очередь полностью открывает канал для прохождения охлаждающей жидкости.

3. Двухклапанный. Имеет два раздельных клапана, находящихся в одном корпусе. Первый – основной, предназначен для отсечения циркуляции антифриза по большому кругу. Второй – перепускной, контролирует циркуляцию по малому кругу. Их работа синхронизирована таким образом, что при перекрытии одним из них циркуляции охлаждающей жидкости, другой открывает нужный контур. Подобная конструкция термостата широко применяется в автомобилях, выпущенных на территории СНГ.

4. С электронным управлением. Отличается эффективной и точной работой за счет применения электронного управления, но достаточно сложен в устройстве. Основное преимущество данного вида термостатов – обеспечение различных температурных показателей для оптимальной работы двигателя в различных режимах эксплуатации. По конструкции это одноклапанное устройство с дополнительным нагревательным сопротивлением, которое управляется ЭБУ. Такой термостат поддерживает рабочие температуры, оптимальные для всех режимов работы силового агрегата с амплитудой от 85 до 110 о С. При этом наблюдается снижение потребления топлива и небольшой прирост мощности.

Три случая для замены термостата

Так как термостат является достаточно простой деталью, менять его нужно только в трёх случаях:

Если клапан заклинило в закрытом состоянии и антифриз ходит только по малому кругу .
Если клапан заклинило в открытом состоянии, и охлаждающая жидкость циркулирует только по большому кругу . К этому же пункту можно отнести случаи, когда клапан клинит в полураскрытом положении.
Если машина эксплуатируется в жарком климате, и стандартный термостат не справляется с нагрузкой , его также нужно заменить на другую модель, которая будет предназначена для эксплуатации в жарком климате.

Клапан заклинило в закрытом состоянии

Заклинить может старый термостат и даже новый, если изделие низкого качества.

Что касается случая, когда клапан заклинило в закрытом состоянии, то это очень опасно для двигателя.

Безусловно, каждый из водителей летом наблюдал картину, как автомобили стоят с открытым капотом, из-под которого валит пар, а под машиной растекается лужа. Эта ситуация случается из-за перегрева охлаждающей жидкости, которая расширяясь при нагреве, разрывает патрубки или радиатор.

Как определить неисправность термостата даже с неисправным датчиком температуры двигателя

Если температурный датчик вышел из строя, то опытный водитель может определить повышение температуры по поведению автомобиля. Когда двигатель перегревается, он начинает сильно «тупить», то есть медленно набирает обороты и скорость. В этом случае рекомендуется быстро прекратить движение и подождать, пока мотор не остынет.

Если же клапан термостата заклинит в открытом состоянии, то летом это можно и не заметить. Зимой эту проблему можно определить по медленному нагреву салона.

Устройство системы охлаждения

Модельный ряд «Лада Самара» получил закрытый тип узла охлаждения. Отвод тепла от деталей силовой установки осуществляется при помощи охлаждающей жидкости. Также ее называются антифризом и тосолом. Перед тем как начинать поиск неисправности и последующий ремонт, стоит изучить устройство. Ниже расписаны основные элементы:

Отопительный радиатор (также его называют «печкой»). Отвечает за подачу тепла в салон автомобиля.
Расширительный бачок. Через него доливается охлаждающая жидкость, также это изделие компенсирует изменение объема антифриза из-за нагрева или охлаждения.
Термостат. Это устройство выполняет регулировку количества антифриза, который проходит через радиатор. За счет термостата в системе поддерживается определенный температурный режим.
Центробежный насос, который также называется помпой. Агрегат осуществляет циркуляцию антифриза.
Датчик температуры жидкости (ДТОЖ). Единственная электроника, которая участвует в работе узла.

<hr/>

<hr/>

Заключение

Замена термостата на ВАЗ-2110 — процесс несложный. Главное делать всё аккуратно и не вырывать патрубки силой.

Всем привет !Кто читал прошлый БЖ в курсе, что машина начала греться, а нижний патрубок предательски не хотел греться, дело ясное, термостат отказался работать. Пришлось выждать каникул, затариться запчастями и ехать в гараж на замену термостата.

Были куплены : Термостат для ваз 2110 (нового образца 6-ти дырочный»), комплект патрубков, датчик включения вентилятора, новый расширительный бачок, новая крышка РБ (синяя), новая крышка маслозаливной горловины ( старая уже не держалась ), набор хомутов, тосол «Аляска -40» ( на заметку людям, данный тосол одобрен журналом «За рулём») — 20 кг.

Приехал в гараж, слил тосол и ох**л, вместо приличного голубоватого тосола, вылилась жёлто-коричневая жидкость с песком и чем то ещё. Принято решение делать промывку, путем много кратного залития, проработки и слития тосола, пока не вымоется вся грязь. В принципе сработало, но некоторая грязь всё же осталась, так что летом буду домывать, а пока всё в норме. Присадки не использовал, т.к. они всё же агрессивны.

Далее снял старый термостат, он оказался старого образца, да к тому же видимо уже ремонтировался.
