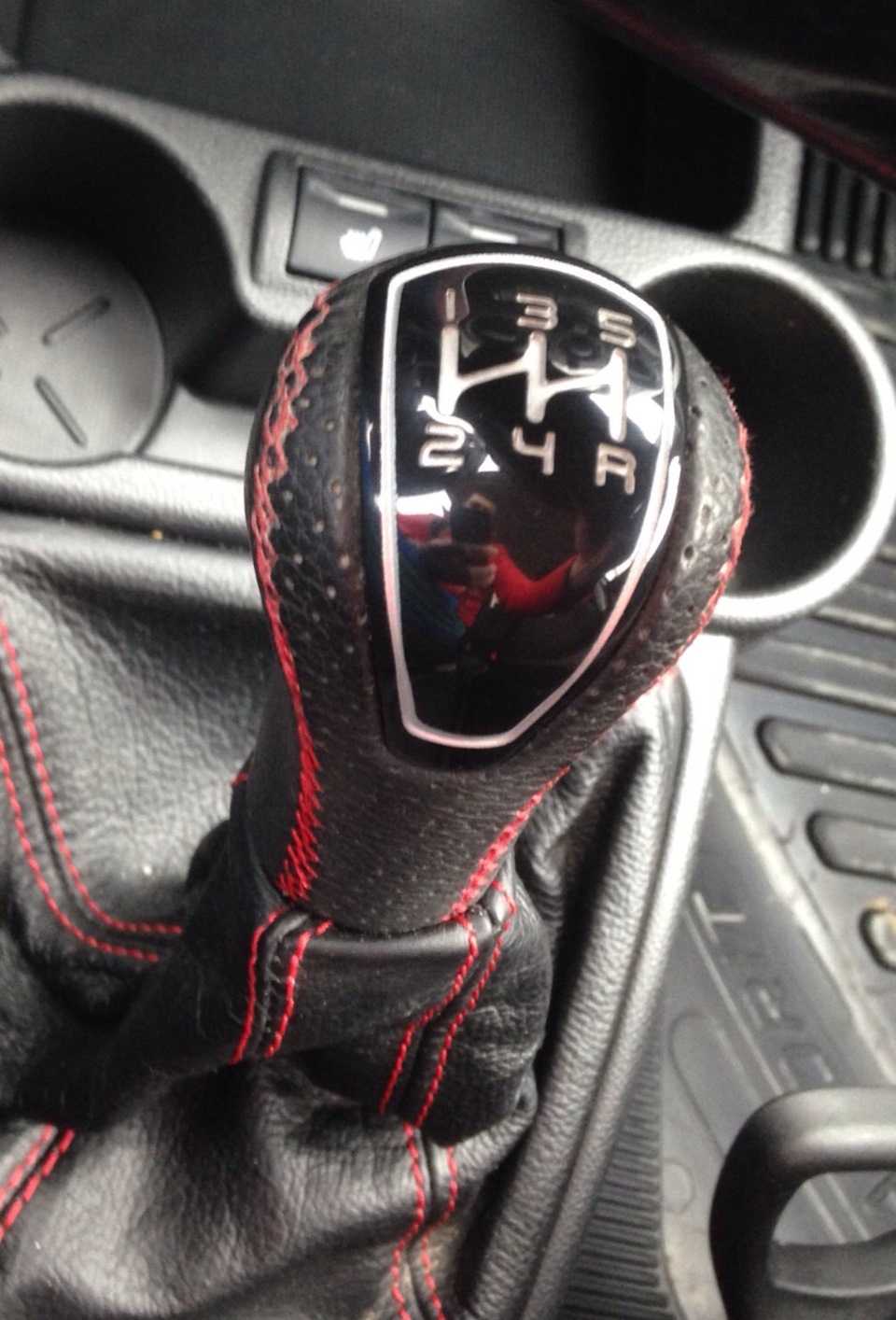

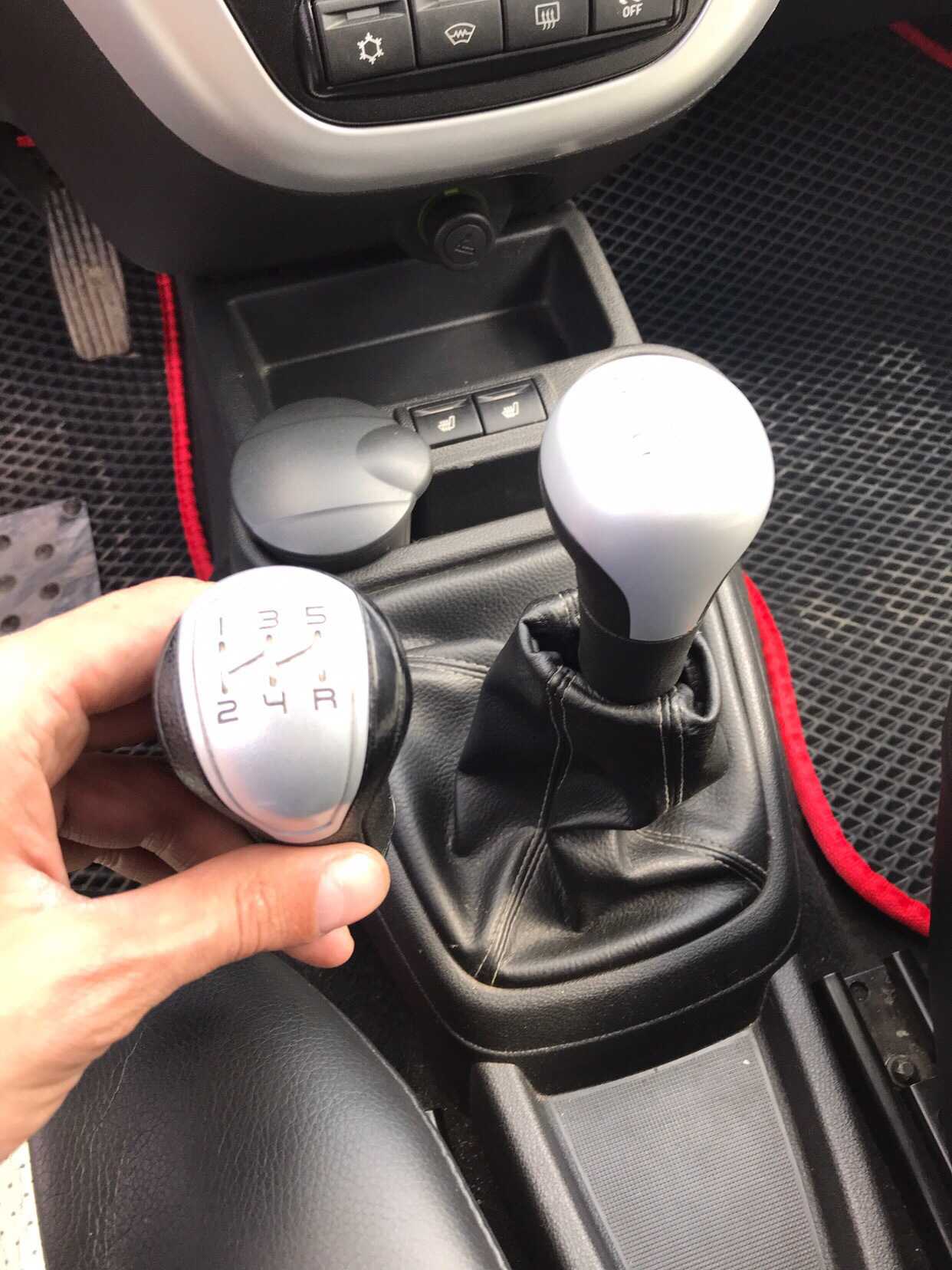

Как включить заднюю скорость на гранте?

Механизм выбора передач гранта с тросовым приводом

Тип	механика
Количество передач	5
Для привода	передний
Объем двигателя	до 1.6 литра
Крутящий момент	до 150 Нм

Какое масло лить	Лукойл ТМ-4 75W-90 GL-4
Объем смазки	3.1 литра
Замена масла	раз в 70 000 км
Замена фильтра	каждые 70 000 км
Примерный ресурс	150 000 км

Пути решения проблемы

Если вы решили самостоятельно произвести ремонт вашей КПП, то предлагаем вам воспользоваться нашей инструкцией. Вы должны быть готовы к тому, что любой ремонт подразумевает демонтаж и разбор коробки передач. Помните о том, что если во время разбора КПП вы заменили хотя бы одну деталь, то нужно подобрать регулировочное кольцо для подшипников дифференциала.

Инструментарий

Для демонтажа и ремонта КПП Калины приготовьте:

набор торцевых гаечных ключей. В частности, вам понадобятся ключи на «10», «13», «14» «17», «32»;
большая шлицевая отвертка;
бородок;
молоток;
емкость для слива трансмиссионной жидкости;
плоскогубцы;
шприц для заправки агрегата трансмиссионным маслом;
крестообразная отвертка.

Шаги

Также попросите о помощи друга, ведь для снятия вам понадобится помощник и, разумеется, гараж с ямой или эстакада. Итак, снимаем агрегат :

Рассмотрим ремонт основных поломок, встречающихся в машинах Калина. Данные поломки можно устранить в домашних условиях, имея базовые знания по ремонту КПП.

Замена выжимного подшипника сцепления

сняв агрегат, нужно вывести концы пружинного фиксатора из места соединения с муфтой подшипника;
затем демонтируйте выжимной подшипник;
отсоедините фиксаторы пружинного держателя, после чего демонтируйте подшипник сцепления;
возьмите новый подшипник и осмотрите его — он должен вращаться вокруг своей оси легко и без проблем;
перед установкой детали необходимо смазать направляющую втулку консистентной смазкой;
вам нужно вставить деталь в муфту таким образом, чтобы ее выступающая часть была направлена в сторону от муфты;
элемент нужно зафиксировать при помощи пружины.

Замена сальников

вытащите сальник внутреннего шарнира из агрегата при помощи плоской отвертки;
возьмите новую деталь и запрессуйте ее до упора внутрь агрегата;
теперь открутите болты фиксации направляющей втулки и снимите ее;
используя отвертку, снимите сальник первичного вала;
таким же образом запрессуйте новую деталь, чтобы ее рабочая сторона была направлена внутрь агрегата;
теперь отключите тягу управления агрегата от шарнира переключения скоростей;
открутите болт фиксации гарнира к штоку переключения скоростей и демонтируйте его;
аккуратно, при помощи молотка и зубила выбейте обойму из картера агрегата и демонтируйте ее в сборе с сальником штока переключения скоростей;
извлеките непосредственно сальник и замените его на новый, вбивая на место до упора;
рабочую сторону детали лучше смазать трансмиссионной жидкостью.

Замена вилки выключения сцепления

чтобы заменить , необходимо демонтировать КПП и снять с нее выжимной подшипник выключения сцепления. Здесь вам пригодится нож или отвертка и плоскогубцы;
подденьте пыльник сцепления и отсоедините его от рычага вилки;
затем отсоедините лепестки крепления с внутренней стороны картера;
подденьте ножом или отверткой пластиковую втулку оси вилки. Если этот элемент у вас в агрегате уже в плачевном состоянии, то, не мешкая, замените его. Также заменить деталь нужно, если лепестки крепления износились;
отодвинув вилку сцепления, выведите ее конец из втулки, которая находится в картере. Снимите вилку и рычаг коробки;
отсоедините фиксатор с вилки сцепления, предварительно сжав его концы плоскогубцами. Если сам фиксатор уже отработал свой срок службы и по нему видно, что он потерял упругость, то деталь необходимо заменить;
после этого произведите осмотр вилки: если ее рычаг треснул, прогнулся, повреждены лапки в местах непосредственной состыковки с муфтой выжимного подшипника, то замените деталь. Для этого втулку нужно выбить, а новый компонент запрессовать до упора, не забывая перед этим смазать металлические и пластиковые элементы смазкой или маслом;
установка вилки сцепления на Ладах Калинах производится в обратном порядке.

Теперь вы знаете, что нужно делать, если плохо включается первая скорость. Замену этих компонентов можно произвести своими силами в домашних условиях. Главное — это четко следовать инструкциям. Если вы не уверены в своих силах, то обратитесь за помощью к специалистам. Сделав все, как сказано в инструкции, установите КПП обратно на ее место, после чего залейте в нее трансмиссионную жидкость.

Характеристики всех типов КПП Лады Гранта

Первая механическая коробка передач этой модели класса седан и лифтбек получила индекс 2180. Ей на замену вскоре пришла модернизированная КПП с тросовым приводом, которая индексируется как 2181. Она устанавливается, начиная с комплектации «стандарт».

Тяговая и тросовая КПП Лады Гранта

Разница между двумя этими КПП очевидна. Первое и главное заключается в использовании вместо жёстких тяг, усиливающих вибрацию на кузов и кулису, более гибких тросов от японского производителя Atsumitec. Кроме этого, отличались КПП 2180 от 2181 и другими параметрами.

На 2181 установлены синхронизаторы в виде конусов, что позволило снизить воздействие на рычаг переключения передач при установке 1-й или 2-й скорости.
Диск сцепления стал больше в диаметре (215 мм). Из-за этого увеличился в размерах картер сцепления, а стартер стал располагаться вдоль ДВС.
Синхронизаторы получили зубья с уменьшенным скосом угла (100 градусов), снизилось и усилие начального поджатия до 70 Нм.
Иной механизм выбора скоростей стал разработкой компании Schaeffler. Кроме того, он был перенесен вверх, что позволило снизить усилие при переключении в холода и устранить масляные подтёки.
Четкость переключения передач стала возможна, в том числе, благодаря селекторной пластине.
Вместо минерального трансмиссионного масла стали использовать с завода полусинтетическое, а объем масла снизился до 2,2 литра.

Конструктивно КПП стала не только надёжнее, но и комфортнее для водителя. Вибрации на рычаг КПП и кузов в целом значительно снизились. Скорости стали включаться четко и без задержек. Вместе с тем модернизация коробки передач на Ладе Гранта и на Калине 2 повлекла за собой среднее увеличение цены на 5000 рублей. По мнению экспертов, главное отличие обновленной трансмиссии не столько в надёжности, сколько в качестве включения передач.

Особенности роботизированной КПП

Помимо обновленной механики, Лада Гранта с 2015 года, начиная с комплектации «люкс», может оснащаться роботизированной коробкой передач. Новая трансмиссия будет комплектоваться в вариациях «норма» и «люкс». По задумке инженеров это устройство должно полностью свести на нет негативное влияние человеческого фактора, при котором допускаются различные ошибки.

Гранта стала первым автомобилем семейства ВАЗ, получившим роботизированный вариант трансмиссии. В качестве основного производителя выступила японская компания Jatco, известная в своей сфере по разработке и выпуску роботизированных, автоматических КПП и вариаторов. На Гранту стали устанавливать проверенную годами 4-ступенчатую коробку. Не самая современная, но надёжная.

Особенности АКПП

Период адаптации робота и выпуск первых пилотных версий Гранты на автомате длился довольно долго. За это время симбиоз отечественных и японских разработок подвергался многочисленным калибровкам. Модернизация включала в себя около 30 доработок, причём в процессе принимали инженеры из Австрии. Только после этого АКПП пошла в серию.

Специалисты учли даже вопросы эргономичности: рука удобно ложится на рычаг переключения передач. Выбор соответствующих режимов имеет индикацию на селекторе, заданный режим также дублируется и на экране БК. Единственный недостаток, выявленный в процессе эксплуатации, заключается в ненадёжной фиксации рычага в выбранном режиме.

Коробка передач работает в нескольких режимах. Первая и вторая передача фиксированные. Есть кнопка overdrive, благодаря которой автомат не будет переключаться на четвертую скорость. Актуален этот режим при обгонах на трассе. Фиксированные первые две передачи используются для передвижения по бездорожью или в затяжных подъёмах в гору. В зимнее время коробка передач не будет включать повышенную 3-ю и 4-ю передачи до тех пор, пока масло не прогреется до 15 и до 60 градусов соответственно.

Особенности схемы автоматической трансмиссии привели к снижению клиренса автомобиля. Электронная начинка, управляющая устройством, находится позади, с левой стороны ниже фары. Многие полагают, что такое местоположение при ударе в ДТП приведёт к неуправляемости автомобиля. Но инженеры считают иначе. Автоматика будет надёжно контролировать работу. Судя по отзывам, система действительно функционирует без нареканий, и это не может не радовать.

Регулировка

На ВАЗ 2110 не так уж редки случаи, когда плохо включаются передачи, либо их выбивает. Специально для этого предусмотрен механизм регулировки привода выбора скоростей.

Регулировка может понадобиться, если:

коробка недавно снималась для ремонта;
одна из передач вылетает;
скорости включаются плохо или их попросту выбивает, когда машина движется.

Если у вас одна из таких проблем, попробуйте для начала провести регулировку. Ее последовательность:

Под низом ВАЗ 2110 найдите и несколько ослабьте гайку на болте, стягивающем хомут, который крепит тягу, предназначенную для управления КПП;
Чуть раздвиньте пазы конца тяги отверткой и образовавшуюся щель на самом хомуте. Это нужно для обеспечения легкого передвижения тяги по отношению к штоку выбора передач. Шток поставьте в нейтральное положение;
Освободите в салоне ручку переключения от чехла;
По специальному шаблону выставьте рычаг. Делается это так: в окно накладки кронштейна блокировки задней скорости установите шаблон. После этого введите упор оси рычага в паз шаблона, прижав его без лишнего усилия в поперечном направлении;
Затем отрегулируйте в заднем направлении осевой люфт штока, и его же осевой люфт поворотом влево;
Хомут установите, не доходя нескольких миллиметров до конца тяги. После чего хорошенько стяните хомут болтом.

Обкатка коробки «2181»: включаем передачу «R» правильно

В автомобилях «Калина» первого семейства использовалась механическая КПП, снабжённая соленоидом блокировки задней передачи. Если задняя скорость не включалась, обычно это было вызвано проблемами с электромеханикой. Тогда блокировку просто отключали и работоспособность восстанавливалась. В новой коробке ВАЗ, обозначаемой как «2181», используется другой метод блокировки – механический. Но препятствовать включению задней скорости может не только неисправная блокировка, но и неправильные действия владельца. О том, как нужно эксплуатировать коробку «2181», будет рассказано дальше, и речь пойдёт о периоде обкатки. Именно с ним как раз и связано большинство проблем.

Новая коробка передач «Гранты» и «Калины»: тяга к тросу

Многие знают, что у новой КП ВАЗ-2181 тросовый привод, кто-то слышал про многоконусные синхронизаторы. А некоторые утверждают, что это старая коробка «Рено», которую отдали на растерзание инженерам АВТОВАЗа. Автор собрал достаточно информации, чтобы развеять мифы и рассказать об интересных подробностях нового агрегата. Компьютерная графика Дмитрия Горева. В основе новинки, которую устанавливают на версии «Норма» и «Люкс», — прежняя коробка передач, появившаяся еще на ВАЗ-2108 и с небольшими модернизациями дожившая до сегодняшних дней. Ее слабые места хорошо известны: затрудненное включение, большие ходы рычага, размазанная схема переключения, низкий виброкомфорт.

Прикидывая, что и как можно улучшить, условились об одном: не трогать редукторную часть, а именно валы, шестерни, синхронизаторы. Иначе потребуются огромные финансовые затраты, необходимые для запуска в серию новой коробки, — без высокоточного оборудования не обеспечить должного качества зацепления, работы и синхронизации.

Так что же нового в коробке с индексом ВАЗ-2181?

Основные элементы коробки передач ВАЗ-2181:

1 — ведущая шестерня главной передачи;

2 — вторичный вал;

3 — первичный вал;

4 — вилка включения пятой передачи;

5 — вилка включения третьей и четвертой передач;

6 — выключатель фонарей заднего хода;

7 — картер сцепления;

8 — механизм переключения передач;

9 — центральный фиксатор.

Наша справка

Объем масла, заливаемого в коробку ВАЗ-2181, уменьшился на треть. Более того, с запуском в серию перешли с минералки на полусинтетику, которая сохраняет рабочие свойства до —42 ºС. Причем это касается и новой коробки, и старой (ее пока устанавливают на дешевые модификации «Стандарт»). Смазка не требует замены весь срок службы автомобиля, то есть в течение пяти лет или 200 тыс. км пробега.

СИНХРОНИЗАТОР

Итак, редукторная часть осталась прежней. Почти прежней: на первой и второй передачах все-таки пришлось установить многоконусные синхронизаторы. Во-первых, ради надежности: вторая ступень наиболее нагружена, а многоконусник, несомненно, продлит ей жизнь. Во-вторых, чтобы снизить усилие при включении передач.

Кроме того, коробку ВАЗ-2181 планируют устанавливать и на модели с более мощными двигателями. Поэтому необходимо сцепление увеличенного диаметра (215 мм), у которого, естественно, больший момент инерции. Это дополнительный аргумент в пользу многоконусного синхронизатора. Более мощное сцепление потребовало иного картера, ведь прежний вмещал максимум 200-миллиметровый диск.

Пришлось перенести и стартер, теперь он расположен не вдоль коробки, а вдоль двигателя.

На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки).

Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию.

Кроме того, изготовитель — немецкая (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.

Чтобы облегчить переключения, уменьшили угол скоса зубьев синхронизаторов (со 125 до 100º) и усилие предварительного поджатия (со 150 до 70 Н). Оставь разработчики при этих изменениях прежний одноконусный узел, не исключено, что появился бы хруст при быстром вживлении второй ступени (особенно при низких температурах) — так называемый пробой синхронизатора. С многоконусным этого не случится благодаря большей рабочей поверхности.

Новая коробка передач «Гранты» и «Калины»: тяга к тросу

В основе новинки, которую устанавливают на версии «Норма» и «Люкс», — прежняя коробка передач, появившаяся еще на ВАЗ-2108 и с небольшими модернизациями дожившая до сегодняшних дней. Ее слабые места хорошо известны: затрудненное включение, большие ходы рычага, размазанная схема переключения, низкий виброкомфорт.

Так что же нового в коробке с индексом ВАЗ-2181?

Основные элементы коробки передач ВАЗ-2181:

1 — ведущая шестерня главной передачи;

2 — вторичный вал;

3 — первичный вал;

4 — вилка включения пятой передачи;

5 — вилка включения третьей и четвертой передач;

6 — выключатель фонарей заднего хода;

7 — картер сцепления;

8 — механизм переключения передач;

9 — центральный фиксатор.

Наша справка

СИНХРОНИЗАТОР

Пришлось перенести и стартер, теперь он расположен не вдоль коробки, а вдоль двигателя.

Процесс ремонта

Если пропала задняя передача необходимо выполнить следующую процедуру. Посредством участия в цепи плавкой вставки «F21» посылается питание +12В на обмотку соленоида «L1». В рукоятке присутствует выключатель «S1», который осуществляет замыкание контакта «массы», что заставляет катушку соленоида активироваться.
Интересующий нас предохранитель находится внутри монтажного блока и установлен в восьмом посадочном гнезде LADA Kalina, если считать слева. Сила тока для данной вставки равна 10А. Если вдруг предохранитель оказался неисправен, то заменяем его аналогичной вставкой с указанной характеристикой.
Далее выполняем проверку самого выключателя. Для этой цели поднимаем чехол рукоятки и обнаруживаем разъем. Он коммутирован непосредственно с выключателем. Аккуратно производим отключение.
Берем обычную канцелярскую скрепку, с помощью которой замыкаем соответствующие контакты в разъеме.
Предпринимаем попытку включения передачи заднего хода на машине LADA Kalina, и когда данное действие удалось, делаем вывод о непригодности выключателя. Если постигла неудача, то продолжаем усердные поиски источника неприятности.
Снимаем разъем соленоида и в его контактные пазы вставляем две булавки. Теперь призываем на помощь тестер, которым производим замер напряжения. На дисплее прибора должна отобразиться цифра 12 (естественно, Вольт). Нагружаем эту локальную цепь путем подключения лампочки. 5-Ваттного устройства будет достаточно. Если лампа отказывается светиться, то имеем дело с обрывом. Присутствие напряжения здесь можно объяснить наличием сопротивления, появившегося за счет естественного образования оксида меди.
В 99 процентах случаев неисправности проводки, выраженной в переломах или обрывах питающих жил, причиной становится жгут, который располагается рядом с хомутом на поддоне.
Этот хомут демонтируем, аккуратно сдавив элементы его крепежа.
Отключаем разъем выключателя задних стоп-сигнальных огней. Достаем жгут. С гофрированной оболочки снимаем изоляционную ленту и извлекаем провода. Если имеет место обрыв, то это без труда обнаруживается.
С помощью кусачек отщипываем остатки поврежденной проводки и устанавливаем новые провода, которые подбираем с аналогичным сечением. Сам соединительный узел рекомендуем пропаять. Теперь изолируем. Как вариант, можно применить новую гофру. Наша цель – исключить проникновение влаги при эксплуатации.
Жгут фиксируем новым пластмассовым хомутом.
Подсоединяем ранее снятые разъемы и включаем питание соленоида.
Присутствие неисправности именно внутри самого соленоида – случай довольно редкий, однако возможный. Для проверки пользуемся все тем же тестером. Делаем замер сопротивления на выводах. Его значение должно равняться 2,2 Ом. Если выясняется, что виновником неисправности является соленоид, то для его замены потребуется слив масла из трансмиссии. Некоторые ловкачи умудряются обойтись без слива. После демонтажа они ловким движением рук затыкают отверстие подходящим кляпом, а перед установкой резко его удаляют. Незначительная утеря масла все же произойдет, но эти крохи можно без проблем долить.
При монтаже соленоида на Лада Калина не забывайте резьбовую часть смазать герметизирующим клеем, иначе спустя время масло начнет предательски сочиться из коробки.

Выбивание скорости

Если она включается, но сразу же выключается, то возможно заедание фиксатора в выжатом положении, поэтому свою работу он уже не выполняет. Также возможно разрушение пружины, которая поджимает шариковый фиксатор. Без усилия пружины он не сможет удерживать ползун в нужном положении.

При создании значительного усилия во время включения передачи может погнуться вилка включения.

Если это произошло, то шестерни уже не будут полностью заходить в зацепление, а сам ползун не будет доходить до упора, что будет мешать фиксатору войти в проточку.

Причиной плохого включения может быть и неправильная установка кулисы ручки КПП. В таком случае кулиса не доводит шестерню для полного зацепления.

Что в итоге

Итак, с АКПП Лада Гранта идет в комплектации «Норма +». Получается, вместе с автоматической коробкой также предусмотрен кондиционер, ABS и дополнительная подушка безопасности.

Не удивительно, что модель в этом случае получается дороже, однако по доступности отечественный автомобиль Лада Гранта с АКПП остается выгодным решением на фоне конкурентов.

В качестве итога отметим, что если необходима доступная машина с коробкой автомат, причем с относительно небольшим расходом топлива и неплохими ездовыми характеристиками, тогда Lada Granta автомат однозначно заслуживает внимания.
