Проточный водонагреватель своими руками: как сделать

Особенности выбора

В одной из статей мы писали, как выбрать бойлер косвенного нагрева , поэтому рассмотрим особенности выбора газовых проточных водонагревателей

На какие параметры обращать внимание в первую очередь?

Номинальная мощность

Чтобы сделать правильный выбор, заранее рассчитайте необходимое количество горячей воды в зависимости от числа потребителей. Колонки можно разделить на три вида по потребляемой мощности:

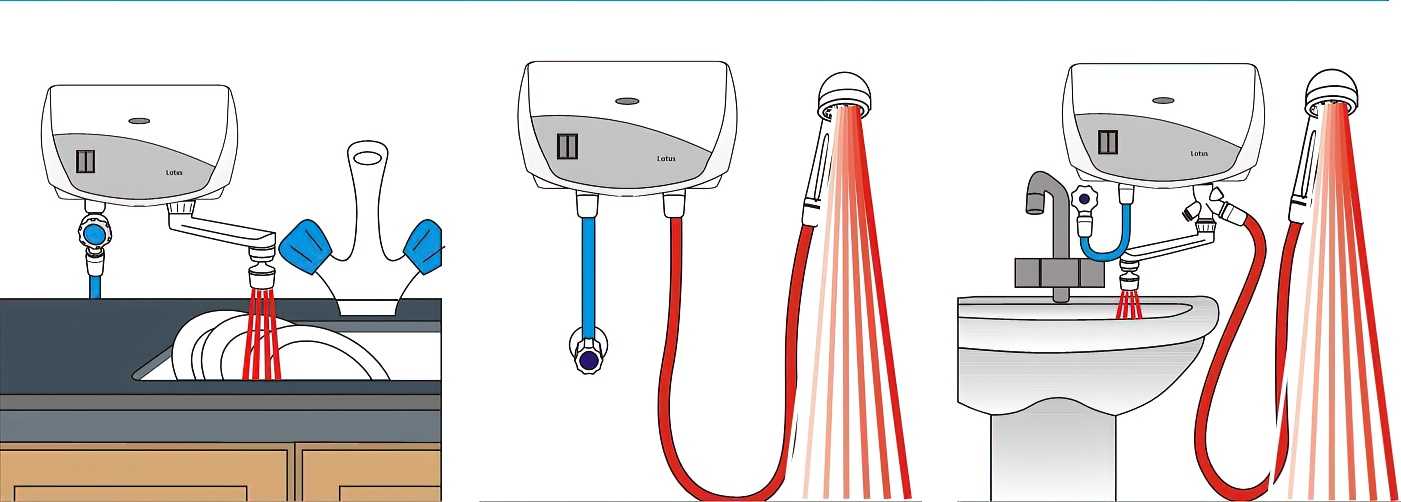

Небольшой мощности — от 17 до 19 кВт. Такие приборы подойдут для обслуживания двух потребителей и двух заборных точек (например, умывальник и душ). Выдают около 8 литров в минуту.
Средней — от 22 до 24 кВт. Устанавливаются в частных домах на 3-4 пользователей.
Высокой — от 28 до 30 кВт. Можно использовать для набора ванной и других целей одновременно. Обеспечивает хороший напор и нагрев.

Обратите внимание на КПД, которое указано в документе. Там может стоять полезная и потребляемая мощность — вам нужна полезная

Иначе вы рискуете купить технику, которая не будет соответствовать запросам.

Тип розжига

От данного критерия зависит удобство и безопасность эксплуатации.

Ручной розжиг. Одни из первых и бюджетных моделей. Чтобы запустить нагрев, нужно удерживать кнопку и поднести к запальнику спичку. Этот способ неудобен и небезопасен.
Пьезорозжиг. Разница с первым вариантом в том, что искра появляется при нажатии кнопки. Механическое включение удобно, если прибор находится рядом.
Электронный тип. Как только вы открываете смеситель, появляется искра и запускает процесс. Загорается она при срабатывании батареек.
Гидрогенератор. Встроенная минитурбина вращается потоком воды и вырабатывает ток. Пламя появляется при открытии крана. Чем выше давление в системе, тем эффективнее будет работать турбина и осуществляться нагрев.

Система модуляции

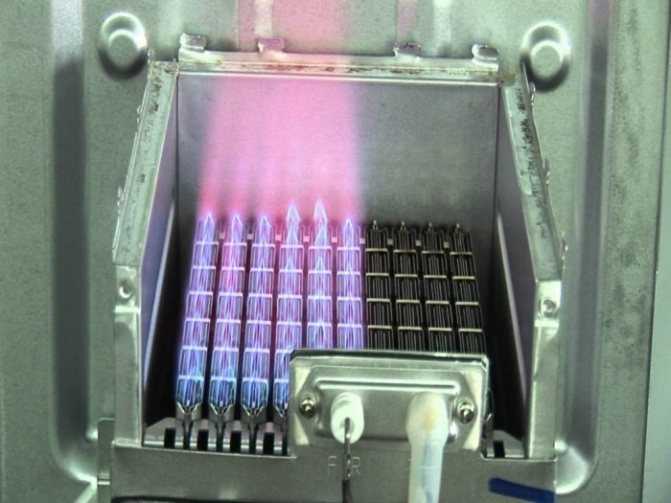

Интенсивность пламени в горелке может регулироваться пользователем или электрическим реле. Модуляционные горелки регулируют мощность автоматически. Это удобно, если в системе наблюдаются перепады давления. В таком случае прибор самостоятельно корректирует силу нагрева — вода на выходе одинаковой температуры.

Разновидность радиатора (теплообменника)

Их качество и срок эксплуатации зависит от материала изготовления. Бывают теплообменники из:

Стали. Отличаются значительным весом и устойчивостью к коррозии.
Высокоочищенной меди. К указанным выше качествам можно добавить высокую теплоотдачу.
Меди. Радиатор неравномерно нагревается, поэтому в нем довольно быстро появляются трещины от перепада температур. Некоторые производители покрывают изделие термоустойчивой краской, но все равно такого теплообменника хватает ненадолго.

Вывод продуктов горения

Поскольку нагрев в проточном нагревателе происходит за счет газа, продукты его сгорания должны куда-то выводиться. Камеры сгорания делятся на:

Открытые. Такие приборы оснащаются дымоходом и вентиляцией. Воздух, который поддерживает горение, поступает из помещения. Они обладают большим коэффициентом полезного действия. Но не во всех квартирах можно устроить дымоход.

С закрытой камерой. Вывод осуществляется с помощью вентилятора через коаксиальную трубу. Поскольку нет необходимости проводить дымоход, вы можете сэкономить средства.

Безопасность эксплуатации

Если вы берете газовую колонку для квартиры, позаботьтесь о своей безопасности. Для этого убедитесь, что техника оборудована устройствами, которые контролируют ее работу.

Датчик тяги. Срабатывает при нарушении работы дымохода. Он перекрывает клапан запуска топлива, исключая отравление продуктами газа.
Детектор ионизации. Отключает прибор при угасании пламени.
Электронный блок управления. Контролирует работу узлов, позволяя устанавливать оптимальные параметры для избежания перегрузок.
Датчик потока. Запускает горелку при открытии смесителя.
Предохранительный клапан. Срабатывает при повышенном давлении в системе, сбрасывая его излишки.
Детектор давления. Если давления недостаточно в магистрали, горелка не включится, чтобы избежать порчи радиатора.

Что еще нужно взять во внимание при выборе? Прежде всего, особенности помещения

Наличие дымохода для отвода продуктов сгорания.
Количество потребляемой воды и точек забора.
Наличие свободного места для установки, удобство пользования.
Дизайн комнаты и техники.

Установку прибора лучше доверить специалисту. Он должен определить тягу, подвести трубы к колонке.

Если сравнивать газовые и электрические, то последние проще в установке. Однако в эксплуатации газ обходится дешевле. Ниже мы собрали лучшие модели водонагревателей.

Как сделать водонагреватель из газового баллона

Идеально, если для этого будет приобретен новый сосуд. В случае отсутствия такой возможности, используйте бывший в употребление баллон. Чтобы избавиться от запаха газа, его следует тщательно обработать нитрогрунтовкой и промыть внутреннюю поверхность. Для этого баллон придется сначала разрезать, а потом снова сварить.

Инструменты и материалы:

сварочный аппарат и дрель по металлу;
металлорежущий инструмент для нанесения резьбы (плашка);
отвертки и газовый ключ;
пустой газовый баллон;
нагревательный элемент с терморегулятором;
изолирующий состав для тэна (смазка или пакля);
металлические подводки;
гайка, предохранительный и обратный клапаны;
крепежные элементы для фиксации готового бойлера.

Инструкция по изготовлению.

В чистом, подготовленном для работы баллоне, при помощи дрели и насадки для металла выполняются два отверстия: в нижней части — для забора воды, в верхней – для выхода нагретой до нужной температуры воды. Такое расположение отверстий способствует максимально эффективной работе водонагревающего оборудования. Объясняется это тем, что горячая вода по законам физики поднимается, соответственно, максимальная температура жидкости будет в верхней части. Можно сделать оба отверстия и с одной стороны (где находиться газовый вентиль), а между ними будет установлен ТЭН. Такая конструкция будет напоминать стандартные навесные водонагреватели.
Ввариваются трубки

Стоит обратить внимание, что, если оба отверстия делаются снизу, то трубка, по которой будет происходить забор горячей воды, должна иметь длину, соответствующую размеру бака. Это необходимо, чтобы на выходе вода имела максимальную температуру нагрева.
Устанавливаются краны

На кран, который предназначен для холодной воды, подсоединяется обратный клапан — он будет препятствовать выходу холодной жидкости обратно. На горячий кран устанавливается предохранительный клапан. Он выполняет защитные функции: предотвращает разгерметизацию резервуара с водой из-за давления, выпускает излишек жидкости, поскольку при нагреве вода увеличивает свой объем на 2-3%. Также он позволяет слить воду для демонтажа конструкции.

Нагревательный элемент устанавливается на место крепления газового вентиля. Для этого врезается резьба размером 32 мм. ТЭНовая группа изолируется паклей. Для удобства во время эксплуатации здесь же следует подцепить светодиод — он будет сигнализировать работу нагревательного элемента.
Самодельный бойлер должен иметь хороший теплоизоляционный слой, чтобы минимизировать потерю тепла. Для этих целей можно использовать: монтажную пену, изолон, пенополиуретан, фольгированную подложку, пеноплен. Выбранный материал крепиться на баллон, сверху надевается кожух из тонкого металла.
Готовый электрический водонагреватель монтируется на стену при помощи кронштейнов.
Теперь к отверстиям для воды можно подсоединять металлические подводки, которые крепятся к водопроводным трубам.

Водонагреватель своими руками практически готов. Теперь сделанное устройство можно заполнить водой и проверить на предмет протечки. Если все хорошо, можно подключать ТЭН и пользоваться прибором.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

Бак

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

ТЭН для комбинированного БКН

Трубчатые нагреватели продаются в ассортименте в строительных магазинах. Рассчитать производительность ТЭНа поможет следующая формула:

P= 0,0011*m*(tk-tн)/T

Расчетными считаются следующие значения:

P — мощность ТЭНа;
M — масса нагреваемой воды;
tk — желаемая температура воды;
tн — начальная температура воды;
T — время нагревания воды.

В комбинированном бойлере косвенного нагрева змеевик размещается по всему водонагревательному баку снизу доверху — схема обеспечивает максимальный КПД и равномерное прогревание воды. ТЭН устанавливают внизу емкости.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
устанавливается ТЭН;
бойлер плотно закрывается крышкой;
подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
подсоединение входной/выходной трубы для воды;
разводка трубы в кухню или в ванную в точке водоразбора.

Принцип работы бойлера косвенного нагрева и пример его изготовления своими руками

А мыться холодной водой любят только моржи. Поэтому будем говорить, как построить своими руками теплый душ для своей дачи…. Конструкция и чертежи самодельного мощного компрессора Решил сделать аппарат побольше и помощнее — из двух (спаренных) мотор-компрессоров. Или только бетон и песок? Беспокоит чтобы со временем трещины не пошли. Облицовку хочу сделать из битой плитки.

Покупал с рук поэтому стоил всего 1700 рублей. Те кто пробовал снять со стены 80 литровый бойлер и вынести его на улицу не слив воду меня поймут. 6) Вода только искупаться и помыть посуду, пьём мы только фильтрованную воду. Хотя не вижу причин пугаться воды с водонагревателя.

Виды коптилен из духовки: собираем самостоятельно

Конструкция коптилки зависит от того, какая плита была использована для изготовления коптилки своими руками.

Коптильня горячего копчения из газовой духовки

Самыми распространёнными плитами и духовками являются газовые. Фактически, это готовая коптилка. Для того, чтобы собрать коптильню из духовки, необходимы несколько решёток, которые можно взять от других аналогичных духовок.

Принцип работы этой установки такой же, как и у других коптилок горячего копчения. Для переоборудования нет необходимости чертить чертеж аппарата. Процесс сборки заключается в установке решёток:

насыпать на дно опилки и щепу;
в самом нижнем ряду креплений установить решётку с поддоном для сбора жира;
на более высоких уровнях установить решётки с продуктами;
зажечь огонь;
после начала дымовыделения уменьшить огонь и поддерживать необходимую температуру внутри камеры.

В качестве поддона можно использовать старый противень. Для увеличения количества рядов решёток и производительности коптилки допускается его установка на подставке на дно коптильной камеры.

При работе из коптилки выходит дым, поэтому такая коптильня для квартиры не подходит. Лучше её использовать на открытом воздухе или в сарае. Во дворе коптильня из газ плиты не подключается к системе газоснабжения, а просто под днищем разводится костёр. Если сделать такую коптильню на даче своими руками, то в ней можно будет готовить различные закуски к праздничному столу.

Коптильня из печной духовки

Устройство и принцип действия духовки в печке, которая топится дровами или углём, аналогичны газовой. Поэтому эксплуатация коптилки прямо в дровяной печи не отличается от установки для копчения, сделанной из газовой плиты.

Если духовой шкаф демонтирован из печки, то его необходимо установить на подставку, например, из четырёх кирпичей, а под днищем развести небольшой костёр.

Коптильня из электроплиты

В электроплитах устанавливаются электродуховки, По конструкции они отличаются от газовых и твёрдотопливных духовок.

Нагрев камеры производится нагревателями разной конструкции:

ТЭНы. На них необходимо установить ёмкость с опилками, например, старую чугунную сковородку.
Плоский или дисковый электронагреватель. В этом случае опилки насыпаются прямо на нагреватель.

Если аппарат оборудован встроенным вентилятором, то для ускорения обработки его следует включить. Такая же коптилка делается из электродуховок разной величины.

Устанавливаем бак

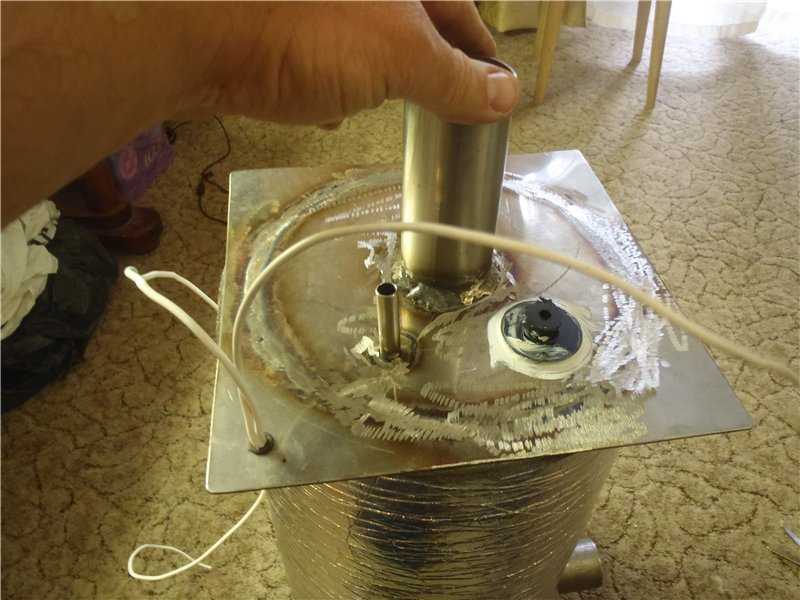

После того, как бак бойлера своими руками собран, к нему монтируют крышку. Сначала ее намертво не приваривают, потому что первым делом надо провести все испытания – просто залить бак водой и подогреть ее, чтобы посмотреть, нет ли течи. Проконтролируйте давление. В водопроводной сети оно обычно составляет 3 атм., это больше, чем достаточно. Если необходимо — установите редуктор. После того, как все испытания проведены, возникает вопрос: как установить бойлер своими руками?

Для этого вам нужны:

жесть;
дерево (можно взять детские деревянные кубики);
инструменты для работы с металлом и деревом.

Далее процесс сборки бойлера своими руками происходит так:

Соберите жестяную бочку, у которой снимается дно.
Прорежьте отверстия там же, где у резервуара находятся разные выступающие части – трубы и т.д.
Выточите 5 кубиков со стороной примерно 4 см (можно позаимствовать из детского строительного конструктора).
Установите кубики на дно.
На них поставьте резервуар.
На дно закрепите проводку ТЭНов.
Установите на всю эту конструкцию жестяной цилиндр.
Сделайте разводку электроцепи – для этого нужны, естественно, клеммы и колодки.
Вокруг отверстий под ТЭНы установите цилиндрики из жести.
Подсоедините все трубки и шланги.
Закройте все это крышкой.
Промежуток между резервуаром и жестяным баком заполните теплоизолятором.

Остальные работы

Разводку электросети для бойлера своими руками следует выполнять строго по схеме. Обязательно нужно сделать заземление. Кроме того, для домов со старой проводкой такое устройство не подойдет, дополнительная мощность может вывести из строя всю проводку.

Простейшее заземление

Решая, как сделать водонагреватель электрический своими руками, не забудьте о безопасности. Если агрегат стоит у вас в подвале дачи, самое простое заземление можно сделать так:

Вкопайте на участке раму из нержавейки – она должна уходить под землю примерно на 2 м.
От этой рамы до водонагревателя проложите стальную полосу.

Таким образом, сделать простой и надежный бойлер своими руками, который будет работать летом и зимой, вполне можно и дома, если только есть доступ к сварочному аппарату и вы уже научились с ним работать. Впрочем, в магазинах сейчас можно купить любое оборудование, а учиться им пользоваться можно и в процессе.

Если газовый водонагреватель не предусмотрен

В доме, где разрешена установка газового оборудования, такого как плита, может быть запрещена установка колонки. Это ограничение относится к домам где более 11 этажей. На монтаж колонки в такой квартире не выдаст разрешение ни один контролирующий орган, так как это опасно для жильцов.

Помимо этажности поводом для отказа может стать перепланировка. Квартиры-студии не подходят для установки газового оборудования, так как приборы должны устанавливаться в нежилых помещениях.

Если кухня совмещена с жилой комнатой, то это делает использование газовых приборов незаконным. Перед перепланировкой нужно учитывать эти ограничения. Это же можно отнести к квартирам, где кухня отсутствует или является общей.

Галерея изображений
Фото из

Газовые водонагреватели с проточным принципом действия в квартирах преимущественно используются для подготовки горячей воды, в старых двухэтажных постройках могут служить агрегатом для поддержания температуры теплоносителя Установка газовой колонки допускается в домах не выше пяти этажей, не подключенных к централизованной системе ГВС. В высотных домах, подключенных к центральному ГВС, газовое оборудование не устанавливается Газовыми проточниками оборудуют также небольшие частные дома, площадь которых не превышает 150 м² Проточный водонагреватель обрабатывает проходящую через него воду в объеме, необходимом для сиюминутного использования Газовая колонка не предназначена для формирования запаса горячей воды и поддержания ее температуры, что объясняет ее небольшие, удобные для эксплуатации размеры Газовые проточные водонагреватели для квартир выпускают в настенном исполнении. Располагать их следует так, чтобы был гарантирован свободный доступ для обслуживания колонки и узлов ее подключения В одном помещении не допускается установка более двух газовых колонок. Разрешено использование и проточного, и накопительного оборудования в количестве по 1 шт. Исключение — многоуровневые квартиры Газовое нагревательное оборудование допускается к установке только в частных квартирах и домах, запрещено размещение в общежитиях, спортзалах, гостиница, т.е. там, где к использованию могут быть допущены разные люди

Проточный газовый водонагреватель

Производительный малогабаритный прибор

Эксплуатация колонки в частных домах

Преимущества газовой колонки

Компактные размеры проточного оборудования

Особенности размещения нагревателя

Два газовых водонагревателя в одном помещении

Монтаж нагревателя только в жилых домах и квартирах

Если дом не попадает под эти ограничения, то необходимо собрать пакет документов для регистрации прибора.

Порядок действий выглядит следующим образом:

Написать заявление в газораспределительную фирму.
Получить план из БТИ или Росреестра.
Предоставить выписку из Росреестра, подтверждающую право собственности.
Обратиться в профильную организацию для составления проекта.
Найти аттестованных специалистов из организации, которая имеет допуск к газовым работам.

После этого специалисты сделают врезку в газовую трубу, подключат прибор и сдадут водонагреватель в эксплуатацию.

Для определения возможности установки нужно внимательно изучить кадастровый паспорт квартиры. Там можно найти информацию о параметрах помещения, где планируется монтаж водонагревателя (+)

Крайне не рекомендуется своими руками выполнять установку газовой колонки в обход законного порядка. Эти действия не только ведут к штрафным санкциям, но и подвергают опасности жизни людей.

Проект установки водонагревателя на газовом топливе выглядит так. На нем обозначено место подключения прибора, а также разводка газовых труб (+)

Общие правила изготовления бойлеров косвенного нагрева

Обязательно наличие теплоизолирующей оболочки. Иначе нагретая вода будет стремительно охлаждаться через внешние стенки. Оптимальный вариант — установка рабочей емкости в более крупную бочку, и задувание промежутка между стен строительной пеной.
Можно укутать емкость строительными теплоизоляционными материалами, правда это выглядит не так эстетично (зато недорого). Если бойлер расположен в помещении котельной, можно сэкономить.
Внутренняя труба (если применяется схема со змеевиком) должна быть коррозийно устойчивой. После сборки конструкции доступ для обслуживания будет затруднен.
При использовании электрохимических пар (например, алюминиевый бак + медная трубка) фланцы подключения должны быть изолированы нейтральными прокладками.
Желательно устраивать в стенке наружного бака ревизионное окошко, через которое проводится чистка или обслуживание.

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
Ко дну привариваются ножки (если они предусмотрены).
Устанавливается ТЭН, если это было запланировано.
Затем змеевик подключается к контуру отопительной системы, согласно схеме.
Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

Водяная рубашка дымохода

Вторая часть самодельного дровяного «Титана» представляется собой теплообменник сложной формы. Его изготовление начинается с вырезки диска из того же металла, который использовался для изготовления топки. Следует уложить лист на топочный блок и обвести его снизу по всему периметру. Диск в итоге должен точно соответствовать размеру верхнего кольца стакана топки. Изначально не будет лишним проверить геометрию окружности топочного блока и выправить её кувалдой при необходимости.

По торцу диска нужно с обеих сторон снять фаску шириной в 4–5 мм. Далее к краю приваривается полоса толщиной 3–4 мм шириной в 50 мм с выступом в одну сторону около 15 мм. Сварной шов должен быть герметичным, поэтому сначала делается глубокий провар, далее угол подчищается лепестковым диском и накладывается косметический шов с прогревом широкой зоны. Провар полосы выполняется с обеих сторон диска.

Та сторона диска, на которой полоса имеет более широкий выступ, предназначена для стыковки бака с топкой. Чтобы обеспечить плотный притвор, изнутри к диску приваривается кольцо из гладкой арматуры. При этом зазор между кольцом и полосой должен быть на 1–1,5 мм больше толщины стенки топки.

В центре диска нужно вырезать отверстие и вставить в него трубу дымохода диаметром около 120 мм, расположив её в строну короткого выступа обрамляющего кольца. Длина трубы должна быть на 20–30 см больше планируемой высоты бака. Снаружи на трубу навариваются пластины 40х300 мм толщиной по 3–4 мм в хаотичном порядке. Более эффективный слой теплоты возможен, если сделать в трубе прорези и вставить в них рёбра с выступом вовнутрь около 10–15 мм, однако при этом следует гарантировать герметичность сварных швов. Труба приваривается к диску строго перпендикулярно и герметично, провар выполняется с обеих сторон.

Далее из тонкого стального листа нужно свернуть внешнюю стенку бака и вставить её в обрамляющее кольцо. Разжавшись внутри, лист плотно примкнёт к короткому бортику диска, после чего можно соединить нахлёст короткими прихватками по всей длине. На продольный нахлёст полученного цилиндра накладывается соединительный, а затем косметический сварной шов. Цилиндр устанавливается на дно бака и проваривается снаружи. Крышка бака выполнена обычным диском, вырезанным из тонкого стального листа.

В нижней части бака нужно прожечь сваркой отверстие порядка 20 мм и вставить в него трубку с резьбой на наружном конце. Трубка должна быть направлена точно к центру бака и не доставать до дымохода порядка 15–20 мм, чем обеспечивается эффективное рассеивание и перемешивание поступающей воды. В верхней части бака таким же образом врезается короткий патрубок для забора горячей воды с отступом около 10 см от крышки.

Котёл своими руками

Чтобы собрать котёл своими руками необходимо понимать, что вы берёте большую ответственность на себя так, как данный процесс небезопасен. Для начала понадобиться схема, в которой каждый этап будет подробно расписан, далее нужно просчитать и подготовить все необходимые детали для изготовления.

Из газовой колонки

Газовый котёл можно сделать из газовой колонки. С его помощью можно будет обогреть небольшое помещение, такое, например, как баня. Колонка обладает высокой продуктивностью, поэтому она расходует много природного газа. Для данного оборудования понадобится уменьшение потребления данного вещества с помощью установки 2-х газовых горелок, произведённых в Китае, сделав отверстие в жиклёрах размером 1 мм. Вместо расширительного бака часто используется резервуар из пластика либо баллон из-под газа. Он устанавливается на подающуюся линию, чтобы при работе насоса не создавалось разрежение. Насос используют новый либо взятый из старой стиральной машинки, блок управления устанавливается без таймера.

Из газовой плиты

На конфорку для подогрева устанавливается металлический резервуар, наполненный водой, который присоединяется к трубопроводу, сделанному из пластика, через верх. К ёмкости снизу подсоединяется насос, с помощью которого вода подаётся в батареи.

Чтобы устройство было безопасным, устанавливается расширительный бачок, для этого подойдёт небольшой баллон из-под газа. Также ставится предохранительный клапан, чтобы предотвратить всевозможные препятствия подачи электроэнергии на него.

Такому отопительному оборудованию не хватит мощности обогреть квартиру или дом во время морозов, но он хорошо подойдёт для обогрева в осенний или весенний период.

Из баллона

Для сборки данного оборудования из баллона следует подготовить следующие инструменты:

газовый баллон, литров на 50;
лист металла;
электроды;
сварочный аппарат;
угловая шлифовальная машина.

Для начала срезается верхушка баллона, в дальнейшем она будет использоваться, как закрывающая часть с ручками. Затем в средину ёмкости помещается поршень с нижней насадкой, в состав которого входит пустая труба, с её помощью в средину поступает воздух из атмосферы для процесса горения. К нижней части поршня приваривается «блин», размер которого меньше, нежели сам баллон. К нему присоединяются лопасти в виде дуги для образования кругового движения потока над тлеющим горючим веществом. Данный элемент не допустит возникновения открытого огня.

Для дымохода с боковой стороны баллона вырезается дыра, к которой приваривается труба для отвода и выводится на внешнюю сторону. Данная труба изготовляется из двух частей, диаметры которых 0,15 м и 0,2 м. Трубы разных диаметров используются для более длительного горения.

Также необходимо будет сделать водяную рубашку для отопления.

К рубашке присоединяются трубы отопления, на подающей верхней трубе устанавливается расширительный бак. Далее монтируется насос, который обеспечит естественную циркуляцию.

Из твёрдотопливного котла

Данный вида котла можно преобразовать в газовый, но при этом его необходимо будет кардинально переделать. Для этого понадобится приваривание однодюймовых труб, сделанных из металла, над горелкой оборудования, что даст возможность тепловой энергии циркулировать в трубах.

Сначала производится разборка имеющегося котла. Далее устанавливаются трубы, которые размещаются:

на высоте 3 см от горелки;
под углом, чтобы жидкость в трубах не застаивалась и не закипала;
в три ряда на расстояние друг от друга около 15–20 мм.

Снаружи угловой шлифовальной машиной вырезается дыра в водяной рубашке котла чуть больше, нежели нужно. С помощью коронки с насадками из победита просверливаются дыры в металле для труб.

При сверлении рекомендуется периодически поливать отверстие раствором из мыла, чтобы при нагреве не отломались победитовые насадки. Трубы привариваются газовой горелкой.

Затем делается герметизация водяной рубашки. Посередине нужно приварить штырь из арматуры, который не допустит, чтобы котёл раздуло. По окончании процесса заваривается отверстие по всему краю. Перед тем, как установить котёл в него заливают жидкость и проверяют на наличие места протекания. При выявлении вновь делают отверстие и заваривают место протекания.

Как сделать конструкцию своими руками

Внутреннее строение газового водонагревателя

Проточная газовая колонка своими руками изготавливается довольно просто. Для выполнения такой конструкции под рукой нужно иметь:

газовую плиту;
латунные или медные трубки диаметром порядка 10 м;
пару отрезков резиновых шлангов.

Газовый водонагреватель своими руками такого формата создается очень быстро. Однако при монтаже устройств не следует забывать о технике безопасности. Сборка заключается в изготовлении спирали из медной и латунной трубок. Далее, на концы этой спирали одеваются резиновые шланги. Один конец закрепляется непосредственно над мойкой. Из него в процессе эксплуатации поставляется горячая вода. Другой — надежно соединяется с краном водопровода. Он должен обеспечить бесперебойную поставку воды.

Водонагревательный элемент или спираль закрепляется непосредственно над газовой плитой. Для проверки эффективности работы такого устройства следует предварительно пустить по системе холодную воду. Лишь после этого можно беспрепятственно зажечь газ.

Газовая колонка своими руками или газовый водонагреватель от баллона – отличный вариант приборов для дач и приусадебных участков. Однако их не рекомендуется использовать в квартирах, коттеджах и виллах. В подобных домостроениях отопление и водоснабжение лучше осуществлять с помощью приборов, созданных надежными производителями. Выбирать устройства для нагрева воды следует с учетом способов монтажа, вида креплений и способов подключений.
