Шаровые опоры на ваз 2106

Как проверить шаровую опору без подъемника

Далее рассмотрим по порядку алгоритм поиска износа шаровых различных типов, что правда зачастую методы их проверки во многом схожи, соответственно, их можно использовать для разных типов шаровых шарниров.

Как проверить верхнюю шаровую на машине

Для проверки исправности верхней многорычажной шаровой опоры необходимо следовать по следующему алгоритму (он даст возможность проверить люфт):

• Машину необходимо установить на ровную площадку и установить на ручной тормоз.
• Попросите помощника сесть на место водителя и нажать на педаль тормоза. Вместо помощника можно зафиксировать педаль тормоза с помощью подручных средств (тяжелого предмета, упертой в педаль монтировки). Фиксация тормоза исключает возможное появление люфта ступичного подшипника при его наличии.
• Возьмитесь руками за верхнюю часть колеса и раскачивайте его в направлении, перпендикулярном движению машины, то есть, от себе/к себе.

Проверка верхней шаровой

Если в верхнем шарнире на опоре имеется люфт, то в процессе описанной проверки он будет четко ощущаться. Также при этом возможно будут слышны щелчки или скрипы, исходящие из шаровой опоры. Однако зачастую такая проверка подходит лишь в случае значительного износа, на начальном этапе подобный алгоритм может не дать результата.

Поэтому для проверки лучше воспользоваться домкратом. Алгоритм будет тот же самый, однако отличие будет состоять в том, что раскачивать нужно не только верхнюю часть колеса, но и нижнюю, и боковые. В частности, можно взяться одной рукой за верхнюю часть колеса, а другой — за нижнюю. Далее раскачивать колесо в вертикальной плоскости. Аналогичную проверку можно выполнить, если одной рукой взяться за левую часть колеса, а другой за правую. Раскачивать колесо в этом случае надо в горизонтальной плоскости. Если имеют место люфт и «нездоровые» скрипящие звуки, то необходимо заменить опору на новую. Кот такие простые действия помогут проверить шаровые не снимая и без подъемника.

Коротко о главном

Преодоление ям и различных препятствий на высокой скорости, дефектный пыльник – процессы, интенсивно приближающие замену шарниров. Концепция ремонта предусматривает возможность проведения работ без наличия специальных приспособлений и представляет собой логическую последовательность действий:

• снять колесо и поставить опоры под нижний рычаг подвески и кузов;
• высвободить верхнюю «шаровую» с использованием съемника или молотка;
• заменить изношенный шарнир новым и восстановить все крепежные соединения;
• освободить нижнюю опору и заменить ее новой, восстановив все фиксирующие элементы.

Снимаем старые шаровые опоры с автомобиля

Подготовительные операции

Берем щетку по металлу, тщательно зачищаем гайки шарнира, резьбу шаровых пальцев, посадочные места и болты крепления опор к рычагам подвески.

Замачиваем ВД 40. Брызгаем аккуратно, чтобы жидкость не попала под пыльник. В противном случае при демонтаже, палец шариковой опоры может проворачиваться вместе с гайкой. Это будет проблема, но она решаема, об этом расскажу позже. Ждем несколько минут, чтобы все откисло. Приступаем к снятию старого шарового шарнира с ВАЗ седьмой модели.

Демонтаж

Начнем с замены нижней шаровой опоры. Разрабатываем гайку. Для этого берем накидной ключ на «22». Если использовать рожковый, то можно «слизать» грани. Если вы ее сорвали, то дольше пользуемся рожковым ключом, потому что накидной не получится снять, когда выкрутить ее до упора.

В большинстве случаев, эта гайка прикипает, ржавеет. Чтобы ее сорвать, нужно приложить немало усилий. Сорвав, расхаживаем ее на неполный ход, выкрутив и закрутив обратно, чтобы прошла часть резьбы пальца, очистив ее.

Выкрутить ее полностью не получится. Из-за конструктивных особенностей поворотного кулака на ВАЗ 2101-07, она упрется в сошку. Поэтому, при демонтаже нижнего шарикового шарнира, нужно гайку открутить по максимуму, сколько это позволит конструкция.

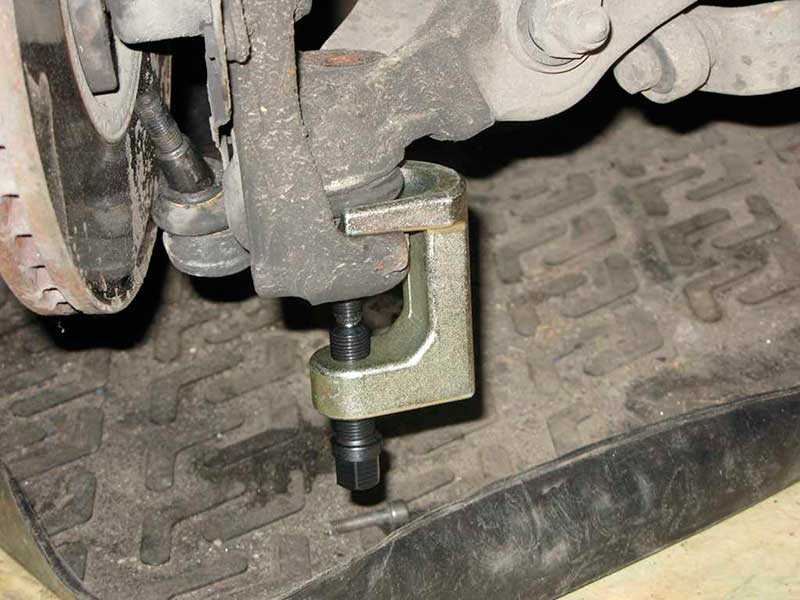

Берем съемник, вставляем его между пальцами верхней и нижней опоры. Выкручиваем его, пока он не упрется в них своими краями. Продолжаем его «натягивать», но не до «усеру», чтобы не сорвать резьбу на нем. Если он крутиться с большим трудом – остановитесь. Этого усилия будет достаточно, чтобы выпрессовать нижнюю шаровую.

В руках у нас молоток, желательно взять в другую руку наставку, чтобы повысить точность ударов. Один ее край упираем в поворотный кулак, там есть специальный выступ (показан на фото ниже), по другому «лупим» молотком. После нескольких ударов, палец должен «выскочить» из конуса.

Остальное – дело техники. Выкручиваем гайку полностью, теперь места для полного вылета хватит, если все-таки она упрется в сошку, то монтировкой опускаем рычаг вниз.

А теперь неприятный момент. После того, как палец вылез из посадочного места поворотного кулака, его ничего не держит. На гайке есть фторопластовое кольцо, фиксирующее её от самопроизвольного откручивания. Оно может потянуть за собой палец, гайка начнет крутиться вместе с ним.

Это проблема, с которой сталкивался не однократно. Можно гайку распилить или разрубить зубилом, что я делал в начале своего пути автослесаря. Это «геморрой», большая трата времени и сил. С опытом до меня дошло, как можно выкрутить гайку нижней шаровой опоры, если она прокручивается вместе с пальцем. Этим опытом хочу поделиться с вами, но чуть позже.

Замачиваем болты крепления шаровой к рычагу ВД-40, предварительно очистив от грязи щеткой по металлу. Ключом на «13» откручиваем их. Используем два ключа, одним удерживаем винт от проворота, вторым крутим гаечки. Вынимаем старую деталь из паза.

Снимаем верхнюю опору

Для замены верхней шаровой, оставляем ступицу на нижнем пальце. Проводим подготовительные операции, о которых говорилось выше, «расхаживаем» гайку в разные стороны, прогоняя постепенно по резьбе.

Выкручиваем ее ключом на «22». Рекомендуется выкрутить полностью, ничего мешать не будет. Если этого не сделать, то после «выбивания» опоры, гайка может прокручиваться вместе с пальцем.

Подкладываем под нижний рычаг кирпич, опускаем авто, пока он полностью не ляжет на него. Тем самым, зафиксировав его. Вставляем съемник, выкручиваем его до упора и немного больше, но не до скрипа зубов. Нам нужно, чтобы между опорами появился «натяг», достаточный, для вырывания верхней шаровой из кулака. Берем наставку, молоток и лупим по отливу верхнего кулака, пока она не выскочит.

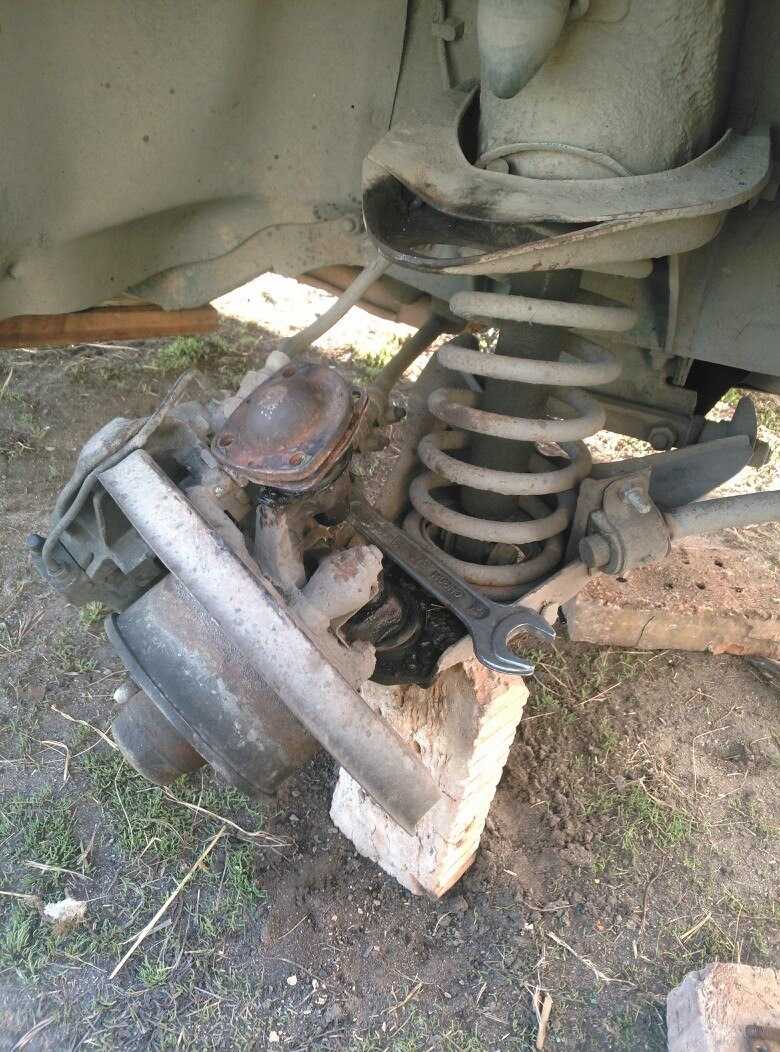

Снимаем ступицу с пальцев обоих опор и откладываем в сторонку, чтобы не мешала.

Повторяем операции с креплением верхнего шарнира аналогично ее нижней сестры. Брызгаем WD-40, берем ключи на «13», выкручиваем болты крепления к рычагу.

Видео, как снять шаровые опоры при помощи съемника:

Проверяем верхние и нижние шаровые на яме (или с подъемником)

Чтобы распознать небольшие дефекты в верхней опоре, лучше прибегнуть к использованию опор или ямы. Алгоритм действий будет идентичным, как и в предыдущем варианте, однако раскачивать нужно все части колеса.

Если браться одной рукой за верх, а другой за низ колеса, то движения выполняются в вертикальной плоскости. Если придерживать покрышку по бокам, ее раскачивают в горизонтальной плоскости.

При проверке нижней опоры используют опору и монтировку. Автомобиль загоняют на эстакаду или поднимают на подъемнике для качественной диагностики. Алгоритм последующих действий:

1. После установки авто на эстакаде его ставят на ручной тормоз (либо используют подъемник).
2. Если выбор сделан в пользу смотровой ямы, то с помощью домкрата вывешивается колесо с исследуемой шаровой.
3. Заложить плоскую часть монтировки между цапфой и рычагом опоры. Действие необходимо выполнять аккуратно, чтобы не повредить пыльник.
4. Для разгрузки и последующей загрузки шарнира стоит подвигать монтировку вверх-вниз.
5. Если все в порядке – скрипов и люфта не будет. Если присутствует неисправность, то это будет заметно невооруженным глазом. Люфт – прямой свидетель неисправности шаровой опоры.

Замена шаровых опор на ВАЗ-2107 и на классике

Вобщем рано или поздно практически любой владелей ваз классики столкнется с необходимостью замены шаровых опор в передней ходовой. Процесс достаточно трудоемкий, нам понадобится инструмент, перечень ниже, масса терпения, возможно WD-40, Немного силушки богатырской и крепкие нервы! Основные симптомы вышедшей из строя шаровой — стук при езеде по кочкам и неровностям со стороны передних колес, металлический, чаще всего глухой, вобщем хороший повод заняться диагностикой передней ходовой вашего ВАЗа.

Диагностику проводим следующим образом — для начала вывесив колеса по очереди с усилием покачиваем оные схватившись руками за верх и низ. При этом колесо должно как бы стучать. Обязательно проверьте не растянуты ли у вас гайки на ступицах, при необходимости отрегулируйте ступицы. Посадите друга или соседа за руль, попросите нажать педаль тормоза. Затем с силой качайте колесо. Если отчетливо слышен глухой металлический стук — это стучат шаровые опоры. К сожалению нижние шаровые опоры так не продиагностируешь, они не застучат при нажатом тормозе. Но раз уже верхние менять то и нижние скинуть проверить по пути не проблема

шаровые нужно менять

Нам понадобятся новые шаровые:

самый разнообразный инструмент

Для начала снимаем колесо, думаю нет необходимости расписывать весь процесс, балоневый ключик в помощь, домкрат и вперед с песней. Рекомендую всегда при проведении работ такого рода не полагаться на надежность ручника и передачи а положить чего нить под колеса дабы машинка не уехала прямо вам на голову… Итак, сняли колесо:

Для удобства проведения работ я бы советовал вывернуть колеса (при работе с правым колесом руль до упора вправо, ну а с левым — влево), хотя это не обязательно. Затем я подстраховываюсь и под машину ставлю страховочного «козла» и дабы разгрузить ходовую я под нижний рычаг поставил брусок и опустил домкратом машину на него.

Затем берем ключик рожковый на 22 и приступаем к процессу откручивания гаек, которые держат пальцы наших шаровых опор. Как видно на фото ниже, я подогнал высоту домкрата так, чтобы ключ проходил между витками пружины, так гораздо удобнее и быстрее

Затем, когда гайка откручена остается «выбить» палец. Берем молоток, но бъем не по самому пальцу (это бесполезно) а вот по этой области, которая выделена красным на фото ниже, и палец шаровой после нескольких хороших ударов (бъем не стесняясь, с пристрастием) выйдет на волю

Затем откручиваем нижнюю шаровую, точнее гайку которая держит палец. В идеале палец не проворачивается, хотя бывает всякое

Тут есть нюанс, на фото ниже красным обведено место, где гайка еще не выкрученная застопорится, попросту упрется. Ничего страшного, начинаем «выбивать» нижнюю шаровую ударами молотка в область обведенную синим на фото ниже а когда палец выйдет на волю, то просто дооткручиваем гайку, обычно уже руками

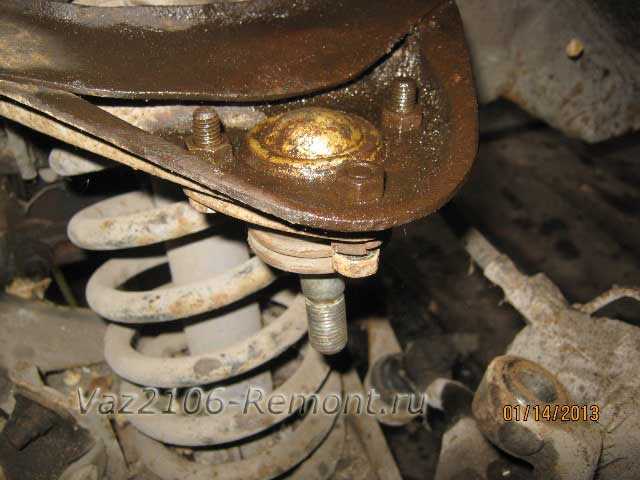

Затем диагностируем еще раз шаровые не снимая с рычага, как крутится палец (в моем случае верхний вообще болтался как гавно в проруби а нижние оказались в норме) и затем приступаем уже к откручиваню шаровых с рычагов, у меня для этого используется 2 ключика — один обычный и «трещетка» на 13

Вуаля, шаровая снята. Нижнюю при необходимости аналогично

Берем новую шарову, наживляем на рычаг. Резьбу на болтах рекомендую чем нить замаслать, в идеале графиткой, что бы в следующий раз при необходимости все это разобрать не возникло ненужных проблем

Затем затягиваем все три болта хорошенько, но без фанатизма, чтоб не сорвать резьбу. И вставляем палец, закручиваем гайку рожковым ключом, готово!

По аналогии ставим нижнюю шаровую. Собственно все, одеваем колесо и готово. Вот вы и научились самостоятельно менять шаровые на ВАЗ классике не прибегая к услугам специалистов на СТО. Это относительно несложно, главное чтоб ничего не закисло
