Как поставить карбюратор солекс на ваз 2107

Как выбрать карбюратор на ниву 21213?

Осталось приобрести все необходимые комплектующие, поставить и отрегулировать систему холостого хода

При выборе карбюратора обратите внимание на наличие всех частей. Визуально он не должен иметь повреждений, а все его привода должны работать без заеданий

На местах установки винтов качества и количества должны обязательно стоить заводские заглушки. Такие карбюраторы поставляют уже настроенными с завода, но при перестановке на другой двигатель их лучше снять.

Такие запчасти, как жиклеры можно ставить от старого карбюратора, а можно и чуть меньшего диаметра. С увеличением их пропускной способности, растут динамические показатели двигателя. С той же пропорцией возрастает и расход топлива Схема стандартная для всех автомобилей. Баланс между этими показателями придется подобрать экспериментальным путем и выбрать самый лучший после нескольких поездок.

Как уже было сказано ранее, переднеприводные, в отличие от заднеприводных ВАЗов, типа классики, имеют управление дросселем через тросовый привод. В ниве эту роль играют металлические тяги на шарнирах. Так как управление дросселем находится с противоположной стороны карбюратора, необходимо приобрести одну длинную тягу и пружину. Все остальные детали механизма переставляются со старого агрегата. Ремкомплект устанавливается соответственно. Эти детали такие, как заслонки, поплавковая камера, игольчатый клапан, система холостого хода и т.п. точно такие же, как и на ниве. Отрегулировать его тоже не составит труда. При необходимости, приобретите ремкомплект заранее.

Остались вопросы по выбора карбюратора солекс на ниву 21213? Тогда посмотрите видео от Наиля Порошина:

Тюнинг карбюратора солекс на ВАЗ 2107

В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваша ВАЗ 2107 может больше, то эта статья для вас.

На обычной «семёрке» ставится штатный карбюратор «Озон»:

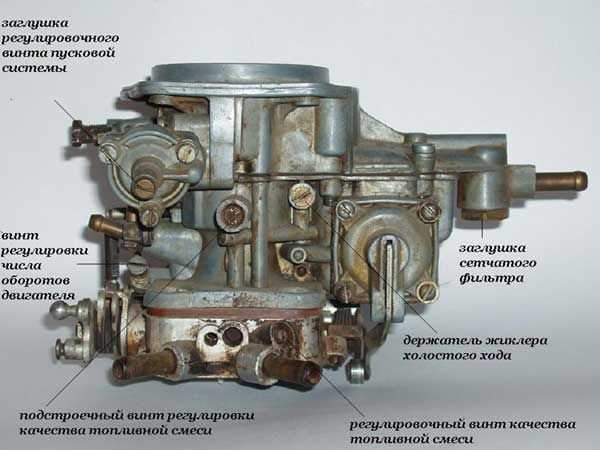

Карбюрация в переводе с французского означает «смешивание», главной задачей карбюратора служит приготовление в нужной пропорции смеси воздуха с бензином.

Для этого у карбюратора имеются собственные устройства, отвечающие за его функции, такие, как:

• поддержание постоянного уровня бензина в поплавковой камере;
• система запуска двигателя и его прогрева;
• система холостого хода;
• ускорительный насос для обеспечения разгона;
• система главного дозирования, включающая в себя диффузор, распылитель смеси, жиклёры воздуха и топлива;
• обогатительный эконостат.

Как можно провести тюнинг карбюратора ВАЗ 2107 для улучшения тяговых характеристик двигателя?

Можно убрать из вторичной камеры пружину, которая стоит внутри вакуумного привода заслонки. Смысл в том, что пневматический, «мягкий» привод переделывается в механический. Тогда при наборе скорости не будет характерного «провала», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшения динамики расход увеличится в среднем на 0,5 л/100 км. Компромиссное решение – обрезать у пружины 1-2 витка, что всё равно уменьшает время разгона.
Вытаскиваем диффузор из первичной камеры с маленькой маркировкой 3,5 и меняем на такой же малый, но маркированный 4,5. Так как диффузор создаёт отрицательное давление и разряжает поток воздуха, то за ним устремляется поток топлива. Некоторые любители для того, чтобы получить спортивный стиль езды и пользоваться при этом карбюратором «Озон» дополнительно стачивают у диффузора надфилем край сверху и стенки под маленьким углом, чтобы поток воздуха дополнительно «завихрялся», для создания равномерного насыщения смеси. Но это вандализм, потому что на высоких скоростях смеси возникновение турбуленции «полощет» смесь и вызывает разницу давлений. Лучше, как на скоростных самолётах, до зеркального блеска полировать диффузоры.
Можно заменить распылитель в ускорительном насосе, с 30 на 40, такой стоит на карбюраторе «Вебер» 2103. Это увеличивает разгон при трогании с места.
Одна из главных модификаций карбюратора заключается в изменении размера отверстий жиклёров

Внимание! Размеры жиклёров даны для карбюраторов 2107-1107010 и 2107-1107010-20.

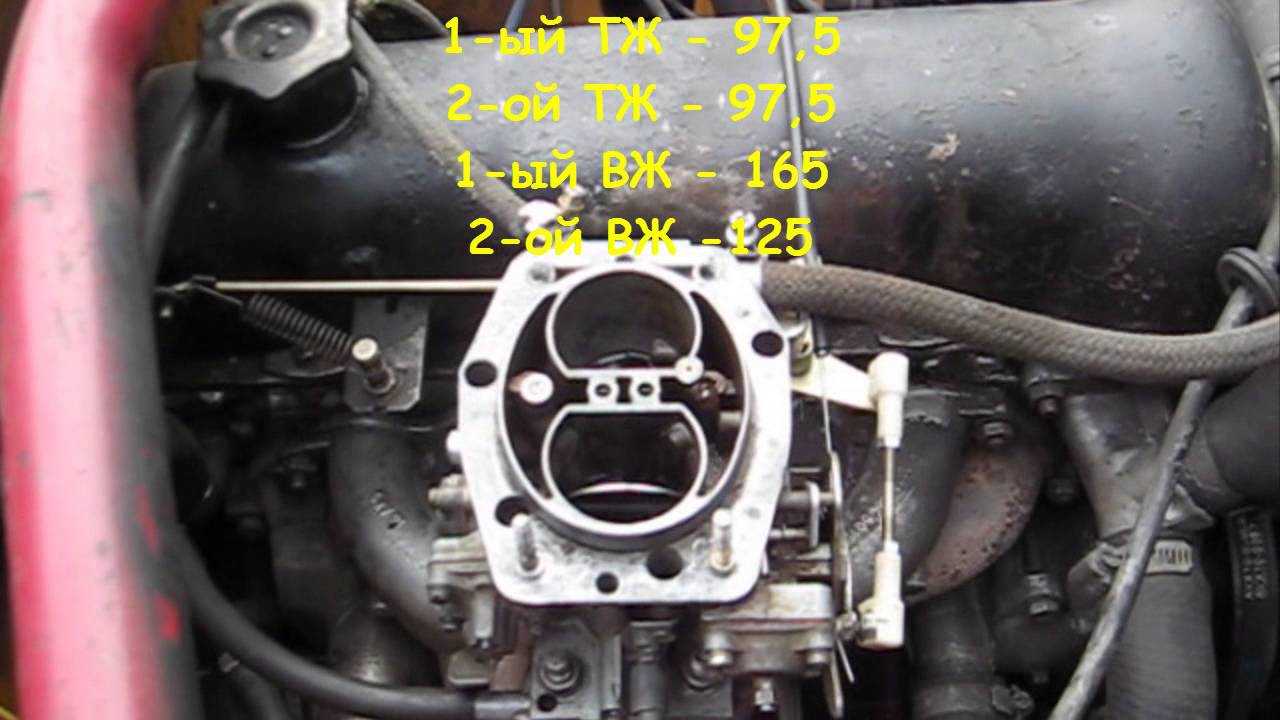

Работаем в первичной камере: ставим главный топливный жиклёр на 125, (обычный – 112)главный воздушный на 150 остаётся

После этого динамика ещё немного улучшилась.

Чтобы «ввалить» ещё мощи, задействуем жиклёры вторичной камеры. Меняем сразу оба: главный воздушный – с 150 на 190 (рис. 6) и главный топливный жиклёр со штатного 150 на 162 (рис. 7),. Их нужно искать на «Вебере» 2106.

В итоге этих замен мы получаем достаточно хорошую приёмистость на второй половине хода педали газа, до 6 тыс. оборотов и выше. Расход топлива возрастает, где – то на 1 – 1,5 т/100 км. Пользоваться этим можно в знакомой ситуации: во время затяжного обгона длинномера показалась встречка; нужно ускоряться, а запаса педали газа уже вроде недостаточно. Именно тогда нужно воспользоваться более мощным потоком тюнингованных жиклёров, возникает эффект «псевдотурбонаддува».

Теперь при движении по городским дорогам мы получили динамику, как у «девятки», и можно не «топить в пол» на светофоре, если в зеркало заднего вида заметили за вами нервную «крутую тачку». Расход ожидаем на уровне 11-11,5 в городских условиях. Мы не трогали жиклёры холостого хода, поэтому расход на нём остался прежним. Если добавить к этому грамотное выставление момента опережения зажигания, то ВАЗ 2107 станет очень быстрой.

В заключение можно резюмировать преимущества и недостатки старого «Озона», вспомнить про карбюратор «Солекс».

• По нашему мнению, именно на «Самарах» есть элемент недостаточной надёжности этого карбюратора («Солекс»), рывки и «ямы» в работе двигателя,
• низкокачественный электромагнитный клапан, нуждающийся в частом ремонте.
• Для максимального тюнинга «Солекса» вообще требуется расточка второй камеры.
• «Озон» же практически не нуждается в настройке чаще, чем 1 раз в год.
• Кроме того, именно «Солекс» изначально рассчитан на поперечный двигатель с объёмом 1,5 л.
• Установка карбюратора «Солекс» на ВАЗ 21074, например, способна «придушить» работу двигателя на высоких оборотах.
• Кроме того, у карбюратора «Солекс» нет независимой системы холостого хода, а Озон имеет.

Штатные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также создавались для двигателей разного объема. Некоторые модели карбюраторов с одного силового агрегата можно запросто установить на другой, а в некоторых случаях  потребуются переделки.

Карбюратор ДААЗ/Weber

Карбюраторы ДААЗ (Дмитровский Автоагрегатный Завод) 2101, 2103 и 2106 были продуктами, которые производились благодаря наличию лицензии фирмы Weber. По этой причине модели называют как карбюратор ДААЗ, так и карбюратор Weber, но понимают одинаковое устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо относят высокое потребление горючего на отметке от 10-и до 14-и литров на сотню километров. Еще одной потенциальной сложностью сегодня является практически полное отсутствие этих моделей даже б/у в приемлемом рабочем состоянии.

Карбюратор Озон

Модели ВАЗ 2105-2107 получили усовершенствованные карбюраторы ДААЗ. Данная модель карбюратора еще называется Озон. Карбюратор Озон получил название благодаря своей экологичности. Полностью исправный и настроенный карбюратор Озон позволяет снизить расход от 7-и до 10-и литров бензина на сотню километров сравнительно с Вебер и способен обеспечить неплохую динамику.

Среди минусов этой модели отмечена конструкция карбюратора. Процесс активной эксплуатации приводит к ряду проблем с вторичной камерой. Открытие  камеры происходит не механически, а благодаря пневматическому клапану.

Если карбюратор Озон подвергся загрязнению или нарушены его регулировки, тогда 2-я камера может открыться с задержкой или оставаться закрытой полностью. Это приводит к заметной потере отдачи от силового агрегата, к ухудшению динамики разгона, к снижению максимальной скорости, к нестабильной работе мотора на оборотах выше средних.

Карбюратор Solex

Не меньшую популярность имеет модель карбюратора ДААЗ 21053, который является лицензионной продукцией фирмы Solex. Карбюратор зарекомендовал себя экономным и одновременно динамичным решением при установке на двигатели «классики». Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему обратной подачи горючего (обратку). Благодаря такому решению излишки бензина попадают обратно в бензобак. Обратка позволяет экономить около 400-800 грамм бензина на сотню пройденных километров.

Рекомендуем также прочесть статью о тюнинге карбюраторного впрыска. Из этой статьи вы сможете узнать о возможных доработках карбюратора для улучшения его характеристик и производительности.

Отдельные версии этой модели могут иметь целый ряд вспомогательных электронных систем. К основным решениям относят систему холостого хода с регулировкой электрическим клапаном,  автоматическую систему холодного пуска и т.д. Такие новшества встречались на экспортных вариантах автомобиля. На территории СНГ распространение получил карбюратор Solex c электрическим управляющим клапаном холостого хода.

Система в эксплуатации оказалась проблемной. В карбюраторе данного типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, тогда первой давала сбой система холостого хода. Карбюратор Солекс расходует от 6-и до 10-и литров горючего в спокойном режиме. Что касается динамики, то уступает он только ранней разработке Weber.

Все упомянутые выше карбюраторы ставятся на классические двигатели ВАЗ без доработок. Единственным нюансом при выборе остается подбор карбюратора относительно рабочего объема Вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, тогда потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка моновпрыска

После снятия карбюратора на двигатель устанавливается впускной коллектор с топливопроводящими трубками. Коллектор системы моновпрыска отличается по конструкции от карбюраторного, который был демонтирован на предыдущем этапе. При монтаже коллектора необходимо использовать новый комплект прокладок, повторяющий форму присоединительного фланца.

Затем выполняется установка троса системы управления, перемещения которого регулируют уровень подачи топлива. После этого производится монтаж электронного блока управления.

Лямбда-зонд вкручивается в специальное отверстие впускного коллектора, из которого предварительно извлекается защитная заглушка. На следующем этапе работ выполняется монтаж проводки. Для защиты проводов электропитания от негативного воздействия внешней среды они экранируются полимерными трубками и фиксируются с помощью изоленты.

В некоторых случаях установка проводки управления может потребовать увеличения отверстия в кузове, предназначенного для прокладки проводов. Проводка системы моновпрыска соединяет управляющий блок, бензонасос, лампочку-сигнализатор зажигания и аккумулятор.

На завершающей стадии выполняется установка воздушного фильтра. При подборе данного оборудования не рекомендуется использовать продукцию других автопроизводителей, так как излишняя высота воздушного фильтра может помешать нормальному закрытию крышки капота.

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Установка Карбюратора Солекс 21083 На Классику

Карбюратор Солекс 21083

наклассический .настройки и настройки

Для тех, кто решил установить карбюратор Солекс 21083

по своему усмотрению вы должны знать, что это моделькарбюратор, в котором диффузоры сделаны наименьшими. Общий карбюратор Солекс 21083 на классический Они очень хорошо это выразили. Вообще говоря, он отлично работает на двигателях объемом до 1,5 л. Основная особенность этого карбюратор, как упоминалось выше, размер основных воздушных диффузоров. Благодаря этому даже на низких скоростях воздух проходит через них с высокой скоростью, и это гарантирует хорошее качество образования смеси.

Если вы устанавливаете Solex 21083 на двигателе объемом более 1,5 л он будет задушить систему на высоких оборотах. Все это потому, что двигатель просто не может дышать нужным количеством полного грудного воздуха. Как правило, если огромные обороты не нужны и вам нужна максимальная тяга на днищах, то этот карбюратор подойдет отлично.

система углеводный солекс 21083

Как правило, этот карбюратор обычно устанавливается на двигателях поперечного сечения, но некоторые предполагают, что он отлично работает на продольно установленных автомобилях, другими словами, классика.

READ Установка Камеры Заднего Вида Lancer 10

По типу этот карбюратор классифицируется как эмульсия, которая имеет две открываемые камеры. Также в карбюраторе есть система преобразования, экономайзер, ускорительный насос, система вынужден бездействовать.

Установка пятьдесят третьей Карбюратор на ВАЗ-2106 от NAIL!

Сегодня Нихол Порошин расскажет и покажет основные нюансы настройки

пятьдесят третьейКарбюратор наклассический ! Каждому.

В принципе всего этого достаточно, чтобы карбюратор успешно работал на классике. После установки карбюратор сразу готов к работе, ему нужно только установить холостой ход и правильно установить уровень топлива в поплавковых камерах. Если поставить карбюратор на двигатель 2108, образование смеси может быть довольно плохим. В связи с этим необходимо будет заменить топливные форсунки на более крупные.

Токи всегда выбираются в зависимости от размера двигателя. Более того, все происходит наоборот, на меньшие двигатели ставят меньшие форсунки и наоборот. И дело в том, что в большом двигателе больше воздуха будет проходить через диффузор, и с большей скоростью, следовательно, топливо будет всасываться легче.

READ Установка Ксенона На Nissan Х Трейл Т31

Лучше всего выбрать один сразу. Солекс

, соответствующий размеру двигателя.

Установка классический

Как указано выше, карбюратор Солекс 21083

установлен в классика вполне возможна, любой может сделать это, если у него есть навыки снаряжения. Труднее так что отрегулируйте карбюратор максимально использовать его потенциал.

Некоторые автомобилисты считают целесообразным шлифовать внутренние швы и различные выемки в камерах карбюратор

, а затем отшлифовать их. Таким образом, воздух поступает в двигатель с меньшим сопротивлением, что экономит и улучшает тягу.

Значительная роль в карбюраторах, установленных на классический, играет ускорительный насос. Это устройство всегда должно работать идеально и без сбоев. В противном случае автомобиль не будет ускоряться, выстрелы карбюратора будут производиться из-за истощения смеси и т. Д. Мастера модернизируют ускорительный насос, увеличивая его объем, а также профиль измельчения выпускного кулачка.

Однако установка карбюратора Солекс 21083 прямо на твоем классический, ничего особенного изменить не удастся. Эти карбюраторы довольно хорошего качества и хорошо отлажены на заводе

Важно только убедиться, что воздушные и топливные фильтры загрязнены. Также недопустимо, чтобы выстрелы или чихание выходили из впускного коллектора; это быстро разрушает любой карбюратор

READ Какой Бензин Заливать В Ниссан Альмера Классик

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса

 Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко

Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры

Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Особенности установки ДААЗ-2108, -21083

Для монтажа любой из этих моделей на «Классику» необходимо подготовить новый комплект прокладок, шланги для системы подогрева карбюратора, тройник для подключения к топливной системе, клапан и тяги для предали акселератора. Чтобы получить от этой процедуры максимальный результат, желательно заменить зажигание. Лучше установить более технологичное, электронное. Контактное зажигание — это прошлый век. Система очень ненадежная и часто вызывает проблемы в эксплуатации. Установка бесконтактного электронного зажигания — одна из самых полезных доработок для отечественных ВАЗов, в частности для «Шестерки».

Рекомендации специалистов по регулировке 21073

Со стандартными жиклерами «Солекс» не сможет поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений монтаж вполне возможен, но в стандарте в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечивать достаточную тягу для разгона. Машина будет очень медленно набирать скорость.

Темп движения резко улучшится, когда откроется вторая камера. И автомобиль будет прыгать вперед, подобно козлику. Но топливная экономичность при этом очень низкая.

Проблему можно решить подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, то можно получить улучшенную интенсивность разгона. Это некий компромисс между экономией и динамикой. Оптимально – 115-й топливный жиклер в первую камеру. Можно установить и 117,5. Но расход увеличится еще больше. Смесь с данным жиклером переобогащается, и динамика может ухудшится.

Воздушные жиклеры первой камеры – 145, 150, 155. С топливным 117,5 можно установить воздушный 165.

Устройство карбюратора ДААЗ 1107010-20

Отличительной особенностью данного карбюратора является наличие поплавковой камеры сбалансированного типа. Кроме этого в его состав входят:

• Дозирующие системы в двух количествах;
• Пусковой устройство диафрагменного типа;
• Пневматический экономайзер;
• Ускорительный насос механического действия с диафрагмой;
• Систему холостого хода автономного типа;
• Устройство для вентиляции картера силового агрегата автомобиля.

Устройство карбюратора ДААЗ 2107-1107010-20

1. Основной жиклер топливный первой камеры;
2. Винт регулировочный изменения подачи топлива через ускорительный насос (УН);
3. Жиклер перепускной ускорительного насоса;
4. Приводный кулачок УН;
5. Пружина возвратного действия дроссельной заслонки первой камеры;
6. Приводный рычаг УН;
7. Ограничительный винт дроссельной заслонки первой камеры;
8. Диафрагма УН;
9. Винт регулировки состава смеси ХХ с втулкой ограничения;
10. Подводной патрубок разряжения к регулятору распределителя зажигания;
11. Винт регулировки количества смеси ХХ;
12. Запирающий клапан топливного жиклера ХХ;
13. Корпус карбюратора;
14. Винт регулировки пускового устройства;
15. Диафрагма пускового устройства;
16. Жиклер воздушный пускового устройства;
17. Карбюраторная крышка;
18. Воздушный жиклер системы ХХ;
19. Распылитель ускорительного насоса;
20. Основные воздушные жиклеры;
21. Жиклер экономайзера эмульсионный;
22. Жиклер экономайзера топливный;
23. Жиклер экономайзера воздушный;
24. Трубка эмульсионная;
25. Поплавок;
26. Клапан игольчатого типа;
27. Фильтр очистки топлива;
28. Корпус топливного жиклера переходной системы второй камеры;
29. Пневматический привод дроссельной заслонки второй камеры;
30. Диффузор смесительной камеры малый;
31. Распылитель;
32. Заслонка воздушная;
33. Осевой рычаг воздушной заслонки;
34. Тяга телескопического типа для привода воздушной заслонки;
35. Рейка пускового устройства;
36. Корпус пускового устройства;
37. Крепежный винт приводной тяги воздушной заслонки;
38. Рычаг трехплечевой;
39. Кронштейн крепления возвратной пружины;
40. Патрубок для отвода газов из картера;
41. Пружина возвратного действия для рычагов;
42. Приводной рычаг дроссельных заслонок;
43. Дроссельная ось первой камеры;
44. Соединительная тяга для приводов заслонок воздушной и дроссельной;
45. Ограничительный рычаг открытия дроссельной заслонки второй камеры;
46. Рычаг взаимодействия с воздушной заслонкой;
47. Шток пневматического привода дроссельной заслонки второй камеры;
48. Рычаг, соединенный с рычагом 49 при помощи пружины;
49. Жестко зафиксированный рычаг на оси 43;
50. Регулировочный винт закрытия дроссельной заслонки во второй камере;
51. Дроссельная заслонка второй камеры;
52. Диафрагма пневматического привода дроссельной заслонки второй камеры;
53. Отверстия системы перехода второй камеры;
54. Корпус дроссельных заслонок;
55. Жиклер топливный системы ХХ;
56. Игла запирающего клапана;
57. Корпус запирающего клапана;
58. Электромагнитный якорь;
59. Обмотка катушки электромагнита.

Инструкция по регулировке карбюратора

Солекс является достаточно надежным устройством, но желательно через каждые полгода эксплуатации автомобиля проводить необходимые настройки с целью оптимизации работы двигателя и экономии бензина. К ним относятся: регулировка качества топливной смеси, ее уровня в поплавковой камере и количества оборотов холостого хода.

При регулировке карбюратора Солекс, установленного на Ниве, нужно поставить ручку КПП в нейтральное положение, завести двигатель и дать ему поработать минут пять. Это позволит бензонасосу наполнить камеру. Затем следует снять топливный шланг с карбюратора, предварительно выключив зажигание. Для предотвращения вытекания оставшегося в топливопроводе бензина на двигатель приготовьте заранее емкость, в которую его можно слить. После этого демонтируйте тросик управления воздушной заслонкой и снимите винты крепления крышки карбюратора к его корпусу. Убирая крышку, нужно быть предельно внимательным, чтобы не повредить прокладку и крепления поплавков.

Получив доступ к поплавковой камере, необходимо замерить уровень топлива. Это удобно делать штангенциркулем с глубиномером. Расстояние от края камеры до кромки топлива должно быть равно 24-25 миллиметрам. В случае несоответствия этим значениям следует подогнуть язычок на оси поплавков в нужную сторону, поставить крышку на место, запустить двигатель, после чего повторить процедуру снятия крышки и замера уровня топлива.

Настройка холостого хода проводится на прогретом двигателе. Сначала необходимо закрутить плоской отверткой до упора винт качества смеси, находящийся на основании карбюратора. Он имеет левую резьбу, поэтому закручивать его следует против часовой стрелки. Затем нужно открутить его на пять оборотов и завести двигатель. Убрав подсос (воздушную заслонку), делаем минимальные, но устойчивые обороты мотора, вращая винт количества подачи топлива. Затем, медленно заворачивая винт качества, нужно добиться неустойчивой работы мотора, а после этого – открутить винт качества на полтора оборота. Этого достаточно для восстановления устойчивой работы. Установить рекомендованное число оборотов в минуту (850-900) можно с помощью винта количества.

Назначение и конструкция карбюраторов «Солекс»

Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.

На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.

Особенности карбюраторов «Солекс»

Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.

Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.

Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов

Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.

Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.

Таблица: особенности различных моделей карбюраторов

Модель карбюратора	Особенности	Модель автомобиля	Объём двигателя, л
ДААЗ 2108–1107010		ВАЗ-2108; ВАЗ-2109.	1,3
ДААЗ-21081–1107010		ВАЗ-21081; ВАЗ-21091; ЗАЗ-1102.	1,1
ДААЗ-21083–1107010		ВАЗ-21083; ВАЗ-21093; ВАЗ-21099.	1,5
ДААЗ-21083–1107010–31	полуавтоматическое пусковое устройство	ВАЗ-2108; ВАЗ-2109; ВАЗ-2110; ВАЗ-2111.	1,5
ДААЗ-21083–1107010–35	двухступенчатое пусковое устройство	ВАЗ-2108; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–62	электронное управление составом топливной смеси	ВАЗ-2115; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–05	для двигателя с микропроцессорным зажиганием	ВАЗ-2109	1,5
ДААЗ-21412–1107010	без штуцера слива	АЗЛК-2141–01	1,5
ДААЗ-21412–1107010–30	без штуцера слива, для двигателя с микропроцессорным зажиганием	АЗЛК-2141–23	1,8
ДААЗ-1111–1107010	инерционный обогатитель смеси	ВАЗ-1111; ВАЗ-11113.	0,65; 0,75.
ДААЗ-21051–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-21072.	1,5; 1,3.
ДААЗ-21053–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-21074; ВАЗ-21061.	1,6
ДААЗ-21051–1107010–30	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-2104.	1,5
ДААЗ-21053–110701–62	полуавтоматический привод воздушной заслонки	ВАЗ-2107; ВАЗ-21072; ВАЗ-21074.	1,5; 1,3; 1,6.
ДААЗ-21073–1107010	один распылитель ускорительного насоса	ВАЗ-2121; ВАЗ-21213.	1,6; 1,7.

Конструкция и принцип работы

Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.

Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.

Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.

Обычно используется только первая, а вторая подключается только на высоких оборотах.

Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.

При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.

Излишки топлива возвращаются в бак через возвратный штуцер.

Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.

Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.

В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции

Кроме неё, в состав карбюратора входят:

• пусковое устройство;
• система холостого хода;
• экономайзер принудительного холостого хода (ЭПХХ);
• переходные системы смесительных камер;
• ускорительный насос;
• экономайзер мощностных режимов (ЭМР);
• эконостат;
• механизм блокировки.

Провод винта количества

Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.

Этот провод относится к экономайзеру принудительного холостого хода.

Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.

По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина

Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.

К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.
