Электрическая схема уаз 390945 инжектор

Причины и устранение неполадок

Устройство коробки УАЗ, надёжное, безотказное и живучее. Однако, в технике случаются неполадки, возникшие по причине ошибок в использовании и нарушении установленного регламента.

Источник и симптомы	Что делать
Превышение уровня допустимого гула работающего устройства
Стирание зубцов шестерёнок коробки.
Слабый крепёж раздатки к коробке, или снижение фиксации крышек подшипников.	Затяните крепёж, в случае повторения симптома демонтируйте изделие, и ликвидируйте дефект.
Износились подшипники.	Поменяйте стертые элементы.
Насыщение рабочей жидкости продуктами износа коробки.	Демонтируйте поддон, помойте, смените масло.
Несоответствие используемого масла, низкая степень заполнения жидкостью.	Смените рабочую жидкость, установите нужный уровень.
Проведение ремонта по замене шестерёнок, без подбора изделия на минимизацию шума.	Проверьте шестерёнки на шум, поменяйте на требуемые.
Переключение ступеней затруднительно
Разный износ колёс.	Поменяйте на колёса с равнозначным протектором, выровняйте внутренний напор.
Сочленения продольных выступов главного и вала посредника заедают.	Отшлифуйте места с заусеницами, если не помогло, смените элементы.
Ведущая шестерёнка имеет повреждения на зубцах маленького венца. Погнут стержень переключающей вилки.	Отшлифуйте места повреждений, выправите стержень, если не помогло, смените элемент.
Переключающие штоки заедают на оси.	Разъедините детали, почистите оси и патрубки, покройте смазкой, соедините изделие снова.
Самопроизвольное выключение скорости
Стирание зубов шестерёнок коробки.	Поменяйте стертые изделия коробки.
Износились подшипники коробки.	Поменяйте изношенные элементы коробки.
Большой промежуток в сочленении вала и шестерёнки.	Выберете шестерёнку по размеру продольных выступов.
Передача не в состоянии включаться, поскольку погнут механизм, или повреждения на шестерёнках и цилиндрах.	Исправьте погнутость, зашлифуйте повреждения или смените элементы.
Слабая работа фиксирующего механизма, потеря упругости пружинного механизма, потёртость.	Смените стёртые элементы.
Утечка рабочей жидкости
Нарушение целостности уплотнительных элементов поддона, крышек подшипника, сочленения раздатки с коробкой передач.	Смените уплотняющие элементы.
Слабый крепёж крышки, подшипника, поддона, сочленений.	Затяните соединения.
Нарушение целостности манжет валов.
Нарушение целостности поддона, крышки.	Смените повреждённый элемент.
Выпадают или нарушены заглушки стержней включения, выключения, заглушки переднего подшипника срединного вала.	Поменяйте заглушки.
Повреждены подшипники
Нет, или маленькое количество смазки.	Поменяйте или долейте жидкость.
Снос сепараторов и колец подшипника из-за абразива.	Поменяйте элементы, демонтируйте и помойте поддон, поменяйте рабочую жидкость.
Чрезмерное трение подшипника валов.	Разъедините элемент, почистите изделие, покройте смазкой перед сборкой.

Раздатка нуждается в аккуратном обращении и периодическом осмотре. Часто, поводом поломки становится банальная езда на колёсах с нарушением режима давления. Не допускается постоянное использование передней пары колёс, изделие эксплуатируется по мере нужды. На работу влияет применение запасных частей не соответствующих требуемому качеству.

Электрооборудование

Отличие электрической схемы инжектора от электросхемы карбюраторного УАЗа заключается в том, что на последнем установлена более новая модель оптического переключателя.

Электрооборудование состоит из таких систем, как:

электроснабжение;
световая сигнализация;
наружное и внутреннее освещение;
контрольно-измерительные приборы;
отопление;
стеклоподъемники и стеклоочистители;
звуковая сигнализация;
система зажигания, состоящая из электрического стартера для запуска силового агрегата.

Система электроснабжения необходима для питания потребителей электрического тока при заведенном моторе. В качестве источников питания здесь используются две аккумуляторные батареи емкостью 100 А*ч. Их отрицательный вывод подсоединяется к массе транспорта через специальный выключатель с дистанционным управлением из кабины водителя.

Схема подключения генератора электрооборудования оснащена реле, которое разрывает цепь обмотки возбуждения генераторной установки при активации электрофакельного устройства.

Световая сигнализация необходима для оповещения других водителей о готовящемся повороте или торможении. Сюда входит: аварийные сигналы, стопорные сигналы, межосевой дифференциал, контрольные лампы блокировки дифференциала, световые индикаторы стояночной тормозной системы.

Отопительная система необходима для комфортной работы в зимний период. Электрические двигатели нагнетают воздушный поток, который проходит через радиатор, тем самым обеспечивая оптимальный температурный режим в кабине машиниста.

. Медицинский салон автомобиля УАЗ…

Текст

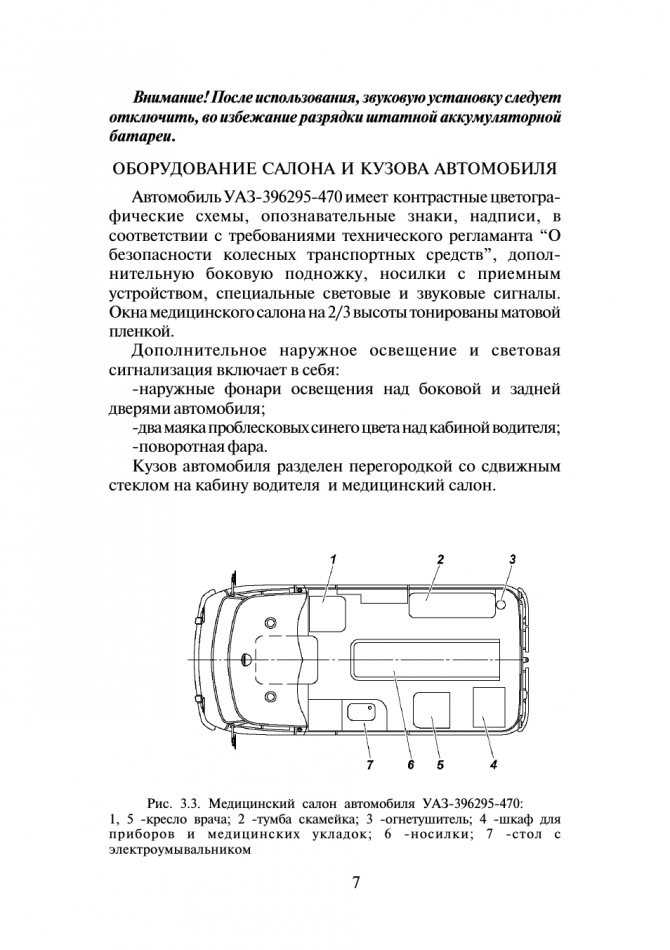

Рис. 3.3. Медицинский салон автомобиля УАЗ-396295-470:

1, 5 -кресло врача; 2 -тумба скамейка; 3 -огнетушитель; 4 -шкаф для приборов и медицинских укладок; 6 -носилки; 7 -стол с электроумывальником

Внимание! После использования, звуковую установку следует

отключить, во избежание разрядки штатной аккумуляторной батареи.

ОБОРУДОВАНИЕ САЛОНА И КУЗОВА АВТОМОБИЛЯ

Автомобиль УАЗ-396295-470 имеет контрастные цветогра-

фические схемы, опознавательные знаки, надписи, в соответствии с требованиями технического регламанта “О безопасности колесных транспортных средств”, допол- нительную боковую подножку, носилки с приемным устройством, специальные световые и звуковые сигналы. Окна медицинского салона на 2/3 высоты тонированы матовой пленкой.

Дополнительное наружное освещение и световая

сигнализация включает в себя:

-наружные фонари освещения над боковой и задней

дверями автомобиля;

-два маяка проблесковых синего цвета над кабиной водителя; -поворотная фара. Кузов автомобиля разделен перегородкой со сдвижным

стеклом на кабину водителя и медицинский салон.

Тормозная система

Здесь установлены задние и передние тормоза барабанного типа.

Барабанная тормозная система УАЗа Буханка состоит из стояночного, рабочего и вспомогательного механизма.

Рабочая система включает в себя главный тормозной цилиндр, вакуумный усилитель, регулятор уровня давления в задних тормозных механизмах, колодки, блок АБС, рулевую колонку, рабочие контуры.

Главный цилиндрический механизм преобразует усилие, которое поступает от тормозной педали, в давление рабочей жидкости и распределяет его по контурам, вследствие чего происходит торможение транспорта. Усилитель необходим для создания большего давления в системе.

Поршни рабочих цилиндров начинают перемещать тормозные колодки к барабанам колес. При дальнейшем нажатии на тормозную педаль происходит замедление вращения колесных механизмов, а давление рабочей жидкости возрастает до 15 МПа.

Когда водитель отпускает педаль, возвратная пружина переводит главный цилиндрический механизм в нейтральное положение, жидкость перетекает в цилиндр, а колодки отпускают барабаны, что приводит к снижению уровня давления.

Рекомендуется менять рабочую жидкость в тормозной системе 1 раз в полгода. Количество рабочей смеси не должны быть ниже 3 л. Максимальная вместительность емкости этой системы — 7,5 л.

Кабина

Автомобиль оснащен сдвоенной цельнометаллической просторной кабиной с 5-местной компоновкой салона. С правой пассажирской стороны располагается дополнительная дверь, обеспечивающая легкий доступ к заднему ряду сидений. Изысканным экстерьером и интерьером эта модель не отличается, но для рабочего автомобиля – самое то.

Еще одним достоинством «Фермера» является удобное расположение двигателя – он находится под кабиной между передними сидениями, а доступ к нему осуществляется из салона. Для этого всего лишь надо поднять защитный кожух. Такое решение дает возможность устранения неполадок при неблагоприятных погодных условиях.

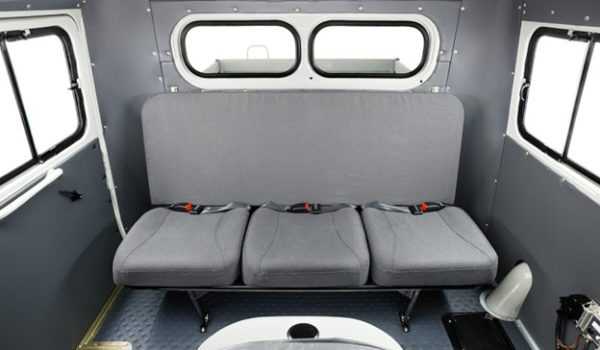

Пассажирский отсек кабины УАЗ-39094

Помимо этого, от моторного отсека исходит тепло, чем обеспечивается дополнительный обогрев зимой. Хотя, следует признать, что летом это преимущество превращается в огромный недостаток, потому что в салоне становится очень жарко.

Рабочее место водителя оставляет спорные впечатления. Искренне радует наличие обновленного рулевого колеса и многофункционального подрулевого переключателя (слева включаются повороты и свет фар, справа – дворники и омыватель ветрового стекла).

Недоумение вызывает расположение приборного щитка – он находится посредине панели! Чтобы увидеть показатели, приходится, в буквальном смысле, присматриваться, отвлекаясь от дороги.

УАЗ Фермер 3303

Оснащен двумя дверьми и удлинённой платформой, в данном случае грузоподъемность равна 1,2 т

Бортовой автомобиль 3303

Имеет возможность транспортировки девяти пассажиров

Остекленный фургон 3741

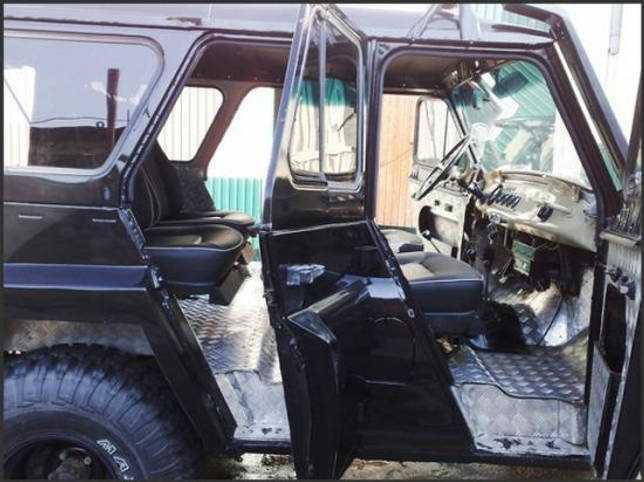

Зачем улучшать салон Уазика

Потому что на Ленд Ровер денег нет. Это основная причина для доработок по УАЗ 469 Тюнинг салона фото которого мы подобрали на страничке, проводится скорее не так для повышения комфорта, как для улучшения функциональности. Автомобиль используется по-разному, и от этого зависит характер переделок, которые предпринимают автолюбители. Для сафари требования к салону будут одни, а для зимней охоты — совсем другие.

Да и бюджет тюнинга тоже не резиновый, хотя многие, даже те, кто может купить и Рубикон, и Чероки, все равно будут улучшать Уазик, поскольку автомобиль заслуженно пользуется народной любовью.

Тюнинг Уаз Фермер для охоты и рыбалки

Автомобиль отечественного производства УАЗ 39094 пользуется большим спросом. Машина имеет высокие показатели маневренности. Модель хорошо показала себя на бездорожье.

Заводская конструкция не всегда устраивает собственников УАЗ фермер. Поэтому некоторые люди проводят тюнинг авто самостоятельно. УАЗ тюнингуют для охоты, рыбалки и других видов деятельности, связанных с ездой на труднодоступных участках пересеченной местности.

Целью тюнинга является повышение показателей проходимости машины и увеличение ее грузоподъемности. Для этого:

Увеличивается расстояние от рамы до мостов автомобиля. Для этого устанавливаются модернизированные рессоры и амортизаторы;
Устанавливаются шины большего диаметра. Собственники устанавливают покрышки с протектором повышенной проходимости. Это повышает показатели проходимости модели;
Осуществляется замена мостов. Владельцы устанавливают на модель мосты от автомобилей УАЗ, предназначенных для военного использования. Редукторы военных мостов отличаются от гражданских;
Устанавливаются различные лебедки. Для установки лебедки требуется усиленная конструкция переднего бампера;
Выхлопная труба наращивается и выводится вверх. Такая конструкция отвода отработанных газов дает возможность преодолевать водные преграды;
С целью увеличения грузоподъемности устанавливаются жесткие рессоры и багажник на крышу кабины. Это позволяет перевозить более тяжелые и объемные грузы.

Шестерни

Из каких еще элементов состоит раздатка? УАЗ (“буханка”), устройство раздатки которой описано в статье, оснащается шестеренками с прямым зубом. Ведущая имеет возможность двигаться по шлицам на вторичном валу КПП. На этой шестерне имеется два венца. Один представляет собой шлицы эвольвентного типа. Они служат для подключения прямой передачи посредством внутреннего венца приводного вала заднего ведущего моста. Когда водитель включает , эта шестеренка войдет в зацепление с той, что есть на промежуточном валу.

Чем еще особенна эта раздатка? УАЗ, устройство раздатки которой мы сейчас рассматриваем, укомплектовывается шестерней для включения переднего моста автомобиля. Она посажена таким образом, что может двигаться на шлицах, находящихся на промежуточном валу. Когда передний мост отключен, шестерня с валом разъединена. При этом она находится в зацеплении с приводным валом заднего моста. Эта особенность значительно облегчает переключение шестеренок и способствует более качественной смазке. Когда промежуточный вал вращается, шестеренка разбрызгивает масло на все узлы.

УАЗ-3909 «Буханка», 1 поколение (1996) — технические характеристики

Обзор Характеристики

Автомобиль	УАЗ-390995
Тип кузова	микроавтобус
Число мест	7
Длина, мм	4390
Ширина, мм	1940
Высота, мм	2064
Колесная база, мм	2300
Дорожный просвет (клиренс), мм	205
Снаряженная масса, кг	1905
Тип двигателя	бензиновый, с распределенным впрыском
Расположение	спереди, продольно
Число и расположение цилиндров	4, в ряд
Рабочий объем, куб. см.	2693
Число клапанов	16
Максимальная мощность, л. с. (кВт) / об/мин	112 (82,5) / 4250
Максимальный крутящий момент, Нм / об/мин	198 / 2500
Коробка передач	механическая, 5-ступенчатая
Привод	полный, с подключаемым приводом передних колес
Шины	225/75 R16
Максимальная скорость, км/ч	127
Время разгона 0-100 км/ч, с
Расход топлива при скорости 90 км/ч, л/100 км	13,5
Емкость топливного бака, л	50+27
Тип топлива	бензин АИ-92

Технические характеристики автомобиля «УАЗ-3909 «Буханка»» указаны по данным производителя. В таблице приведены основные параметры: размеры, двигатели, коробки передач, тип привода, расход топлива, динамические характеристики и т. д. Дополнительную техническую информацию уточняйте у официальных дилеров.

Дорожный просвет (клиренс) автомобиля УАЗ 3909 «Буханка» — минимальное расстояние между опорной поверхностью и самой нижней точкой машины, например, защитой двигателя. Клиренс может варьироваться в зависимости от модификации и комплектации автомобиля.

Для эксплуатации в загородной местности надежным помощником стать может далеко не каждый автомобиль, именно поэтому модель УАЗ 390995 все большим спросом пользуется для этих целей. Данное внедорожное авто является предельно универсальным, а также обладает внушительными внедорожными возможностями. Изначально эта машина спроектирована была в расчете на фермерскую эксплуатацию и использование в сфере предпринимательства за городом, однако она нашла применения и в иных сегментах деятельности.

История создания

Достоверно неизвестно, правда это, или сказки для любителей острых ощущений, но те конструкторы УАЗ 452, которые еще несколько лет назад могли давать интервью, говорили о совсем другом предназначении цельнометаллических фургонов на базе ГАЗ 69. Многочисленные модификации Буханки берут начало от одной-единственной модели.

Это самый простой, примитивнейший штампованный жестяной кузов, который был прикручен к раме от газика. Но самым важным в конструкции этого кузова было то, что в салоне, кроме водителя и пассажира спереди, могли были разработаны специальные крепления для пяти горизонтальных носилок.

Что это за массовая эвакуация и зачем в таком случае использовать полноприводное шасси? Просто время такое было. Шпиономания прошла, публике нужна была страшилка, чтобы не особенно отвлекалась на всякую ерунду, а по гудку ходила на производство. И страшилку придумали — ядерная война.

Никто не знал, как может выглядеть очаг ядерного поражения, но судя по опыту Хиросимы, шансов выжить в этом аду было мало. Поэтому и разработали этот веселенький бусик для вывоза трупов из очага поражения. Знай об этом его дизайнер, В. Арямов, он придумал бы более сдержанный дизайн.

Новые модификации

С 1985 автомобиль претерпел изменения. Их даже можно назвать вполне существенными. Также стоит учитывать, что в последние годы электросхема УАЗ 452 была довольно серьезно модернизирована. А сама базовая комплектация стала заметно богаче. Теперь модификацией стал для . Производитель отказался от карбюраторных систем и выпустил более экономичный и современный для УАЗ Буханка инжектор. Схема электрооборудования УАЗ стала более прогрессивной.

Преобразилась и приборная панель. Наиболее заметными изменениями стали: дополнительное реле стартера, добавочно сопротивление в цепи АКБ-зажигания. Однако большинство владельцев Буханки самостоятельно модернизируют свое транспортное средство. А приборная панель — первый шаг к модернизации интерьера.

В базовой комплектации приборная панель не выглядит впечатляюще, поэтому большинство водителей решается обновить ее внешность. На панель устанавливается цельная накладка, которая делает ее визуально интереснее. Такая накладка находится в свободной продаже, и купить ее не представляет особой сложности. Приборная панель в УАЗ 452 является цельнометаллической и не украшает интерьер. Современная накладка на панель в большинстве своем производится из пластика и служит хорошим украшением данному автомобилю.

Еще одним недостатком в старенькой Буханке является отсутствие электрических стеклоподъемников. Однако электростеклоподъемники можно с легкостью установить самостоятельно. Они отлично впишутся в электросхему УАЗ 452. Но ни установка стеклоподъемников, ни их изначальное отсутствие в составе электропроводки не является основной проблемой бедности комплектации.

Не будет преувеличением назвать легендарную модель «452» родоначальницей целого семейства многоцелевых грузопассажирских автомобилей под брендом УАЗ. Это действительно так, и знатоки хорошо осведомлены, что схема электропроводки УАЗ 3962, узлы и трансмиссии модели 3904, а также других модификаций унифицированы с «452».

Подобным путем развиваются все мировые производители легковых и грузопассажирских автомобилей:

Удачная конструкция служит основой для целого семейства автомобилей;
Постоянная доработка и модернизация позволяет обновить модельный ряд;
Унификация деталей и узлов снижает расходы на создание новых автомобилей.

Знаменитые «Полбатона» — фото модели УАЗ 3904

Характеристики УАЗ-39094 «Фермер» и размеры кузова

Грузопассажирская версия изготовлена на базе стальной рамы с увеличенной колесной основой. Грузовик оборудован кабиной из цельного металла, в которую помещается пять человек. Вход производится через три двери распашной конфигурации. Кузов находится непосредственно за кабиной, имеет дуги для монтажа тента. Пол платформы сделан из древесины.

Технические параметры и габариты:

длина/ширина/высота — 4,82/2,1/2,35 м;
база колес — 2,55 м;
снаряженная масса — 1,99 т;
предельная скорость — 127 км/ч;
вес прицепа — 1,5 т;
угол заезда — 28°.
высота/ширина/длина кузова УАЗ «Фермер» — 1,4/1,87/2,08 м.

Характеристики грузовой платформы дают возможность монтировать приспособления для дорожных или коммунальных работ. Показатель грузоподъемности — 0,7 т.

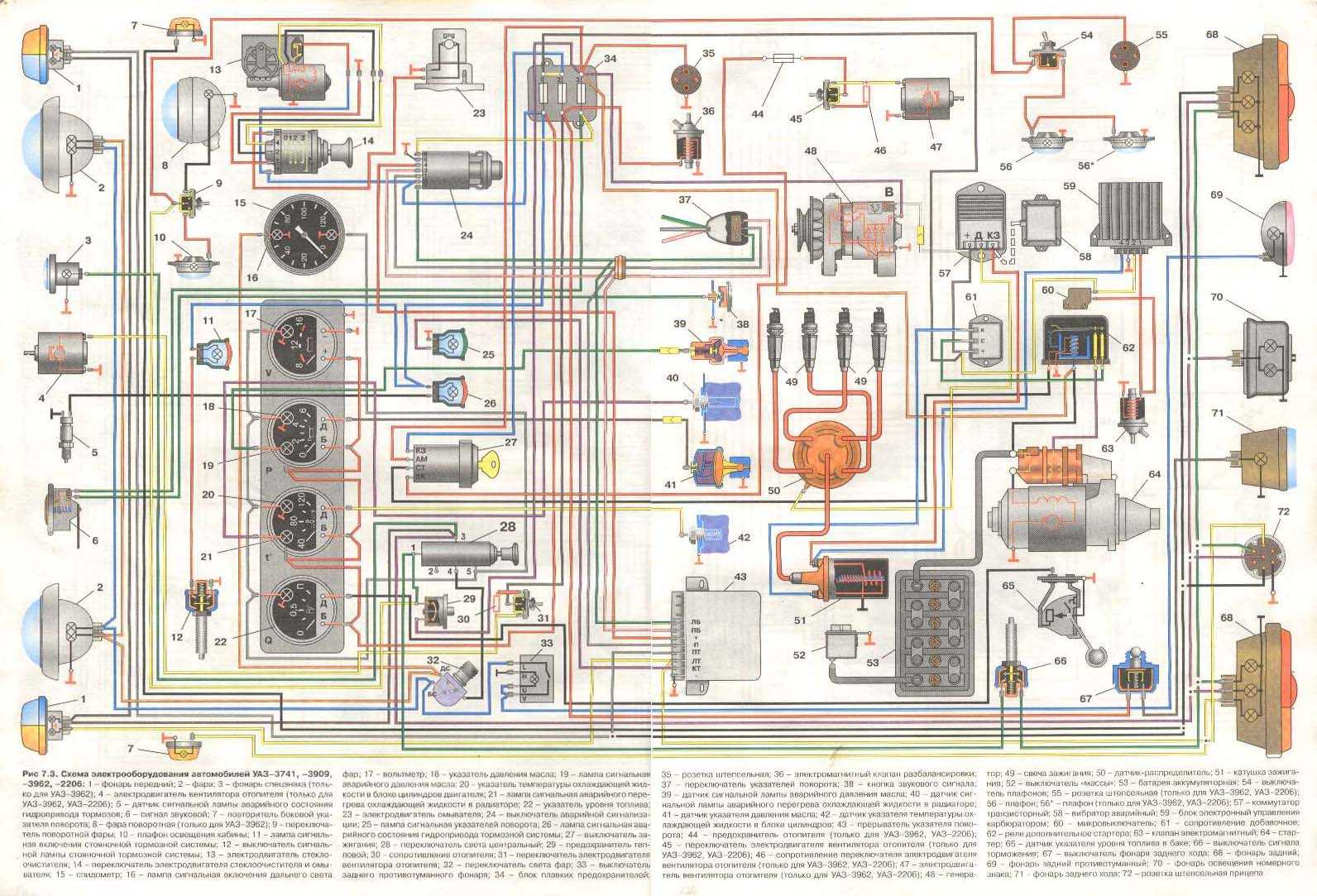

Схема УАЗ-390995, -220695, -396255 Буханка. Инжектор.

Схема электрооборудования автомобиля.

1, 50 – передние фонари; 2 – электронасоса омывателя ветрового окна; 3 – стеклоочиститель; 4 – переключатель стеклоочистителя и омывателя ветрового стекла; 5 – выключатель заднего противотуманного фонаря; 6 – выключатель аварийной сигнализации; 7 – электродвигатель вентилятора дополнительного отопителя (устанавливается на автомобили УАЗ-220695, УАЗ-390995 и УАЗ-396255); 8, 47 – фары; 9 – дополнительное сопротивление основного отопителя; 10 – электродвигатель вентилятора основного отопителя; 11 – выключатель электродвигателя вентилятора основного отопителя; 12 – дополнительное сопротивление дополнительного отопителя (устанавливается на автомобили УАЗ-220695, УАЗ-390995 и УАЗ-396255); 13 – выключатель электродвигателя вентилятора дополнительного отопителя; 14 – топливный модуль; 15, 56 – боковые фонари указателя поворота; 16, 46 – задние фонари; 17 – датчик уровня тормозной жидкости; 18 – звуковой сигнал; 19 – выключатель звукового сигнала; 20 – реле противотуманного фонаря; 21 – переключатель наружного освещения; 22 – блок сигнализаторов; 23 – спидометр; 24 – предохранитель электродвигателя отопителя салона; 25 – генератор; 26 – стартер; 27 – аккумуляторная батарея; 28 – выключатель «массы» (в зависимости от комплектации); 29 – фонарь освещения номерного знака; 30 – противотуманный фонарь; 31 – переключатель указателей поворота; 32 – предохранитель тепловой; 33 – комбинация приборов; 34 – переключатель датчиков уровня топлива в баках (на автомобилях УАЗ-330395, УАЗ-330365, УАЗ-390945 – не устанавливается); 35 – датчик аварийного давления масла; 36 – датчик давления масла; 37 – реле стартера; 38 – фонарь света заднего хода; 39 – выключатель стоп-сигнала; 40 – соединительная панель; 41 – выключатель электродвигателя насоса циркуляции охлаждающей жидкости; 42 – электродвигатель насоса циркуляции охлаждающей жидкости; 43 – датчик аварийной температуры охлаждающей жидкости; 44 – датчик уровня топлива; 45 – датчик скорости; 48 – реле указателей поворота и аварийной сигнализации; 49 – выключатель фонаря света заднего хода; 51 – ножной переключатель света фар; 52 – блок предохранителей; 53 – розетка для подключения дополнительного электрооборудования; 54 – выключатель зажигания; 55 – выключатель сигнализатора состояния тормозной системы; 57, 59 – плафоны освещения салона; 58, 60 – выключатели плафонов освещения салона.

Источник статьи: https://almarka.ru/shema-uaz-390995-220695-396255-buhanka-inzhektor/

Технические характеристики модели УАХ 390945

Благодаря высоким техническим характеристикам, модель широко используется в местах с плохим дорожным покрытием.

Габаритно массовые параметры

Длина машин от переднего до задней части кузова – 4.82 метра;
Ширина по боковым краям кабины – 1.94 метра;
Высота от покрытия до верхнего края каркаса кузова – 2355 мм;
Длина платформы – 1612 мм;
Ширина грузового отсека – 1.97 метра;
Высота кузова – 1.4 метра;
Колесная база автомобиля – 2.55 метра;
Колея по центру колёс – 1.445 м;
Дорожный просвет под картером переднего и заднего моста – 20.5 сантиметров;
Вес снаряженного автомобиля – 1995 кг;
Грузоподъемность УАЗ 390945 – 1.075 тонны.

Двигатель

Производитель оборудовал машину силовым агрегатом, отличающимся надежностью и простотой в эксплуатации. Это четырехтактный бензиновый двигатель мощностью 112 лошадиных сил. Объем силового агрегата составляет 2.7 л. Он имеет четыре рабочих цилиндра, расположенных вертикально в один ряд. На более старых версиях устанавливался мотор с карбюраторной подачей топливной смеси. Новые версии имеют инжекторный силовой агрегат.

Система охлаждения двигателя жидкостная принудительного типа. Движение жидкости в рубашке охлаждения осуществляются водяной помпой с ременным приводом. Это позволяет использовать транспортное средство при любой температуре окружающей среды.

Для запуска мотора предусмотрен электрический стартер. Напряжение питания стартера составляет 12 вольт. Управление стартером дистанционное, осуществляется при помощи замка зажигания, расположенного на передней панели. Так же можете прочитать про УАЗ 390945.

Трансмиссия

Производитель устанавливает на модель 390945 механическую коробку переключения передач. Она имеет четыре передачи для движения вперед и одну назад. Управление коробкой переключения передач осуществляется рычагом, установленным в салоне.

Переключение передачи возможно после полной остановки первичного вала КПП. Для остановки первичного вала необходимо выключить муфту сцепления. Машина оснащается однодисковым сцеплением сухого типа. Диск сцепления оборудован пружинами, смягчающими включение муфты. Привод сцепления гидравлический.

УАЗ 390945 оборудован раздаточной коробкой. При помощи раздатки подключается передняя ось. Конструкция раздаточной коробки позволяет понизить крутящий момент, передаваемый от коробки переключения передач к ведущим мостам автомобиля.

Мосты модели оборудованы редукторами планетарного типа. Колесные механизмы заднего моста неподвижные. Передняя ось оборудована поворотными кулаками. Они необходимы для управления машиной. Так же можете прочитать про Тюнинг УАЗ Хантер.

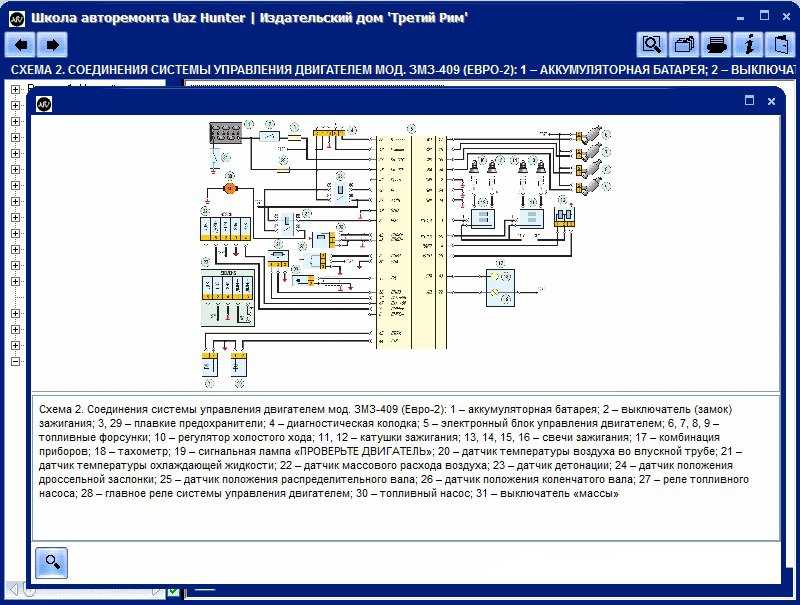

Электрооборудование

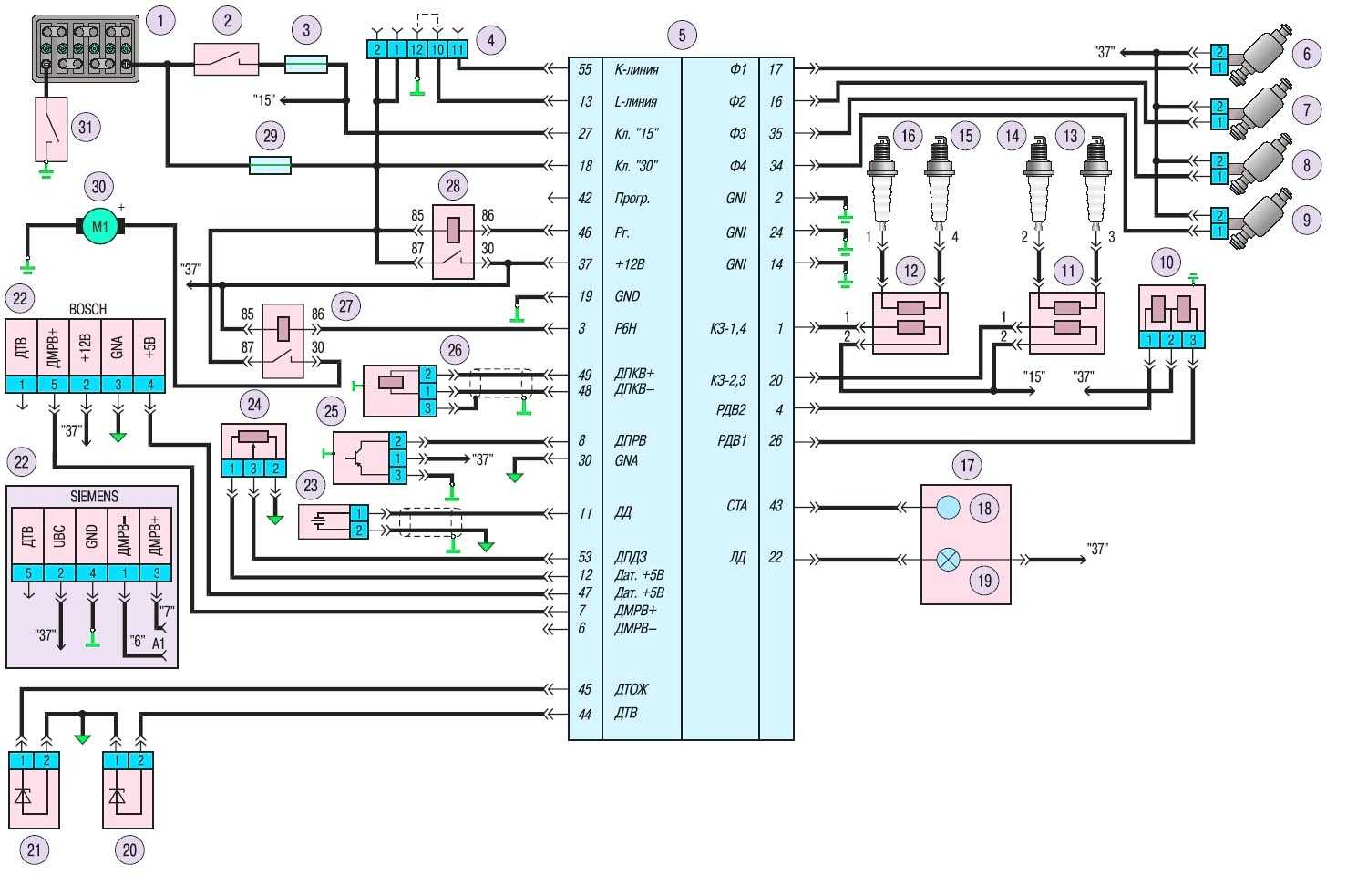

Схема электрооборудования УАЗ 390945 выполнена по однопроводному принципу. Массой является корпус машины. Питание электрооборудования осуществляется аккумуляторной батареей напряжением 12 вольт и генератором постоянного тока. Генератор имеет ременной привод от шкива, установленного на коленчатый вал. Для предотвращения перепадов напряжения в бортовой сети в цепь генератора постоянного тока включено реле-регулятор.

УАЗ 390945 оснащен наружным освещением и световой сигнализацией. Это позволяет использовать машину на дорогах общего пользования в любое время суток. Салон автомобиля оборудован внутренним освещением. К нему относится плафон освещения салона и подсветка приборов. Управление наружным освещением и подсветкой контрольно-измерительных приборов осуществляется комбинированным переключателем.

Схема электрооборудования включает в себя очистку ветрового стекла, автономный отопитель салона и звуковой сигнал.

Тормозная система УАЗ 390945

Производитель оборудовал УАЗ 390945 440 и другие модификации гидравлической тормозной системой. Тормозные механизмы задней оси барабанного типа. При воздействии на педаль колодки с фрикционными накладками прижимаются к барабану, затормаживая авто. После отпускания педали в салоне тормозные колодки двигаются в обратном направлении под действием силовой пружины. Передняя ось оборудована дисковыми тормозными механизмами.
