Регулировка пускового устройства карбюратора 2105, 2107 озон

Какую модель карбюратора выбрать

Для любого автомобиля ВАЗ, начиная с 2101 и заканчивая 2107, подойдут только определённые модели карбюраторов.

Карбюраторы ДААЗ

Карбюраторы ДААЗ 2101, 2103, 2106. Производились они на Дмитровском Автоагрегатном Заводе, который выкупил лицензию у итальянской фирмы Weber, потому эти карбюраторы могут указываться под обоими названиями. Устройства не отличались сложностью конструкции, однако могли порадовать своих владельцев быстрым разгоном автомобиля и хорошей скоростью. Одной из самых больших проблем в установке этих моделей является их практическое отсутствие на рынке.

Мощный, но ресурсозатратный карбюратор Weber производился российским Дмитровским заводом по итальянской технологии

Карбюраторы «Озон»

Более технологичные модели, которые устанавливались уже в автомобили ВАЗ 2105 и 2107, тоже производились на Дмитровском Автоагрегатном Заводе. Однако они были не только более продвинуты и усовершенствованны, но и более экологичны. Именно за это они получили название «Озон». Такой карбюратор позволял сократить расход топлива до 7–10 л. на 100 км, при этом сохранив динамические характеристики своих предшественников. Минусом устройства стала сложность его сборки и постоянные загрязнения в одной из камер, которые приводили к тому, что заметно ухудшался разгон автомобиля, снижалась скорость и начинал барахлить мотор.

«Озон» — экологичнаямодель карбюраторов ДААЗ

Solex

Чуть позже появились карбюраторы ДААЗ 21053. Производились они по лицензии французской фирмы Solex, отсюда и взялось название моделей. Эти карбюраторы были мало чем похожи на предыдущие модели ДААЗ. Обновлённая конструкция с системой обратной подачи топлива позволяла сохранять по 400–500 мл горючего на 100 км. Эти карбюраторы отличались хорошей мощностью при малом расходе бензина. Недостатком устройства стали узкие топливные и воздушные каналы, которые очень часто забивались.

Карбюратор Solex удачно совместил в себе мощность и экологичность своих предшественников

Нестандартный карбюратор Solex 21073

Зачастую пытливые автолюбители прибегали к самостоятельным заменам карбюратора. Одной из подходящих моделей оказался Solex 21073, знаменитый достаточно широки жиклёрами и каналами. Такой карбюратор увеличивал мощность автомобиля, однако вместе с тем поднимал и расход топлива — 9–12 л. на 100 км.

Solex 21083

Второй нестандартный карбюратор, который с некоторыми доработками подходит к моделям ВАЗ 2106 и 2107, это Solex 21083. После расширения диффузоров и установки жиклёров это устройство позволяет значительно поднять динамику автомобиля без особого расхода топлива. Однако процесс апгрейда карбюратора весьма сложен и трудоёмок.

Особенности карбюраторов «Солекс» для автомобилей ВАЗ-2106

Нередко автовладельцы в целях экономии топлива и улучшения динамических характеристик устанавливают на свои машины карбюраторы «Солекс» ВАЗ-21083 или 21073, но эти узлы далеко не всегда оправдывают ожидания. Как альтернативный вариант Дмитровградский автоагрегатный завод специально разработал модель 21053-1107010-20, предназначенную для работы с двигателями 1,5 и 1,6 л, на сегодняшний день данный карбюратор считается одним из лучших для ВАЗ-классики. Главные плюсы, которые следует отметить при установке карбюратора 21053-20 вместо стандартного «Озон»:

• улучшается динамика автомобиля;
• меньше времени уходит на прогрев ДВС;
• обеспечивается плавность хода машины;
• при неспешной езде экономится топливо.

Также «Солекс» отличается простотой в настройке, «некапризностью», хотя здесь есть и свои минусы: приходится докупать некоторые запчасти (тяги, которые подходят от «Нивы», корпус воздушного фильтра, толстую прокладку), тратить дополнительное время на подгонку и доработку.

Установка двух карбюраторов

Два карбюратора на ВАЗ 2107 придадут автомобилю дополнительную мощность. К тому же значительно сократится расход горючего, что по сегодняшнему времени очень актуально для любого водителя.

Процедура установки сразу двух карбюраторов целесообразна в следующих случаях:

• необходимо повысить скоростные характеристики автомобиля;
• требуется экономия топлива;
• нужно проработать систему выбросов и сделать их более экологичными;
• машине не хватает динамики при обгоне, старте с места или разгоне.

Видео: два карбюратора «Солекс» на автомобиле ВАЗ

На данный момент автомобили ВАЗ 2107 очень активно используются в России. Модели, оснащённые карбюраторами, имеют отличные рабочие характеристики, при этом быстро и дёшево обслуживаются и ремонтируются. Для удобства водителя можно установить на «семёрку» карбюраторы самых разных видов и фирм. Однако перед монтажом нужно просчитать целесообразность такой работы и гарантии ожидаемого результата.

• Следующая публикация Может ли стукануть мотор от Супротека?
• Предыдущая публикация ТОП 5 способов защититься от угона авто

А что лучше айсен или солекс?

А кто может подсказать,основываясь на ЛИЧНОМ опыте замера расхода,а не по рассказу кого-либо?Возьмем ровную дорогу,я еду со скоростью 70км/час.Вопрос: Что экономичнее,старый добрый Вебер 2101,или Солекс?Отбросим диаметры больших диффузоров,и прочее. Априори,что лучше?

По-моему главный плюс солекса это Экономайзер, который и дает лучшую динамику и экономичность. А все эти ступени в диффузор ах — мертвому припарка

Главное,не влупить 083й Солекс вместо Озона.Вместо 07го Озона можно только 053й солекс,а вместо 05го — 051й.При 083м на хх и малых нагрузках подкапывать ГДС будет — богатить,потому что «дыра один» очень маленькая,для жигулевского двигла

Как установить агрегат на место

Собрать и установить карбюратор на место можно точно так же, как вы его разбирали, совершив все действия в обратном порядке.

1. Карбюратор устанавливается на своё место, закручиваются крепёжные болты.
2. Прикрепляются патрубки, через которых идёт подача топлива. Газовый трос подсоединяется к рычагу дроссельных заслонок.
3. Крепится проводка.
4. К распределителю зажигания подсоединяется вакуумный шланг, объединяются концевики ЭПХХ.
5. После установки карбюратора производится его регулировка.

Видео: установка карбюратора на ВАЗ

Самостоятельно снять, разобрать, прочистить и установить на место карбюратор в ВАЗ 2107 и 2106 не так уж сложно. Главное — не пугаться огромного количества шлангов, клапанов, деталей и грязи и чётко следовать инструкциям.

Устройство карбюратора Озон. Пусковое устройство карбюратора

Карбюратор — это устройство для точной дозировки топлива в воздушном потоке. Деталь способствует образованию горючей смеси из воздуха и топлива, а также регулирует ее подачу в цилиндры двигателя.

УСТРОЙСТВО КАРБЮРАТОРА

В настоящее время на автомобили устанавливают карбюратор «Озон». Это деталь эмульсионного типа, с подающим потоком, двухкамерная. Устройство карбюратора следующее:

• поплавковая сбалансированная камера;
• главные системы дозирования (две);
• эконостат (обогатительное устройство). Расположен во второй камере;
• система холостого хода (автономная);
• системы перехода между первой и второй камерами;
• насос с диафрагмой ускорительный с распылителем в первой камере;
• клапан запорный электромагнитный в системе холостого хода;
• устройство отвода газов из картера за дроссель;
• привод пневматический для заслонки дросселя второй камеры;
• ручная система управления воздушной закрывающей деталью первой камеры, с тросовым приводом;
• пусковое устройство карбюратора с диафрагмой. Служит для автоматического открывания заслонки после пуска электрического двигателя. Процесс происходит вследствие разрежения во впускном трубопроводе;
• штуцер для отбора разрежения при управлении регулятором опережения зажигания.

КАК РАБОТАЕТ КАРБЮРАТОР «ОЗОН»

1. Устройство подачи топлива в карбюратор обеспечивает его поступление через сетку фильтра и игольчатый клапан. Клапан поддерживает нужный уровень топлива в поплавковой камере.
2. Поступление смеси из поплавковой камеры производится через топливные главные жиклеры первой и второй камер. Горючее проходит в эмульсионные колодцы и трубки. В трубках оно перемешивается с воздушным потоком, поступающим из жиклеров. Далее эмульсия продвигается в большие и малые диффузоры карбюратора через распылители.
3. После включения зажигания, электромагнитным запорным клапаном перекрывается топливный канал системы холостого хода. В состоянии напряжения клапан должен быть открыт.
4. Процесс отбора топлива из эмульсионного колодца первой камеры производится системой на холостом ходу. Топливо движется через жиклер, соединенный с электромагнитной запорной деталью. Происходит смешивание топлива с воздухом, который поступает через жиклер холостого хода и отверстия системы перехода из первой камеры. Получившаяся эмульсия соединяется с воздухом и попадает в трубопровод.
5. Топливовоздушная смесь при частичном открытии заслонок дросселя поступает в камеры через отверстия системы перехода. Процесс происходит до работы главной системы дозирования.
6. Эконостат способствует поступлению топливной смеси из поплавка камеры в распылитель. Обогатительное устройство начинает работать при условии максимальной мощности. При этом происходит обогащение топливной эмульсии.
7. Насос ускорительный имеет шариковые клапаны. Один открывается в момент заполнения топливом и закрывается под весом шарика после прекращения подачи смеси. Другой клапан открывается под давлением топлива и закрывается также под весом шарика.
8. Пусковое устройство карбюратора включает в себя ряд деталей: воздушную заслонку, тягу телескопическую, рычаг управления, тягу привода заслонки дросселя, привод управления заслонки дросселя, механизм диафрагмы. При вытягивании рукояти привода водителем, воздушная заслонка закрывается, дроссельная приоткрывается.

Важно знать, что ремонт карбюратора, его регулировку с частичной разборкой рекомендуется выполнять после его снятия. Работа требует аккуратности, чистоты. Перед разборкой следует удалить грязь с поверхности чистой ветошью, смоченной специальным составом

Владелец автомобиля должен иметь необходимые знания о деталях и узлах, включая устройство карбюратора. Информация поможет в эксплуатации техники, в устранении неполадок в дороге, когда поблизости не окажется сервиса по ремонту передвижного средства

Перед разборкой следует удалить грязь с поверхности чистой ветошью, смоченной специальным составом. Владелец автомобиля должен иметь необходимые знания о деталях и узлах, включая устройство карбюратора. Информация поможет в эксплуатации техники, в устранении неполадок в дороге, когда поблизости не окажется сервиса по ремонту передвижного средства.

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

• Две главные системы дозировки топлива;
• Сбалансированная поплавковая камера;
• Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
• Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
• Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
• Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

• Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
• В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.
• Перекрытие каналов холостого хода происходит электромагнитным клапаном;
• Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
• За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
• Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.

Система питания

Регулировки карбюраторов «Озон»

Регулировка уровня топлива в поплавковой камере обязательна после замены игольчатого клапана или
поплавка (см. также «Диагностика
неисправностей двигателя» ).

Сняв крышку карбюратора, следует убедиться, что поплавок свободно поворачивается на оси, не имеет пробоин и вмятин, не задевает за стенки поплавковой камеры. Необходимо проверить затяжку седла игольчатого клапана и свободное, без заеданий, перемещение демпферного шарика в сверлении иглы.

Удерживая крышку вертикально (штуцером подвода топлива вверх), следует убедиться в том, что зазор между прокладкой крышки и поплавком составляет 6,5±0,25 мм (при этом язычок поплавка должен касаться шарика, но не утапливать его). Изменяем зазор, подгибая язычок, при этом его участок, контактирующий с шариком, должен быть перпендикулярен оси клапана.

Если все эти условия соблюдены, осторожно устанавливаем крышку на место. Регулировка пневмопривода дроссельной заслонки второй камеры (только для карбюратора 2107-1107010) выполняется при замене привода или штока с диафрагмой

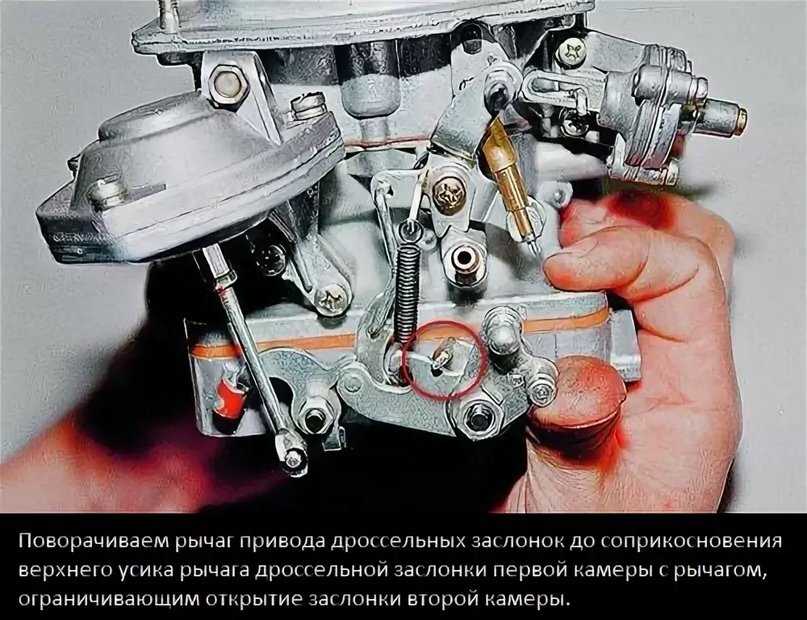

Регулировка пневмопривода дроссельной заслонки второй камеры (только для карбюратора 2107-1107010) выполняется при замене привода или штока с диафрагмой.

Сняв стопорную шайбу со штифта рычага привода дроссельной заслонки второй камеры, отсоединяем шток. Повернув дроссельную заслонку второй камеры в вертикальное положение, нажимаем до упора на шток пневмопривода. Ослабив контргайку на штоке и удерживая ключом шестигранную втулку, выворачиваем или заворачиваем шток до совпадения отверстия в штоке со штифтом рычага. Надев шток на штифт, закрепляем его стопорной шайбой. Затягиваем контргайку на оси штока.

Регулировка пускового устройства выполняется при замене деталей пускового устройства.

Пусковое устройство карбюратора: 1 — рычаг привода воздушной заслоним; 2 — воздушная заслонка; 3 — тяга; 4 — шток-серьга; 5 — регулировочный винт; 6 — телескопическая тяга; 7 — тяга регулирования положения дроссельной заслонки; 8 — дроссельная заслонка.

Воздушная заслонка должна быть полностью закрыта при вытянутой рукоятке привода и полностью открыта при утопленной рукоятке. Если это не так, смазываем трос моторным маслом, переставляем конец троса в приводе воздушной заслонки, отвернув винт крепления.

Вытягиваем рукоятку управления воздушной заслонкой до упора. Воздушная заслонка 2 (см. рис.) при этом должна полностью закрыться, а конец тяги 3 пускового устройства — находиться в конце паза штока 4, но не перемещать шток (если это не так, выправляем деформированные детали, регулируем длину тяги 3, изгибая ее).

При полностью закрытой воздушной заслонке 2 дроссельная заслонка 8 первой камеры должна быть приоткрыта (пусковой зазор С в месте переходных отверстий системы холостого хода). Этот зазор изменяем подгибанием тяги 7 регулировки положения дроссельной заслонки.

Воздушная заслонка 2 должна приоткрываться (пусковой зазор В) штоком 4 пускового устройства при перемещении его вручную внутрь корпуса пускового устройства до упора. Для регулировки зазора отворачиваем винт-заглушку на корпусе пускового устройства, под которым находится регулировочный винт 5. Вращая его тонкой шлицевой отверткой, добиваемся требуемого зазора. Устанавливаем на место и затягиваем винт-заглушку.

Регулировка системы холостого хода выполняется при ТО или нарушениях в работе двигателя
(см. «Диагностика неисправностей
двигателя» ).

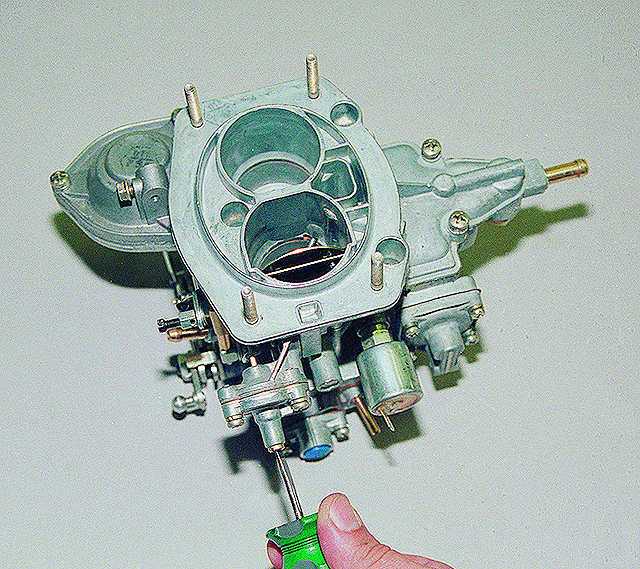

Регулировку выполняем на прогретом двигателе при полностью утопленной рукоятке «подсоса». Для регулировки системы холостого хода необходимы тахометр и газоанализатор, определяющий содержание окиси углерода и углеводородов в отработавших газах.

При отсутствии газоанализатора регулировку системы холостого хода с приемлемой точностью можно выполнить следующим образом. На работающем двигателе вращением винта качества (в обе стороны) устанавливаем максимальную частоту вращения коленчатого вала на режиме холостого хода. Затем, вращая корпус пневмоклапана ЭПХХ (карбюратор 2140-1107010-70) или винт количества (карбюратор 2107-1107010), устанавливаем частоту вращения коленчатого вала 850 мин-1 и повышаем ее примерно на 100 мин-1. После этого, не изменяя положения корпуса пневмоклапана ЭПХХ (или винта количества), заворачиваем винт качества, снижая частоту вращения коленчатого вала до 850 мин-1. Этот способ регулировки системы холостого хода позволяет (при условии исправности двигателя и его систем) получить содержание СО и СН в отработавших газах в пределах нормы.

Завершение диагностики. Чистка. Мойка. Продув

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.

Окончательный просмотр всех деталей и компонентов. Выявление дефектов, повреждений, замена новыми из числа ремкомплекта.

Наступает этап мойки и чистки. Для удобства можно использовать специальные химические средства и аэрозольные баллончики. Если нет возможности приобрести, налейте в ёмкость немного бензина или керосина, этого будет вполне достаточно. Хорошенько промываются все компоненты, очищаются полости от стороннего мусора, нагара, оксидов металла. Чистка переходит в этап сушки и начала сборки.

В обязательном порядке продуть следующие элементы:

• жиклёр холостого хода;
• каналы топливных жиклёров первой и второй камер;
• каналы переходной системы;
• отбор картерных газов;
• посадочное место под эмульсионную трубу;
• механизм открытия вторичной камеры;
• канал пускового устройства;
• механизм ускорительного насоса.

В ходе проведения сборки проверяем зазоры поплавковой камеры. Закрытие поплавка должно осуществляться на отметке 6,3 мм. Увеличение или уменьшение данного показателя свидетельствует о нарушениях уровня. Это когда речь идёт именно об этом типе карбюраторного устройства. Перед посадкой на штатное место, в обязательном порядке заменить асбестовую прокладку выпускного коллектора новой.

Конструкция карбюратора предусматривает наличие выступа внутрь под углом 45 градусов. Идеальный вариант — половина вышеуказанного выступа должна быть покрыта бензином. Желаемый уровень достигается путём поджатия язычка на конце поплавка.

Крепёжные гайки затягиваются с усилием не более 2.5 кг, превышение данного порога приводит к так званому «слизыванию» резьбы. Несмотря на то, что она имеет мелкий шаг, специально для сильного усилия, она всё же подвержена деформации.

Как настроить карбюратор «Солекс»

Ее можно делать, не снимая устройство с машины. Однако в некоторых случаях для настройки некоторых параметров это делать приходится. Оба варианта рассматриваются дальше. Как отрегулировать карбюратор прямо на автомобиле?

Выставление уровней в поплавковых камерах

Перед регулировкой запустите двигатель и прогрейте его в течение 10 минут, после чего выключите зажигание. Следующие действия:

• отсоедините топливный шланг от устройства;
• открутите 5 винтов, крепящих крышку карбюратора;
• отсоедините тросик управления воздушной заслонкой;
• ровно и медленно поднимайте вверх крышку, чтобы не деформировать поплавки;
• штангенциркулем измерьте расстояние от плоскости крышки до поверхности топлива – должно быть 23-25 мм;
• при неверном значении подогните язычок поплавка в каждой из камер в нужную сторону;
• заодно проведите очистку камер от грязи;
• поставьте крышку на место, далее нужна установка демонтированных элементов.

Регулировка иглы

Положите крышку «Солекса» на горизонтальную ровную поверхность. Теперь подгибанием металлических «лепестков» отрегулируйте ход иглы клапана, который должен быть равен 2 мм. Заодно проверьте герметичность топливного крана. Для этого возьмите резиновую грушу, вставьте ее в наконечник входного штуцера и сожмите, чтобы она деформировалась. Одновременно очень плотно закройте пальцем канал возвратного штуцера. При перевороте крышки груша станет нормальной формы, что говорит о том, что клапан открывается, т. е. работает.

Выставление холостого хода

Заведите машину и прогрейте мотор до рабочей температуры в 85-90 градусов, а затем заглушите. Далее:

• в нижней части «Солекса» найдите регулировочный винт качества смеси и вкрутите его до отказа (но не с чрезмерным усилием, чтобы не сорвать резьбу);
• «сдайте назад», открутив винт на 4-5 полных оборотов;
• пустите двигатель, вдавите ручку подсоса до упора;
• вращая винт количества, добейтесь устойчивой работы ДВС при минимальных оборотах (по тахометру это 700-1100 об/мин);
• вкручивайте обратно винт качества до тех пор, пока мотор не начнет пытаться заглохнуть, и выкрутите метиз на 1-1,5 оборота;
• подкрутите винт количества, добиваясь 900 об/мин – если мотор начинает работать нестабильно, снова чуть открутите винт качества.

Что делать если мотор не реагирует на вращение винтов

Довольно-таки нередкая ситуация: вы крутите винт качества или количества, а двигатель никак не меняет обороты. Причина этого явления – плохое поступление бензина в один из каналов холостого хода (ХХ). При этом метиз, отвечающий за качество смеси просто не успевает перекрывать подачу бензина. Это происходит из-за:

• неверного размера жиклеры: проверьте их диаметр и установите штатные изделия;
• посадочное место под эти детали разболтано;
• недостаточно прочно привернут электромагнитный клапан ХХ («бочонок» или цилиндр, к которому подходит электрический провод) или стоящая на его месте заглушка.

Как выставить переходный режим

Именно он «отвечает» за провалы педали акселераторе при резком на нее нажатии. Здесь главную роль играет отверстие, расположенное над дроссельной заслонкой (носик). После резкого надавливания на «газ» начинается подсос дополнительной порции бензина. Для того, чтобы провалов не было, необходимо тщательно подойти к выбору жиклера ХХ и носика, разбрызгивающего топливо. Алгоритм работы:

• заведите машину и вдавите ручку подсоса до конца;
• надавите плавно на педаль «газа»: если есть провалы, «виноват» жиклер, расположенный в первой камере, при нормальном наборе оборотов перейдите к следующему пункту;
• резко нажмите на акселератор: наличие провала необходимо подобрать носик (оптимальные размеры 40*40) и жиклер (39-40).
