Как мыть карбюратор?
Поверхность Солекса можно протереть спиртом и подобными средствами. Протерев поверхность, следует прочистить сам карбюратор посредством теплого воздуха. Как это делается? Можно воспользоваться воздушным, а в случае его отсутствия — автомобильным компрессором. Избавьтесь от воздухоочистителя и тщательно следите за тем, чтобы инородные частицы не попали в Солекс.
Топливный фильтр следует поменять
Чистку сетчатого фильтра можно производить раз в 1,5 года. Просто снимите его и помойте, удалив все скопившееся на нем. Не забывайте, что неметаллические части карбюратора следует мыть отдельно! Дело в том, что жидкость, применяемая для металлов, может привести их в негодность.
В поплавковой камере разберите воздушный фильтр и открутите с него хомут. Поскольку поплавок уже настроен, постарайтесь не погнуть и не сломать его. Ставя обратно крышку карбюратора, постарайтесь не опускать поплавок вниз. Топливо из камеры можно извлечь при помощи шприца или резиновой груши. Затем нужно прочистить ее, не повредив поверхность, и вернуть содержимое назад. Топливные жиклеры очищаются при помощи металлической или медной проволоки. Если они загрязнены несильно, то можно просто продуть их. Этим рекомендациям нужно следовать раз в год, чтобы не допустить поломок и ухудшения качества карбюратора.
Наиболее распространенными являются карбюраторы Солекс модификаций 21053, 21083, 21073, 21041. Отличаются они тарировочными данными, т.е. сечением больших диффузоров (БД), значением и типом жиклеров и прочими потрохами, и рассчитаны под определенный объем двигателя и его тип.
21083 – «базовая» модификация карбюратора с самым маленьким сечением диффузоров 21х23, рассчитан на поперечно расположенный «зубильный» двигатель объемом 1,5л. Особо популярен тем, что из него можно получить солекс любой модификации, а так же уникальный, проточить под любое значение диффузоров и так далее. Ставить на двигатель объемом больше чем 1,5л нежелательно – на высоких оборотах он будет душить двигатель из-за маленького сечения БД. Стоит ометить, что 21083 готовит обедненную смесь (в силу особенности мотора 2108) и для получения хорошей динамики на двигателе УЗАМ желательно поменять жиклеры.
21053 – для продольного двигателя 2105 объемом 1,5 литра, имеет диффузоры 23х24. Наиболее приемлемый вариант для двигателей 1,5 литра, требует минимальной настройки. Если нет желания долго воевать с жиклерами или искать толкового карбюраторщика – это солекс для вас
21073 – для нивы, под объем 1,7л, диффузоры 24х24, популярен среди владельцев моторов УЗАМ-1,7, на двигатель 1,7 л стает так же с минимальной доводкой.
Особенность: дополнительно имеет 2 штуцера рециркуляции отработанных газов, в других солексах их нету (позиция «a» на фото).
21041 – единственный карбюратор семейства солекс, разработанный для москвичевского двигателя объемом свыше 1,8 л, имеет самые большие диффузоры – 24х26
Внимание! Есть несколько модификаций данного солекса под МПСЗ или БСЗ, отличаются отсутствием и наличием штуцера вакуумного опередителя зажигания, будьте внимательны
В дополнение хочу сказать, что под любой объем можно настроить любой солекс – вопрос времени и нервов и спаленного бензина . Если поставить на 1,5 литра солекс 083 – получим приемистый движок на низах, который будет затыкаться после
4500об, если поставим
Внимание! Все солексы ОДИНАКОВЫ внешне и по устройсту, потому устанавливаются, подключаются и настраиваются ОДИНАКОВО, независимо от модели. Внешний вид и подключение карбюратора на примере 21041-****-10
Внешний вид и подключение карбюратора на примере 21041-****-10
Внешний вид и подключение карбюратора на примере 21041-****-10.
1. Электроклапан, применяется для системы ЭПХХ (экономайзер принудительного холостого хода), перекрывает подачу топлива через жиклер холостого хода, сам жиклер можно найти, если выкрутить электроклапан. Если у вас нет блока ЭПХХ, то на клемму электроклапана надо подвести +12 вольт так, чтобы при выключении зажигания напряжение на нем пропадало (прекратится подача топлива на ХХ), что позволит легко заглушить двигатель и избежать калильного зажигания.
2. Штуцер отбора картерных газов, нужен для того, чтобы засасывать картерные газы из двигателя на холостом ходу, когда дроссельные заслонки закрыты. Подключается к тонкому шлангу на кастрюле для солекса или же врезается в основной шланг отбора картерных газов.
Проведение регулировки карбюратора
Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:
- наполнение бензином поплавочной камеры;
- величину максимальных оборотов холостого хода;
- насыщенность топливно-воздушной смеси, поступающей в двигатель.
Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:
- На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
- Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
- Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.
Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько
Необходимо обратить внимание на:
- жиклер электромагнитного клапана – возможно, он засорился;
- канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
- электромагнитный клапан — возможно неисправен именно он.
Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.
Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.
При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.
Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.
Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.
Особенности конструкции карбюратора
Большое влияние на стабильность режимов работы двигателя оказывают не только размер проходного сечения, но и место где размещены жиклеры. В описываемом приборе они находятся в специальных каналах, которые не имеют прямого сообщения с основным диффузором. Это позволяет избежать действия ряда факторов, какие ведут к загрязнению калиброванных отверстий.
Для карбюратора марки Солекс 21083 важен правильный подбор и топливного, и воздушного жиклеров. Указанные работы следует производить в строгом соответствии с рекомендациями специалистов. В таблицах, разработанных профильным конструкторским бюро, указаны пары элементов какие обеспечивают оптимальные характеристики по расходу топлива и показателей мощности.
Какие жиклеры поставить на солекс 12083 на Ваз 2107
Карбюратор на «восьмерке» обеспечивает приемлемый расход топлива и в городском режиме, и при поездках по трассе. Солекс 21083 один из самых лучших и надежных отечественных приборов такого рода. Внесение изменений в его конструкцию может способствовать повышению динамических характеристик или снижению потребления бензина. Возникает вопрос, какие жиклеры следует заменить для достижения необходимого эффекта?
Для получения ответа потребуется разобраться в принципе действия устройства. Основная задача карбюратора создание топливовоздушной смеси обедненного состава. Для достижения этого на конструкторы вынуждены были поставить на карбюратор топливные жиклеры с малым проходным сечением. В воздушных каналах калиброванные отверстия напротив увеличенного диаметра. Как показывает практика эксплуатации, работа двигателя в таком случае остается устойчивой при резких изменениях режимов.
Варианты модернизации карбюратора
Топливные и воздушные жиклеры имеют между собой связь, от их производительности напрямую зависит потребление топлива. Для карбюратора Солекс 21083 могут быть реализованы следующие схемы:
- Установка элемента в топливном канале с большим проходным сечением вызовет пропорционально увеличение потребление топлива и динамических характеристик.
- Напротив, уменьшение диаметра отверстия способствует уменьшению общего расхода бензина.
Для карбюраторов типа Солекс установка жиклеров иного сечения пропорционально изменяться на всех режимах. Квалифицированный их подбор позволяет менять настройки в самых широких пределах. Уменьшение калиброванного отверстия в воздушном канале ведет к обогащению смеси и соответственно повышению мощности. При этом обратное действие делает автомобиль более экономичным.
Основные режимы работы карбюратора
Солекс 21083 выполняет ряд важнейших функций в системе питания силового агрегата в процессе его запуска и функционирования. Расчет и подбор элементов осуществляется на стадии опытно-конструкторских работ в специализированных бюро
При этом разработчикам важно обеспечить устойчивую работу двигателя во всех режимах, для этого как расчеты ведутся исходя из средних показателей
В карбюраторе марки Солекс во время движения автомобиля осуществляется процесс дросселирования, в ходе которого отмечается нестабильность смесеобразования. Существенное влияние при этом оказывают следующие факторы:
- Плотность распределения состава по воздушному потоку, проходящему через диффузор.
- Качественность распыления топлива.
- Равномерность распределения воздушно топливной смеси по направлению движения потока.
Перечисленные выше факторы находятся в прямой зависимости не только от проходного сечения жиклеров, но и их состояния. Для того чтобы подобрать оптимальные параметры элемента как показывает практика следует учитывать характер течения эмульсии в каналах карбюратора. Специалисты различают несколько их разновидностей: ламинарную, волновую, пробковую и симметричную относительно оси.
Солекс 21083 при условии исправности систем и правильности регулировки обеспечивает стабильную работу двигателя в режиме дросселирования. Наиболее оптимальным для силового агрегата является осесимметричное распределение эмульсии в канале смеси после прохождения жиклеров. Это позволяет добиться относительно равномерного насыщения потока, какие бы внешние условия при этом не возникали.
Особенности конструкции карбюратора
Большое влияние на стабильность режимов работы двигателя оказывают не только размер проходного сечения, но и место где размещены жиклеры. В описываемом приборе они находятся в специальных каналах, которые не имеют прямого сообщения с основным диффузором. Это позволяет избежать действия ряда факторов, какие ведут к загрязнению калиброванных отверстий.
Для карбюратора марки Солекс 21083 важен правильный подбор и топливного, и воздушного жиклеров. Указанные работы следует производить в строгом соответствии с рекомендациями специалистов. В таблицах, разработанных профильным конструкторским бюро, указаны пары элементов какие обеспечивают оптимальные характеристики по расходу топлива и показателей мощности.

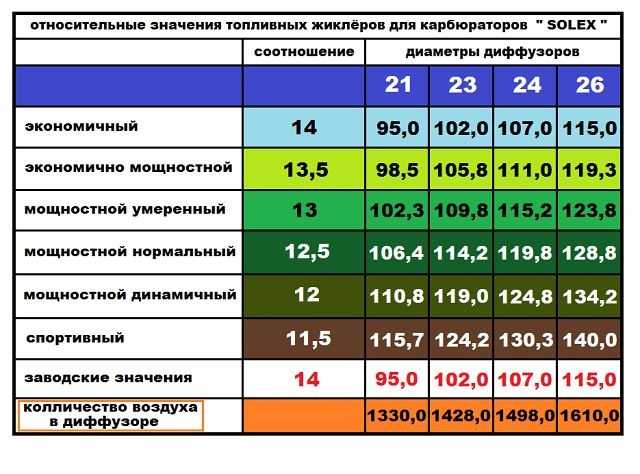

Таблица топливных жиклеров карбюратора Солекс 21083
В процессе дросселирования карбюратора можно наблюдать нестабильный состав топливной смеси по времени в рабочих зарядах, нет идентичности циклов. Это существенное оказывает влияние на состав газов отработанных. Также на неоднородный состав горючей смеси по циклам могут воздействовать три фактора:
- характера распределения смеси по сечению потока;
- дисперсность топлива;
- характер распределения смеси вдоль потока.
Существенное воздействие на структуру потока могут оказывать вид течения эмульсии смеси из канала главной системы распылителя. В зависимости от соотношения производительности в дозирующей системе жиклеров и скорости истечении эмульсии можно получить такие виды течения: ламинарное, пробковое, грубоэмульсионное, осесимметричное и волновое.
Таким образом, в зависимости от изменения вида течения из распылителя главной системы эмульсии в значительной степени будет изменяться однородность состава топливной смеси в рабочих циклах мотора авто. Осесимметричный режим является наиболее оптимальным для стабильной работы двигателя авто. Это удается достичь благодаря равномерной подачи топлива.
Воздушные жиклеры карбюратора Солекс 21083 позволяют отрегулировать совместно с топливными жиклерами оптимальную работу карбюратора. Следует помнить, что расположение воздушного жиклера основной системы внутри бензовоздушного главного тракта нежелательно из-за возможности засорения или засмоления жиклера, что может привести к .
Часто это наблюдается в случае пропуска картерных газов мотора через карбюратор. Правильней всего разместить жиклеры воздушные в специальных карманах, которые буду защищать их от воздействия потока прямого воздуха.
В случае доработки или необходимо уделить должное внимание подбору жиклеров. Этот процесс должен осуществляться в зависимости от объема мотора авто
Таким образом, под большие объемы двигателя, к примеру 1.5-1.7 лучше всего использовать маленькие жиклеры.
Из-за того, что большой объем, за единицу времени проходить будет много воздуха через диффузор, и как следствие будет расходоваться значительно больше топлива. Конечно если вы не собираетесь прокачать свое авто для быстрой езды, тогда для вас это не будет столь существенно. В противном случае лучше установить жиклеры с меньшим сечением.
Начинать подбор жиклера наиболее правильно с топливного, а затем перейти в выбору воздушного. Также следует учесть, что сначала необходимо выбрать жиклеры для первой камеры, а после того как установили на нее жиклеры, следует перейти ко второй камере карбюратора. Только таким способом считается наиболее правильная установка или замена жиклеров.
Квалифицированные специалисты советуют перед тем, как начать работы найти оригинальный карбюратор заводской Солекс 21083, который рассчитан на такой же объем двигателя, который установлен на вашем авто, и попробовать установить на него эти жиклеры. Ниже приведена таблица жиклеров карбюратора Солекс 21083.
В зависимости от предпочитаемого стиля вождения, вы сможете подобрать для себя наиболее оптимальный размер жиклеров. Но учтите, что при использовании жиклеров серии «спорт» расход топлива вашего авто может увеличиться в два раза.
Поэтому если вы предпочитаете оптимальный расход и динамичное авто, то лучше выбрать средний вариант, к примеру «мощностной нормальный» или «мощностной умеренный». Для тех, кто предпочитает размеренный спокойный стиль вождения лучше всего подойдут жиклеры «экономичные». Кстати, есть также еще одна модификация: , у него есть свои плюсы.
А на показано, как правильно подбирать жиклеры для карбюратора Солекс 21083:
Также на эту тему вы можете почитать:
Типтроник: что это такое?
Новые автомобили до 500000 рублей в хорошей комплектации
Освежитель для автомобиля сделает запах в салоне приятнее
Неновый Лансер X и возможные проблемы в эксплуатации
Принцип работы и схема карбюратора ВАЗ 2109
Alex S 14 ноября, 2013
Опубликовано в: Полезные советы и устройство авто
Метки: Как устроен автомобиль, Советы автомобилистам
Настройка поплавковой камеры
Этот вид работ позволяет настроить оптимальное количество бензина в поплавковой камере. Неправильный уровень является причиной снижения мощности, неравномерной работы двигателя, перерасхода топлива.
Инструменты:
- набор гаечных ключей;
- тонкий щуп (диаметром 1 мм);
- плоскогубцы.
1. Демонтируем воздушный фильтр и откручиваем крышку карбюратора.
2. Аккуратно снимаем крышку поплавковой камеры.

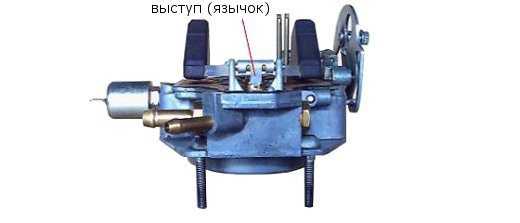

3. Проверяем состояние и положение поплавков. Они должны располагаться параллельно отпечаткам боковых стенок поплавковой ванночки на прокладке.
4. Если они смещены, выравниваем их путем сведения вместе или разведения в стороны.
5. Далее укладываем крышку горизонтально поплавками вверх и щупом замеряем расстояние от нижней части поплавка до прокладки. Оно должно быть равным 1 мм. Если оно выше или ниже, дальнейшую регулировку продолжаем после установки карбюратора на двигатель.
6. При закачанном топливе в поплавковой камере его уровень должен совпадать с красными линиями, как показано на фото.
7. Если поплавки выставлены неверно, этот уровень будет меньше или больше. Простая регулировка осуществляется путем подгибания или отгибания язычка поплавков с дальнейшим закрытием крышки карбюратора и подкачкой топлива.
Детально про настройку поплавковой камеры смотрите здесь
Что такое жиклеры
Как правило, доработка карбюратора заключается в замене жиклеров. Жиклеры – это небольшие дозирующие элементы с отверстиями, имеющими определенную величину сечения, через которые проходят компоненты горючей смеси. В этой статье пойдет речь о жиклерах карбюратора Солекс 21083.
Виды и классификация жиклеров
Для создания хорошей обедненной смеси в карбюраторе должны устанавливаться топливные жиклеры с небольшим сечением отверстия, а воздушные – с повышенным. Использование такой схемы позволяет двигателю стабильно работать даже при резком изменении режима езды.
В карбюраторе Солекс 21083 устанавливается два вида жиклеров:
- Топливные. Обеспечивают равномерное поступление топлива в камеру карбюратора.
- Воздушные. Дозируют подачу воздуха в карбюратор.
Важно понимать, что увеличение внутреннего диаметра топливного жиклера приведет к существенному повышению расхода топлива, и оправданным такой выбор будет только при желании увеличить мощность двигателя. В свою очередь, большое сечение воздушного жиклера тоже становится причиной увеличенного расхода горючего, но только при активной и быстрой езде.. Владельцы автомобилей в большинстве своем предпочитают уменьшать аппетит силового агрегата, поэтому оптимальным решением будет установка комбинации жиклеров, позволяющей снизить расход топлива (иногда получается улучшить этот показатель на треть)
Чтобы выбрать подходящие жиклеры, нужно разобраться с их маркировкой, которая не так сложна, как может показаться на первый взгляд
Владельцы автомобилей в большинстве своем предпочитают уменьшать аппетит силового агрегата, поэтому оптимальным решением будет установка комбинации жиклеров, позволяющей снизить расход топлива (иногда получается улучшить этот показатель на треть). Чтобы выбрать подходящие жиклеры, нужно разобраться с их маркировкой, которая не так сложна, как может показаться на первый взгляд.
Назначение и конструкция карбюраторов «Солекс»
Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.
На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.
Особенности карбюраторов «Солекс»
Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.
Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.
Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов
Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.
Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.

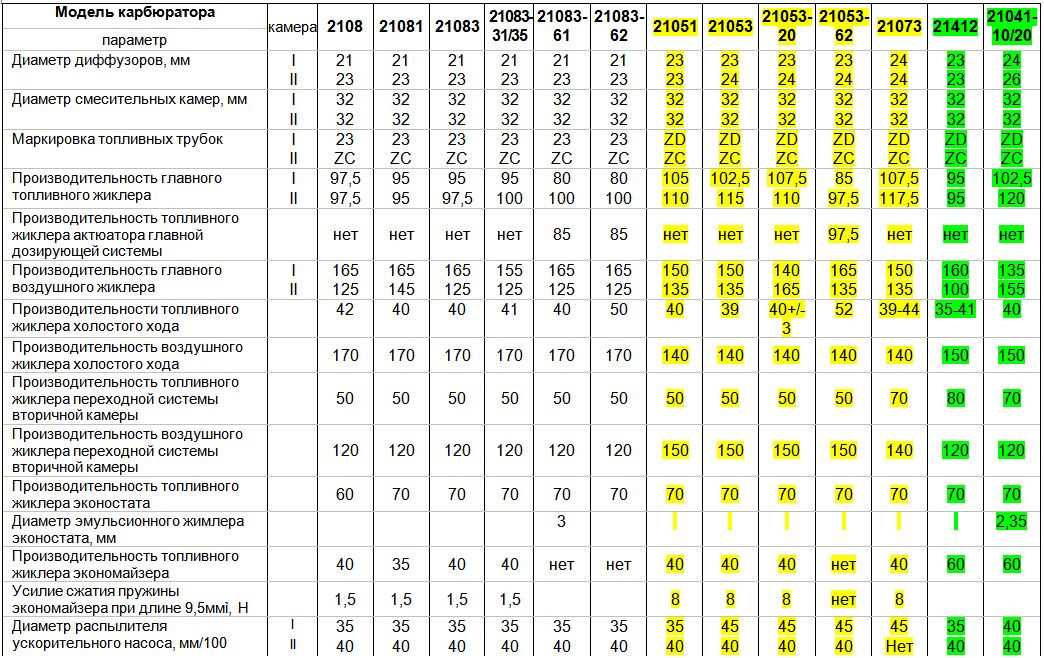

Таблица: особенности различных моделей карбюраторов
| Модель карбюратора | Особенности | Модель автомобиля | Объём двигателя, л |
| ДААЗ 2108–1107010 |
|
1,3 | |
| ДААЗ-21081–1107010 |
|
1,1 | |
| ДААЗ-21083–1107010 |
|
1,5 | |
| ДААЗ-21083–1107010–31 | полуавтоматическое пусковое устройство |
|
1,5 |
| ДААЗ-21083–1107010–35 | двухступенчатое пусковое устройство |
|
1,5 |
| ДААЗ-21083–1107010–62 | электронное управление составом топливной смеси |
|
1,5 |
| ДААЗ-21083–1107010–05 | для двигателя с микропроцессорным зажиганием | ВАЗ-2109 | 1,5 |
| ДААЗ-21412–1107010 | без штуцера слива | АЗЛК-2141–01 | 1,5 |
| ДААЗ-21412–1107010–30 | без штуцера слива, для двигателя с микропроцессорным зажиганием |
АЗЛК-2141–23 | 1,8 |
| ДААЗ-1111–1107010 | инерционный обогатитель смеси |
|
|
| ДААЗ-21051–1107010 | тяговый привод дроссельных заслонок, без штуцера слива |
|
|
| ДААЗ-21053–1107010 | тяговый привод дроссельных заслонок, без штуцера слива |
|
1,6 |
| ДААЗ-21051–1107010–30 | тяговый привод дроссельных заслонок, без штуцера слива |
|
1,5 |
| ДААЗ-21053–110701–62 | полуавтоматический привод воздушной заслонки |
|
|
| ДААЗ-21073–1107010 | один распылитель ускорительного насоса |
|
|
Конструкция и принцип работы
Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.
Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.
Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.
Обычно используется только первая, а вторая подключается только на высоких оборотах.
Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.
При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.
Излишки топлива возвращаются в бак через возвратный штуцер.
Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.
Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.
В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции
Кроме неё, в состав карбюратора входят:
- пусковое устройство;
- система холостого хода;
- экономайзер принудительного холостого хода (ЭПХХ);
- переходные системы смесительных камер;
- ускорительный насос;
- экономайзер мощностных режимов (ЭМР);
- эконостат;
- механизм блокировки.
Провод винта количества
Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.
Этот провод относится к экономайзеру принудительного холостого хода.
Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.
По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина
Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.
К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.
Один карбюратор на мотоцикл Урал
Среди часто встречающихся вариантов тюнинга мотоцикла Урал нужно отметить установку одного карбюратора на Урал, как правило, автомобильного. Делается это, в первую очередь для снижения расхода топлива. Ведь хорошо известно, что оппозиты на родных карбюраторах имеют немалый аппетит (6-9 литров на 100 км).
К тому же, из-за конструктивных особенностей однокамерных карбюраторов поплавкового типа, мотоциклы Урал имеют заметный провал при резком ускорении с места. Для кого-то это неприемлемо. Улучшения динамических характеристик мотоцикла – еще одна причина, по которой устанавливают такие карбюраторы.
Если карбюратор ставить поперечно, то правый (левый) патрубок необходимо сделать короче, чтобы первый канал диффузора находился ровно посередине. Тем самым мы обеспечим одинаковое поступление топлива в цилиндры. Воздушный фильтр выводят над карбюратором или, если не хватает места, сбоку от него.
Еще один немаловажный момент. Впускной коллектор не должен быть цельным. В нём обязательно должно быть хотя бы одно эластичное соединение. У мотора есть определённое тепловое расширение. Так как мотор достаточно широкий, этого расширения хватает, чтобы в соединениях с головками герметичность соединения нарушалась, и начинало подсасывать воздух. Решается банально просто, делается в любом удобном месте разрез и соединяется резиновым патрубком.
Итак, первым на очереди автомобильным карбюратором для мотоцикла Урал идет ДААЗ 1111(1113) от Оки. Он как раз и рассчитан на подобный объем — 650 куб/см. Но перед установкой необходимо будет заменить штатные жиклеры в первой камере на 90, а во второй на 92,5. Воздушные каналы остаются прежними.
Аналогичным образом устанавливается карбюратор К-133 от Запорожца. Владельцы отмечают заметное снижение расхода топлива (3-5л на 100 км) по сравнению с двумя карбюраторами. Недостатками этого карбюратора является его устаревшая однокамерная конструкция и качество изготовления. Сегодня на рынке представлены более совершенные 5-ти системные карбюраторы с подсосом, ускорительным насосом и др.
Одним из таких и является карбюратор ДААЗ-2108–1107010. Он изначально настроен на «восьмерочный» двигатель объемом 1,5 л. Перед установкой на мотоцикл на него необходимо будет подобрать соответствующие жиклеры.
Фильтр для вышеописанных карбюраторов изготавливают самостоятельно. Делают площадку под фильтрующий элемент, а сверху прикрывают декоративной крышкой. Также изготавливают переходник для штатного фильтр бокса, если ему хватает места.
Устройство карбюратора Солекс 21083
Карбюраторы типа «Солекс» стали применяться на российских (советских) автомобилях с середины 80-х годов прошлого века, сначала они ставились на машину ВАЗ-2108. Первые карбюраторы предназначались для работы с двигателями 1100 и 1300 см³, и они имели маркировку ДААЗ-2108. Позднее была разработана модель Солекс 21083, и цифровой индекс означает, что устройство предназначено для установки на двигатели ВАЗ-21083 объемом 1,5 литра.
Карбюратор служит для приготовления топливной смеси, на которой работает мотор, обеспечивает бесперебойную стабильную работу силового агрегата на любых оборотах и нагрузках. Solex-21083 состоит из следующих основных частей:
- основного корпуса, в котором находятся диффузоры, главная дозирующая система (ГДС), система холостого хода, экономайзер и ускорительный насос;
- крышки с воздушной заслонкой, поплавками, электромагнитным клапаном, пусковым устройством холодного ДВС.
Карбюратор Солекс – двухкамерный, топливные жиклеры ГДС находятся посередине камер в самой глубине основного корпуса, сверху их устанавливаются воздушные жиклеры ГДС. В устройстве карбюратора Солекс 21083 предусмотрен блок подогрева топливовоздушной смеси, к которому подсоединяются шланги системы охлаждения. Дроссельные заслонки находятся внизу основного корпуса и открываются последовательно, открытие заслонки во второй камере обеспечивается за счет рычагов привода.
В крышке имеется два патрубка – один из них предназначен для подачи топлива в карбюратор, второй является обратным и служит для возврата излишком топлива в бензобак, также за счет «обратки» снижается давление в топливной системе.
Варианты модернизации карбюратора
- Установка элемента в топливном канале с большим проходным сечением вызовет пропорционально увеличение потребление топлива и динамических характеристик.
- Напротив, уменьшение диаметра отверстия способствует уменьшению общего расхода бензина.
Для карбюраторов типа Солекс установка жиклеров иного сечения пропорционально изменяться на всех режимах. Квалифицированный их подбор позволяет менять настройки в самых широких пределах. Уменьшение калиброванного отверстия в воздушном канале ведет к обогащению смеси и соответственно повышению мощности. При этом обратное действие делает автомобиль более экономичным.
Неполадки, возникающие при настройке холостого хода
При правильном стечении обстоятельств двигатель должен уменьшать количество оборотов, а в конце и вовсе заглохнуть. Но если винт количества не вызывает у двигателя никакой отдачи, то это прямиком указывает на наличие проблемы. А заключается она в чрезмерном поступлении топлива в канал холостого хода, что не позволяет винту качества его перегородить.
Факторы, вызвавшие проблему:
- Установленный жиклёр холостого хода обладает бо́льшим размером, нежели необходимо.
- Заглушка недостаточно хорошо завинчена или электромагнитный клапан плохо закреплён, что и вызывает подсос бензина мимо отверстия для дозировки топлива.
- Деформирован сам жиклёр или место под него.
Чтобы найти неполадку, нужно отсоединить от клапана провод во время работы двигателя и посмотреть на результат. Если мотор заглох, то реальная проблема кроется в неправильно подобранном размере жиклёра. При работающем же двигателе недочёт заключён в обходе топливом системы холостого хода.
Чтобы преодолеть эти трудности, избавляемся от клапана с заглушкой и смотрим на состояние жиклёра, а также место, где он должен сидеть, для нахождения различных локальных искажений.
Крышка карбюратора подлежит замене, если удалось обнаружить места деформации в районе посадочного места. В случае если повреждения не удалось обнаружить, жиклёр помещается на клапан, а уплотнительное кольцо покрывается маслом.
После этого жиклёр завинчивается ключом без применения силы.
