Как проверить топливный насос: измерение давления и устранение неисправностей своими руками

Прибор для измерения давления топлива

Как было сказано выше, работа бензонасоса проверяется специальным прибором — манометром. Самый распространенный МП – 100 производства ООО «НТС». В нашем сервисе мы используем его с 2008 года, точность показаний осталась на заводском уровне. В комплекте имеются переходники и клапан сброса давления.

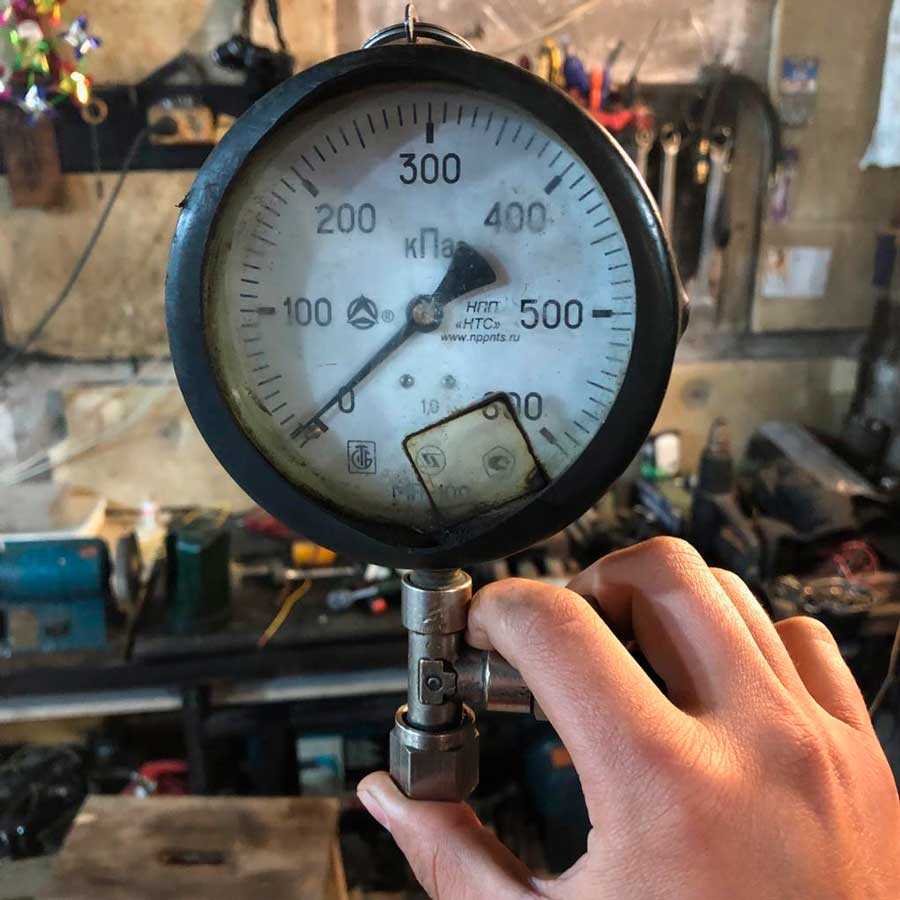

Манометр МП — 100

Позволяет измерить давление топлива как в рампе при наличии штуцера, так и в любом месте топливопровода. В наборе с манометром имеется переходники:

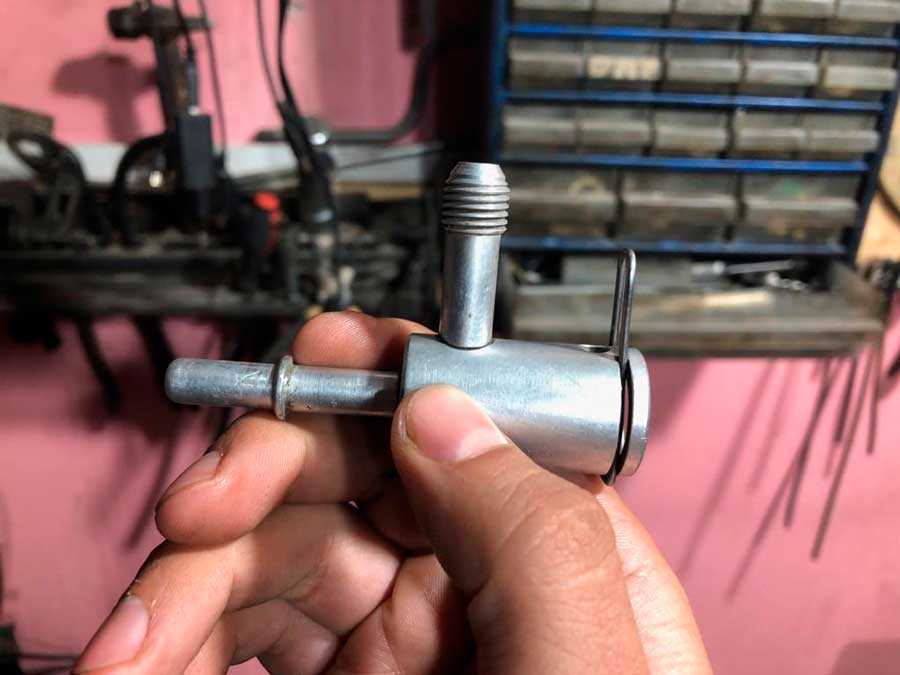

УП-2 переходник удлинитель позволяет делать замер на заднеприводной классике.

ТПБ-2 переходник для быстросъемных соединителей.

Позволяет легко проводить измерение давления на большинстве современных авто.

Существуют много аналогичных тестеров для проверки давления топлива. Отличия как в цене, размерах, циферблате. Конструктивно все измерители схожи. Можно сделать манометр своими руками, но цена не оправдывает себя. Намного проще и результативнее обратится к диагностам или в любой сервис. Сделают заключение и устранят неисправность.

Признаки проблем

Помимо диагностических причин обращения к данной процедуре, замеряется давление ещё и в том случае, когда вы наблюдаете некоторые проблемы в работе своего автомобиля. К ним можно отнести нестабильную работу двигателя с характерными стуками, толчками и рывками. Также, задуматься нужно и тогда, когда холостой ход вашего авто стал недостаточно ровным и плавным.

В некоторых случаях, можно заметить, что машина начинает «троить», когда некоторые из цилиндров, как бы, отказываются нормально работать. Вполне возможно, что у вашего авто значительно увеличится расход топлива, что заметно даже без специальных приборов. А, в самых сложных случаях, мотор может даже начать глохнуть, пока он работает на холостых оборотах — это говорит о том, что двигатель работает на бедной смеси.

Если же вы обратитесь на станцию технического обслуживания, то там могут провести ещё и замер содержания СО в отработанных газах. Если этот параметр слишком высокий, то это может свидетельствовать о вышеописанных проблемах.

Итак, с причинами мы разобрались, так что можно приступать и к непосредственному замеру в топливной рампе. Эта процедура мало отличается от замера давления воздуха в шинах.

Двигатель не запускается

Это главный симптом неисправного топливного насоса. Летом в жару может проявится умирающий бензонасос. Место стыка крыльчатки с осью ротора расширяется, и она проворачивает. Следует осуществить проверку давления топлива с рампы и с насоса непосредственно.

Ресурс топливного насоса определяется эксплуатацией автомобиля владельцем. Что требуется для то, чтобы бензонасос прослужил дольше и не вышел из строя:

• Проверять наличие воды в баке. Для профилактики наливать любой чистый спирт в бак. Он смешивается с водой и сгорая выходит через выхлоп. В магазинах есть вытеснитель влаги . В составе изопропиловый спирт.
• При покупке других вытеснителей или осушителей внимательно прочтите состав, так как спирта может не быть, а присутствовать другие химические соединения, которые почистят бак и засорят форсунки.
• Желательно иметь уровень топлива не менее половины бака. Это минимизирует соотношение вода-бензин, насос лучше охлаждается.
• Сеточку бензонасоса менять каждые 30 000 км, а фильтр тонкой очистки (бочонок) каждые 15 000 км. В этом то фильтре и скапливаются все отложения и вода. Причины поломки насоса в следствии сжатой сетки от воды частое явление.

Это интересно: Сколько сезонов можно проездить на одном комплекте шин — срок годности резины авто

Гудит бензонасос

Топливный насос может гудеть или пищать по разным причинам. Жужжать бензонасос может в силу характера конструкции системы. Если же есть подозрение на неисправность электробензонасоса нужно проверить топливную систему полностью.

Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.

Автомобиль плохо набирает обороты

Потеря тяги при отказе топливного насоса довольно распространённый симптом номер два. Цилиндры начинают плохо работать, нормального впрыска форсункой нет, воспламенение смеси становится не эффективным. Форсунка дает неравномерный распыл, скорость притока смеси в камеру сгорания падает. Таким образом, если электробензонасос отказал, то мощность двигателя снижается.

Симптомы неисправности бензонасоса и методы их диагностики на инжекторном двигателе

В системах питания современных инжекторных ДВС используется электрический бензонасос. В зависимости от места установки, разделяют погружные (установлены в баке) и проточные ТН (врезаются в магистраль топливоподачи).

Основные компоненты электрического бензонасоса:

• двусоставной корпус;
• электродвигатель постоянного тока;
• насосная секция.

По своему устройству секция может быть роторного, лопастного, шестеренчатого или турбинного типа. Последний вариант, из-за простоты конструкции, заслужил наибольшее распространение. Вращение крыльчатки, закрепленной на валу электродвигателя, создает зоны высокого и низкого давления, благодаря чему происходит забор и нагнетание топлива из бака в трубопроводы.

Схема питания двигателя

Помимо погружного бензонасоса, расположенный в баке топливный модуль включает в себя:

• датчик указателя уровня топлива поплавкового типа;
• датчик критического уровня бензина;
• фильтр грубой очистки;
• встроенный регулятор давления топлива (РДТ). РДТ такого типа встречается на безобраточных системах питания. Другой тип конструкции предполагает наличие возвратной топливной магистрали и регулятор, вмонтированный в топливную рампу;
• входные и выходные топливные магистрали;
• электрические разъемы.

Симптомы изношенного электродвигателя топливного насоса:

• неуверенный запуск двигателя;
• провалы при резком нажатии на педаль акселератора;
• недостаточная мощность на высоких оборотах;
• мотор периодически глохнет и некоторое время отказывается запускаться. Нередко в таких случаях вернуть бензонасос к жизни помогают несколько ударов по баку.

Причина описанных симптомов в изношенных щетках, коллекторе электродвигателя. Щетки при большом износе плохо прижимаются к ламелям коллектора, из-за чего в цепи падает сила тока, что приводит к снижению производительности топливного насоса.

Износ узлов электродвигателя – самая частая причина, из-за которой бензонасос плохо качает бензин.

Если питание к разъему приходит, но топливо от насоса не поступает, причина может быть в оплавлении пластикового корпуса вследствие перегрева или в критическом износе щеток/коллектора. В таком случае при включении зажигания вы не услышите характерного жужжания со стороны топливного модуля. Иногда ситуация, при которой бензонасос качает, а бензин не идет, возникает из-за плохой фиксации гофры, идущей от насоса к выходным штуцерам топливной секции. Из-за создаваемого насосом давления гофра соскакивает со штуцера.

Если бензонасос работает, но не качает достаточное количество бензина, в первую очередь обратите внимание на фильтры грубой и тонкой очистки. Засоренные фильтры можно определить по тому, что гудит бензонасос громче обычного

Учтите, что работа под нагрузкой уменьшает срок службы ТН. Причина недостаточного давления может быть и в неисправном регулятора давления топлива, который сбрасывает в обратку слишком большой объем топлива.

Поломка топливного насоса вследствие износа элементов насосной секции встречается лишь в случае некачественных комплектующих. Вы скорее замените бензонасос из-за стертых щеток, чем столкнетесь с механическим износом узлов насосной секции.

Электрические бензонасосы

Здесь система более сложная, т. к. есть две разновидности: погружные устройства, размещаемые в баке, и выносные, закрепляемые отдельно. И те и другие работают от электромотора, находящегося прямо в насосе. Как проверить бензонасос?

Напряжение

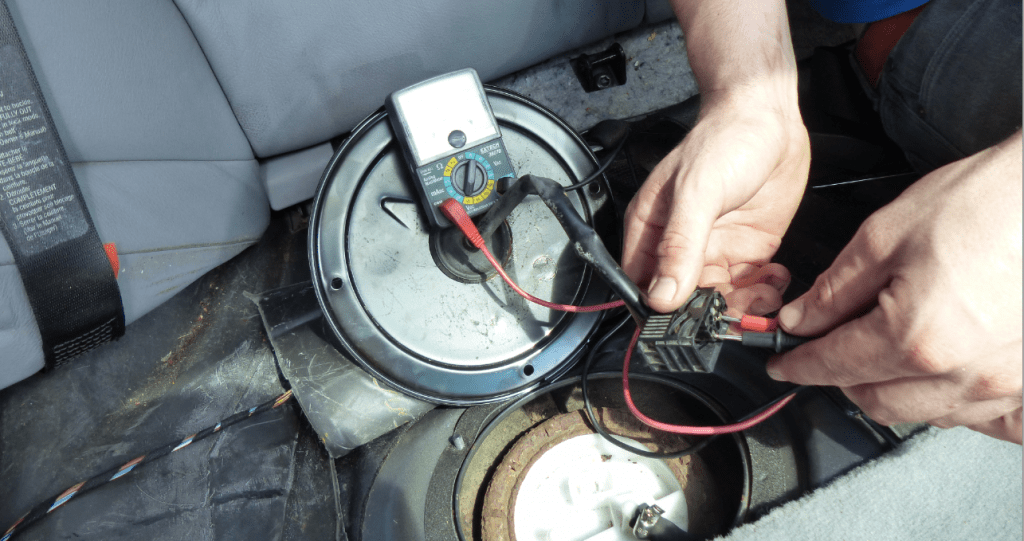

Возьмите обычный тестер, а если его нет, автомобильную лампочку с присоединенными проводками. Теперь нужно обнаружить ваше устройство. Если топливный насос выносной, то располагается где-то рядом с баком. Если погружной – отыщите выходные клеммы (обычно они под задним сиденьем). Далее:

• включите зажигание;
• прикоснитесь щупами вольтметра или проводками от лампы к контактам;
• если показания прибора соответствуют 12-12,5 вольтам или лампочка загорелась, значит, напряжение на насос подается.

Проводка

Оценить ее состояние ее несложно: возьмите пару длинных проводов и напрямую подсоединитесь к насосу. Если он «завизжит», считайте, что причина неисправности найдена. А если нет? Идем дальше.

Предохранитель

Здесь все ясно: надо найти, где он находится, и заменить, или вставить «жучок». Если предохранитель перегорает, неприятность, скорее всего, связана с плюсовым проводом, идущим к бензонасосу, который замыкает на «массу».

Реле

Чтобы его обнаружить, прочитайте надписи на крышке блока предохранителей. Вытащите деталь из гнезда. На всякий случай проверять исправность реле нужно при снятых клеммах аккумуляторной батареи. На ее плюс накрутите провод и подключите его к двум точкам реле: «85» и «30». Минусовый электрод подсоедините к контакту лампочки и клемме реле «86». Второй провод от лампы должен быть подключен к контакту «87». Если лампа будет светить, реле исправно.

При наличии мультиметра присоедините его щупы к клемме «85» и «86». Бесконечно большое сопротивление свидетельствует о перегорании обмотки. Но как быть, когда вы обнаружили, что работоспособность реле равна нулю, а приобрести деталь негде? Просто перемкните его контакты «87» и «30».

Как проверить давление бензонасоса

Случается, что устройство работает, но двигатель не запускается. В этом случае нужно проверить давление, которое должно составлять от 2,5 до 3,2 кг/кв. см (уточните в инструкции по эксплуатации к своей машине). При нажатии на акселератор оно поднимается в среднем на 0,5 кг/кв. см. Если нет возможности это сделать, попробуйте осмотреть фильтр грубой очистки. Чтобы вытащить его, если насос погружного типа,  снимите лючок, отвернув болты. Далее проверьте топливные трубки на предмет утечки горючего. В заключение замените фильтр тонкой очистки.

Для проверки давления понадобится манометр со специальным приспособлением, устанавливаемым между штуцером и магистралью. Сделать это можно с помощью двух отрезков резинового шланга, выдерживающих давление до 7 кг/кв. см. Есть важный нюанс: давление, показываемое манометром, должно держаться на одном уровне десятки минут. Если оно падает раньше, налицо утечка, или износ насосного клапана. При быстром снижении давления двигатель будет работать неустойчиво. Есть и другой вариант подключения манометра: прямо под капотом, используя шланг, присоединенный к топливной рампе. Чтобы измерить давление двигатель можно и не пускать: достаточно включить зажигание и посмотреть на показания манометра.

Электродвигатель

Если все проверено, напряжение есть, а насос не работает, дело, скорее всего в сгоревшей статорной обмотке электродвигателя. Её исправность можно проверить тем же тестером. Для этого отсоедините от бензонасоса провода и поставьте прибор в режим омметра. Его щупы нужно присоединить к контактным клеммам устройства. Тестер должен показывать какое-то сопротивление (для каждой модели насоса оно свое). Если мультиметр во всех пределах измерений упорно показывает «бесконечность», придется покупать новый бензонасос.

Признаки неисправностей бензонасоса

Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:

• автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
• насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;

Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552. По этой причине их предназначение на электросхемах проводки всех автомобилей будет похожим Если управляющие клеммы 85 и 86 исправно работают, нужно проверить наличие напряжения (двенадцать вольт) на ножке 87 реле управления бензонасосом относительно массы. Если лампочка не загорается, нужно проверить целостность предохранителя цепи и проводки

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Как проверить питания на бензонасосе?

При диагностике  используйте контрольную лампу для проверки электрических цепей. В отличие от тестера, который показывает лишь потенциал на двух участках, контролька создает небольшую нагрузку в цепи, что полезно при поиске паразитного сопротивления.

Для работы электродвигателя необходимо подключение к положительному и отрицательному выводу АКБ. Провод «массы» подключен напрямую к кузову, а питающее напряжение подается через реле бензонасоса. Управляет реле ECU (Engine Control Module), по команде которого подается напряжение на катушку реле бензонасоса. Цепь питания топливного насоса всегда защищена предохранителем.

Видео: Не работает бензонасос. Как найти причину. Совет от Авто электрика

Рекомендованный порядок диагностики в случае, если бензонасос не качает бензин.

1. Проверьте предохранитель.
2. Убедитесь в исправности реле бензонасоса.
3. Проверьте, имеется ли на силовом выводе колодки реле «+» после включения зажигания. Также «+» должен появиться на одном из контактов катушки реле.
4. Проверьте наличие управляющего негативного потенциала на втором контакте катушки реле.
5. Снимите разъем питания с топливного модуля и убедитесь, что «+» после реле доходит до разъема. Если питающее напряжение есть, но насос не издает ни звука, смело ищите ему замену.
6. Проверьте целостность проводов, отсутствие паразитного сопротивления.

Провода питания электродвигателя насоса в колодке питания топливного модуля зачастую наибольшего сечения. Поэтому для проверки питания даже не нужно искать электрическую схему.

Причины неисправной работы бензонасоса

Топливные насосы отличаются друг от друга. Всё зависит от конкретной марки автомобиля и характеристик самого насоса

Знание причин неполадок в работе топливной системы автомобиля является необходимым условием для её успешного ремонта. Проблемы могут возникать по следующим причинам:

1. Нарушение проводки: провода стали грязными, покрылись ржавчиной или расплавились. В результате уменьшается напряжение электрического тока и перекачка топлива затрудняется.
2. Попадание мусора и пыли в бензобак. Ржавчина в баке. В результате горючее становится нечистым и вызывает проблемы. Некачественное топливо также загрязняет бензобак.
3. Загрязнение фильтра. Давление топлива уменьшается, и функции устройстваослабляются.
4. Езда с опустевшим баком. Это приводит к снижению давления и перегреву. Он высыхает и повреждается.

Для эффективного лечения живого организма важно знать не только симптомы, но и причины болезни. Так же и с работой систем автомобиля: нужно выяснить причины проблем в работе топливного насоса

Как проверить работоспособность

Это легко сделать в домашних условиях. Вначале нужно снять насос и поместить его в тиски. Затем — подсоединить к каждому патрубку шланг. Один шланг необходимо направить в пустой сосуд, а другой в ёмкость с бензином. Механизм нужно прокачать руками. Если топливо переходит из шланга в шланг, то можно порадоваться. Это значит, что всё нормально. Если этого не происходит, то, скорее всего, деталь нуждается в замене.

Признаки неисправностей в работе топливного насоса

Зная признаки неполадок, можно успеть исправить положение до того, как устройство окончательно выйдет из строя. Их может быть несколько:

1. Необычная тональность звучания мотора. Насос стоит проверить даже в том случае, если нарушение (шум) длилось лишь короткий промежуток времени, а затем работа двигателя продолжилась в обычном режиме.
2. Снижение мощности двигателя. Лучше всего это чувствуется во время резких подъёмов. Нарушения работы двигателя при запуске и ускорении. Устройство стоит проверить в случае уверенности, что проблемы возникают не из-за аккумулятора или стартера.

Видео: Проблемы с топливным насосом

Признаки поломки

Симптомы повреждения у существующих видов насосов проявляются по-разному. Но независимо от этого все они классифицируются по внешним проявлениям и разделяются по группам. Основной признак поломки бензонасоса – работавший нормально мотор машины вдруг перестает запускаться. Вращение стартера при совершенно сухих свечах не дает нужного результата (воспламенения горючего нет). Давление топлива очень низкое, поскольку звука шума насоса при запуске не слышно.

Следующая разновидность этой же неисправности – это когда двигатель не заводится, несмотря на то, что слабые вспышки в цилиндрах наблюдаются. Давление в магистрали как будто есть, но без манометра его величину измерить не удается. Свечи при этом также остаются сухими.

Еще один вариант той же неисправности – двигатель короткое время нормально работает на холостом ходу. Но малейшее нажатие на педаль тут же приводит к его остановке. Если поднять обороты и удается, то тронуться с места никак не получается (мотор просто глохнет). На вывернутых свечах заметен черный нагар, бензонасос работает неустойчиво с «плавающим» звуком.

Также возможно, что двигатель запускается и какое-то время «держит» обороты, а на нейтралке быстро их набирает. Вместе с тем при движении на скорости (при увеличении нагрузки) отмечается легкое «подергивание» машины. По достижении некоторой отметки обороты не увеличиваются, а сам двигатель на нагрузке не «выдает» полную мощность. Вывернутые свечи имеют белый нагар, каким он бывает, когда установлено раннее зажигание или же смесь крайне обеднена.

При обобщении всего сказанного признаки неисправности бензонасоса проявляются так:

• автомобиль перемещается рывками на больших оборотах движка;
• ощущается потеря мощности при попытке тронуться с места;
• то же явление наблюдается при подъеме в горку или транспортировке тяжелого груза.

Обороты двигателя, к примеру, неустойчивы и при неисправности воздушного датчика или дроссельной заслонки. Такой же эффект наблюдается из-за засорения форсунок или же при плохом качестве топлива.

Как проверить бензонасос

Проверка давления топливного насоса – одна из актуальных задач, которую приходится решать всем автомобилистам. Впрочем, о том, как проверить бензонасос максимально быстро и чётко, знают далеко не все из них. См. видео «Как проверить бензонасос на ВАЗ 2110 (инжектор)» ниже.

Категории современных бензонасосов

Все современные бензонасосы можно разделить на две категории: электронные и механизированные. В зависимости от того, какой насос – электрический или механический, существуют свои правила того, как проверить бензонасос на правильность работы.

Электронные топливные насосы основаны на технологии проталкивания топлива, причем скорость проталкивания зависит от потребностей двигателя. Вся работа такого насоса находится под контролем электроники, регулирующей правильные пропорции смеси для двигателя и содержание выхлопных газов. Работа таких топливных насосов выполняется за счёт электродвигателя, сразу после включения зажигания.

Механические  топливные насосы используются в автомобилях, имеющих карбюраторные двигатели. Особенностью механических бензонасосов  является то, что они создают они очень низкое давление при подаче топлива. Монтируют такие насосы с наружной стороны бензобака. Сегодня, в некоторых автомобилях, можно увидеть использование сразу двух типов насосов. Электронный насос ставят для работы на небольших объемах, но достаточно высоком давлении, а механический – устанавливают для работы с большим объёмом, но низким  давлением.

Признаки неисправности бензонасоса

Важным звоночком о том, что с бензонасосом что-то не так, является нарушение ровного хода автомашины, которая начинает дёргаться при движении. В некоторых случаях и на холостом ходу, двигатель также может давать сбои. Естественно, как проверить бензонасос в данной ситуации, необходимо знать досконально.

Увеличение времени запуска двигателя или невозможность это сделать также может являться признаком того, что топливный насос работает неправильно, то есть не создаёт необходимый уровень давления. Естественным в такой ситуации является проверка бензонасоса на возможные протечки.

Способы проверки  бензонасоса

Чтобы проверить бензонасос, потребуется индикатор, продающийся в любом автомобильном магазине. Установку индикатора, в каждом конкретном случае, следует делать, согласно той инструкции, которая к нему прилагается. Затем запускают двигатель и, через несколько минут, его глушат. После этого изучают показания индикатора: в норме давление не должно снижаться  ниже отметки 1,6 атм. – в противном случае, придётся заменить или форсунку, или регулятор.

Можно проверить бензонасос и с помощью манометра. Его подключают непосредственно к топливной рампе, а сам прибор при этом выводится к лобовому стеклу автомобиля (делают это под кромкой капота).

Как только включается зажигание, необходимо снять показания манометра (они не должны превышать 380 кПа, и быть меньше 300 кПа). После разгона автомобиля (оптимально будет сделать это до 3 передачи), опять нужно снять показания манометра, которые, при исправном бензонасосе, не должны сильно разниться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время езды, в первую очередь, проверяют реле на бензонасосе. Эта процедура состоит из подключения в разъём топливного насоса специальной лампочки. После этого, включают зажигание. Если, в течение нескольких секунд, лампочка будет гореть, то реле топливного насоса исправно.

Если начало протекать топливо, то необходимо просто поменять фильтры или прокладки. Также может потребоваться и замена диафрагмы, либо, в редких случаях, клапанов.

Помните о том, что в работе с топливной системой необходимо соблюдать  предельную аккуратность. Лучше всего сразу ехать к специалистам, которые точно знают, как проверить бензонасос быстро и эффективно.

Видео: Как проверить бензонасос

Электропривод и фильтр

Бензонасос в инжеторном ВАЗ 2114 является элементом топливного модуля, который располагается в баке автомобиля. В его состав также входят:

• фильтр грубой очистки;
• датчик уровня горючего;
• патрубки для присоединения к топливопроводу.

Чтобы добраться к модулю, необходимо снять нижнюю часть заднего сиденья, отсоединить жгут проводов и открутить 8 винтов крепления его крышки. Извлеките все устройство в сборе. Первым делом осмотрите фильтр грубой очистки. Если он засорен, замените его.

Для проверки электродвигателя потребуется подключить его напрямую к клеммам аккумулятора. В случае его нормальной работы, «прозвоните» проводку и проверьте контакт провода массы на крышке модуля. Если же электродвигатель не подает признаков жизни, вопрос «почему не качает бензонасос» наконец-то нашел свое решение.

Пытаться его ремонтировать самостоятельно нецелесообразно. Просто купите новый моторчик и установите вместо старого. И еще, не стоит тратиться на покупку всего модуля, который сейчас стоит около 3 тыс. рублей. Купите отдельно электродвигатель и новый фильтр. Все это обойдется вам в три раза дешевле.

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

• плохо качает бензонасос и не создает нужного давления;
• бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Читайте в этой статье

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

• когда включено зажигание;
• при холостых оборотах двигателя;
• кода сброшена трубка регулятора давления топлива;
• при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

• при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
• при холостых оборотах двигателя — не менее 2,5 атмосфер,
• когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
• при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

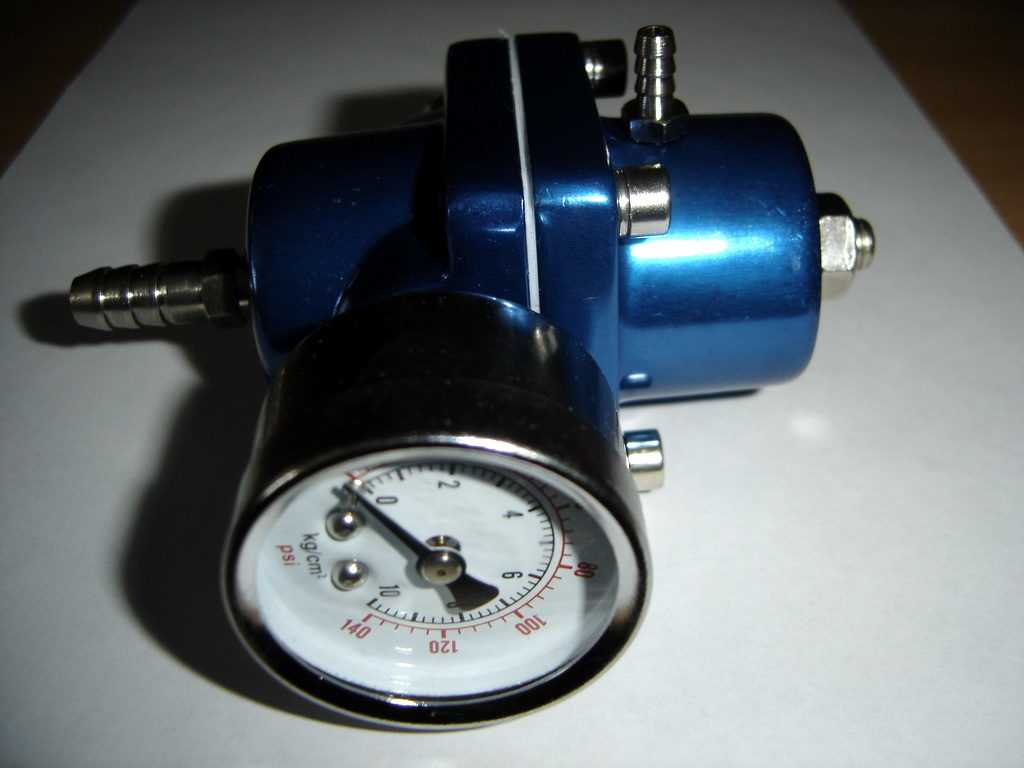

Регулировка давления в топливной системе

Простым способом отрегулировать работу износившегося бензонасоса является установка регулятора давления топлива. Он подключается к топливной рейке и показывает величину давления, позволяя изменять его как в большую, так и в меньшую сторону.

Устройство позволяет в зависимости от ситуации регулировать давление топлива в системе

Для измерения давления топлива в системе можно использовать и манометр, подключив его к топливной рейке.

Простейшим прибором для измерения давления в топливной системе является манометр

Вакуумный насос

Отечественные автовладельцы чаще используют привычные механические или электрические насосы. Иностранцы же отдают предпочтение вакуумным устройствам.

Вакуумный вид не только создаёт необходимое давление, но и удаляет из топливной системы излишки жидкости. Он может не сработать, если:

не поступает топливо (засорился фильтр на входе);

свечи не генерируют искру, достаточную для работы насоса;

вышли из строя клапана (нет компрессии);

полностью выработан ресурс устройства.
